Separera inkommande defekter, godkända reparationer och processskapade skador innan kulpening används på en kritisk yta
Kulpening är inte en reparationsmetod för sprickor, överlappningar, sömmar, smidesveck, slipbränna, djupa korrosionsgropar, oacceptabla svetsfel, allvarlig avkolning eller geometri utanför toleransen. Det kan skapa ett kvalificerat ytligt restspännings- och kallbearbetningstillstånd på en redan accepterad komponent. Befintliga skador måste först identifieras, utvärderas och åtgärdas enligt fullständig ritning, material, inspektions- och reparationsbehörighet.
Vad är den grundläggande acceptansregeln?
Delen måste vara acceptabel innan kulpening förändrar dess yta. Det betyder inte att varje kosmetiskt märke är ett kassationsmärke. Det betyder att varje relevant indikation klassificeras enligt de styrande kriterierna som acceptabel, reparerbar på ett auktoriserat sätt, med förbehåll för en godkänd koncession eller kassationsbart.
Om defekttyp, djup, orientering, plats eller inspektionskänslighet är okänd, sluta istället för att anta att tryckspänning gör det säkert. En kulpeningsoperatör kan inte ersätta den ansvariga konstruktions-, material-, svets- eller ODP-myndigheten.
| Inkommande tillstånd | Varför kulpening inte är en reparation | Nödvändigt beslut före kulpening |
|---|---|---|
| Spricka eller sprickliknande indikation | Slag tar inte bort sprickfronten; de får endast ändra öppningen eller utseendet | Stanna och utvärdera enligt tillämplig konstruktions-, material-, oförstörande tester och reparationsbehörighet |
| Överlappning, söm, smidesvikning eller kallförslutning | En bunden eller vikt diskontinuitet finns kvar under eller ansluten till ytan | Tillämpa kriterier för material- och delacceptans; Använd endast en godkänd borttagnings- eller reparationsväg |
| Slipbränna, EDM-skada eller annan termisk transformation | Restspänning, hårdhet och mikrostruktur kan förbli förändrad under den synliga ytan | Bedöm med den godkända skadespecifika metoden och ta bort eller reparera endast inom godkända gränser |
| Korrosionsgrop, nötningsmärke, urholkning eller vasst bearbetningsmärke | Skårans geometri och eventuellt påverkat material raderas inte av slagavtryck | Mät och placera djup, plats och återstående sektion; Ominspektera en godkänd blandning eller reparation |
| Avkolning, förlust av ytskiktsdjup eller felaktig värmebehandling | Kulpening kan inte återställa kol, hårdhet, ytskiktsdjup eller bulkegenskaper | Verifiera materialets skick och erhåll tekniskt beslut om fortsatt hantering innan något beslut om kulpening |
| Svetsspricka, bristande sammansmältning eller oacceptabel underskärning | Distribuerade partikelstötar är inte en svetsreparations- eller geometriåterställningsprocess | Följ den kontrollerade svetsinspektionen och den godkända reparationsproceduren |
| Geometri utanför tolerans | Kulpening är inte en informell dimensionerings- eller riktoperation | Använd en godkänd beslut om fortsatt hantering av måttavvikelsen eller kvalificerad formning genom kulpening eller omarbetningsprocessupplägg om det är specifikt godkänt |
Tabell 1. Kulpening tar inte bort den fysiska eller metallurgiska grunden för en kasserbar defekt.
Varför kan en defekt se annorlunda ut efter kulpening?
Upprepade stötar producerar intryckningar, plastisk flytning, ytråhet och kallbearbetning. De kan ändra kantdefinition, spricköppning, reflektionsförmåga, penetrerande rengöringsbeteende eller kontrasten hos en befintlig indikation. En mindre synlig funktion är inte nödvändigtvis mindre, stoppad eller acceptabel.
Av denna anledning planeras inspektionssekvensen och det erforderliga yttillståndet före bearbetning. Polera, blanda, rengör inte aggressivt eller applicera ytterligare kulpening enbart för att förbättra utseendet om inte åtgärden är en del av en godkänd avhjälpning.

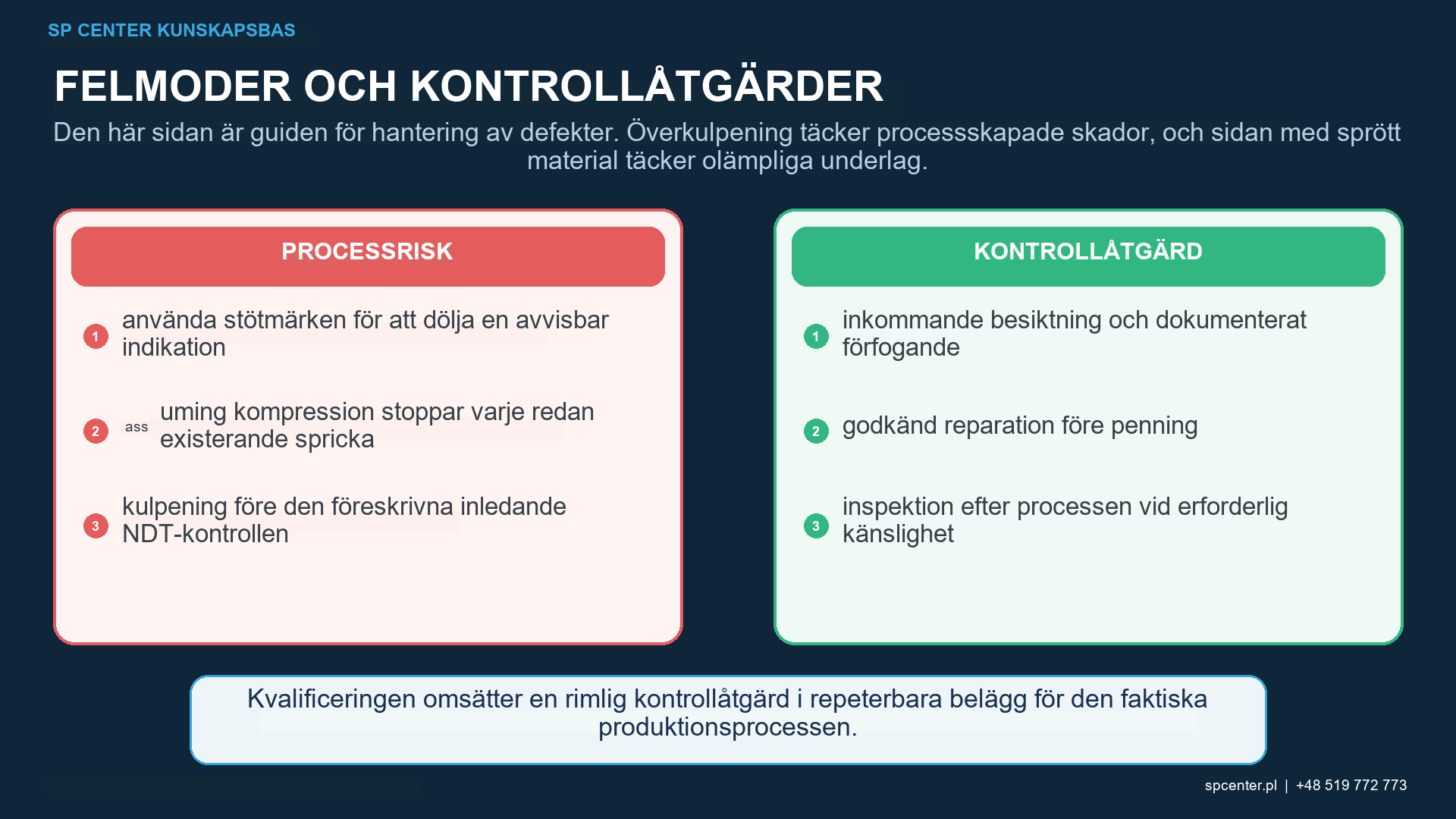

Vilka defekter kan inte repareras med kulpening?
Sprickor och sprickliknande indikationer är tydliga stoppsignaler. Överlappningar, sömmar, smidesveck, kallflytningar och bristande sammansmältning är material- eller fogdiskontinuiteter. Slipbränna, omgjutna skikt efter gnistbearbetning, avkolning samt felaktiga yt- eller värmebehandlingstillstånd är metallurgiska problem. Korrosionsgropar, erosion, skarpa verktygsspår och oacceptabla underskärningar är geometriska spänningskoncentrationer. Kulpening undanröjer inte någon av dessa mekanismer.

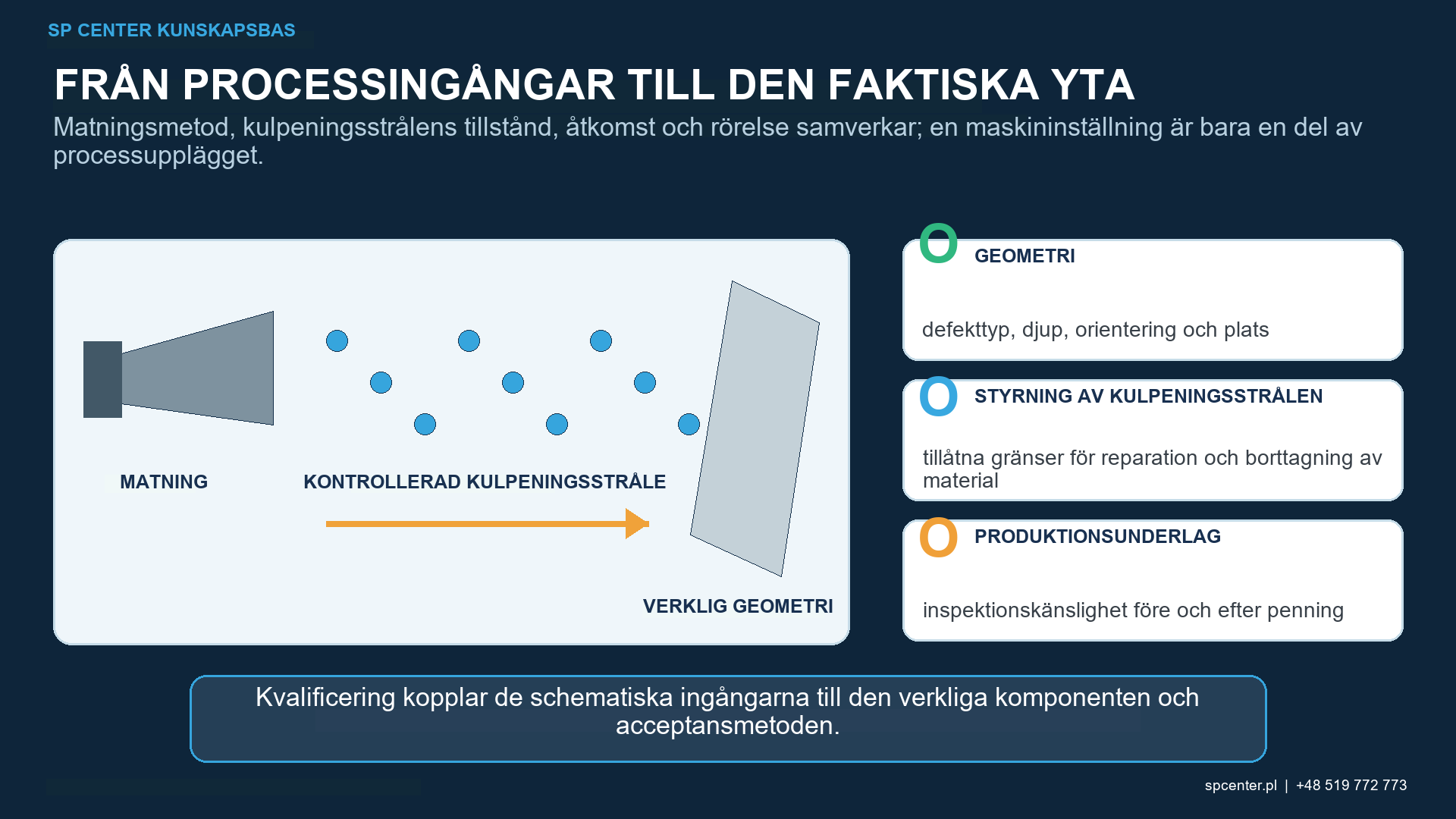

En godkänd reparation kan avlägsna eller återställa en defekt före kulpening, men reparationen är en separat styrd operation. Den måste hålla sig inom gränserna för materialavverkning, geometri och värmebehandling samt följas av föreskriven förnyad kontroll. Först därefter får kulpeningsprocessen tillämpas på det godkända tillståndet.
Hur skiljs ingångsskador från skador orsakade av kulpening?
Dokumentera den inkommande ytan före bearbetning med den känslighet som krävs enligt ritningen eller reparationsplanen. Efter kulpeningen, undersök om det finns skador som kan skapas eller exponeras av processen, inklusive sprickor, ytveck, skarpa avtryck, överdriven ytråhet, kontaminering, kantbrott, dimensionsförändringar och problem med maskerad gräns.
Om en indikation efter kulpening visas, bevara underlag och dokumentation. Granska inkommande inspektion, medietillstånd, intensitet, täckningsgrad, åtkomst, utrustningshistorik och ytrespons oberoende av varandra. Märk inte indikationen ”preexisterande” eller ”orsakad av kulpening” utan försvarbar grund.
Vilken inspektionsmetod ska användas?
| Inspektionsfamilj | Användbar fråga | Gräns som måste respekteras |
|---|---|---|
| Visuell inspektion och definierad förstoring | Finns det synliga skador, vikning, gropfrätning, kantbrott eller ett skarpt stötmönster? | Känsligheten beror på åtkomst, belysning, förstoring, ytbeskaffenhet och acceptanskriterier |
| Provning av vätskepenetrant | Finns det en ytbrytande diskontinuitet i ett kompatibelt icke-poröst material? | Procedur, rengöring, ytbeskaffenhet och känslighet måste vara godkända; den mäter inte djupet av sig själv |
| Magnetisk partikeltestning | Finns det en diskontinuitet på ytan eller nära ytan i ett ferromagnetiskt material? | Fältriktning, material, geometri och procedur styr detekterbarheten; det är inte tillämpligt på alla legeringar |
| Virvelström eller annan elektromagnetisk metod | Finns ett kvalificerat elektriskt svar tillgängligt för det specifika materialet och egenskapen? | Kalibrering, frekvens, probåtkomst, geometri och referensstandarder är applikationsspecifika |
| Bedömning med Barkhausenbrus eller av metallurgiska skador | Påverkas en härdad ferromagnetisk yta av slipning eller annan förändring av spänning och hårdhet? | Behöver material- och processspecifik korrelation; inte ett universellt spricktest |
| Metallografi, hårdhet, topografi eller dimensionsmätning | Vad är mikrostruktur, lagertillstånd, profil, djup, grovhet och återstående geometri? | Provtagning, sektionering och mätosäkerhet måste matcha acceptansbeslutet |
Tabell 2. Ingen enskild inspektionsmetod är lämplig för varje material, defektmekanism och geometri.
Det styrande kravet definierar metod, skriftlig procedur, personalkvalifikationer, utrustning, kalibrering eller verifiering, ytbehandling, känslighet, visningsförhållanden, acceptanskriterier och dokumentation. En metod som är lämplig för en ferromagnetisk stålyta kan vara olämplig för aluminium, titan, en beläggning eller en komplex radie.
Ger intensitet och täckningsgrad defektacceptans?
Nej. Almenintensitet är ett standardiserat svar på kulpeningsstrålen som härleds från en giltig mättnadskurva. Täckningsgrad beskriver stötavtryckstäckning på den specificerade ytan enligt den godkända metoden. Varken bevisar att det inkommande materialet var defektfritt eller att en reparation återställde komponenten.
Likaså eliminerar inte en restspänningsmätning en spricka eller fastställer svets-, värmebehandlings- eller dimensionsöverensstämmelse. Underlagen måste matcha acceptansfrågan.

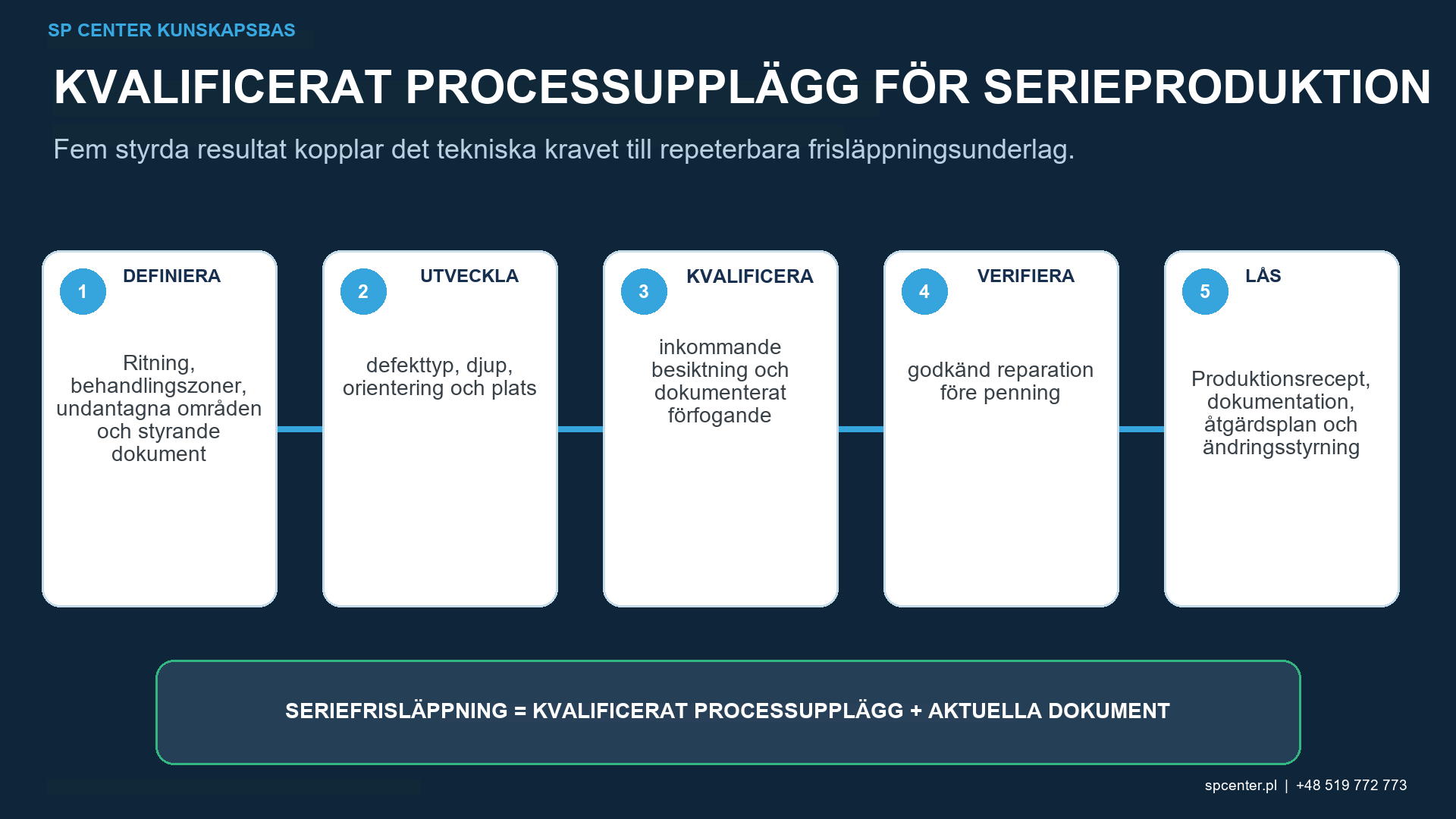

Vad är det kontrollerade arbetsflödet för beslut om fortsatt hantering?
| Grind | Nödvändiga underlag | Frigivningsregel |
|---|---|---|
| Inkommande yta | Delidentitet, processhistorik, specificerad inspektion före kulpening och defektkarta | Fortsätt endast när det inkommande tillståndet är accepterat eller formellt bedömt och beslutat |
| Efter godkänd blandning eller reparation | Reparationsbehörighet, materialborttagningsdokumentation, dimensioner och upprepad erforderlig inspektion | Använd inte kulpening som bevis på att reparationen lyckades |
| Inställning för kulpening | Nuvarande procedur, giltiga mättnads- och intensitetsunderlag, godkända medier, utrustning, fixtur och täckningsplan | Processkontroller ersätter inte defektgodkännande |
| Yta efter kulpening | Inspektion av processskapade sprickor, veck, skarpa avtryck, ytråhet, kontaminering och maskeringsgränser | Separera inkommande defekter från skador som skapats eller avslöjats under bearbetning |
| Avvikelse eller osäker indikation | Segregering, spårbarhet till senaste kända goda skick, teknisk granskning och auktoriserad hantering | Ingen extra exponering, polering eller rengöring som kan radera underlag utan godkännande |
| Slutgiltig release | Länkade del- och satsprotokoll, accepterad yta och dimensioner, godkända avvikelser och obligatoriska kundkontroller dokumentation | Endast frisläppning mot fullständiga styrande krav |
Tabell 3. Varje grind bevarar defektbevis och håller reparationsbehörighet separerad från kulpeningskontroll.
Vad händer om inspektion utelämnades före kulpening?
Separera den berörda produkten och identifiera alla delar som bearbetats sedan det senast kända överensstämmande tillståndet. Bevara kulpening-, inspektions-, utrustnings- och mediedokumentation. Den ansvariga myndigheten avgör sedan om kvalificerad efterbearbetningsinspektion, ytterligare analys, eftergift, omarbetning eller avslag kan fastställa acceptans.
Anta inte att en visuell kontroll efter kulpening har samma känslighet som den obligatoriska inspektionen före kulpening. Om likvärdighet inte har påvisats och godkänts, erhåll ett kontrollerat tekniskt beslut före godkännande.
Kan en komponent kulpenas på nytt efter ett beslut om avvikelse?
Upparbetning sker inte automatiskt. Kumulativ stötexponering kan öka ytråhet, kallbearbetning, deformation eller skador och kan interagera med beläggningar, reparationer och värmebehandling. Bekräfta uttryckligt godkännande, totala exponeringsgränser, giltighet av behandlingskartan och förnyad yt- och dimensionsacceptans.
Om ritningen, specifikationen eller kundkravet är ofullständigt eller motsägelsefullt, pausa och erhåll styrt klargörande. Skapa inte en lokal regel som i tysthet omvandlar ett reparationsbeslut till ett kulpeningsbeslut.
Vad hör hemma i defekt- och processregistret?
- Del-, serie- eller satsidentitet och kontrollerad ritningsrevision.
- Material, värmebehandling, tillverkning och tidigare reparationshistorik.
- Exakt indikation av plats, orientering, typ och uppmätt omfattning.
- Inspektionsmetod, procedur, känslighet, personal- och utrustningsstatus.
- Segregering, ansvarig myndighet, beslut om fortsatt hantering och godkänd reparationsväg.
- Borttaget material, slutlig geometri och upprepat inspektionsresultat.
- Kulpeningskonfiguration, intensitet, kulpeningsmedier, täckningsgrad och godkännande av ytan.
- Avvikelser, kundgodkännanden och spårbarhet vid slutlig frisläppning.
Vanliga frågor
Kan kulpening stänga eller stoppa en befintlig spricka?
Nej. Tryckrestspänning kan påverka sprickans drivkraft under ett kvalificerat tillstånd, men sprickfronten kvarstår. Befintliga sprickor kräver detektering, utvärdering och behörigt beslut om fortsatt hantering före kulpening.
Kan kulpening ta bort en slipbränna?
Nej. Slipbränna kan inkludera metallurgiska förändringar under ytan och förändringar i restspänningar. Använd en godkänd slipbrännabedömning och reparation eller materialborttagningsmetod; visuellt försvinnande är inte bevis på restaurering.
Kan en korrosionsgrop accepteras efter att kulpening gjort den mindre synlig?
Inte enbart på utseende. Gropdjup, plats, återstående sektion och tillämpliga acceptansgränser måste utvärderas före bearbetning. Kulpening återställer inte borttaget material.
Bevisar korrekt Almenintensitet att den inkommande ytan var acceptabel?
Nej. Almenintensitet kännetecknar kulpeningsstrålens standardiserade Almenrespons. Inkommande defektacceptans, komponenttäckning, ytintegritet och dimensioner är separata beslut.
Ska oförstörande provning (NDT) utföras före eller efter kulpening?
Följ den fullständiga ritningen, specifikationen, reparationen och kundsekvensen. Förkontroll före kulpening är ofta avgörande eftersom kulpening förändrar ytan; efterkontroll efter kulpening kan också krävas för processskapade skador. Metoden och känsligheten måste godkännas.
Kan blästring ersätta kulpening efter en reparation?
Ingen automatisk substitution finns. Blästring kontrollerar renhet eller textur, medan kulpening kontrollerar en kvalificerad slagprocess. Den auktoriserade ritningen och reparationsvägen avgör om någon av operationerna är tillåten.
Kan ett godkänt utjämnat reparationsområde kulpenas omedelbart?
Endast efter att den lokala utjämningen eller reparationen uppfyller kraven på mått, yta och kontroll och behandlingskartan för kulpening fortfarande är giltig. Materialavverkning kan förändra geometrin och den kvalificerade kritiska detaljen.
Vad ska registreras när en defekt upptäcks?
Dokumentera komponent- och satsidentitet, exakt plats, indikationens typ och storlek, kontrollmetod och känslighet, fotografier eller data när så krävs, processhistorik, segregering, beslutsbehörighet, reparationsuppgifter och resultat av förnyad kontroll.
Viktiga slutsatser
- Godkänn ingångsytan eller fatta ett formellt beslut om dess fortsatta hantering före kulpening.
- Använd inte slagmärken eller restspänningar för att dölja eller åtgärda en defekt.
- Håll behörigheter för reparation, oförstörande provning (NDT) och kulpening separata och spårbara.
- Välj inspektionsmetod och tidpunkt för det faktiska materialet och defektmekanismen.
- Behandla intensitet, täckningsgrad, defektacceptans och komponentprestanda som olika underlagsnivåer.
- Auktorisera omarbetning endast efter kumulativ exponering och ytgranskning.
