Před použitím kuličkování na kritickém povrchu oddělte vstupní vady, schválené opravy a poškození způsobená procesem.
Kuličkování není metodou opravy trhlin, přeloženin, švů, kovacích záhybů, spálenin po broušení, hlubokých korozních důlků, nepřijatelných svarových vad, silného oduhličení ani geometrie mimo toleranci. Na již přijaté součásti může vytvořit kvalifikovaný stav zbytkových napětí a tváření za studena v blízkosti povrchu. Stávající poškození se musí nejprve zjistit, posoudit a musí se o něm rozhodnout podle úplných požadavků výkresu, materiálu, kontroly a opravy.
Jaké je základní pravidlo přijetí?
Před změnou povrchu kuličkováním musí být součást přijatelná. Neznamená to, že každá kosmetická stopa je důvodem k zamítnutí. Každá relevantní indikace se však musí podle řídicích kritérií klasifikovat jako přijatelná, opravitelná schváleným postupem, podléhající schválené výjimce nebo nepřípustná.
Není-li znám druh, hloubka, orientace či poloha vady nebo citlivost kontroly, proces zastavte; nepředpokládejte, že tlaková napětí zajistí bezpečnost. Operátor kuličkování nemůže nahradit odpovědnou konstrukční, materiálovou, svařovací ani NDT autoritu.
| Vstupní stav | Proč kuličkování není oprava | Požadované rozhodnutí před kuličkováním |
|---|---|---|
| Indikace trhliny nebo podobné trhlině | Rázy neodstraňují čelo trhliny; mohou změnit pouze otvor nebo vzhled | Zastavte a vyhodnoťte podle příslušného návrhu, materiálu, NDT a oprávnění k opravě |
| Překrytí, šev, kovaný přehyb nebo studený spoj | Lepená nebo přeložená nespojitost zůstává pod povrchem nebo s ním spojena | Použijte kritéria pro přijetí materiálu a dílu; Používejte pouze schválenou cestu k odstranění nebo opravě |
| Popáleniny způsobené broušením, poškození EDM nebo jiná tepelná transformace | Zbytkové napětí, tvrdost a mikrostruktura mohou zůstat změněny pod viditelným povrchem | Posuďte schválenou metodou specifickou pro dané poškození a odstraňte nebo opravte pouze v povolených mezích |
| Korozní důlek, jizva po tření, rýha nebo ostrá stopa po obrábění | Geometrie vrubu a jakýkoli ovlivněný materiál nejsou vymazány otisky nárazu | Změřte hloubku, polohu a zbývající průřez a rozhodněte o nich; schválené lokální zabroušení nebo opravu znovu zkontrolujte. |
| Oduhličení, ztráta hloubky pouzdra nebo nesprávné podmínky tepelného zpracování | Kuličkování nemůže obnovit uhlík, tvrdost, hloubku povrchově zpevněné vrstvy ani objemové vlastnosti | Před jakýmkoli rozhodnutím o kuličkování ověřte stav materiálu a získejte technické rozhodnutí o dalším nakládání |
| Trhlina ve svarech, nedostatek tavení nebo nepřijatelný podřez | Dopady rozptýlených částic nejsou procesem opravy svařováním ani obnovy geometrie | Dodržujte kontrolovanou kontrolu svařování a schválený postup opravy |
| Geometrie mimo toleranci | Kuličkování není neformální operace dimenzování nebo rovnání | Použijte schválenou rozměrovou rozhodnutí o dalším nakládání nebo kvalifikovaný postup kuličkování nebo přepracování, pokud je to výslovně povoleno |
Tabulka 1. Kuličkování neodstraňuje fyzikální ani metalurgický základ zamítnutelné vady.
Proč může vada po kuličkování vypadat jinak?
Opakované nárazy způsobují prohlubně, plastický tok, drsnost a deformaci za studena. Mohou změnit definici hran, otevírání trhlin, odrazivost, chování při čištění penetrantem nebo kontrast existující indikace. Méně viditelný prvek nemusí být nutně menší, zastavený nebo přijatelný.
Z tohoto důvodu se před zpracováním plánuje postup kontroly a požadovaný stav povrchu. Neleštěte, nefrézujte, nečistěte agresivně ani neaplikujte další kuličkování pouze za účelem zlepšení vzhledu, pokud tato akce není součástí schváleného opatření.

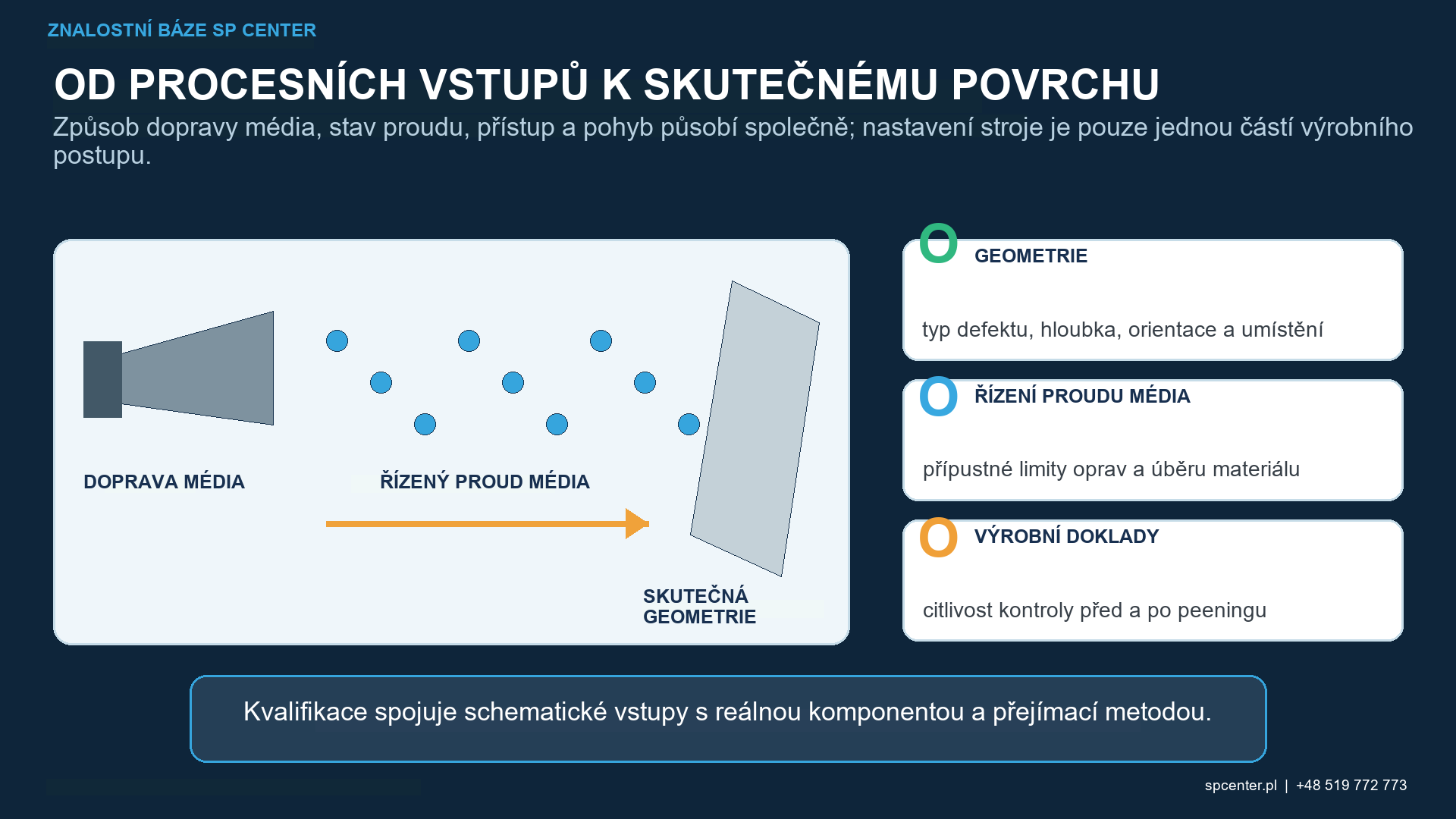

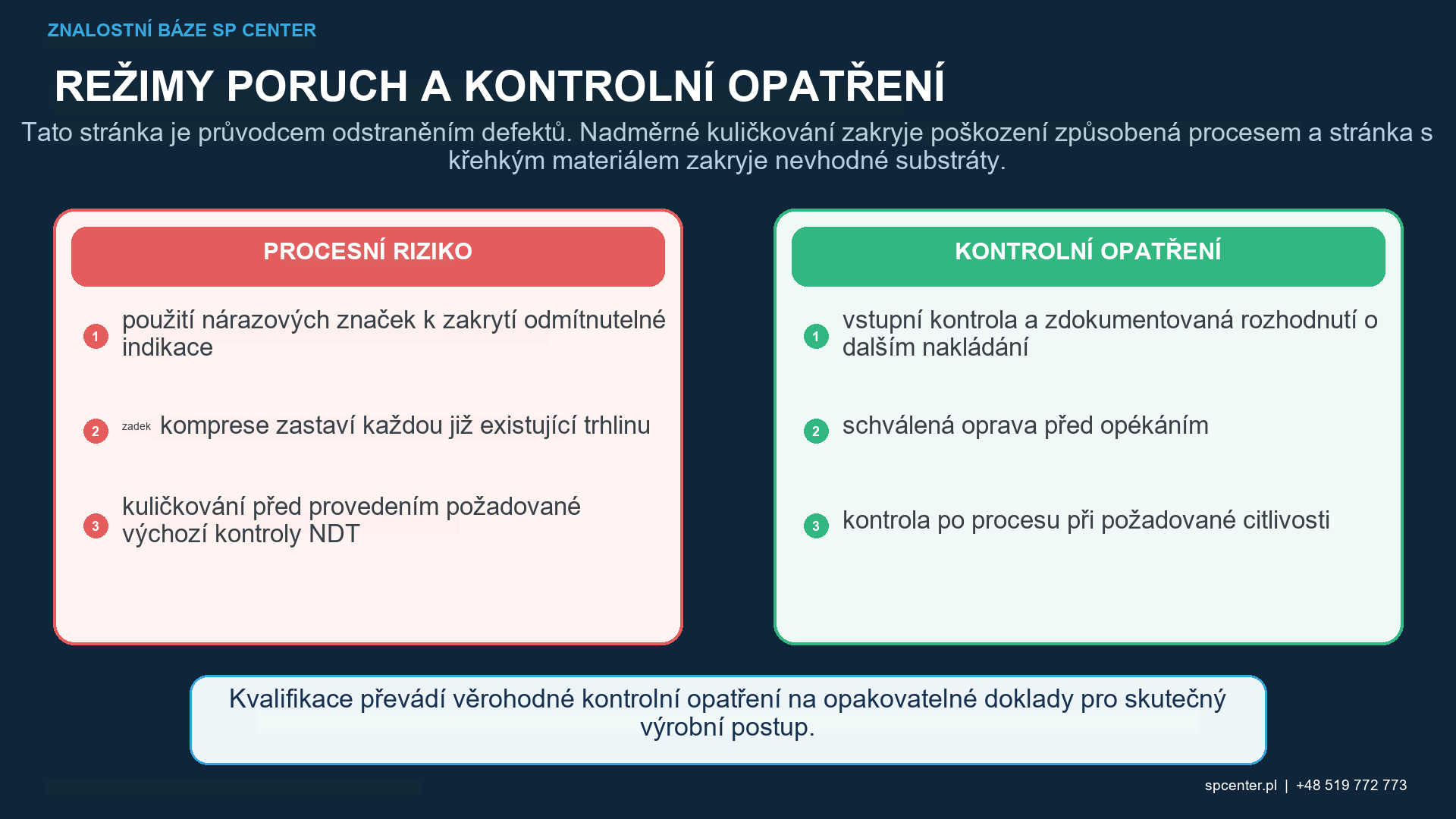

Které vady nelze opravit kuličkováním?
Trhliny a indikace podobné trhlinám zůstávají nejzřetelnějším stavem pro zastavení. Překrytí, švy, kované záhyby, studené spoje a nedostatečné natavení představují nespojitosti materiálu nebo spojů. Broušením popálenin, poškození EDM přelitím, oduhličení a nesprávné podmínky pouzdra nebo tepelného zpracování představují metalurgické problémy. Korozní důlky, rýhy, ostré stopy po nástrojích a nepřijatelné podřezání jsou geometrické zdroje pnutí. Kuličkování žádný z těchto mechanismů nezvrátí.
Schválená oprava může odstranit nebo obnovit vadu před kuličkováním, ale oprava je samostatnou kontrolovanou operací. Musí zůstat v mezích úběru materiálu, geometrie, tepelného zpracování a opětovné kontroly. Teprve poté lze kuličkování použít na akceptovaný stav.
Jak se odděluje vstupní poškození od poškození kuličkováním?
Před zpracováním zdokumentujte vstupní povrch s citlivostí požadovanou výkresem nebo plánem opravy. po kuličkování zkontrolujte poškození, která mohou být procesem vytvořena nebo odkryta, včetně trhlin, povrchových záhybů, ostrých vtisků, nadměrné drsnosti, kontaminace, poškození hran, změny rozměrů a problémů s maskovanými hranicemi.
Pokud se objeví indikace po kuličkování, uchovejte doklady a záznamy. Nezávisle zkontrolujte vstupní kontrolu, stav pracovního média, intenzitu, pokrytí, přístup, historii zařízení a reakci povrchu. Neoznačujte indikaci jako „již existující“ nebo „způsobené kuličkováním“ bez obhajitelného základu.
Která metoda kontroly by měla být použita?
| Skupina kontrol | Užitečná otázka | Hranice, kterou je nutné respektovat |
|---|---|---|
| Vizuální kontrola a definované zvětšení | Je viditelné poškození, přehyby, důlky, odlomení hran nebo ostrý vzor nárazu? | Citlivost závisí na přístupu, osvětlení, zvětšení, stavu povrchu a kritériích přijetí |
| Zkouška kapalnou penetrací | Existuje diskontinuita narušující povrch v kompatibilním neporézním materiálu? | Postup, čištění, stav povrchu a citlivost musí být schváleny; Samotné měření hloubky neurčuje |
| Magnetické testování částic | Existuje povrchová nebo blízkopovrchová diskontinuita ve feromagnetickém materiálu? | Detekovatelnost určuje směr pole, materiál, geometrie a postup; není použitelné pro každou slitinu |
| Vířivé proudy nebo jiná elektromagnetická metoda | Je pro konkrétní materiál a prvek k dispozici kvalifikovaná elektrická odezva? | Kalibrace, frekvence, přístup ke sondě, geometrie a referenční standardy jsou specifické pro danou aplikaci |
| Posouzení Barkhausenova šumu nebo metalurgického poškození | Je kalený feromagnetický povrch ovlivněn broušením nebo jinou změnou napětí a tvrdosti? | Vyžaduje korelaci specifickou pro materiál a proces; Není to univerzální test trhlin |
| Metalografie, tvrdost, topografie nebo měření rozměrů | Co je mikrostruktura, stav vrstvy, profil, hloubka, drsnost a zbývající geometrie? | Odběr vzorků, řezání a nejistota měření musí odpovídat rozhodnutí o přijetí |
Tabulka 2. Žádná metoda kontroly není vhodná pro každý materiál, mechanismus defektu a geometrii.
Řídící požadavek definuje metodu, písemný postup, kvalifikaci personálu, vybavení, kalibraci nebo ověřování, přípravu povrchu, citlivost, podmínky pozorování, kritéria přijetí a záznamy. Metoda vhodná pro feromagnetický ocelový povrch může být nevhodná pro hliník, titan, povlak nebo komplexní poloměr.
Zajišťují intenzita a pokrytí přijetí defektu?
Ne. Almenova intenzita je standardizovaná odezva proudu média pro kuličkování odvozená z platné saturační křivky. Pokrytí popisuje pokrytí vtisknutím na specifikovaný povrch podle schválené metody. Nedokazuje ani to, že vstupní materiál byl bez vad, ani to, že oprava obnovila součást.
Stejně tak měření zbytkového napětí nezruší trhlinu ani nestanoví shodu svaru, tepelného zpracování nebo rozměrů. Doklady musí odpovídat otázce přijetí.

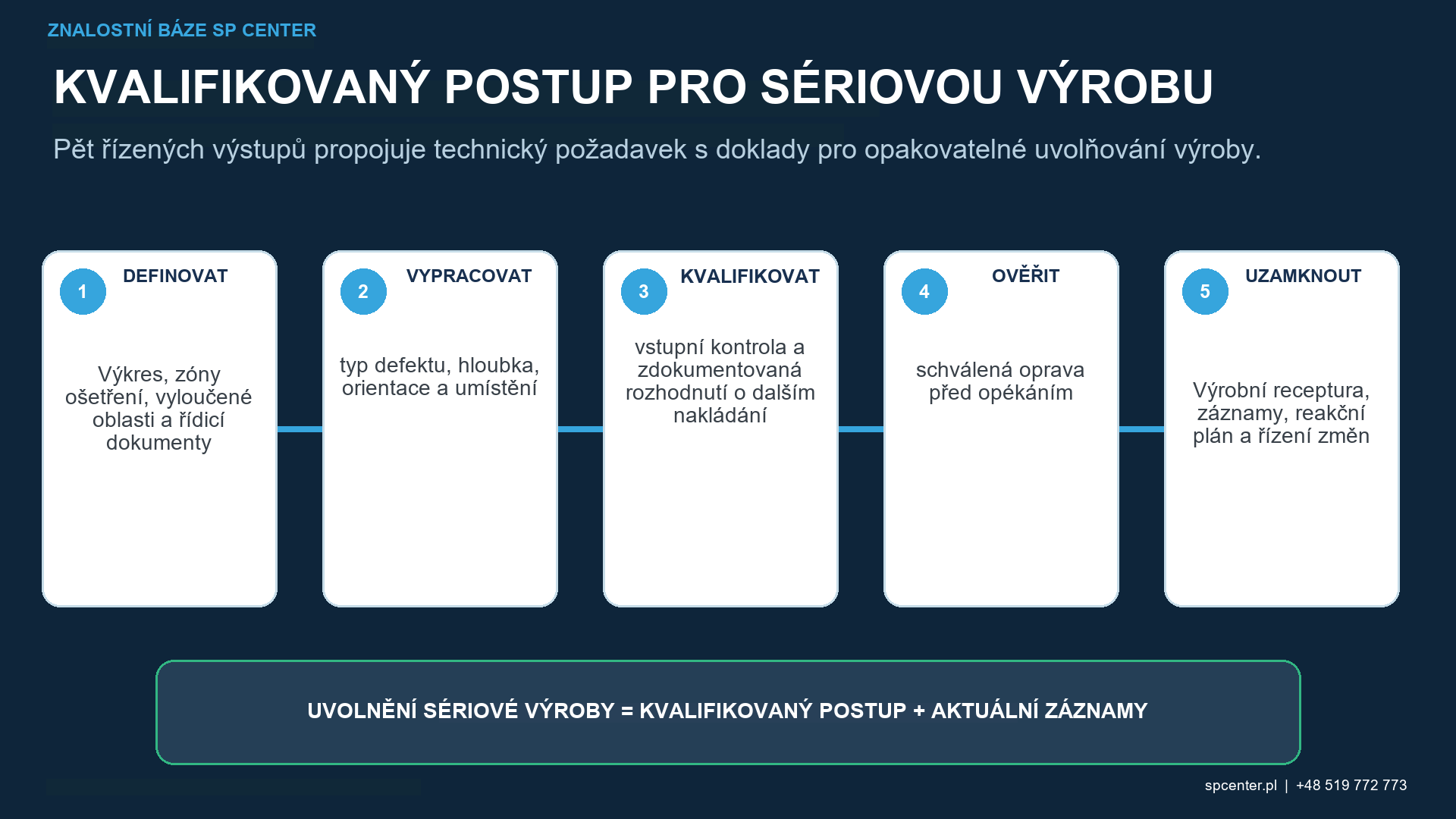

Co je to pracovní postup řízené rozhodnutí o dalším nakládání?
| Brána | Požadované doklady | Pravidlo uvolnění |
|---|---|---|
| Vstupní povrch | Identifikace součásti, historie procesu, předepsaná kontrola před kuličkováním a mapa vad | Pokračovat pouze po přijetí nebo formálním schválení vstupního stavu |
| Po schváleném zhutňování nebo opravě | Autorizace opravy, záznam o odebrání materiálu, rozměry a opakovaná požadovaná kontrola | Nepoužívejte kuličkování jako důkaz, že oprava byla úspěšná |
| Nastavení procesu kuličkování | Aktuální postup, platné doklady o nasycení a intenzitě, schválená média, zařízení, přípravky a plán pokrytí | Procesní kontroly nenahrazují akceptaci vad |
| Povrch po kuličkování | Odkazovaná kontrola trhlin, záhybů, ostrých otisků, drsnosti, kontaminace a maskovacích hranic vzniklých procesem | Oddělení příchozích vad od poškození vzniklého nebo odhaleného během zpracování |
| Neshoda nebo nejistá indikace | Oddělení, sledovatelnost k poslednímu známému vyhovujícímu stavu, technické přezkoumání a oprávněné rozhodnutí o dalším nakládání | Žádné další vystavení, leštění nebo čištění, které by mohlo vymazat doklady bez schválení |
| Konečné uvolnění | Propojené záznamy o dílech a šaržích, akceptovaný povrch a rozměry, schválené odchylky a požadované záznamy o zákaznících | Uvolnění pouze proti úplnému splnění řídícího požadavku |
Tabulka 3. Každá brána uchovává doklady o vadách a odděluje oprávnění k opravě od kontroly kuličkování.
Co když byla kontrola před kuličkováním vynechána?
Oddělte dotčený výrobek a identifikujte všechny díly zpracované od posledního známého stavu shody. Uschovejte záznamy o kuličkování, kontrole, zařízeních a médiích. Odpovědný orgán poté určí, zda kvalifikovaná následná kontrola, dodatečná analýza, povolení, přepracování nebo odmítnutí mohou založit přijetí.
Nepředpokládejte, že vizuální kontrola po kuličkování má stejnou citlivost jako požadovaná kontrola před kuličkováním. Pokud rovnocennost nebyla prokázána a schválena, vyžádejte si před uvolněním řízené technické rozhodnutí.
Lze součást po rozhodnutí o neshodě znovu kuličkovat?
Opětovné zpracování není automatické. Kumulativní vystavení nárazům může zvýšit drsnost, tváření za studena, deformaci nebo poškození a může interagovat s povlaky, opravami a tepelným zpracováním. Potvrďte výslovné povolení, limity celkové expozice, platnost mapy ošetření a obnovenou akceptaci povrchu a rozměrů.
Je-li výkres, specifikace nebo požadavek zákazníka neúplný či rozporný, proces pozastavte a vyžádejte si řízené objasnění. Nevytvářejte místní pravidlo, které bez oznámení převádí rozhodnutí o opravě na rozhodnutí o kuličkování.
Co patří do záznamu o vadách a procesu?
- Identita dílu, sériového čísla nebo šarže a kontrolovaná revize výkresu.
- Materiál, tepelné zpracování, výroba a historie předchozích oprav.
- Přesné umístění indikace, orientace, typ a naměřený rozsah.
- Metoda kontroly, postup, citlivost, stav personálu a zařízení.
- Oddělení, odpovědná osoba, rozhodnutí o dalším nakládání a schválený postup opravy.
- Odebraný materiál, konečná geometrie a výsledek opakované kontroly.
- Uspořádání kuličkování, intenzita, médium, pokrytí a přejímka povrchu.
- Odchylky, schválení zákazníkem a sledovatelnost konečného uvolnění.
Často kladené otázky
Může kuličkování uzavřít nebo zastavit existující trhlinu?
Ne. Tlaková zbytková napětí mohou v kvalifikovaném stavu ovlivnit hnací sílu trhliny, čelo trhliny však zůstává. Existující trhliny vyžadují před kuličkováním zjištění, vyhodnocení a oprávněné rozhodnutí o dalším postupu.
Může kuličkování odstranit popáleniny z broušení?
Ne. Popáleniny z broušení mohou zahrnovat podpovrchové metalurgické změny a změny zbytkového napětí. Použijte schválené posouzení popálenin z broušení a opravu nebo postup odstranění materiálu; vizuální zmizení není důkazem o obnově.
Může být korozní důlek akceptován poté, co byl kuličkováním méně viditelný?
Nejen na základě vzhledu. Před zpracováním je nutné vyhodnotit hloubku důlku, umístění, zbývající průřez a příslušné limity akceptace. Kuličkování neobnoví odstraněný materiál.
Dokazuje správná Almenova intenzita, že vstupní povrch byl přijatelný?
Ne. Almenova intenzita charakterizuje standardizovanou odezvu proudu. Přijetí vstupní vady, pokrytí součásti, integrita povrchu a rozměry jsou samostatná rozhodnutí.
Mělo by se NDT provádět před nebo po kuličkování?
Dodržujte kompletní výkres, specifikaci, opravu a sekvenci zákazníka. Předběžná kontrola je často nezbytná, protože kuličkování mění povrch; kontrola po kuličkování může být také vyžadována pro poškození způsobená procesem. Metoda a citlivost musí být schváleny.
Může tryskání nahradit kuličkování po opravě?
Automatická záměna není přípustná. Čištění tryskáním řídí čistotu nebo texturu, zatímco kuličkování je kvalifikovaný proces nárazového působení. O tom, zda je některá operace dovolena, rozhoduje schválený výkres a postup opravy.
Lze schválenou směs ihned kuličkovat?
Teprve poté, co směs nebo oprava splní své rozměrové, povrchové a kontrolní požadavky a mapa ošetření kuličkováním zůstává platná. Odstranění materiálu může změnit geometrii a kvalifikovaný kritický prvek.
Co by mělo být zaznamenáno při zjištění vady?
Zaznamenejte identitu dílu a šarže, přesné umístění, typ a velikost indikace, metodu a citlivost kontroly, fotografie nebo data, pokud je to nutné, historii procesu, segregaci, pravomoc rozhodnout o dalším nakládání, podrobnosti o opravě a výsledek opakované kontroly.
Klíčové poznatky
- Před kuličkováním vstupní povrch přijměte nebo o něm formálně rozhodněte.
- Nepoužívejte stopy po nárazu ani zbytkové napětí k zakrytí nebo odstranění vady.
- Oprávnění pro opravy, NDT a kuličkování udržujte oddělená a sledovatelná.
- Vyberte metodu a načasování kontroly pro skutečný materiál a mechanismus vady.
- Považujte intenzitu, pokrytí, přijetí vady a výkon součásti za různé úrovně dokladů.
- Povolte opětovné zpracování pouze po kumulativní expozici a kontrole povrchu.
Související průvodci SP Center
- Nadměrné kuličkování: poškození způsobené přílišnou expozicí
- Nedostatečné kuličkování: rozpoznání nevyhovujícího procesu
- Co je kuličkování?
- Pokrytí kuličkování
Technické zdroje
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
3. SAE ARP4462C, Barkhausen Hluková kontrola pro detekci broušení u vysokopevnostních ocelových dílů
4. ASTM International, normy pro testování kapalnými penetranty a magnetickými částicemi
5. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
6. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
7. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normě: Použijte úplná znění revizí požadavků na kontrolu, opravu a kuličkování přenesených výkresem, smlouvou a požadavky zákazníka. Tato příručka nestanovuje meze přijetí vad.
