Oberflächenfehler vor dem Verfestigungsstrahlen: Schäden, Prüfung und Reparaturgrenzen

Eingangsfehler, freigegebene Reparaturen und prozessbedingte Schäden trennen, bevor eine kritische Oberfläche verfestigungsgestrahlt wird

Verfestigungsstrahlen ist kein Reparaturverfahren für Risse, Überwalzungen, Walznähte, Schmiedefalten, Schleifbrand, tiefe Korrosionsnarben, unzulässige Schweißfehler, starke Entkohlung oder Maßabweichungen. Es kann an einem bereits zulässigen Bauteil einen qualifizierten oberflächennahen Eigenspannungs- und Kaltverformungszustand erzeugen. Vorhandene Schäden müssen zuerst nach den vollständigen Zeichnungs-, Werkstoff-, Prüf- und Reparaturvorgaben erkannt, bewertet und entschieden werden.

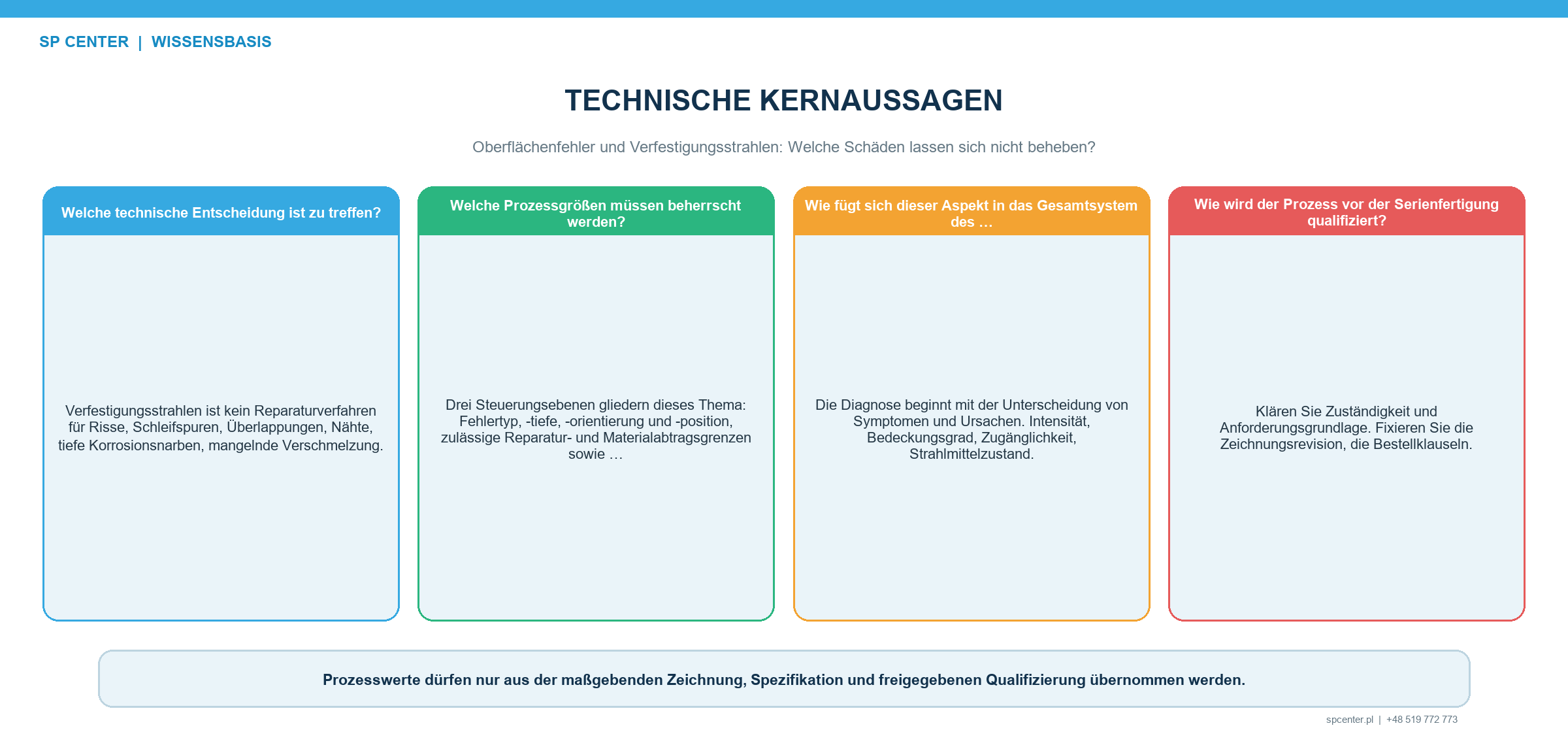

Welche Grundregel gilt für die Abnahme?

Das Bauteil muss zulässig sein, bevor das Strahlen seine Oberfläche verändert. Das bedeutet nicht, dass jede optische Spur automatisch Ausschuss ist. Jede relevante Anzeige wird nach den maßgebenden Kriterien als zulässig, über einen autorisierten Weg reparierbar, nur mit genehmigter Abweichung verwendbar oder unzulässig eingestuft.

Sind Fehlerart, Tiefe, Orientierung, Lage oder Prüfempfindlichkeit unbekannt, wird die Bearbeitung gestoppt. Druckeigenspannungen dürfen nicht als pauschale Sicherheitsannahme dienen. Der Strahlbetrieb ersetzt weder Konstruktions- und Werkstoffverantwortung noch Schweiß- oder ZfP-Freigabe.

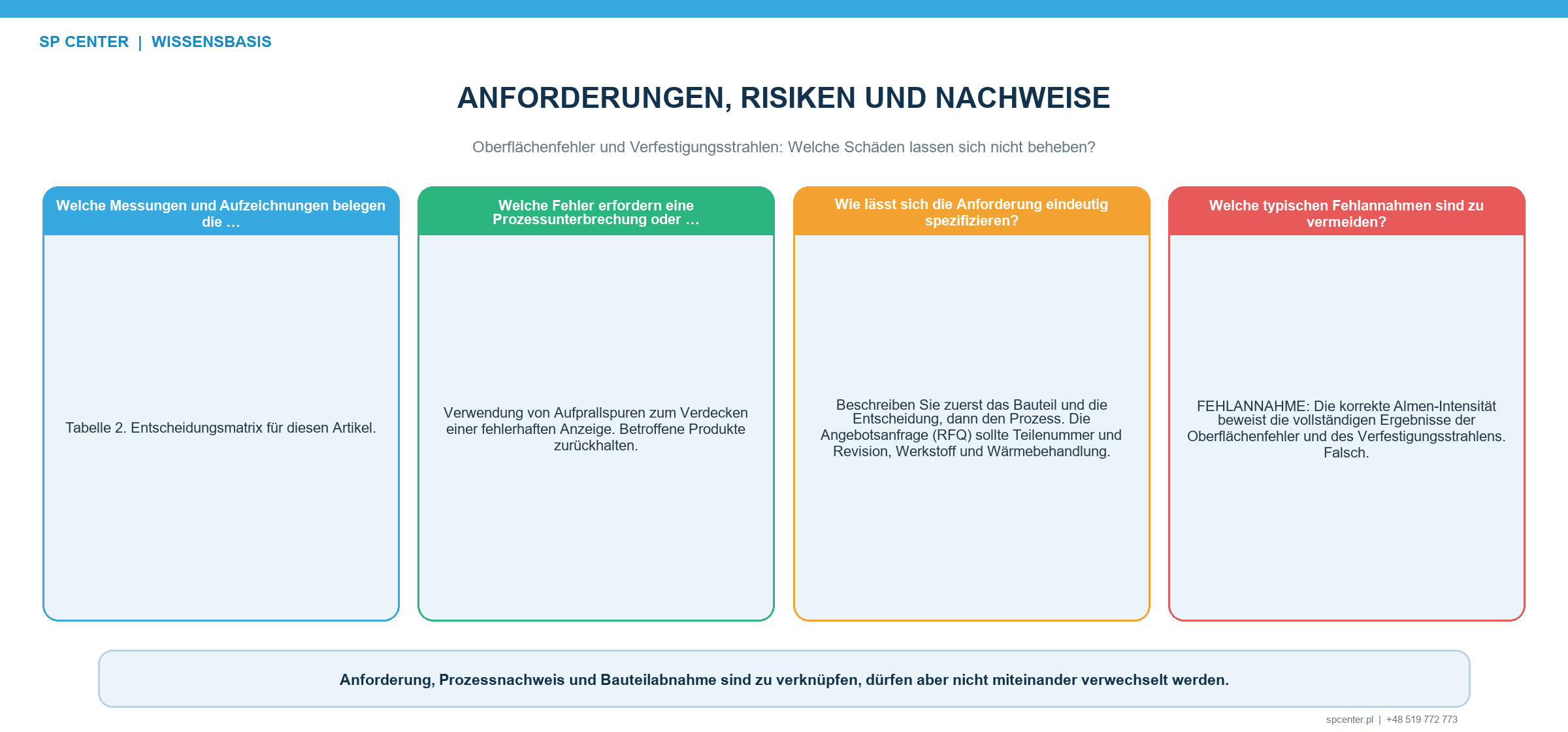

Eingangszustand	Warum Verfestigungsstrahlen keine Reparatur ist	Entscheidung vor dem Strahlen
Riss oder rissartige Anzeige	Partikelaufpralle entfernen die Rissspitze nicht; sie können lediglich Öffnung oder Erscheinungsbild verändern	Stoppen und nach den geltenden Konstruktions-, Werkstoff-, ZfP- und Reparaturvorgaben bewerten
Überwalzung, Walznaht, Schmiedefalte oder Kaltlauf	Eine gefügte oder gefaltete Trennstelle bleibt unter der Oberfläche oder mit ihr verbunden	Werkstoff- und Bauteilabnahmekriterien anwenden; nur einen freigegebenen Abtrags- oder Reparaturweg nutzen
Schleifbrand, funkenerosionsbedingte Randschichtschädigung oder andere thermische Gefügeänderung	Eigenspannung, Härte und Gefüge können unterhalb der sichtbaren Oberfläche verändert bleiben	Mit dem freigegebenen schädigungsspezifischen Verfahren prüfen und nur innerhalb genehmigter Grenzen entfernen oder reparieren
Korrosionsnarbe, Reibkorrosionsstelle, Riefe oder scharfe Bearbeitungsspur	Kerbgeometrie und geschädigter Werkstoff werden nicht durch Aufpralleindrücke beseitigt	Tiefe, Lage und Restquerschnitt bestimmen; freigegebenen Ausschliff oder Reparatur erneut prüfen
Entkohlung, zu geringe Randschichttiefe oder falscher Wärmebehandlungszustand	Strahlen stellt weder Kohlenstoffgehalt, Härte, Randschichttiefe noch Grundwerkstoffeigenschaften wieder her	Werkstoffzustand verifizieren und vor jeder Strahlentscheidung eine technische Disposition einholen
Schweißriss, Bindefehler oder unzulässige Einbrandkerbe	Verteilte Partikelaufpralle sind weder Schweißreparatur noch Verfahren zur Wiederherstellung der Geometrie	Kontrollierte Schweißprüfung und freigegebene Reparaturanweisung anwenden
Maßabweichung	Verfestigungsstrahlen ist kein informelles Richt- oder Kalibrierverfahren	Freigegebene Maßabweichungsentscheidung oder ausdrücklich qualifizierte Umform- beziehungsweise Nacharbeitsroute anwenden

Tabelle 1. Verfestigungsstrahlen beseitigt nicht die physikalische oder metallurgische Grundlage eines unzulässigen Fehlers.

Warum kann ein Fehler nach dem Strahlen anders aussehen?

Wiederholte Partikelaufpralle erzeugen Eindrücke, plastischen Werkstofffluss, Rauheit und Kaltverformung. Sie können Konturenschärfe, Rissöffnung, Reflexion, Reinigungsverhalten bei der Eindringprüfung oder den Kontrast einer vorhandenen Anzeige verändern. Eine weniger sichtbare Stelle ist deshalb nicht zwangsläufig kleiner, gestoppt oder zulässig.

Prüffolge und geforderter Oberflächenzustand werden vor der Bearbeitung geplant. Ohne genehmigte Disposition dürfen weder Polieren und Ausschleifen noch aggressive Reinigung oder zusätzliche Strahlzeit eingesetzt werden, um das Erscheinungsbild zu verbessern.

Welche Schäden kann Verfestigungsstrahlen nicht reparieren?

Risse und rissartige Anzeigen sind der eindeutigste Stoppgrund. Überwalzungen, Walznähte, Schmiedefalten, Kaltläufe und Bindefehler sind Werkstoff- oder Fügetrennstellen. Schleifbrand, funkenerosionsbedingte Randschichtschäden (EDM), Entkohlung und unzulässige Randschicht- oder Wärmebehandlungszustände sind metallurgische Probleme. Korrosionsnarben, Riefen, scharfe Werkzeugspuren und unzulässige Einbrandkerben sind geometrische Spannungskonzentratoren. Keiner dieser Mechanismen wird durch Strahlen rückgängig gemacht.

Eine freigegebene Reparatur kann einen Fehler vor dem Strahlen entfernen oder wiederherstellen; sie bleibt jedoch ein eigener kontrollierter Arbeitsgang. Materialabtrags-, Geometrie-, Wärmebehandlungs- und Wiederholungsprüfgrenzen sind einzuhalten. Erst danach darf die Strahlroute auf den zulässigen Zustand angewendet werden.

Wie werden Eingangsfehler von Strahlschäden getrennt?

Die Eingangsoberfläche wird vor der Bearbeitung mit der in Zeichnung oder Reparaturplan geforderten Empfindlichkeit dokumentiert. Nach dem Strahlen erfolgt die vorgeschriebene Prüfung auf Schäden, die der Prozess erzeugen oder sichtbar machen kann, darunter Risse, Oberflächenüberwalzungen, scharfe Eindrücke, übermäßige Rauheit, Kontamination, Kantenausbruch, Maßänderung und Probleme an Maskierungsgrenzen.

Tritt nach dem Strahlen eine Anzeige auf, bleiben Nachweise und Aufzeichnungen erhalten. Eingangsprüfung, Strahlmittelzustand, Intensität, Bedeckungsgrad, Zugänglichkeit, Anlagenhistorie und Oberflächenantwort werden getrennt bewertet. Ohne belastbare Grundlage wird die Anzeige weder als vorbestehend noch als strahlbedingt eingestuft.

Welches Prüfverfahren ist geeignet?

Prüfverfahrensgruppe	Geeignete Fragestellung	Zu beachtende Grenze
Sichtprüfung mit festgelegter Vergrößerung	Sind sichtbare Schäden, Überwalzungen, Narben, Kantenausbrüche oder scharfe Eindrücke vorhanden?	Empfindlichkeit hängt von Zugang, Beleuchtung, Vergrößerung, Oberflächenzustand und Abnahmekriterien ab
Eindringprüfung	Liegt in einem geeigneten porenfreien Werkstoff eine zur Oberfläche offene Trennstelle vor?	Verfahren, Reinigung, Oberflächenzustand und Empfindlichkeit müssen freigegeben sein; die Tiefe wird damit allein nicht bestimmt
Magnetpulverprüfung	Liegt in einem ferromagnetischen Werkstoff eine oberflächennahe Trennstelle vor?	Feldrichtung, Werkstoff, Geometrie und Prüfanweisung bestimmen die Nachweisbarkeit; nicht für jede Legierung anwendbar
Wirbelstrom- oder anderes elektromagnetisches Verfahren	Ist für Werkstoff und Merkmal eine qualifizierte elektrische Prüfantwort verfügbar?	Kalibrierung, Frequenz, Sondenzugang, Geometrie und Vergleichskörper sind anwendungsspezifisch
Barkhausenrauschen oder metallurgische Schadensprüfung	Ist eine gehärtete ferromagnetische Oberfläche durch Schleifbrand oder eine andere Spannungs- und Härteänderung betroffen?	Benötigt werkstoff- und prozessspezifische Korrelation; kein universelles Rissprüfverfahren
Metallografie, Härte-, Topografie- oder Maßprüfung	Wie sind Gefüge, Randschicht, Profil, Tiefe, Rauheit und Restgeometrie?	Probenahme, gegebenenfalls Trennen und Messunsicherheit müssen zur Abnahmeentscheidung passen

Tabelle 2. Kein einzelnes Prüfverfahren eignet sich für jeden Werkstoff, Fehlermechanismus und jede Geometrie.

Die maßgebende Anforderung bestimmt Verfahren, schriftliche Prüfanweisung, Personalqualifikation, Prüfeinrichtung, Kalibrierung oder Funktionsprüfung, Oberflächenvorbereitung, Empfindlichkeit, Betrachtungsbedingungen, Abnahmekriterien und Aufzeichnungen. Ein für ferromagnetischen Stahl geeignetes Verfahren kann für Aluminium, Titan, eine Beschichtung oder einen engen Radius ungeeignet sein.

Dienen Intensität und Bedeckungsgrad zur Fehlerabnahme?

Nein. Die Almen-Intensität ist eine aus einer gültigen Sättigungskurve bestimmte standardisierte Reaktion des Strahlstroms. Der Bedeckungsgrad beschreibt den nach freigegebener Methode ermittelten Anteil der festgelegten Oberfläche, der mit Aufpralleindrücken bedeckt ist. Keiner der beiden Nachweise bestätigt einen fehlerfreien Eingangswerkstoff oder eine erfolgreiche Reparatur.

Auch eine Eigenspannungsmessung hebt einen Riss nicht auf und belegt weder Schweiß-, Wärmebehandlungs- noch Maßkonformität. Der Nachweis muss zur jeweiligen Abnahmefrage passen.

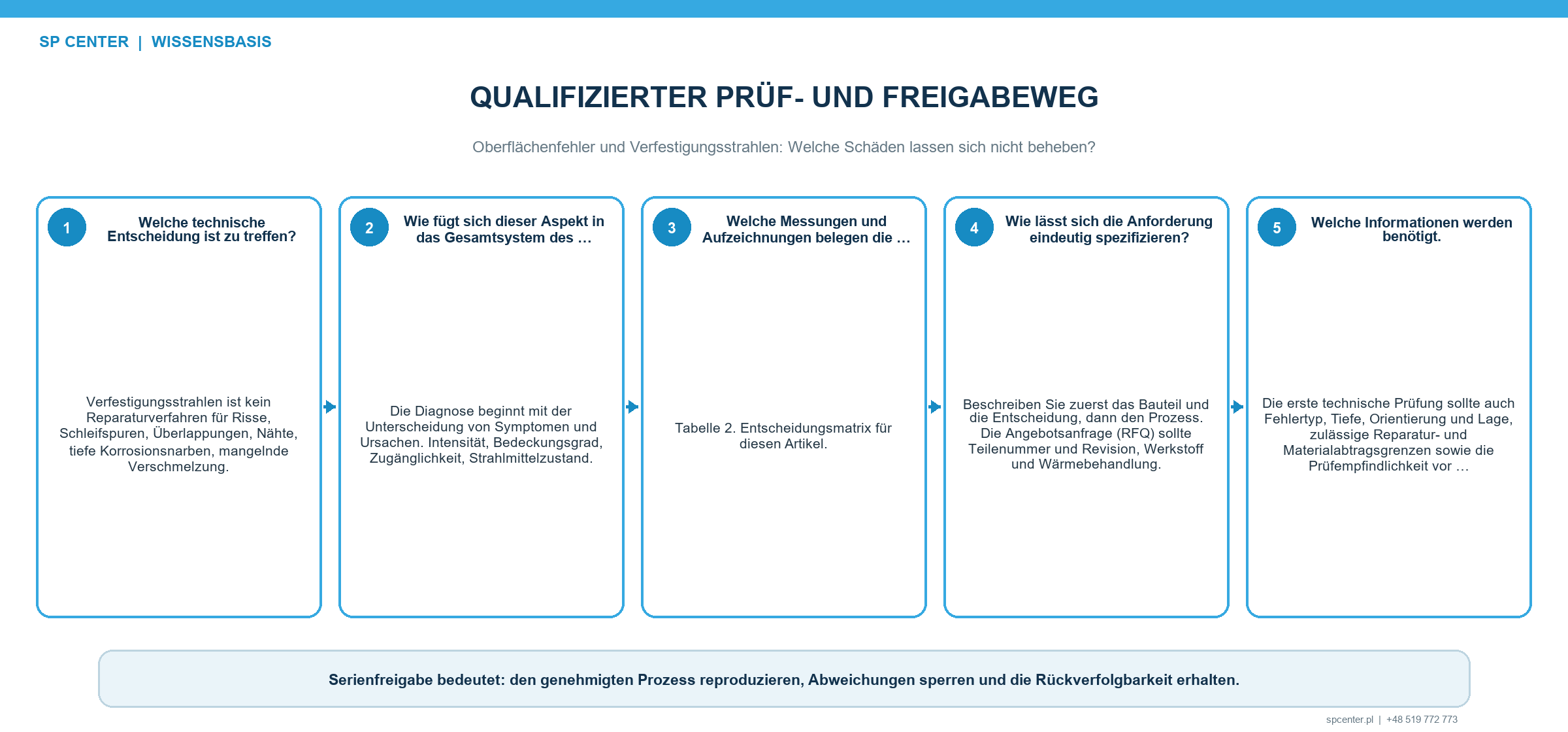

Wie sieht die kontrollierte Dispositionsfolge aus?

Prüfstufe	Erforderlicher Nachweis	Freigaberegel
Eingangsoberfläche	Bauteilidentität, Prozesshistorie, geforderte Vorstrahlprüfung und Fehlerkarte	Nur fortfahren, wenn der Eingangszustand zulässig oder formal entschieden ist
Nach freigegebenem Ausschliff oder Reparatur	Reparaturfreigabe, Materialabtragsaufzeichnung, Maße und wiederholte geforderte Prüfung	Verfestigungsstrahlen nicht als Nachweis einer erfolgreichen Reparatur verwenden
Einrichten des Strahlprozesses	Aktuelle Arbeitsanweisung, gültige Sättigungs- und Intensitätsnachweise sowie freigegebene Strahlmittel, Anlage, Vorrichtung und Bedeckungsgradplan	Prozesslenkung setzt die Fehlerabnahme nicht außer Kraft
Oberfläche nach dem Strahlen	Vorgeschriebene Prüfung auf prozessbedingte Risse, Überwalzungen, scharfe Eindrücke, Rauheit, Kontamination und Maskierungsgrenzen	Eingangsfehler von während der Bearbeitung erzeugten oder sichtbar gewordenen Schäden trennen
Abweichung oder unklare Anzeige	Sperrung, Rückverfolgbarkeit zum letzten einwandfreien Zustand, technische Prüfung und autorisierte Disposition	Keine Zusatzexposition, Politur oder Reinigung, die ohne Freigabe Nachweise beseitigen könnte
Endfreigabe	Verknüpfte Bauteil- und Chargendaten, zulässige Oberfläche und Maße, genehmigte Abweichungen und erforderliche Kundenunterlagen	Nur gegen die vollständige maßgebende Anforderung freigeben

Tabelle 3. Jede Prüfstufe erhält die Fehlernachweise und trennt die Reparaturfreigabe von der Strahlprozesslenkung.

Was geschieht bei versäumter Prüfung vor dem Strahlen?

Betroffene Teile werden gesperrt und alle seit dem letzten nachweislich konformen Zustand bearbeiteten Bauteile identifiziert. Strahl-, Prüf-, Anlagen- und Strahlmittelaufzeichnungen bleiben erhalten. Die zuständige Stelle entscheidet, ob eine qualifizierte Nachprüfung, zusätzliche Analyse, Abweichungsgenehmigung, Nacharbeit oder Verwerfung die Abnahme ermöglichen kann.

Eine Sichtprüfung nach dem Strahlen besitzt nicht automatisch dieselbe Empfindlichkeit wie die geforderte Vorstrahlprüfung. Wurde Gleichwertigkeit nicht nachgewiesen und genehmigt, ist vor der Freigabe eine kontrollierte technische Entscheidung einzuholen.

Darf ein Bauteil nach einer Fehlerentscheidung erneut gestrahlt werden?

Eine Wiederholungsbehandlung ist nicht automatisch zulässig. Die gesamte Aufprallexposition kann Rauheit, Kaltverformung, Verzug oder Schäden vergrößern und mit Beschichtungen, Reparaturen und Wärmebehandlung wechselwirken. Erforderlich sind ausdrückliche Freigabe, Bewertung der Gesamtexposition, weiterhin gültiger Behandlungsplan und erneute Oberflächen- und Maßabnahme.

Sind Zeichnung, Spezifikation oder Kundenanforderung unvollständig oder widersprüchlich, wird die Bearbeitung angehalten und eine kontrollierte Klärung eingeholt. Eine Reparaturentscheidung darf nicht durch eine intern erfundene Regel stillschweigend in eine Strahlentscheidung umgewandelt werden.

Was gehört in Fehler- und Prozessaufzeichnungen?

• Bauteil-, Serien- oder Chargenidentität und freigegebene Zeichnungsrevision.
• Werkstoff-, Wärmebehandlungs-, Fertigungs- und Reparaturhistorie.
• Genaue Anzeigenlage, Orientierung, Art und gemessene Ausdehnung.
• Prüfverfahren, Prüfanweisung, Empfindlichkeit, Personal- und Anlagenstatus.
• Sperrung, zuständige Stelle, Disposition und freigegebene Reparaturroute.
• Materialabtrag, Endgeometrie und Ergebnis der Wiederholungsprüfung.
• Strahlkonfiguration, Intensität, Strahlmittel, Bedeckungsgrad und Oberflächenabnahme.
• Abweichungen, Kundengenehmigungen und Rückverfolgbarkeit der Endfreigabe.

Häufig gestellte Fragen

Kann Verfestigungsstrahlen einen vorhandenen Riss schließen oder stoppen?

Nein. Druckeigenspannung kann die Rissbeanspruchung unter einer qualifizierten Bedingung beeinflussen, die Rissspitze bleibt jedoch bestehen. Vorhandene Risse müssen vor dem Strahlen erkannt, bewertet und autorisiert entschieden werden.

Kann Verfestigungsstrahlen Schleifbrand beseitigen?

Nein. Schleifbrand kann unter der Oberfläche metallurgische Veränderungen und Eigenspannungen verursachen. Es ist ein freigegebenes Prüfverfahren für Schleifbrand sowie ein genehmigter Reparatur- oder Abtragsweg erforderlich; optisches Verschwinden belegt keine Wiederherstellung.

Darf eine Korrosionsnarbe nach dem Strahlen allein nach dem Aussehen angenommen werden?

Nein. Tiefe, Lage, Restquerschnitt und geltende Abnahmegrenzen sind vor der Bearbeitung zu bewerten. Verfestigungsstrahlen stellt abgetragenes Material nicht wieder her.

Belegt die richtige Almen-Intensität eine zulässige Eingangsoberfläche?

Nein. Die Almen-Intensität kennzeichnet eine standardisierte Strahlreaktion. Fehlerabnahme, Bauteilbedeckung, Oberflächenintegrität und Maße sind getrennte Entscheidungen.

Soll die ZfP vor oder nach dem Verfestigungsstrahlen erfolgen?

Es gilt die vollständige Reihenfolge aus Zeichnung, Spezifikation, Reparatur- und Kundenvorgaben. Eine Vorstrahlprüfung ist häufig wichtig, weil das Strahlen die Oberfläche verändert; zusätzlich kann eine Nachstrahlprüfung auf prozessbedingte Schäden gefordert sein. Verfahren und Empfindlichkeit müssen freigegeben sein.

Kann Reinigungsstrahlen nach einer Reparatur das Verfestigungsstrahlen ersetzen?

Nein. Reinigungsstrahlen lenkt Sauberkeit oder Textur, Verfestigungsstrahlen einen qualifizierten Aufprallprozess. Ob einer der Arbeitsgänge zulässig ist, bestimmt die autorisierte Zeichnungs- und Reparaturroute.

Darf ein freigegebener Ausschliff sofort verfestigungsgestrahlt werden?

Nur wenn Ausschliff oder Reparatur die Maß-, Oberflächen- und Prüfanforderungen erfüllt und der Strahlbehandlungsplan weiterhin gültig ist. Materialabtrag kann Geometrie und qualifiziertes kritisches Merkmal verändern.

Was ist beim Auffinden eines Fehlers aufzuzeichnen?

Zu erfassen sind Bauteil- und Chargenidentität, genaue Lage, Art und Größe der Anzeige, Prüfverfahren und Empfindlichkeit, gegebenenfalls Fotos oder Messdaten, Prozesshistorie, Sperrung, Dispositionsstelle, Reparaturangaben und Ergebnis der Wiederholungsprüfung.

Die wichtigsten Punkte

• Eingangsoberfläche vor dem Strahlen abnehmen oder formal entscheiden.
• Aufpralleindrücke oder Eigenspannung nicht zum Verbergen oder Aufheben eines Fehlers nutzen.
• Reparatur-, ZfP- und Strahlverantwortung trennen und rückverfolgbar halten.
• Prüfverfahren und Zeitpunkt nach Werkstoff und Fehlermechanismus auswählen.
• Intensität, Bedeckungsgrad, Fehlerabnahme und Bauteilleistung als getrennte Nachweise behandeln.
• Wiederholungsbehandlung erst nach Bewertung der Gesamtexposition und Oberfläche freigeben.

Weiterführende Leitfäden von SP Center

• Überstrahlen: Schäden durch übermäßiges Verfestigungsstrahlen
• Unterstrahlen: Unzureichende Bearbeitung erkennen
• Was ist Verfestigungsstrahlen?
• Bedeckungsgrad beim Verfestigungsstrahlen

Technische Quellen

1. SAE J2441_202511: Shot Peening, stabilized November 2025

2. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018

3. SAE ARP4462C, Barkhausen Noise Inspection for Detecting Grinding Burns in High Strength Steel Parts

4. ASTM International, liquid penetrant and magnetic particle testing standards

5. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026

6. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025

7. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023

Hinweis zu Normen: Es gelten die vollständigen, in Zeichnung, Vertrag und Kundenvorgaben herangezogenen Prüf-, Reparatur- und Strahlvorschriften. Dieser Leitfaden legt keine Fehlergrenzen fest.
