Separera låg intensitet, ofullständig täckningsgrad, blockerad åtkomst, avbruten exponering och svaga inspektionsbevis innan man beslutar hur man ska återställa en misstänkt process
Otillräcklig kulpening är ett praktiskt diagnostiskt uttryck för en process som inte uppfyller eller inte tillräckligt visar uppfyllelse av kraven för den angivna ytan. Det finns ingen universell nedre tidsgräns. En process kan ha korrekt Almenintensitet men missa en försänkt hålkäl, eller se fullt täckt ut trots ogiltig intensitetsverifiering. Det första steget är därför att fastställa exakt vilket krav som inte uppfylldes och vilka produkter som kan vara berörda.
Vad kan ”underkulpening” betyda i praktiken?
Termen kan beskriva intensitet under det åberopade intervallet, en mättnads- eller verifieringspost som inte är giltig, ofullständig täckningsgrad, en funktion som strömmen inte nådde, en avbruten cykel eller en inspektionsmetod som inte kan stödja acceptansbeslutet. Dessa villkor är inte utbytbara och får inte få samma korrigering.
Använd terminologin i den styrande ritningen, processpecifikationen, inköpsordern och kundkraven i avvikelserapporten. Begreppet ”underkulpening” kan hjälpa till att strukturera utredningen, men ersätter varken det faktiska kravet eller den godkända beslutsvägen för avvikelsen.
| Observerat tillstånd | Möjliga orsaker | Underlag att undersöka före korrigering |
|---|---|---|
| Intensitet under det åberopade intervallet | Strömenergi, medietillstånd eller flöde, tryck eller hjulhastighet, munstycke, avstånd, vinkel eller utrustningsdrift | Giltig mättnadsbas, erforderligt verifieringsresultat, Almen-verktyg, mediedata och kontrollerade maskindokumentation |
| Inga giltiga mättnads- eller intensitetsunderlag | Otillräckliga kurvpunkter, ogiltig anpassning eller kriterium, fel remsa eller hållare, blandade konfigurationer eller ofullständig spårbarhet | Rådata för båghöjd, tidpunkter, remsidentitet, hållare- och mätstatus, beräkning och godkänd konfiguration |
| Ofullständig täckningsgrad på en specificerad funktion | Otillräcklig exponering, bristande åtkomst, skuggning, lucka i verktygsbanan, störning från maskering, olämplig inspektion eller lokalt yttillstånd | Underlag på funktionsnivå, granskning av banor och fixturer, maskens skick, observationsmetod, belysning och förstoring |
| Avbruten eller förkortad cykel | Larm, förlust av medieleverans, rörelsestopp, programavbrott, laddningsfel eller operatörsintervention | Larmlogg, massflödes- eller leveransdokumentation, positions- och banhistorik, tidsstämplar, operatörsdokumentation och fönster för påverkad produkt |
| Enhetligt utseende men osäker behandling | Observation kan inte lösa individuella avtryck, tidigare textur döljer luckor, spårämnet är okvalificerat eller det tillgängliga området är inte representativt. | Godkänd direkt eller kvalificerad indirekt täckningsmetod vid det faktiska erforderliga området och dess korrelationsbas. |
| Acceptabla processdokumentation men oacceptabel komponent. | Kantskador, förvrängning, kontaminering, ytråhet eller dimensionsförändring oberoende av nominella inställningar. | Yt- och dimensionsacceptans plus eventuellt åberopat material- eller prestandavalidering. |
Tabell 1. Samma visuella symptom kan uppstå av olika orsaker; underlag måste granskas innan processen ändras.

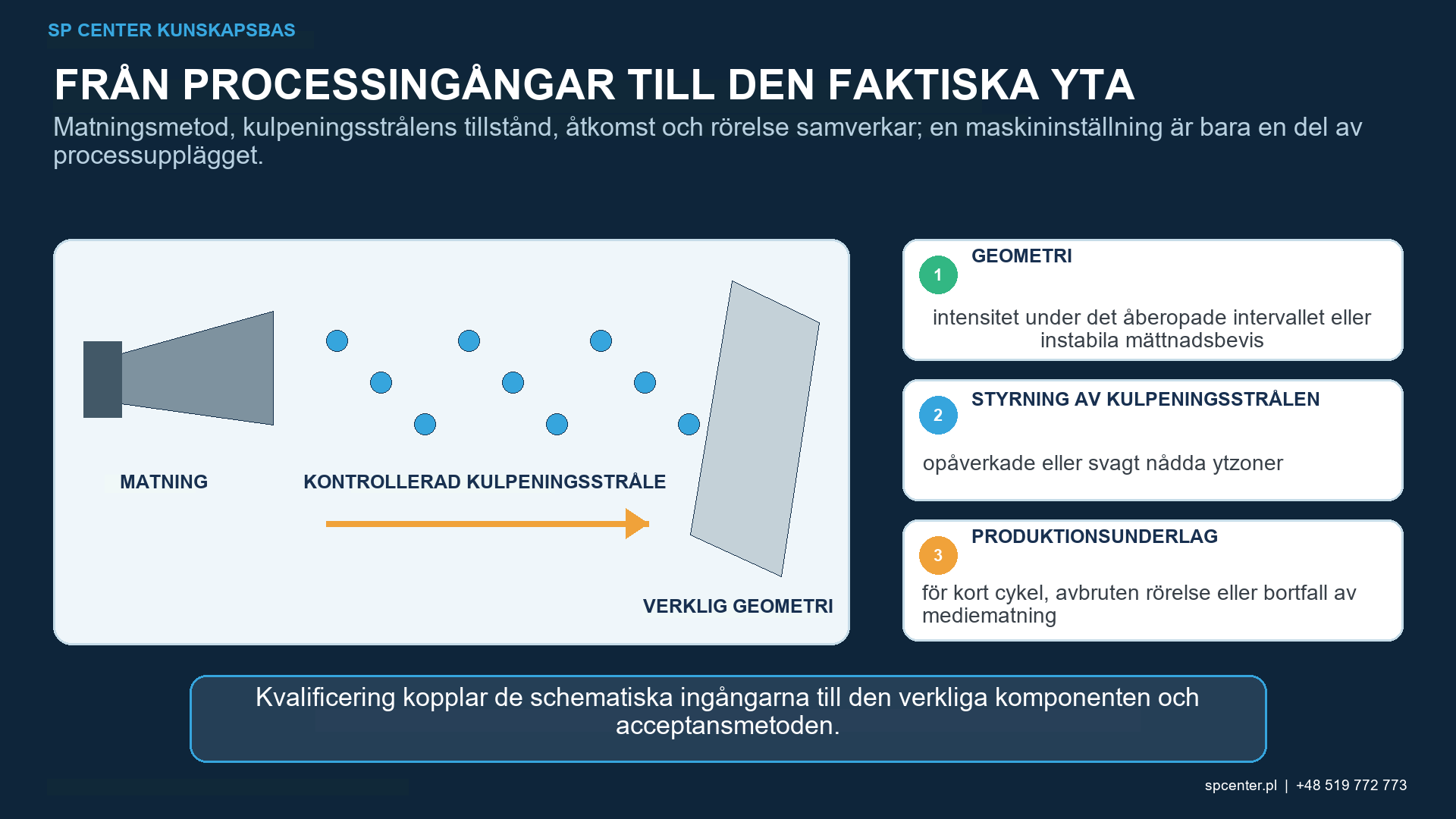

Varför måste intensitet och täckningsgrad separeras?
Kulpeningsintensitet karakteriserar svaret hos den kvalificerade strömmen genom Almen-systemet och en giltig mättnadsbas eller den verifieringsmetod som åberopas för produktion. Täckningsgrad beskriver i vilken utsträckning individuella stötavtryck täcker den erforderliga komponentytan enligt den godkända observationsmetoden. Inget av resultaten ersätter det andra.
Låg intensitet kan inte korrigeras genom att en yta visuellt enhetlig förklaras. Ofullständig täckningsgrad kan inte korrigeras enbart genom att upprepa en Almen-kontroll. Tryck, hjulhastighet eller nominell cykeltid är maskinindata; de är inte oberoende bevis på strömintensitet eller täckningsgrad på funktionsnivå.
Hur upptäcks blockerad åtkomst och avbruten leverans?
Urtag, borrningar, rotområden, undersidor, maskgränser och djupa radieövergångar kan skuggas även när ett tillgängligt kontrollområde ser acceptabelt ut. Granska den faktiska siktlinjen, munstyckets eller hjulströmmens geometri, fixtur, masker, återstuds och rörelseöverlappning. Utvecklingen måste utmana den minst tillgängliga angivna platsen, inte bara en lämplig yta.
Vid en avbruten cykel ska larmlogg, protokoll över flöde eller tillförsel av kulpeningsmedium, programrevision, position, banhistorik och tidsstämplar bevaras. Fastställ om maskinen återupptog bearbetningen på rätt plats och om varje komponent fick föreskriven rörelse och exponering. En markering om slutfört program räcker inte när en relevant övervakningskanal har fallerat eller produktens position är osäker.
Vilka underlag hör till varje beslut?
| Underlagsnivåer | Vad det kan fastställa | Vad den inte kan fastställa ensam |
|---|---|---|
| Processverifiering | Den kvalificerade strömmen och produktionskonfigurationen uppfyllde de åberopade kraven för intensitet, kulpeningsmedium, utrustning, rörelse och övervakning | Täckningsgrad av varje komponentfunktion, frånvaro av ytskador eller utmattningsfördelar |
| Acceptans av komponentyta | Erforderliga ytor uppfyller den godkända täckningsmetoden, maskgränser, yttillstånd, renlighet och dimensionskriterier | Almenintensitet, restspänningsdjupprofil eller livslängd |
| Komponentvalidering | Det specificerade materialet, geometrin och tillverkningsvägen ger det uppmätta resultatet för restspänning, utmattning, SCC eller annan applikation | Rutinkontroll av varje produktionscykel om inte det styrande kravet säger det |
| Underlag för mätsystem | Inspektions- eller mätmetoden är kapabel, repeterbar och används inom dess kvalificerade förhållanden | Godkännande av en viss komponent utan dess faktiska resultat |
Tabell 2. Processverifiering, komponentacceptans, komponentvalidering och mätsystemkapacitet besvarar olika frågor.
Mätning av restspänning eller utmattningstestning kan stödja applikationsvalidering när det anropas, men det är inte en rutinmässig ersättning för en ogiltig produktionsintensitetsregistrering. Likaså kvalificerar repeterbarhet eller mätsystemanalys inspektionssystemet; det ger inte det saknade resultatet för en viss komponent.

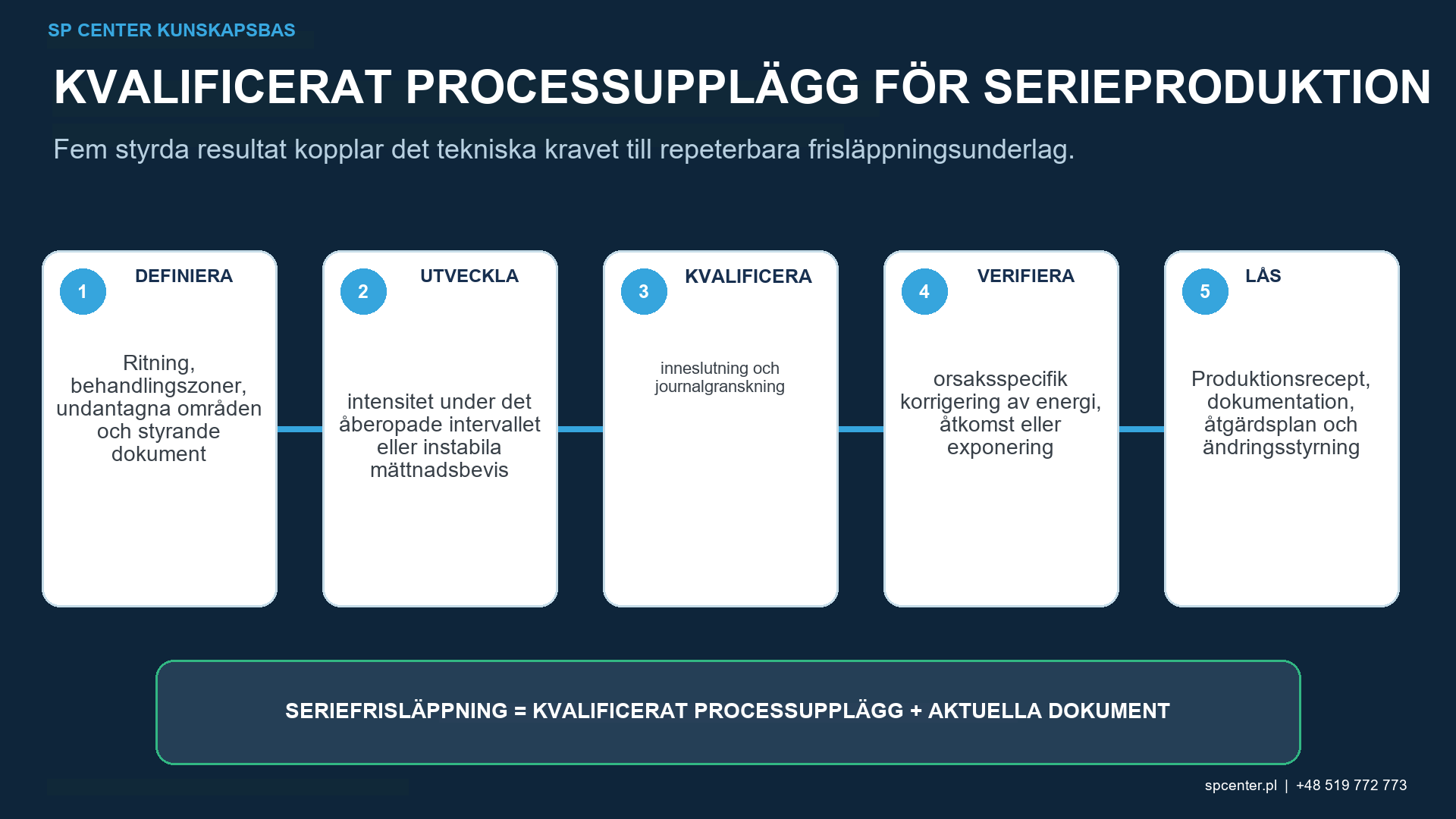

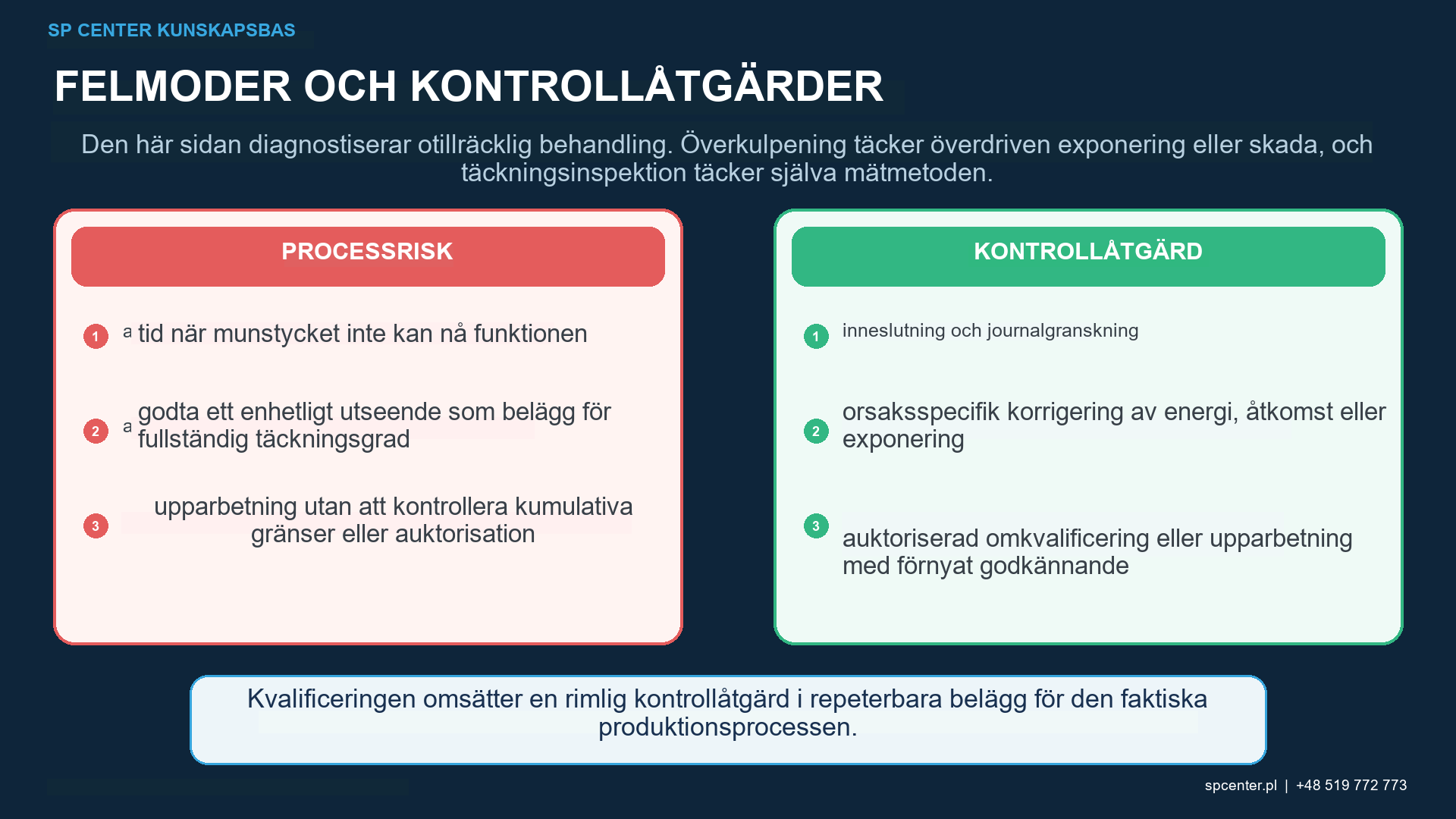

Vad ska hända när otillräcklig behandling misstänks?
Spärra produkten innan du experimenterar med korrigering. Fastställ det senast kända överensstämmande tillståndet med hjälp av oberoende dokumentation och inkludera alla serienummer eller partier som kan dela det misstänkta tillståndet. Begränsa inte det berörda fönstret utifrån ett antagande om nominellt programslutförande.
| Steg för beslut om fortsatt hantering | Beslut som krävs | Friskrivningsbevis |
|---|---|---|
| Innehåll | Stoppa påverkad bearbetning och identifiera det senast kända överensstämmande tillståndet och varje potentiellt påverkad serie- eller partiidentitet | Dokumenterad produktgräns, bevarade dokumentation och kontrollerad status |
| Klassificera | Identifiera om felet gäller intensitet, mättnadsbevis, åtkomst, täckningsgrad, cykelutförande, inspektion eller komponenttillstånd | Orsaksspecifik granskning kopplad till tillämpligt krav |
| Återställ kontroll | Korrigera den faktiska orsaken och avgör om konfigurationsändring eller omkvalificering krävs | Godkända inställningar, verktyg, program, kulpeningsmedium och verifieringsstatus |
| Besluta om fortsatt hantering av produkten | Erhålla den tekniska, kvalitets- eller kundbehörighet som krävs av den styrande dokument | Registrerat beslut om användning i befintligt skick, ombearbetning, reparation eller avvisning utan informell substitution |
| Ombearbetning vid godkännande | Bedöm kumulativ exponering, material, yta, dimensioner och processsekvens före ytterligare en cykel | Godkänd väg och spårbar total exponering |
| Återacceptera och frisläpp | Upprepa varje påverkad process- och komponentkontroll; lägg endast till validering när den anropas | Fullständiga resultat kopplade till den faktiska produkten och slutgiltig frisläppningsbehörighet |
Tabell 3. Återvinning är en kontrollerad produkthanteringsprocess, inte en informell förlängning av cykeltiden.
När är ytterligare exponering en giltig korrigering?
Ytterligare exponering kan endast övervägas när orsaken är känd, den erforderliga egenskapen är fysiskt tillgänglig, processupplägget tillåter ytterligare en genomgång och de kumulativa komponentgränserna förblir acceptabla. Den reparerar inte en ogiltig mättnadskurva, fel Typ av Almenprovplåt, blockerad munstycksbana, olämpligt medium, förlorad spårbarhet eller en täckningsmetod som inte kan lösa upp ytan.
Varje tidigare genomgång bidrar till kumulativ exponering. Granska kallbearbetning, ytråhet, dimensionsförändring, tuntsnittsförvrängning, kantintegritet, beläggningstillstånd och efterföljande värme- eller ytbehandling. Återbearbetning kräver den auktorisering som definieras av de styrande dokumenten och förnyat godkännande av varje påverkad egenskap.
Hur ska orsaken korrigeras?
- Intensitetsfel: återställ och verifiera den kvalificerade kulpeningsstrålen; kontrollera kulpeningsmedium, flöde, energitillförsel, avstånd, vinkel, munstyckets eller metarhjulets skick och Almen-systemets giltighet.
- Täckningsfel: korrigera exponering, bana, överlappning eller observationsförhållanden först efter att det har bekräftats att kulpeningsstrålen når det aktuella området.
- Åtkomstfel: ändra fixtur, orientering, maskering eller geometri för tillförseln av kulpeningsmediet genom den föreskrivna processen för ändringsstyrning och kvalificering.
- Avbruten körning: åtgärda felet i larm, medietillförsel eller rörelse och fastställ en spårbar återställningspunkt.
- Inspektionsfel: återställ den godkända metoden, belysningen, förstoringen, kalibreringen eller korrelationen; dra inte slutsatsen att ytan är godtagbar enbart utifrån utseendet.
- Komponentskada: Stoppa processen och följ den behörigt fastställda vägen för kontroll och beslut om fortsatt hantering. Kulpening får inte dölja en spricka, ett veck, en deformation eller något annat tillstånd som medför underkännande.
Vad bör specificeras i en offertförfrågan eller processkrav?
Ange styrd ritning och revision, material och värmebehandling, inkommande yttillstånd, behandlings- och maskeringskarta, åberopade specifikationer och revisioner, föreskriven Almen-intensitet och beteckning på Almenprovplåten, definition och observationsmetod för täckningsgrad, yt- och dimensionsgränser, satsidentitet och erforderlig dokumentation. Identifiera det mest svåråtkomliga området och eventuella begränsningar för ombearbetning.
En leverantör bör förklara hur utrustning, kulpeningsmedium, fixtur, maskering, rörelse, övervakning och acceptansunderlag är kopplade. Undvik kopierat tryck, avstånd eller tid från en annan komponent. En tekniskt jämförbar offert definierar det erforderliga resultatet och underlagen utan att tvinga fram ett okvalificerat recept.
Vilka dokumentation stöder slutgiltig release?
- Komponent-, serie- eller partiidentitet och exakta ritning- och specifikationsrevisioner.
- Kvalificerad maskin, kulpeningsmedium, fixtur, masker, program och kontrollerade processinställningar.
- Verifieringsdata för mättnad eller intensitet samt giltig status för Almen-provningsutrustningen.
- Medietillstånd, massflöde eller leverans, utrustningslarm och rörelsedokumentation enligt anrop.
- Funktionsspecifik täckningsgrad, yta, renhet och dimensionell acceptans.
- Avvikelsegräns, underlag på rotorsak, godkända ändringar och behörighet att besluta om fortsatt hantering.
- Total exponering och förnyade resultat för varje auktoriserad upparbetningscykel.
- Underlag för komponentvalidering endast där kvalificeringen eller kundkravet åberopar det.
Vad är underkulpening?
Underkulpening är en praktisk diagnostisk term för otillräcklig eller obevisad kulpening. Det kan betyda intensitet utanför det åberopade området, ofullständig täckningsgrad, blockerad åtkomst, avbruten exponering eller otillräckliga underlag för den specificerade ytan. Den styrande specifikationen bestämmer den formella beslutet om fortsatt hantering.
Betyder låg täckningsgrad alltid låg Almenintensitet?
Nej. Korrekt strömintensitet kan samexistera med ofullständig täckningsgrad när exponering, åtkomst, väg, maskering eller inspektion är otillräcklig. Omvänt bevisar inte fullständig täckningsgrad att intensiteten var inom det åberopade intervallet.
Kan extra exponering korrigera underkulpening?
Endast om orsaken är otillräcklig exponering, detaljen är åtkomlig och ett godkänt processupplägg medger ytterligare bearbetning. Längre tid korrigerar inte blockerad åtkomst, fel medier, ogiltiga intensitetsunderlag eller en olämplig kontrollmetod.
Visar korrekt Almenintensitet att en försänkt detalj verkligen kulpenades?
Nej. Almen-systemet karakteriserar ett standardiserat strömsvar. Täckningsgrad och åtkomst vid varje specificerad fördjupning, undersida, borrning eller radieövergång kräver separata underlag.
Kan Ett fluorescerande spårämne bevisa täckningsgrad?
Det kan endast stödja inspektion när metoden är godkänd, kvalificerad för den faktiska ytan och korrelerad med den accepterade täckningsmetoden. Ett spårningsresultat ensamt bevisar inte ytans integritet, dimensioner eller prestanda.
Får en misstänkt komponent återbearbetas automatiskt?
Nej. Återbearbetning kräver den behörighet som krävs enligt ritningen, specifikationen och kundsystemet. Kumulativ exponering, kallbearbetning, ytråhet, distorsion, beläggningar och tidigare cykler måste granskas före ytterligare ett steg.
Är underkulpening motsatsen till överkulpening?
De beskriver olika felriktningar, men ingen av dem har ett universellt tröskelvärde. Underkulpening avser otillräcklig eller obevisad behandling; överkulpening avser överdriven exponering, energi eller komponentskador. Båda kräver orsaksspecifika underlag.
Kan blästring ersätta en misslyckad kulpeningscykel?
Nej. Blästring används vanligen för rengöring eller ytberedning och ersätter inte en kvalificerad och styrd kulpeningsprocess eller dess underlag för intensitet, täckningsgrad och spårbarhet.
Viktiga slutsatser
- Underkulpening har ingen universell nedre tröskel för cykeltid.
- Låg intensitet, ofullständig täckningsgrad, blockerad åtkomst och avbruten rörelse är olika fel.
- Maskininställningar och ytans utseende är inte tillräckliga underlag i sig själva.
- Spärra produkten och klassificera det misslyckade kravet innan processen ändras.
- Extra tid hjälper endast när otillräcklig exponering är den faktiska orsaken och omarbetning är godkänd.
- Release kräver förnyad process och komponentunderlag kopplade till den berörda produkten.
Relaterade SP Center-guider
- Överbehandling vid kulpening: när för hög exponering skadar en komponent
- Täckningsinspektion av kulpening
- Mättnadskurva för kulpening
- Ytdefekter och kulpening
Tekniska källor
3. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
4. SAE AMS2430U: Kulpening, reviderad april 2018
5. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
Standardnotering: Tillämpa de fullständiga revisionerna som åberopas av ritningen, kontraktet och de vidareförda kundkraven. Denna guide skapar inte en universell tröskel för underkulpening eller godkänner produkthantering.
