Kontrollera övre intensitet, lokal exponering, kulpeningsmedium och kumulativa cykler, och bedöm sedan skador genom komponentspecifika yt-, dimensions- och prestandagränser.
Överkulpening är ett oacceptabelt process- eller komponenttillstånd där slagenergin, exponeringen, kulpeningsmedierna eller deras samverkan med materialet försämrar ett föreskrivet yt-, geometri- eller prestandakrav. Tillståndet kan inte definieras med en enda allmängiltig cykeltid. Processen kan uppfylla de nominella maskininställningarna och ändå vara oacceptabel vid en känslig kant, tunn vägg, hålkäl eller tidigare behandlad zon.
Vilka förhållanden kan orsaka överkulpening?
| Potentiell orsak | Mekanism eller händelse | Kontrollbevis |
|---|---|---|
| Intensitet över det kvalificerade fönstret | Partikelpåverkan överstiger den godkända övre gränsen | Giltiga mättnadsbevis och konfigurationsdokumentation |
| Överdriven lokal uppehållstid eller överlappning | Robotstopp, låg hastighet, upprepade passeringar eller banfel ökar lokal exponering | Program-, rörelse-, fotavtrycks- och händelsedokumentation |
| Fel kulpeningsmedium | Storlek, hårdhet, material, form eller kontaminering förändrar ytrespons | Inspektion av inkommande och driftblandning med spårbarhet av partier |
| Oväntat komponenttillstånd | Material, värmebehandling, beläggning, tunn vägg eller inkommande ytråhet skiljer sig åt | Delidentitet, skick och inkommande inspektion |
| Okontrollerad upprepad bearbetning | En andra cykel läggs till utan att kumulativ exponering bedöms | Cykelhistorik och uttryckligt omarbetningstillstånd |
| Inspektions- eller datafel | Täckningskonvention, programantal eller delstatus är felaktigt avläst | Oberoende postavstämning och metodverifiering |
Tabell 1. Undersökningen separerar händelsen, den fysiska mekanismen och underlagen som kan bekräfta den.

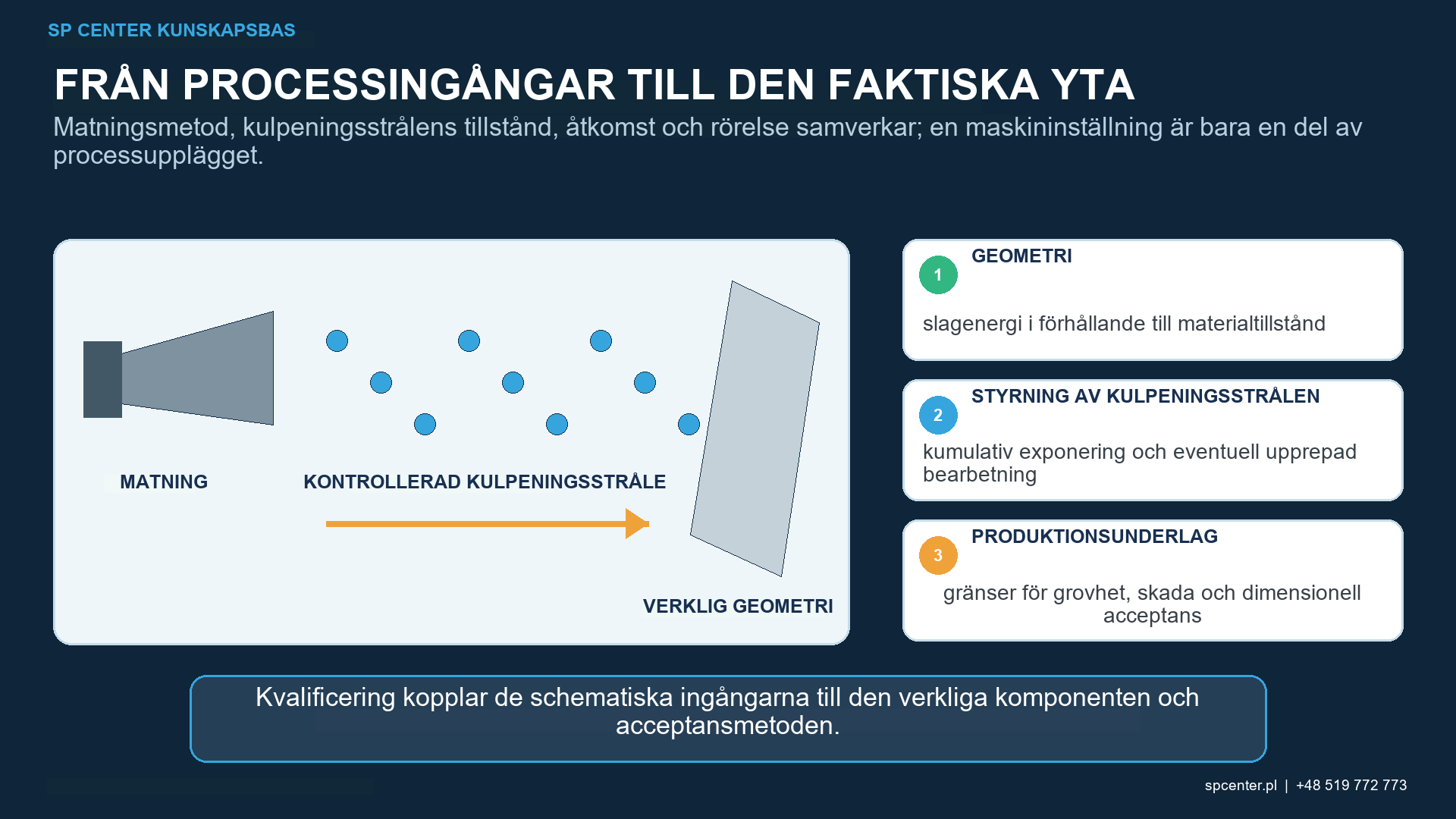

Överdriven exponering kan uppstå från en global cykelinställning eller en lokal händelse. En robottvekan, överlappande bana, fel index, manuell uppehållstid eller duplicerat program kan koncentrera effekter även när det nominella receptet är oförändrat. Medieförorening eller ett felaktigt komponenttillstånd kan också flytta svaret utanför den kvalificerade basen.
Almenintensitet, exponering och täckningsgrad är olika kontroller. Korrekt intensitet bevisar inte att komponenten fick den avsedda uppehållstiden och avtrycket. Omvänt kan längre exponering öka täckningsgraden utan att förbättra komponentresponsen i all oändlighet.

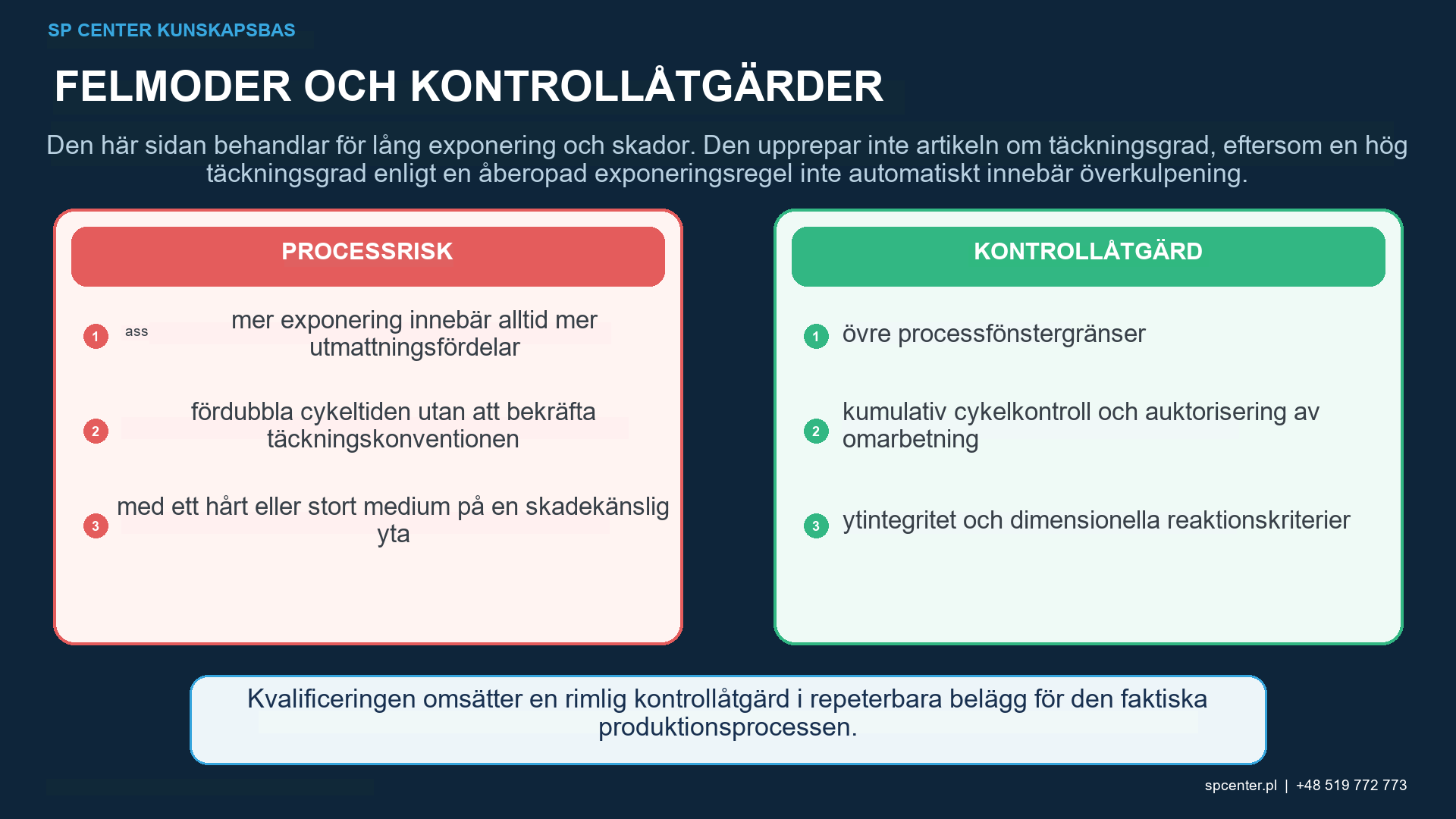

Vilka varningstecken bör stoppa frisläppning?
| Observerat symptom | Vad det kan indikera | Vad som behövs före beslut om fortsatt hantering |
|---|---|---|
| Ytråhet över gränsen | Energi, kulpeningsmedium, exponering eller inkommande texturfel | Definierad ytråhetsmetod, platser och baslinjejämförelse |
| Överlappningar, veck, sprickbildning eller kraftig intryckning | Ytskada eller olämplig material-processkombination | Kvalificerad inspektions- och design- eller reparationsmyndighet |
| Förvrängning eller dimensionsförlust | Obalanserad eller överdriven plastisk deformation | Dimensionskarta, sekvensgranskning och tillåten gräns |
| Ojämn textur | Banöverlappning, Problem med uppehåll, åtkomst eller blandade medier | Täckningskartläggning, mediekontroll och granskning av maskinhändelser |
| Ingen ytterligare prestandafördel | Responsen kan vara mättad eller en annan skademekanism kan dominera | Representativa underlag för restspänning eller utmattning vid behov |
Tabell 2. Ett symptom identifierar ett behov av utredning; det identifierar inte i sig självt grundorsaken.
Använd de inspektionsmetoder som anges i ritningen, kvalificeringen och kontraktet. Visuell undersökning kan avslöja uppenbara skador men kan inte ersätta specificerade underlag på ytråhet, dimension, metallografi, restspänning, oförstörande teckenförändringar eller prestanda.
Innebär hög täckningsgrad automatiskt överkulpening?
Nej. Täckningsgrad och överkulpening avser olika bedömningar. Om ett tillämpligt krav definierar 200 % täckningsgrad som en total exponering motsvarande två gånger den tid som krävs för 100 %, är detta en exponeringskonvention. Den visar inte automatiskt att skada har uppstått och garanterar inte någon ytterligare förbättring av utmattningsegenskaperna.
Den specificerade täckningsgraden måste hålla sig inom det kvalificerade processfönstret för det faktiska materialet och geometrin. Ytterligare exponering utöver den erforderliga konventionen kräver teknisk och kontraktuell auktoritet, inte ett antagande om att fler effekter är fördelaktiga.

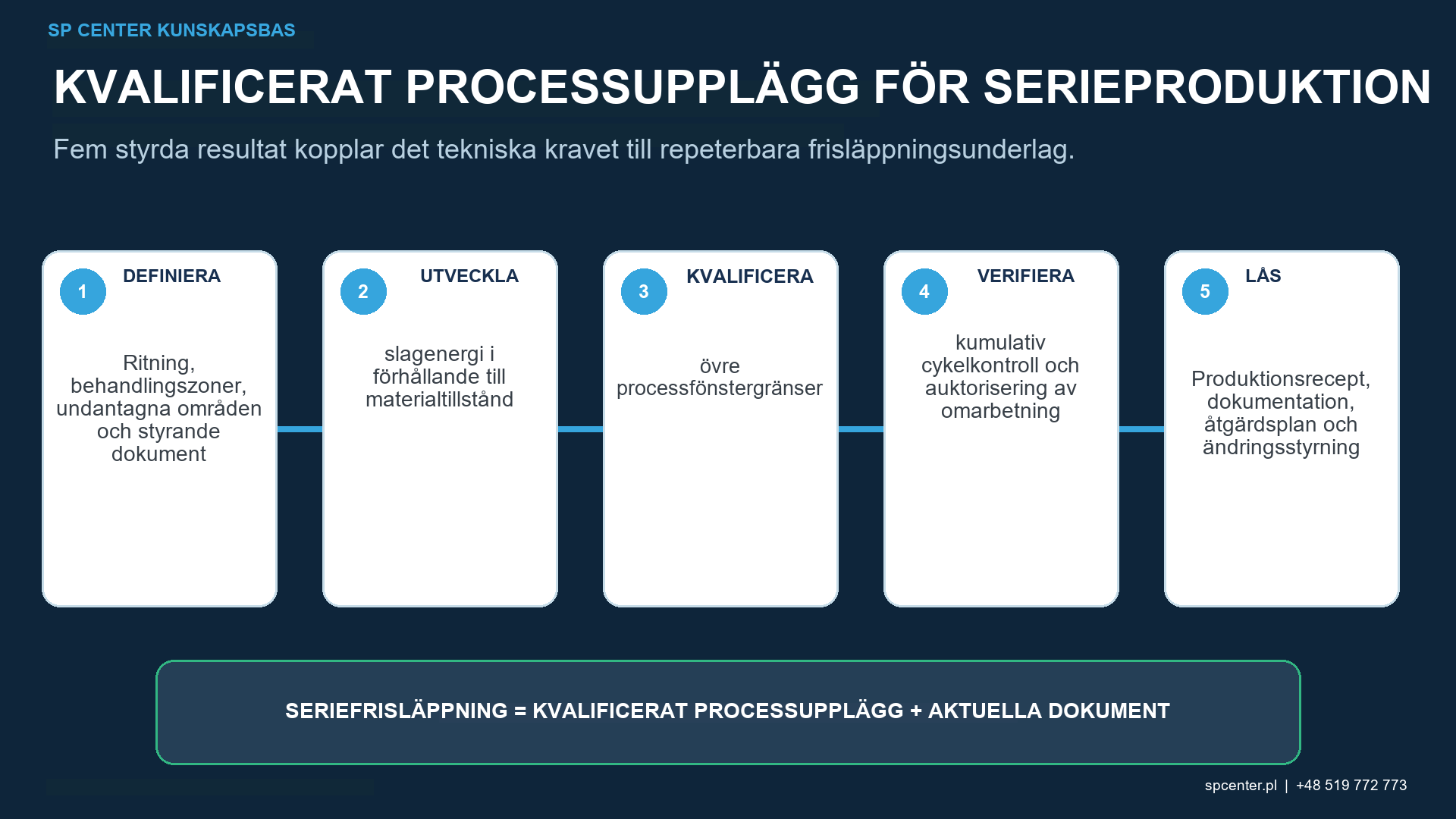

Hur ska det övre processfönstret kvalificeras?
- Frysmaterial, värmebehandling, inkommande yta, geometri, behandlingskarta och styrande krav.
- Definiera kulpeningsmedium, utrustning, intensitet, täckningskonvention, rörelse och övre exponeringsförhållanden.
- Utmana representativa skadekänsliga och värst överlappande platser utan att överskrida godkända stoppkriterier.
- Mät intensitet och täckningsgrad oberoende och inspektera åberopade ytor och dimensionella utdata.
- När konstruktionsfallet beror på dem, lägg till restspänning, utmattning eller funktionella underlag på representativt material och geometri.
- Godkänn övre gränser, larm, kumulativ cykellogik, omarbetningsbehörighet, dokumentation och omkvalificeringsutlösare.
Kvalificeringen måste inkludera den faktiska sekvensen. Behandlingar före eller efter kulpening, maskering, rengöring, värmeexponering, riktning och föregående kulpening kan ändra resultatet eller den tillgängliga marginalen.
Vilka underlag styrker ett acceptabelt resultat?
| Underlagsnivåer | Vad den fastställer | Vad den inte kan fastställa ensam |
|---|---|---|
| Intensitet | Strömmen uppfyllde den specificerade Almenintensiteten under definierade förhållanden | Komponentens täckningsgrad, ytråhet eller frånvaro av skador |
| Täckningsgrad | Den erforderliga ytan har den åberopade täckningsgraden | Att ytterligare exponering är fördelaktig eller ofarlig |
| Yta och dimensioner | Komponenten uppfyller åberopade villkor och toleransgränser | Restspänningsdjup eller utmattningsprestanda |
| Restspänning | Den uppmätta profilen på definierade platser enligt den angivna metoden | Förbättring av universell livslängd under drift |
| Utmattnings- eller funktionstest | Prestanda för det testade materialet, geometrin och belastningen | Automatisk överföring till en annan komponent eller ett annat processupplägg |
Tabell 3. Ingen enskild surrogat bevisar komponentens fullständiga skick.
Resultat av restspänning eller utmattning bör inte generaliseras bortom den testade basen. Ett användbart svar kan plana ut, omfördela eller kompenseras av ytråhet och skador beroende på material och process. Acceptansbeslutet följer det åberopade kravet, inte ett universellt antagande om exponering.
Hur ska misstänkt produkt hanteras?
Stoppa processen och begränsa alla potentiellt berörda produkter till det senast kända acceptabla tillståndet. Bevara program-, larm-, maskin-, kulpeningsmedium-, operatörs-, inspektions- och cykelhistorikdokumentation. Stäm av delidentiteten med varje utförd passering och identifiera om tillståndet är globalt eller lokalt.
Omarbeta, polera, blanda eller acceptera inte ytan automatiskt. Kumulativ exponering och materialborttagning kan förvärra skador eller radera underlag. Avhjälpande måste komma från tillämplig design-, reparations-, kvalitets- och kundbehörighet.
Vanliga frågor
Vad är överkulpening?
Det är ett oacceptabelt process- eller komponenttillstånd där stötenergi, exponering, kulpeningsmedium eller deras interaktion med delen försämrar en önskad yta, geometri eller prestandaresultat.
Finns det en universell gräns för överkulpening?
Nej. Den övre gränsen beror på material, värmebehandling, geometri, inkommande yta, kulpeningsmedium, utrustning och de gällande acceptanskraven.
Innebär 200 %-täckningsgrad överkulpening?
Inte automatiskt. Där det styrande kravet definierar 200 % som dubbelt så lång exponeringstid som behövs för 100 %, är det en exponeringskonvention. Det är endast acceptabelt inom de kvalificerade komponent- och processgränserna.
Kan korrigerad Almenintensitet utesluta överkulpening?
Nej. Intensiteten karaktäriserar strömmen. Lokal uppehållstid, överlappning, komponentgeometri, medietillstånd, ytråhet, dimensioner och ytintegritet förblir separata frågor.
Vad är varningssignaler?
Möjliga tecken inkluderar överdriven ytråhet, kraftig intryckning, överlappningar eller sprickbildning, distorsion, dimensionsförlust och ojämnt yttillstånd. Var och en måste bedömas med den godkända metoden.
Kan en komponent som har överbehandlats genom kulpening kulpenas på nytt för att korrigera resultatet?
Inte automatiskt. Ytterligare exponering kan förvärra skadan. Stoppa processen, spärra komponenten och inhämta beslut om fortsatt hantering från behörig konstruktions-, reparations- och avtalsfunktion.
Hur ska dubbletter av cykler förhindras?
Koppla del- och partiidentitet till programkörning, cykelräkning och operatörs- eller systembekräftelse, definiera sedan larm och auktorisering för eventuell upprepad bearbetning.
Hur kvalificeras en övre processgräns?
Utmana den föreslagna övre regionen på representativt material och geometri, övervaka intensitet och täckningsgrad, och bedöm varje åberopad yta, dimension, restspänning eller prestandagräns.
Viktiga slutsatser
- Det finns ingen allmängiltig tids- eller intensitetsgräns för överkulpening som gäller för alla komponenter.
- Lokal uppehållstid, överlappning, fel kulpeningsmedium och dubbla cykler kan ha lika stor betydelse som det nominella receptet.
- Korrekt intensitet och specificerad täckningsgrad bevisar inte ensamma frånvaron av skador.
- Korrekt föreskriven och kvalificerad täckningsgrad på 200 % innebär inte automatiskt överkulpening.
- Yta, dimensioner, restspänning och utmattning förblir separata underlagsnivåer.
- Spärra misstänkt produkt och inhämta uttryckligt tillstånd före eventuell omarbetning.
Relaterade SP Center-guider
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
6. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Använd de fullständiga dokument som anges i ritning och kontrakt. Denna artikel definierar inte en universell skadegräns eller godkänner omarbetning.
