Obere Intensität, lokale Exposition, Strahlmittel und kumulierte Zyklen lenken und Schäden anhand bauteilspezifischer Oberflächen-, Maß- und Funktionsgrenzen bewerten

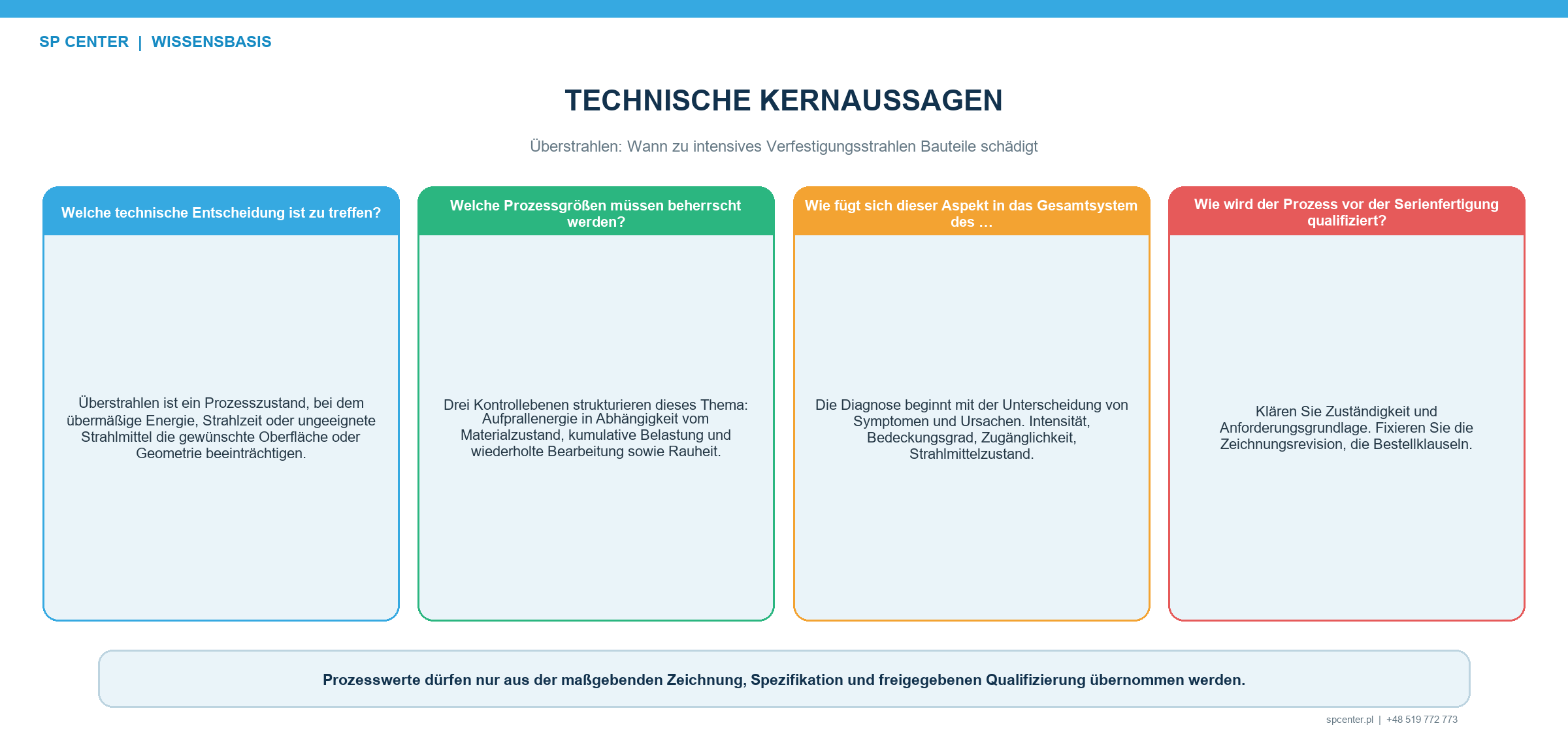

Überstrahlen bezeichnet einen unzulässigen Prozess- oder Bauteilzustand, bei dem Auftreffenergie, Exposition, Strahlmittel oder ihre Wechselwirkung mit dem Werkstoff eine geforderte Oberfläche, Geometrie oder Funktion verschlechtert. Der Zustand ist nicht durch eine allgemeingültige Zykluszeit definiert. Eine Bearbeitung kann nominale Maschineneinstellungen einhalten und an empfindlicher Kante, dünner Wand, Kerbe oder bereits bearbeiteter Zone dennoch unzulässig sein.
Welche Bedingungen können Überstrahlen verursachen?
| Mögliche Ursache | Mechanismus oder Ereignis | Lenkungsnachweis |
|---|---|---|
| Intensität oberhalb des qualifizierten Fensters | Auftreffbedingungen überschreiten die freigegebene Obergrenze | Gültiger Sättigungsnachweis und Konfigurationsaufzeichnungen |
| Zu lange lokale Verweilzeit oder Überlappung | Roboterstopp, geringe Geschwindigkeit, Wiederholfahrt oder Bahnfehler erhöhen lokal die Exposition | Programm-, Bewegungs-, Strahlbild- und Ereignisaufzeichnungen |
| Falsches Strahlmittel | Größe, Härte, Werkstoff, Form oder Verunreinigung ändert die Oberflächenreaktion | Prüfung von Neustrahlmittel und Betriebsgemisch mit Losrückverfolgbarkeit |
| Unerwarteter Bauteilzustand | Werkstoff, Wärmebehandlung, Beschichtung, dünne Wand oder Eingangsrauheit weicht ab | Bauteilidentität, Zustandsangabe und Eingangsprüfung |
| Ungelenkte Wiederholungsbearbeitung | Ein zweiter Zyklus wird ohne Bewertung der kumulierten Exposition ergänzt | Zyklushistorie und ausdrückliche Nacharbeitsfreigabe |
| Prüf- oder Datenfehler | Bedeckungsgradkonvention, Anzahl der Programmabläufe oder Bauteilstatus wird falsch ausgelegt | Unabhängiger Aufzeichnungsabgleich und Methodenverifizierung |
Tabelle 1. Die Untersuchung trennt Ereignis, physikalischen Mechanismus und bestätigenden Nachweis.
Übermäßige Exposition kann aus der globalen Zykluseinstellung oder einem lokalen Ereignis entstehen. Roboterverzögerung, Bahnüberlappung, falscher Bahnabstand, manuelle Verweilzeit oder doppelter Programmablauf können Einschläge konzentrieren, obwohl die nominelle Prozessvorgabe unverändert ist. Verunreinigtes Strahlmittel oder ein falscher Bauteilzustand kann die Reaktion ebenfalls außerhalb der qualifizierten Grundlage verschieben.
Almen-Intensität, Exposition und Bedeckungsgrad sind unterschiedliche Lenkgrößen. Eine korrekte Intensität belegt weder vorgesehene Verweilzeit noch Strahlbild am Bauteil. Längere Exposition kann den Bedeckungsgrad erhöhen, ohne das Bauteilverhalten unbegrenzt zu verbessern.

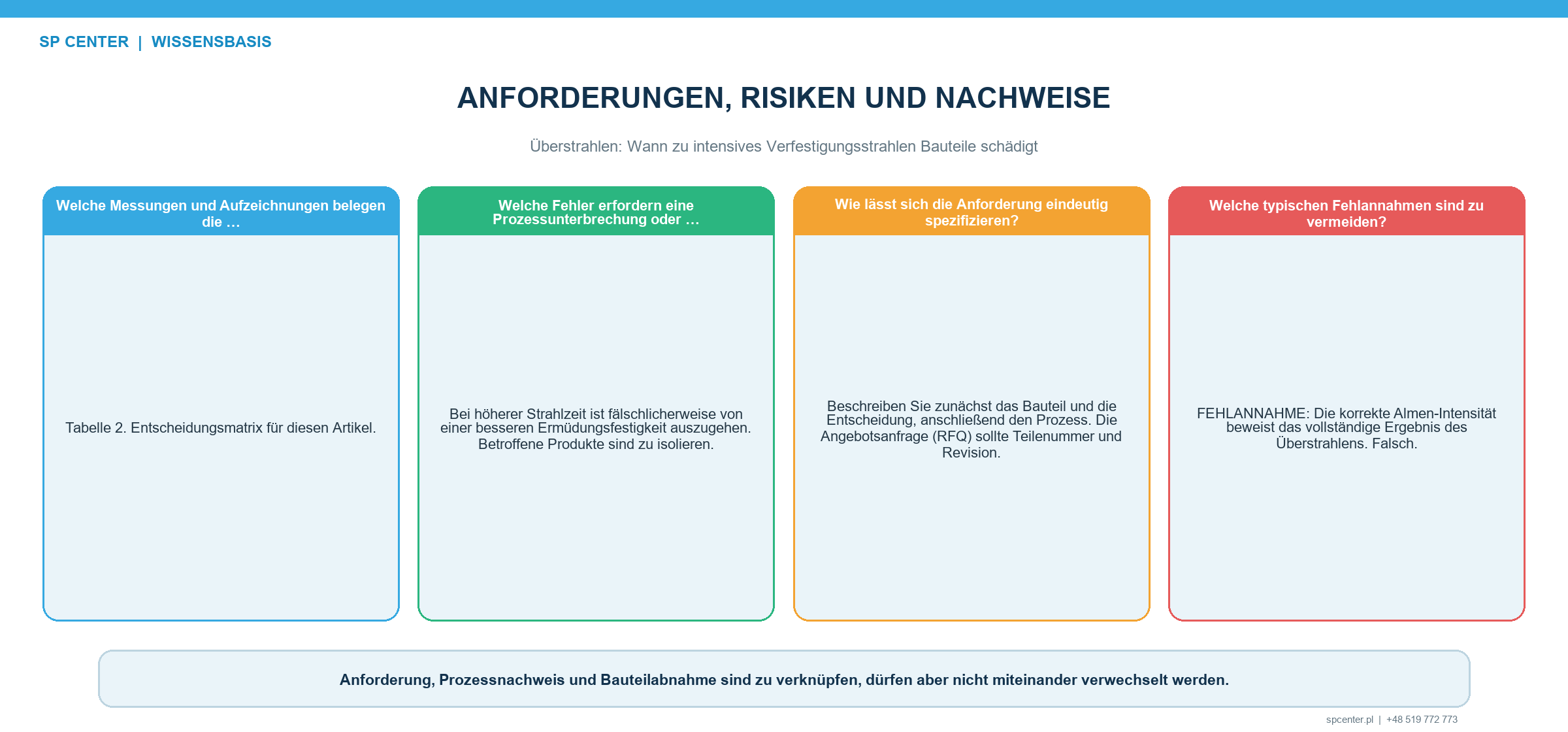

Welche Anzeichen verhindern die Freigabe?
| Beobachtetes Anzeichen | Mögliche Bedeutung | Vor der Entscheidung erforderlich |
|---|---|---|
| Rauheit oberhalb der Grenze | Nicht passende Energie, Strahlmittel, Exposition oder Eingangstextur | Definiertes Rauheitsverfahren, Messstellen und Vergleich mit Ausgangszustand |
| Falten, Aufwerfungen, Risse oder starke Eindrücke | Oberflächenschaden oder ungeeignete Werkstoff-Prozess-Kombination | Qualifizierte Prüfung und zuständige Konstruktions- oder Reparaturverantwortung |
| Verzug oder Maßverlust | Unausgewogene oder übermäßige plastische Verformung | Maßkartierung, Reihenfolgeprüfung und zulässige Grenze |
| Ungleichmäßige Textur | Problem mit Bahnüberlappung, Verweilzeit, Zugang oder Strahlmittelmischung | Bedeckungsgradkartierung, Strahlmittelprüfung und Anlagenereignisse |
| Kein weiterer Funktionsnutzen | Wirkung kann gesättigt sein oder ein anderer Schadensmechanismus überwiegen | Repräsentativer Eigenspannungs- oder Ermüdungsnachweis bei Forderung |
Tabelle 2. Ein Anzeichen erfordert eine Untersuchung, benennt aber nicht automatisch die Ursache.
Maßgebend sind die Prüfverfahren aus Zeichnung, Qualifizierung und Vertrag. Eine Sichtprüfung kann offensichtliche Schäden erkennen, ersetzt jedoch keine geforderte Rauheits-, Maß-, Metallografie-, Eigenspannungs-, zerstörungsfreie oder Funktionsprüfung.
Bedeutet ein hoher Bedeckungsgrad automatisch Überstrahlen?
Nein. Bedeckungsgrad und Überstrahlen betreffen unterschiedliche Entscheidungen. Definiert eine anwendbare Forderung 200 % Bedeckungsgrad durch eine Gesamtexpositionszeit gleich dem Doppelten der für 100 % erforderlichen Zeit, handelt es sich um eine Expositionskonvention. Sie belegt weder automatisch einen Schaden noch einen zusätzlichen Ermüdungsnutzen.
Der geforderte Bedeckungsgrad muss innerhalb des für Werkstoff und Geometrie qualifizierten Prozessfensters liegen. Zusätzliche Exposition über die aufgerufene Konvention hinaus benötigt technische und vertragliche Befugnis und darf nicht mit einem allgemeinen Nutzen weiterer Einschläge begründet werden.

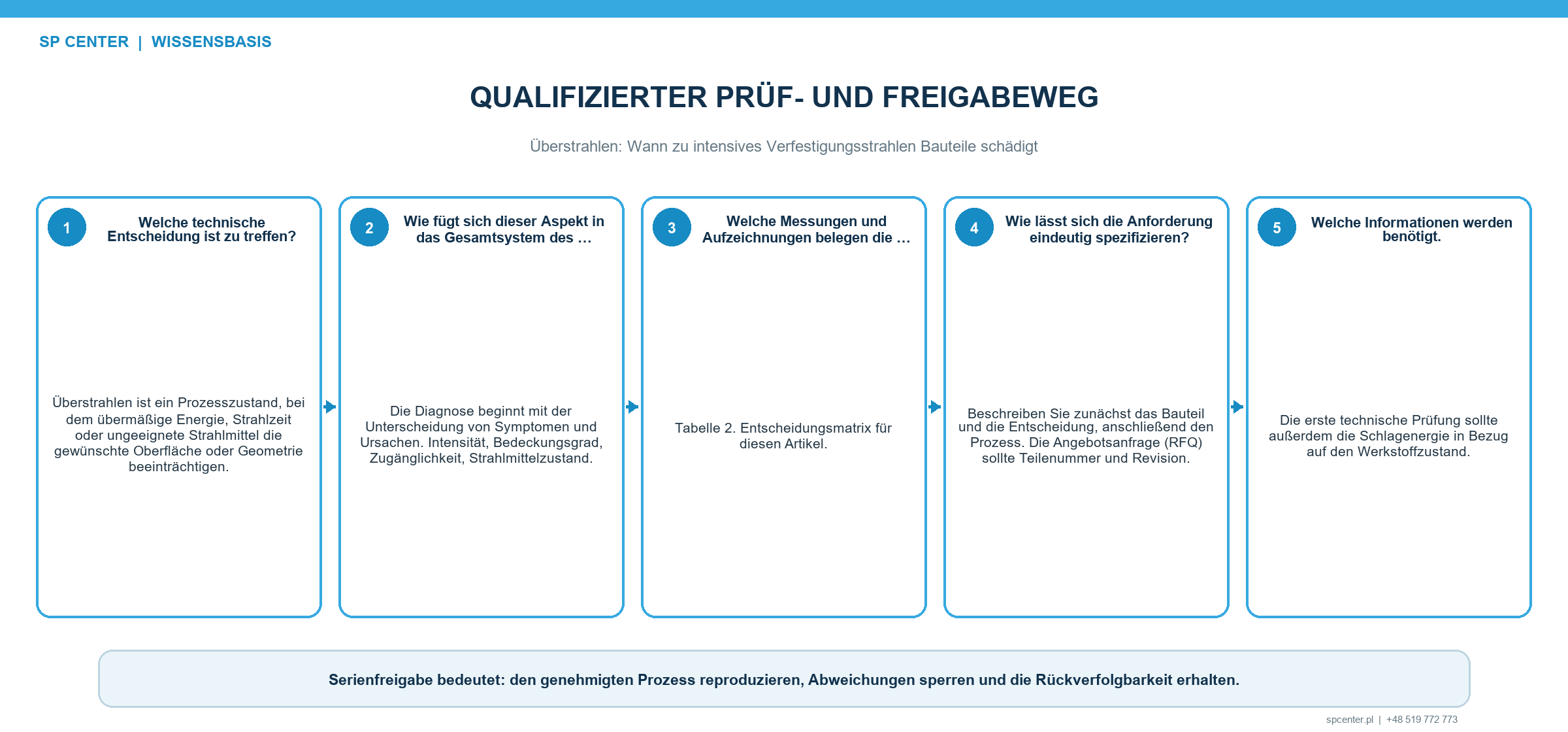

Wie wird die obere Prozessgrenze qualifiziert?
- Werkstoff, Wärmebehandlung, Eingangsoberfläche, Geometrie, Bearbeitungsplan und maßgebende Forderungen festlegen.
- Strahlmittel, Anlage, Intensität, Bedeckungsgradkonvention, Bewegung und obere Expositionsbedingungen definieren.
- Repräsentative schadensempfindliche und am stärksten überlappte Stellen prüfen, ohne freigegebene Abbruchkriterien zu überschreiten.
- Intensität und Bedeckungsgrad getrennt messen und aufgerufene Oberflächen- und Maßgrößen prüfen.
- Wenn die Auslegung darauf beruht, Eigenspannungs-, Ermüdungs- oder Funktionsnachweise an repräsentativem Werkstoff und repräsentativer Geometrie ergänzen.
- Obergrenzen, Alarme, Logik kumulierter Zyklen, Nacharbeitsbefugnis, Aufzeichnungen und Requalifizierungsauslöser freigeben.
Die reale Prozessfolge gehört zur Qualifizierung. Bearbeitungen vor oder nach dem Strahlen, Maskierung, Reinigung, Wärmeeinwirkung, Richten und eine frühere Strahlbehandlung können Ergebnis oder verfügbare Reserve verändern.
Welche Nachweise belegen ein zulässiges Ergebnis?
| Nachweisebene | Was sie belegt | Was sie allein nicht belegt |
|---|---|---|
| Intensität | Der Strahl erfüllte unter definierten Bedingungen die geforderte Almen-Intensität | Bedeckungsgrad, Rauheit oder Schadensfreiheit am Bauteil |
| Bedeckungsgrad | Die geforderte Oberfläche besitzt den aufgerufenen Bedeckungsgrad | Dass weitere Exposition nützlich oder unschädlich ist |
| Oberfläche und Maße | Das Bauteil erfüllt aufgerufene Zustands- und Toleranzgrenzen | Tiefe der Eigenspannung oder Ermüdungsverhalten |
| Eigenspannung | Das gemessene Profil an definierten Stellen nach angegebenem Verfahren | Allgemeingültige Lebensdauerverbesserung im Betrieb |
| Ermüdungs- oder Funktionsprüfung | Verhalten für geprüften Werkstoff, Geometrie und Belastung | Automatische Übertragung auf anderes Bauteil oder anderen Prozess |
Tabelle 3. Keine einzelne Ersatzgröße belegt den vollständigen Bauteilzustand.
Eigenspannungs- oder Ermüdungsergebnisse dürfen nicht über die geprüfte Grundlage hinaus verallgemeinert werden. Je nach Werkstoff und Prozess kann ein Nutzen ein Plateau erreichen, sich umverteilen oder durch Rauheit und Schäden überlagert werden. Die Abnahme folgt der aufgerufenen Forderung und keiner allgemeinen Annahme zur Exposition.
Wie wird verdächtiges Produkt behandelt?
Prozess stoppen und alle möglicherweise betroffenen Produkte bis zum letzten zulässigen Zustand sperren. Programm-, Alarm-, Anlagen-, Strahlmittel-, Bediener-, Prüf- und Zyklushistorie sichern. Bauteilidentität mit jeder ausgeführten Bearbeitungsfahrt abgleichen und klären, ob die Abweichung global oder lokal ist.
Nicht automatisch nachstrahlen, polieren, verschleifen oder freigeben. Kumulierte Exposition und Werkstoffabtrag können Schäden vergrößern oder Nachweise beseitigen. Die Entscheidung trifft die anwendbare Konstruktions-, Reparatur-, Qualitäts- und Kundenverantwortung.
Häufig gestellte Fragen
Was bedeutet Überstrahlen beim Verfestigungsstrahlen?
Es ist ein unzulässiger Prozess- oder Bauteilzustand, bei dem Auftreffenergie, Exposition, Strahlmittel oder ihre Wechselwirkung mit dem Bauteil eine geforderte Oberfläche, Geometrie oder Funktion verschlechtert.
Gibt es eine allgemeingültige Grenze für Überstrahlen?
Nein. Die Obergrenze hängt von Werkstoff, Wärmebehandlung, Geometrie, Eingangsoberfläche, Strahlmittel, Anlage und den maßgebenden Abnahmeforderungen ab.
Bedeutet 200 % Bedeckungsgrad automatisch Überstrahlen?
Nein. Definiert die maßgebende Forderung 200 % als doppelte Expositionszeit bis zum Erreichen von 100 %, handelt es sich um eine Expositionskonvention. Zulässig ist sie nur innerhalb der qualifizierten Bauteil- und Prozessgrenzen.
Schließt eine korrekte Almen-Intensität Überstrahlen aus?
Nein. Die Intensität kennzeichnet den Strahl. Lokale Verweilzeit, Überlappung, Bauteilgeometrie, Strahlmittelzustand, Rauheit, Maße und Oberflächenintegrität bleiben getrennte Fragen.
Welche Anzeichen sind möglich?
Möglich sind übermäßige Rauheit, starke Eindrücke, Falten, Aufwerfungen oder Risse, Verzug, Maßverlust und ungleichmäßiger Oberflächenzustand. Jedes Anzeichen ist mit dem freigegebenen Verfahren zu bewerten.
Kann ein überstrahltes Bauteil durch weiteres Strahlen korrigiert werden?
Nicht automatisch. Zusätzliche Exposition kann den Schaden vergrößern. Prozess stoppen, Bauteil sperren und eine Entscheidung der zuständigen Konstruktions-, Reparatur- und Vertragsverantwortung einholen.
Wie werden doppelte Zyklen verhindert?
Bauteil- und Losidentität mit Programmausführung, Zykluszahl und Bediener- oder Systembestätigung verknüpfen und Alarme sowie Freigaberegeln für jede Wiederholungsbearbeitung festlegen.
Wie wird die obere Prozessgrenze qualifiziert?
Den vorgeschlagenen oberen Bereich an repräsentativem Werkstoff und repräsentativer Geometrie prüfen, Intensität und Bedeckungsgrad überwachen und jede aufgerufene Oberflächen-, Maß-, Eigenspannungs- oder Funktionsgrenze bewerten.
Die wichtigsten Punkte
- Überstrahlen besitzt keine allgemeingültige Zeit- oder Intensitätsgrenze für alle Bauteile.
- Lokale Verweilzeit, Überlappung, falsches Strahlmittel und doppelte Zyklen können ebenso wichtig sein wie die Nennvorgabe.
- Korrekte Intensität und geforderter Bedeckungsgrad belegen allein keine Schadensfreiheit.
- 200 % Bedeckungsgrad ist bei korrekter Forderung und Qualifizierung nicht automatisch Überstrahlen.
- Oberfläche, Maße, Eigenspannung und Ermüdung bleiben getrennte Nachweisebenen.
- Verdächtige Produkte sperren und vor jeder Wiederholungsbearbeitung ausdrückliche Befugnis einholen.
Weiterführende Leitfäden von SP Center
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
4. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
5. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
6. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Maßgebend sind die vollständigen durch Zeichnung und Vertrag aufgerufenen Dokumente. Dieser Artikel definiert keine allgemeingültige Schadensgrenze und erteilt keine Nacharbeitsfreigabe.
