Kulpening och spänningskorrosion

När tryckrestspänning kan stödja SCC-kontroll – och vilka komponentunderlag som fortfarande krävs

Kulpening kan stödja kontrollen av spänningskorrosionssprickbildning (SCC) genom att minska ett skadligt dragspänningsbidrag vid eller nära ytan. Den fördelen är villkorad. SCC kräver interaktion mellan ett känsligt material, en specifik miljö och ett skadligt spänningstillstånd; kulpening förändrar bara en del av det systemet. Det gör inte en känslig legering korrosionsskyddad och ersätter inte materialval, miljökontroll, beläggningar, inspektion eller representativ SCC-validering.

Figur 1. Risken för SCC beror på samspelet mellan ett känsligt material, en specifik miljö och ett skadligt dragspänningstillstånd.

Vad måste vara sant innan kulpening kan hjälpa med SCC?

Den tekniska granskningen måste beakta den faktiska legeringen och värmebehandlingsförhållandena, den kemiska och termiska miljön, källan och riktningen för dragspänningar, den ritningsdefinierade kritiska ytan och det bibehållna restspänningsfältet efter all efterföljande tillverknings- och serviceexponering. Ett generellt påstående att tryckspänning är fördelaktigt räcker inte för att godkänna en komponent.

Restspänning är inte permanent under alla förhållanden. Förhöjd temperatur, cyklisk belastning, plastisk deformation, bearbetning, slipning, rätning eller en inkompatibel nedströmsprocess kan slappna av, omfördela eller ta bort det behandlade lagret. Kvalificeringen bör därför representera produktionssekvensen och de användningsförhållanden som är relevanta för påståendet.

Vilka fyra beslutsdimensioner måste granskas tillsammans?

Beslutsdimension	Fråga som besvaras	Underlag som behövs
Material-miljökänslighet	Är den faktiska legeringen och värmebehandlingsförhållandena känsliga i den specificerade miljön?	Tillämpliga materialdata, kundkrav och representativa SCC-underlag
Spänningstillstånd	Finns skadliga dragspänningar och finns gynnsamma tryckrestspänningar kvar i den kritiska zonen?	Tillverkningshistorik, belastnings- och temperaturgranskning, samt komponentspecifika underlag på restspänningar där så krävs
Yt- och beläggningstillstånd	Kan ytråhet, kontaminering, inbäddade medier, skador eller diskontinuitet i beläggningen förändra det lokala korrosionsbeteendet?	Inkommande och slutlig ytacceptans, kontroller av mediekompatibilitet och beläggningsverifiering
Geometri och åtkomst	Kan den kvalificerade strömmen nå hela den ritningsdefinierade zonen utan att skada intilliggande funktioner?	Åtkomststudie, maskeringsplan, underlag för täckningsgrad och funktionsspecifik inspektion

Tabell 1. Ingen enskild rad etablerar SCC-kontroll på egen hand. Kvalificeringsfallet är endast försvarbart när alla tillämpliga dimensioner hänvisar till samma deltillstånd och driftsmiljö.

Hur kan kulpening förändra spänningstillståndet nära ytan?

Upprepade kontrollerade stötar deformerar plastiskt ett grunt ytlager. Elastisk begränsning från det omgivande materialet kan lämna lagret i kompression efter stöten. Om dragspänning krävs för sprickinitiering eller spricktillväxt i den relevanta SCC-mekanismen, kan ett bibehållet tryckrestspänningsfält minska den effektiva dragkraften vid ytan.

Storleken och djupet på komponentens restspänningsfält kan inte avläsas direkt från Almenintensiteten. De beror på materialegenskaper, hårdhet, tidigare tillverkning, kulpeningsmedium, intensitet, täckningsgrad, geometri, anslagsvinkel och exponering. Komponentspecifik restspänningsmätning är ett valideringsverktyg vid behov; det är inte en rutinmässig ersättning för Almen-verifiering, täckningsinspektion eller konfigurationskontroll.

Varför kan ytan och beläggningens tillstånd vända den förväntade nyttan?

Kulpening förändrar yttopografin. Överdriven ytråhet, veck, kantskador, inbäddade partiklar, kontaminering av främmande metaller eller en olämplig rengöringsväg kan skapa lokala korrosionsplatser eller störa ett beläggningssystem. Medieval och renlighet måste därför vara kompatibelt med komponenten, miljön och nedströms ytbehandling. Rätt kontrollväg beror på den åberopade specifikationen och den godkända processplanen.

Maskering och åtkomst spelar också roll. En nominellt korrekt process kan lämna ett obehandlat band, överbehandla en utesluten yta eller skada en beläggningsgräns. Täckningsgraden måste utvärderas på den erforderliga komponentytan med den godkända metoden; ett tillfredsställande Almen-resultat visar inte åtkomst eller täckningsgrad på en hålkäl, ett hål, en kant eller en skärmad funktion.

Figur 2. Processverifiering, komponentytaacceptans och komponentvalidering besvarar olika tekniska frågor.

Vilket underlag hör till processverifiering, ytaacceptans och komponentvalidering?

Underlagsnivåer	Representativa kontroller eller resultat	Vad det inte bevisar i sig självt
Processverifiering	Almen-system, intensitetsbestämning eller verifiering, medietillstånd, utrustning, fixtur, rörelse och övervakade parametrar	Komponentens SCC-motstånd i dess driftsmiljö
Acceptans av komponentyta	Täckningsgrad på det specificerade området, maskeringsgränser, renhet, beläggningstillstånd, grovhet eller dimensioner vid anrop	Bibehållen restspänningsdjupprofil eller långsiktig SCC-prestanda
Komponentvalidering	Restspänningsprofil, representativt SCC-test, kombinerad belastning eller miljöbevis som krävs enligt kvalificeringsplanen	Automatisk frisläppning av varje produktionsparti utan de specificerade produktionskontrollerna

Tabell 2. De tre bevislagren är kompletterande, inte utbytbara. Ett komplett kvalificerings- eller frisläppningspaket innehåller endast de underlag som krävs enligt de styrande dokumenten, men varje punkt måste besvara den fråga som den är tilldelad.

Hur ska en SCC-relaterad kulpeningsprocess kvalificeras?

Bekräfta den kontrollerade ritningen, specifikationshierarkin, materialtillstånd, kritiska ytor, servicemiljö och SCC-anspråk.
Definiera den faktiska maskinen, mediet, munstyckets eller hjulets konfiguration, fixturen, maskeringen, rörelsen, behandlingssekvensen och övervakningsprocessupplägget.
Bestäm eller verifiera Almenintensiteten med hjälp av den åberopade metoden och kvalificerad konfiguration.
Fastställ den exponering som behövs för att uppnå den specificerade täckningsgraden på representativ geometri utan oacceptabla yt- eller dimensionseffekter.
Validera komponentresponsen som krävs av kvalificeringsplanen, såsom bibehållen restspänning, beläggningskompatibilitet eller representativ SCC-prestanda.
Godkänn driftsgränser, reaktionsplaner, dokumentation, ändringskontroll och omkvalificeringsutlösare före serieproduktion.

Om ett kundtillägg, en testmetod eller ett acceptanskriterium saknas, bör produktionen avbrytas medan ett kontrollerat tekniskt förtydligande erhålls. Intern erfarenhet kan inte i tysthet ersätta ett kontraktskrav.

Vilka ändringar kan ogiltigförklara den befintliga kvalifikationen?

Material- eller värmebehandlingsändringar, en annan miljö, geometri- eller åtkomständring, en annan grupp av kulpeningsmedier, maskin- eller munstyckskonfiguration, ändrad maskering, en annan sekvens, ytfinish, rengörings- eller beläggningsprocessupplägg och högre driftstemperatur kan påverka representativiteten. Det styrande förfarandet bör definiera godkännande- och omkvalificeringsvägen. Inte varje ändring kräver samma åtgärd, men ingen materialändring bör accepteras genom antagande.

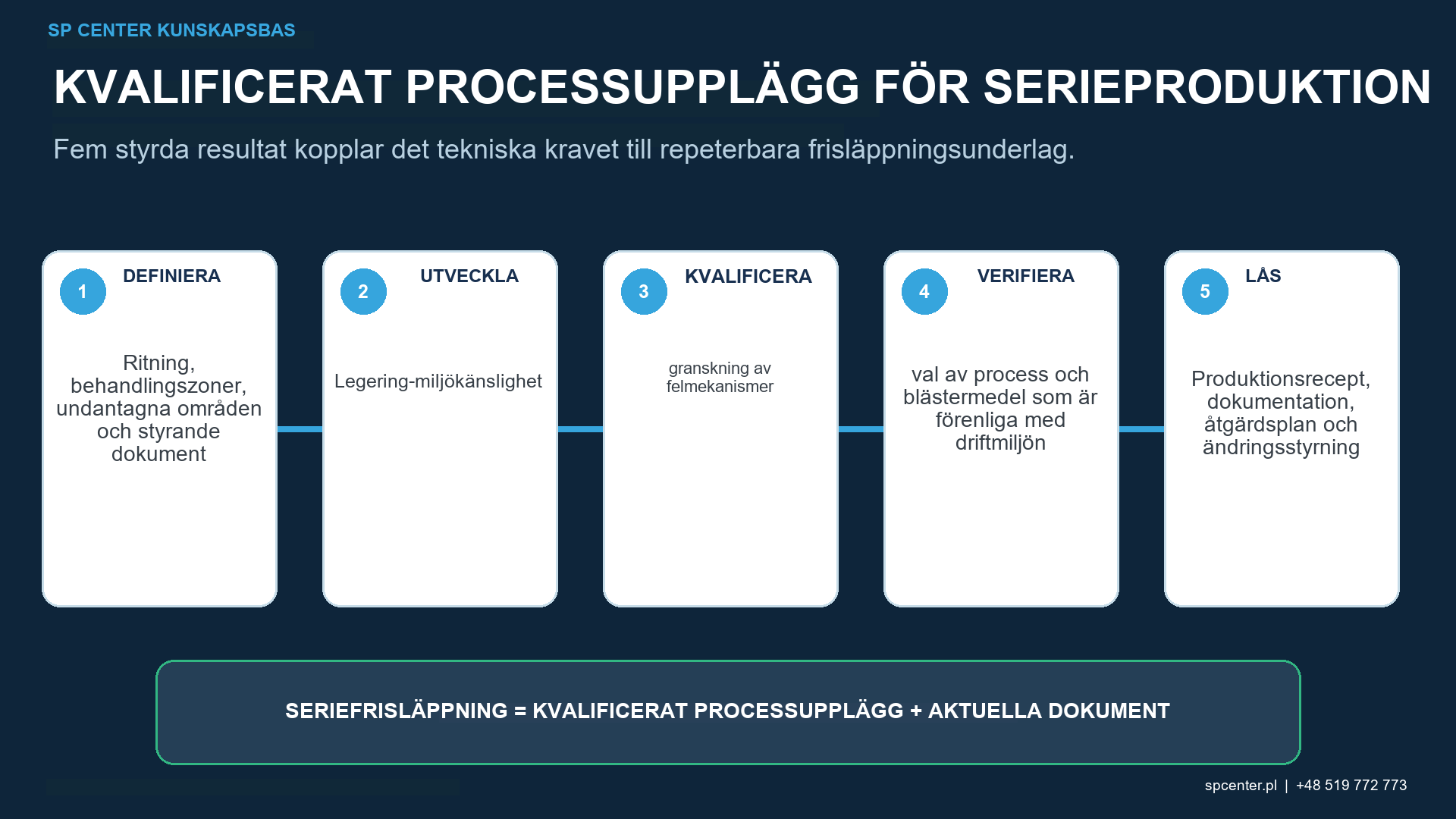

Figur 3. Kvalificeringen kopplar komponentens faktiska tillstånd och driftsmiljö till ett styrt processupplägg för produktionen.

Vilka förhållanden kräver inneslutning eller teknisk granskning?

Observerat tillstånd	Omedelbar hantering	Teknisk fråga
Intensitet eller övervakad parameter utanför den godkända gränsen	Begränsa påverkad produktion och följ den godkända reaktionsplanen	Bibehölls den kvalificerade strömmen under det påverkade intervallet?
Ofullständig eller osäker täckningsgrad	Slut inte acceptans från Almen-resultat; utvärdera med den godkända täckningsmetoden	Var hela den erforderliga ytan påverkad utan oacceptabla gränsfel?
Ytskada, kontaminering eller beläggningsdefekt	Håll delen för kontrollerad granskning	Kan tillståndet öka lokal korrosionskänslighet eller ogiltigförklara det kvalificerade tillståndet?
Ej godkänd ändring av material, värmebehandling, sekvens eller servicemiljö	Stoppa överföring av tidigare kvalificering	Är befintlig komponentvalidering fortfarande representativ?

Tabell 3. Förnyad kulpening är inte en automatisk korrigering. Kumulativ exponering, ytjämnhet, dimensioner, beläggningstillstånd och materialrespons måste granskas innan ytterligare en cykel godkänns.

Vad ska en ritning, offertförfrågan eller inköpsorder ange?

Artikelnummer, ritning och revision, material och värmebehandlingstillstånd.
Ritningsdefinierade behandlings- och exklusionszoner, maskeringsgränser och känsliga egenskaper.
Styrande processspecifikationer, kundtillägg och krav från godkända källor.
Almenintensitetsområde och beteckning för Almenprovplåt, täckningskrav och utvärderingsmetod.
Inkommande och slutlig yta, renhet, beläggning, ytjämnhet och dimensionsgränser när så är tillämpligt.
Krav på driftsmiljö eller SCC-prestanda krävs för att välja representativ validering.
Nödvändiga process-, inspektions-, spårbarhets-, avvikelse- och frisläppningsdokumentation.

Vanliga frågor

Kan kulpening förhindra spänningskorrosionssprickbildning?

Inte universellt. Det kan minska dragytspänningens bidrag till SCC när materialet, miljön, yttillståndet och bibehållen tryckrestspänning stöder den mekanismen. Det tar inte bort material-miljökänslighet.

Bevisar korrekt Almenintensitet SCC-motstånd?

Nej. Almenintensitet karakteriserar kulpeningsstrålen under definierade standardiserade förhållanden. SCC-motstånd är en komponent- och miljöspecifik prestandafråga som kräver separat validering när den påstås eller specificeras.

Krävs röntgendiffraktion för varje produktionsparti?

Ingen universell regel gäller. XRD kan krävas för processutveckling eller komponentvalidering, men rutinmässiga produktionskontroller är de som åberopas av ritningen, processspecifikationen, den godkända planen och kundkraven.

Kan en beläggning appliceras efter kulpening?

Potentiellt, men sekvensen, ytbehandlingen, tillåtet materialborttagning, temperaturen och beläggningsprocessen måste kvalificeras. En senare operation kan förändra ytan eller relaxera eller ta bort en del av det gynnsamma restspänningsfältet.

Kan en kvalificerad SCC-relaterad process överföras till en annan legering eller miljö?

Inte enbart maskininställningar. Överföringsgranskningen måste ta hänsyn till legeringens skick, miljö, geometri, yta och beläggningssystem, driftstemperatur, belastning och representativiteten hos den befintliga valideringen.

Vad ska en offertförfrågan innehålla?

Tillhandahåll kontrollerad ritning och revision, legerings- och värmebehandling, driftsmiljö, behandlings- och exklusionszoner, styrande specifikationer, intensitets- och täckningskrav, yt- eller beläggningsgränser, kvantiteter och erforderliga validerings- och frisläppningsdokumentation.

Viktiga slutsatser

Kulpening kan minska dragspänningens bidrag till SCC, men det tar inte bort känslighet i legeringens miljö.
Material och miljö, bibehållen spänning, yt- och beläggningstillstånd samt geometri måste granskas tillsammans.
Almenintensitet, täckningsgrad och validering av komponent-SCC är separata underlagsnivåer.
Ytskador, kontaminering, olämplig sekvens eller restspänningsrelaxation kan ogiltigförklara den förväntade nyttan.
Prestandakrav kräver representativa underlag för komponenter och miljö enligt gällande kundkrav.
