Guľôčkovanie a korózne praskanie pod napätím

Kedy môže zvyškové tlakové napätie podporiť kontrolu SCC – a doklady o ktorej zložke sú stále potrebné

Guľôčkovanie môže podporiť kontrolu praskania v dôsledku korózie v dôsledku napätia (SCC) znížením škodlivého príspevku ťahového napätia na povrchu alebo v jeho blízkosti. Táto výhoda je podmienená. SCC vyžaduje interakciu náchylného materiálu, špecifického prostredia a škodlivého stavu napätia; guľôčkovanie mení iba časť tohto systému. Nerobí citlivú zliatinu odolnou voči korózii a nenahrádza výber materiálu, kontrolu prostredia, nátery, kontrolu ani reprezentatívnu validáciu SCC.

Obrázok 1. Riziko SCC závisí od interakcie citlivého materiálu, špecifického prostredia a škodlivého stavu ťahového napätia.

Čo musí byť pravda, aby guľôčkovanie mohlo pomôcť pri SCC?

Inžinierske preskúmanie musí zohľadniť skutočnú zliatinu a podmienky tepelného spracovania, chemické a tepelné prostredie, zdroj a smer ťahových napätí, kritický povrch definovaný výkresom a zachované pole zvyškového napätia po všetkých následných výrobných a prevádzkových expozíciách. Všeobecné tvrdenie, že tlakové napätie je prospešné, nestačí na schválenie komponentu.

Zvyškové napätie nie je trvalé za každých podmienok. Zvýšená teplota, cyklické zaťaženie, plastická deformácia, obrábanie, brúsenie, rovnanie alebo nekompatibilný následný proces môžu uvoľniť, prerozdeliť alebo odstrániť upravenú vrstvu. Kvalifikácia by preto mala predstavovať výrobnú postupnosť a prevádzkové podmienky relevantné pre nárok.

Ktoré štyri rozhodovacie rozmery sa musia preskúmať spoločne?

Rozhodovací rozmer	Otázka, na ktorú odpovedá	Potrebné doklady
Citlivosť materiálu na prostredie	Je skutočná zliatina a podmienky tepelného spracovania náchylné v špecifikovanom prostredí?	Použiteľné údaje o materiáli, požiadavky zákazníka a reprezentatívne doklady o SCC
Stav napätia	Sú prítomné škodlivé ťahové napätia a sú v kritickej zóne zachované prospešné tlakové zvyškové napätia?	História výroby, kontrola zaťaženia a teploty a doklady o zvyškovom napätí špecifické pre jednotlivé komponenty, ak je to potrebné
Stav povrchu a náteru	Môže drsnosť, kontaminácia, zapustené médiá, poškodenie alebo diskontinuita náteru zmeniť lokálne správanie pri korózii?	Vstupné a konečné prijatie povrchu, kontroly kompatibility médií a overenie náteru
Geometria a prístup	Môže kvalifikovaný prúd dosiahnuť celú zónu definovanú výkresom bez poškodenia susedných prvkov?	Štúdia prístupu, plán maskovania, doklady o pokrytí a kontrola špecifických prvkov

Tabuľka 1. Žiadny jednotlivý riadok nestanovuje samostatnú kontrolu SCC. Kvalifikačný prípad je obhájiteľný iba vtedy, keď sa všetky príslušné rozmery vzťahujú na rovnaký stav dielu a prevádzkové prostredie.

Ako môže guľôčkovanie zmeniť stav napätia v blízkosti povrchu?

Opakované kontrolované nárazy plasticky deformujú plytkú povrchovú vrstvu. Elastické obmedzenie z okolitého materiálu môže po náraze zanechať túto vrstvu v stlačenom stave. Ak je na vznik alebo rast trhliny v príslušnom mechanizme SCC potrebné ťahové napätie, zachované pole zvyškového tlakového napätia môže znížiť efektívnu hnaciu silu ťahu na povrchu.

Veľkosť a hĺbka poľa zvyškového napätia komponentu sa nedajú priamo odčítať z Almenovej intenzity. Závisia od vlastností materiálu, tvrdosti, predchádzajúcej výroby, média, intenzity, pokrytia, geometrie, uhla nárazu a expozície. Meranie zvyškového napätia špecifického pre komponent je validačným nástrojom, keď je to potrebné; nie je to rutinná náhrada za overenie Almenovho merania, kontrolu pokrytia alebo kontrolu konfigurácie.

Prečo môže stav povrchu a povlaku zvrátiť očakávaný prínos?

Guľôčkovanie mení topografiu povrchu. Nadmerná drsnosť, záhyby, poškodenie hrán, zapustené častice, kontaminácia cudzími kovmi alebo nevhodný spôsob čistenia môžu vytvoriť lokálne miesta korózie alebo narušiť systém povlakovania. Výber média a jeho čistota musia byť preto kompatibilné s komponentom, prostredím a následnou povrchovou úpravou. Správny spôsob kontroly závisí od použitej špecifikácie a schváleného procesného plánu.

Dôležité je aj maskovanie a prístup. Nominálne správny proces môže zanechať neošetrený pás, nadmerne ošetriť vylúčený povrch alebo poškodiť hranicu povlaku. Pokrytie sa musí vyhodnotiť na požadovanej ploche komponentu schválenou metódou; uspokojivý výsledok Almenovho testu nepreukazuje prístup alebo pokrytie na zaoblení, otvore, hrane alebo tienenom prvku.

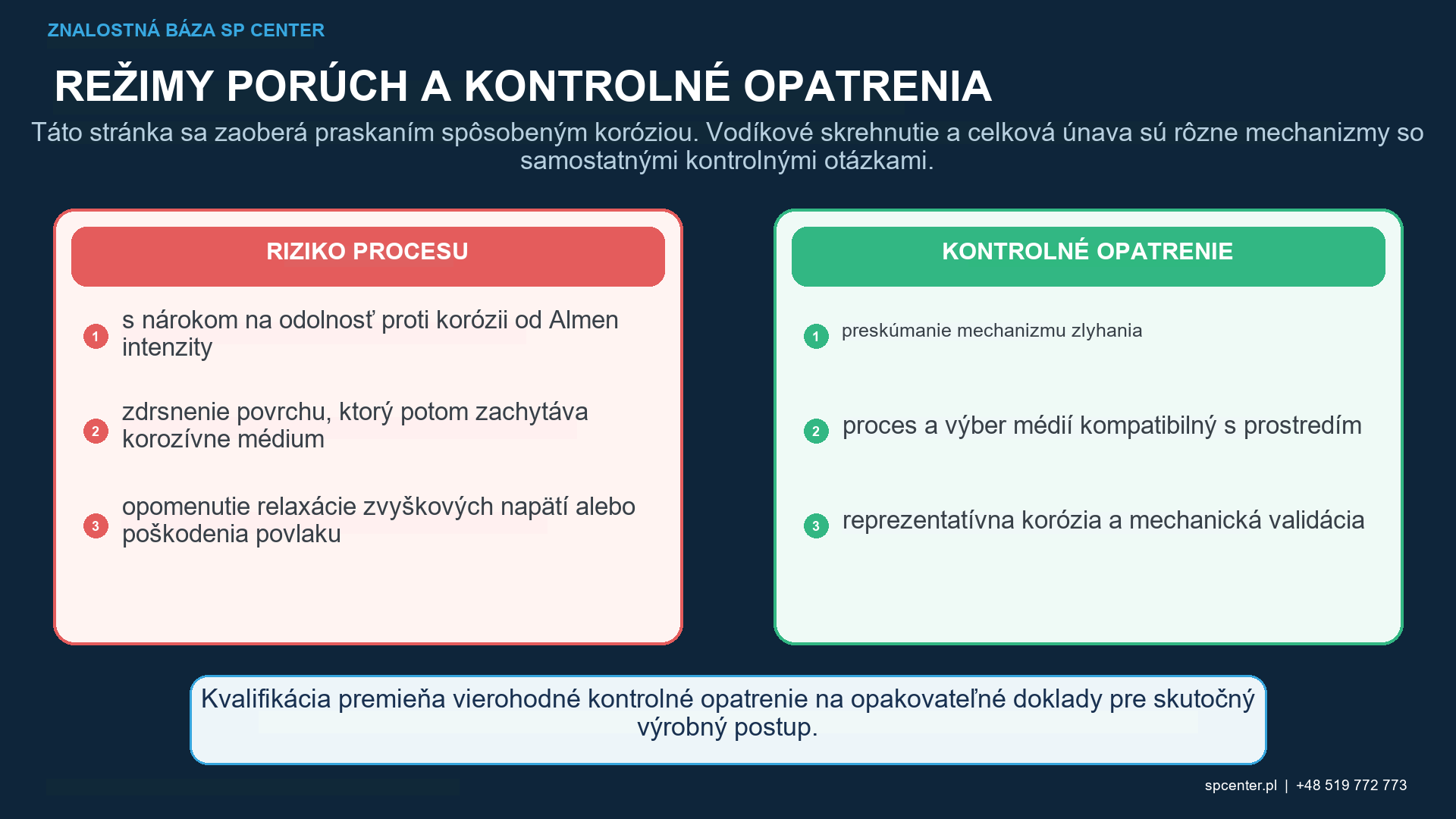

Obrázok 2. Overenie procesu, akceptácia povrchu komponentu a validácia komponentu odpovedajú na rôzne technické otázky.

Ktoré doklady patria k overeniu procesu, akceptácii povrchu a validácii komponentu?

Úroveň dokladov	Reprezentatívne kontroly alebo výsledky	Čo sám o sebe nedokazuje
Overenie procesu	Almenov systém, stanovenie alebo overenie intenzity, stav pracovného média, zariadenie, upínací prvok, pohyb a monitorované parametre	Odolnosť komponentu voči SCC v jeho prevádzkovom prostredí
Prijatie povrchu komponentu	Pokrytie na špecifikovanej ploche, hranice maskovania, čistota, stav náteru, drsnosť alebo rozmery pri aktivácii	Profil hĺbky zachovaného zvyškového napätia alebo dlhodobý výkon SCC
Validácia komponentu	Profil zvyškového napätia, reprezentatívna skúška SCC, kombinované zaťaženie alebo environmentálne doklady požadované kvalifikačným plánom	Automatické uvoľnenie každej výrobnej dávky bez špecifikovaných výrobných kontrol

Tabuľka 2. Tri úrovne dokladov sa dopĺňajú, nie sú zameniteľné. Kompletný kvalifikačný alebo uvoľňovací balík obsahuje iba doklady požadované riadiacimi dokumentmi, ale každá položka musí odpovedať na otázku, ku ktorej je priradená.

Ako by sa mala kvalifikovať metóda guľôčkovania súvisiaca s SCC?

Potvrďte kontrolovaný výkres, hierarchiu špecifikácií, stav materiálu, kritické povrchy, prevádzkové prostredie a deklaráciu SCC.
Definujte skutočný stroj, médiá, konfiguráciu trysky alebo kolesa, upínací prípravok, maskovanie, pohyb, postupnosť úpravy a monitorovaciu metódu.
Určte alebo overte Almenovu intenzitu pomocou vyvolanej metódy a kvalifikovanej konfigurácie.
Stanovte expozíciu potrebnú na dosiahnutie špecifikovaného pokrytia na reprezentatívnej geometrii bez neprijateľných povrchových alebo rozmerových efektov.
Overte odozvu komponentu požadovanú kvalifikačným plánom, ako je zachované zvyškové napätie, kompatibilita s povlakom alebo reprezentatívny výkon SCC.
Schváľte prevádzkové limity, reakčné plány, záznamy, riadenie zmien a spúšťače rekvalifikácie pred sériovou výrobou.

Ak chýba doplnok od zákazníka, skúšobná metóda alebo akceptačné kritérium, výroba by sa mala pozastaviť, kým sa nezíska kontrolované technické objasnenie. Interné skúsenosti nemôžu potichu nahradiť zmluvnú požiadavku.

Ktoré zmeny môžu zneplatniť existujúcu kvalifikáciu?

Zmeny materiálu alebo tepelného spracovania, iné prostredie, zmena geometrie alebo prístupu, iná skupina médií, konfigurácia stroja alebo trysky, zmenené maskovanie, iná postupnosť, povrchová úprava, spôsob čistenia alebo nanášania povlaku a vyššia prevádzková teplota môžu ovplyvniť reprezentatívnosť. Riadiaci postup by mal definovať postup schvaľovania a rekvalifikácie. Nie každá zmena vyžaduje rovnaký postup, ale žiadna zmena materiálu by sa nemala akceptovať na základe predpokladu.

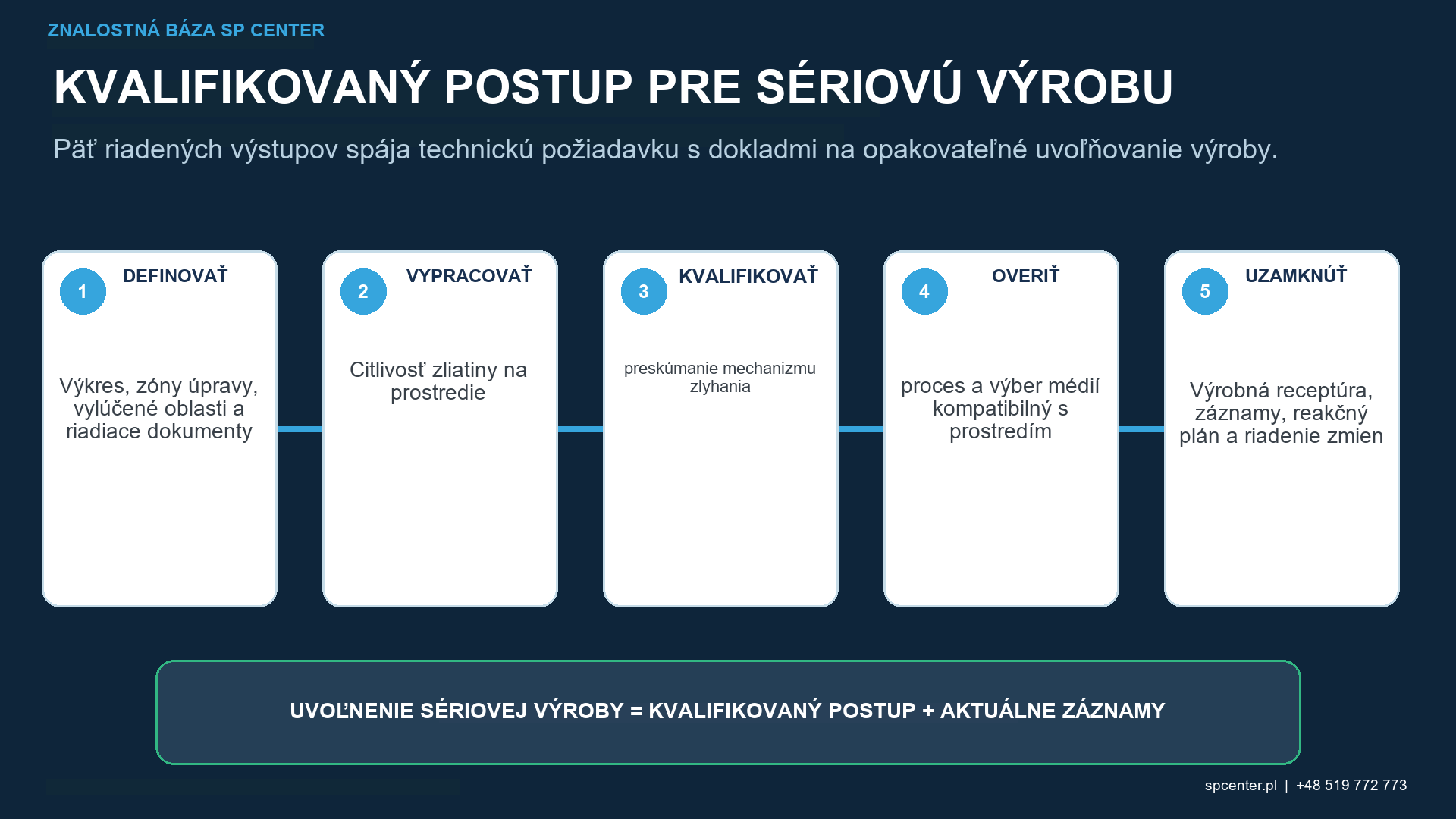

Obrázok 3. Kvalifikácia spája skutočný stav komponentu a prevádzkové prostredie s kontrolovaným výrobným postupom.

Aké podmienky vyžadujú kontrolu alebo technické preskúmanie?

Pozorovaný stav	Okamžité rozhodnutie o ďalšom postupe	Technická otázka
Intenzita alebo monitorovaný parameter mimo schváleného limitu	Zastavte postihnutú výrobu a postupujte podľa schváleného reakčného plánu	Bol kvalifikovaný prúd udržiavaný počas postihnutého intervalu?
Neúplné alebo neisté pokrytie	Nevyvodzujte prijatie z výsledkov Almenovho testu; vyhodnoťte schválenou metódou pokrytia	Bol celý požadovaný povrch ovplyvnený bez neprijateľnej chyby hranice?
Poškodenie povrchu, kontaminácia alebo chyba náteru	Ponechajte diel na kontrolovanú kontrolu	Môže stav zvýšiť lokálnu náchylnosť na koróziu alebo zneplatniť kvalifikovaný stav?
Neschválená zmena materiálu, tepelného spracovania, postupnosti alebo prevádzkového prostredia	Zastavenie prenosu predchádzajúcej kvalifikácie	Zostáva existujúca validácia komponentu reprezentatívna?

Tabuľka 3. Opakované guľôčkovanie nie je automatickou nápravou. Pred schválením ďalšieho cyklu treba preskúmať kumulatívnu expozíciu, drsnosť, rozmery, stav povlaku a odozvu materiálu.

Čo by mal výkres, požiadavka na cenovú ponuku alebo objednávka uvádzať?

Číslo dielu, výkres a revízia, materiál a stav tepelného spracovania.
Výkresom definované zóny spracovania a vylúčenia, hranice maskovania a citlivé prvky.
Riadiace špecifikácie procesu, doplnky zákazníkov a požiadavky schváleného zdroja.
Rozsah Almenovej intenzity a označenie pásu, požiadavka na pokrytie a metóda hodnotenia.
Vstupný a konečný povrch, čistota, náter, drsnosť a rozmerové limity, ak sú relevantné.
Požiadavky na prevádzkové prostredie alebo výkonnosť SCC potrebné na výber reprezentatívnej validácie.
Požadované záznamy o procese, kontrole, sledovateľnosti, odchýlkach a uvoľnení.

Často kladené otázky

Môže guľôčkovanie zabrániť praskaniu spôsobenému koróziou v dôsledku napätia?

Nie univerzálne. Môže znížiť príspevok ťahového povrchového napätia k SCC, keď materiál, prostredie, stav povrchu a zachované zvyškové tlakové napätie podporujú tento mechanizmus. Neodstraňuje náchylnosť materiálu na prostredie.

Preukazuje správna Almenova intenzita odolnosť voči SCC?

Nie. Almenova intenzita charakterizuje prúd média pri guľôčkovaní za definovaných štandardizovaných podmienok. Odolnosť proti koróznemu praskaniu pod napätím je úžitkovou vlastnosťou závislou od konkrétnej súčiastky a prostredia a pri jej deklarovaní alebo predpísaní vyžaduje samostatnú validáciu.

Vyžaduje sa röntgenová difrakcia pre každú výrobnú šaržu?

Neplatí žiadne univerzálne pravidlo. XRD môže byť potrebná na vývoj procesu alebo validáciu komponentov, ale bežné výrobné kontroly sú tie, ktoré sú vyžadované výkresom, špecifikáciou procesu, schváleným plánom a požiadavkami zákazníka.

Môže sa povlak nanášať po guľôčkovaní?

Možno, ale postupnosť, príprava povrchu, povolené odstránenie materiálu, teplota a proces povlakovania musia byť kvalifikované. Neskoršia operácia môže zmeniť povrch alebo uvoľniť či odstrániť časť prospešného poľa zvyškového napätia.

Môže sa kvalifikovaný proces súvisiaci s podtlakom preniesť na inú zliatinu alebo prostredie?

Nielen nastavenia stroja. Preskúmanie prenosu musí zahŕňať stav zliatiny, prostredie, geometriu, povrch a systém povlakov, prevádzkovú teplotu, zaťaženie a reprezentatívnosť existujúcej validácie.

Čo by mala obsahovať žiadosť o cenovú ponuku (RFQ)?

Poskytnite kontrolovaný výkres a revíziu, zliatinu a tepelné spracovanie, prevádzkové prostredie, zóny spracovania a vylúčenia, riadiace špecifikácie, požiadavky na intenzitu a pokrytie, limity povrchu alebo povlaku, množstvá a požadované záznamy o validácii a uvoľnení.

Kľúčové poznatky

Guľôčkovanie môže znížiť príspevok ťahového napätia k SCC, ale neodstraňuje náchylnosť zliatiny na prostredie.
Materiál a prostredie, zadržané napätie, stav povrchu a povlaku a geometria sa musia posudzovať spoločne.
Almenova intenzita, pokrytie a validácia SCC komponentu sú samostatné úrovne dokladov.
Poškodenie povrchu, kontaminácia, nevhodná postupnosť alebo relaxácia zvyškového napätia môžu zneplatniť očakávaný prínos.
Vyhlásenia o výkonnosti vyžadujú reprezentatívne doklady týkajúce sa komponentov a prostredia podľa príslušných požiadaviek zákazníka.
