Verfestigungsstrahlen und Spannungsrisskorrosion: Wann Druckeigenspannungen helfen

Wann Druckeigenspannungen die Beherrschung von Spannungsrisskorrosion unterstützen können – und welche Bauteilnachweise weiterhin erforderlich sind

Kontrolliertes Verfestigungsstrahlen (Shot Peening) kann die Beherrschung von Spannungsrisskorrosion (SCC) unterstützen, indem es einen schädlichen Zugspannungsanteil an oder nahe der Oberfläche reduziert. Dieser Nutzen ist an Bedingungen geknüpft. Spannungsrisskorrosion entsteht aus dem Zusammenwirken eines empfindlichen Werkstoffs, einer spezifischen Umgebung und eines schädlichen Spannungszustands; Verfestigungsstrahlen verändert nur einen Teil dieses Systems. Es macht eine empfindliche Legierung nicht korrosionsbeständig und ersetzt weder Werkstoffauswahl noch Umgebungsbeherrschung, Beschichtung, Inspektion oder repräsentative SCC-Validierung.

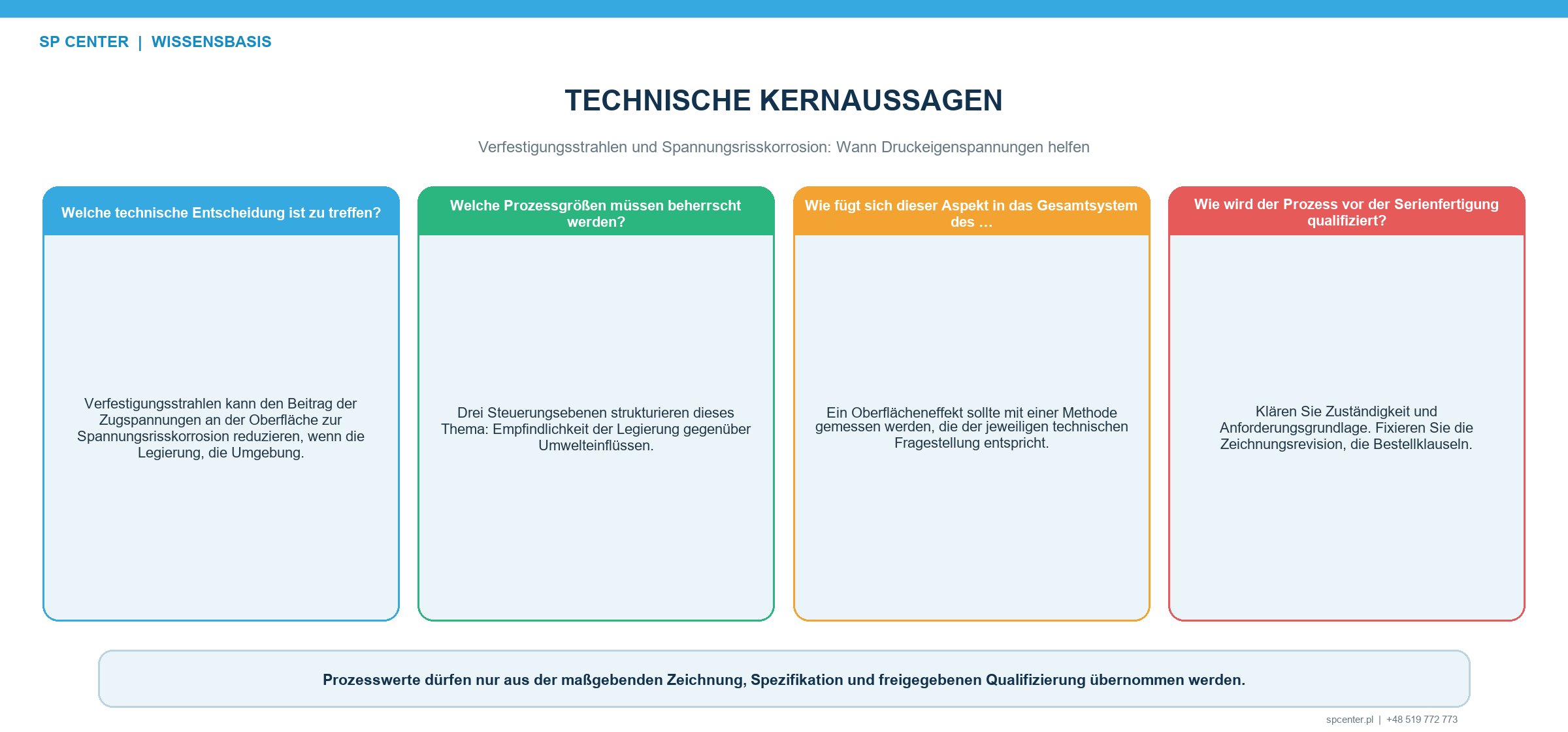

Abbildung 1. Das Risiko von Spannungsrisskorrosion entsteht aus dem Zusammenwirken von anfälligem Werkstoff, spezifischer Umgebung und schädlichem Zugspannungszustand.

Welche Voraussetzungen müssen erfüllt sein?

Die technische Bewertung muss den tatsächlichen Legierungs- und Wärmebehandlungszustand, die chemische und thermische Umgebung, Herkunft und Richtung der Zugspannungen, die zeichnungsdefinierte kritische Oberfläche sowie das nach allen nachfolgenden Fertigungs- und Einsatzschritten verbleibende Eigenspannungsfeld berücksichtigen. Die allgemeine Aussage, Druckeigenspannungen seien günstig, reicht für eine Bauteilfreigabe nicht aus.

Eigenspannungen bleiben nicht unter allen Bedingungen stabil. Erhöhte Temperatur, zyklische Belastung, plastische Verformung, Zerspanung, Schleifen, Richten oder ein ungeeigneter Folgeprozess können die behandelte Randschicht entspannen, umverteilen oder entfernen. Die Qualifizierung muss deshalb die relevante Fertigungsfolge und die Einsatzbedingungen abbilden.

Welche vier Entscheidungsebenen sind gemeinsam zu bewerten?

Entscheidungsebene	Zu klärende Frage	Erforderlicher Nachweis
Werkstoff-Umgebungs-Empfindlichkeit	Ist die tatsächliche Legierung im vorliegenden Wärmebehandlungszustand gegenüber der festgelegten Umgebung empfindlich?	Anwendbare Werkstoffdaten, Kundenvorgaben und repräsentative SCC-Nachweise
Spannungszustand	Liegen schädliche Zugspannungen vor und bleiben in der kritischen Zone wirksame Druckeigenspannungen erhalten?	Fertigungshistorie, Last- und Temperaturbewertung sowie gegebenenfalls bauteilbezogene Eigenspannungsdaten
Oberfläche und Beschichtung	Können Rauheit, Verunreinigung, eingebettetes Strahlmittel, Beschädigung oder Fehlstellen der Beschichtung das lokale Korrosionsverhalten verändern?	Eingangs- und Endprüfung der Oberfläche, Medienverträglichkeit und Beschichtungsprüfung
Geometrie und Zugänglichkeit	Erreicht der qualifizierte Strahl die gesamte zeichnungsdefinierte Zone, ohne angrenzende Merkmale zu schädigen?	Zugänglichkeitsnachweis, Maskierungsplan, Bedeckungsgrad und merkmalsbezogene Prüfung

Tabelle 1. Keine einzelne Zeile belegt die Beherrschung von Spannungsrisskorrosion. Alle anwendbaren Ebenen müssen sich auf denselben Bauteilzustand und dieselbe Einsatzumgebung beziehen.

Wie verändert Verfestigungsstrahlen den oberflächennahen Spannungszustand?

Wiederholte kontrollierte Auftreffvorgänge verformen eine dünne Randschicht plastisch. Die elastische Behinderung durch das umgebende Material kann nach dem Auftreffen Druckeigenspannungen in dieser Schicht hinterlassen. Wenn Zugspannung für Einleitung oder Wachstum des maßgebenden SCC-Mechanismus erforderlich ist, kann ein erhaltenes Druckeigenspannungsfeld die wirksame Zugbeanspruchung an der Oberfläche verringern.

Größe und Tiefe des Eigenspannungsfeldes im Bauteil lassen sich nicht unmittelbar aus der Almen-Intensität ableiten. Sie hängen unter anderem von Werkstoff, Härte, Vorfertigung, Strahlmittel, Intensität, Bedeckungsgrad, Geometrie, Auftreffwinkel und Beaufschlagungszeit ab. Eine bauteilbezogene Eigenspannungsmessung ist bei entsprechender Forderung ein Validierungswerkzeug; sie ersetzt weder Almen-Verifizierung noch Bedeckungsgradprüfung oder Konfigurationskontrolle.

Warum können Oberfläche und Beschichtung den erwarteten Nutzen beeinträchtigen?

Verfestigungsstrahlen verändert die Oberflächentopografie. Unzulässige Rauheit, Falten, Kantenschäden, eingebettete Partikel, Fremdmetallkontamination oder eine ungeeignete Reinigung können lokale Korrosionsstellen schaffen oder ein Beschichtungssystem beeinträchtigen. Auswahl und Sauberkeit des Strahlmittels müssen deshalb mit Bauteil, Umgebung und nachfolgendem Finish verträglich sein. Maßgebend sind die aufgerufene Spezifikation und der freigegebene Prozessplan.

Auch Maskierung und Zugänglichkeit sind entscheidend. Ein nominell korrekter Prozess kann unbehandelte Bänder hinterlassen, ausgeschlossene Flächen beaufschlagen oder Beschichtungsgrenzen schädigen. Der Strahlmittelbedeckungsgrad (nachfolgend: Bedeckungsgrad) ist auf der geforderten Bauteilfläche mit der freigegebenen Methode zu bewerten; ein konformes Almen-Ergebnis belegt weder Zugang noch Bedeckungsgrad an Radius, Bohrung, Kante oder abgeschattetem Merkmal.

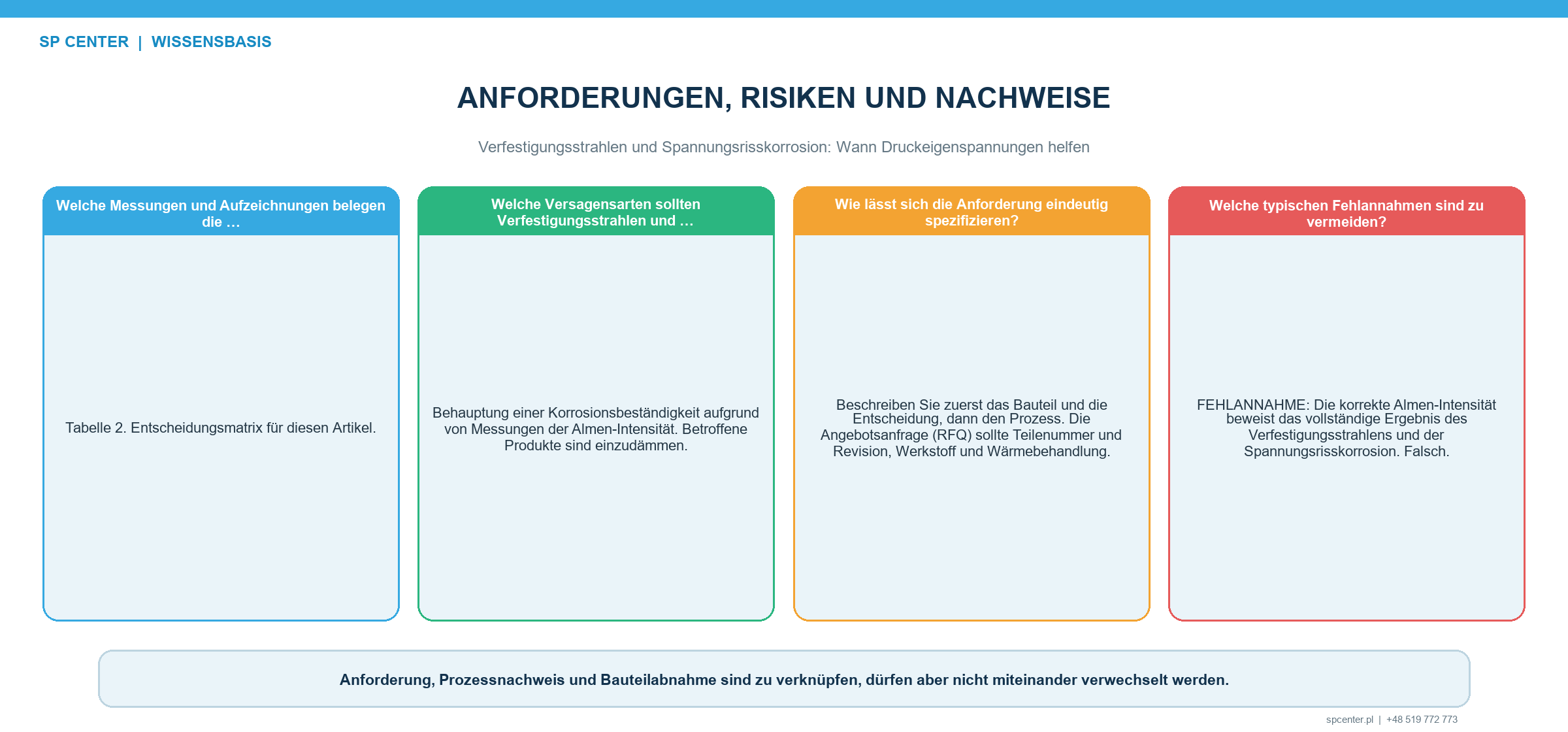

Abbildung 2. Prozessverifizierung, Oberflächenabnahme am Bauteil und Bauteilvalidierung beantworten unterschiedliche technische Fragen.

Welche Nachweise gehören zur Prozessverifizierung, Oberflächenabnahme und Bauteilvalidierung?

Nachweisebene	Typische Nachweise	Dadurch allein nicht belegt
Prozessverifizierung	Almen-System, Ermittlung oder Verifizierung der Almen-Intensität, Strahlmittelzustand, Anlage, Vorrichtung, Bewegung und überwachte Parameter	SCC-Beständigkeit des Bauteils in seiner Einsatzumgebung
Oberflächenabnahme am Bauteil	Bedeckungsgrad, Maskierungsgrenzen, Sauberkeit, Beschichtungszustand sowie geforderte Rauheits- oder Maßwerte	Verbleibendes Eigenspannungstiefenprofil oder langfristige Beständigkeit gegen Spannungsrisskorrosion
Bauteilvalidierung	Eigenspannungsprofil, repräsentative SCC-Prüfung oder andere im Qualifizierungsplan geforderte Umwelt- und Funktionsnachweise	Automatische Freigabe jeder Fertigungscharge ohne die vorgeschriebenen Serienkontrollen

Tabelle 2. Die drei Nachweisebenen ergänzen einander, sind jedoch nicht austauschbar. Umfang und Häufigkeit richten sich nach Zeichnung, Spezifikation, freigegebenem Plan und Kundenvorgaben.

Wie wird ein SCC-bezogener Prozess qualifiziert?

Zeichnung, Anforderungshierarchie, Werkstoffzustand, kritische Flächen, Einsatzumgebung und gefordertes Schutzziel gegen Spannungsrisskorrosion eindeutig festlegen.
Tatsächliche Anlage, Strahlmittel, Düsen- oder Schleuderradkonfiguration, Vorrichtung, Maskierung, Bewegung, Fertigungsfolge und Überwachung definieren.
Almen-Intensität nach der maßgebenden Prüfmethode mit der qualifizierten Konfiguration ermitteln oder verifizieren.
Die zur geforderten Bedeckung erforderliche Beaufschlagung an repräsentativer Geometrie festlegen, ohne unzulässige Oberflächen- oder Maßänderungen zu verursachen.
Die im Qualifizierungsplan geforderten Bauteileigenschaften validieren, beispielsweise verbleibende Eigenspannungen, Beschichtungsverträglichkeit oder repräsentative Beständigkeit gegen Spannungsrisskorrosion.
Betriebsgrenzen, Maßnahmenplan, Aufzeichnungen, Änderungskontrolle und Requalifizierungsauslöser vor Serienbeginn freigeben.

Fehlen Kundenzusatz, Prüfverfahren oder Annahmekriterium, ist die Bearbeitung anzuhalten und eine kontrollierte technische Klärung einzuholen. Interne Erfahrung darf eine vertragliche Forderung nicht stillschweigend ersetzen.

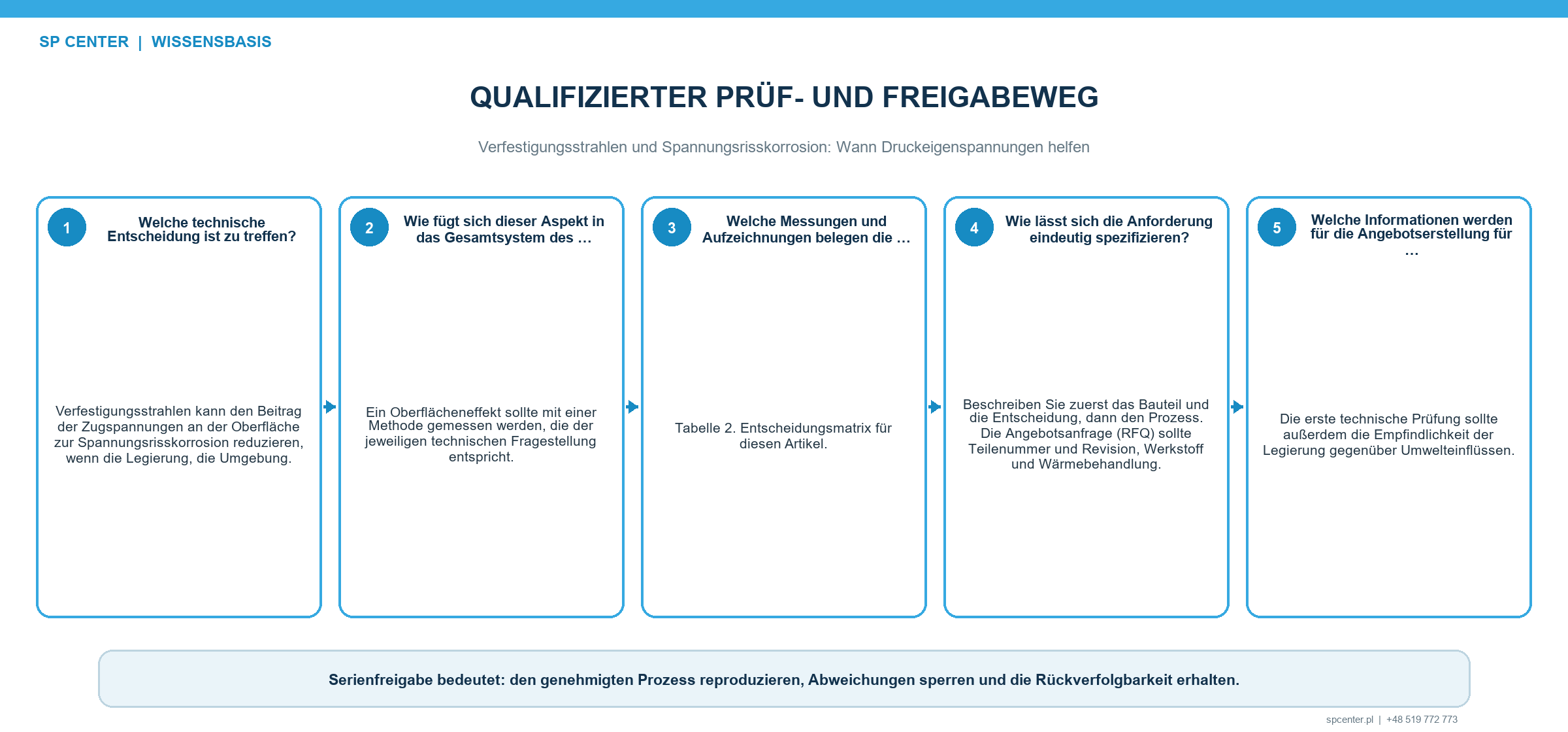

Abbildung 3. Die Qualifizierung verbindet den tatsächlichen Bauteilzustand und die Einsatzumgebung mit einem beherrschten Serienprozess.

Welche Änderungen können die Qualifizierung ungültig machen?

Änderungen von Werkstoff oder Wärmebehandlung, Einsatzumgebung, Geometrie oder Zugänglichkeit, Strahlmittelfamilie, Anlage oder Düsenkonfiguration, Maskierung, Fertigungsfolge, Oberflächenfinish, Reinigung, Beschichtung oder Einsatztemperatur können die Repräsentativität beeinflussen. Der maßgebende Prozess legt Freigabe und gegebenenfalls Requalifizierung fest. Nicht jede Änderung erfordert dieselbe Maßnahme, aber eine technisch wesentliche Änderung darf nicht durch Annahme freigegeben werden.

Was gehört in Zeichnung, Anfrage oder Bestellung?

Teilenummer, Zeichnung und Revision, Werkstoff und Wärmebehandlungszustand.
Zeichnungsdefinierte Behandlungs- und Ausschlusszonen, Maskierungsgrenzen und empfindliche Merkmale.
Maßgebende Prozessspezifikationen, Kundenzusätze und gegebenenfalls zugelassene Bezugsquellen.
Almen-Intensitätsbereich und Prüfstreifentyp, Bedeckungsgrad und Bewertungsmethode.
Anwendbare Grenzen für Eingangs- und Endoberfläche, Sauberkeit, Beschichtung, Rauheit und Maße.
Einsatzumgebung oder geforderte Beständigkeit gegen Spannungsrisskorrosion zur Auswahl einer repräsentativen Validierung.
Geforderte Prozess-, Prüf-, Rückverfolgbarkeits-, Abweichungs- und Freigabenachweise.

Häufig gestellte Fragen

Kann Verfestigungsstrahlen Spannungsrisskorrosion verhindern?

Nicht generell. Verfestigungsstrahlen kann den schädlichen Zugspannungsanteil an der Oberfläche reduzieren, wenn Werkstoff, Umgebung, Oberflächenzustand und verbleibende Druckeigenspannungen diesen Mechanismus unterstützen. Die Werkstoff-Umgebungs-Empfindlichkeit bleibt bestehen.

Belegt eine korrekte Almen-Intensität die SCC-Beständigkeit?

Nein. Die Almen-Intensität ist eine Kenngröße für die Wirkung des Strahlmittelstroms unter festgelegten Referenzbedingungen. Die SCC-Beständigkeit ist eine bauteil- und umgebungsspezifische Eigenschaft und erfordert bei entsprechender Forderung eine separate Validierung.

Ist für jede Fertigungscharge eine Röntgendiffraktometrie erforderlich?

Dafür gibt es keine allgemeingültige Regel. XRD kann für Prozessentwicklung oder Bauteilvalidierung gefordert sein. Für die Serie gelten die in Zeichnung, Prozessspezifikation, freigegebenem Plan und Kundenvorgaben festgelegten Kontrollen.

Kann nach dem Verfestigungsstrahlen beschichtet werden?

Grundsätzlich ist das möglich, wenn Reihenfolge, Oberflächenvorbereitung, zulässiger Materialabtrag, Temperatur und Beschichtungsprozess qualifiziert sind. Nachfolgende Schritte können die Oberfläche verändern oder das Druckeigenspannungsfeld teilweise abbauen beziehungsweise entfernen.

Lässt sich ein qualifizierter Prozess auf eine andere Legierung oder Umgebung übertragen?

Nicht anhand von Maschineneinstellungen allein. Zu bewerten sind Legierungszustand, Umgebung, Geometrie, Oberflächen- und Beschichtungssystem, Einsatztemperatur, Lasten und die Repräsentativität der bisherigen Validierung.

Welche Angaben gehören in eine Anfrage?

Erforderlich sind kontrollierte Zeichnung und Revision, Legierung und Wärmebehandlung, Einsatzumgebung, Behandlungs- und Ausschlusszonen, maßgebende Spezifikationen, Almen-Intensität, Bedeckungsgrad, Oberflächen- oder Beschichtungsgrenzen, Mengen sowie geforderte Validierungs- und Freigabenachweise.

Die wichtigsten Punkte

Verfestigungsstrahlen kann einen Zugspannungsanteil reduzieren, beseitigt jedoch nicht die Werkstoff-Umgebungs-Empfindlichkeit.
Werkstoff und Umgebung, verbleibende Eigenspannungen, Oberfläche und Beschichtung sowie Geometrie sind gemeinsam zu bewerten.
Almen-Intensität, Bedeckungsgrad und Validierung der SCC-Beständigkeit am Bauteil sind getrennte Nachweisebenen.
Oberflächenschäden, Kontamination, ungeeignete Reihenfolge oder Eigenspannungsrelaxation können den erwarteten Nutzen aufheben.
Angaben zur SCC-Beständigkeit erfordern bauteil- und umgebungsrepräsentative Nachweise gemäß den maßgebenden Kundenforderungen.
