Kulowanie przeprowadza się zwykle po obróbce cieplnej nadającej materiałowi końcową wytrzymałość, ponieważ późniejsze oddziaływanie wysokiej temperatury może spowodować relaksację lub zmianę rozkładu wprowadzonych naprężeń szczątkowych. Istnieją wyjątki dotyczące celowo łączonych technologii, ale wybrana kolejność musi uwzględniać usuwanie zgorzeliny, twardość, odkształcenia, zachowane naprężenia oraz każdy późniejszy cykl cieplny.

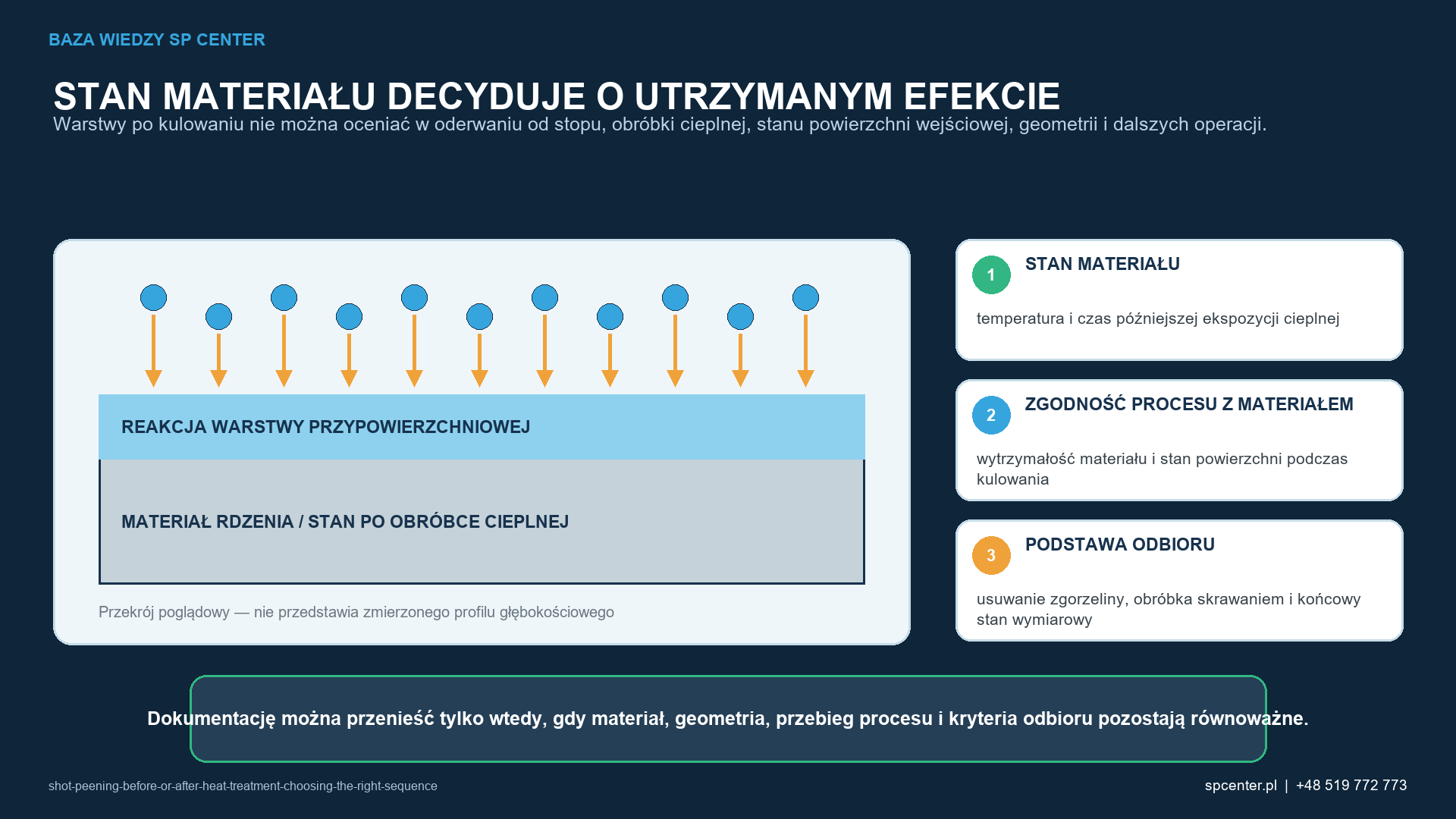

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania przed obróbką cieplną lub po niej: wyboru właściwej kolejności. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za wykonaniem kulowania przed obróbką cieplną lub po niej?
Kulowanie przeprowadza się zwykle po obróbce cieplnej nadającej materiałowi końcową wytrzymałość, ponieważ późniejsze oddziaływanie wysokiej temperatury może spowodować relaksację lub zmianę rozkładu wprowadzonych naprężeń szczątkowych. Istnieją wyjątki dotyczące celowo łączonych technologii, ale wybrana kolejność musi uwzględniać usuwanie zgorzeliny, twardość, odkształcenia, zachowane naprężenia oraz każdy późniejszy cykl cieplny.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku kulowania przed obróbką cieplną lub po niej podczas pierwszego przeglądu należy powiązać temperaturę i czas późniejszego oddziaływania cieplnego, wytrzymałość materiału i stan powierzchni w chwili kulowania, a także usuwanie zgorzeliny, obróbkę skrawaniem i końcowy stan wymiarowy. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
W artykule porównano wyłącznie kolejność procesu względem obróbki cieplnej. Strony poświęcone materiałom azotowanym, nawęglanym i stalom sprężynowym omawiają konkretne systemy materiałowe.
Jakie zmienne definiują kontrolowany proces obejmujący kulowanie i obróbkę cieplną we właściwej kolejności?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: temperatura i czas późniejszej ekspozycji cieplnej; wytrzymałość materiału i stan powierzchni podczas kulowania; usuwanie zgorzeliny, obróbka skrawaniem i końcowy stan wymiarowy. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Temperatura i czas trwania późniejszej ekspozycji cieplnej | Kompletna mapa przebiegu procesu | Historia cieplna i twardość |
| Wytrzymałość materiału i stan powierzchni podczas kulowania | Próby właściwe dla danej kolejności operacji | Końcowe potwierdzenie intensywności i pokrycia powierzchni |
| Usunięcie zgorzeliny, obróbka skrawaniem i końcowy stan wymiarowy | Weryfikacja naprężeń szczątkowych, powierzchni lub trwałości zmęczeniowej po zakończeniu sekwencji operacji | Zachowane potwierdzenie właściwości użytkowych w przypadku niestandardowej kolejności operacji |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana temperatury i czasu późniejszej ekspozycji cieplnej może zmienić zakres dokumentacji potwierdzającej wymaganej w odniesieniu do wytrzymałości materiału i stanu powierzchni podczas kulowania, natomiast ograniczenie służące zapewnieniu właściwego usuwania zgorzeliny, obróbki skrawaniem i końcowego stanu wymiarowego może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak wybór kulowania przed obróbką cieplną lub po niej wpisuje się w cały system kulowania?
Przebieg procesu produkcyjnego może usunąć, zrelaksować, zakryć lub uszkodzić warstwę poddaną kulowaniu. Ocena kolejności operacji powinna śledzić stan powierzchni od końcowej obróbki skrawaniem, przez obróbkę cieplną, nakładanie powłoki, czyszczenie i naprawę, aż po dopuszczenie.
W tym przypadku należy wdrożyć konkretne środki kontroli: kompletna mapa przebiegu procesu; próby właściwe dla określonej kolejności operacji; oraz weryfikacja naprężeń szczątkowych, powierzchni lub właściwości zmęczeniowych po wykonaniu całej sekwencji. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: kompletna mapa przebiegu procesu, próby właściwe dla danej kolejności operacji oraz weryfikacja naprężeń szczątkowych po całej sekwencji, powierzchni lub zmęczenia muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.

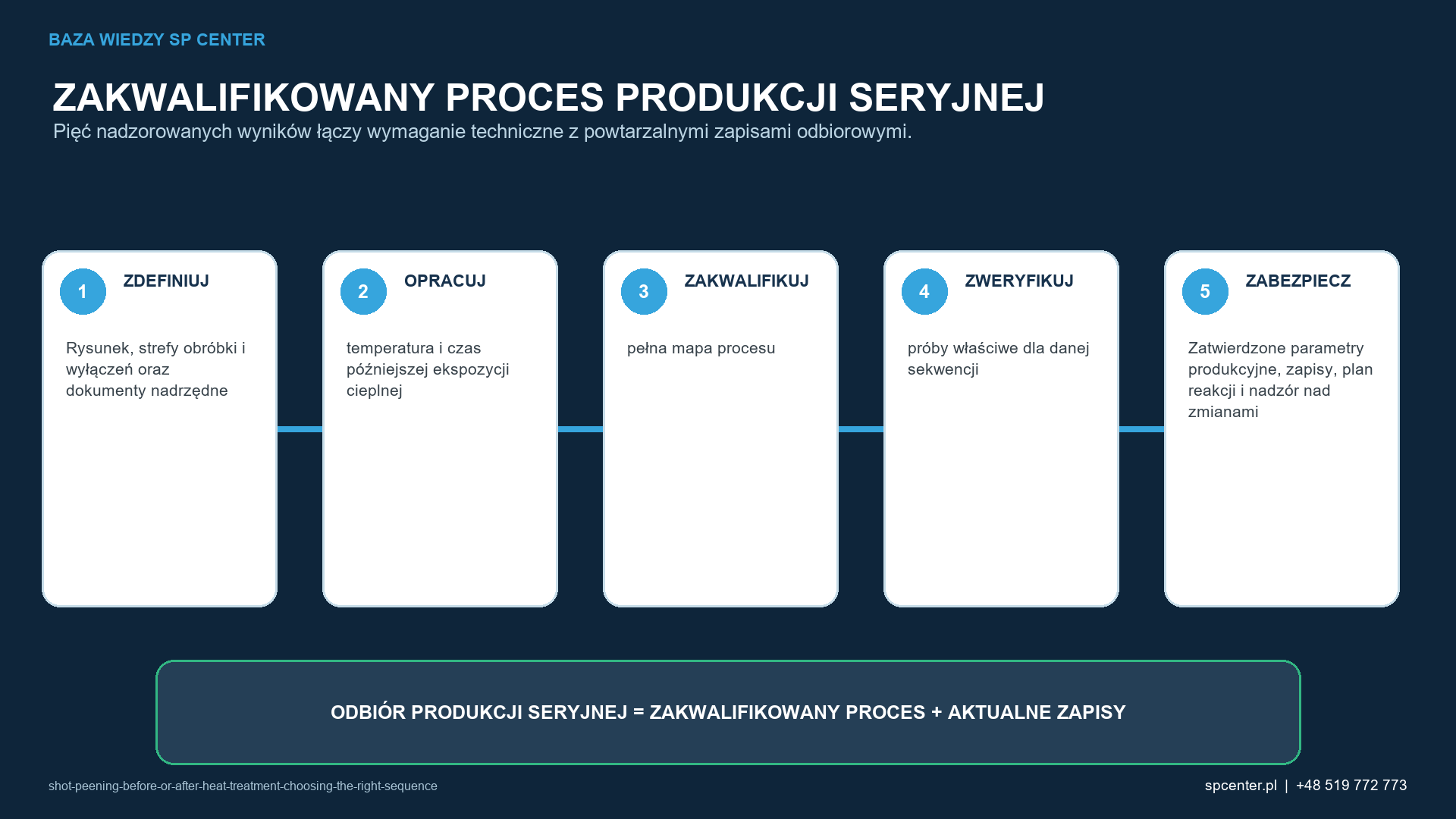

Jak należy kwalifikować kulowanie wykonywane przed obróbką cieplną lub po niej przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić temperaturę i czas późniejszego oddziaływania cieplnego, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź wytrzymałość materiału i stan powierzchni podczas kulowania, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz historię cieplną i twardość, dane dotyczące końcowej intensywności i pokrycia oraz dowody zachowania właściwości użytkowych, gdy kolejność procesu jest niestandardowa, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź kompletną mapę przebiegu procesu, próby właściwe dla danej kolejności operacji oraz weryfikację naprężeń szczątkowych, powierzchni lub właściwości zmęczeniowych po zakończeniu tej sekwencji. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad kulowaniem przed obróbką cieplną lub po niej?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki historii cieplnej i wynikom pomiarów twardości. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie końcowych wyników intensywności i pokrycia powierzchni. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie danych potwierdzających utrzymanie właściwości użytkowych, gdy kolejność operacji jest niestandardowa. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku kulowania przed obróbką cieplną lub po niej najbardziej użyteczny pakiet dokumentacji obejmuje historię cieplną i twardość, potwierdzenie końcowej intensywności i pokrycia powierzchni oraz potwierdzenie zachowania właściwości użytkowych, gdy kolejność operacji jest niestandardowa, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

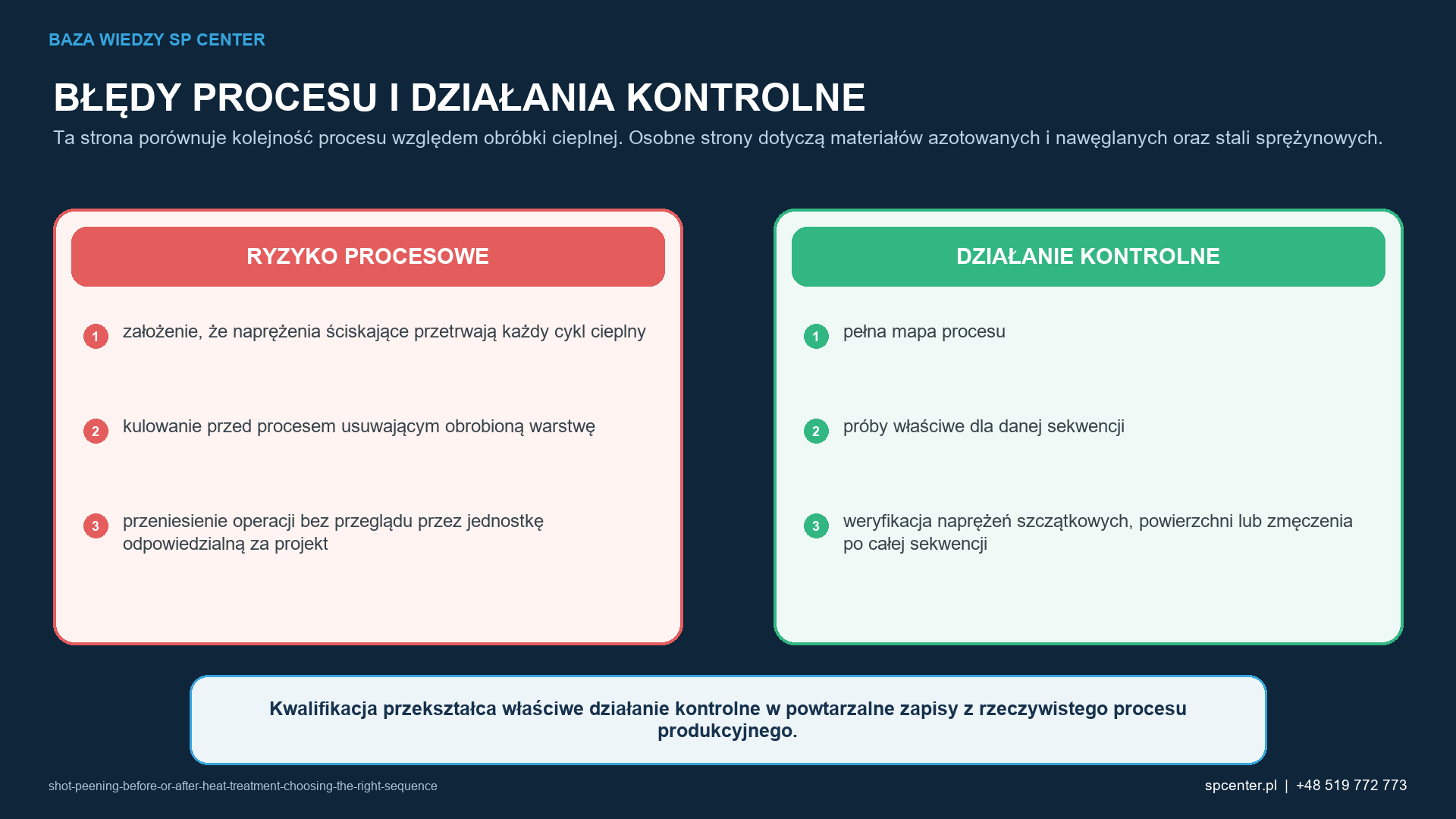

Jakie tryby uszkodzeń podczas kulowania przed obróbką cieplną lub po niej wymagają zatrzymania procesu albo podjęcia działań zabezpieczających?
- Zakładanie, że naprężenia ściskające przetrwają każdy cykl cieplny. Należy odizolować wyrób, którego problem dotyczy, potwierdzić ostatni znany prawidłowy stan oraz wykorzystać kompletną mapę przebiegu procesu, aby ustalić, czy problem wynika z wymagania, konfiguracji czy wykonania.
- Kulowanie przed procesem usuwającym obrobioną warstwę. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie zostaną oddzielnie przeanalizowane dostęp, medium do kulowania, wyposażenie i reakcja powierzchni. Właściwym rozwiązaniem są próby właściwe dla danej kolejności operacji.
- Przeniesienie operacji bez przeglądu przez jednostkę odpowiedzialną za projekt. Należy zabezpieczyć ścieżkę audytową i uzyskać wymaganą decyzję inżynierską lub decyzję klienta. Przywrócenie procesu powinno nastąpić po weryfikacji naprężeń szczątkowych, powierzchni lub właściwości zmęczeniowych wykonanej po zakończeniu sekwencji procesów oraz powinno obejmować identyfikację wszystkich wyrobów przetworzonych w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i nabywcy powinni określać wymagania dotyczące kulowania przed obróbką cieplną lub po niej, aby uniknąć niejednoznaczności?
Najpierw opisać część i podejmowaną decyzję, a następnie proces. Zapytanie ofertowe powinno określać numer części i rewizję, materiał i obróbkę cieplną, początkowy stan powierzchni, mapę obszarów obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, wielkość partii oraz wymagane zapisy. W tym przypadku należy dodać jednoznaczne wymagania dotyczące temperatury i czasu późniejszego oddziaływania cieplnego, wytrzymałości materiału i stanu powierzchni podczas kulowania, a także usuwania zgorzeliny, obróbki skrawaniem i końcowego stanu wymiarowego.
Należy unikać uniwersalnych nastaw skopiowanych z innej części. Zamiast tego trzeba poprosić dostawcę o wyjaśnienie, jak proponowany sposób realizacji procesu zapewnia kontrolę kompletnej mapy przebiegu procesu, prób właściwych dla danej kolejności operacji oraz weryfikacji naprężeń szczątkowych, powierzchni lub trwałości zmęczeniowej po całej sekwencji, a także w jaki sposób pozwoli wykryć założenie, że naprężenia ściskające przetrwają każdy cykl cieplny, kulowanie przed procesem usuwającym obrobioną warstwę oraz przeniesienie operacji bez przeglądu ze strony jednostki odpowiedzialnej za projekt. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku kulowania przed obróbką cieplną lub po niej dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak należy kwalifikować kulowanie wykonywane przed obróbką cieplną lub po niej, wybierać właściwą kolejność oraz określać wymagania dotyczące procesu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. Przy wyborze właściwej kolejności kulowania i obróbki cieplnej przegląd techniczny powinien obejmować temperaturę i czas późniejszego oddziaływania cieplnego, wytrzymałość materiału i stan powierzchni w chwili kulowania, usuwanie zgorzeliny, obróbkę skrawaniem oraz końcowy stan wymiarowy. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka charakterystyczne dla danego zagadnienia: zakładanie, że ściskające naprężenia szczątkowe przetrwają każdy cykl cieplny, wykonywanie kulowania przed procesem usuwającym obrobioną warstwę oraz przeniesienie operacji na inny etap bez przeglądu przez jednostkę odpowiedzialną za projekt. SP Center może zaproponować analizę wykonalności i przebieg procesu zapewniający jego kontrolę, lecz rysunek, przywołane specyfikacje, zatwierdzone odstępstwa i wymagania klienta przekazane w łańcuchu dostaw pozostają wiążącą podstawą umowną.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Wspomaga ocenę wykonalności w zakresie temperatury i czasu trwania późniejszego oddziaływania cieplnego oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kulowania przed obróbką cieplną lub po niej — wyboru właściwej kolejności — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie efektów kulowania przed obróbką cieplną lub po niej. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł porównuje kolejność procesu względem obróbki cieplnej. Strony dotyczące materiałów azotowanych, nawęglanych i stali sprężynowych omawiają konkretne układy materiałowe.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to zakładanie, że ściskające naprężenia szczątkowe przetrwają każdy cykl cieplny, wykonywanie kulowania przed procesem usuwającym obrobioną warstwę oraz przenoszenie operacji bez oceny jednostki odpowiedzialnej za projekt.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować historię cieplną i twardość, końcowe potwierdzenie intensywności i pokrycia oraz potwierdzenie zachowania właściwości użytkowych, jeżeli kolejność operacji jest niestandardowa.
Często zadawane pytania o kulowanie przed obróbką cieplną lub po niej — wybór właściwej kolejności
Jakie informacje są potrzebne do wyceny kulowania przed obróbką cieplną lub po niej?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać temperaturę i czas późniejszej ekspozycji cieplnej, wytrzymałość materiału i stan powierzchni podczas kulowania, a także usuwanie zgorzeliny, obróbkę skrawaniem i końcowy stan wymiarowy.
Jakie zapisy potwierdzają nadzór nad kolejnością kulowania i obróbki cieplnej?
Zestaw zapisów powinien łączyć identyfikację części i partii z zakwalifikowaną maszyną, medium do kulowania, uchwytem oraz programem, a następnie obejmować aktualną intensywność, pokrycie i wymagane kontrole części. W tym przypadku dokumentacja potwierdzająca powinna obejmować historię obróbki cieplnej i twardość, końcowe wyniki dotyczące intensywności i pokrycia oraz potwierdzenie zachowania właściwości użytkowych, gdy kolejność operacji jest niestandardowa.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z kulowaniem przed obróbką cieplną lub po niej obejmują założenie, że naprężenia ściskające przetrwają każdy cykl cieplny, kulowanie przed procesem usuwającym obrobioną warstwę oraz przeniesienie tej operacji bez przeglądu jednostki odpowiedzialnej za projekt.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie kwalifikować kolejność kulowania i obróbki cieplnej?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi i wynikami procesu, w tym po zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. Postępowanie powinno zapewniać zachowanie pełnej mapy przebiegu procesu, prób właściwych dla danej kolejności oraz weryfikacji naprężeń szczątkowych, stanu powierzchni lub zmęczenia po całej sekwencji.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania wykonywanego przed obróbką cieplną lub po niej?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kulowanie przeprowadza się zwykle po obróbce cieplnej nadającej materiałowi końcową wytrzymałość, ponieważ późniejsze oddziaływanie wysokiej temperatury może spowodować relaksację lub zmianę rozkładu wprowadzonych naprężeń szczątkowych. Istnieją wyjątki dotyczące celowo łączonych technologii, ale wybrana kolejność musi uwzględniać usuwanie zgorzeliny, twardość, odkształcenia, zachowane naprężenia oraz każdy późniejszy cykl cieplny.
- Należy kontrolować temperaturę i czas późniejszej ekspozycji cieplnej, wytrzymałość materiału i stan powierzchni podczas kulowania oraz usuwanie zgorzeliny, obróbkę skrawaniem i końcowy stan wymiarowy jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj pełną mapę przebiegu procesu, próby właściwe dla danej kolejności operacji oraz weryfikację naprężeń szczątkowych, powierzchni lub właściwości zmęczeniowych po zakończeniu całej sekwencji.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: zakładanie, że naprężenia ściskające przetrwają każdy cykl cieplny, kulowanie przed procesem usuwającym obrobioną warstwę oraz zmianę miejsca tej operacji w sekwencji procesu bez przeglądu przeprowadzonego przez jednostkę odpowiedzialną za projekt.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o historię cieplną i twardość, końcowe dowody intensywności i pokrycia powierzchni oraz dowody zachowania właściwości użytkowych, gdy kolejność operacji jest niestandardowa.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Kulowanie przed szlifowaniem czy po nim? Wpływ na integralność powierzchni
- Kulowanie i powłoki: czy kulować przed nałożeniem powłoki, czy po nim?
- Czym jest kulowanie?
- Pokrycie powierzchni w kulowaniu
Które źródła techniczne stanowią podstawę tego poradnika?
3. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
4. SAE AS7045, Pomiar i klasyfikacja naprężeń szczątkowych
5. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
6. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
7. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
