Kulowanie przeprowadza się zwykle przed nałożeniem powłoki, jeżeli powłoka pękałaby, odpryskiwała lub uniemożliwiała odkształcenie plastyczne. Prawidłowa kolejność zależy jednak od rodzaju powłoki, systemu adhezyjnego, wymaganej chropowatości, granicznych poziomów zanieczyszczeń oraz możliwości usunięcia lub nagrzania kulowanej warstwy podczas przygotowania pod powłokę. Kulowanie po nałożeniu powłoki stanowi specjalny proces, który wymaga jednoznacznego zatwierdzenia.

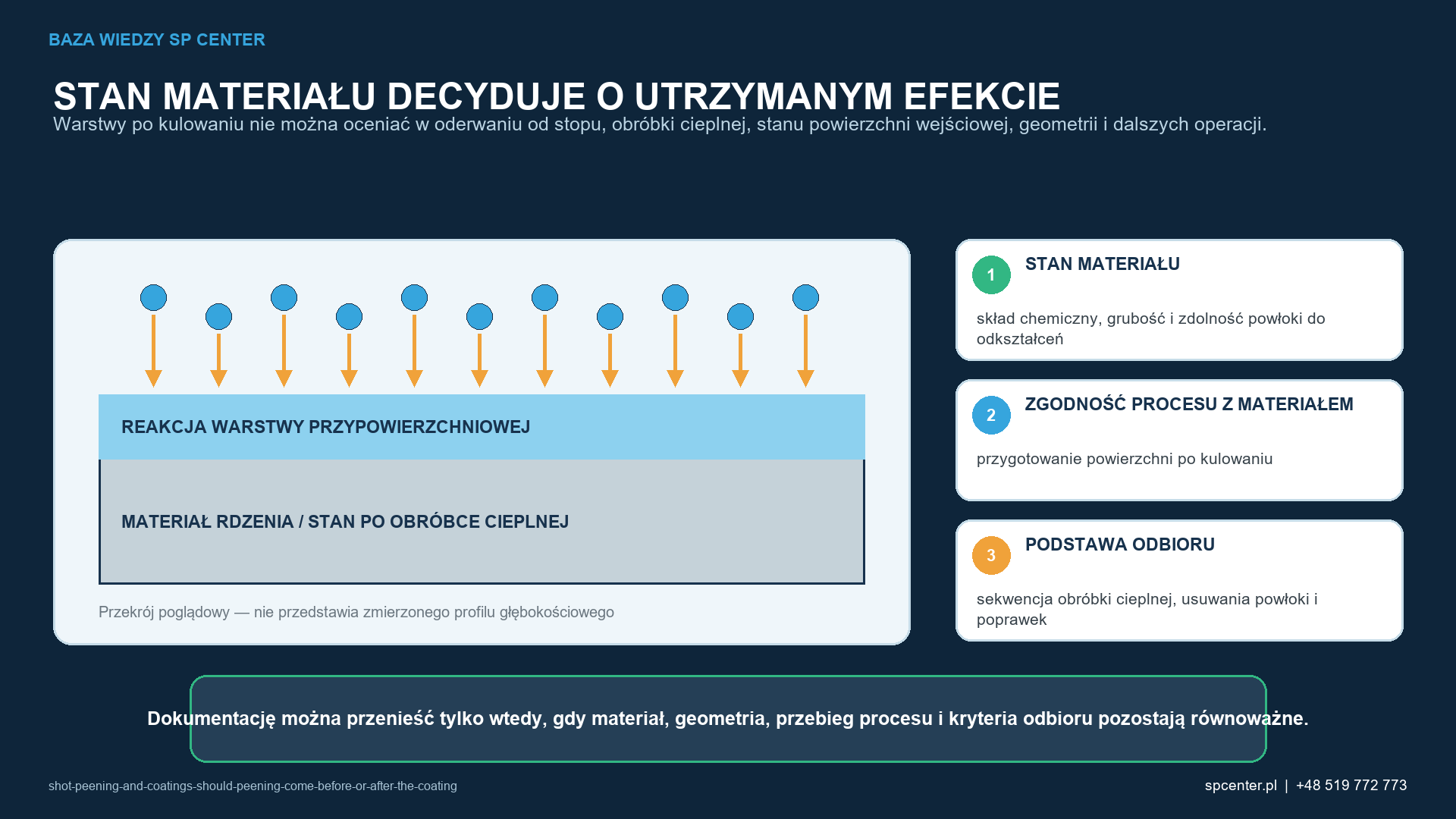

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania i powłok: czy kulowanie należy wykonać przed nałożeniem powłoki, czy po nim? Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za kulowaniem i stosowaniem powłok?
Kulowanie przeprowadza się zwykle przed nałożeniem powłoki, jeżeli powłoka pękałaby, odpryskiwała lub uniemożliwiała odkształcenie plastyczne. Prawidłowa kolejność zależy jednak od rodzaju powłoki, systemu adhezyjnego, wymaganej chropowatości, granicznych poziomów zanieczyszczeń oraz możliwości usunięcia lub nagrzania kulowanej warstwy podczas przygotowania pod powłokę. Kulowanie po nałożeniu powłoki stanowi specjalny proces, który wymaga jednoznacznego zatwierdzenia.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku kulowania i powłok podczas pierwszego przeglądu należy powiązać skład chemiczny, grubość i tolerancję powłoki na odkształcenia, przygotowanie powierzchni po kulowaniu, a także kolejność obróbki cieplnej, usuwania powłoki i napraw. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
Artykuł stanowi przewodnik wspomagający wybór kolejności procesów. Rozróżnia kontrolowane kulowanie od śrutowania stosowanego w celu przygotowania powierzchni pod powłokę.
Jakie zmienne definiują kontrolowany proces kulowania w połączeniu z powłokami?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: skład chemiczny powłoki, jej grubość i tolerancja odkształceń; przygotowanie powierzchni po kulowaniu; kolejność nagrzewania, usuwania powłoki i naprawy. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Skład chemiczny, grubość i tolerancja odkształceń powłoki | Przegląd przeprowadzony przez dostawcę powłoki i jednostka odpowiedzialna za projekt | Stan powierzchni przed nałożeniem powłoki |
| Przygotowanie powierzchni po kulowaniu | Badanie przyczepności i powierzchni właściwe dla danej kolejności operacji | Przyczepność i wygląd powłoki |
| Kolejność nagrzewania, usuwania powłoki i przeróbek | Odbiór pod względem zanieczyszczeń, pokrycia i powłoki | Zachowane potwierdzenie naprężeń szczątkowych lub trwałości zmęczeniowej w przypadkach krytycznych |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Wymagania kontrolne przedstawione w tabeli 1 są ze sobą powiązane. Zmiana składu chemicznego, grubości lub tolerancji odkształcenia powłoki może zmienić zakres dokumentacji potrzebnej do oceny przygotowania powierzchni po kulowaniu, natomiast ograniczenie mające chronić element podczas nagrzewania, usuwania powłoki i przeróbek może zawęzić dopuszczalne okno procesu. Dlatego plan kwalifikacji powinien obejmować badanie wzajemnych oddziaływań, a nie zatwierdzanie każdej zmiennej oddzielnie.
Jak kulowanie i powłoki wpisują się w cały system kulowania?
Przebieg procesu produkcyjnego może usunąć, zrelaksować, zakryć lub uszkodzić warstwę poddaną kulowaniu. Ocena kolejności operacji powinna śledzić stan powierzchni od końcowej obróbki skrawaniem, przez obróbkę cieplną, nakładanie powłoki, czyszczenie i naprawę, aż po dopuszczenie.
W tym przypadku należy wdrożyć konkretne środki kontroli: przegląd przeprowadzony przez dostawcę powłoki i jednostkę odpowiedzialną za projekt; próba przyczepności i stanu powierzchni właściwa dla danej kolejności operacji; oraz kryteria akceptacji dotyczące zanieczyszczeń, pokrycia i powłoki. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: przegląd przeprowadzony przez dostawcę powłoki i jednostka projektowa, próba przyczepności i powierzchni właściwa dla danej kolejności operacji oraz akceptacja zanieczyszczeń, pokrycia powierzchni i powłoki muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.

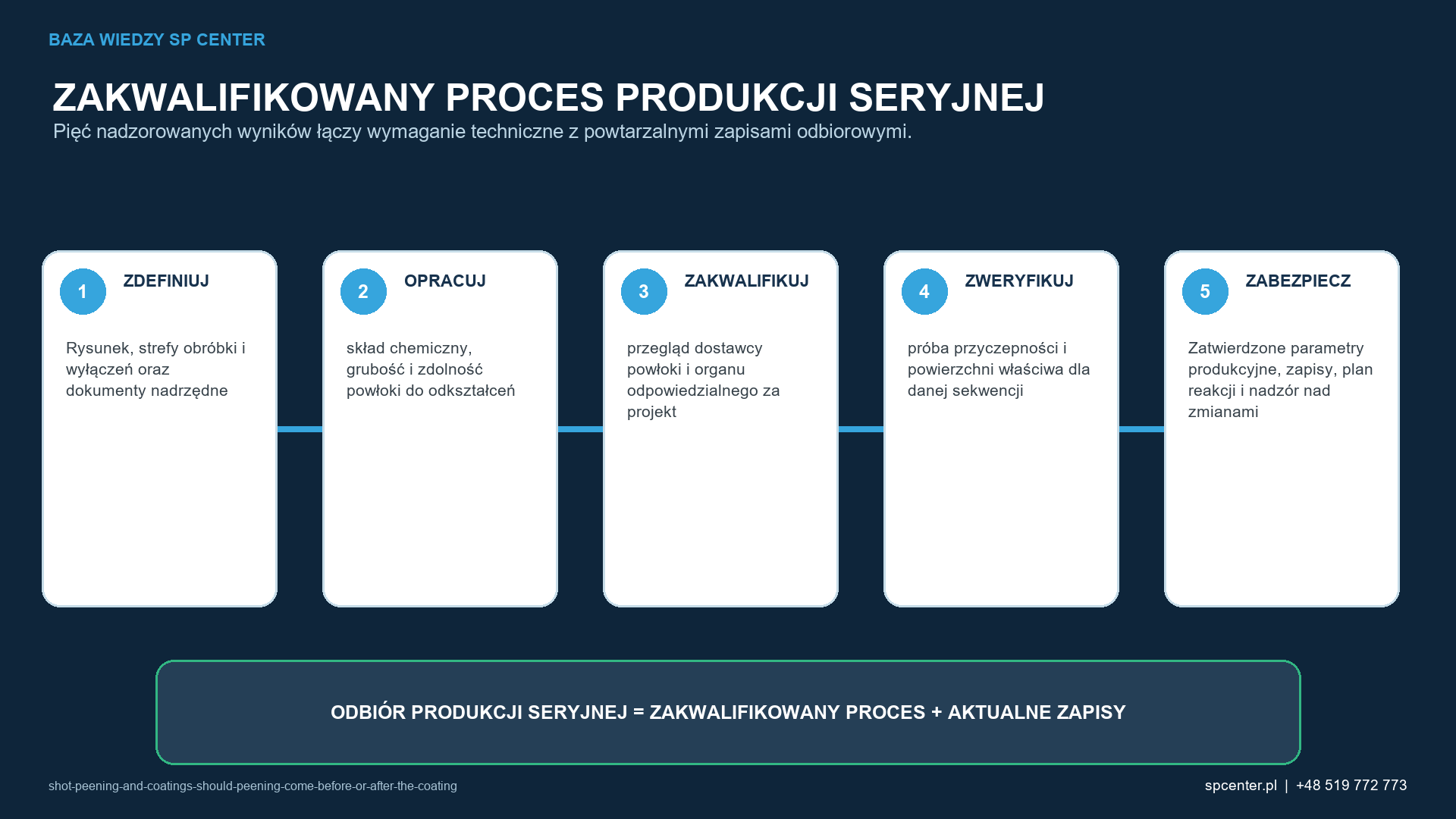

Jak należy kwalifikować kolejność kulowania i nakładania powłok przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić skład chemiczny i grubość powłoki oraz jej tolerancję odkształceń, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź w warunkach granicznych przygotowanie powierzchni po kulowaniu, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni ani wymiarów.
- Zgromadź niezależne dowody. Połącz stan powierzchni przed nałożeniem powłoki, przyczepność i wygląd powłoki oraz, w przypadkach krytycznych, dowody zachowania naprężeń szczątkowych lub trwałości zmęczeniowej, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź przegląd przeprowadzony przez dostawcę powłoki i jednostka odpowiedzialna za projekt, próbę przyczepności i powierzchni właściwą dla danej kolejności operacji oraz kryteria akceptacji dotyczące zanieczyszczeń, pokrycia i powłoki. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad kulowaniem i nakładaniem powłok?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki kontroli stanu powierzchni przed nakładaniem powłoki. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie przyczepności i wyglądu powłoki. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie danych potwierdzających utrzymanie naprężeń szczątkowych lub właściwości zmęczeniowych, gdy mają one krytyczne znaczenie. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku łączenia kulowania z nakładaniem powłok najbardziej użyteczny pakiet dokumentacji obejmuje stan powierzchni przed nałożeniem powłoki, przyczepność i wygląd powłoki oraz — w zastosowaniach krytycznych — potwierdzenie zachowania naprężeń szczątkowych lub właściwości zmęczeniowych, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

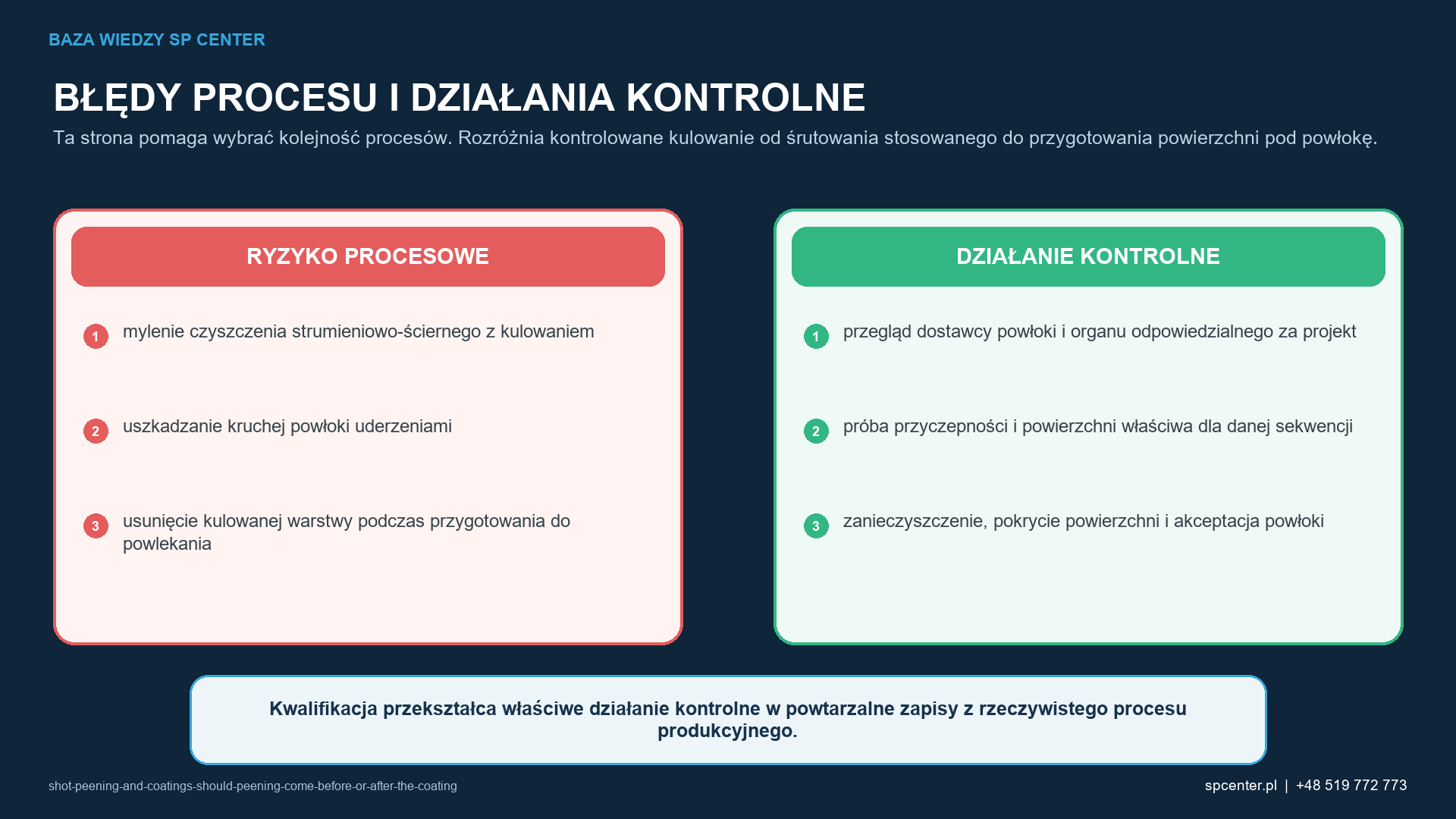

Jakie tryby uszkodzeń związane z kulowaniem i powłokami wymagają zatrzymania procesu lub podjęcia działań zabezpieczających?
- Mylenie czyszczenia strumieniowo-ściernego z kulowaniem. Zabezpiecz objęty problemem wyrób, zweryfikuj ostatni znany prawidłowy stan oraz ustal w drodze przeglądu z dostawcą powłoki i jednostką odpowiedzialną za konstrukcję, czy problem wynika z wymagania, konfiguracji czy wykonania.
- Uszkadzanie kruchej powłoki uderzeniami. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie rozdzieli się wpływu dostępu, medium, wyposażenia i reakcji powierzchni. Właściwym działaniem jest próba przyczepności i powierzchni dostosowana do konkretnej kolejności operacji.
- Usunięcie warstwy zmodyfikowanej przez kulowanie podczas przygotowania do nakładania powłoki. Należy zabezpieczyć ścieżkę audytową i uzyskać wymaganą decyzję działu inżynieryjnego lub klienta. Przywrócenie zgodności powinno opierać się na akceptacji zanieczyszczenia, pokrycia i powłoki oraz obejmować identyfikację wszystkich wyrobów przetworzonych w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i nabywcy powinni określać wymagania dotyczące kulowania i powłok, aby uniknąć niejednoznaczności?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe powinno określać numer części i jej rewizję, materiał i obróbkę cieplną, stan powierzchni przed obróbką, mapę obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, graniczne wymagania dotyczące powierzchni i wymiarów, wielkość partii oraz wymaganą dokumentację. Dodatkowo należy określić jednoznaczne wymagania dotyczące składu chemicznego powłoki, jej grubości i tolerancji odkształceń, przygotowania powierzchni po kulowaniu oraz kolejności procesów cieplnych, usuwania powłoki i ponownej obróbki.
Należy unikać uniwersalnych nastaw skopiowanych z innej części. Zamiast tego trzeba poprosić dostawcę o wyjaśnienie, jak proponowany sposób realizacji procesu zapewnia przegląd przez dostawcę powłoki i jednostka odpowiedzialna za projekt, właściwe dla danej kolejności operacji próby przyczepności i powierzchni oraz kontrolę zanieczyszczeń, pokrycia powierzchni i odbioru powłoki, a także w jaki sposób pozwoli wykryć mylenie oczyszczania strumieniowo-ściernego z kulowaniem, uszkadzanie kruchej powłoki uderzeniami oraz usuwanie warstwy kulowanej podczas przygotowania do nakładania powłoki. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku kulowania i powłok dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak należy kwalifikować kulowanie i nakładanie powłok, ustalać, czy kulowanie ma poprzedzać nałożenie powłoki, czy następować po nim, oraz określać wymagania dotyczące kolejności tych procesów?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. Przy ustalaniu, czy kulowanie należy wykonać przed nałożeniem powłoki, czy po nim, przegląd techniczny powinien obejmować skład chemiczny powłoki, jej grubość i tolerancję odkształceń, przygotowanie powierzchni po kulowaniu oraz kolejność oddziaływania cieplnego, usuwania powłoki i napraw. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka charakterystyczne dla danego zagadnienia: mylenie oczyszczania strumieniowo-ściernego z kulowaniem, uszkadzanie kruchej powłoki uderzeniami oraz usuwanie warstwy poddanej kulowaniu podczas przygotowania powierzchni pod powłokę. SP Center może zaproponować analizę wykonalności i przebieg procesu zapewniający jego kontrolę, lecz rysunek, przywołane specyfikacje, zatwierdzone odstępstwa i wymagania klienta przekazane w łańcuchu dostaw pozostają wiążącą podstawą umowną.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do składu chemicznego, grubości i tolerancji odkształcenia powłoki oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kulowania i powłok — wykonywania kulowania przed nałożeniem powłoki lub po nim — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie efektów kulowania i nakładania powłok. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł jest przewodnikiem ułatwiającym wybór kolejności procesów. Rozróżnia kontrolowane kulowanie od śrutowania stosowanego w celu przygotowania powierzchni pod powłokę.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to mylenie czyszczenia strumieniowo-ściernego z kulowaniem, uszkodzenie kruchej powłoki wskutek uderzeń oraz usunięcie warstwy po kulowaniu podczas przygotowania powierzchni pod powłokę.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować stan powierzchni przed nałożeniem powłoki, przyczepność i wygląd powłoki. W zastosowaniach krytycznych powinna również potwierdzać zachowanie naprężeń szczątkowych lub właściwości zmęczeniowych.
Często zadawane pytania o kulowanie i powłoki — czy kulowanie należy wykonywać przed nałożeniem powłoki, czy po nim?
Jakie informacje są potrzebne do wyceny kulowania i nakładania powłok?
Dobrze przygotowane zapytanie ofertowe zawiera nadzorowany rysunek i jego rewizję, stan materiału i obróbki cieplnej, określone strefy obróbki i wyłączeń, normy nadrzędne, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia powierzchniowe i wymiarowe, liczbę części, zasady grupowania w partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać skład chemiczny, grubość i tolerancję odkształceń powłoki, przygotowanie powierzchni po kulowaniu, a także kolejność nagrzewania, usuwania powłoki i przeróbek.
Jakie zapisy potwierdzają nadzór nad procesem kulowania w połączeniu z powłokami?
Zestaw zapisów powinien łączyć identyfikację części i partii z zakwalifikowaną maszyną, medium do kulowania, uchwytem oraz programem, a następnie obejmować aktualną intensywność, pokrycie i wymagane kontrole części. W tym przypadku dokumentacja potwierdzająca powinna obejmować stan powierzchni przed nałożeniem powłoki, przyczepność i wygląd powłoki. W zastosowaniach krytycznych powinna również potwierdzać zachowanie naprężeń szczątkowych lub trwałości zmęczeniowej.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka dotyczące kulowania i powłok obejmują mylenie czyszczenia strumieniowo-ściernego z kulowaniem, uszkodzenie kruchej powłoki wskutek uderzeń oraz usunięcie warstwy poddanej kulowaniu podczas przygotowania pod powłokę.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie kwalifikować kolejność kulowania i nakładania powłok?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi i wynikami procesu, w tym po zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. Postępowanie powinno zapewniać zachowanie przeglądu przeprowadzonego przez dostawcę powłoki i jednostka odpowiedzialna za projekt, prób przyczepności i powierzchni właściwych dla danej kolejności oraz akceptacji zanieczyszczenia, pokrycia i powłoki.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania stosowanego w połączeniu z powłokami?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kulowanie przeprowadza się zwykle przed nałożeniem powłoki, jeżeli powłoka pękałaby, odpryskiwała lub uniemożliwiała odkształcenie plastyczne. Prawidłowa kolejność zależy jednak od rodzaju powłoki, systemu adhezyjnego, wymaganej chropowatości, granicznych poziomów zanieczyszczeń oraz możliwości usunięcia lub nagrzania kulowanej warstwy podczas przygotowania pod powłokę. Kulowanie po nałożeniu powłoki stanowi specjalny proces, który wymaga jednoznacznego zatwierdzenia.
- Łącznym nadzorem obejmij skład chemiczny, grubość i tolerancję odkształcenia powłoki, przygotowanie powierzchni po kulowaniu oraz kolejność nagrzewania, usuwania powłoki i poprawek.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, zapewnij przegląd przez dostawcę powłoki i jednostkę odpowiedzialną za projekt, przeprowadź właściwe dla danej kolejności operacji próby przyczepności i powierzchni oraz odbiór pod względem zanieczyszczenia, pokrycia powierzchni i powłoki.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: mylenie oczyszczania strumieniowo-ściernego z kulowaniem, uszkadzanie kruchej powłoki uderzeniami oraz usuwanie warstwy poddanej kulowaniu podczas przygotowania powierzchni pod powłokę.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o stan powierzchni przed nałożeniem powłoki, przyczepność i wygląd powłoki oraz dowody zachowania naprężeń szczątkowych lub trwałości zmęczeniowej, jeśli mają krytyczne znaczenie.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Kulowanie przed szlifowaniem czy po nim? Wpływ na integralność powierzchni
- Kulowanie przed obróbką cieplną czy po niej? Wybór właściwej kolejności
- Czym jest kulowanie?
- Pokrycie powierzchni w kulowaniu
Które źródła techniczne stanowią podstawę tego poradnika?
2. ISO 12686:1999, Automated controlled shot-peening of metallic articles (potwierdzona w 2022 r.)
3. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
4. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
5. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
6. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
