Den festgelegten Werkstoffzustand herstellen, jede spätere Wärmebelastung erfassen und die vollständige Folge qualifizieren statt einen allgemeinen Temperaturwert anzunehmen

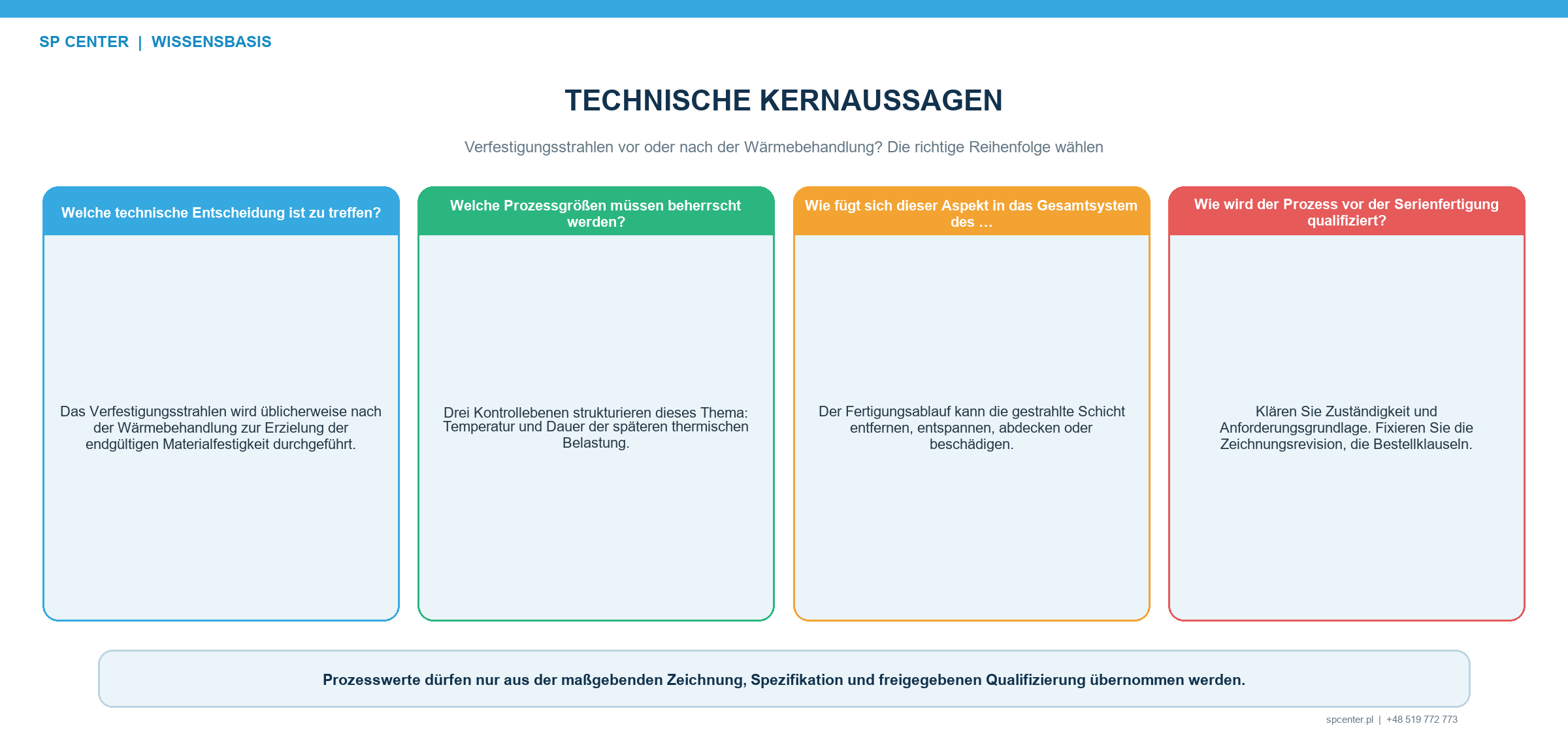

Verfestigungsstrahlen wird häufig nach der Wärmebehandlung angeordnet, die endgültige Festigkeit, Härte und Gefüge herstellt. Das ist ein sinnvoller Ausgangspunkt, aber keine absolute Regel. Ein späterer Wärmezyklus kann Eigenspannungen abbauen oder umlagern, Härte oder Gefüge verändern, Maße beeinflussen oder mit Beschichtung und Wasserstoffbeherrschung zusammenwirken. Die richtige Folge ergibt sich aus gelenkter Zeichnung, Werkstoffspezifikation, vollständiger Fertigungsroute und anwendungsspezifischer Qualifizierung.
Warum liegt der Werkstoffendzustand üblicherweise vor dem Strahlen?
Die Reaktion auf Auftreffvorgänge hängt von Streckgrenze, Härte, Gefüge, Randschicht und vorhandenen Eigenspannungen ab. Ein im weichen Zwischenzustand gestrahltes und anschließend gehärtetes Bauteil liefert nicht automatisch dasselbe Ergebnis wie ein im Endzustand gestrahltes. Erwärmung und Phasenumwandlung können das frühere Spannungsfeld ersetzen und die qualifizierte Oberfläche verändern.
Die technische Prüfung nennt deshalb den genauen Zustand und nicht nur „wärmebehandelt“. Vergütungsstahl, ausscheidungsgehärteter nichtrostender Stahl, Einsatzhärteschicht, Nitrierschicht, induktiv gehärtete Zone, Titanlegierung und Nickelbasislegierung besitzen keine gemeinsame Wärmeantwort.
| Thermischer oder fertigungstechnischer Schritt | Problem der Reihenfolge | Gelenkte Entscheidung |
|---|---|---|
| Härten und Anlassen oder Auslagern | Erzeugt Festigkeit, Härte, Gefüge und Maßzustand | Festgelegte Endwärmebehandlung üblicherweise vor der Strahlqualifizierung abschließen |
| Aufkohlen, Nitrieren oder Induktivhärten | Erzeugt oder verändert die Funktionsrandschicht; oft folgt Feinbearbeitung | Randschichtzustand, Schleifzugabe und Strahlzeitpunkt festlegen |
| Spannungsarmbehandlung nach dem Strahlen | Kann eingebrachte Eigenspannungen abbauen oder umlagern | Nur in einer freigegebenen werkstoff-, temperatur- und zeitspezifischen Route zulassen |
| Beschichtungshärtung oder Entgasungsbehandlung | Spätere Wärme kann Spannung, Härte, Beschichtung oder Wasserstofffolge beeinflussen | Aufgerufene Beschichtungs-, Entgasungs- und Kundenforderungen anwenden; keinen Universalgrenzwert einsetzen |
| Schweißen, Löten oder Warmumformen | Kann Werkstoff umwandeln und den früheren Oberflächenzustand überlagern | Als wesentliche Reihenfolgeentscheidung technisch prüfen |
| Warmstrahlen oder Strahlen mit kontrollierter Nachwärme | Koppelt Verformung und Temperatur absichtlich | Als eigenen Sonderprozess qualifizieren, nicht aus konventionellem Strahlen ableiten |
Tabelle 1. Jeder spätere Wärmeschritt benötigt einen ausdrücklichen Zweck, eine Freigabe und eine Wirkungsbewertung.

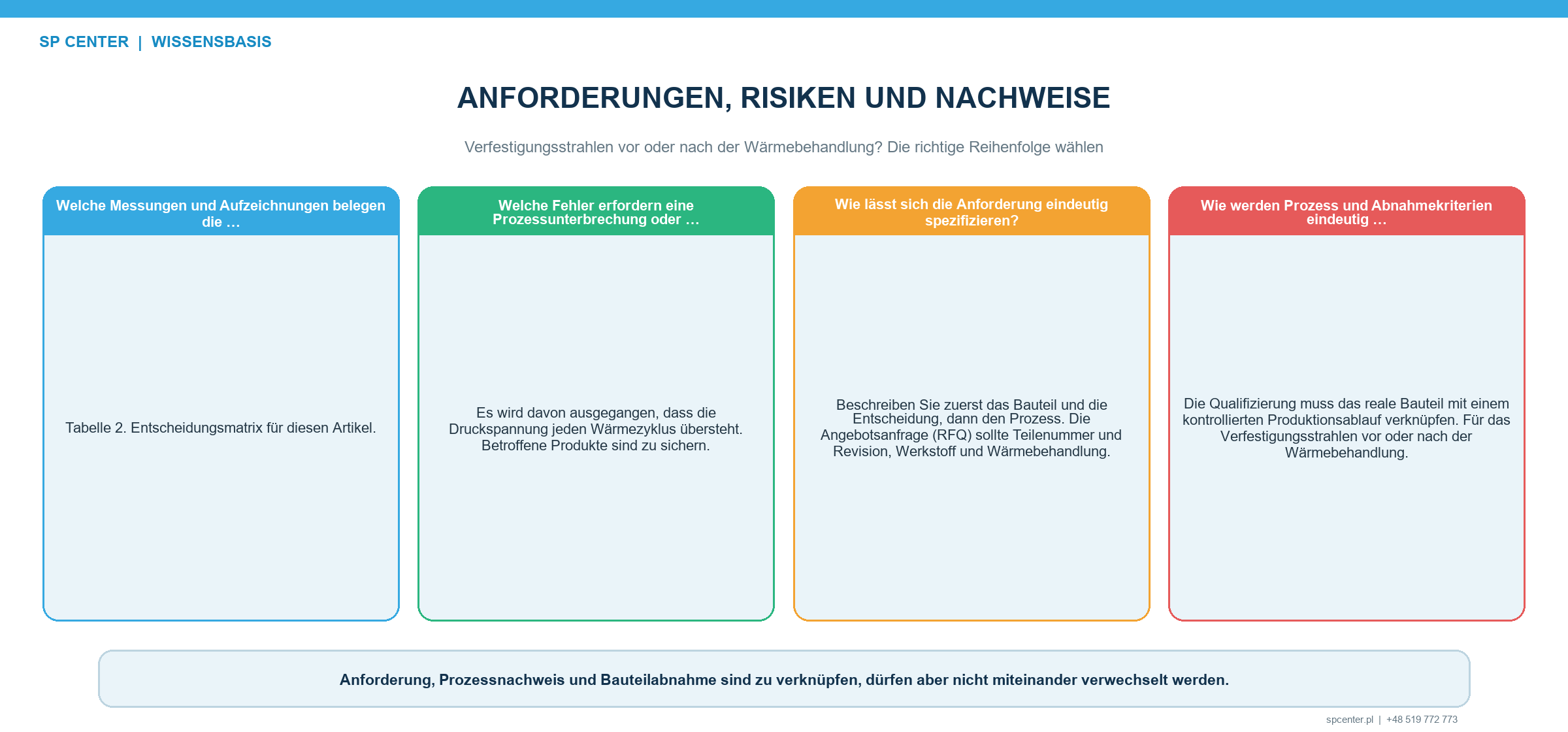

Wie kann Wärme nach dem Strahlen das Ergebnis verändern?
Der Abbau von Eigenspannungen hängt nicht nur von der Spitzentemperatur ab. Dauer, Legierung, Gefüge, Höhe und Verlauf der Ausgangsspannung, Vorverformung und betriebliche Beanspruchung wirken zusammen. Eine kurze Erwärmung und ein langer Halt bei derselben Nenntemperatur sind nicht gleichwertig.
Wärme kann außerdem anlassen oder auslagern, verbliebene Phasen umwandeln, die Oberfläche oxidieren oder verunreinigen und dünne oder unsymmetrische Merkmale verziehen. Eine unverändert aussehende Oberfläche und eine frühere Bedeckungsgradprüfung belegen daher nicht den Fortbestand des qualifizierten Werkstoff- oder Spannungszustands.
Warum ist ein allgemeiner Temperaturgrenzwert nach dem Strahlen unzulässig?
Veröffentlichte Untersuchungen zeigen, dass die Stabilität von Eigenspannungen werkstoff- und expositionsspezifisch ist. Ergebnisse für einen Stahl, eine Temperatur und eine Dauer dürfen nicht als allgemeiner Abnahmegrenzwert für eine andere Legierung oder ein anderes Bauteil dienen. Die zitierten Arbeiten stützen Mechanismus und Qualifizierungsbedarf, liefern aber kein universelles Produktionsrezept.
Ist spätere Wärme unvermeidbar, werden das tatsächliche Temperatur-Zeit-Fenster, Atmosphäre, Aufheiz- und Abkühlweg sowie die Position in der Fertigung festgelegt. Danach bestimmt die Konstruktionsverantwortung die erforderlichen Werkstoff-, Oberflächen-, Eigenspannungs- oder Leistungsnachweise.
Wie beeinflussen Beschichtung, galvanische Prozesse und Entgasungsbehandlung die Folge?
Beschichtungs- und galvanische Routen können Reinigen, Aktivieren, Abscheiden, Härten, Diffusion oder Entgasungsbehandlung enthalten. Schritte können die gestrahlte Oberfläche verändern; für manche hochfesten Stähle sind verbindliche Wasserstofffolgen festgelegt. Verfestigungsstrahlen entfernt keinen Wasserstoff und ersetzt keine vorgeschriebene Entgasungsbehandlung.
Temperatur und Dauer werden nicht aus einem allgemeinen Strahlleitfaden abgeleitet. Es gelten Beschichtungsspezifikation, Werkstoff- und Härtegrenzen, Kundenanforderung und freigegebener Prozessplan. Bei Widersprüchen wartet die Bearbeitung auf eine gelenkte Klärung durch die zuständige Stelle.
Was unterscheidet Warmstrahlen oder eine kontrollierte Nachwärme?
Warmstrahlen und bewusst gekoppelte Strahl-Wärme-Routen nutzen Wechselwirkungen zwischen plastischer Verformung, Temperatur und Gefüge. Sie belegen nicht, dass eine beliebige Wärmebehandlung nach konventionellem Strahlen unkritisch ist. Das Prozessfenster umfasst Werkstoff, Temperatur, Zeitablauf, Verformungshistorie und Endvalidierung und wird getrennt qualifiziert.

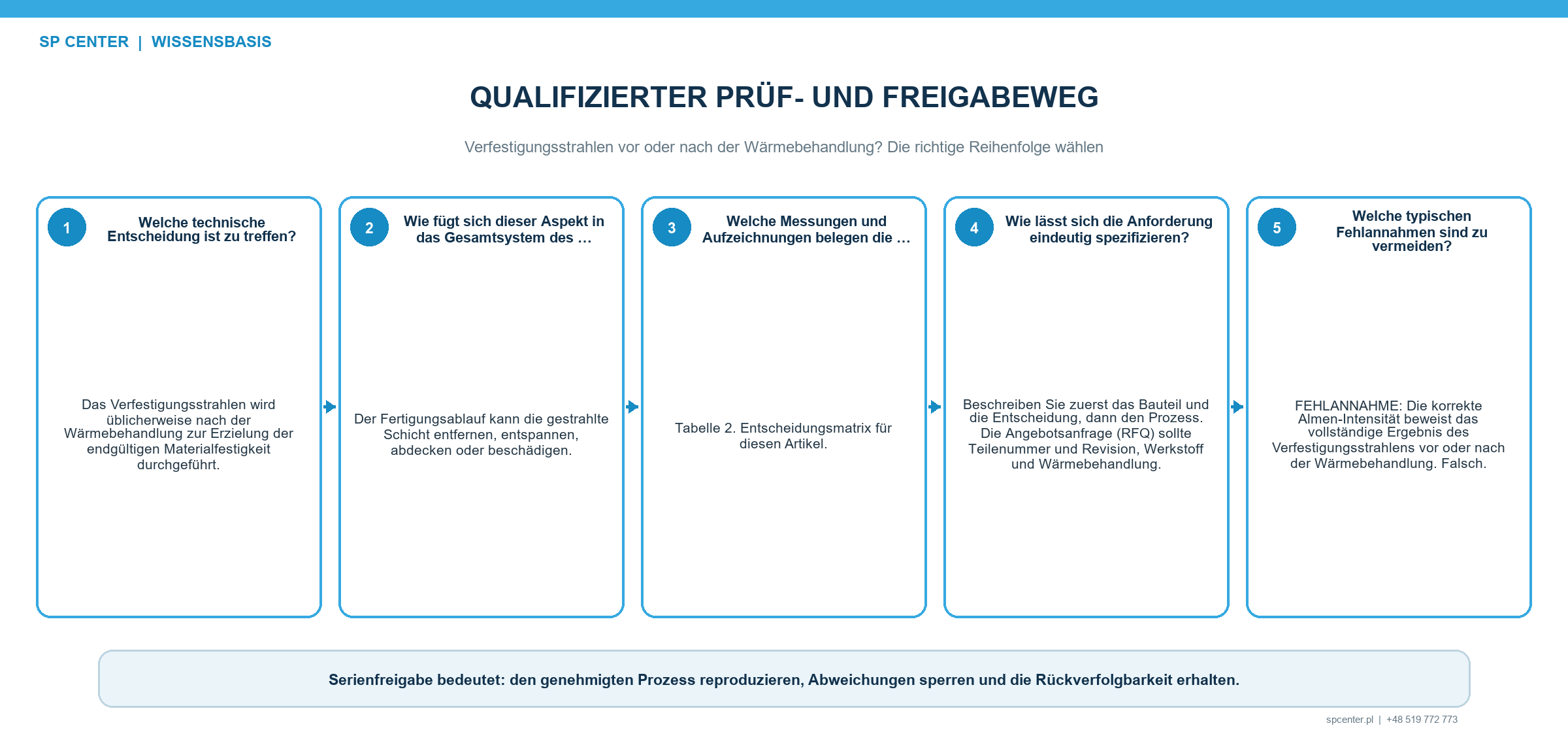

Welche Nachweise stützen Qualifizierung und Serienfreigabe?
| Nachweisebene | Beantwortete Frage | Allein nicht belegt |
|---|---|---|
| Wärmebehandlungsaufzeichnungen und Werkstoffprüfungen | Ist der geforderte metallurgische Zustand hergestellt? | Waren Strahl und Bedeckungsgrad beherrscht? |
| Almen-Intensität und Sättigung | Wurde der Strahl in festgelegter Prüfanordnung verifiziert? | Blieb die Eigenspannung nach späterer Wärme erhalten? |
| Bedeckungsgrad und Oberflächenprüfung | Wurde die festgelegte Zone beaufschlagt und sichtbar zulässig hinterlassen? | Sind Härte, Gefüge oder Spannungstiefe unverändert? |
| Härte, Randschichttiefe oder Gefüge | Erfüllt der Werkstoffzustand die aufgerufene Abnahme? | Erfüllt der Strahlprozess Intensitäts-, Bedeckungs- oder Ermüdungsforderungen? |
| Eigenspannungsmessung vor und nach Wärme | Wie änderte sich eine definierte Spannungskomponente an festgelegten Orten und Tiefen? | Verhält sich ein anderer Werkstoff, eine andere Geometrie oder Wärmehistorie gleich? |
| Repräsentative Ermüdungs- oder Funktionsprüfung | Stützt die vollständige Folge eine definierte Betriebsaussage? | Ist das Ergebnis nach ungeprüfter Änderung übertragbar? |
Tabelle 2. Wärmebehandlungskonformität, Strahlbeherrschung und erhaltene Anwendungsleistung dürfen nicht zu einem Ergebnis zusammengefasst werden.
SAE J442 und J443 behandeln Bestimmung und Verifizierung der Strahlintensität; J2277 behandelt den Bedeckungsgrad. AS7045 bietet einen Rahmen für Definition, Quantifizierung und Klassifizierung von Eigenspannungen. Keine dieser Quellen autorisiert allein einen späteren Wärmezyklus oder liefert einen werkstoffspezifischen Relaxationsgrenzwert.
Welche Änderungen erfordern Prüfung oder Requalifizierung?
- Werkstoffbezeichnung, Lieferzustand, Wärmebehandlungsrevision, Härtebereich oder Randschichtforderung ändert sich.
- Spannungsarmbehandlung, Entgasung, Beschichtungshärtung, Heißreinigung, Schweißen, Löten oder thermische Reparatur wird nach dem Strahlen ergänzt oder verschoben.
- Temperatur, Haltezeit, Atmosphäre, Ofenbeladung, Aufheizrate oder Abkühlweg verlässt den freigegebenen Ausgangszustand.
- Schleifen, Polieren oder Beschichten verändert die Oberfläche nach dem Strahlen.
- Strahlmittel, Intensität, Bedeckungsgrad, Anlage, Vorrichtung, Programm oder Behandlungsgrenze ändert sich.
- Eigenspannungs-, Härte-, Maß- oder Ermüdungsnachweise repräsentieren die Endfolge nicht mehr.
Produkte seit dem letzten verifiziert zulässigen Zustand werden eingegrenzt, während die Auswirkung bewertet wird. Erneutes Strahlen nach Wärme ist keine automatische Korrektur, weil kumulative Exposition, Rauheit, Maße und Vertragsroute eine Wiederholbearbeitung begrenzen können.
Was gehört in Anfrage oder Prozessplan?
| Erforderliche Angabe | Bedeutung | Verhindertes Risiko |
|---|---|---|
| Werkstoffspezifikation und Wärmebehandlungszustand | Definiert Umwandlung, Härte und Relaxationsverhalten | Ein Temperaturwert wird zwischen ungleichen Legierungen kopiert |
| Vollständige Arbeitsfolge | Zeigt jede Wärme-, Schleif-, Beschichtungs- und Reparaturstufe nach dem Strahlen | Ein verborgener Wärmezyklus verändert die qualifizierte Oberfläche |
| Temperatur-Zeit-Fenster und Atmosphäre | Definiert die tatsächliche Exposition statt nur einer Bezeichnung | „Niedrige Temperatur“ gilt ohne Nachweis als unkritisch |
| Behandlungs- und Ausschlussplan | Schützt wärmebeeinflusste, Präzisions- und Funktionsflächen | Falscher Werkstoffzustand oder falsche Zone wird gestrahlt |
| Endoberfläche, Härte, Maße und Aufzeichnungen | Erzeugt Bauteilabnahme über Strahlparameter hinaus | Ein zulässiger Almen-Wert gibt ein verändertes Bauteil frei |
| Eigenspannungs- oder Ermüdungsaussage | Bestimmt Bedarf an direkter Validierung der erhaltenen Wirkung | Ein allgemeiner Vorteil wird nach unqualifizierter Wärme versprochen |
Tabelle 3. Eine vollständige Wärmehistorie ist Voraussetzung für ein technisch vergleichbares Angebot und eine belastbare Qualifizierung.
SAE ARP1631A behandelt die Fertigungsfolge für 300M oder modifizierten 4340-Stahl ab der in ihrem Anwendungsbereich genannten Festigkeit. Dieser enge Werkstoff- und Festigkeitsbereich darf nicht auf andere Stähle oder Legierungen übertragen werden. Maßgebend ist die im Vertrag aufgerufene vollständige Revision.
Häufig gestellte Fragen
Erfolgt Verfestigungsstrahlen üblicherweise nach der Wärmebehandlung?
Häufig ja, weil das Strahlen meist im endgültigen Festigkeits- und Härtezustand qualifiziert wird und spätere hohe Temperaturen Eigenspannungen verändern können. Die maßgebende Route kann eine andere Folge fordern.
Darf ein Bauteil nach dem Verfestigungsstrahlen wärmebehandelt werden?
Nur wenn die freigegebene Route Werkstoff, Wärmezyklus und erforderliche Nachweise festlegt. Eine spätere Behandlung kann Spannung abbauen, Härte ändern oder die Oberfläche umwandeln.
Gibt es eine einheitliche Höchsttemperatur nach dem Strahlen?
Nein. Das Verhalten hängt von Legierung, Gefüge, Ausgangsspannung, Temperatur, Dauer und Anwendung ab. Maßgebende Forderungen und repräsentative Validierung entscheiden.
Zerstört eine Wasserstoff-Entgasungsbehandlung immer die Strahlwirkung?
Eine allgemeingültige Aussage ist nicht möglich. Die vorgeschriebene Beschichtungs- und Entgasungsfolge ist einzuhalten; Aussagen zu verbleibender Spannung oder Ermüdung benötigen Nachweise für Werkstoff und Zyklus.
Kann Verfestigungsstrahlen eine Spannungsarmbehandlung ersetzen?
Nein. Es handelt sich um unterschiedliche Prozesse mit unterschiedlichen Zwecken und Freigaben. Eine geforderte Wärmebehandlung darf nicht ohne gelenkte technische Genehmigung ersetzt werden.
Ist Warmstrahlen gewöhnliches Verfestigungsstrahlen?
Nein. Strahlen bei erhöhter Temperatur oder eine gekoppelte Nachwärme verändert das Prozesskonzept und benötigt eigene Qualifizierung, Grenzwerte und Aufzeichnungen.
Belegt der Bedeckungsgrad, dass Eigenspannungen eine spätere Wärme überstanden haben?
Nein. Der Bedeckungsgrad beschreibt Auftreffspuren. Erhaltene Eigenspannung oder Leistung nach Wärme ist eine getrennte Mess- oder Qualifizierungsfrage.
Welche Unterlagen werden für die Prüfung der Reihenfolge benötigt?
Benötigt werden Zeichnung, Werkstoff- und Wärmebehandlungsspezifikation, vollständige Fertigungsroute, spätere Wärmezyklen, Behandlungsplan, Oberflächen- und Maßgrenzen, Menge und Aufzeichnungen.
Die wichtigsten Punkte
- Den festgelegten metallurgischen Endzustand als üblichen Qualifizierungszustand verwenden.
- Jede spätere Wärme nach Werkstoff, Temperatur, Dauer und Zweck prüfen.
- Keine allgemeingültige sichere Temperatur nach dem Verfestigungsstrahlen ansetzen.
- Beschichtungs-, Galvanik- und Wasserstoffforderungen ohne Ersatz einhalten.
- Warmstrahlen und gekoppelte Nachwärme als eigene Prozesse qualifizieren.
- Wärmebehandlungsaufzeichnungen, Intensität, Bedeckungsgrad, Eigenspannung und Ermüdungsnachweis trennen.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen vor oder nach dem Schleifen
- Verfestigungsstrahlen und Beschichtungen: Prozessfolge
- Verfestigungsstrahlen und Wasserstoffversprödung
- XRD-Eigenspannungsmessung
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
5. SAE ARP1631A, Manufacturing Sequence for High-Strength 300M or 4340 Modified Steel Parts
6. Diesner, The Effect of Elevated Temperature Exposure on Residual Stresses, SAE 710285
7. Menig et al., Shot Peening Plus Subsequent Short-Time Annealing, SAE 2002-01-1409
Hinweis zu Normen: Forschungsergebnisse sind werkstoff- und zyklusspezifisch. Für die Abnahme gelten vollständige gelenkte Normen und Kundenforderungen.
