Oddeľte zlúčeninovú vrstvu, difúznu zónu a jadro, potom kvalifikujte postupnosť, médium a podmienky nárazu voči explicitnému poškodeniu a limitom výkonu
Guľôčkovanie nitridovanej ocele môže byť technicky užitočné v kvalifikovanej ceste komponentu, ale „nitridovaný“ nedefinuje jeden povrch. Druh ocele a tepelné spracovanie jadra, metóda nitridácie, stav zlúčeninovej vrstvy, difúzna zóna, hĺbka povrchovo spevnenej vrstvy, geometria a postup procesu určujú, či nárazy častíc posilňujú zamýšľaný stav povrchu alebo spôsobujú mikrotrhliny, odštiepenie, odlupovanie, zaoblenie alebo neprijateľnú drsnosť.

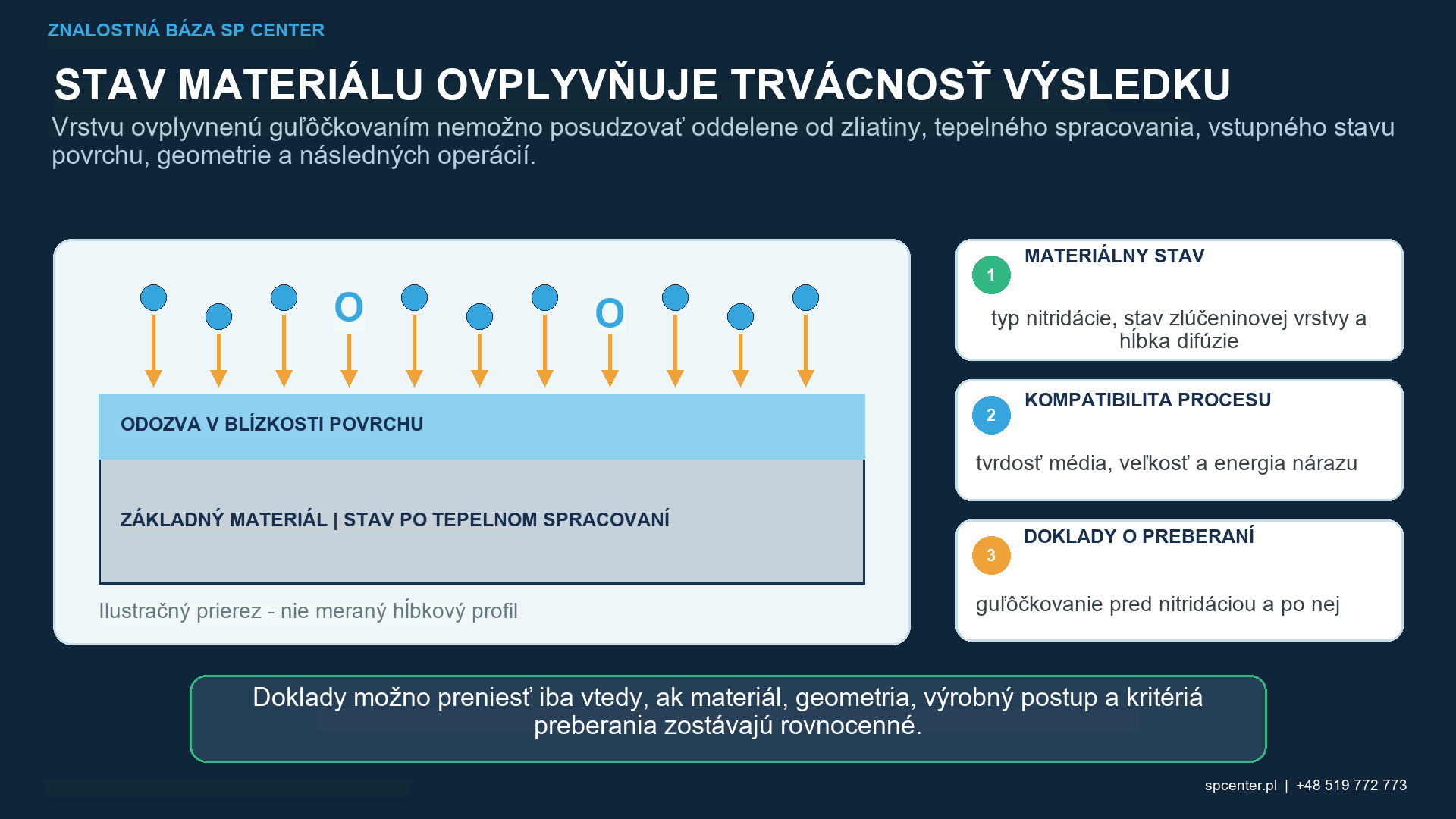

Aké povrchové oblasti vytvára nitridácia?
Nitridácia zavádza dusík do vhodnej ocele pri zvýšenej teplote. V závislosti od zliatiny a riadenia procesu môže vonkajší povrch obsahovať zlúčeninovú vrstvu bohatú na nitridy, bežne označovanú ako biela vrstva podľa vzhľadu v pripravenom metalografickom výbruse. Pod ňou sa nachádza difúzna zóna obsahujúca dusík v tuhom roztoku a precipitáty nitridov legujúcich prvkov, po ktorej nasleduje jadro.
Tieto oblasti nemajú jednu spoločnú tvrdosť, húževnatosť alebo reakciu na náraz. Hrúbka zlúčeninovej vrstvy, fázové zloženie, pórovitosť a kontinuita spolu s hĺbkou difúznej zóny a stavom jadra musia zodpovedať príslušnému výkresu a špecifikácii nitridácie. Neformálny termín „biela vrstva“ sám o sebe nie je kritériom prijatia.
| Stav alebo postup povrchu | Hlavný problém | Kontrolované rozhodnutie |
|---|---|---|
| Guľôčkovanie pred nitridáciou | Teplota a čas nitridácie môžu uvoľniť alebo prerozdeliť zvyškové napätie vyvolané guľôčkovaním a vytvoriť nový stav povrchu | Kvalifikujte celý tepelný postup; neuvádzajte stav napätia pred nitridáciou bez dokladov |
| Guľôčkovanie po nitridácii so zachovanou zlúčeninovou vrstvou | Tvrdá, pórovitá alebo miestne krehká zlúčeninová vrstva môže pri nevhodných podmienkach nárazu popraskať, odštiepiť sa, odlúpnuť sa alebo nadmerne zdrsnieť | Stanovte kritériá prijateľnosti zlúčeninovej vrstvy a použite reprezentatívne kritériá na zastavenie pri poškodení |
| Guľôčkovanie po odstránení špecifikovanej zlúčeninovej vrstvy | Difúzna zóna a zostávajúci plášť môžu byť stále poškodené alebo zdrsnené. | Overte úber, zostávajúcu hĺbku nitridovanej vrstvy, integritu povrchu a nové procesné okno guľôčkovania |
| Dielok nitridovaný plynom. | Nitridačný potenciál, teplota, čas a aktivácia povrchu ovplyvňujú zlúčeninovú vrstvu a difúznu zónu | Použite skutočnú špecifikáciu riadenej nitridácie a doklad o šarži. |
| Dielok nitridovaný plazmou alebo iónmi. | Okrajové efekty, maskovacie hranice a lokálny vývoj vrstvy sa môžu líšiť od plynu. nitridácia | Kvalifikujte skutočnú geometriu a postup iónovej nitridácie; nepredpokladajte zameniteľnosť |
| Nitrocementovaný povrch | Chémia a povrchová úprava vrstvy s obsahom uhlíka sa líšia od konvenčnej nitridácie | Považujte to za samostatný proces a aplikujte jeho riadiace požiadavky |
Tabuľka 1. Postup nitridovania a poradie operácií menia povrch vystavený prúdu média pri guľôčkovaní.
Prečo je postupnosť procesu prvým technickým rozhodnutím?
Ak guľôčkovanie predchádza nitridovaniu, tepelný cyklus nitridovania môže relaxovať alebo prerozdeliť pole zvyškových napätí vytvorené guľôčkovaním. Nitridovanie tiež vytvára vlastnú vrstvu, mikroštruktúru a zvyškové napätia. Výsledok Almenovej skúšky pred nitridovaním preto nemôže preukázať konečný stav súčiastky.
Ak sa guľôčkovanie vykonáva po nitridovaní, nárazy pôsobia priamo na zlúčeninovú vrstvu alebo na povrch, z ktorého bola táto vrstva odstránená. Súvislá, pórovitá, tenká, hrubá alebo lokálne krehká vrstva môže reagovať odlišne. Zvolený sled sa musí kvalifikovať ako spoločný materiálový a výrobný postup, nie ako dve nezávislé vyhovujúce operácie.
Aký je rozdiel medzi plynovou, riadenou potenciálovou a iónovou nitridáciou?
Plynové nitridovanie riadené disociáciou amoniaku, automatizované plynové nitridovanie riadené nitridačným potenciálom a iónové nitridovanie sú odlišné postupy upravené rôznymi materiálovými špecifikáciami SAE. Riadenie atmosféry, aktivácia, priebeh teploty a času, maskovanie a geometria ovplyvňujú vývoj vrstvy. Procesný záznam uvádzajúci iba „nitridované“ na kvalifikáciu guľôčkovania nestačí.
Nitrocementácia tiež zavádza uhlík a nie je automaticky rovnocenná nitridácii. Jej povrchové fázy, stav zlúčeninovej vrstvy a požiadavky na následnú konečnú úpravu sa musia posúdiť podľa rozhodujúcej definície procesu.
Ako sa vyberajú médiá a intenzita pre nitridovaná vrstva?
Materiál média, veľkosť, tvrdosť, tvar a stav interagujú s rýchlosťou, uhlom nárazu, hmotnostným prietokom média, expozíciou a lokálnou vrstvou. Médium, ktoré je príliš mäkké na zamýšľaný prenos energie, sa môže deformovať alebo zlomiť a vytvoriť nestabilný prúd; tvrdšia, väčšia alebo rýchlejšia častica môže zvýšiť mikroodštiepenie, drsnosť a poškodenie hrán. Ani „jemné médium“, ani „nízka intenzita“ nie sú automatickým bezpečnostným vyhlásením.
Vychádzajte z rozhodujúcej požiadavky na guľôčkovanie a stanovte ohraničené okno na reprezentatívnom nitridovanom materiáli a geometrii. Použite kritériá zastavenia pre trhliny, mikroskopické odštiepenie, odlupovanie, drsnosť, zaoblenie hrán a zmenu rozmerov. Ak sa zmení dávka po nitridovaní alebo stav zlúčeninovej vrstvy, predchádzajúce okno už nemusí byť reprezentatívne.
Čo dokazujú výsledky riadenia procesu?
| Úroveň dokladov | Čo sa stanovuje | Čo nemôže preukázať samostatne |
|---|---|---|
| Materiál, predchádzajúce tepelné spracovanie a vlastnosti jadra | Oceľ vstupujúca do nitridácie zodpovedá autorizovanej základnej línii | Zlúčeninová vrstva alebo nitridovaná vrstva spĺňa požiadavky |
| Záznam o nitridácii a reprezentatívna metalografia alebo prechod tvrdosti | Sú splnené špecifikované kritériá nitridácie, stavu vrstvy a hĺbky prípadu | Guľôčkovanie nespôsobí mikroskopické odštiepenie ani neprípustné zdrsnenie skutočného prvku |
| Stav média a nastavenia stroja | Reprodukujú sa autorizované častice a vstupy zariadenia | Podmienky nárazu sú prijateľné na každej nitridovanej hrane, koreni alebo otvore |
| Almenova intenzita a nasýtenie | Prúd média na guľôčkovanie je overený v schválenom Almenovom usporiadaní. | Nitridovaná vrstva je neporušená alebo má požadovaný profil zvyškových napätí |
| Pokrytie komponentu a kontrola povrchu | Zóna ošetrenia je pokrytá a viditeľné poškodenie a textúra spĺňajú definované limity | Sú preukázané podpovrchové trhliny, hĺbka povrchovo spevnenej vrstvy alebo únavová účinnosť |
| Profil hĺbky zvyškového napätia a reprezentatívne testovanie únavy | Zvolený materiál a sled nitridovania a guľôčkovania podporujú definované tvrdenie o použití | Výsledok sa prenáša na inú oceľ, stav vrstvy, geometriu alebo spektrum zaťaženia |
Tabuľka 2. Zhoda nitridácie, overovanie prúdu, prijatie komponentu a validácia prevádzky musia zostať odlišné.
SAE J442 a J443 definujú Almenove prostriedky a postupy používané na stanovenie a overovanie intenzity guľôčkovania. SAE J2277 sa zaoberá pokrytím. Platná krivka nasýtenia overuje prúd média pri guľôčkovaní v schválenom skúšobnom usporiadaní; nepreukazuje, že je nitridačná zlúčeninová vrstva bez trhlín ani že zostala zachovaná požadovaná hĺbka nitridovanej vrstvy a hĺbka zvyškových napätí.
Ako by sa malo kontrolovať pokrytie a poškodenie povrchu?
Pokrytie je podiel požadovaných dokladov o náraze na povrchu pri posudzovaní autorizovanou metódou. Nejde o tvrdosť, detekciu poškodenia ani meranie zvyškového napätia. Tvrdé, tmavé, textúrované alebo geometricky obmedzené nitridované povrchy môžu vyžadovať kvalifikované nastavenie pozorovania, zväčšenie alebo schválenú nepriamu metódu korelujúcu s požadovaným priamym posúdením.
Pre prijatie povrchu môže byť potrebná vizuálna alebo mikroskopická kontrola, meranie drsnosti, rozmerové kontroly a vhodná metóda NDT. Musia byť špecifikované metóda kontroly a prahová hodnota prijateľnosti; všeobecné vyhlásenie „bez poškodenia“ nie je auditovateľné.
Ako sa po guľôčkovaní overuje nitridovaná vrstva?
Reprezentatívna metalografia a špecifikovaná metóda tvrdosti a hĺbky môžu overiť zlúčeninovú vrstvu a nitridovaná vrstva vyrobený v dávke tepelného spracovania. Miesto odberu vzoriek, príprava, zaťaženie tvrdosti, definícia hĺbky povrchovo spevnenej vrstvy a hodnoty prijateľnosti musia spĺňať riadiace požiadavky. Plochý svedecký kupón je užitočný iba vtedy, keď jeho materiálová a tepelná história predstavuje rozhodnutie o kontrolovanej súčiastke.
Ak sa vyžadujú doklady o zvyškových napätiach, definujte smer a miesto merania, metódu odstraňovania vrstiev, prírastky hĺbky a neistotu. Stav napätosti vytvorený nitridovaním a prerozdelenie spôsobené guľôčkovaním sa musia interpretovať spoločne. Jedna hodnota na povrchu nepredstavuje hĺbkový profil.
Čo znamenajú publikované výsledky únavy pre výrobu?
Články SAE uvádzajú únavové správanie konkrétnych vzoriek z AISI 4340 a konkrétnych nitridovaných ventilových pružín po viacstupňovom guľôčkovaní. Preukazujú, že poradie, koncentrácia napätia, stav vrstvy a kvalifikovaný stupeň s jemným médiom môžu významne ovplyvniť vlastnosti. Použité veľkosti médií, napätia a prírastky únavovej životnosti nie sú univerzálnymi výrobnými nastaveniami.
Tvrdenie o súčiastke má byť podložené reprezentatívnou geometriou, materiálom a dávkou po nitridovaní, kvalifikovaným postupom guľôčkovania a skutočným spektrom zaťaženia a prostredím. Zvýšené pokrytie ani ďalší stupeň guľôčkovania automaticky nezlepšujú únavovú životnosť.

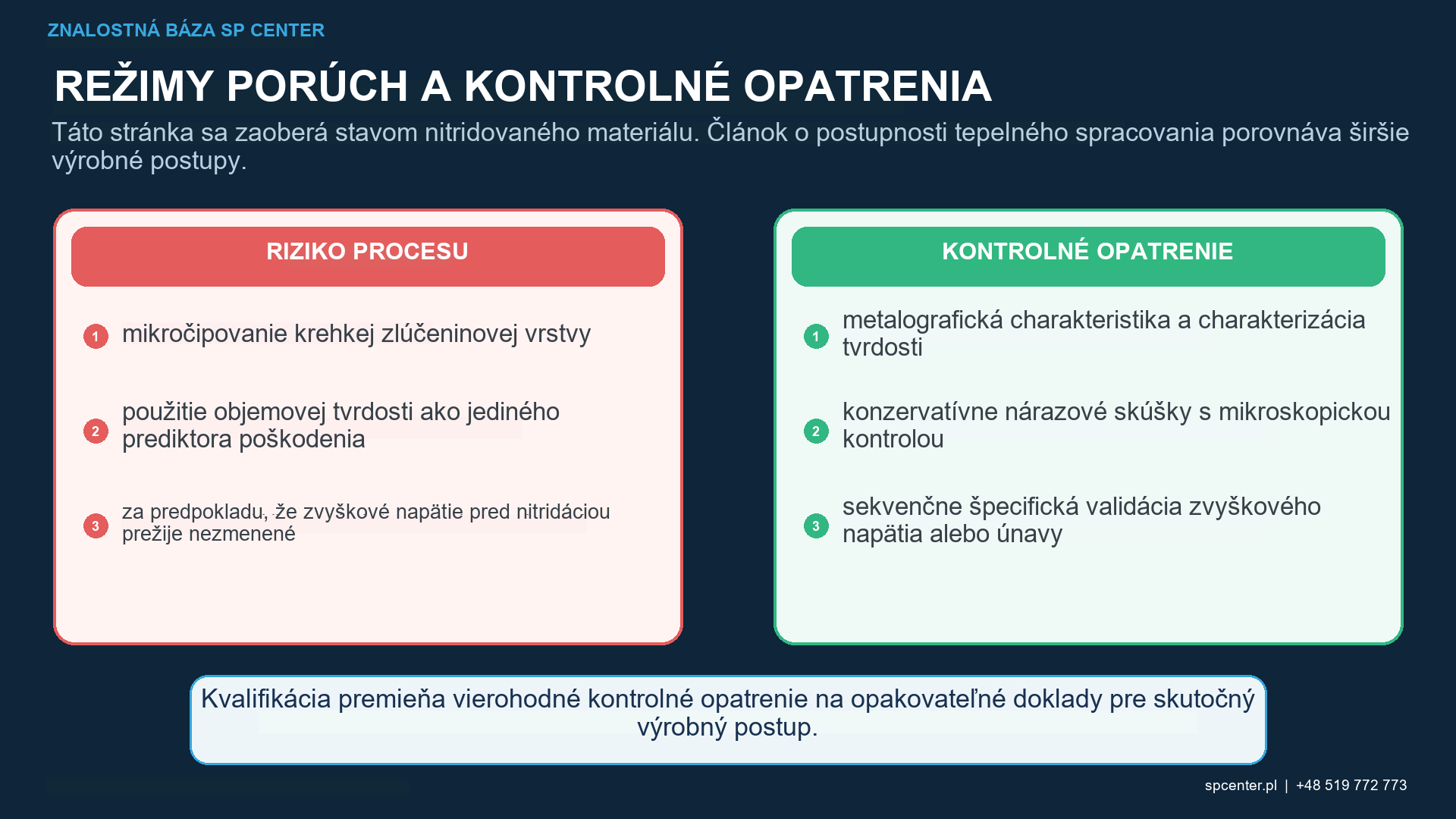

Ktoré zistenia vyžadujú kontrolu?
- Druh ocele, tepelné spracovanie jadra, nitridačný postup alebo šarža sa líšia od kvalifikovanej základnej línie.
- Hrúbka, pórovitosť, celistvosť alebo tvrdosť zlúčeninovej vrstvy či hĺbka nitridovanej vrstvy je mimo rozhodujúcej medze.
- Pozorované sú praskanie, mikroodštiepenie, odlupovanie, poškodenie hrán alebo neprijateľná drsnosť.
- Identita média, prevádzkový mix, intenzita, pokrytie alebo postup zariadenia nie sú v súlade.
- Požadovaná koreňová časť, bočná strana, otvor alebo prechod sú vynechané alebo je odkrytý vylúčený presný povrch.
- Brúsenie, leštenie, nanášanie povrchovej úpravy, oprava alebo tepelné spracovanie mení kvalifikovanú postupnosť povrchu.
Zastavte spracovanie a zadržte výrobky od posledného overeného vyhovujúceho stavu. Zachovajte záznamy o oceli, tepelnom spracovaní, nitridácii, médiu, zariadení, Almenovej skúške, prípravku a kontrole a vyžiadajte si oprávnené rozhodnutie o ďalšom postupe. Opakované guľôčkovanie ani leštenie nie je automatickou nápravou.

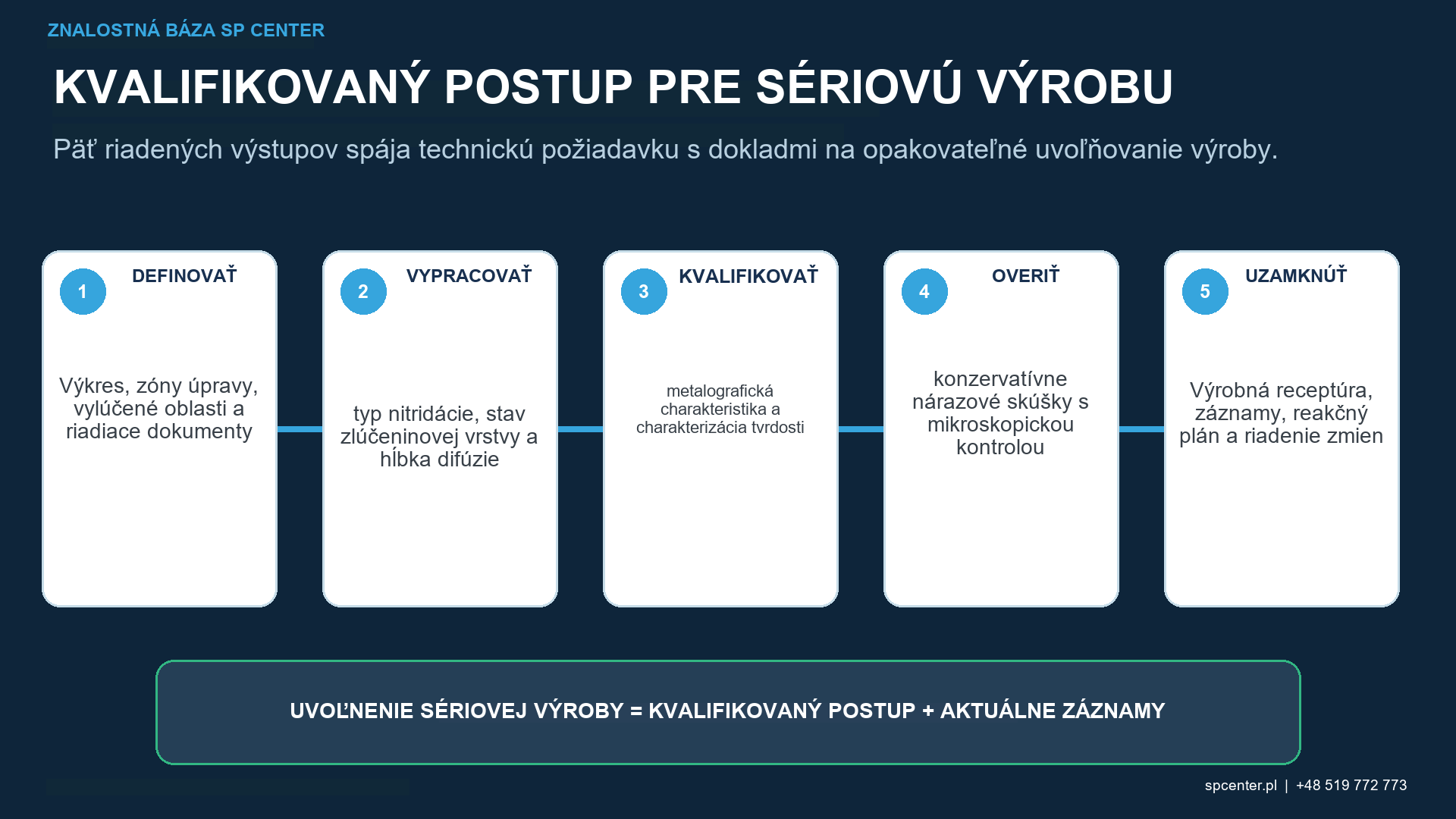

Čo by mala obsahovať žiadosť o cenovú ponuku a kvalifikačný plán?
| Vstup pre RFQ alebo kvalifikáciu | Požadované informácie | Zabránenie riziku |
|---|---|---|
| Stav ocele a jadra | Presná trieda, tvar výrobku, predchádzajúce tepelné spracovanie, rozsah pevnosti alebo tvrdosti a trieda čistoty, ak je to relevantné | Proces sa prenáša medzi rôznymi reakciami substrátu |
| Definícia nitridácie | Plynová nitridácia, plynová nitridácia s riadeným nitridačným potenciálom, plazmová nitridácia alebo iný postup; rozhodujúca špecifikácia; požadovaná hĺbka nitridovanej vrstvy; požiadavky na zlúčeninovú vrstvu a medze tvrdosti a mikroštruktúry | „Nitridované“ sa považuje za kompletnú špecifikáciu povrchu |
| Výroba postupnosť | Konečné obrábanie, brúsenie, leštenie, guľôčkovanie, nitridácia, odstránenie vrstvy zlúčeniny, povlakovanie a následná úprava | Odstránenie tepla alebo materiálu zneplatňuje zamýšľaný stav povrchu |
| Mapa úpravy | Koreňové oblasti, boky, čapy, otvory, závity, ostré hrany, vylúčené zóny a prechody | Prúd poškodzuje presný povrch alebo míňa namáhaný prvok |
| Riadenie guľôčkovania | Typ média, veľkosť, tvrdosť a stav, rozsah intenzity, pokrytie, postup zariadenia a limity poškodenia | Používa sa generická receptúra pre vysoko intenzívne alebo tvrdé médiá |
| Prijatie a záznamy | Drsnosť, rozmery, stav hrany, čistota, NDT, overenie povrchovo spevnenej vrstvy, doklad o zvyškovom napätí alebo únave a oprávnenie na zmenu | Zhoda s prúdom sa zamieňa s akceptáciou komponentu alebo služby |
Tabuľka 3. Použiteľný dopyt definuje nitridovanú vrstvu aj použitie guľôčkovania.
Uveďte aj veľkosť a hmotnosť súčiastky, množstvo, požiadavky na manipuláciu a čistotu, certifikáty, odber vzoriek, schválenie výrobného zdroja zákazníkom a zodpovednosť za odchýlky a zmeny. Ak chýba rozhodnutie o zlúčeninovej vrstve, slede procesov alebo medziach poškodenia, pred spracovaním si vyžiadajte riadené technické objasnenie.
Často kladené otázky
Malo by sa guľôčkovanie vykonávať pred alebo po nitridácii?
Neexistuje univerzálne poradie. Nitridácia po guľôčkovaní môže zmeniť stav zvyškových napätí vytvorený guľôčkovaním; guľôčkovanie po nitridácii môže poškodiť zlúčeninovú vrstvu. Kvalifikujte úplný výrobný postup pre skutočnú súčiastku.
Čo je to zlúčeninová vrstva?
Je to vonkajšia oblasť bohatá na nitridy, ktorá vzniká niektorými nitridačnými cestami a často sa nazýva biela vrstva kvôli jej metalografickému vzhľadu. Jej hrúbka, fázová rovnováha, pórovitosť a akceptovateľnosť závisia od požiadavky.
Je difúzna zóna rovnaká ako zlúčeninová vrstva?
Nie. Difúzna zóna sa nachádza pod vonkajšou povrchovou oblasťou a obsahuje dusík v pevnom roztoku a zrazeniny zliatiny a nitridu; má odlišné vlastnosti a kritériá akceptovateľnosti.
Musí byť zlúčeninová vrstva vždy odstránená pred guľôčkovaním?
Neplatí žiadne univerzálne pravidlo. Zadržanie, kontrolované odstránenie alebo neprítomnosť musia byť v súlade s výkresom, špecifikáciou nitridácie a kvalifikovaným postupom procesu.
Zaručuje nižšia Almenova intenzita, že nitridovaný povrch nepraská?
Nie. Veľkosť média, tvrdosť, tvar, uhol, expozícia, stav zlúčeninovej vrstvy, geometria a prichádzajúce defekty tiež ovplyvňujú riziko poškodenia.
Môže byť pokrytie akceptované iba na základe Almenovej intenzity?
Nie. Intenzita a pokrytie komponentov sú rôzne kontroly. Pokrytie sa musí posúdiť na požadovanom povrchu autorizovanou metódou.
Môže guľôčkovanie opraviť poréznu alebo popraskanú zlúčeninovú vrstvu?
Nie. Nezhodná vrstva vyžaduje stanovenú kontrolu a oprávnené rozhodnutie o ďalšom postupe. Guľôčkovanie sa nesmie použiť na zakrytie tohto stavu.
Čo by sa malo dodať na posúdenie uskutočniteľnosti?
Uveďte druh ocele a tepelné spracovanie, postup nitridácie a požiadavky na nitridovanú vrstvu, stav zlúčeninovej vrstvy, výkres a zóny, sled procesov, požiadavku na guľôčkovanie, medze stavu povrchu a prevádzkové zaťaženie.
Kľúčové poznatky
- Neposudzujte zlúčeninovú vrstvu, difúznu zónu a jadro ako jeden rovnorodý tvrdý povrch.
- Kvalifikujte guľôčkovanie a nitridáciu ako jednu výrobnú postupnosť.
- Použite skutočný postup nitridácie, stav vrstvy a požiadavku na hĺbku puzdra.
- Nastavte ohraničené okno média a intenzity s explicitnými limitmi mikropoškodenia a drsnosti.
- Oddeľte Almenovu intenzitu a pokrytie od integrity povrchovo spevnenej vrstvy a únavovej odolnosti.
- Používajte publikované výsledky iba v rámci ich testovaného materiálu, geometrie a rozsahu zaťaženia.
Súvisiace príručky SP Center
- Guľôčkovanie pred tepelným spracovaním alebo po ňom
- Guľôčkovanie cementovanej ocele
- Tvrdosť v tryske pri guľôčkovaní
- Drsnosť povrchu po guľôčkovaní
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
4. SAE AMS2759/6D, Plynná nitridácia oceľových dielov, riadená disociáciou amoniaku
5. SAE AMS2759/8B, Iónová nitridácia
6. SAE AMS2759/10D, Automatizovaná plynná nitridácia riadená nitridačným potenciálom
7. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
9. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k normám a dokladom: Citované práce o únave materiálu sa týkajú špecifikovaných vzoriek AISI 4340 a materiálov, procesov a zaťažení ventilových pružín. Nedefinujú univerzálny recept na nitridovanú oceľ. Použite kompletné kontrolované požiadavky na prácu.
