Ako tvrdosť média, húževnatosť a skutočný stav ošetrovaného povrchu ovplyvňujú správanie častíc, stabilitu procesu a akceptáciu komponentu
Tvrdosť média na guľôčkovanie ovplyvňuje, či si častica zachová tvar, plasticky sa deformuje alebo sa pri opakovaných nárazoch poruší. Nie je to nezávislé nastavenie stroja a sama osebe neurčuje Almenovu intenzitu, hĺbku zvyškových napätí, pokrytie ani únavové vlastnosti. Výber musí vychádzať z rozhodujúcej špecifikácie a zohľadniť materiál, húževnatosť, veľkosť, tvar a hustotu média, podávací systém aj skutočne guľôčkovaný povrch.
Prečo je tvrdosť len jednou časťou nárazového systému?
Každý náraz mechanicky zaťažuje časticu aj povrch súčiastky. Ich elastická a plastická odozva závisí aj od hmotnosti a rýchlosti častíc, geometrie kontaktu, predchádzajúceho stavu povrchu a histórie opakovaných nárazov. Užitočnou inžinierskou otázkou je, či špecifikované médium zostáva konformné, zatiaľ čo kvalifikovaný proces vytvára požadovaný výsledok na skutočnom povrchu.
| Premenná | Čo ovplyvňuje | Čo nedokáže sám preukázať |
|---|---|---|
| Tvrdosť média | Odolnosť voči plastickej deformácii a príspevok k zachovaniu tvaru | Požadovaná intenzita, pokrytie, stav povrchu alebo únavová účinnosť |
| Húževnatosť média | Odolnosť voči praskaniu a lomu pri opakovanom náraze | Tvrdosť média alebo vhodnosť komponentu |
| Veľkosť a hustota média | Hmotnosť častíc, odozva zrýchlenia, prístup a populácia nárazu | Skutočná rýchlosť alebo kvalifikovaná expozícia |
| Tvar častíc | Geometria kontaktu, vtlačenie a správanie pri porušení | Zhoda s úplnou špecifikáciou média |
| Stav upraveného povrchu | Lokálna odolnosť voči vtlačeniu a citlivosť na poškodenie | Povolená skupina médií alebo procesné okno |
Tabuľka 1. Tvrdosť sa musí vyhodnotiť spolu s ostatnými médiami, prúdom a premennými komponentov.
Ktorá tvrdosť komponentu je relevantná?
Označenie objemovej zliatiny nemusí opisovať povrch vystavený guľôčkovaniu. Cementovanie, nitridovanie, indukčné kalenie, povlaky, predchádzajúce tvárnenie za studena a lokálne tepelné spracovanie môžu zmeniť podpovrchovú odozvu. Dve súčiastky z rovnakej menovitej zliatiny preto môžu vyžadovať odlišný vývoj procesu.
- Potvrďte konečný stav tepelného spracovania a riadenú revíziu výkresu.
- Použite príslušnú tvrdosť povrchu alebo povrchovo spevnenej vrstvy, nielen tvrdosť jadra alebo údaje o surovine.
- Identifikujte gradienty tvrdosti, povlaky a lokálne kalené oblasti.
- Potvrďte stav pred guľôčkovaním a vplyv následných operácií.

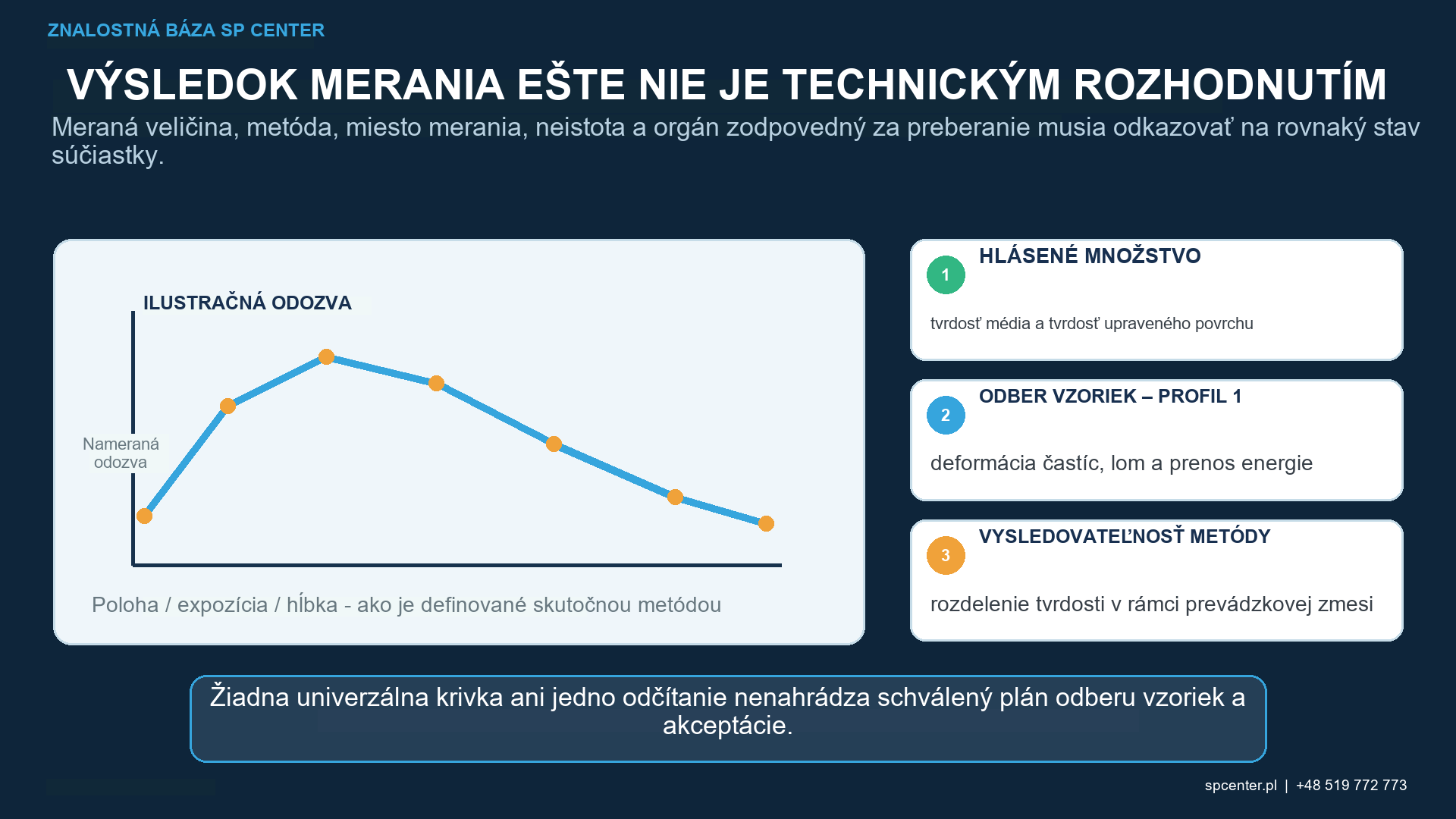

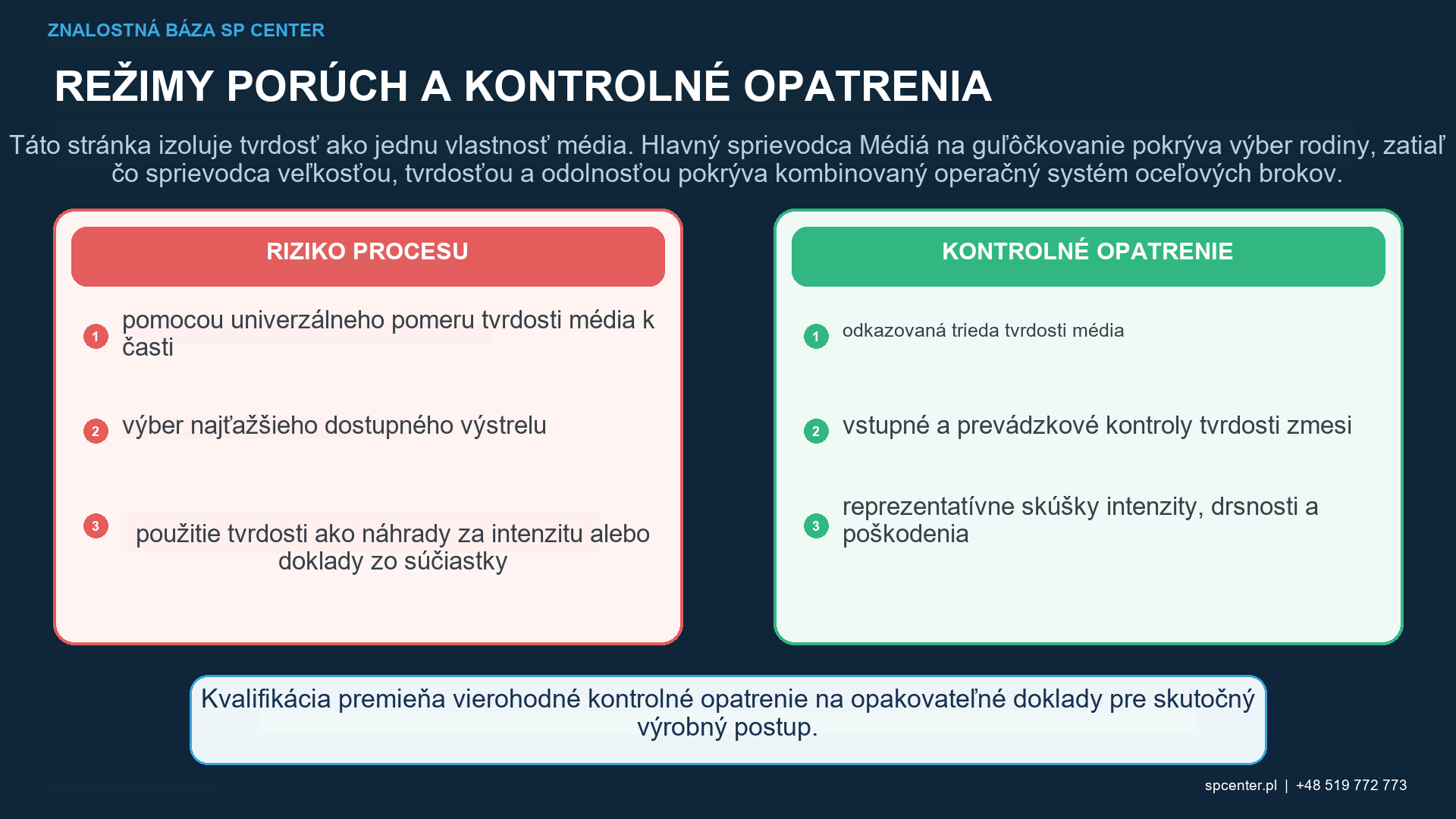

Čo sa môže stať, keď sú kovové médiá príliš mäkké na danú úlohu?
Rýchla deformácia častíc môže zvýšiť počet sploštených, predĺžených alebo inak nekonformných častíc v prevádzkovej zmesi. Geometria kontaktu, separačné správanie, vývoj pokrytia a stabilita prúdu sa potom môžu vzdialiť od kvalifikovaného stavu. Môže dôjsť k zníženému prenosu energie, ale hlavným problémom je strata kontrolovaného stavu média.
| Pozorovaný stav | Možný dôsledok | Kontrolovaná odozva |
|---|---|---|
| Zvýšenie počtu sploštených alebo predĺžených častíc | Zmena geometrie kontaktu a správania prevádzkovej zmesi | Skontrolujte podľa odkazovaných kritérií tvaru a postupujte podľa reakčného plánu |
| Zrýchlené opotrebovanie alebo strata veľkosti | Posun v rozložení veľkosti a dopyte po doplnení | Skontrolujte klasifikáciu, prídavky a trend spotreby médií |
| Nestabilná intenzita | Vstupy do procesu alebo prevádzková zmes nemusia reprodukovať kvalifikovaný prúd | Zadržte dotknutý výrobok a spoločne preverte médium, stroj a systém jeho dopravy |
| Premenlivá odozva povrchu | Vývoj pokrytia, drsnosť alebo poškodenie sa môžu zmeniť | Pred použitím overte stav pracovného média, zariadenia a komponentov úprava |
Tabuľka 2. Zhoršenie stavu média je dokladom na vyšetrenie, nie dokladom jednej základnej príčiny.
Prečo nie sú tvrdšie médiá automaticky lepšie?
Kovové médiá s vysokou tvrdosťou môžu byť vhodné pre vybrané tvrdé povrchy, ale vyššia tvrdosť môže tiež zmeniť opotrebovanie, lom, vtlačenie a topografiu povrchu. Tvrdá, ale nedostatočne húževnatá častica sa môže skôr zlomiť, ako zostať stabilná. Maximálna dostupná tvrdosť preto nie je predvoleným pravidlom výberu.
Vyhodnoťte vtlačenie, prekrytia alebo záhyby, drsnosť, deformáciu a rozmerové riziko, ak sú tieto podmienky relevantné pre daný komponent. Potvrďte trvanlivosť v skutočnej prevádzkovej zmesi, nielen z dokumentácie o nových médiách. Zmena triedy tvrdosti je kontrolovaná zmena procesu.
Ktoré triedy tvrdosti SAE ilustrujú tento rozdiel?
| Aktuálna podrobná špecifikácia SAE | Trieda média identifikovaná SAE | Technické obmedzenie |
|---|---|---|
| AMS2431/1G | Broky z liatej ocele, bežná tvrdosť, 45–52 HRC | Trieda nestanovuje vhodnosť komponentu |
| AMS2431/2G | Broky z liatej ocele, vysoká tvrdosť, 55–62 HRC | Vysoká tvrdosť nenahrádza kvalifikáciu procesu |
| AMS2431/3F | Kondicionované broky z rezaného drôtu z uhlíkovej ocele, bežná tvrdosť, 45–52 HRC | Požiadavky na kondicionovanie, veľkosť a tvar zostávajú platné |
| AMS2431/8D | Kondicionované broky z rezaného drôtu z uhlíkovej ocele, vysoká tvrdosť, 55–62 HRC | Médium nie je zameniteľné s brokmi z liatej ocele ani s inou triedou tvrdosti. |
Tabuľka 3. Súčasné oficiálne označenia SAE identifikujú samostatné skupiny médií a triedy tvrdosti. Úplná špecifikácia použitej lomky zostáva potrebná.
Ako sa líši tvrdosť média a Almenova intenzita?
Tvrdosť média je vlastnosťou vzorkovaných častíc. Almenova intenzita je štandardizovaná odozva výšky oblúka určená alebo overená príslušným postupom nasýtenia pre definovanú konfiguráciu prúdu. Tvrdosť môže ovplyvniť prúd, ale nenahrádza Almenov systém.
| Doklad | Čo sa stanovuje | Čo zostáva oddelené |
|---|---|---|
| Výsledok tvrdosti média | Zhoda vzorkovaného média s požadovanou požiadavkou na tvrdosť | Intenzita výroby a stav celej prevádzkovej zmesi |
| Overenie krivky nasýtenia a intenzity | Štandardizovaná odozva kvalifikovanej konfigurácie prúdu média na guľôčkovanie | Pokrytie a profil zvyškového napätia komponentu |
| Vyhodnotenie pokrytia | Rozsah ovplyvnenia špecifikovanej plochy komponentu podľa schválenej metódy | Tvrdosť média a intenzita podľa Almena |
| Prijatie povrchu komponentu | Špecifikovaná drsnosť, poškodenie, hranice alebo rozmery | Technický výkon, pokiaľ nie je overený samostatne |
| Validácia komponentu | Zvyškové napätie, únava, SCC alebo iná odkazovaná odozva špecifická pre aplikáciu | Uvoľnenie bežného procesu, pokiaľ to nevyžaduje kontrolný plán |
Tabuľka 4. Médium, overovanie prúdu pri guľôčkovaní, akceptácia povrchu súčiastky a validácia súčiastky predstavujú navzájom sa dopĺňajúce úrovne dokladov.
Predpovedá tvrdosť drsnosť povrchu?
Žiadne jediné pravidlo pre pomer tvrdosti k drsnosti nie je technicky obhájiteľné. Topografia povrchu závisí aj od veľkosti a tvaru častíc, rýchlosti, uhla, pokrytia, expozície, tvrdosti komponentu, predchádzajúcej povrchovej úpravy a vyvíjajúcej sa prevádzkovej zmesi. Vyhodnoťte špecifikovaný stav povrchu na reprezentatívnych alebo skutočných komponentoch v rámci kvalifikovaného nastavenia.

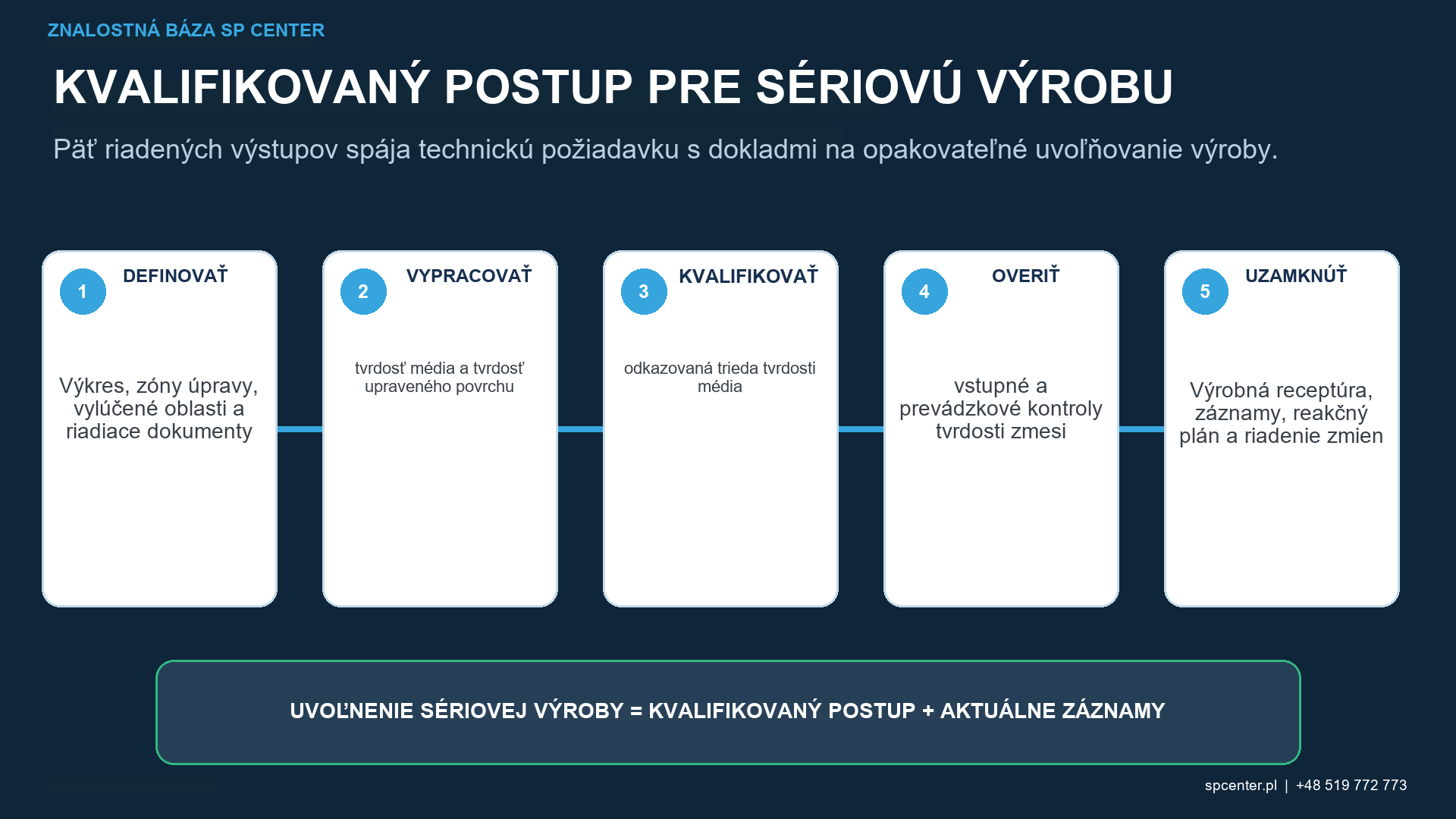

Ako by sa mala kvalifikovať a kontrolovať tvrdosť média?
| Fáza kvalifikácie | Rozhodnutie |
|---|---|
| Preskúmanie požiadaviek | Potvrďte povolenú skupinu médií, triedu tvrdosti, hierarchiu akceptácie a revízie |
| Preskúmanie stavu povrchu | Identifikujte konečné tepelné spracovanie, tvrdosť povrchu alebo plášťa, povlaky a citlivé prvky |
| Preskúmanie kandidátskych médií | Vyhodnoťte tvrdosť pomocou kontrol húževnatosti, veľkosti, tvaru, hustoty a kontaminácie |
| Vývoj procesu | Stanovte nastavenie zariadenia, saturačnú krivku, Almenovu intenzitu a expozíciu |
| Hodnotenie komponentov | Potvrďte pokrytie, integritu povrchu a požadované rozmery alebo drsnosť |
| Sériové kontrola | Definujte kontroly prijímania a prevádzkovej zmesi, doplnky, klasifikáciu a reakčný plán |
| Kontrola zmien | Získajte predpísané schválenie pred zmenou skupiny, triedy, dodávateľa alebo kvalifikovaného nastavenia |
Tabuľka 5. Kvalifikujte celý systém, a nie jednu hodnotu tvrdosti samostatne.
Často kladené otázky
Musia byť médiá na guľôčkovanie vždy tvrdšie ako súčiastka?
Pre každý proces sa nevzťahuje žiadny univerzálny pomer tvrdosti média k tvrdosti komponentu. Dodržujte povolenú triedu média a kvalifikujte celý proces vzhľadom na skutočne ošetrovaný povrch a príslušné požiadavky.
Vytvára tvrdšie médiá vyššiu Almenovu intenzitu?
Nie samo o sebe. Tvrdosť môže zmeniť deformáciu častíc, ale intenzita závisí aj od materiálu, veľkosti, hustoty, rýchlosti, hmotnostného prietoku, uhla, zariadenia a celkovej prevádzkovej zmesi.
Vždy tvrdšie médiá spôsobujú drsnejší povrch?
Nie. Textúra povrchu závisí aj od veľkosti, tvaru, rýchlosti, uhla, pokrytia, expozície, tvrdosti komponentu, predchádzajúcej povrchovej úpravy a stavu prevádzkovej zmesi.
Ktorá tvrdosť komponentu by sa mala zvážiť?
Použite stav povrchu, ktorý sa skutočne guľôčkuje. Cementovanie, nitridovanie, indukčné kalenie, povlaky, tvárnenie za studena a lokálne tepelné spracovanie môžu spôsobiť, že údaje o jadre alebo východiskovom materiáli nebudú reprezentatívne.
Kvalifikuje certifikát tvrdosti dodávateľa prevádzkovú zmes?
Nie. Podporuje akceptáciu šarže dodávateľom. Recirkulujúce médiá sa môžu opotrebovávať, deformovať, lámať alebo miešať so staršími časticami, a preto vyžadujú predpísané kontroly počas používania.
Čo by mala výzva na predkladanie ponúk uvádzať o tvrdosti média?
Uveďte kontrolovaný výkres, materiál komponentu a konečné tepelné spracovanie, stav ošetrovaného povrchu, špecifikáciu a triedu použitého média, intenzitu, pokrytie, povrchové limity, množstvá a záznamy.
Kľúčové poznatky
- Výber založte na stave ošetrovaného povrchu, nielen na označení zliatiny.
- Vyhodnoťte tvrdosť s ohľadom na húževnatosť, materiál, veľkosť, tvar a hustotu.
- Používajte iba skupinu médií a triedu tvrdosti povolenú kontrolovanými požiadavkami.
- Tvrdosť média, Almenovu intenzitu, pokrytie a validáciu komponentov uchovávajte oddelene.
- Kontrolujte dodávateľskú šaržu aj výrobný prevádzkový mix.
Súvisiace príručky SP Center
Technické referencie
1. SAE AMS2431E: Médium na guľôčkovanie – všeobecné požiadavky, revízia z apríla 2023
Poznámka k norme: Použite kompletné špecifikácie a revízie uvedené vo výkrese, zmluve a požiadavkách zákazníka. Špecifikácia obstarávania médií nie je procesnou inštrukciou pre komponenty.
