Twardość medium wpływa na sposób odkształcania się śrutu, zachowywania przez niego kształtu oraz oddziaływania z obrabianą powierzchnią. Jest ważna, ale nie stanowi niezależnego ustawienia procesu i sama nie określa intensywności Almena, głębokości zalegania naprężeń szczątkowych ani właściwości zmęczeniowych. Dobór musi być zgodny z obowiązującą specyfikacją i uwzględniać cały układ: materiał, twardość, udarność, rozmiar, kształt i gęstość medium; prędkość i sposób doprowadzania strumienia; a także rzeczywisty stan powierzchni elementu.

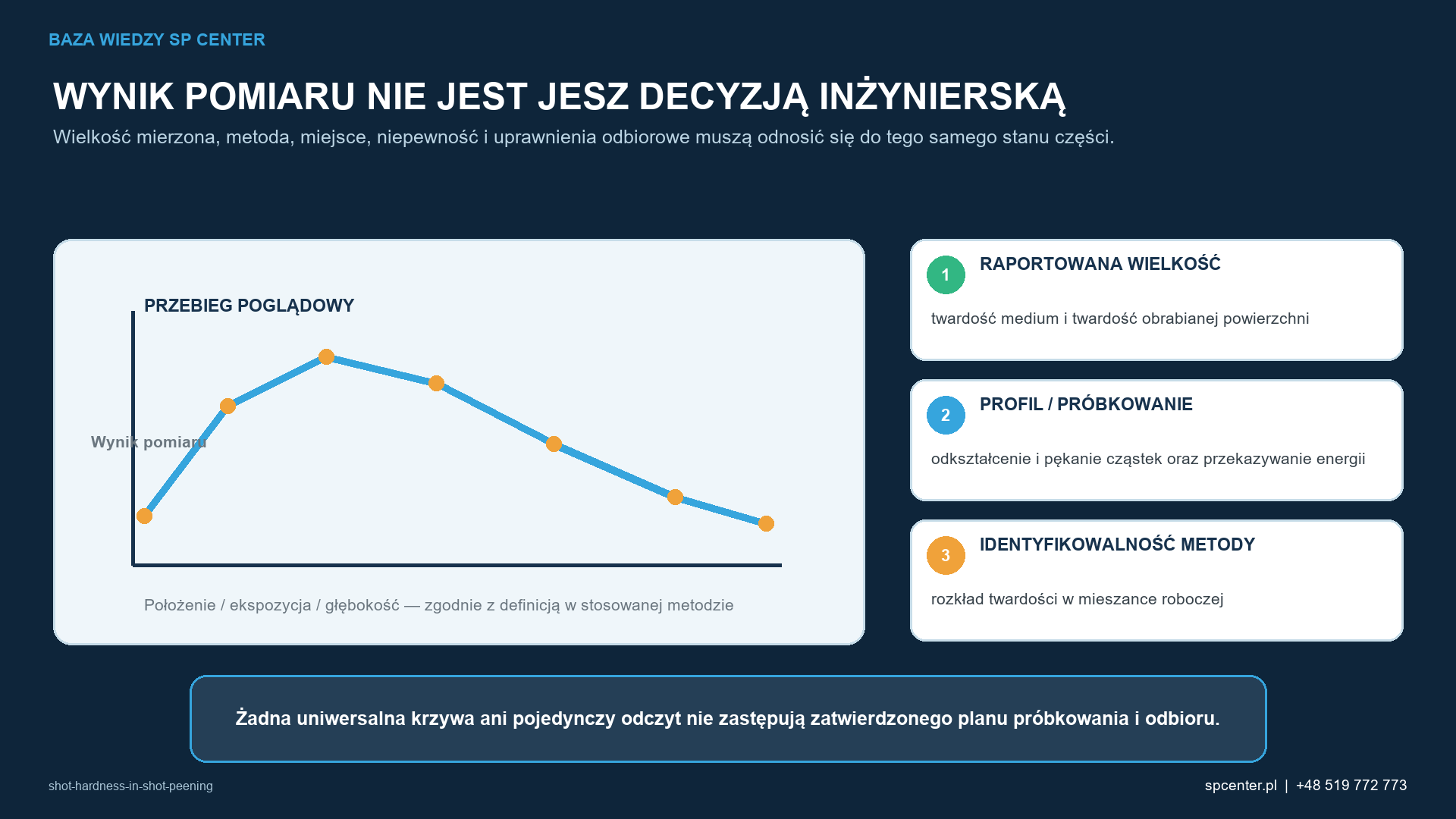

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących twardości śrutu do kulowania. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Co inżynierowie powinni wiedzieć o tym, że twardość jest jednym z elementów układu oddziaływania udarowego?
Każde uderzenie powoduje odkształcenie zarówno cząstki, jak i powierzchni części. Ich zachowanie zależy nie tylko od porównania dwóch wartości twardości. Znaczenie mają także właściwości sprężyste, masa i prędkość cząstki, geometria, stan powierzchni oraz historia powtarzających się uderzeń. Użyteczne pytanie inżynieryjne nie brzmi zatem „Co jest twardsze?”, lecz „Czy określona mieszanka robocza medium do kulowania zachowuje zgodność z wymaganiami, gdy zakwalifikowany proces zapewnia wymagany wynik na tej powierzchni?”.
| Zmienna | Na co wpływa | Czego nie można ustalić wyłącznie na tej podstawie |
|---|---|---|
| Twardość medium | Odporność na odkształcenia plastyczne i zdolność do zachowania kształtu podczas wielokrotnej eksploatacji. | Wymagana intensywność, pokrycie powierzchni, stan powierzchni lub trwałość zmęczeniowa. |
| Udarność medium | Odporność na pękanie i przełom pod wpływem powtarzających się uderzeń. | Twardość medium lub jego przydatność do danego elementu. |
| Rozmiar i gęstość medium | Masa cząstek, dostęp do elementów geometrycznych oraz liczba uderzeń przy danym przepływie. | Rzeczywista prędkość uderzenia lub zakwalifikowana ekspozycja. |
| Kształt cząstek | Geometria styku i powtarzalność wgnieceń. | Zgodność z pełną specyfikacją medium do kulowania. |
| Stan powierzchni części | Lokalna odporność na wgniatanie i podatność na uszkodzenia. | Dozwolone medium lub okno procesu. |
Tabela 1. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 1. Przy wyborze medium należy uwzględnić wzajemnie oddziałujące właściwości, a nie tylko samą twardość.
Co inżynierowie powinni wiedzieć o konieczności uwzględniania twardości obrabianej powierzchni?
Oznaczenie materiału w całym przekroju może nie odpowiadać powierzchni poddawanej kulowaniu. Nawęglanie, azotowanie, hartowanie indukcyjne, powłoki, wcześniejsze umocnienie zgniotem i miejscowa obróbka cieplna mogą zmieniać stan warstwy przypowierzchniowej. Dlatego dwie części wykonane z tego samego stopu nominalnego mogą wymagać odmiennego opracowania procesu.
- Potwierdź końcowy stan obróbki cieplnej i wersję rysunku.
- Uwzględniaj właściwą twardość powierzchni lub warstwy utwardzonej powierzchniowo, a nie wyłącznie twardość rdzenia lub dane surowca.
- Zidentyfikować gradienty twardości, powłoki i miejscowo utwardzone obszary.
- Potwierdź stan przed kulowaniem i każdą operację wykonaną po nim.
- Nie wnioskuj o twardości na podstawie nazwy materiału, gdy wymagane jest kontrolowane potwierdzenie.
UWAGA INŻYNIERSKA „Medium musi być zawsze twardsze od części” nie jest uniwersalną zasadą akceptacji. Niektóre specyfikacje określają dozwolone rodzaje medium i jego klasy twardości; rzeczywisty proces nadal wymaga kwalifikacji intensywności, pokrycia i wyniku na poziomie części.
Co może się stać, gdy śrut metalowy jest zbyt miękki do danego zastosowania?
Jeśli medium metalowe szybko się odkształca podczas użytkowania, w mieszaninie roboczej medium mogą gromadzić się cząstki spłaszczone, wydłużone lub niezgodne z wymaganiami w inny sposób. Może to zmienić geometrię kontaktu, zachowanie podczas separacji, przebieg uzyskiwania pokrycia i stabilność strumienia medium. Problemem technicznym nie jest jedynie ograniczone „przekazywanie energii”, lecz utrata stanu medium, dla którego zakwalifikowano proces.
| Zaobserwowany stan | Możliwa konsekwencja procesowa | Wymagana reakcja |
|---|---|---|
| Rosnący udział cząstek odkształconych lub niekulistych | Zmieniona geometria uderzenia i zachowanie mieszaniny roboczej medium. | Skontrolować zgodność z przywołanymi kryteriami kształtu i postępować zgodnie z planem reakcji. |
| Przyspieszona utrata wymiaru lub zużycie | Przesunięty rozkład wielkości i zwiększone zapotrzebowanie na uzupełnianie medium. | Sprawdź separację, uzupełnianie medium i trend jego zużycia. |
| Trudności z utrzymaniem intensywności | Parametry wejściowe procesu lub robocze medium mogą już nie odtwarzać zakwalifikowanego strumienia. | Zabezpiecz wyrób i zbadaj cały system. |
| Niestabilna reakcja powierzchni | Szybkość uzyskiwania pokrycia powierzchni lub stan powierzchni mogą się różnić. | Przed dokonaniem regulacji zweryfikować medium, wyposażenie, sposób podawania i stan elementu. |
Tabela 2. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 2. Degradacja medium jest przesłanką do przeprowadzenia analizy, a nie dowodem jednej określonej przyczyny podstawowej.
Co inżynierowie powinni wiedzieć o tym, że twardsze medium nie jest automatycznie lepsze?
Metalowe medium o wysokiej twardości może być odpowiednie do twardych powierzchni i są dostępne w postaci kontrolowanych klas medium określonych przez SAE. Zwiększenie twardości może jednak zmieniać zużycie, sposób pękania, wgniatanie i wynikową topografię powierzchni. Bardzo twarde, lecz niewystarczająco ciągliwe cząstki mogą pękać zamiast zapewniać stabilną eksploatację. Dobór musi zatem równoważyć twardość z ciągliwością, zachowaniem kształtu i kryteriami akceptacji części.
- Nie stosuj maksymalnej dostępnej twardości jako domyślnej zasady doboru.
- Ocenić wgniecenia, zakładki, nadmierną chropowatość i inne wymagane cechy stanu powierzchni.
- Sprawdź ryzyko zmian wymiarowych lub odkształceń, jeżeli wymaga tego element lub rysunek.
- Potwierdź trwałość medium na podstawie mieszaniny roboczej, a nie tylko certyfikatów nowego medium.
- Zmianę klasy twardości należy traktować jako kontrolowaną zmianę procesu.
Wymagania te oznaczają, że powołana klasa twardości medium, kontrole twardości medium przy odbiorze i w mieszaninie roboczej oraz reprezentatywne próby intensywności, chropowatości i uszkodzeń muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.
Co inżynierowie powinni wiedzieć o tym, jak aktualne klasy medium SAE ilustrują to rozróżnienie?
- AMS2431/1G – ASR: Nominalna funkcja według SAE: śrut staliwny o zwykłej twardości, od 45 do 52 HRC. Ważne ograniczenie: ta klasa twardości nie przesądza o przydatności do danego elementu.
- AMS2431/2G – ASH: Nominalna funkcja według SAE: śrut staliwny o wysokiej twardości, od 55 do 62 HRC. Ważne ograniczenie: wysoka twardość nie zastępuje kwalifikacji procesu.
- AMS2431/3F – AWCR: Nominalna funkcja według SAE: kondycjonowany śrut cięty z drutu ze stali węglowej o zwykłej twardości, od 45 do 52 HRC. Ważne ograniczenie: wymagania dotyczące kondycjonowania, wielkości i kształtu nadal obowiązują.
- AMS2431/8D – AWCH: Nominalna funkcja według SAE: kondycjonowany śrut cięty z drutu ze stali węglowej o wysokiej twardości, od 55 do 62 HRC. Ważne ograniczenie: nie można go stosować zamiennie ze śrutem staliwnym ani medium o innej klasie twardości.
- AMS2431E: Nominalna funkcja według SAE: wymagania ogólne stosowane wraz z odpowiednią specyfikacją szczegółową. Ważne ograniczenie: specyfikacja zakupu nie jest instrukcją procesu dla danego elementu.
Tabela 3. Należy zweryfikować aktualnie przywołane wydanie oraz pełne wymagania specyfikacji wariantowej oznaczonej ukośnikiem.
Co inżynierowie powinni wiedzieć o tym, że twardość i intensywność Almena są różnymi wielkościami kontrolnymi?
Twardość medium może wpływać na zachowanie strumienia śrutu, zwłaszcza w miarę zmian mieszaniny roboczej medium. Intensywność Almena jest jednak znormalizowaną reakcją wyrażoną strzałką ugięcia, ustaloną zgodnie z wymaganą procedurą wyznaczania nasycenia i zweryfikowaną właściwą metodą. Zależy ona również od rozmiaru, prędkości i przepływu medium, urządzeń doprowadzających, kąta padania oraz sposobu zamocowania płytki kontrolnej.
| Kontrola | Co pozwala ustalić | Czego nie dowodzi |
|---|---|---|
| Świadectwo twardości medium | Zgodność próbki medium z określonym wymaganiem dotyczącym twardości. | Intensywność produkcyjna lub stan całej mieszaniny roboczej medium. |
| Krzywa nasycenia | Zależność między ekspozycją a zmianą strzałki ugięcia dla danego ustawienia. | Pokrycie powierzchni lub profil naprężeń szczątkowych w elemencie. |
| Weryfikacja intensywności | Zgodność znormalizowanej reakcji strumienia podczas wymaganego sprawdzenia. | Dopuszczalny stan powierzchni lub zwiększenie trwałości zmęczeniowej. |
| Ocena pokrycia powierzchni | Zakres oddziaływania uderzeń na wskazany obszar części, określony zgodnie z przywołaną metodą. | Prawidłowa twardość medium lub intensywność. |
Tabela 3. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 4. Twardość medium, intensywność i pokrycie powierzchni dostarczają różnych dowodów.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.
Co inżynierowie powinni wiedzieć o tym, że sama twardość nie pozwala przewidzieć chropowatości?
Błędem jest zakładanie, że twardsze medium zawsze powoduje większą chropowatość powierzchni, a miększe — zawsze mniejszą. Topografia powierzchni zależy od wielkości i kształtu cząstek, prędkości, kąta uderzenia, pokrycia, ekspozycji, twardości części, wcześniejszego wykończenia powierzchni oraz zmieniającego się składu mieszaniny roboczej medium. Wymagany stan powierzchni trzeba zatem oceniać na reprezentatywnych lub rzeczywistych częściach przy użyciu zakwalifikowanych nastaw.

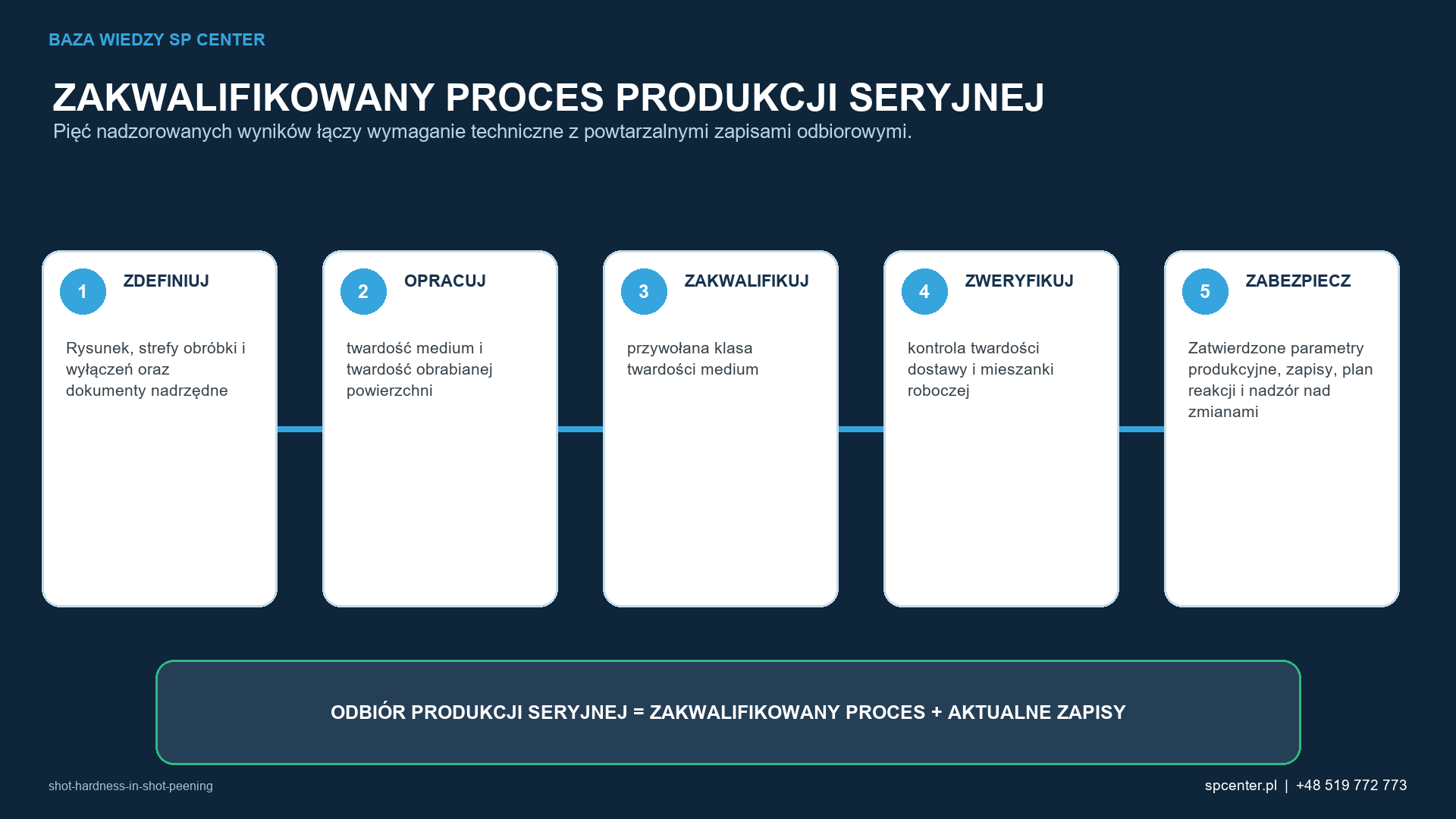

Jak wygląda praktyczny przebieg doboru i kwalifikacji medium?
| Etap | Wymagany wynik |
|---|---|
| 1. Przegląd wymagań | Nadzorowany rysunek, specyfikacja procesu, dozwolone medium i wymagania odbiorowe. |
| 2. Przegląd stanu powierzchni | Materiał, końcowa obróbka cieplna, twardość warstwy utwardzonej powierzchniowo/twardość powierzchniowa, wykończenie i cechy wrażliwe. |
| 3. Wybór kandydatów na medium | Dozwolony materiał, klasa twardości, wielkość, kształt i gęstość oraz środki kontroli zanieczyszczeń. |
| 4. Opracowanie strumienia | Konfiguracja urządzenia, krzywa nasycenia, intensywność Almena i zakwalifikowana ekspozycja. |
| 5. Ocena części | Pokrycie powierzchni, granice, integralność powierzchni, chropowatość lub wymiary, jeśli są objęte wymaganiami, oraz czystość. |
| 6. Kontrola medium w produkcji seryjnej | Certyfikacja nowego medium, kontrola mieszaniny roboczej, uzupełnianie, separacja i plan reagowania. |
| 7. Nadzór nad zmianami | Ścieżka zatwierdzania zmian rodziny, twardości i wielkości medium, jego dostawcy, maszyny lub zakwalifikowanych nastaw. |
Tabela 4. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 5. Należy kwalifikować cały system, a nie samą wartość twardości.
Jak należy kwalifikować twardość śrutu używanego do kulowania, dopasowywać ją do materiału części oraz określać wymagania dotyczące tego parametru?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. Przy doborze twardości medium do kulowania do materiału części przegląd techniczny powinien obejmować twardość medium i obrabianej powierzchni, odkształcanie i pękanie cząstek oraz przenoszenie energii, a także rozkład twardości w mieszaninie roboczej medium. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.

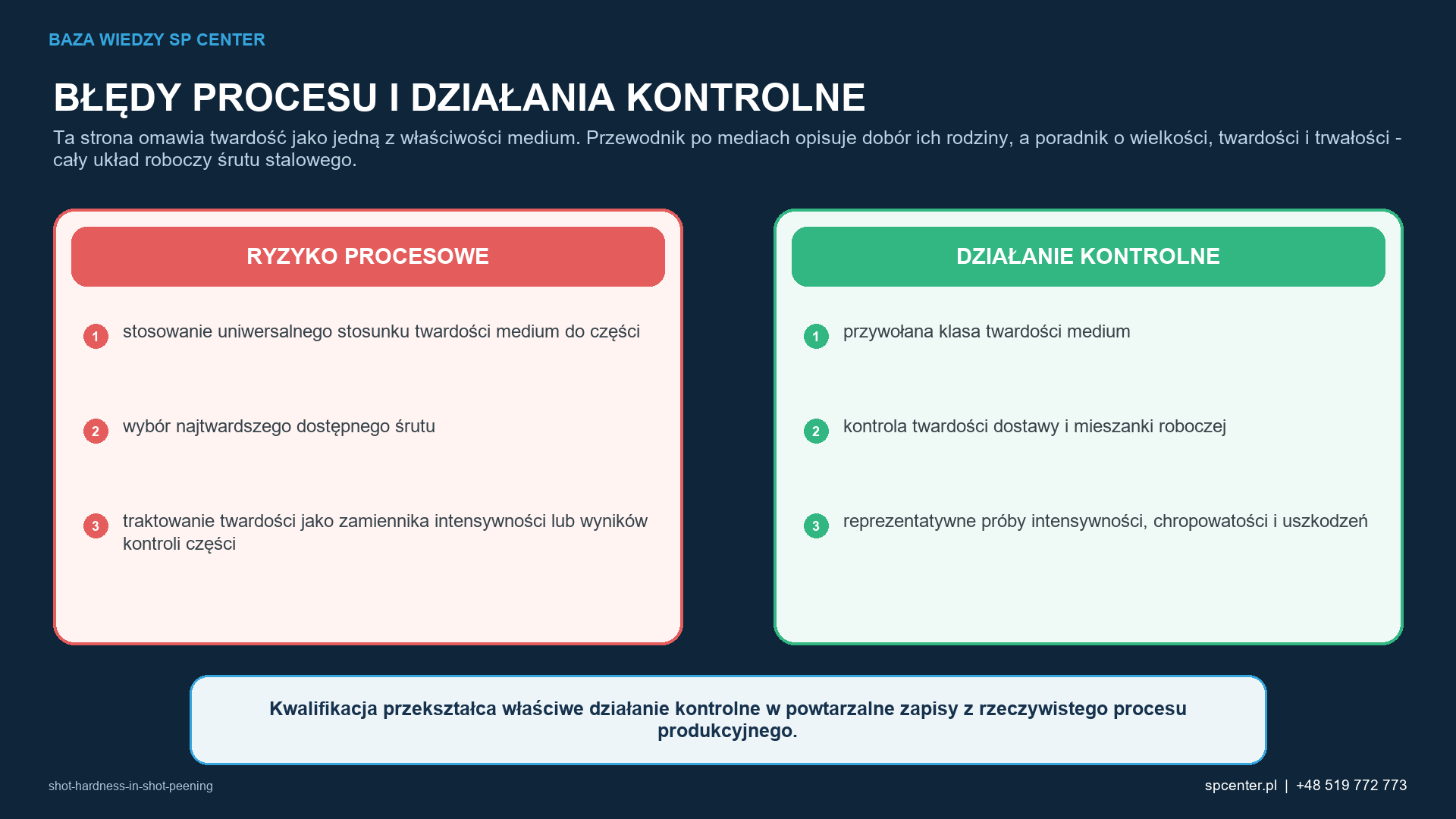

Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: stosowanie uniwersalnego stosunku twardości medium do twardości części, wybór najtwardszego dostępnego śrutu oraz traktowanie twardości jako zamiennika intensywności lub wyników badań części. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do twardości medium i twardości obrabianej powierzchni oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 5. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat twardości medium do kulowania — jej dopasowania do materiału części — wymagają sprostowania?
SPRAWDŹ „Śrut musi być zawsze twardszy od części”. To zbyt szerokie stwierdzenie; należy postępować zgodnie z obowiązującą specyfikacją i zakwalifikowanym procesem.
SPRAWDŹ „Najtwardszy śrut zapewnia najlepszy wynik zmęczeniowy”. Fałsz; właściwości części zależą od całego procesu i uzyskanego stanu powierzchni.
SPRAWDŹ „Twardość śrutu wyznacza intensywność Almena”. Fałsz; może wpływać na zachowanie strumienia, lecz intensywność jest odrębną mierzoną odpowiedzią.
SPRAWDŹ „Twardszy śrut zawsze zwiększa chropowatość powierzchni”. Fałsz; chropowatość zależy od całego układu oddziaływania uderzeń.
SPRAWDŹ „Twardość medium wpływa tylko na jego trwałość”. Fałsz; odkształcenie lub pękanie medium może zmienić mieszaninę roboczą oraz stabilność procesu.
SPRAWDŹ „Części wykonane z tego samego stopu obrabia się tym samym śrutem”. Fałsz; obróbka cieplna i rzeczywisty stan obrabianej powierzchni mogą się różnić.
Często zadawane pytania o twardość śrutu w kulowaniu — jak dopasować ją do materiału części
Czym jest twardość śrutu w procesie kulowania?
Twardość medium wpływa na sposób odkształcania się śrutu, zachowywania przez niego kształtu oraz oddziaływania z obrabianą powierzchnią. Jest ważna, ale nie stanowi niezależnego ustawienia procesu i sama nie określa intensywności Almena, głębokości zalegania naprężeń szczątkowych ani właściwości zmęczeniowych.
Czy śrut powinien być twardszy od powierzchni części?
Nie istnieje uniwersalny stosunek twardości właściwy dla każdego procesu kulowania. Twardość medium należy dobierać z uwzględnieniem materiału części, obróbki cieplnej, intensywności, trwałości medium, integralności powierzchni i nadrzędnej specyfikacji medium.
Czy twardszy śrut zapewnia wyższą intensywność Almena?
Twardsze medium może zmieniać odkształcenie cząstek i przekazywanie energii, lecz intensywność Almena zależy również od rozmiaru, gęstości, prędkości, natężenia przepływu, kąta i wyposażenia. Intensywność należy mierzyć dla zakwalifikowanego strumienia.
Jakie zmienne wpływają na twardość śrutu używanego do kulowania?
Twardość śrutu w kulowaniu zależy od twardości medium i obrabianej powierzchni, odkształcania cząstek, ich pękania i przekazywania energii oraz rozkładu twardości w mieszaninie roboczej. W procesie produkcyjnym należy również nadzorować wymaganą klasę twardości medium, kontrolę twardości medium przy dostawie i w mieszaninie roboczej, reprezentatywną intensywność, chropowatość oraz próby uszkodzeń.
Czy prawidłowa intensywność Almena potwierdza dopuszczalność twardości śrutu stosowanego do kulowania?
Prawidłowa intensywność Almena potwierdza jedynie znormalizowaną reakcję strumienia wymaganą przez przywołaną procedurę. Na tej stronie wyodrębniono twardość jako jedną z właściwości medium. Główny przewodnik „Medium do kulowania” omawia wybór rodziny, natomiast przewodnik „Wielkość, twardość i trwałość” opisuje połączony system eksploatacji śrutu stalowego.
Co powinno zawierać zapytanie ofertowe (RFQ) dotyczące twardości śrutu w kulowaniu?
Prześlij nadzorowany rysunek wraz z oznaczeniem wydania, materiał i stan obróbki cieplnej, wymagane strefy obróbki i wyłączeń, obowiązujące specyfikacje, wymagania dotyczące intensywności i pokrycia, planowaną liczbę części, ograniczenia powierzchniowe i wymiarowe oraz wymagane zapisy.
Jakie normy mają zastosowanie do twardości śrutu używanego do kulowania?
Dokumenty mające zastosowanie zależą od umowy i danego elementu. W niniejszym przewodniku sprawdzono dane wydawców, w tym AMS2431E, AMS2431/1G, AMS2431/2G i AMS2431/3F, jednak nadrzędne pozostają rewizje przywołane na rysunku oraz w wymaganiach klienta przekazanych w łańcuchu dostaw.
Czy SP Center może ocenić wymagania dotyczące twardości śrutu w procesie kulowania?
Tak. SP Center może przeanalizować wykonalność, środki nadzoru nad procesem, próby, dokumentację kwalifikacyjną i wymagania produkcji seryjnej w zakresie potwierdzonych możliwości oraz posiadanych zatwierdzeń. Zadzwoń pod numer +48 519 772 773 lub wyślij nadzorowaną dokumentację na adres [email protected].
Jakie są najważniejsze wnioski?
- Dobór należy oprzeć na stanie obrabianej powierzchni, a nie wyłącznie na oznaczeniu stopu.
- Rozpatruj twardość łącznie z odpornością na pękanie, wielkością, kształtem, gęstością i materiałem medium.
- Stosuj rodzinę medium i klasę twardości dopuszczone w aktualnej dokumentacji objętej nadzorem.
- Należy rozróżniać twardość medium, intensywność Almena, pokrycie i akceptację części.
- Ocenić zarówno nowe medium, jak i produkcyjną mieszaninę roboczą medium.
- Po istotnych zmianach twardości lub rodzaju medium należy przeprowadzić ponowną kwalifikację albo uzyskać zatwierdzenie.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Medium do kulowania: kompletny przewodnik po doborze
- kulowanie śrutem stalowym
- Wielkość śrutu w kulowaniu: wpływ na intensywność, pokrycie i chropowatość
- Kształt, zużycie i rozpad śrutu: wpływ na wyniki kulowania
Które źródła techniczne stanowią podstawę tego poradnika?
1. SAE International, AMS2431E, Medium do kulowania — wymagania ogólne (2023).
2. SAE International, AMS2431/1G, Medium do kulowania (ASR) — śrut staliwny o zwykłej twardości (2022).
6. SAE International, AMS2430U, Kulowanie (2018).
7. SAE International, ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania (2018).
8. SAE International, SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania.
9. SAE International, SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu.
10. SAE J2441_202511, Kulowanie
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
