Hur mediahårdhet, seghet och det faktiska behandlade ytans tillstånd påverkar partikelbeteende, processstabilitet och komponentacceptans
Kulpeningsmedias hårdhet påverkar om en partikel behåller sin form, deformeras plastiskt eller spricker vid upprepad påverkan. Det är inte en oberoende maskininställning och bestämmer inte i sig självt Almenintensitet, restspänningsdjup, täckningsgrad eller utmattningsprestanda. Valet måste följa den gällande specifikationen och ta hänsyn till mediematerial, seghet, storlek, form och densitet, leveranssystemet och den faktiska ytan som ska kulpenas.
Varför är hårdhet bara en del av stötsystemet?
Varje stöt belastar mekaniskt både partikeln och komponentytan. Deras elastiska och plastiska respons beror också på partikelmassa och hastighet, kontaktgeometri, tidigare yttillstånd och upprepade stötars historia. Den användbara tekniska frågan är om det specificerade mediet förblir överensstämmande medan den kvalificerade processen producerar det önskade resultatet på den faktiska ytan.
| Variabel | Vad det påverkar | Vad den inte kan fastställa ensam |
|---|---|---|
| Mediehårdhet | Motståndskraft mot plastisk deformation och bidrag till formbevarande | Erforderlig intensitet, täckningsgrad, ytbeskaffenhet eller utmattningsprestanda |
| Mediets seghet | Motståndskraft mot sprickbildning och brott vid upprepad påverkan | Mediets hårdhet eller komponentlämplighet |
| Mediestorlek och densitet | Partikelmassa, accelerationsrespons, åtkomst och slagpopulation | Faktisk hastighet eller kvalificerad exponering |
| Partikelform | Kontaktgeometri, indentations- och genombrottsegenskaper | Överensstämmelse med den fullständiga mediespecifikationen |
| Behandlad ytbeskaffenhet | Lokal motståndskraft mot indentation och känslighet för skador | Tillåten grupp av kulpeningsmedier eller processfönster |
Tabell 1. Hårdhet måste utvärderas med de andra medie-, ström- och komponentvariablerna.
Vilken komponenthårdhet är relevant?
Beteckningen för grundmaterialet behöver inte beskriva den yta som exponeras för kulpening. Uppkolning, nitrering, induktionshärdning, beläggningar, tidigare kallbearbetning och lokal värmebehandling kan förändra responsen nära ytan. Två komponenter av samma nominella legering kan därför kräva olika processutveckling.
- Bekräfta det slutliga värmebehandlingsförhållandet och kontrollerad ritningsrevision.
- Använd tillämplig yt- eller ytbehandlingshårdhet, inte bara kärnhårdhet eller råmaterialdata.
- Identifiera hårdhetsgradienter, beläggningar och lokalt härdade områden.
- Bekräfta förhållandet före kulpening och effekten av efterföljande operationer.
Vad kan hända när metalliska medier är för mjuka för uppgiften?
Snabb partikeldeformation kan öka antalet tillplattade, förlängda eller på annat sätt icke överensstämmande partiklar i den operativa blandningen. Kontaktgeometri, separationsbeteende, täckningsutveckling och strömstabilitet kan då röra sig bort från det kvalificerade tillståndet. Minskad energiöverföring kan uppstå, men det primära problemet är förlust av det kontrollerade mediets tillstånd.
| Observerat tillstånd | Möjlig konsekvens | Kontrollerat svar |
|---|---|---|
| Ökande av tillplattade eller förlängda partiklar | Kontaktgeometri och förändring av driftsblandningens beteende | Inspektera mot åberopade formkriterier och följ reaktionsplanen |
| Accelererat slitage eller storleksförlust | Storleksfördelning och förändring av påfyllningsbehov | Granska klassificering, tillsatser och trenden för medieförbrukning |
| Instabil intensitet | Processingångarna eller driftsblandningen kanske inte reproducerar det kvalificerade flödet | Spärra berörd produkt och utred mediet, maskinen och matningssystemet som en helhet |
| Variabel ytrespons | Täckningsutveckling, ytråhet eller skador kan förändras | Verifiera mediets, utrustningens och komponenternas skick före justering |
Tabell 2. Medieförsämring är underlag för undersökning, inte underlag på en enda grundorsak.

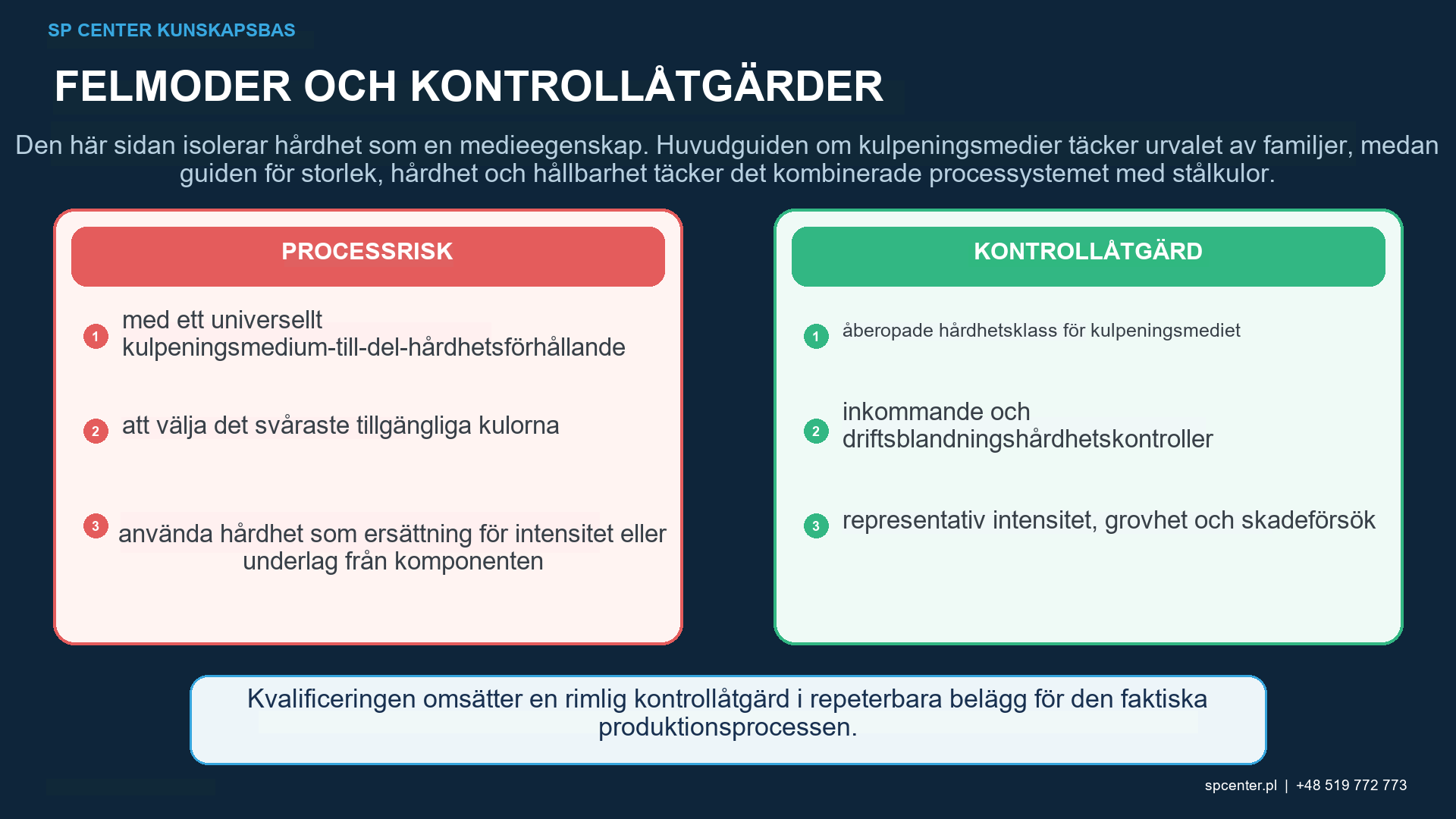

Varför är hårdare medier inte automatiskt bättre?
Metalliska medier med hög hårdhet kan vara lämpliga för utvalda hårda ytor, men högre hårdhet kan också förändra slitage, brott, intryckning och yttopografi. En hård men otillräckligt seg partikel kan spricka snarare än att förbli stabil. Maximal tillgänglig hårdhet är därför inte en standardvalsregel.
Utvärdera intryckning, överlappningar eller veck, ytråhet, distorsion och dimensionsrisk när dessa förhållanden är relevanta för komponenten. Bekräfta hållbarhet i den faktiska driftsmixen, inte bara från dokumentation från nya medier. En förändring av hårdhetsklass är en kontrollerad processförändring.
Vilka SAE-hårdhetsklasser illustrerar skillnaden?
| Nuvarande SAE-detaljspecifikation | Medieklass identifierad av SAE | Teknisk begränsning |
|---|---|---|
| AMS2431/1G | Gjutna stålkulor, normal hårdhet, 45–52 HRC | Klassen fastställer inte komponenternas lämplighet |
| AMS2431/2G | Gjutna stålkulor, hög hårdhet, 55–62 HRC | Hög hårdhet ersätter inte processkvalificering |
| AMS2431/3F | Konditionerade kulor av kapad kolstålstråd, normal hårdhet, 45–52 HRC | Krav på konditionering, storlek och form gäller fortfarande. |
| AMS2431/8D | Konditionerade kulor av kapad kolstålstråd, hög hårdhet, 55–62 HRC | Mediet är inte utbytbart mot gjutna kulor eller en annan hårdhetsklass. |
Tabell 3. De aktuella officiella SAE-beteckningarna identifierar separata grupper av kulpeningsmedier och hårdhetsklasser. Den fullständiga åberopade detaljspecifikationen med snedstrecksnummer krävs fortfarande.
Hur skiljer sig mediehårdhet och Almenintensitet?
Mediehårdhet är en egenskap hos de samplade partiklarna. Almenintensitet är det standardiserade båghöjdssvaret som bestäms eller verifieras genom tillämplig mättnadsprocedur för en definierad strömkonfiguration. Hårdhet kan påverka strömmen, men den ersätter inte Almen-systemet.
| Underlag | Vad den fastställer | Vad som förblir separat |
|---|---|---|
| Resultat av mediehårdhet | Överensstämmelse av det samplade mediet med det åberopade hårdhetskravet | Produktionsintensitet och tillstånd för hela driftsmixen |
| Verifiering av mättnadskurva och intensitet | Standardiserat svar för den kvalificerade konfigurationen för kulpeningsstrålen | Täckningsgrad och komponentens restspänningsprofil |
| Täckningsutvärdering | Påverkad utsträckning av den specificerade komponentytan enligt den godkända metoden | Mediehårdhet och Almenintensitet |
| Acceptans av komponentyta | Specificerad grovhet, skada, gränser eller dimensioner | Teknisk prestanda om inte validerad separat |
| Komponentvalidering | Applikationsspecifik restspänning, utmattning, SCC eller annan åberopad respons | Rutinmässig processfrigivning om inte annat krävs enligt kontrollplanen |
Tabell 4. Medium, verifiering av kulpeningsstrålen, acceptans av komponentytan och komponentvalidering är kompletterande underlagsnivåer.
Förutsäger hårdhet ytjämnhet?
Ingen enskild regel för hårdhet-till-grovhet är tekniskt försvarbar. Yttopografi beror också på partikelstorlek och form, hastighet, vinkel, täckningsgrad, exponering, komponenthårdhet, tidigare ytbehandling och den föränderliga driftsblandningen. Utvärdera det specificerade yttillståndet på representativa eller faktiska komponenter under den kvalificerade uppställningen.

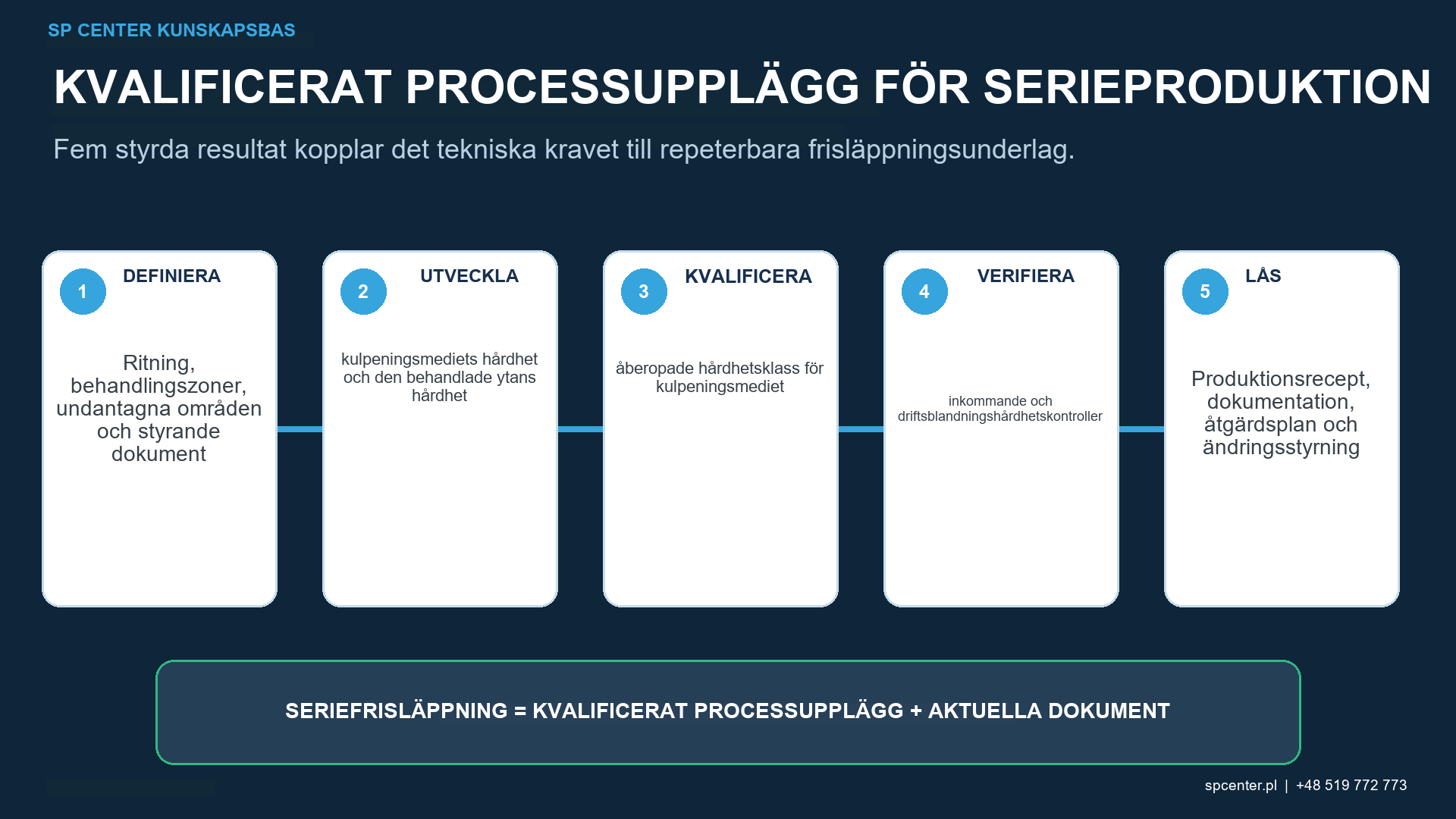

Hur ska mediehårdhet kvalificeras och kontrolleras?
| Kvalificeringsstadium | Beslut |
|---|---|
| Kravgranskning | Bekräfta tillåten grupp av kulpeningsmedier, hårdhetsklass, acceptans- och revisionshierarki |
| Granskning av yttillstånd | Identifiera slutlig värmebehandling, yt- eller härdskiktshårdhet, beläggningar och känsliga egenskaper |
| Granskning av kandidatmedier | Utvärdera hårdhet med kontroller av seghet, storlek, form, densitet och kontaminering |
| Processutveckling | Upprätta utrustningsuppsättning, mättnadskurva, Almenintensitet och exponering |
| Komponentutvärdering | Bekräfta täckningsgrad, ytintegritet och åberopade dimensioner eller ytjämnhet |
| Seriell kontroll | Definiera kontroller, tillsatser, klassificering och reaktionsplan för mottagning och drift av blandning |
| Ändringskontroll | Erhåll föreskrivet godkännande innan du byter familj, klass, leverantör eller kvalificerad uppsättning |
Tabell 5. Kvalificera hela systemet snarare än ett hårdhetsvärde isolerat.
Vanliga frågor
Måste kulpeningsmedier alltid vara hårdare än själva komponenten?
Inget universellt hårdhetsförhållande mellan kulpeningsmedium och komponent gäller för varje process. Följ den tillåtna mediaklassen och kvalificera hela processen mot den faktiska behandlade ytan och styrande krav.
Skapar hårdare kulpeningsmedium högre Almenintensitet?
Inte i sig självt. Hårdhet kan förändra partikeldeformation, men intensiteten beror också på material, storlek, densitet, hastighet, massflöde, vinkel, utrustning och hela driftsblandningen.
Gör hårdare kulpeningsmedium alltid ytan grövre?
Nej. Ytstrukturen beror också på storlek, form, hastighet, vinkel, täckningsgrad, exponering, komponenthårdhet, tidigare ytbehandling och driftsblandningens tillstånd.
Vilken komponenthårdhet bör beaktas?
Utgå från det yttillstånd som faktiskt kulpenas. Sätthärdning, nitrering, induktionshärdning, beläggningar, kallbearbetning och lokal värmebehandling kan göra data för kärnan eller råmaterialet icke representativa.
Kvalificerar ett leverantörshårdhetscertifikat den operativa blandningen?
Nej. Det stöder godkännande av leverantörspartier. Recirkulerande kulpeningsmedium kan slitas, deformeras, spricka eller blandas med äldre partiklar och kräver därför föreskrivna kontroller under användning.
Vad ska en offertförfrågan ange om mediahårdhet?
Ange den kontrollerade ritningen, komponentmaterial och slutlig värmebehandling, behandlad yta, åberopad mediaspecifikation och klass, intensitet, täckningsgrad, ytgränser, kvantiteter och dokumentation.
Viktiga slutsatser
- Basera valet på den behandlade ytans tillstånd, inte bara legeringsbeteckningen.
- Utvärdera hårdhet med seghet, material, storlek, form och densitet.
- Använd endast den grupp av kulpeningsmedier och hårdhetsklass som tillåts enligt kontrollerade krav.
- Håll mediehårdhet, Almenintensitet, täckningsgrad och komponentvalidering separerade.
- Kontrollera både leverantörspartiet och produktionsmixen.
Relaterade SP Center-guider
Tekniska referenser
1. SAE AMS2431E: Kulpeningsmedier, allmänna krav, reviderad april 2023
2. SAE AMS2431/1G, kulpeningsmedium (ASR) – gjutna stålkulor, normal hårdhet (45–52 HRC)
3. SAE AMS2431/2G, kulpeningsmedium (ASH) – gjutna stålkulor, hög hårdhet (55–62 HRC)
4. SAE AMS2431/3F, kulpeningsmedium – konditionerad kapad tråd av kolstål, normal hårdhet (45–52 HRC)
5. SAE AMS2431/8D, kulpeningsmedium – konditionerad kapad tråd av kolstål, hög hårdhet (55–62 HRC)
Standardnotering: Använd de fullständiga specifikationerna och revisionerna som anges i ritningen, kontraktet och kundkraven. En specifikation för medieanskaffning är inte en instruktion för komponentprocessen.
