Hur storleksfördelning, hårdhet och hållbarhet avgör om återcirkulerande gjutna stålkulor fortfarande är lämpliga för en kvalificerad process
Gjutna stålkulor för styrd kulpening definieras inte enbart av ett handelsnamn eller en nominell storlek. Storleksfördelning, hårdhet, form, materialtillstånd och hållbarhet avgör hur partikelpopulationen når komponenten, överför anslagsenergi och förändras i drift. De valda kulorna måste vara godkända enligt de styrande kraven och hållas under kontroll som en driftblandning under hela produktionen.
Varför är gjutna stålkulor en dynamisk processinsats?
Varje partikel träffar upprepade gånger komponenter, verktyg och andra mediepartiklar. Den kan nötas, rundas, plattas till, spricka, bli mindre än den tillåtna storleken eller lämna återvinningssystemet. Nytt medium fylls på samtidigt som äldre partiklar finns kvar. Maskinen innehåller därför en föränderlig driftblandning, inte en permanent kopia av leverantörspartiet.
| Egenskap | Primär påverkan | Nödvändiga underlag |
|---|---|---|
| Storleksfördelning | Partikelmassa, stötpopulation, åtkomst och täckningsutveckling | Tillämpliga siktgränser och representativt urval |
| Hårdhet | Plastisk deformation, formbevarande, brott och interaktion med komponenten | Åberopat hårdhetsområde, metod och partiverifiering |
| Form och integritet | Kontaktgeometri, ytråhet och risk från kantiga eller sprickiga partiklar | Godkända kriterier för formklassificering och avvisning |
| Hållbarhet | Slitage, nedbrytning, påfyllning och drift av driftsblandningen | Kvalificerad medieväg plus övervakat användningstillstånd |
Tabell 1. Stålkulkontroll kombinerar levererade egenskaper med underlag från den aktiva driftspopulationen.
Hur påverkar storleksfördelningen processen?
En kulbeteckning representerar en fördelning under det åberopade mediekravet, inte en exakt partikeldiameter. För jämförbart material innehåller en grövre population större massa per partikel men färre partiklar vid ett givet massflöde. En finare population ger fler stötar per massenhet och kan nå begränsad geometri lättare, men den har en annan acceleration och intensitetsrespons.
| Observerad population | Potentiell processeffekt | Tekniskt svar |
|---|---|---|
| Grovare fördelning | Större massa per partikel men färre stötar för ett givet massflöde; åtkomst och ytråhet kan förändras | Verifiera åtkomst, intensitetsutveckling, täckningsgrad och ytgränser |
| Finare fördelning | Fler partiklar per massenhet men lägre individuell partikelmassa | Fastställ erforderlig acceleration, massflöde och exponering på den faktiska utrustningen |
| För stor överstorlek | Lokal indentation, dålig åtkomst eller ytavvikelse | Spärra blandningen och undersök klassificerare, påfyllning och provtagning |
| För stor understorlek | Minskad individuell påverkan och förändrad strömrespons | Avlägsna enligt specifikation och verifiera intensitet och komponentacceptans efter korrigering |
Tabell 2. Partikelstorlek väljs utifrån åtkomst, kulpeningsstrålerespons och ytgränser, inte genom en universell större-eller-mindre-regel.
Varför kan geometri bestämma den praktiska övre storleken?
Kuggrotområden, små radieövergångar, spår, splines, hål och invändiga hörn kan begränsa större partiklar eller skärma av strålen. En plan Almenprovplåt kan uppfylla den föreskrivna intensiteten samtidigt som den mest svåråtkomliga komponentfunktionen får otillräcklig täckningsgrad. Därför krävs representativa komponentunderlag på de platser och med den metod som föreskrivs för detaljen.
Inget universellt förhållande mellan radieövergångar och partiklar bör uppfinnas. Ritningen, tillämplig specifikation, åtkomstbedömning, fixtur, rörelse och representativa försök styr beslutet.
Hur ska hårdhet utvärderas?
Hårdhet påverkar huruvida stålkulor behåller sin form, deformeras eller spricker under själva slagcykeln. Målet är inte det hårdaste tillgängliga mediet. Komponentmaterial och hårdhet, erforderlig intensitet, utrustning, mediespecifikation och observerad nedbrytning måste utvärderas som en enda väg.
| Medie-/komponenttillstånd | Risk att bedöma | Underlag att behålla |
|---|---|---|
| Medie för mjukt för uppgiften | Utplattning, deformation och förändrad energiöverföring | Formtrend, intensitetsstabilitet och klassificeringsprestanda |
| Medie onödigt hårt eller sprött | Nedbrytning och kantiga fragment | Spricktrend, formavvisning och komponentyttillstånd |
| Relativt mjuk eller tunn komponent | Intryckning, grovhet eller distorsion | Yt- och dimensionsacceptans på representativ geometri |
| Relativt hård komponent | Otillräckligt svar från den valda kompletta strömmen | Kvalificerat intensitetsområde och applikationsspecifika komponentunderlag |
Tabell 3. En hårdhetsklass är en godkänd mediekaraktäristik, inte en generell rangordning av kvalitet.
Där AMS2431 åberopas kontraktuellt skiljer de nuvarande officiella detaljspecifikationerna mellan gjutstål med normal hårdhet under AMS2431/1G och gjutstål med hög hårdhet under AMS2431/2G. Deras angivna hårdhetsområden är 45–52 HRC respektive 55–62 HRC. Ritningen, kontraktet och den åberopade revisionen avgör om någon av vägarna är tillåten.
Varför påverkar hållbarhet processstabiliteten?
Hållbarhet är mediepopulationens förmåga att motstå upprepad cirkulation samtidigt som den bibehåller acceptabel storlek och form. Det påverkar påfyllning, lastning av separatorer, fragmentgenerering, underhåll och den takt med vilken driftsmixen förändras. Inköpspriset per kilogram är därför inte detsamma som kostnaden per accepterad komponent.
| Hållbarhetsbeteende | Produktionskonsekvens | Kontrollimplikation |
|---|---|---|
| Stabilt slitage och avrundning | Driftmixen utvecklas förutsägbart | Påfyllning och klassificering kan bibehålla den kvalificerade populationen |
| Snabb sprickbildning | Underdimensionerade och oregelbundna partiklar ackumuleras | Provtagning, borttagning och inspektion kan kräva en snävare svarsväg |
| Utplattande eller förlängning | Partiklar finns kvar i maskinen men kontaktgeometrin förändras | Forminspektion behövs utöver siktning |
| Ovanligt uttag eller förlust | Befolkningsbalans och konsumtionsförändring | Registrera tillskott och undersök återvinning, läckage och separatorprestanda |
Tabell 4. Att en stålkulpartikel stannar kvar inuti maskinen betyder inte att den är acceptabel.
Hur skiljer sig gjuten stålkula och konditionerad skuren tråd?
De har olika tillverkningsvägar, initial struktur, konditionering, slitagebeteende, tillgängliga hårdhetsklasser och detaljspecifikationer. Ingen av dem är universellt överlägsen eller utbytbar med den andra. Motsvarande nominell storlek eller ett liknande Almen-resultat bevisar inte motsvarande ytrespons, livslängd eller kontamineringsbeteende.

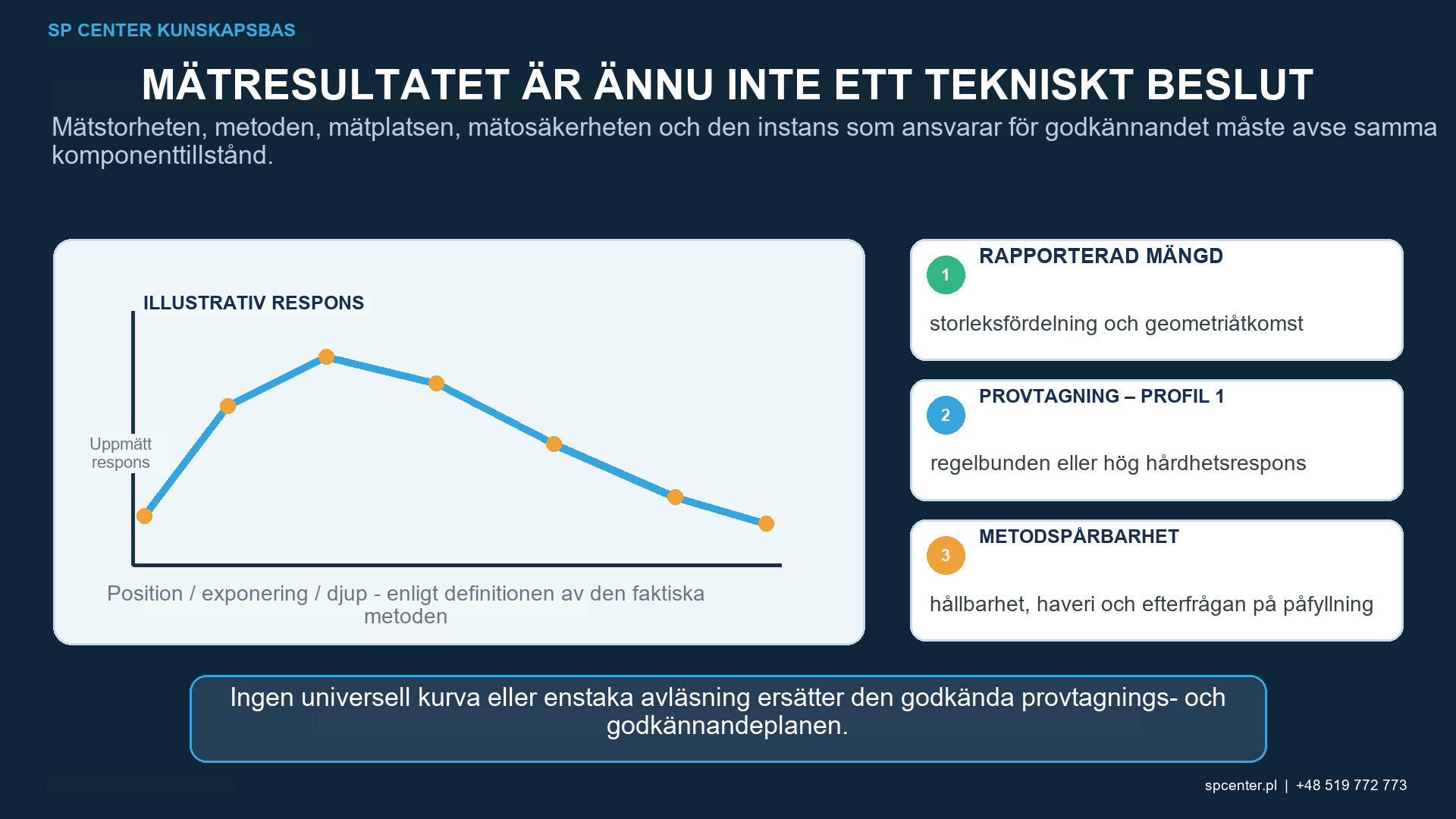

Vilka inspektioner är kompletterande?
| Underlagsnivåer | Vad den fastställer | Vad som förblir separat |
|---|---|---|
| Leverantörssatsgodkännande | Identitet och leveransöverensstämmelse med åberopade krav | Tillstånd efter recirkulation |
| Siktanalys | Samplad storleksfördelning | Form, hårdhet och renhet |
| Form- och tillståndsinspektion | Kontroll av oacceptabla oregelbundna eller skadade partiklar | Exakt storleksfördelning och respons på kulpeningsstrålen |
| Verifiering av Almenintensitet | Standardiserat svar för den kvalificerade strömkonfigurationen | Komponenttäckning och ytintegritet |
| Acceptans av komponentyta | Täckningsgrad, gränser och specificerade yt- eller dimensionskriterier | Medieöverensstämmelse om inte separat registrerad |
Tabell 5. Inget enskilt test fastställer medietillstånd, verifiering av kulpeningsstrålen och komponentacceptans samtidigt.

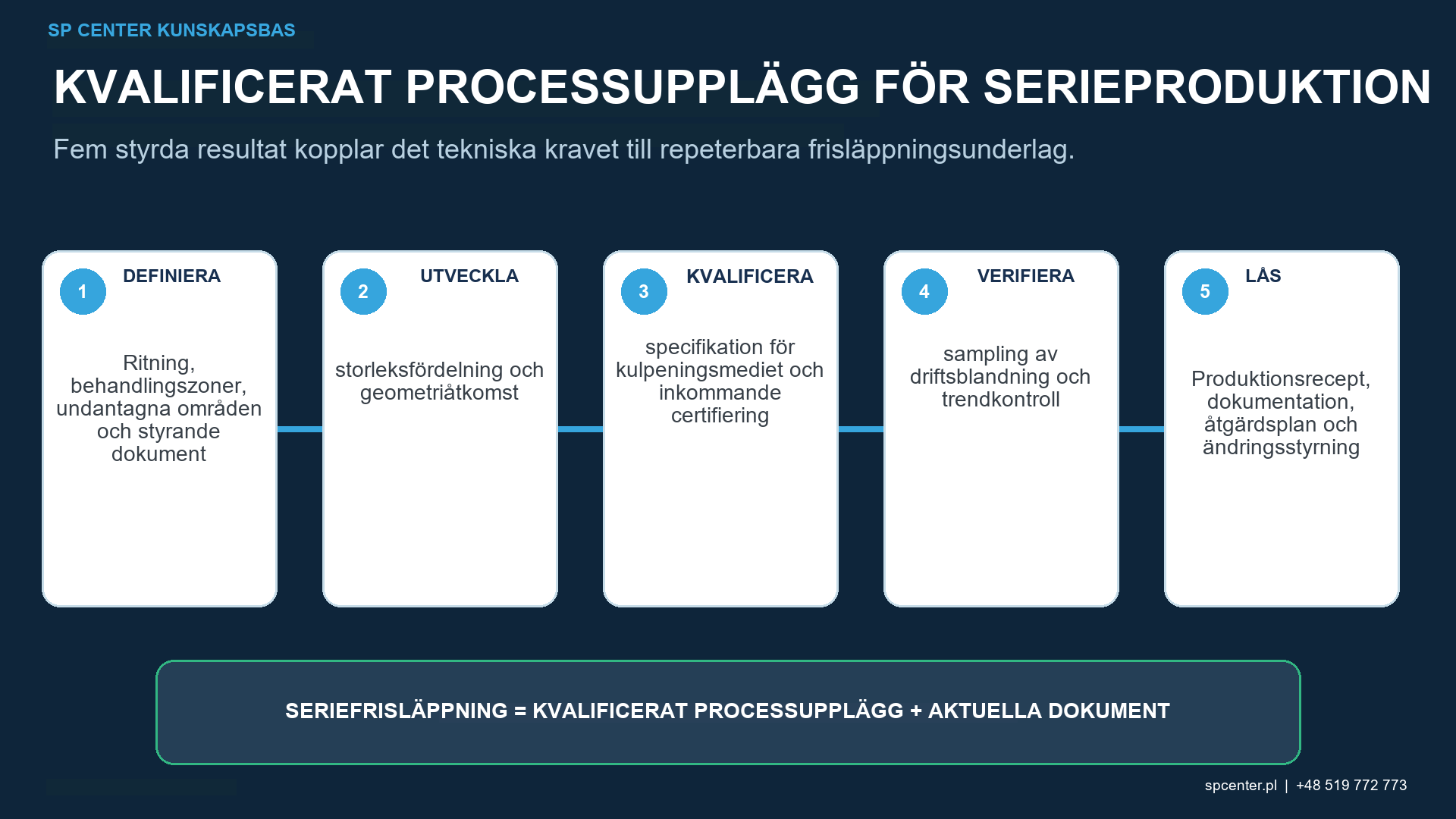

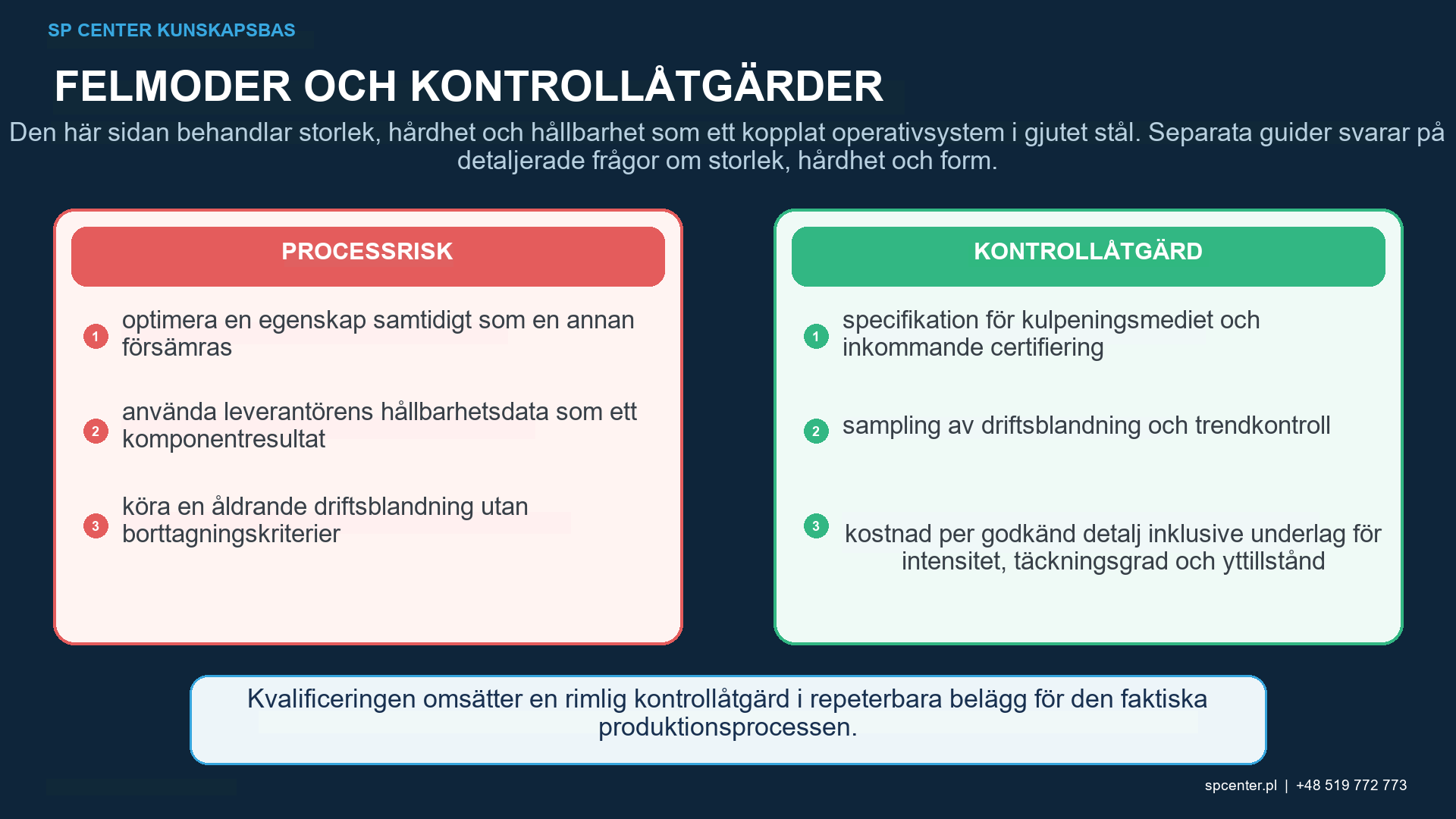

Hur ska stålkulor kvalificeras och kontrolleras?
- Bekräfta ritningen, kontraktet, den godkända gruppen av kulpeningsmedier samt tillämpliga specifikationer och revisioner.
- Granska komponentmaterial, hårdhet, värmebehandling, geometri, åtkomst- och ytgränser.
- Kvalificera den faktiska maskinen, leveransen, återvinningen, klassificeraren, fixturen och rörelsen.
- Acceptera leverantörspartiet och etablera representativ provtagning av driftsblandning.
- Bestäm eller verifiera intensitet och fastställ komponenttäckning och ytacceptans.
- Definiera påfyllning, borttagning, reaktionsgränser, dokumentation och kontrollerat godkännande av ändringar.
Stålkulor kan också levereras för blästring, men en produkt som är lämplig för rengöring är inte automatiskt acceptabel för kontrollerad kulpening. Anskaffnings- och driftskontrollerna måste matcha de åberopade blästringskraven.
Vanliga frågor
Vilket är viktigast: stålkulornas storlek, hårdhet eller hållbarhet?
Ingen av variablerna kan väljas oberoende. Den kvalificerade kombinationen måste ge åtkomst, erforderlig respons hos kulpeningsstrålen, godtagbar täckningsgrad och godtagbart yttillstånd samt en styrbar driftblandning.
Är gjutna stålkulor med normal hårdhet och hög hårdhet utbytbara?
Nej. De är olika medievägar enligt relevanta detaljspecifikationer. En ändring kräver specifikationsgranskning, utrustnings- och komponentbedömning samt föreskrivet godkännande och kvalificering.
Bevisar korrekt Almenintensitet att stålkulor är acceptabla?
Nej. Almenintensitet verifierar ett standardiserat svar på kulpeningsstrålen. Medieöverensstämmelse, driftsblandningsförhållanden, komponenttäckning och ytacceptans kräver kompletterande underlag.
Minskar längre livslängd för stålkulor alltid processkostnaden?
Inte nödvändigtvis. Kostnaden per accepterad del beror också på klassificering, maskinslitage, påfyllning, cykeltid, driftstopp och kasseringsrisk inom det kvalificerade processfönstret.
Kan siktning ensamt kontrollera recirkulerande stålkulor?
Nej. Siktning mäter storleksfördelning men identifierar inte helt tillplattade, avlånga, kantiga eller sprickiga partiklar. Den åberopade kontrollplanen måste ta hänsyn till både storlek och tillstånd.
Vilken information bör en offertförfrågan innehålla?
Tillhandahåll kontrollerad ritning och revision, material- och värmebehandling, behandlings- och exklusionszoner, styrande specifikationer, intensitet, täckningsgrad, ytgränser, kvantiteter och obligatoriska dokumentation.
Viktiga slutsatser
- Kontrollera gjutna stålkulor som en föränderlig fördelning, inte en enda diameter.
- Välj storlek för den kvalificerade strömmen och komponentgeometrin med sämst åtkomst.
- Välj hårdhet för stabil interaktion med komponenten, inte maximal hårdhet.
- Behandla hållbarhet som både en processkontroll- och totalkostnadsvariabel.
- Håll leverantörssatsgodkännande, driftsmixkontroll, Almen-verifiering och komponentgodkännande separerade.
Relaterade SP Center-guider
Tekniska referenser
1. SAE AMS2431E: Kulpeningsmedier, allmänna krav, reviderad april 2023
2. SAE AMS2431/1G, kulpeningsmedium (ASR) – gjutna stålkulor, normal hårdhet (45–52 HRC)
3. SAE AMS2431/2G, kulpeningsmedium (ASH) – gjutna stålkulor, hög hårdhet (55–62 HRC)
4. SAE J444_202306, Specifikationer för gjutna kulor och kornstorlekar för rengöring och kulpening
5. SAE J827_201910, Gjutna stålkulor med hög kolhalt
6. SAE J2175_202608, Specifikationer för gjutna stålkulor med låg kolhalt
Standardnotering: Dessa dokument har olika omfattningar. Använd endast de specifikationer och revideringar som anges i ritningen, kontraktet och kundkraven.
