Wie Korngrößenverteilung, Härte und Standzeit darüber entscheiden, ob umlaufendes Stahlgusskorn für einen qualifizierten Prozess geeignet bleibt
Beim kontrollierten Verfestigungsstrahlen (Shot Peening) ist Stahlgusskorn weder durch eine Handelsbezeichnung noch durch eine Nenngröße allein definiert. Korngrößenverteilung, Härte, Kornform, Werkstoffzustand und Standzeit bestimmen, wie die Partikel das Bauteil erreichen, Impuls übertragen und sich im Betrieb verändern. Das gewählte Strahlmittel muss durch die maßgebenden Anforderungen zugelassen sein und während der Fertigung als Betriebsgemisch beherrscht bleiben.

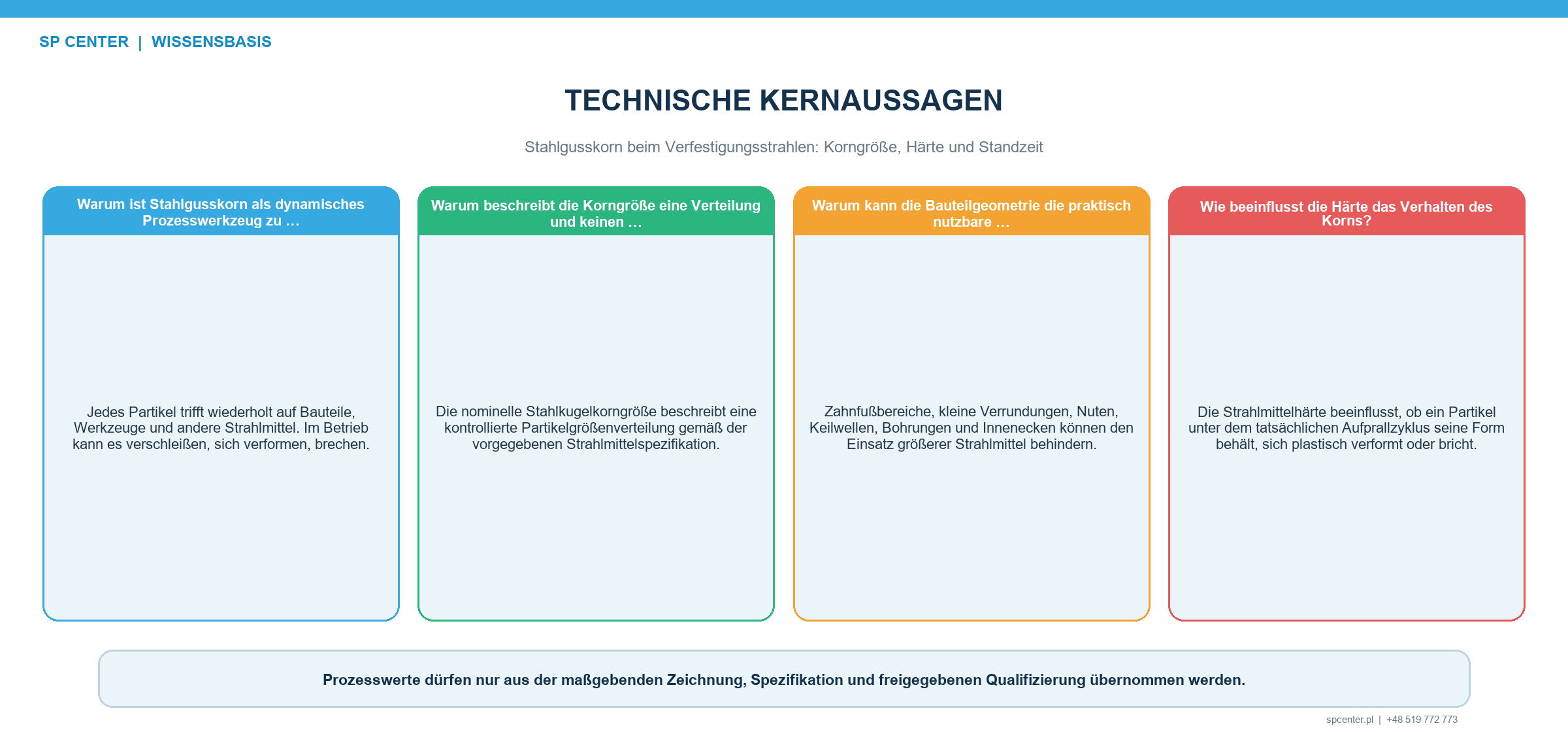

Warum ist Stahlgusskorn eine veränderliche Prozessgröße?
Jedes Korn trifft wiederholt auf Bauteile, Werkzeuge und andere Strahlmittel. Es kann verschleißen, sich abrunden oder abflachen, brechen, zu Unterkorn werden oder das Rückführungssystem verlassen. Frisches Strahlmittel wird ergänzt, während ältere Partikel im Umlauf bleiben. In der Anlage befindet sich deshalb ein veränderliches Betriebsgemisch und keine dauerhafte Kopie des Lieferloses.
| Merkmal | Wesentliche Wirkung | Erforderlicher Nachweis |
|---|---|---|
| Korngrößenverteilung | Partikelmasse, Anzahl der Auftreffer, Zugang und Entwicklung des Bedeckungsgrads | Anwendbare Siebgrenzen und repräsentative Probenahme |
| Härte | Plastische Verformung, Formbeständigkeit, Bruch und Wechselwirkung mit dem Bauteil | Aufgerufener Härtebereich, Prüfverfahren und Losnachweis |
| Kornform und Integrität | Kontaktgeometrie, Rauheit und Risiko durch kantige oder gebrochene Partikel | Freigegebene Formklassierung und Ausschusskriterien |
| Standzeit | Verschleiß, Zerfall, Ergänzung und Veränderung des Betriebsgemischs | Qualifizierte Strahlmittelkonfiguration und überwachter Betriebszustand |
Tabelle 1. Die Prozesslenkung verbindet die Liefermerkmale des Stahlgusskorns mit Nachweisen aus dem aktiven Betriebsgemisch.
Wie wirkt sich die Korngrößenverteilung aus?
Eine Strahlmittelbezeichnung beschreibt nach der aufgerufenen Anforderung eine Verteilung und keinen einzelnen exakten Korndurchmesser. Bei vergleichbarem Werkstoff enthält eine gröbere Verteilung mehr Masse je Korn, jedoch bei gleichem Massenstrom weniger Partikel. Eine feinere Verteilung liefert mehr Auftreffer je Masseneinheit und kann enge Geometrien besser erreichen, reagiert aber anders auf Beschleunigung und Prozessführung.
- Überkorn kann Zugang, lokale Eindrücke, Rauheit und Oberflächenabnahme beeinträchtigen.
- Unterkorn erhöht zwar die Partikelzahl, kann jedoch Einzelimpuls und Wirkung des Strahlmittelstroms verändern.
- Änderungen an Ergänzung, Klassierung oder Massenstrom können die aktive Verteilung verändern.
- Die Reaktion erfordert Ursachenanalyse, Korrektur des Betriebsgemischs und die vorgeschriebene Prozess- und Bauteilverifizierung.
Warum kann die Geometrie die praktisch nutzbare Größe begrenzen?
Zahnfußbereiche, kleine Radien, Nuten, Keilwellenprofile, Bohrungen und Innenecken können größere Körner oder den direkten Strahl abschirmen. Ein ebener Almen-Prüfstreifen kann die geforderte Intensität erreichen, obwohl das am schlechtesten zugängliche Bauteilmerkmal keinen ausreichenden Bedeckungsgrad erhält. Deshalb sind repräsentative Bauteilnachweise an den festgelegten Stellen erforderlich.
Ein allgemeingültiges Verhältnis zwischen Radius und Korngröße darf nicht erfunden werden. Maßgebend sind Zeichnung, anwendbare Spezifikation, Zugangsbewertung, Vorrichtung, Bewegung und repräsentative Versuche.
Wie ist die Härte zu bewerten?
Die Härte beeinflusst, ob Stahlgusskorn während des tatsächlichen Auftreffzyklus seine Form behält, sich plastisch verformt oder bricht. Ziel ist nicht das härteste verfügbare Strahlmittel. Bauteilwerkstoff und -härte, geforderte Intensität, Anlage, Strahlmittel-Detail-Spezifikation und beobachteter Zerfall bilden eine gemeinsame Bewertungsgrundlage.
| Zustand von Strahlmittel und Bauteil | Zu bewertendes Risiko | Nachweis |
|---|---|---|
| Strahlmittel für die Beanspruchung zu weich | Abflachung, Verformung und veränderte Energieübertragung | Kornformentwicklung, Intensitätsstabilität und Klassierleistung |
| Strahlmittel unnötig hart oder spröde | Bruch und kantige Fragmente | Bruchentwicklung, Formausschuss und Bauteiloberfläche |
| Relativ weiches oder dünnes Bauteil | Eindrücke, Rauheit oder Verzug | Oberflächen- und Maßabnahme an repräsentativer Geometrie |
| Relativ hartes Bauteil | Unzureichende Wirkung der gewählten Strahlkonfiguration | Qualifizierter Intensitätsbereich und anwendungsbezogene Bauteilnachweise |
Tabelle 2. Eine Härteklasse ist ein freigegebenes Strahlmittelmerkmal und keine allgemeine Qualitätsrangfolge.
Wenn AMS2431 vertraglich aufgerufen ist, unterscheiden die aktuellen offiziellen Detail-Spezifikationen Stahlgusskorn normaler Härte nach AMS2431/1G und hoher Härte nach AMS2431/2G. Die angegebenen Bereiche betragen 45–52 HRC beziehungsweise 55–62 HRC. Ob einer dieser Wege zulässig ist, bestimmen Zeichnung, Vertrag und aufgerufene Revision.

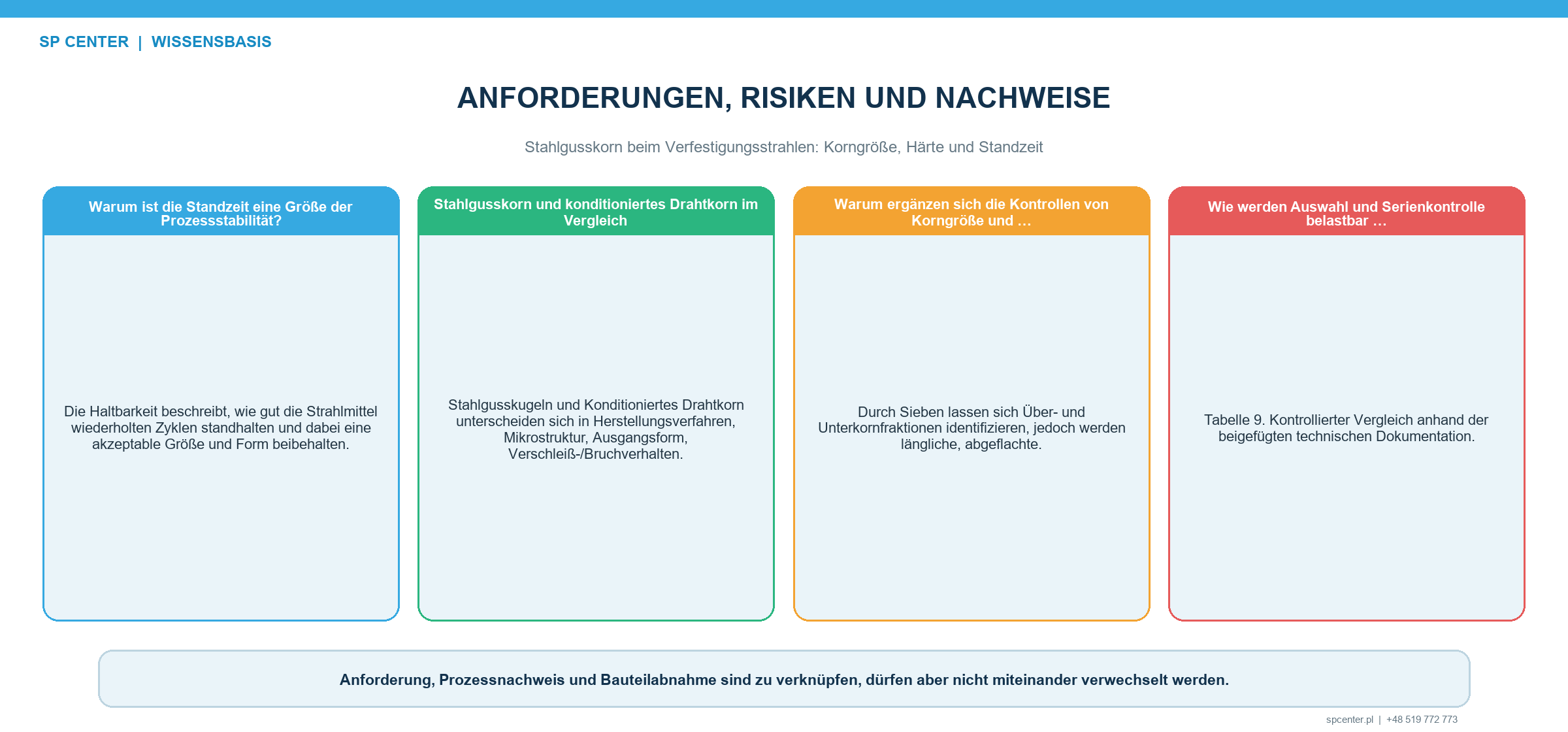

Warum beeinflusst die Standzeit die Prozessstabilität?
Die Standzeit beschreibt, wie das Strahlmittel wiederholten Umläufen standhält und dabei zulässige Größe und Kornform behält. Sie wirkt auf Ergänzungsmenge, Abscheiderbelastung, Fragmentbildung, Wartung und Veränderungsgeschwindigkeit des Betriebsgemischs. Der Einkaufspreis je Kilogramm entspricht deshalb nicht den Kosten je abgenommenem Bauteil.
| Standzeitverhalten | Auswirkung in der Fertigung | Folgerung für die Prozesslenkung |
|---|---|---|
| Stabiler Verschleiß und Rundung | Das Betriebsgemisch verändert sich vorhersehbar | Ergänzung und Klassierung können die qualifizierte Population erhalten |
| Schneller Bruch | Unterkorn und unregelmäßige Partikel nehmen zu | Probenahme, Austrag und Prüfung benötigen gegebenenfalls engere Reaktionsgrenzen |
| Abflachung oder Längung | Partikel verbleiben in der Anlage, ihre Kontaktgeometrie ändert sich jedoch | Zusätzlich zur Siebanalyse ist eine Kornformprüfung erforderlich |
| Ungewöhnlich hoher Austrag oder Verlust | Populationsbilanz und Verbrauch verändern sich | Ergänzung dokumentieren sowie Rückführung, Leckage und Abscheider prüfen |
Tabelle 3. Der Verbleib in der Anlage bedeutet nicht automatisch, dass ein Korn weiterhin zulässig ist.
Wie unterscheiden sich Stahlgusskorn und konditioniertes Drahtkorn?
Herstellungsweg, Ausgangsstruktur, Konditionierung, Verschleißverhalten, verfügbare Härteklassen und Detail-Spezifikationen sind unterschiedlich. Keines der beiden Strahlmittel ist allgemein überlegen oder ohne Weiteres austauschbar. Eine vergleichbare Nenngröße oder ähnliche Almen-Intensität belegt weder gleichwertige Oberflächenreaktion noch gleiche Standzeit oder Kontaminationsverträglichkeit.
Welche Prüfungen ergänzen sich?
| Nachweisebene | Dadurch belegt | Davon getrennt zu bewerten |
|---|---|---|
| Lieferlosannahme | Identität und Lieferkonformität nach aufgerufenen Anforderungen | Zustand nach Umlauf |
| Siebanalyse | Korngrößenverteilung der Probe | Kornform, Härte und Reinheit |
| Kornform- und Zustandsprüfung | Beherrschung unzulässiger unregelmäßiger oder beschädigter Partikel | Exakte Größenverteilung und Strahlmittelstromwirkung |
| Verifizierung der Almen-Intensität | Standardisierte Wirkung der qualifizierten Strahlkonfiguration | Bedeckungsgrad und Oberflächenintegrität am Bauteil |
| Oberflächenabnahme am Bauteil | Bedeckungsgrad, Grenzen sowie geforderte Oberflächen- oder Maßkriterien | Strahlmittelkonformität ohne gesonderte Aufzeichnung |
Tabelle 4. Keine einzelne Prüfung belegt gleichzeitig Strahlmittelzustand, Verifizierung des Strahlmittelstroms und Oberflächenabnahme am Bauteil.

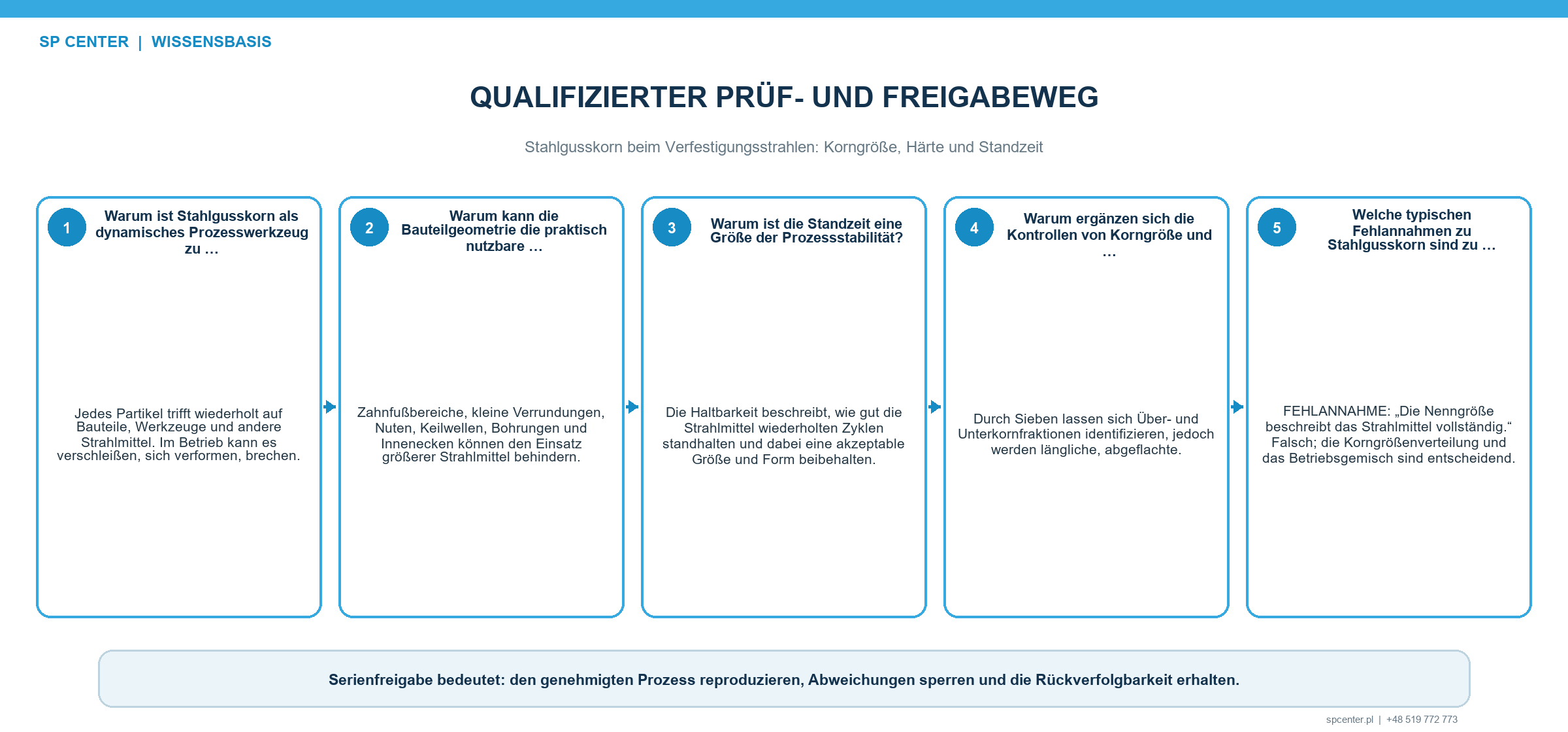

Wie wird Stahlgusskorn qualifiziert und beherrscht?
- Zeichnung, Vertrag, zugelassene Strahlmittelart sowie anwendbare Spezifikationen und Revisionen bestätigen.
- Bauteilwerkstoff, Härte, Wärmebehandlung, Geometrie, Zugang und Oberflächengrenzen bewerten.
- Tatsächliche Anlage, Dosierung, Rückführung, Klassierung, Vorrichtung und Bewegung qualifizieren.
- Lieferlos annehmen und eine repräsentative Probenahme des Betriebsgemischs festlegen.
- Intensität bestimmen oder verifizieren sowie Bedeckungsgrad und Oberflächenabnahme am Bauteil nachweisen.
- Ergänzung, Austrag, Reaktionsgrenzen, Aufzeichnungen und kontrollierte Freigabe von Änderungen definieren.
Stahlgusskorn wird auch zum Reinigungsstrahlen angeboten. Ein für Reinigungszwecke geeignetes Produkt ist jedoch nicht automatisch für kontrolliertes Verfestigungsstrahlen zulässig. Beschaffung und Betriebskontrolle müssen den aufgerufenen Anforderungen an das Verfestigungsstrahlen entsprechen.
Häufig gestellte Fragen
Was ist wichtiger: Korngröße, Härte oder Standzeit?
Keines dieser Merkmale darf isoliert ausgewählt werden. Die qualifizierte Kombination muss Zugang, geforderte Wirkung des Strahlmittelstroms, zulässigen Bedeckungsgrad und Oberflächenzustand sowie ein beherrschbares Betriebsgemisch ermöglichen.
Sind Stahlgusskorn normaler und hoher Härte austauschbar?
Nein. Es handelt sich um unterschiedliche Strahlmittelklassen nach den jeweils anwendbaren Detail-Spezifikationen. Ein Wechsel erfordert Spezifikationsprüfung, Anlagen- und Bauteilbewertung sowie die vorgeschriebene Freigabe und Qualifizierung.
Belegt die richtige Almen-Intensität ein zulässiges Stahlgusskorn?
Nein. Die Almen-Intensität verifiziert eine standardisierte Wirkung des Strahlmittelstroms. Strahlmittelkonformität, Betriebsgemisch, Bedeckungsgrad und Oberflächenabnahme benötigen ergänzende Nachweise.
Senkt eine längere Standzeit stets die Prozesskosten?
Nicht zwangsläufig. Die Kosten je abgenommenem Bauteil hängen auch von Klassierung, Anlagenverschleiß, Ergänzung, Zykluszeit, Stillstand und Ausschussrisiko innerhalb des qualifizierten Prozessfensters ab.
Reicht die Siebanalyse für umlaufendes Stahlgusskorn aus?
Nein. Sie erfasst die Korngrößenverteilung, beschreibt aber abgeflachte, längliche, kantige oder gebrochene Partikel nicht vollständig. Der Kontrollplan muss Größe und Zustand abdecken.
Welche Angaben gehören in eine Angebotsanfrage?
Erforderlich sind freigegebene Zeichnung und Revision, Werkstoff und Wärmebehandlung, Behandlungs- und Ausschlusszonen, maßgebende Spezifikationen, Intensität, Bedeckungsgrad, Oberflächengrenzen, Mengen und Aufzeichnungen.
Die wichtigsten Punkte
- Stahlgusskorn ist als veränderliche Verteilung und nicht als einzelner Durchmesser zu beherrschen.
- Die Korngröße ist auf den qualifizierten Strahl und die ungünstigste Bauteilgeometrie abzustimmen.
- Die Härte dient einer stabilen Wechselwirkung mit dem Bauteil, nicht einem Höchstwert.
- Die Standzeit beeinflusst sowohl die Prozesslenkung als auch die Gesamtkosten.
- Lieferlosannahme, Betriebsgemischkontrolle, Almen-Verifizierung und Bauteilabnahme bleiben getrennt.
Weiterführende Leitfäden von SP Center
Technische Quellen
1. SAE AMS2431E: Peening Media, General Requirements, revised April 2023
2. SAE AMS2431/1G, Peening Media (ASR) Cast Steel Shot, Regular Hardness (45 to 52 HRC)
3. SAE AMS2431/2G, Peening Media (ASH) Cast Steel Shot, High Hardness (55 to 62 HRC)
4. SAE J444_202306, Cast Shot and Grit Size Specifications for Cleaning and Peening
5. SAE J827_201910, High-Carbon Cast-Steel Shot
6. SAE J2175_202608, Specifications for Low Carbon Cast Steel Shot
Hinweis zu Normen: Die Dokumente haben unterschiedliche Anwendungsbereiche. Maßgebend sind ausschließlich die durch Zeichnung, Vertrag und Kundenvorgaben aufgerufenen Spezifikationen und Revisionen.
