Jak tvrdost média, houževnatost a skutečný stav ošetřeného povrchu ovlivňují chování částic, stabilitu procesu a akceptaci součásti
Tvrdost média pro kuličkování ovlivňuje, zda si částice zachová svůj tvar, zda se plasticky deformuje nebo láme při opakovaném nárazu. Není to nezávislé nastavení stroje a sama o sobě neurčuje Almenovu intenzitu, hloubku zbytkového napětí, pokrytí ani únavové vlastnosti. Výběr musí splňovat platné specifikace a zohledňovat materiál média, houževnatost, velikost, tvar a hustotu, systém dodávání a skutečný povrch, který je opracováván.
Proč je tvrdost pouze jednou součástí nárazového systému?
Každý náraz mechanicky zatěžuje jak částici, tak povrch součásti. Jejich elastická a plastická odezva závisí také na hmotnosti a rychlosti částic, geometrii kontaktu, předchozím stavu povrchu a historii opakovaných nárazů. Užitečnou inženýrskou otázkou je, zda specifikované médium zůstává konformní, zatímco kvalifikovaný proces produkuje požadovaný výsledek na skutečném povrchu.
| Proměnná | Co ovlivňuje | Co nelze samo o sobě stanovit |
|---|---|---|
| Tvrdost média | Odolnost proti plastické deformaci a příspěvek k zachování tvaru | Požadovaná intenzita, pokrytí, stav povrchu nebo únavové vlastnosti |
| Houževnatost média | Odolnost proti praskání a lomu při opakovaném nárazu | Tvrdost média nebo vhodnost součásti |
| Velikost a hustota média | Hmotnost částic, odezva zrychlení, přístup a populace nárazu | Skutečná rychlost nebo kvalifikovaná expozice |
| Tvar částic | Geometrie kontaktu, vtlačení a chování při průrazu | Shoda s úplnou specifikací média |
| Stav ošetřeného povrchu | Lokální odolnost proti vtlačení a citlivost na poškození | Povolená rodina médií nebo procesní okno |
Tabulka 1. Tvrdost musí být vyhodnocena s ostatními proměnnými média, proudu a složek.
Která tvrdost složky je relevantní?
Označení objemové slitiny nemusí popisovat povrch vystavený kuličkování. Cementace, nitridace, indukční kalení, povlaky, předchozí tváření za studena a lokální tepelné zpracování mohou změnit odezvu blízko povrchu. Dvě součásti vyrobené ze stejné nominální slitiny proto mohou vyžadovat odlišný vývoj procesu.
- Potvrďte konečný stav tepelného zpracování a řízenou revizi výkresu.
- Použijte příslušnou tvrdost povrchu nebo povrchově zpevněné vrstvy, nejen tvrdost jádra nebo data o surovině.
- Identifikujte gradienty tvrdosti, povlaky a lokálně zpevněné oblasti.
- Potvrďte stav před kuličkováním a vliv následných operací.
Co se může stát, když jsou kovová média pro daný účel příliš měkká?
Rychlá deformace částic může zvýšit počet zploštělých, protáhlých nebo jinak nekonformních částic v provozní směsi. Geometrie kontaktu, separační chování, vývoj pokrytí a stabilita proudu se pak mohou odchýlit od kvalifikovaného stavu. Může dojít ke snížení přenosu energie, ale hlavním problémem je ztráta kontrolovaného stavu média.
| Pozorovaný stav | Možný důsledek | Řízená odezva |
|---|---|---|
| Zvýšení počtu zploštělých nebo protáhlých částic | Změna geometrie kontaktu a chování provozní směsi | Zkontrolujte podle odkazovaných kritérií tvaru a řiďte se reakčním plánem |
| Zrychlené opotřebení nebo ztráta velikosti | Posun v distribuci velikosti a poptávce po doplňování | Zkontrolujte klasifikaci, přídavky a trend spotřeby médií |
| Nestabilní intenzita | Vstupy do procesu nebo provozní směs nemusí reprodukovat kvalifikovaný proud | Zadržte dotčený výrobek a společně prověřte médium, stroj a systém jeho dopravy |
| Proměnná odezva povrchu | Vývoj pokrytí, drsnost nebo poškození se mohou změnit | Před zahájením ověřte stav médií, zařízení a součástí úprava |
Tabulka 2. Zhoršení stavu média je dokladem pro vyšetřování, nikoli dokladem jedné základní příčiny.

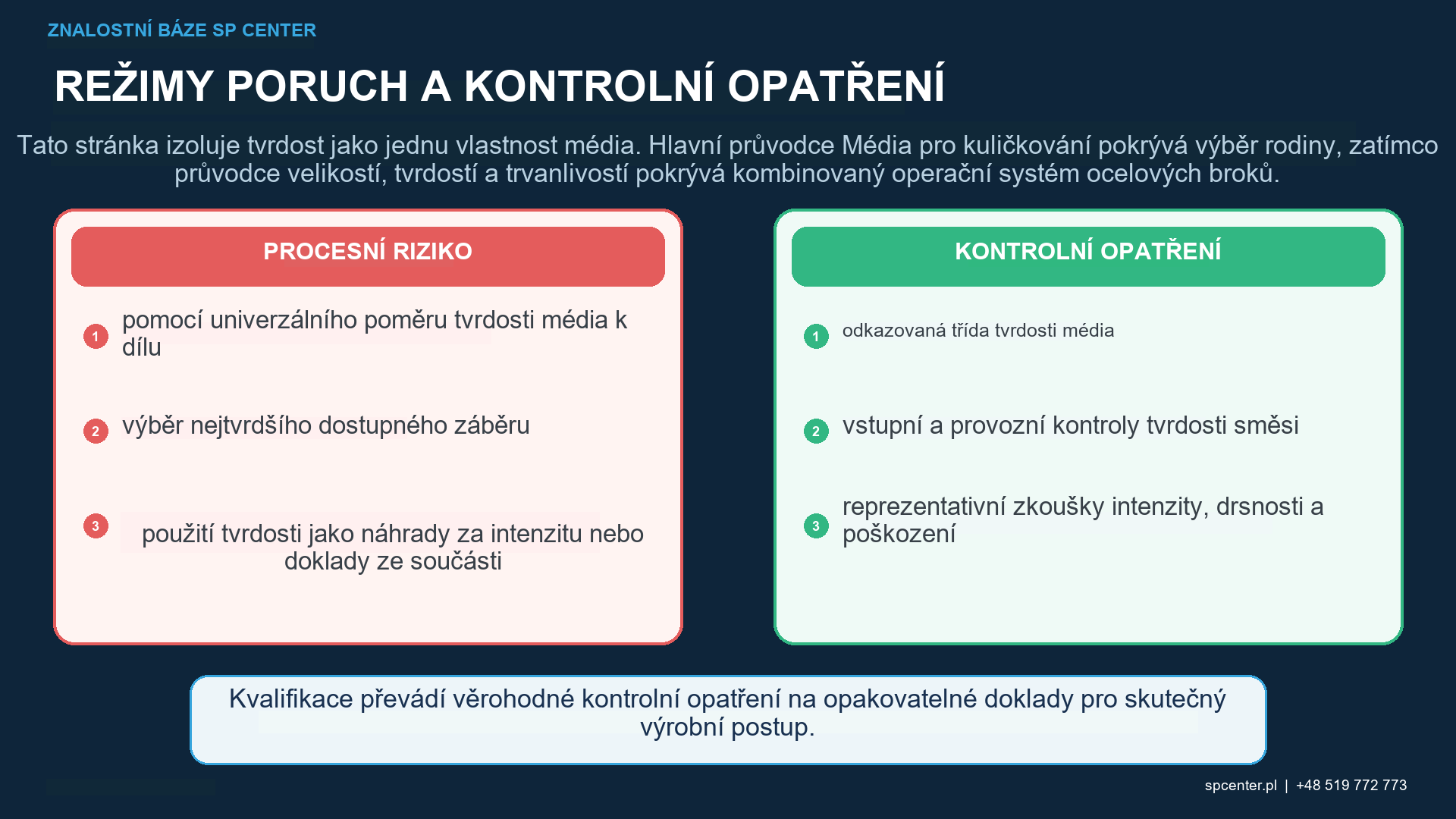

Proč nejsou tvrdší média automaticky lepší?
Vysoce tvrdá kovová média mohou být vhodná pro vybrané tvrdé povrchy, ale vyšší tvrdost může také změnit opotřebení, lom, vtlačení a topografii povrchu. Tvrdá, ale nedostatečně houževnatá částice se může spíše zlomit, než aby zůstala stabilní. Maximální dostupná tvrdost proto není výchozím pravidlem výběru.
Vyhodnoťte vtlačení, překrytí nebo záhyby, drsnost, deformaci a rozměrové riziko, pokud jsou tyto podmínky relevantní pro danou součást. Potvrďte trvanlivost v aktuálním provozním prostředí, nejen z dokumentace o nových médiích. Změna třídy tvrdosti je řízená změna procesu.
Které třídy tvrdosti SAE ilustrují tento rozdíl?
| Aktuální podrobná specifikace SAE | Třída média identifikovaná SAE | Technické omezení |
|---|---|---|
| AMS2431/1G | Broky z lité oceli, běžná tvrdost, 45–52 HRC | Třída nestanovuje vhodnost součásti |
| AMS2431/2G | Broky z lité oceli, vysoká tvrdost, 55–62 HRC | Vysoká tvrdost nenahrazuje kvalifikaci procesu |
| AMS2431/3F | Kondicionované broky ze sekaného drátu z uhlíkové oceli, běžná tvrdost, 45–52 HRC | Požadavky na kondicionování, velikost a tvar zůstávají v platnosti |
| AMS2431/8D | Kondicionované broky ze sekaného drátu z uhlíkové oceli, vysoká tvrdost, 55–62 HRC | Médium není zaměnitelné s broky z lité oceli ani s jinou třídou tvrdosti. |
Tabulka 3. Současná oficiální označení SAE identifikují samostatné skupiny médií a třídy tvrdosti. Úplná specifikace s použitým lomítkem je i nadále nutná.

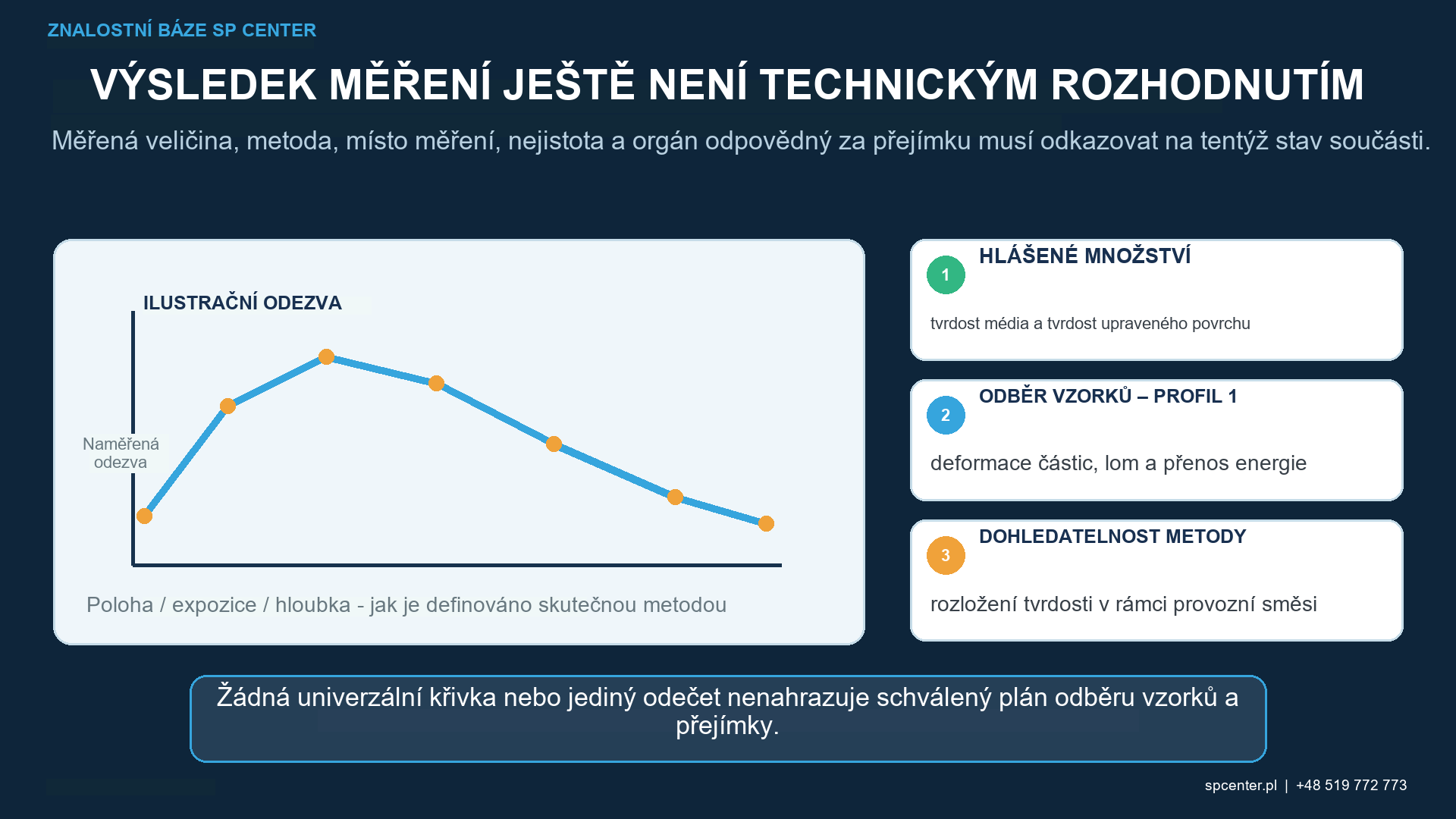

Jak se liší tvrdost média a Almenova intenzita?
Tvrdost média je vlastností vzorkovaných částic. Almenova intenzita je standardizovaná odezva výšky oblouku určená nebo ověřená příslušným postupem saturace pro definovanou konfiguraci proudu. Tvrdost může ovlivnit proud, ale nenahrazuje Almenův systém.
| Doklad | Co se stanoví | Co zůstává oddělené |
|---|---|---|
| Výsledek tvrdosti média | Shoda vzorkovaného média s požadovaným požadavkem na tvrdost | Intenzita výroby a stav celé provozní směsi |
| Ověření saturační křivky a intenzity | Standardizovaná odezva kvalifikované konfigurace kuličkovacího proudu | Pokrytí a profil zbytkového napětí komponenty |
| Vyhodnocení pokrytí | Rozsah ovlivněné plochy specifikované komponenty podle schválené metody | Tvrdost média a intenzita dle Almena |
| Přijetí povrchu součásti | Specifikovaná drsnost, poškození, hranice nebo rozměry | Technické provedení, pokud není validováno samostatně |
| Validace součásti | Zbytkové napětí, únava, podtlak v důsledku opotřebení nebo jiná odkazovaná odezva specifická pro danou aplikaci | Uvolnění rutinního procesu, pokud to nevyžaduje kontrolní plán |
Tabulka 4. Médium, ověření kuličkovacího proudu, přijetí povrchu komponenty a validace komponenty jsou doplňkové úrovně dokladů.
Předpovídá tvrdost drsnost povrchu?
Žádné jednotné pravidlo pro poměr tvrdosti k drsnosti není technicky obhájitelné. Topografie povrchu závisí také na velikosti a tvaru částic, rychlosti, úhlu, pokrytí, expozici, tvrdosti komponentu, předchozí povrchové úpravě a vyvíjející se provozní směsi. Vyhodnoťte specifikovaný stav povrchu na reprezentativních nebo skutečných komponentách za kvalifikovaného nastavení.

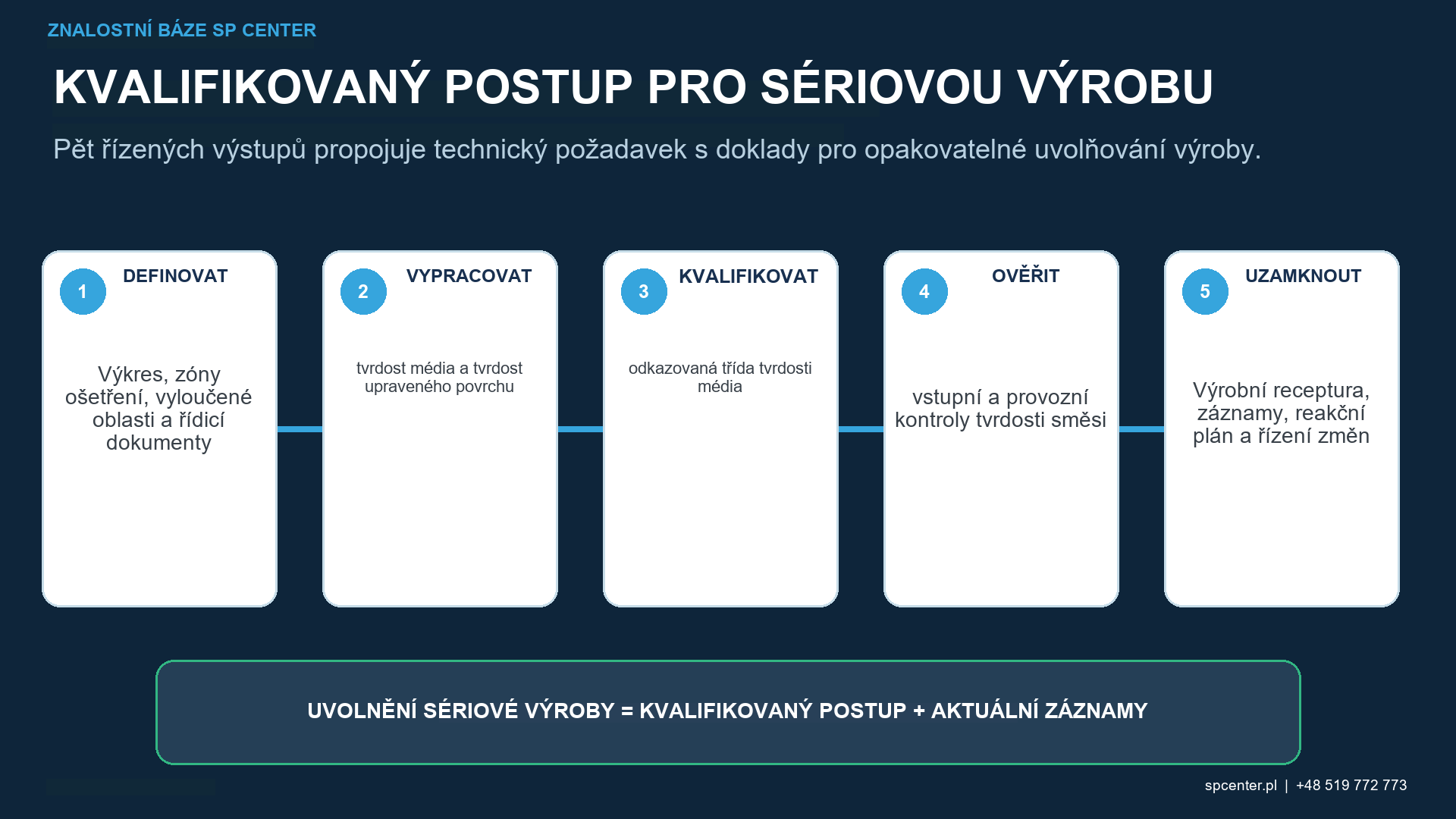

Jak by měla být tvrdost média kvalifikována a kontrolována?
| Fáze kvalifikace | Rozhodnutí |
|---|---|
| Kontrola požadavků | Potvrďte povolenou skupinu médií, třídu tvrdosti, hierarchii přijetí a revizí |
| Kontrola stavu povrchu | Určete konečné tepelné zpracování, tvrdost povrchu nebo povrchově zpevněné vrstvy, povlaky a citlivé prvky |
| Kontrola kandidátských médií | Vyhodnoťte tvrdost pomocí houževnatosti, velikosti, tvaru, hustoty a kontrol kontaminace |
| Vývoj procesu | Stanovte nastavení zařízení, saturační křivku, Almenovu intenzitu a expozici |
| Hodnocení komponent | Potvrďte pokrytí, integritu povrchu a požadované rozměry nebo drsnost |
| Sériové kontrola | Definujte kontroly příjmu a provozního mixu, doplňky, klasifikaci a reakční plán |
| Kontrola změn | Získejte předepsané schválení před změnou skupiny, třídy, dodavatele nebo kvalifikovaného nastavení |
Tabulka 5. Kvalifikujte celý systém, nikoli pouze jednu hodnotu tvrdosti.
Často kladené otázky
Musí být kuličkovací médium vždy tvrdší než součást?
Žádný univerzální poměr tvrdosti média k tvrdosti složky neplatí pro každý proces. Řiďte se povolenou třídou média a kvalifikujte celý proces s ohledem na skutečně ošetřovaný povrch a regulační požadavky.
Vytváří tvrdší média vyšší Almenovu intenzitu?
Samotná ne. Tvrdost může změnit deformaci částic, ale intenzita závisí také na materiálu, velikosti, hustotě, rychlosti, hmotnostním toku, úhlu, zařízení a celkové provozní směsi.
Vždy tvrdší média způsobují, že povrch je drsnější?
Ne. Textura povrchu závisí také na velikosti, tvaru, rychlosti, úhlu, pokrytí, expozici, tvrdosti složky, předchozí povrchové úpravě a stavu provozní směsi.
Která tvrdost složky by měla být zvážena?
Použijte stav povrchu, který se skutečně kuličkuje. Cementování, nitridování, indukční kalení, povlaky, tváření za studena a lokální tepelné zpracování mohou způsobit, že údaje o jádru nebo výchozím materiálu nebudou reprezentativní.
Kvalifikuje certifikát tvrdosti dodavatele provozní směs?
Ne. Podporuje přijetí šarže dodavatelem. Recirkulující média se mohou opotřebovávat, deformovat, lámat nebo mísit se staršími částicemi, a proto vyžadují předepsané kontroly během používání.
Co by měla RFQ uvádět o tvrdosti média?
Uveďte řízený výkres, materiál součásti a konečné tepelné zpracování, stav ošetřeného povrchu, specifikaci a třídu použitého média, intenzitu, pokrytí, povrchové limity, množství a záznamy.
Klíčové poznatky
- Výběr založte na stavu ošetřeného povrchu, nikoli pouze na označení slitiny.
- Vyhodnoťte tvrdost s ohledem na houževnatost, materiál, velikost, tvar a hustotu.
- Používejte pouze skupinu médií a třídu tvrdosti povolenou kontrolovanými požadavky.
- Udržujte tvrdost média, Almenovu intenzitu, pokrytí a validaci komponent odděleně.
- Říďte jak šarži dodavatele, tak i provozní mix výroby.
Související průvodci SP Center
Technické reference
1. SAE AMS2431E: Médium pro kuličkování – obecné požadavky, revize z dubna 2023
2. SAE AMS2431/1G, Kuličková média (ASR) Lité ocelové broky, běžná tvrdost (45 až 52 HRC)
3. SAE AMS2431/2G, Kuličková média (ASH) Lité ocelové broky, vysoká tvrdost (55 až 62 HRC)
Poznámka k normě: Použijte kompletní specifikace a revize uvedené ve výkresu, smlouvě a požadavcích zákazníka. Specifikace pro zadávání dodavatelských materiálů není instrukcí pro proces výroby součásti.
