Separera föreningslager, diffusionszon och kärna, kvalificera sedan sekvens, kulpeningsmedium och stötförhållanden mot explicita skador och prestandagränser
Kulpening av nitrerat stål kan vara tekniskt motiverad i ett kvalificerat processupplägg för komponenten, men beteckningen ”nitrerat” definierar inte ensam yttillståndet. Stålsort och kärnans värmebehandling, nitreringsmetod, föreningsskiktets tillstånd, diffusionszon, skiktdjup, geometri och processsekvens avgör om partikelanslagen förstärker det avsedda yttillståndet eller orsakar mikrosprickor, avflagning, spjälkning, avrundning eller oacceptabel ytråhet.

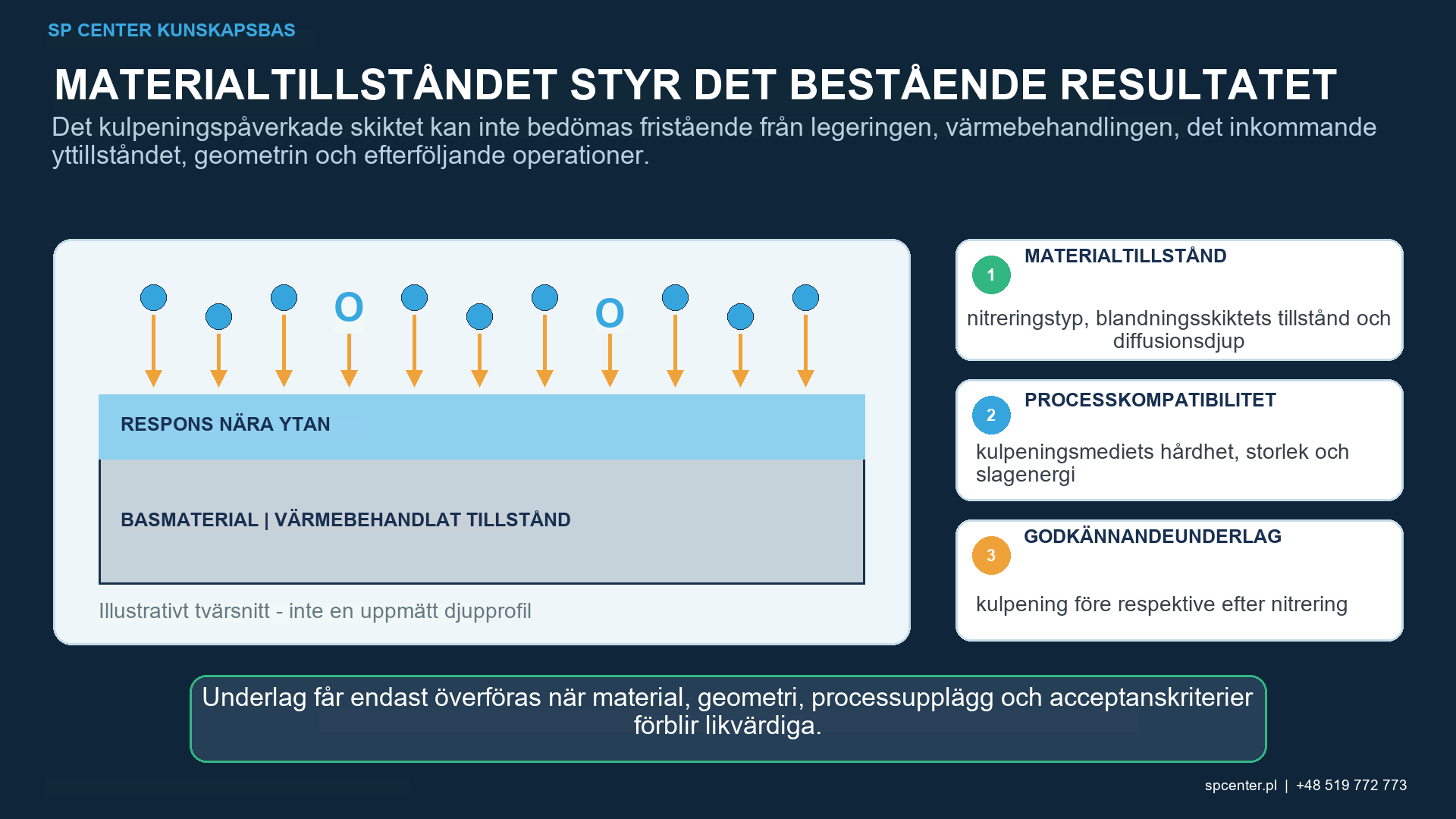

Vilka ytområden skapar nitrering?
Nitrering tillför kväve till ett lämpligt stål vid förhöjd temperatur. Beroende på legering och processtyrning kan den yttersta ytan innehålla ett nitridrikt föreningsskikt, ofta kallat det vita skiktet på grund av utseendet i ett preparerat metallografiskt tvärsnitt. Under detta ligger en diffusionszon med kväve i fast lösning och utfällningar av legeringsnitrider, följd av kärnan.
Dessa områden har inte en gemensam hårdhet, seghet eller reaktion på stötar. Tjockleken på det föreningsskiktet, fassammansättningen, porositeten och kontinuiteten, tillsammans med diffusionszonens djup och kärnans tillstånd, måste följa tillämplig ritning och nitreringsspecifikation. Den informella termen ”vitt lager” är inte i sig ett acceptanskriterium.
| Yttillstånd eller -väg | Huvudproblem | Kontrollerat beslut |
|---|---|---|
| Kulpening före nitrering | Nitreringstemperatur och -tid kan relaxera eller omfördela restspänningar som skapats genom kulpening och ge ett nytt yttillstånd. | Kvalificera den fullständiga termiska vägen; ge inte poäng för spänningstillståndet före nitrering utan underlag |
| Kulpening efter nitrering med bibehållet det föreningsskiktet | Ett hårt, poröst eller lokalt sprött föreningsskikt kan spricka, flisa ur, spjälkas eller bli grövre vid olämpliga slagförhållanden | Fastställ acceptanskriterier för föreningsskiktet och använd representativa stoppkriterier för skador |
| Kulpening efter specificerat avlägsnande av föreningslager | Diffusionszonen och det återstående höljet kan fortfarande skadas eller vara överruggat | Verifiera borttagningen, återstående härddjup, ytintegriteten och det nya kulpeningsfönstret. |
| Gasnitrerad del | Nitreringspotential, temperatur, tid och ytaktivering påverkar föreningsskiktet och diffusionszonen | Använd den faktiska kontrollerade nitreringsspecifikationen och partibevis |
| Plasma- eller jonnitrerad komponent | Kanteffekter, maskeringsgränser och lokal lagerutveckling kan skilja sig från gas nitrering | Kvalificera den faktiska geometrin och processupplägget för jonnitrering; förutsätt inte att processerna är utbytbara |
| Nitrokarburiserad yta | Kemi och ytbehandling av kolbärande lager skiljer sig från konventionell nitrering | Behandla som en separat process och tillämpa dess styrande krav |
Tabell 1. Nitreringsväg och sekvens förändrar ytan som presenteras för kulpeningsstrålen.
Varför är processsekvens det första tekniska beslutet?
När kulpening föregår nitrering kan nitreringstermcykeln relaxera eller omfördela det kulpeningsinducerade restspänningsfältet. Nitrering utvecklar också sitt eget hölje, mikrostruktur och restspänningar. Ett Almen-resultat före nitrering kan därför inte visa det slutliga komponenttillståndet.
När kulpening utförs efter nitrering träffar slagen direkt föreningsskiktet eller en yta där detta skikt har avlägsnats. Ett sammanhängande, poröst, tunt, tjockt eller lokalt sprött skikt kan reagera på olika sätt. Den valda ordningsföljden måste kvalificeras som en sammanhängande material- och tillverkningsprocess, inte som två fristående överensstämmande operationer.
Hur skiljer sig gasnitrering, nitrering med styrd nitreringspotential och jonnitrering?
Gasnitrering styrd genom ammoniakdissociation, automatiserad gasnitrering styrd genom nitreringspotential och jonnitrering är skilda processupplägg som omfattas av olika SAE-materialspecifikationer. Styrning av atmosfär, aktivering, temperatur- och tidsförlopp, maskering och geometri påverkar skiktets utveckling. En processlogg som endast anger ”nitrerad” är otillräcklig för kvalificering av kulpening.
Nitrokarburering tillför också kol och är inte automatiskt likvärdig med nitrering. Ytfaserna, föreningsskiktets tillstånd och kraven på efterföljande ytfinish måste bedömas enligt den styrande processdefinitionen.
Hur väljs kulpeningsmedium och intensitet för ett nitrerat fall?
Mediematerial, storlek, hårdhet, form och skick interagerar med hastighet, slagvinkel, massflöde av kulpeningsmedium, exponering och det lokala lagret. Kulpeningsmedium som är för mjuka för den avsedda energiöverföringen kan deformeras eller gå sönder och producera en instabil ström; en hårdare, större eller snabbare partikel kan öka mikroflisning, ytråhet och kantskador. Varken ”fint kulpeningsmedium” eller ”låg intensitet” är ett automatiskt säkerhetsuttalande.
Utgå från det styrande kulpeningskravet och fastställ ett avgränsat processfönster på representativt nitrerat material och representativ geometri. Använd stoppkriterier för sprickor, urflisning, spjälkning, ytjämnhet, kantavrundning och måttförändring. Om nitreringssatsen eller föreningsskiktets tillstånd ändras är det tidigare processfönstret inte nödvändigtvis representativt.
Vad bevisar processkontrollresultaten?
| Underlagsnivåer | Vad den fastställer | Vad den inte kan bevisa ensam |
|---|---|---|
| Material, tidigare värmebehandling och kärnegenskaper | Stålet som går in i nitrering matchar den godkända baslinjen | Föreningsskiktet eller det nitrerade härdskiktet uppfyller kraven |
| Nitreringsregistrering och representativ metallografi eller hårdhetsgenomgång | De specificerade nitreringsvägen, skiktets tillstånd och höljesdjupskriterierna är uppfyllda | Kulpeningen orsakar inte mikroflisning eller uppruggning av den faktiska geometriska funktionen |
| Medietillstånd och maskininställningar | De auktoriserade partiklarna och utrustningsinmatningarna reproduceras | Slagförhållandena är acceptabla på varje nitrerad kant, rot eller borrning |
| Almenintensitet och mättnad | Kulpeningsstrålen verifieras i det godkända Almen-arrangemanget | Det nitrerade härdskiktet är intakt eller har den erforderliga restspänningsprofilen |
| Komponentens täckningsgrad och ytinspektion | Behandlingszonen är täckt och synliga skador och textur uppfyller definierade gränser | Sprickor i underytan, härdskiktsdjup eller utmattningsprestanda är bevisad |
| Restspänningsdjupsprofil och representativ utmattningstestning | Det valda materialet och ordningsföljden för nitrering och kulpening stöder ett definierat påstående om tillämpningens egenskaper. | Resultatet överförs till ett annat stål, lagertillstånd, geometri eller lastspektrum |
Tabell 2. Nitreringsöverensstämmelse, verifiering av kulpeningsstrålen, komponentacceptans och servicevalidering måste förbli åtskilda.
SAE J442 och J443 definierar de Almenverktyg och metoder som används för att bestämma och verifiera kulpeningsintensiteten. SAE J2277 behandlar täckningsgrad. En giltig mättnadskurva verifierar kulpeningsstrålen i den godkända provningskonfigurationen; den visar inte att det nitrerade föreningsskiktet är sprickfritt eller att det föreskrivna härdskiktsdjupet och restspänningsdjupet har bevarats.
Hur ska täckningsgrad och ytskador inspekteras?
Täckningsgrad är andelen av den erforderliga ytan som bär slagmärken vid bedömning med den auktoriserade metoden. Det är inte hårdhet, skadedetektering eller restspänningsmätning. Hårda, mörka, texturerade eller geometriskt begränsade nitrerade ytor kan kräva en kvalificerad visningsuppsättning, förstoring eller en godkänd indirekt metod korrelerad med den erforderliga direkta bedömningen.
Ytans acceptans kan kräva visuell eller mikroskopisk kontroll, mätning av ytråhet, dimensionskontroll och en lämplig OFP-metod. Kontrollmetoden och acceptansgränsen måste anges; ett allmänt krav på ”inga skador” går inte att verifiera vid en revision.
Hur verifieras det nitrerade fallet efter kulpening?
Representativ metallografi och en specificerad hårdhetsdjupsmetod kan verifiera det blandade lagret och det nitrerade fallet som produceras av värmebehandlingspartiet. Provtagningsplats, beredning, hårdhetsbelastning, falldjupsdefinition och acceptansvärden måste följa det styrande kravet. En platt provkupong är endast användbar när dess material- och termiska historia representerar det kontrollerade delbeslutet.
Om underlag för restspänning krävs, definiera mätriktning, plats, metod för lagerborttagning, djupökningar och osäkerhet. Det nitreringsgenererade spänningstillståndet och den kulpeningsinducerade omfördelningen måste tolkas tillsammans. Ett enda ytvärde är inte en djupprofil.
Vad betyder publicerade utmattningsresultat för produktionen?
SAE-artiklar redovisar utmattningsbeteende för specifika nitrerade ventilfjädrar efter flerstegskulpening. Material, skikttillstånd, fjädergeometri, finmediesteg och provningsmetod begränsar resultatens giltighet; rapporterade förbättringar av utmattningsegenskaperna är inte allmängiltiga produktionsinställningar.
Ett komponentanspråk bör stödjas av representativ geometri, material och nitreringsparti, det kvalificerade processupplägget för kulpening och det faktiska belastningsspektrumet och miljön. Ökad täckningsgrad eller ett ytterligare kulpeningssteg förbättrar inte automatiskt utmattningslivslängden.

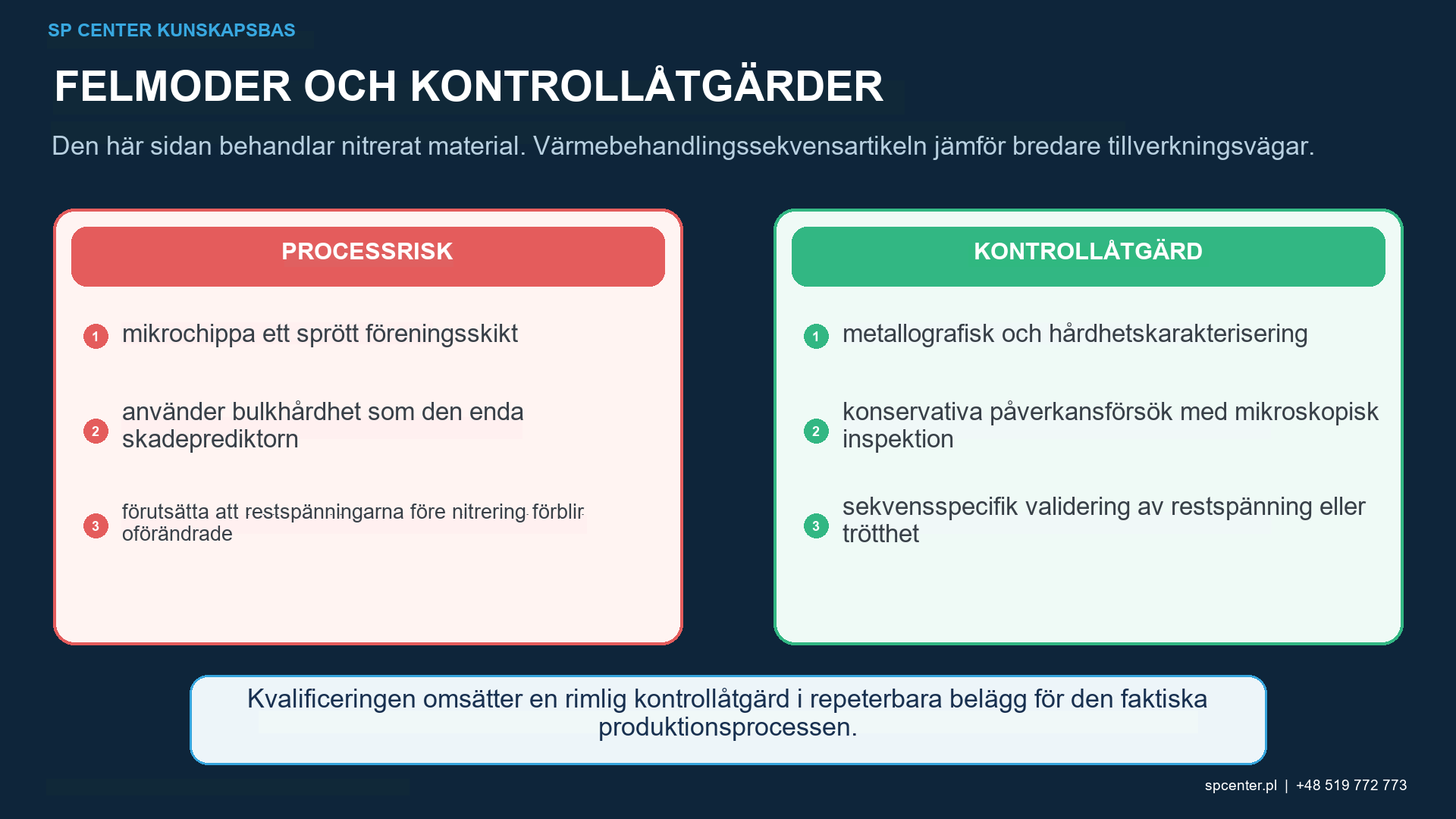

Vilka fynd kräver begränsning?
- Stålsort, kärnvärmebehandling, nitreringsväg eller parti skiljer sig från den kvalificerade baslinjen.
- Föreningsskiktets tjocklek, porositet, kontinuitet eller hårdhet eller härdskiktsdjupet ligger utanför den styrande gränsen.
- Sprickbildning, mikroflisning, splittring, kantskador eller oacceptabel ytråhet observeras.
- Medieidentitet, driftsblandning, intensitet, täckningsgrad eller utrustningsväg är avvikande.
- En obligatorisk rot, flank, borrning eller övergång saknas eller en utesluten precisionsyta exponeras.
- Slipning, polering, beläggning, reparation eller termisk bearbetning ändrar den kvalificerade ytsekvensen.
Stoppa bearbetningen och spärra berörda produkter som tillverkats sedan det senast verifierade godkända tillståndet. Bevara dokumentation om material, sats, nitrering, utrustning, kulpeningsmedier, fixtur, Almenprovning och kontroll och inhämta behörigt beslut om fortsatt hantering. Ytterligare kulpening, polering eller rengöring är inte en automatisk korrigering.

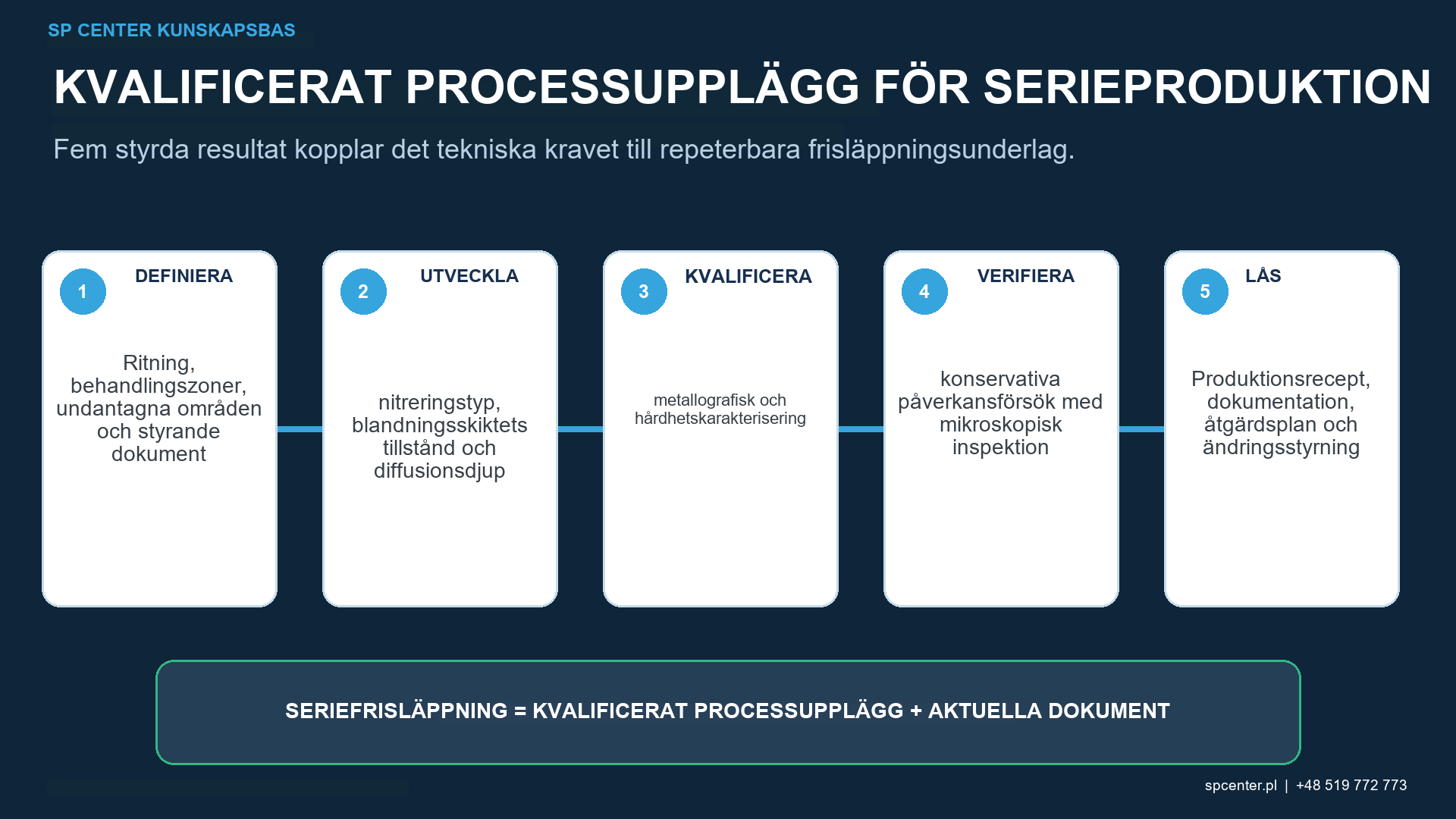

Vad ska offertförfrågan och kvalificeringsplanen innehålla?
| Indata för offertförfrågan eller kvalificering | Obligatorisk information | Riskförebyggd |
|---|---|---|
| Stål och kärnskick | Exakt kvalitet, produktform, tidigare värmebehandling, hållfasthets- eller hårdhetsområde och renhetsklass där så är tillämpligt | En process överförs mellan olika substratresponser |
| Definition av nitrering | Gasnitrering, gasnitrering med styrd nitreringspotential, plasmanitrering eller annat processupplägg; styrande specifikation; erforderligt härdskiktsdjup; krav på föreningsskikt samt gränser för hårdhet och mikrostruktur | ”Nitrerad” behandlas som en komplett ytspecifikation |
| Tillverkning sekvens | Slutlig bearbetning, slipning, polering, kulpening, nitrering, borttagning av föreningsskikt, beläggning och efterbehandlingsordning | Värme- eller materialborttagning ogiltigförklarar det avsedda yttillståndet |
| Behandlingskarta | Rotområden, flanker, axeltappar, hål, gängor, skarpa kanter, exklusionszoner och övergångar | Strömmen skadar en precisionsyta eller missar en stressad funktion |
| Kulpeningskontroller | Medietyp, storlek, hårdhet och skick, intensitetsområde, täckningsgrad, utrustningsväg och skadegränser | Ett generiskt recept för högintensivt eller hårt medie används |
| Godkännande och dokumentation | Grovhet, dimensioner, kanttillstånd, renhet, oförstörande provning (NDT), fallverifiering, underlag på restspänning eller utmattning och ändringsbehörighet | Strömöverensstämmelse misstas för komponent- eller tjänsteacceptans |
Tabell 3. En användbar förfrågan definierar både det nitrerade härdskiktet och kulpeningstillämpningen.
Ange även komponentens storlek och massa, antal, hantering och renhet, certifikat, provtagning, kundens leverantörsgodkännande samt ansvar för avvikelser och ändringar. Om beslut om föreningsskiktet, processordningsföljden eller skadegränserna saknas ska ett styrt tekniskt förtydligande inhämtas före bearbetning.
Vanliga frågor
Ska kulpening utföras före eller efter nitrering?
Det finns ingen universell ordningsföljd. Nitrering efter kulpening kan förändra det kulpenade spänningstillståndet, medan kulpening efter nitrering kan skada föreningsskiktet. Kvalificera hela processupplägget för den aktuella komponenten.
Vad är det föreningsskiktet?
Det är den yttre nitridrika regionen som bildas genom vissa nitreringsvägar, ofta kallad det vita lagret på grund av dess metallografiska utseende. Dess tjocklek, fasbalans, porositet och acceptans beror på kravet.
Är diffusionszonen densamma som det föreningsskiktet?
Nej. Diffusionszonen ligger under den yttre ytregionen och innehåller kväve i fast lösning och legeringsnitridutfällningar; den har olika egenskaper och acceptanskriterier.
Måste det föreningsskiktet alltid avlägsnas före kulpening?
Ingen universell regel gäller. Retention, kontrollerad borttagning eller frånvaro måste följa ritningen, nitreringsspecifikationen och den kvalificerade processsekvensen.
Garanterar lägre Almenintensitet att en nitrerad yta inte spricker?
Nej. Mediestorlek, hårdhet, form, vinkel, exponering, skick på kompoundskiktet, geometri och inkommande defekter påverkar också skaderisken.
Kan täckningsgrad accepteras enbart från Almenintensitet?
Nej. Intensitet och komponenttäckning är olika kontroller. Täckningsgrad måste bedömas på den erforderliga ytan med den auktoriserade metoden.
Kan kulpening reparera ett poröst eller sprucket kompoundskikt?
Nej. Ett icke överensstämmande skikt kräver föreskriven kontroll och behörigt beslut om fortsatt hantering. Kulpening får inte användas för att dölja tillståndet.
Vad ska tillhandahållas för en genomförbarhetsgranskning?
Ange stålsort och värmebehandling, nitreringsprocess och krav på härdskiktet, föreningsskiktets tillstånd, ritning och behandlingszoner, processordningsföljd, kulpeningskrav, ytgränser och driftsbelastning.
Viktiga slutsatser
- Behandla inte föreningsskiktet, diffusionszonen och kärnan som en enda enhetlig hård yta.
- Kvalificera kulpening och nitrering som en tillverkningssekvens.
- Använd den faktiska nitreringsvägen, skiktskicket och kravet på ytskiktsdjup.
- Ange ett begränsat kulpeningsmedium- och intensitetsfönster med explicita gränser för mikroskador och ytjämnheter.
- Separera Almenintensitet och täckningsgrad från ytskiktets integritet och utmattningsprestanda.
- Använd endast publicerade resultat inom deras testade material, geometri och belastningsomfång.
Relaterade SP Center-guider
- Kulpening före eller efter värmebehandling
- Kulpening av uppkolat stål
- Kulhårdhet vid kulpening
- Ytjämnhet efter kulpening
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
4. SAE AMS2759/6D, Gasformig nitrering av ståldelar, kontrollerad av ammoniakdissociation
5. SAE AMS2759/8B, Jonnitrering
6. SAE AMS2759/10D, Automatiserad gasformig nitrering kontrollerad av nitreringspotential
9. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standarder och bevisnotering: De citerade utmattningsrapporterna avser specificerade AISI 4340-prover och ventilfjädermaterial, processer och belastningar. De definierar inte ett universellt recept för nitrerat stål. Använd fullständiga kontrollerade arbetskrav.
