Verfestigungsstrahlen von nitriertem Stahl: Prozessfolge, Schichtrisiken und Qualifizierung

Verbindungsschicht, Diffusionszone und Grundwerkstoff trennen und anschließend Reihenfolge, Strahlmittel und Auftreffbedingungen gegen ausdrückliche Schadens- und Leistungsgrenzen qualifizieren

Verfestigungsstrahlen von nitriertem Stahl kann innerhalb einer qualifizierten Bauteilroute technisch sinnvoll sein, doch „nitriert“ beschreibt keine einheitliche Oberfläche. Stahlsorte und Kernwärmebehandlung, Nitrierverfahren, Zustand der Verbindungsschicht, Diffusionszone, Nitrierhärtetiefe, Geometrie und Prozessfolge bestimmen, ob Partikelauftreffer den vorgesehenen Zustand unterstützen oder Mikrorisse, Ausbrüche, Abplatzungen, Abrundung oder unzulässige Rauheit erzeugen.

Querschliff eines nitrierten Stahls mit Verbindungsschicht Diffusionszone Grundwerkstoff und kontrollierter Strahlfläche
Abbildung 1. Verbindungsschicht, Diffusionszone und Grundwerkstoff sind unterschiedliche Gefügebereiche und keine einheitliche harte Oberfläche.

Welche Oberflächenbereiche entstehen beim Nitrieren?

Beim Nitrieren diffundiert Stickstoff bei erhöhter Temperatur in einen geeigneten Stahl. Je nach Legierung und Prozesslenkung kann außen eine nitridreiche Verbindungsschicht entstehen, die wegen ihres Erscheinungsbilds im präparierten Schliff umgangssprachlich auch Weißschicht heißt. Darunter liegt die Diffusionszone mit Stickstoff in Mischkristalllösung und Ausscheidungen von Legierungsnitriden; anschließend folgt der Grundwerkstoff.

Diese Bereiche besitzen keine einheitliche Härte, Zähigkeit oder Auftreffantwort. Dicke, Phasenaufbau, Porosität und Geschlossenheit der Verbindungsschicht sowie Tiefe der Diffusionszone und Kernzustand müssen Zeichnung und Nitrierspezifikation entsprechen. Die bloße Bezeichnung „Weißschicht“ ist kein Abnahmekriterium.

Oberflächenzustand oder Route Hauptproblem Gelenkte Entscheidung
Verfestigungsstrahlen vor dem Nitrieren Nitriertemperatur und -dauer können strahlbedingte Eigenspannungen abbauen oder umlagern und einen neuen Oberflächenzustand erzeugen Vollständige Wärmefolge qualifizieren; Eigenspannungszustand vor dem Nitrieren nicht ohne Nachweis anrechnen
Strahlen nach dem Nitrieren bei erhaltener Verbindungsschicht Eine harte, poröse oder örtlich spröde Verbindungsschicht kann bei ungeeigneten Auftreffern reißen, ausbrechen, abplatzen oder aufrauen Abnahme der Verbindungsschicht definieren und repräsentative Schadensabbruchkriterien anwenden
Strahlen nach vorgeschriebenem Abtrag der Verbindungsschicht Auch Diffusionszone und verbleibende Randschicht können beschädigt oder übermäßig aufgeraut werden Abtrag, verbleibende Nitrierhärtetiefe, Oberflächenintegrität und neues Strahlfenster verifizieren
Gasnitriertes Bauteil Nitrierkennzahl, Temperatur, Zeit und Oberflächenaktivierung beeinflussen Verbindungsschicht und Diffusionszone Tatsächliche gelenkte Nitrierspezifikation und Losnachweise verwenden
Plasma- oder ionitriertes Bauteil Kanteneffekte, Maskierungsgrenzen und örtliche Schichtbildung können vom Gasnitrieren abweichen Tatsächliche Geometrie und Ionitrierroute qualifizieren; keine Austauschbarkeit unterstellen
Nitrocarburierte Oberfläche Kohlenstoffhaltige Schichtchemie und Oberflächenzustand unterscheiden sich vom herkömmlichen Nitrieren Als eigenen Prozess behandeln und dessen maßgebende Forderungen anwenden

Tabelle 1. Nitrierverfahren und Prozessfolge verändern den Oberflächenzustand, auf den der Strahl trifft.

Warum ist die Prozessfolge die erste technische Entscheidung?

Erfolgt das Strahlen vor dem Nitrieren, kann der Nitrierwärmezyklus das eingebrachte Eigenspannungsfeld abbauen oder umlagern. Das Nitrieren erzeugt außerdem eine eigene Randschicht, ein eigenes Gefüge und eigene Eigenspannungen. Ein Almen-Ergebnis vor dem Nitrieren belegt daher nicht den Endzustand des Bauteils.

Erfolgt das Strahlen nach dem Nitrieren, wirken die Auftreffer unmittelbar auf die Verbindungsschicht oder auf eine Oberfläche, von der diese Schicht abgetragen wurde. Eine geschlossene, poröse, dünne, dicke oder örtlich spröde Schicht kann unterschiedlich reagieren. Die Reihenfolge wird als kombinierte Werkstoff- und Fertigungsroute qualifiziert, nicht als zwei voneinander unabhängige konforme Prozesse.

Wie unterscheiden sich Gas-, kennzahlgeregeltes und Ionitrieren?

Gasnitrieren mit Regelung über die Ammoniakdissoziation, automatisches Gasnitrieren mit Regelung über die Nitrierkennzahl und Ionitrieren sind unterschiedliche Verfahren, die in verschiedenen SAE-Werkstoffspezifikationen behandelt werden. Atmosphäre, Aktivierung, Temperatur-Zeit-Verlauf, Maskierung und Geometrie beeinflussen die Schichtbildung. Ein Protokoll mit der Angabe „nitriert“ reicht für die Strahlqualifizierung nicht aus.

Auch Nitrocarburieren bringt Kohlenstoff ein und ist nicht automatisch mit Nitrieren gleichzusetzen. Oberflächenphasen, Verbindungsschicht und nachfolgende Feinbearbeitung werden nach der maßgebenden Prozessdefinition bewertet.

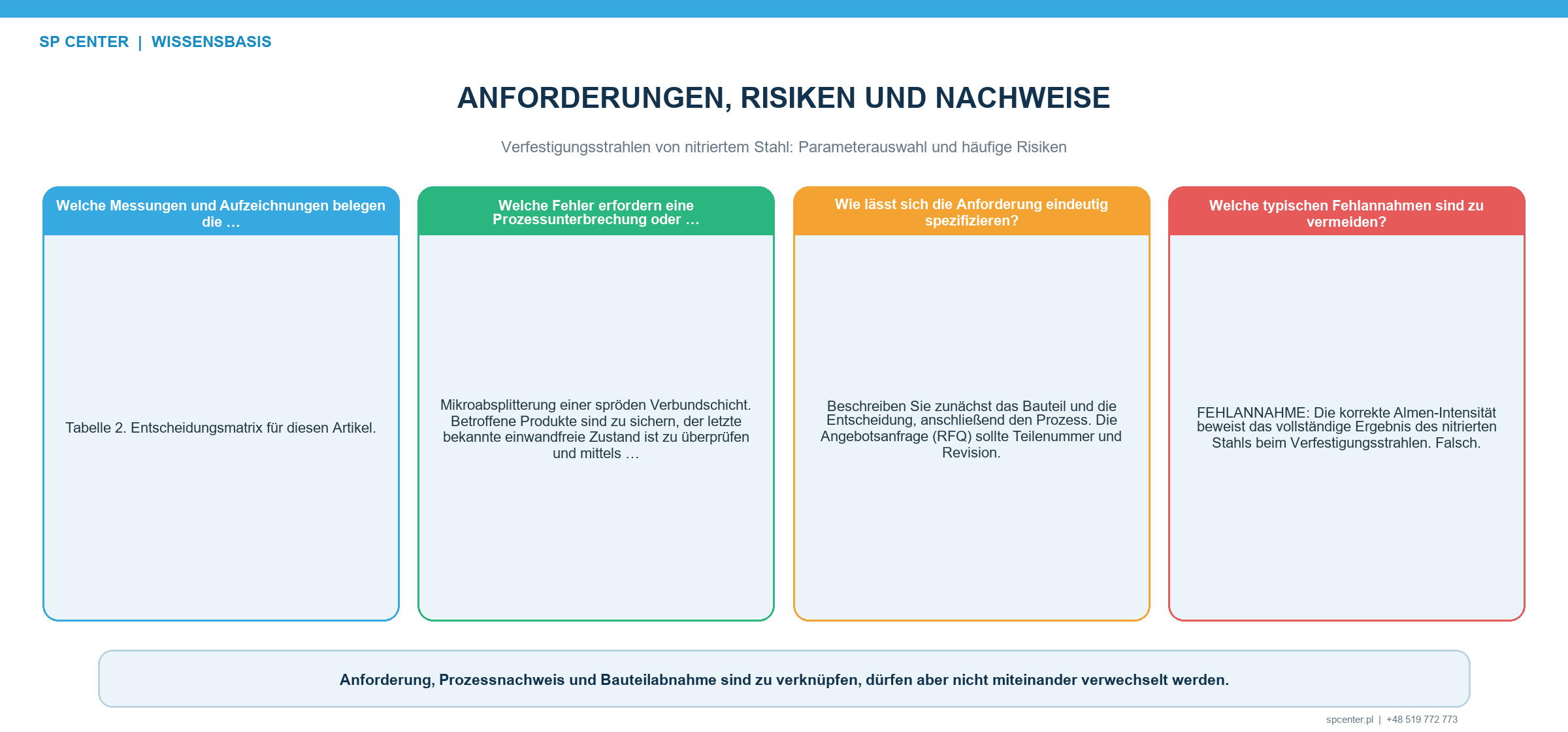

Prozessfenster für nitrierten Stahl mit Schichtzustand Strahlmittelhärte Intensität Bedeckungsgrad und Schadensgrenzen
Abbildung 2. Reihenfolge, Schichtzustand, Strahlmittel, Auftreffenergie, Bedeckungsgrad und Bauteilgeometrie definieren das qualifizierte Prozessfenster.

Wie werden Strahlmittel und Intensität für eine nitrierte Randschicht gewählt?

Werkstoff, Größe, Härte, Form und Zustand des Strahlmittels wirken mit Partikelgeschwindigkeit, Auftreffwinkel, Strahlmittelmassenstrom, Exposition und örtlicher Schicht zusammen. Ist das Strahlmittel für die vorgesehene Energieübertragung zu weich, kann es sich verformen oder brechen und einen instabilen Strahl erzeugen; härtere, größere oder schnellere Partikel können Mikroausbrüche, Rauheit und Kantenschäden verstärken. Weder „feines Strahlmittel“ noch „niedrige Intensität“ ist automatisch eine Sicherheitsaussage.

Ausgangspunkt ist die maßgebende Strahlforderung. Auf repräsentativ nitriertem Werkstoff und repräsentativer Geometrie wird ein begrenztes Fenster festgelegt. Abbruchkriterien betreffen Risse, Ausbrüche, Abplatzungen, Rauheit, Kantenabrundung und Maßänderung. Ändert sich das Nitrierlos oder der Zustand der Verbindungsschicht, ist das bisherige Fenster möglicherweise nicht mehr repräsentativ.

Was belegen die Ergebnisse der Prozesslenkung?

Nachweisebene Damit wird belegt Allein nicht belegt
Werkstoff, Vorwärmebehandlung und Kerneigenschaften Der Stahl vor dem Nitrieren entspricht der freigegebenen Basis Verbindungsschicht oder Nitrierhärtetiefe ist konform
Nitrierprotokoll und repräsentative Metallografie oder Härteverlauf Vorgeschriebene Nitrierroute, Schichtzustand und Tiefenkriterien sind erfüllt Das Strahlen erzeugt am tatsächlichen Merkmal keine Mikroausbrüche oder unzulässige Rauheit
Strahlmittelzustand und Anlageneinstellungen Freigegebene Partikel und Maschineneingaben werden reproduziert Auftreffbedingungen sind an jeder nitrierten Kante, jedem Radius oder jeder Bohrung zulässig
Almen-Intensität und Sättigung Der Strahl ist in der freigegebenen Almen-Anordnung verifiziert Nitrierte Randschicht ist unbeschädigt oder besitzt das geforderte Eigenspannungsprofil
Bedeckungsgrad und Oberflächenprüfung am Bauteil Behandlungszone ist bedeckt und sichtbarer Schaden sowie Textur liegen innerhalb der Grenzen Unter der Oberfläche liegende Risse, Randschichttiefe oder Ermüdungsleistung sind belegt
Eigenspannungstiefenprofil und repräsentative Ermüdungsprüfung Gewählter Werkstoff sowie Nitrier- und Strahlfolge stützen eine definierte Anwendungsaussage Ergebnis ist auf anderen Stahl, Schichtzustand, Geometrie oder Lastkollektiv übertragbar

Tabelle 2. Nitrierkonformität, Strahlverifizierung, Bauteilabnahme und Einsatzvalidierung bleiben getrennt.

SAE J442 und J443 definieren Almen-Prüfmittel und Verfahren zur Bestimmung und Verifizierung der Strahlintensität. SAE J2277 behandelt den Bedeckungsgrad. Eine gültige Sättigungskurve verifiziert den Strahl in der freigegebenen Prüfanordnung; sie belegt weder Rissfreiheit der Verbindungsschicht noch den Erhalt der geforderten Nitrierhärtetiefe und des Eigenspannungsprofils.

Wie werden Bedeckungsgrad und Oberflächenschäden geprüft?

Der Bedeckungsgrad ist der Anteil der geforderten Fläche mit Auftreffspuren, bewertet nach dem freigegebenen Verfahren. Er ist weder Härte noch Schadensprüfung oder Eigenspannungsmessung. Harte, dunkle, strukturierte oder geometrisch eingeschränkte nitrierte Flächen können eine qualifizierte Betrachtungseinrichtung, Vergrößerung oder ein zugelassenes indirektes Verfahren benötigen, das mit der geforderten direkten Bewertung korreliert ist.

Die Oberflächenabnahme kann Sicht- oder Mikroskopprüfung, Rauheitsmessung, Maßprüfung und ein geeignetes ZfP-Verfahren umfassen. Prüfverfahren und Annahmegrenze müssen festgelegt sein; die allgemeine Angabe „keine Schäden“ ist nicht auditierbar.

Qualifizierungsnachweise für Verbindungsschicht Nitrierhärtetiefe Eigenspannung Oberflächenintegrität und Ermüdung
Abbildung 3. Nitriernachweis, Almen-Kontrolle, Bauteilprüfung, Eigenspannung und repräsentative Ermüdungsprüfung beantworten unterschiedliche Abnahmefragen.

Wie wird die nitrierte Randschicht nach dem Strahlen verifiziert?

Repräsentative Metallografie und eine vorgeschriebene Härteverlaufsprüfung können Verbindungsschicht und Nitrierhärtetiefe des Wärmebehandlungsloses verifizieren. Probenort, Präparation, Prüfkraft, Tiefendefinition und Abnahmewerte richten sich nach der maßgebenden Forderung. Eine ebene Begleitprobe ist nur dann geeignet, wenn Werkstoff und Wärmeverlauf die gelenkte Bauteilentscheidung repräsentieren.

Ist ein Eigenspannungsnachweis gefordert, werden Messrichtung, Ort, Schichtabtrag, Tiefenschritte und Unsicherheit festgelegt. Nitrierbedingter Ausgangszustand und strahlbedingte Umlagerung sind gemeinsam auszuwerten. Ein einzelner Oberflächenwert ist kein Tiefenprofil.

Was bedeuten veröffentlichte Ermüdungsergebnisse für die Fertigung?

SAE-Veröffentlichungen behandeln das Ermüdungsverhalten bestimmter AISI-4340-Proben sowie festgelegter nitrierter und mehrstufig gestrahlter Ventilfedern. Sie zeigen, dass Reihenfolge, Spannungskonzentration, Schichtzustand und eine qualifizierte Feinstrahlstufe die Leistung wesentlich beeinflussen können. Die dort verwendeten Strahlmittelgrößen, Spannungen und Ermüdungsgewinne sind keine allgemeinen Fertigungsparameter.

Eine Bauteilaussage stützt sich auf repräsentative Geometrie, Werkstoff und Nitrierlos, die qualifizierte Strahlroute sowie tatsächliches Lastkollektiv und Umgebung. Höherer Bedeckungsgrad oder eine zusätzliche Strahlstufe verbessert die Ermüdungslebensdauer nicht automatisch.

Welche Befunde erfordern Eingrenzung?

  • Stahlsorte, Kernwärmebehandlung, Nitrierroute oder Los weicht von der qualifizierten Basis ab.
  • Dicke, Porosität, Geschlossenheit oder Härte der Verbindungsschicht oder die Nitrierhärtetiefe liegt außerhalb der Forderung.
  • Risse, Mikroausbrüche, Abplatzungen, Kantenschäden oder unzulässige Rauheit werden festgestellt.
  • Strahlmittelidentität, Betriebsmischung, Intensität, Bedeckungsgrad oder Anlagenroute ist nicht konform.
  • Ein geforderter Radius, eine Flanke, Bohrung oder Übergangszone fehlt oder eine ausgeschlossene Präzisionsfläche wurde getroffen.
  • Schleifen, Polieren, Beschichten, Reparatur oder Wärmebehandlung verändert die qualifizierte Oberflächenfolge.

Bearbeitung stoppen und Produkt seit dem letzten verifiziert zulässigen Zustand eingrenzen. Stahl-, Wärmebehandlungs-, Nitrier-, Strahlmittel-, Anlagen-, Almen-, Vorrichtungs- und Prüfnachweise sichern und eine befugte Entscheidung einholen. Erneutes Strahlen oder Polieren ist keine automatische Korrektur.

Was gehört in Anfrage und Qualifizierungsplan?

Angabe für Anfrage oder Qualifizierung Erforderliche Information Verhindertes Risiko
Stahl und Kernzustand Genaue Sorte, Erzeugnisform, Vorwärmebehandlung, Festigkeits- oder Härtebereich und gegebenenfalls Reinheitsklasse Ein Prozess wird zwischen unterschiedlich reagierenden Grundwerkstoffen übertragen
Nitrierdefinition Gasnitrieren, kennzahlgeregeltes Gasnitrieren, Plasma-/Ionitrieren oder anderes Verfahren; Spezifikation; Nitrierhärtetiefe; Forderung an die Verbindungsschicht; Härte- und Gefügegrenzen Die Angabe ‚nitriert‘ gilt fälschlich als vollständige Oberflächenspezifikation
Fertigungsfolge Endzerspanung, Schleifen, Polieren, Verfestigungsstrahlen, Nitrieren, Abtrag der Verbindungsschicht, Beschichten und Nachbehandeln Wärme oder Materialabtrag macht den vorgesehenen Zustand unwirksam
Behandlungsplan Radien, Flanken, Sitze, Bohrungen, Gewinde, scharfe Kanten, Ausschlusszonen und Übergänge Der Strahl beschädigt eine Präzisionsfläche oder verfehlt ein beanspruchtes Merkmal
Strahllenkung Strahlmittelart, -größe, -härte und -zustand, Intensitätsbereich, Bedeckungsgrad, Anlagenroute und Schadensgrenzen Ein allgemeines Rezept mit hoher Intensität oder hartem Strahlmittel wird verwendet
Abnahme und Aufzeichnungen Rauheit, Maße, Kantenzustand, Sauberkeit, ZfP, Randschichtnachweis, Eigenspannungs- oder Ermüdungsbeleg und Änderungsbefugnis Strahlkonformität wird mit Bauteil- oder Einsatzabnahme verwechselt

Tabelle 3. Eine belastbare Anfrage definiert sowohl die nitrierte Randschicht als auch die Strahlanwendung.

Zusätzlich sind Bauteilgröße und -masse, Menge, Handhabung und Sauberkeit, Zeugnisse, Stichprobenumfang, Freigabestatus des Lieferanten sowie Zuständigkeit für Abweichungen und Änderungen anzugeben. Fehlen Festlegungen zur Verbindungsschicht, Prozessfolge oder zu Schadensgrenzen, ist vor der Bearbeitung eine gelenkte technische Klärung einzuholen.

Häufig gestellte Fragen

Soll vor oder nach dem Nitrieren verfestigungsgestrahlt werden?

Es gibt keine allgemeine Reihenfolge. Nitrieren nach dem Strahlen kann den Eigenspannungszustand verändern; Strahlen nach dem Nitrieren kann die Verbindungsschicht beschädigen. Die vollständige Route wird am Bauteil qualifiziert.

Was ist die Verbindungsschicht?

Sie ist der äußere, nitridreiche Bereich mancher Nitrierverfahren und wird wegen ihres metallografischen Erscheinungsbilds auch Weißschicht genannt. Dicke, Phasenanteile, Porosität und Abnahme hängen von der Forderung ab.

Ist die Diffusionszone dasselbe wie die Verbindungsschicht?

Nein. Die Diffusionszone liegt darunter und enthält Stickstoff in Mischkristalllösung sowie Ausscheidungen von Legierungsnitriden; sie besitzt andere Eigenschaften und Abnahmekriterien.

Muss die Verbindungsschicht vor dem Strahlen immer entfernt werden?

Nein. Erhaltung, gelenkter Abtrag oder geforderte Freiheit richten sich nach Zeichnung, Nitrierspezifikation und qualifizierter Prozessfolge.

Garantiert eine niedrige Almen-Intensität Rissfreiheit?

Nein. Strahlmittelgröße, -härte und -form, Winkel, Exposition, Zustand der Verbindungsschicht, Geometrie und Eingangsfehler beeinflussen das Schadensrisiko ebenfalls.

Kann der Bedeckungsgrad allein aus der Almen-Intensität abgeleitet werden?

Nein. Intensität und Bedeckungsgrad am Bauteil sind getrennte Lenkgrößen. Die geforderte Fläche wird nach dem freigegebenen Verfahren bewertet.

Kann Verfestigungsstrahlen eine poröse oder gerissene Verbindungsschicht reparieren?

Nein. Eine nichtkonforme Schicht benötigt die vorgeschriebene Prüfung und eine befugte Entscheidung. Der Zustand darf nicht durch Strahlen verdeckt werden.

Welche Angaben benötigt eine Machbarkeitsprüfung?

Benötigt werden Stahlsorte und Wärmebehandlung, Nitrierroute und Randschichtforderung, Zustand der Verbindungsschicht, Zeichnung und Zonen, Prozessfolge, Strahlforderung, Oberflächengrenzen und Einsatzlast.

Die wichtigsten Punkte

  • Verbindungsschicht, Diffusionszone und Grundwerkstoff nicht als eine harte Oberfläche behandeln.
  • Verfestigungsstrahlen und Nitrieren als gemeinsame Fertigungsfolge qualifizieren.
  • Tatsächliche Nitrierroute, Schichtzustand und Nitrierhärtetiefe verwenden.
  • Begrenztes Strahlmittel- und Intensitätsfenster mit ausdrücklichen Mikrofehler- und Rauheitsgrenzen festlegen.
  • Almen-Intensität und Bedeckungsgrad von Randschichtintegrität und Ermüdungsleistung trennen.
  • Veröffentlichte Ergebnisse nur innerhalb von Werkstoff-, Geometrie- und Lastumfang der Untersuchung verwenden.

Weiterführende Leitfäden von SP Center

Technische Quellen

1. SAE J2441_202511: Shot Peening, stabilized November 2025

2. SAE AMS2430U: Shot Peening, revised April 2018

3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018

4. SAE AMS2759/6D, Gaseous Nitriding of Steel Parts, Controlled by Ammonia Dissociation

5. SAE AMS2759/8B, Ion Nitriding

6. SAE AMS2759/10D, Automated Gaseous Nitriding Controlled by Nitriding Potential

7. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026

8. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025

9. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023

10. Siqueira et al., Effects of Nitriding and Shot Peening Treatments and Stress Concentration on the Fatigue Strength of AISI 4340 Steel, SAE 2001-01-4070

11. Yamada et al., Improvement of Fatigue Strength of Nitrided High-Strength Valve Springs by Application of a New Super Fine Shot-Peening Technology, SAE 2001-01-0834

Hinweis zu Normen und Nachweisen: Die Ermüdungsarbeiten betreffen festgelegte AISI-4340-Proben sowie Ventilfederwerkstoffe, Prozesse und Lasten. Sie definieren kein allgemeines Rezept für nitrierten Stahl. Maßgebend sind vollständige gelenkte Auftragsforderungen.
