Oddělte sloučeninovou vrstvu, difuzní zónu a jádro, poté kvalifikujte sekvenci, médium a podmínky nárazu proti explicitnímu poškození a limitům výkonu
Kuličkování pro nitridovanou ocel může být technicky užitečné v procesu kvalifikované součásti, ale „nitridovaný“ nedefinuje jeden povrch. Druh oceli a tepelné zpracování jádra, metoda nitridace, stav sloučeninové vrstvy, difuzní zóna, hloubka povrchově zpevněné vrstvy, geometrie a postup procesu určují, zda nárazy částic zpevňují zamýšlený stav povrchu, nebo způsobují mikrotrhliny, odštípnutí, odlupování, zaoblení nebo nepřijatelnou drsnost.

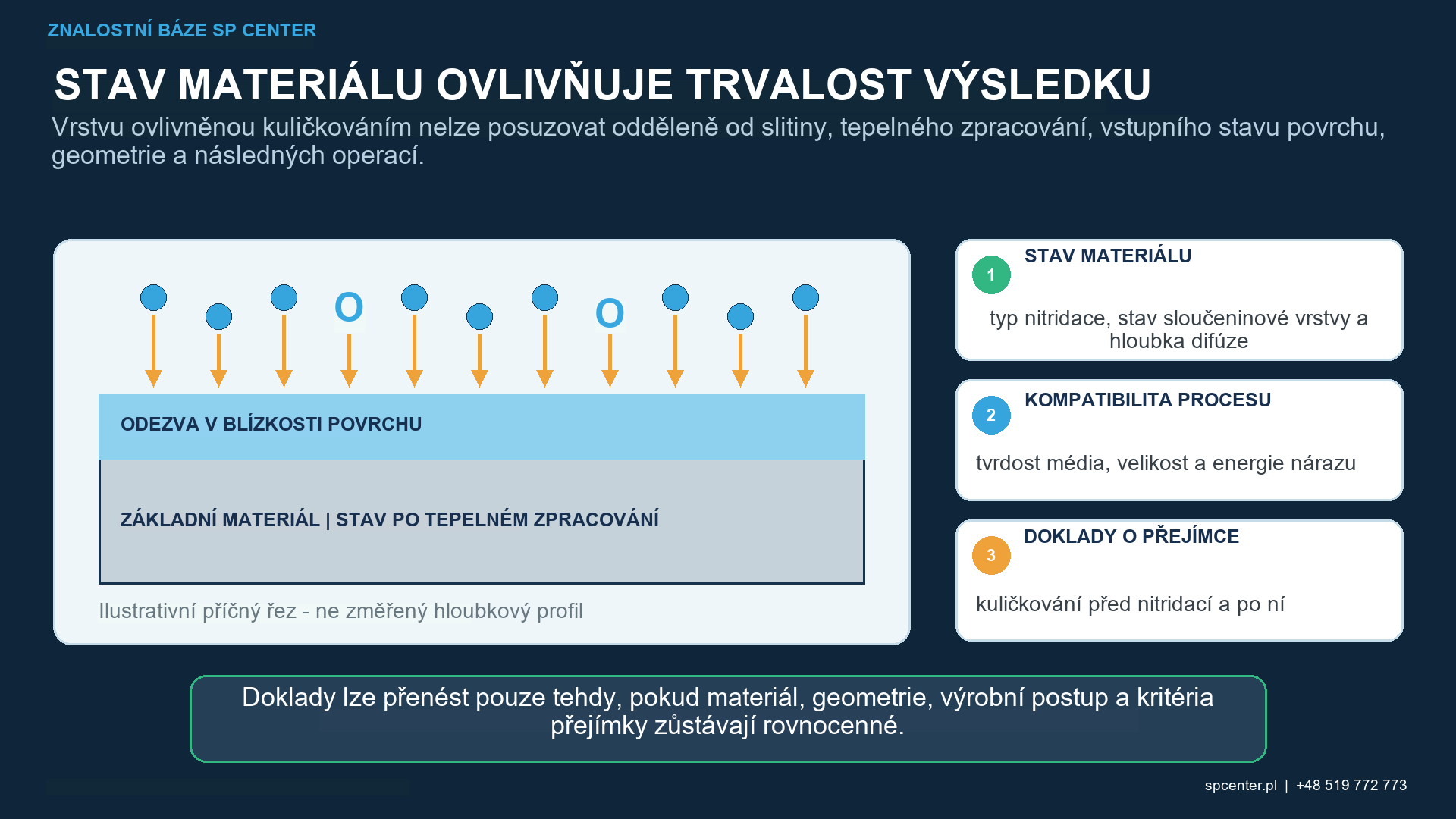

Jaké povrchové oblasti vytváří nitridace?
Nitridace zavádí dusík do vhodné oceli za zvýšené teploty. V závislosti na slitině a řízení procesu může vnější povrch obsahovat sloučeninovou vrstvu bohatou na nitridy, běžně označovanou jako bílá vrstva podle vzhledu v připraveném metalografickém výbrusu. Pod ní se nachází difuzní zóna obsahující dusík v tuhém roztoku a precipitáty nitridů legujících prvků, po níž následuje jádro.
Tyto oblasti nemají jednu společnou tvrdost, houževnatost ani reakci na náraz. Tloušťka vrstvy sloučeniny, fázové složení, pórovitost a kontinuita, spolu s hloubkou difuzní zóny a stavem jádra, musí splňovat platné výkresové a nitridační specifikace. Neformální termín „bílá vrstva“ sám o sobě není kritériem přijetí.
| Stav nebo postup povrchu | Hlavní problém | Řízené rozhodnutí |
|---|---|---|
| Kuličkování před nitridací | Teplota a doba nitridace mohou uvolnit nebo přerozdělit zbytkové napětí vyvolané kuličkováním a vytvořit nový stav povrchu | Kvalifikujte celý tepelný postup; neuvádějte stav napětí před nitridací bez dokladů |
| Kuličkování po nitridaci se zachovanou vrstvou sloučeniny | Tvrdá, porézní nebo místně křehká sloučeninová vrstva může při nevhodných podmínkách nárazu popraskat, odštípnout se, odloučit se nebo nadměrně zdrsnit | Stanovte kritéria přijatelnosti sloučeninové vrstvy a použijte reprezentativní kritéria pro zastavení při poškození |
| Kuličkování po odstranění specifikované sloučeninové vrstvy | Difuzní zóna a zbývající pouzdro mohou být stále poškozené nebo zdrsněné. | Ověřte úběr, zbývající hloubku nitridované vrstvy, integritu povrchu a nové procesní okno kuličkování |
| Díl nitridovaný plynem. | Nitridační potenciál, teplota, čas a aktivace povrchu ovlivňují sloučeninovou vrstvu a difuzní zónu | Použijte skutečnou specifikaci řízené nitridace a doklady o šarži. |
| Díl nitridovaný plazmou nebo iontově. | Okrajové efekty, maskovací hranice a lokální vývoj vrstev se mohou lišit od plynu. nitridace | Uveďte skutečnou geometrii a postup iontové nitridace; nepředpokládejte zaměnitelnost |
| Nitrocementovaný povrch | Chemie a povrchová úprava vrstvy s obsahem uhlíku se liší od konvenční nitridace | Považujte to za samostatný proces a použijte jeho řídící požadavky |
Tabulka 1. Postup a pořadí nitridace mění povrch vystavený proudu média pro kuličkování.
Proč je postup procesu prvním technickým rozhodnutím?
Když kuličkování předchází nitridaci, může tepelný cyklus nitridace uvolnit nebo přerozdělit pole zbytkového napětí vyvolané kuličkováním. Nitridace si také vytváří vlastní plášť, mikrostrukturu a zbytková napětí. Výsledek Almenova testu před nitridací proto nemůže prokázat konečný stav součásti.
Jestliže kuličkování následuje po nitridaci, dopadají částice přímo na sloučeninovou vrstvu nebo na povrch, z něhož byla tato vrstva odstraněna. Souvislá, porézní, tenká, silná nebo místně křehká vrstva může reagovat odlišně. Zvolený sled musí být kvalifikován jako propojený materiálový a výrobní postup, nikoli jako dvě samostatné vyhovující operace.
Jak se liší plynová, řízená potenciálová a iontová nitridace?
Plynová nitridace řízená disociací amoniaku, automatizovaná plynová nitridace řízená nitridačním potenciálem a iontová nitridace jsou odlišné postupy, na něž se vztahují různé materiálové specifikace SAE. Vývoj vrstvy ovlivňuje řízení atmosféry, aktivace, průběh teploty a času, maskování a geometrie. Procesní záznam uvádějící pouze „nitridováno“ pro kvalifikaci kuličkování nestačí.
Nitrocementace rovněž zavádí uhlík a není automaticky rovnocenná nitridaci. Její povrchové fáze, stav sloučeninové vrstvy a požadavky na následnou konečnou úpravu se musí posoudit podle rozhodující definice procesu.
Jak se volí média a intenzita pro nitridovaná vrstva?
Materiál média, velikost, tvrdost, tvar a stav interagují s rychlostí, úhlem nárazu, hmotnostním tokem média, expozicí a lokální vrstvou. Médium, které je pro zamýšlený přenos energie příliš měkké, se může deformovat nebo zlomit a vytvořit nestabilní proud; tvrdší, větší nebo rychlejší částice mohou zvýšit mikroodštěpení, drsnost a poškození hran. Ani „jemné médium“, ani „nízká intenzita“ nejsou automatickým bezpečnostním prohlášením.
Vycházejte z rozhodujícího požadavku na kuličkování a stanovte ohraničené procesní okno na reprezentativním nitridovaném materiálu a geometrii. Použijte kritéria pro zastavení při trhlinách, odštípnutí, odlupování, nepřijatelné drsnosti, zaoblení hran a změně rozměrů. Změní-li se nitridační dávka nebo stav sloučeninové vrstvy, předchozí procesní okno již nemusí být reprezentativní.
Co dokazují výsledky řízení procesu?
| Úroveň dokladů | Co se stanoví | Co nemůže prokázat sám |
|---|---|---|
| Materiál, předchozí tepelné zpracování a vlastnosti jádra | Ocel vstupující do nitridace odpovídá autorizované základní hodnotě | Sloučeninová vrstva nebo nitridovaná vrstva splňuje požadavky |
| Záznam o nitridaci a reprezentativní metalografie nebo průběh tvrdosti | Jsou splněna specifikovaná kritéria pro nitridační cestu, stav vrstvy a hloubku případu | Kuličkování nezpůsobí mikroodštípnutí ani zdrsnění skutečného prvku |
| Stav pracovního média a nastavení stroje | Jsou reprodukovány autorizované částice a vstupy zařízení | Podmínky rázu jsou přijatelné na každé nitridované hraně, kořeni nebo otvoru |
| Almenova intenzita a nasycení | Proud média pro kuličkování je ověřen ve schváleném uspořádání Almen. | Nitridovaná vrstva je neporušená nebo má požadovaný profil zbytkových napětí |
| Pokrytí součástky a kontrola povrchu | Zóna ošetření je zakrytá a viditelné poškození a textura splňují definované limity | Jsou prokázány podpovrchové trhliny, hloubka povrchově zpevněné vrstvy nebo únavové vlastnosti |
| Profil hloubky zbytkového napětí a reprezentativní únavové testy | Zvolený materiál, nitridační a kuličkovací sekvence podporují definovaný požadavek na aplikaci | Výsledek se přenáší na jinou ocel, stav vrstvy, geometrii nebo spektrum zatížení |
Tabulka 2. Shoda nitridace, ověření proudu, přijetí součásti a validace provozu musí zůstat oddělené.
SAE J442 a J443 definují Almenovy prostředky a postupy používané ke stanovení a ověřování intenzity kuličkování. SAE J2277 se zabývá pokrytím. Platná saturační křivka ověřuje proud média při kuličkování ve schváleném zkušebním uspořádání; neprokazuje, že je nitridační sloučeninová vrstva bez trhlin ani že zůstala zachována požadovaná hloubka nitridované vrstvy a hloubka zbytkových napětí.
Jak by se mělo kontrolovat pokrytí a poškození povrchu?
Pokrytí je podíl požadovaných dokladů o rázu na povrchu při posuzování autorizovanou metodou. Nejedná se o tvrdost, detekci poškození ani měření zbytkového napětí. Tvrdé, tmavé, texturované nebo geometricky omezené nitridované povrchy mohou vyžadovat kvalifikované nastavení prohlížení, zvětšení nebo schválenou nepřímou metodu související s požadovaným přímým posouzením.
Pro přijetí povrchu může být nutná vizuální nebo mikroskopická kontrola, měření drsnosti, kontrola rozměrů a vhodná metoda NDT. Musí být specifikována metoda kontroly a prahová hodnota přijetí; obecné prohlášení „bez poškození“ není auditovatelné.
Jak se po kuličkování ověřuje nitridovaná vrstva?
Reprezentativní metalografie a specifikovaná metoda tvrdosti a hloubky mohou ověřit sloučeninovou vrstvu a nitridovaná vrstva vyrobený šarží tepelného zpracování. Místo odběru vzorků, příprava, zatížení tvrdostí, definice hloubky povrchově zpevněné vrstvy a hodnoty přijetí musí splňovat řídící požadavky. Plochý svědecký kupón je užitečný pouze tehdy, když jeho materiálová a tepelná historie představují rozhodnutí o kontrolovaném dílu.
Pokud jsou vyžadovány doklady o zbytkovém napětí, definujte směr měření, umístění, metodu odstraňování vrstev, hloubkové přírůstky a nejistotu. Stav napětí generovaný nitridací a redistribuce vyvolaná kuličkováním musí být interpretovány společně. Jedna hodnota povrchu není hloubkový profil.
Co znamenají publikované výsledky únavy pro výrobu?
Články SAE uvádějí únavové chování pro specifické vzorky AISI 4340 a pro konkrétní nitridované, vícestupňově kuličkované ventilové pružiny. Ukazují, že pořadí, koncentrace napětí, stav vrstvy a kvalifikovaný stupeň jemného média mohou podstatně ovlivnit výkon. Velikosti jejich médií, napětí a únavové přírůstky nejsou univerzálními výrobními nastaveními.
Tvrzení o komponentě by mělo být podloženo reprezentativní geometrií, materiálem a nitridační šarží, kvalifikovanou cestou kuličkování a skutečným spektrem zatížení a prostředím. Zvýšené pokrytí nebo další stupeň kuličkování automaticky nezlepšuje únavovou životnost.

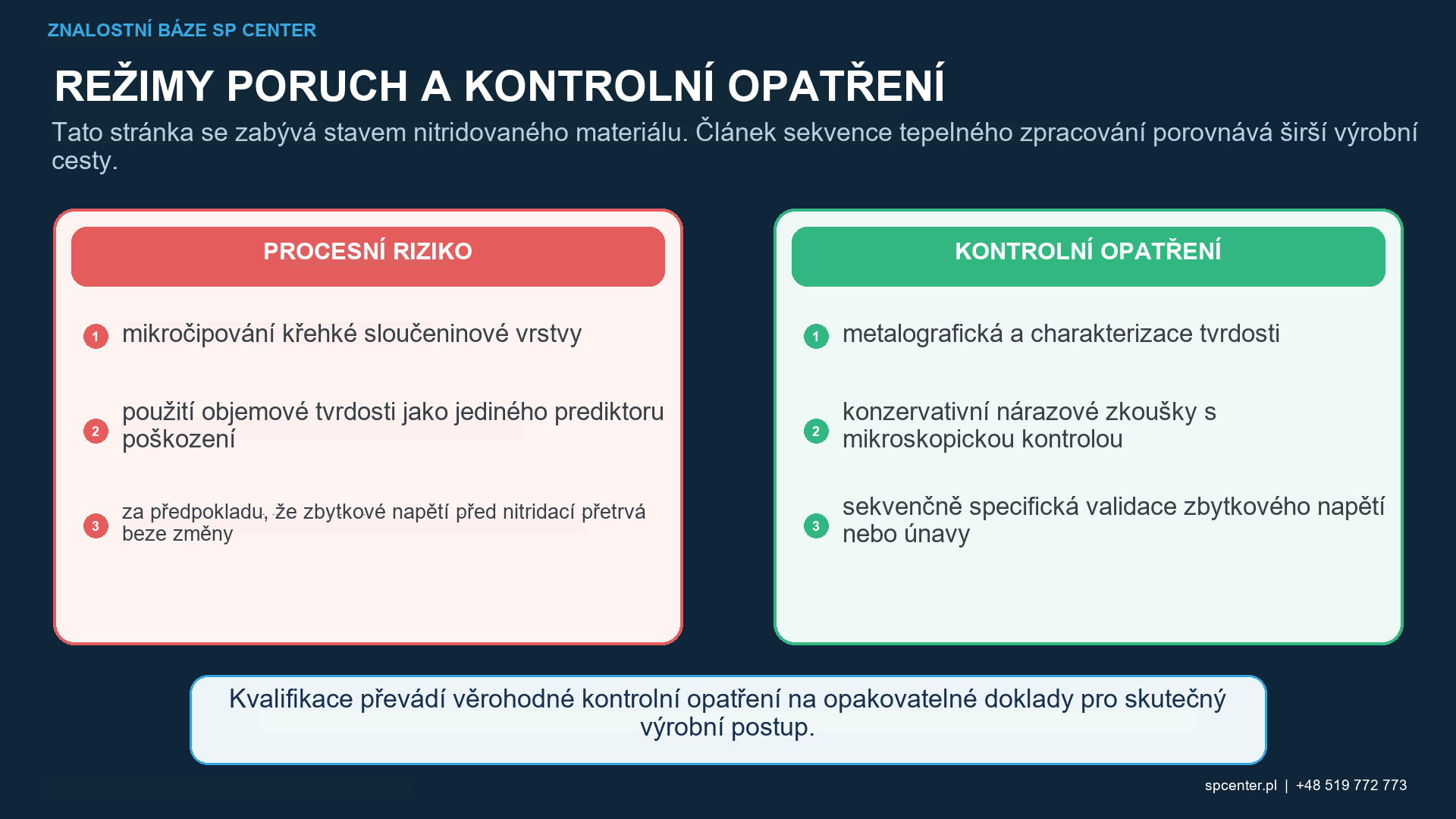

Které zjištění vyžadují omezení?
- Druh oceli, tepelné zpracování jádra, nitridační postup nebo šarže se liší od kvalifikované základní hodnoty.
- Tloušťka, pórovitost, celistvost nebo tvrdost sloučeninové vrstvy či hloubka nitridované vrstvy je mimo rozhodující mez.
- Jsou pozorovány praskliny, mikroodštěpení, odlupování, poškození hran nebo nepřijatelná drsnost.
- Identita média, provozní mix, intenzita, pokrytí nebo postup zařízení je neshodný.
- Je vynechán požadovaný kořen, bok, otvor nebo přechod nebo je obnažena vyloučená přesná plocha.
- Broušení, leštění, povlakování, oprava nebo tepelné zpracování mění kvalifikovanou sekvenci povrchu.
Zastavte zpracování a zadržte výrobky od posledního ověřeného vyhovujícího stavu. Zachovejte záznamy o oceli, tepelném zpracování, nitridaci, médiu, zařízení, Almenově zkoušce, přípravku a kontrole a vyžádejte si oprávněné rozhodnutí o dalším postupu. Opakované kuličkování ani leštění není automatickou nápravou.

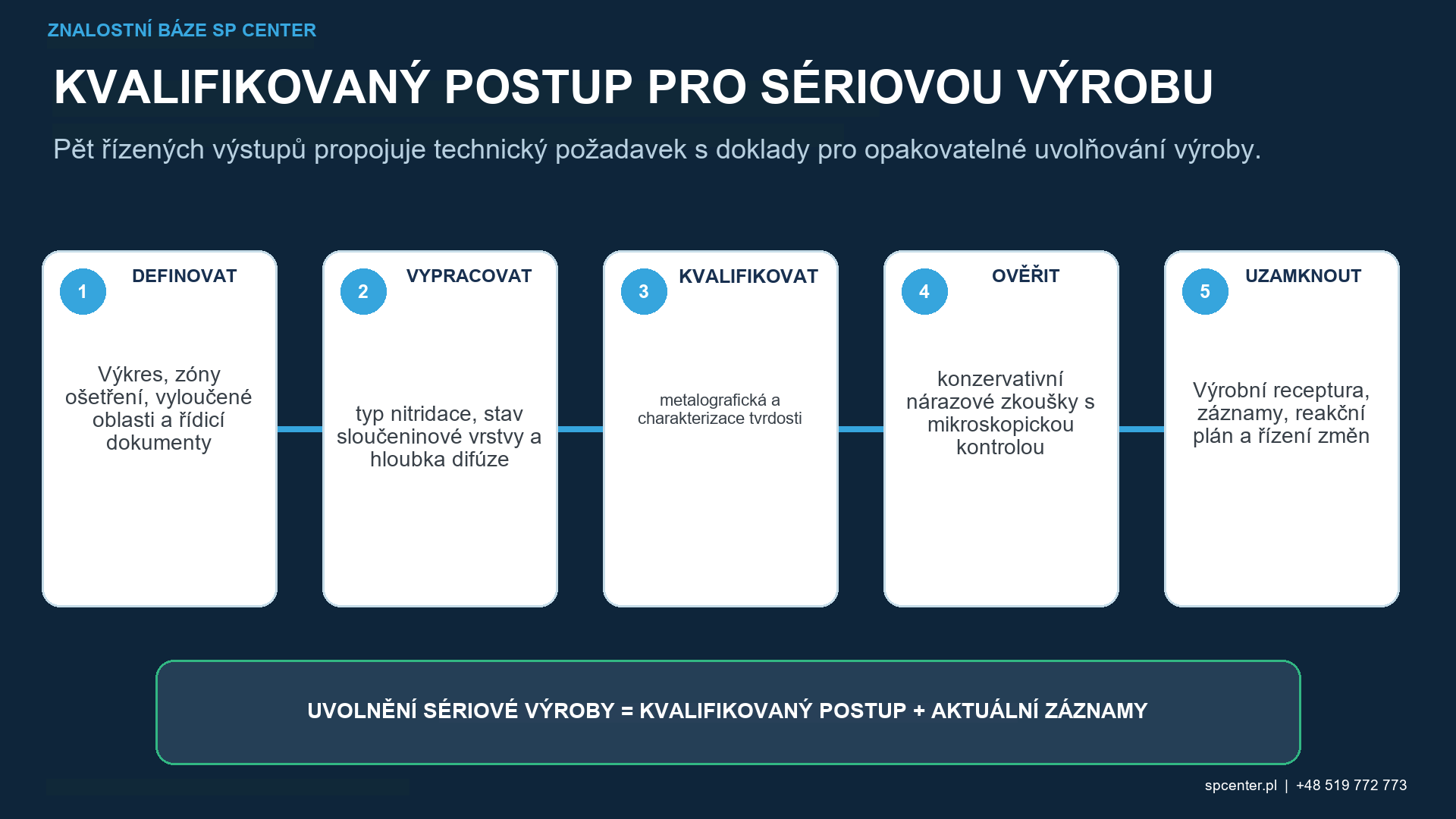

Co by měla obsahovat žádost o nabídku (RFQ) a kvalifikační plán?
| Vstup pro RFQ nebo kvalifikaci | Požadované informace | Zamezení riziku |
|---|---|---|
| Stav oceli a jádra | Přesná jakost, tvar výrobku, předchozí tepelné zpracování, rozsah pevnosti nebo tvrdosti a třída čistoty, pokud je to relevantní | Proces je přenášen mezi různými odezvami substrátu |
| Definice nitridace | Plynová nitridace, plynová nitridace s řízeným nitridačním potenciálem, plazmová nitridace nebo jiný postup; rozhodující specifikace; požadovaná hloubka nitridované vrstvy; požadavky na sloučeninovou vrstvu a meze tvrdosti a mikrostruktury | „Nitridováno“ se považuje za kompletní specifikaci povrchu |
| Výroba sekvence | Konečné obrábění, broušení, leštění, kuličkování, nitridace, odstranění vrstvy sloučeniny, povlakování a následná úprava | Odstranění tepla nebo materiálu zneplatňuje zamýšlený stav povrchu |
| Mapa ošetření | Kořenové oblasti, boky, čepy, otvory, závity, ostré hrany, vyloučené zóny a přechody | Proud poškozuje přesný povrch nebo mine namáhaný prvek |
| Kontroly kuličkování | Typ média, velikost, tvrdost a stav, rozsah intenzity, pokrytí, postup zařízení a meze poškození | Používá se obecný recept pro vysoce intenzivní nebo tvrdá média |
| Přijetí a záznamy | Drsnost, rozměry, stav hran, čistota, NDT, ověření povrchově zpevněné vrstvy, doklady o zbytkovém napětí nebo únavě a oprávnění ke změně | Shoda s proudem je zaměňována za přijetí součásti nebo služby |
Tabulka 3. Použitelná poptávka definuje jak nitridovanou vrstvu, tak použití kuličkování.
Uveďte rovněž velikost a hmotnost součásti, množství, požadavky na manipulaci a čistotu, certifikáty, vzorkování, schválení výrobního zdroje zákazníkem a odpovědnost za odchylky a změny. Chybí-li rozhodnutí o sloučeninové vrstvě, sledu procesu nebo mezích poškození, vyžádejte si před zpracováním řízené technické objasnění.
Často kladené otázky
Mělo by se kuličkování provádět před nebo po nitridaci?
Neexistuje univerzální pořadí. Nitridace po kuličkování může změnit stav zbytkových napětí vytvořený kuličkováním; kuličkování po nitridaci může poškodit sloučeninovou vrstvu. Kvalifikujte úplný výrobní postup pro skutečnou součást.
Co je to sloučeninová vrstva?
Je to vnější oblast bohatá na nitridy, vytvořená některými nitridačními cestami, často nazývaná bílá vrstva podle svého metalografického vzhledu. Její tloušťka, fázová rovnováha, pórovitost a akceptace závisí na požadavku.
Je difuzní zóna stejná jako sloučeninová vrstva?
Ne. Difuzní zóna leží pod oblastí vnějšího povrchu a obsahuje dusík v pevném roztoku a sraženiny slitiny a nitridu; má odlišné vlastnosti a kritéria akceptace.
Musí být sloučeninová vrstva vždy odstraněna před kuličkováním?
Neplatí žádné univerzální pravidlo. Zadržení, kontrolované odstranění nebo absence musí dodržovat výkres, specifikaci nitridace a kvalifikovaný procesní postup.
Zaručuje nižší Almenova intenzita, že nitridovaný povrch nepraská?
Ne. Velikost média, tvrdost, tvar, úhel, expozice, stav sloučeninové vrstvy, geometrie a příchozí vady také ovlivňují riziko poškození.
Lze akceptovat pokrytí pouze na základě intenzity dle Almena?
Ne. Intenzita a pokrytí komponenty jsou různé kontroly. Pokrytí musí být posouzeno na požadovaném povrchu autorizovanou metodou.
Může kuličkování opravit porézní nebo popraskanou sloučeninovou vrstvu?
Ne. Neshodná vrstva vyžaduje stanovenou kontrolu a oprávněné rozhodnutí o dalším nakládání. Kuličkování se nesmí použít k zakrytí tohoto stavu.
Co by mělo být dodáno pro posouzení proveditelnosti?
Uveďte jakost oceli a tepelné zpracování, postup nitridace a požadavky na nitridovanou vrstvu, stav sloučeninové vrstvy, výkres a zóny, sled procesů, požadavek na kuličkování, meze stavu povrchu a provozní zatížení.
Klíčové poznatky
- Neposuzujte sloučeninovou vrstvu, difuzní zónu a jádro jako jeden stejnorodý tvrdý povrch.
- Kvalifikujte kuličkování a nitridaci jako jednu výrobní sekvenci.
- Použijte skutečný postup nitridace, stav vrstvy a požadavek na hloubku pouzdra.
- Nastavte ohraničené okno média a intenzity s explicitními limity mikropoškození a drsnosti.
- Oddělte Almenovu intenzitu a pokrytí od integrity povrchově zpevněné vrstvy a únavového výkonu.
- Používejte publikované výsledky pouze v rámci testovaného materiálu, geometrie a rozsahu zatížení.
Související průvodci SP Center
- Kuličkování před tepelným zpracováním nebo po něm
- Kuličkování cementované oceli
- Tvrdost v tryskách při kuličkování
- Drsnost povrchu po kuličkování
Technické reference
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
4. SAE AMS2759/6D, Plynná nitridace ocelových dílů, řízená disociací amoniaku
5. SAE AMS2759/8B, Iontová nitridace
6. SAE AMS2759/10D, Automatizovaná plynná nitridace řízená nitridačním potenciálem
7. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
8. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
9. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normám a dokladům: Citované práce o únavě materiálu se týkají specifikovaných vzorků AISI 4340 a materiálů, procesů a zatížení ventilových pružin. Nedefinují univerzální recepturu pro nitridovanou ocel. Použijte kompletní kontrolované požadavky na práci.
