Prepojte každú výrobnú dávku so schválenými požiadavkami, konfiguráciou, skutočnými údajmi o procese, výsledkami komponentov, abnormálnymi udalosťami a autorizovaným uvoľnením
Opakovateľnosť guľôčkovania znamená reprodukciu kvalifikovaného výsledku procesu a komponentu v rámci kontrolovaných limitov od šarže k šarži. Stabilné zobrazenie alebo identický nominálny recept nie sú dostatočné. Záznam musí preukázať, že správny diel a požiadavky, stroj, program, upínací prípravok, médium, prúd, pohyb, kontrolný systém a rozhodnutie o uvoľnení zostali v schválenom stave.
Čo znamená „šarža“ v kontrole guľôčkovania?
Šarža alebo výrobná dávka musí byť definovaná riadiacim systémom kvality a požiadavkami na úlohu. Môže zoskupovať diely jednej identity a stavu spracované v rámci jedného kontrolovaného nastavenia, ale definícia nemôže byť vymyslená dodatočne, aby sa znížil zjavný rozsah nezhody.
Záznam o šarži by mal zosúladiť vstupné množstvo, prijaté množstvo, odmietnuté alebo zadržané diely a akékoľvek povolené prepracovanie. Zmiešané revízie dielov, materiály alebo procesné postupy vyžadujú explicitné oddelenie a sledovateľnosť.
| Trieda riadenia | Typické premenné alebo kontroly | Princíp frekvencie |
|---|---|---|
| Identita úlohy a produktu | Číslo dielu, revízia, sériové číslo alebo šarža, množstvo, zóny úpravy, výnimky a požiadavky zákazníka | Overenie pred prácou a pri zmene úlohy alebo šarže |
| Autorizovaná konfigurácia | Revízia stroja, programu, upínacieho prípravku, usporiadania trysky alebo kolesa, masky a schváleného postupu | Overenie pred dávkou a po akomkoľvek prerušení alebo zmene konfigurácie |
| Vstupy cyklu | Tlak vzduchu alebo rýchlosť kolesa, hmotnostný prietok média, čas expozície, posuv, rotácia, poloha a alarmy | Monitorovanie alebo zaznamenávanie s frekvenciou požadovanou odkazovaným procesom a zariadením trieda |
| Mediálny systém | Identita média, prevádzková zmes, veľkosť, tvar, tvrdosť, kontaminácia, separátor a dopĺňanie | Kontroly šarže, zmeny alebo pravidelné kontroly podľa definície v riadiacom kontrolnom pláne |
| Výstupy z procesu | Almenova intenzita, platnosť saturácie a pokrytie komponentov | V určených overovacích bodoch; intenzita a pokrytie zostávajú oddelené |
| Prijatie komponentu | Poškodenie povrchu, drsnosť, rozmery, čistota, množstvo a akékoľvek požadované NDT | Na diel, vzorku, šaržu alebo pravidelný plán podľa výslovného povolenia |
Tabuľka 1. Frekvencia monitorovania sa riadi funkciou a odkazovanou požiadavkou, a nie jedným univerzálnym kontrolným zoznamom.
Ktoré kontroly patria pred začiatok šarže?
Overte kontrolu zmluvy, revízie výkresov a špecifikácií, mapu spracovania a vylúčenia, stav materiálu a tepelného spracovania, identitu a množstvo dielu. Potom overte revíziu stroja a programu, identitu upínacieho prípravku a masky, nastavenie trysky alebo kolesa, identitu média a stav prevádzkovej zmesi, stav kalibrácie alebo overenia a autorizáciu operátora.
Správny program na nesprávnom stroji alebo upínacom prípravku nie je kvalifikovanou cestou. Elektronický výber by mal byť chránený pred neoprávnenou revíziou a manuálnym prepísaním; fyzické nastavenie si stále vyžaduje účinnú metódu overenia.

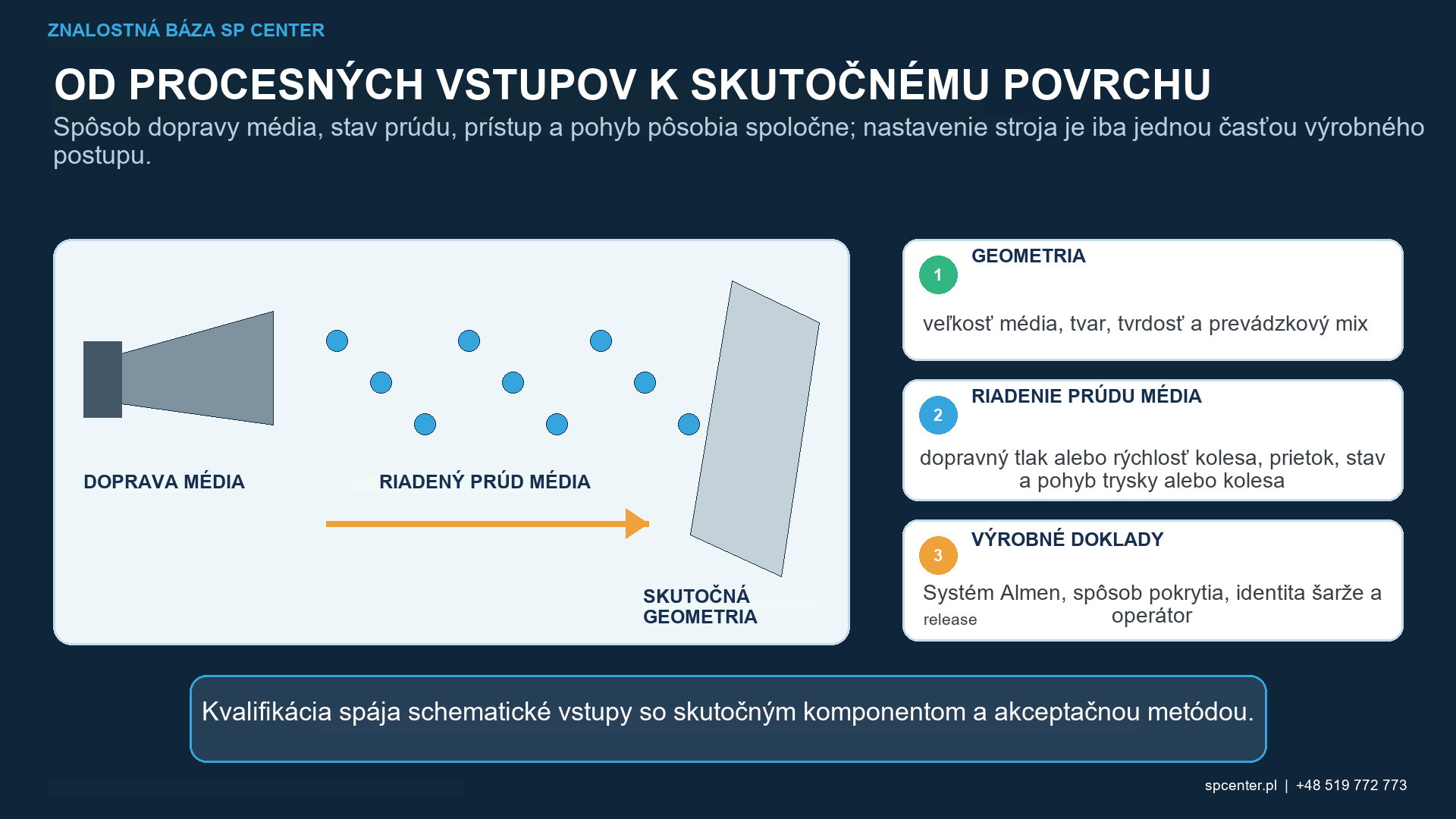

Ktoré premenné by sa mali zaznamenávať počas cyklu?
V prípade pneumatických systémov môžu relevantné údaje zahŕňať tlak vzduchu, hmotnostný prietok média, expozíciu, polohu trysky, vzdialenosť, uhol a pohyb dielu. V prípade systémov kolies môže byť kritická rýchlosť kolesa, prietok média, umiestnenie horúcich bodov, pohyb dielu a expozícia. Presná monitorovaná sada pochádza z odkazovaného procesu a kvalifikácie.
Zaznamenávajte skutočné hodnoty s jednotkami, časovými pečiatkami a príslušnou identitou senzora alebo zariadenia. Samotná nastavená hodnota neukazuje, čo sa stalo. Limity alarmov, detekcia straty údajov, stav bypassu a logika reštartu musia byť kvalifikované, aby sa abnormálny cyklus nemohol javiť ako normálny.
Ako sa riadi systém médií medzi dávkami?
Opakovateľnosť závisí od materiálu média, distribúcie veľkosti, tvrdosti, tvaru a prevádzkových podmienok. Certifikáty pre nové médiá nenahrádzajú kontrolu prevádzkovej zmesi. Opotrebovanie, lom, dopĺňanie, účinnosť separátora, prenos cudzích médií a kontaminácia môžu zmeniť správanie sa pri náraze, aj keď nastavené hodnoty stroja zostávajú stabilné.
Definujte miesto odberu vzoriek, prípravu vzorky, metódu testovania, frekvenciu, akceptáciu a reakciu. Vzorka odobratá z vhodnej stagnujúcej oblasti nemusí predstavovať médium dodávané do trysky alebo kotúča.
Ako intenzita a pokrytie zapadajú do plánu monitorovania?
SAE J442 a J443 definujú Almenove nástroje a postupy na určovanie a overovanie intenzity guľôčkovania; SAE J2277 sa zaoberá pokrytím komponentu. Špecifikácia riadiacej procesnej dokumentácie stanovuje, kedy je potrebné overenie intenzity a doklad o nasýtení. Pokrytie sa posudzuje samostatne na požadovanej zóne komponentu.
Nepoužívajte jeden zodpovedajúci Almenov pásik na potlačenie neúplného pokrytia, poškodenej hrany alebo neprijateľnej drsnosti. Naopak, vizuálne úplné pokrytie nedokazuje, že prúd bol v rámci schváleného rozsahu intenzity.
Čo robí záznam o dávke auditovateľným?
| Pole záznamu dávky | Minimálna rozhodovacia hodnota | Bežná slabina |
|---|---|---|
| Zdroj požiadavky | Presné revízie výkresu, špecifikácie, objednávky a postupu | Zaznamenáva sa iba všeobecný názov procesu |
| Sledovateľnosť produktu | Identita dielu a dávky alebo sériového čísla, prijaté, zamietnuté a prepracované množstvo | Počty sa nezhodujú alebo zmiešané dávky nie sú oddelené |
| Konfigurácia procesu | Nastavenie stroja, programu, upínacieho prípravku, média, trysky alebo kolesa a postup spracovania | Názov programu sa zaznamenáva bez revízie alebo chráneného prístupu |
| Namerané údaje | Skutočné hodnoty, jednotky, časové pečiatky, bod odberu vzoriek, Identita a výsledok zariadenia alebo senzora | Ukladajú sa iba hodnoty „OK“ alebo zaokrúhlené nastavené hodnoty |
| Udalosti a prerušenia | Alarmy, premostenia, zastavenia, pridanie médií, údržba a overenie reštartu | Normálny záznam skrýva abnormálny cyklus |
| Rozhodnutie o uvoľnení | Pokrytie a prijatie komponentu, kontrolór, odchýlky a autorizované nakladanie | Zhoda s Almenom sa používa ako jediný doklad o uvoľnení šarže |
Tabuľka 2. Obhájiteľný záznam obsahuje skutočné údaje o rozhodnutí, a nie generické potvrdenia.
Ak sa spustí počítačom monitorovaný proces, ako napríklad proces riadený štandardom AMS2432, uchovávajte požadované procesné údaje v špecifikovanej forme a chráňte integritu záznamov. Počítačové monitorovanie neodstraňuje potrebu overovať médiá, upínacie prvky, pokrytie, stav komponentov a personálne zásahy.
Ako by sa mali riešiť alarmy, prerušenia a chýbajúce údaje?
| Signál | Okamžité konanie | Preskúmanie rozsahu |
|---|---|---|
| Kritický vstup mimo limitu alebo chýbajúce údaje | Zastavenie alebo spustenie alarmu podľa schváleného reakčného plánu a uchovanie záznamu | Zadržanie produktu od posledného overeného prijateľného stavu |
| Identita alebo stav pracovného média je neistý | Oddelenie média a zabránenie ďalšiemu použitiu | Identifikácia strojov, šarží a časového intervalu vystavených podozrivému médiu |
| Nezhodný výsledok intenzity alebo neplatný doklad o saturácii | Zastavte uvoľňovanie a overte skúšobné usporiadanie, Almenov pásik, držiak, expozíciu a stav stroja | Posúdenie všetkých produktov, na ktoré sa vzťahuje príslušný overovací interval |
| Neúplné pokrytie alebo vylúčená zóna vystavenia | Oddeľte komponent a chráňte ho pred neformálnym opätovným spracovaním | Skontrolujte program, prístup, kontakty upínacích prípravkov a ďalšie časti v postupe |
| Poškodenie, drsnosť alebo rozmery zlyhali | Zadržte postihnuté časti a zastavte zodpovednú konfiguráciu | Určte, či posun materiálu, geometrie, média alebo zariadenia ovplyvňuje iné dávky |
| Trend sa blíži k limitu napriek konformným bodom | Začnite preventívnu kontrolu pred udalosťou mimo kontroly | Porovnajte zmeny, operátorov, vek média, údržbu a systém merania |
Tabuľka 3. Reakcia začína konzerváciou a zadržiavaním, potom sa rozširuje podľa ovplyvneného intervalu overovania.
Nevynulujte alarm, znova nespustite test ani nedoplňte chýbajúce pole z pamäte. Zistite skutočný stav, identifikujte posledný overený prijateľný stav a určte, či je postihnutým rozsahom jeden diel, jedna dávka, niekoľko dávok alebo dlhší časový interval.
Ako môže kontrola trendov zlepšiť opakovateľnosť?
Diagramy alebo iné vhodné metódy môžu odhaliť posun v intenzite, tlaku, prietoku média, čase cyklu, distribúcii veľkosti média, miere odmietnutia alebo odozve povrchu, pričom jednotlivé výsledky sú stále v súlade. Porovnajte zmeny s vekom média, dopĺňaním, údržbou, tryskami alebo čepeľami, posunmi a správaním meracieho systému.
Alarm trendu nie je automaticky odmietnutím produktu, pokiaľ to kontrolovaný plán neuvádza. Je to signál pre preventívnu kontrolu. Štatistické priemery nesmú nikdy skryť individuálny výsledok mimo limitu ani nahradiť povinné prijatie dávky.
Ktoré zmeny vyžadujú kontrolu alebo rekvalifikáciu?
Stroj, systém dodávania, zdroj alebo klasifikácia média, softvér, program, senzor, upínací prípravok, tryska, koleso, separátor, metóda údržby, skupina materiálov, geometria, metóda kontroly alebo revízia špecifikácie môžu spochybniť doklady o opakovateľnosti. Pred použitím vo výrobe aplikujte schválený postup kontroly zmien a rekvalifikácie.
Pre prácu Nadcap získajte aktuálne platné kritériá a doplnky AC7117 prostredníctvom PRI EAN a potvrďte akreditovaný a zákazníkom schválený rozsah. Akreditácia Nadcap neuvoľňuje šaržu a nenahrádza požiadavky zákazníka.

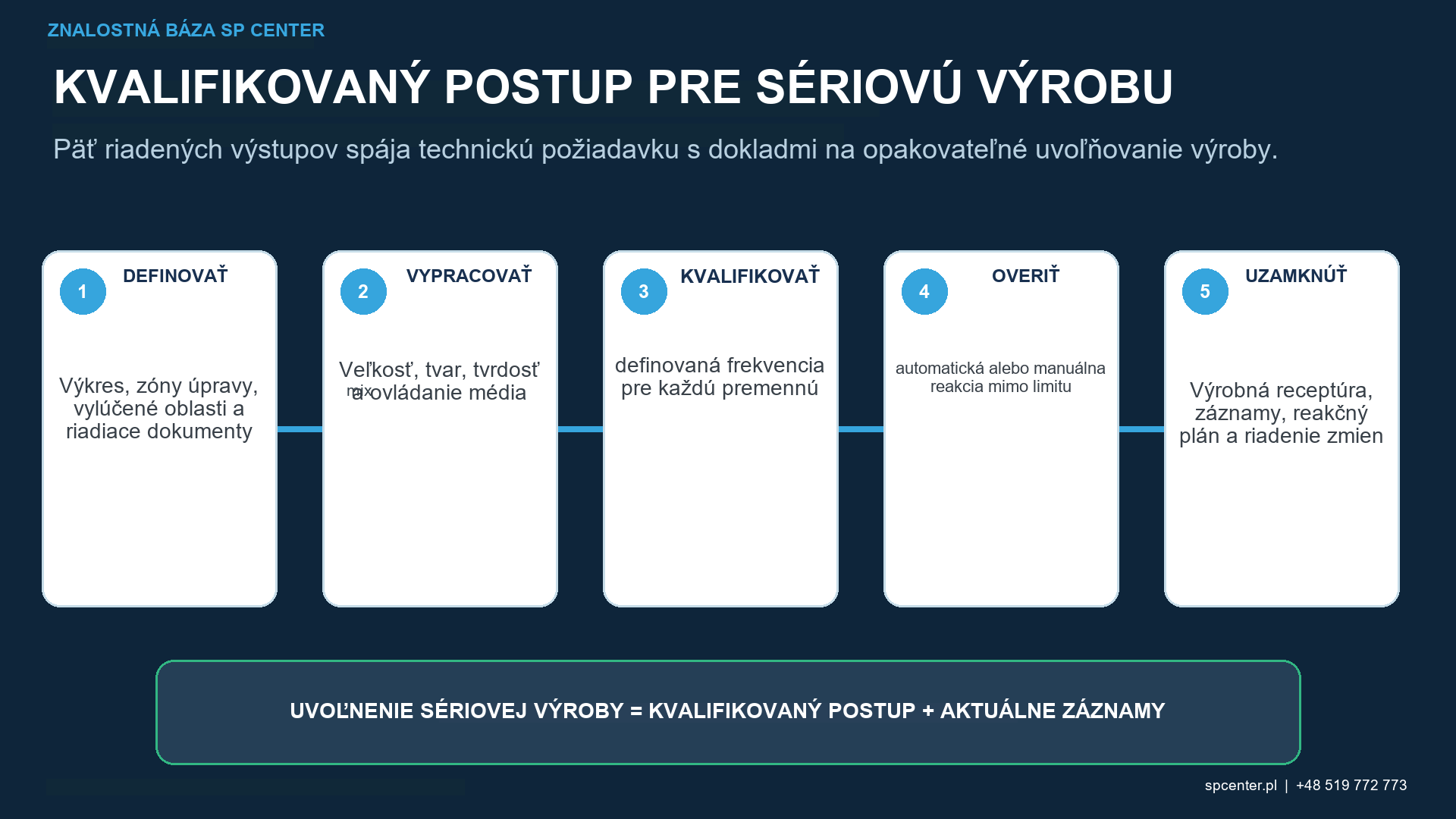

Čo by malo potvrdiť konečné preskúmanie uvoľnenia?
- Správna identita dielu a šarže, množstvo a revízie požiadaviek.
- Schválený stroj, program, upínací prípravok, médiá a postup úpravy.
- Doplňte požadované údaje o cykle bez nevysvetlených alarmov alebo medzier.
- Platné doklady o intenzite a základ saturácie, ak sú použité.
- Požadované pokrytie komponentu a akceptácia povrchu, rozmerov a čistoty.
- Vyriešené odchýlky, prepracovanie a nezhody s autorizovaným nakladaním.
- Identita recenzenta, stav uvoľnenia a uchovávanie záznamov.
Uvoľnite iba množstvo podložené úplnými dokladmi. Ak záznamy nedokážu zrekonštruovať, čo sa stalo, šarža zostáva podozrivá, kým autorizované hodnotenie nestanoví rozhodnutie o ďalšom postupe.
Často kladené otázky
Ktoré premenné sa musia monitorovať v každej dávke guľôčkovania?
Minimálne overte uvedené požiadavky, identitu produktu, schválenú konfiguráciu stroj-program-upínací prípravok-médium, požadované údaje o cykle, kontrolné body intenzity a pokrytia, záznamy o prijatí a uvoľnení komponentov. Presná frekvencia pochádza z požiadaviek kontrolovanej práce.
Musí sa každá premenná merať nepretržite?
Nie. Niektoré kritické vstupné veličiny môžu vyžadovať nepretržité monitorovanie, zatiaľ čo analýza média, skúška saturácie alebo skúšky súčiastok sa môžu vykonávať po dávkach, zmenách alebo periodicky. Frekvenciu určuje riadiaca špecifikácia a kvalifikovaný plán kontroly.
Zaručuje stabilný tlak vzduchu opakovateľný pneumatický proces?
Nie. Prietok vzduchu, hmotnostný prietok média, stav trysky, vzdialenosť, uhol, pohyb, stav pracovného média a skutočný výsledok komponentu musia tiež zostať kontrolované.
Je Almenova intenzita skúškou prijatia šarže pre diel?
Je to požadovaný výsledok riadenia toku, keď sa použije, ale nenahrádza pokrytie komponentu, povrch, rozmery, čistotu alebo iné kritériá prijatia.
Môže počítačom monitorovaný stroj zaručiť opakovateľnosť?
Nie. Senzory, škálovanie, alarmy, uchovávanie údajov, ovládanie obtoku, upínacie prípravky, kontrola médií a komponentov musia byť všetky kvalifikované a udržiavané.
Čo by sa malo stať po alarme alebo chýbajúcom zázname procesu?
Dodržujte schválený reakčný plán, uchovávajte údaje, zastavte alebo obmedzte podľa potreby, definujte dotknutý interval od posledného overeného stavu a získajte oprávnené rozhodnutie o ďalšom postupe.
Majú sa trendy sledovať aj pri vyhovujúcich hodnotách?
Áno, ak je to užitočné a potrebné. Preskúmanie trendov dokáže odhaliť posun pred prekročením limitu, ale štatistické monitorovanie nenahrádza individuálne požiadavky na prijatie.
Predpisuje Nadcap jeden univerzálny záznam o dávke?
Nemal by sa predpokladať žiadny univerzálny formulár. Použite aktuálne platné kritériá AC7117 a doplnky z PRI EAN spolu s požiadavkami zákazníka, špecifikácie a interných kontrol.
Kľúčové poznatky
- Opakovateľnosť je kontrolovaný výsledok, nie nezmenená nastavená hodnota.
- Definujte dávku pred výrobou a zachovajte sledovateľnosť produktu.
- Oddeľte kontinuálne, cyklické, dávkové, zmenové a periodické kontroly.
- Monitorujte mix prevádzkových médií, nielen certifikáty pre nové médiá.
- Oddeľte intenzitu, pokrytie a akceptáciu komponentov.
- Používajte alarmy a trendy s jednoznačnými pravidlami zadržania a reakcie.
Súvisiace príručky SP Center
- Riadenie kvality médií na guľôčkovanie
- Tlak vzduchu a prietok pri pneumatickom guľôčkovaní
- Prípravky na guľôčkovanie
- Okno procesu guľôčkovania
Technické referencie
1. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
2. SAE AMS2432E: Počítačom monitorované guľôčkovanie, revízia z októbra 2022
3. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
4. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
5. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
7. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
8. Inštitút pre kontrolu výkonnosti, Preskúmanie kritérií auditu Nadcap pre vylepšenie povrchu
9. Inštitút pre hodnotenie výkonnosti, PRI EAN a zoznam kvalifikovaných výrobcov
Poznámka k norme: Overovacie body, frekvencie, odber vzoriek a polia záznamov musia pochádzať z kompletných kontrolovaných požiadaviek platných pre danú úlohu. Z tejto príručky nevyvodzujte univerzálnu frekvenciu.
