Definujte viacrozmernú, na dokladoch založenú prevádzkovú oblasť, ktorá zohľadňuje interakcie a súčasne spĺňa požiadavky na intenzitu, pokrytie a akceptáciu komponentu.

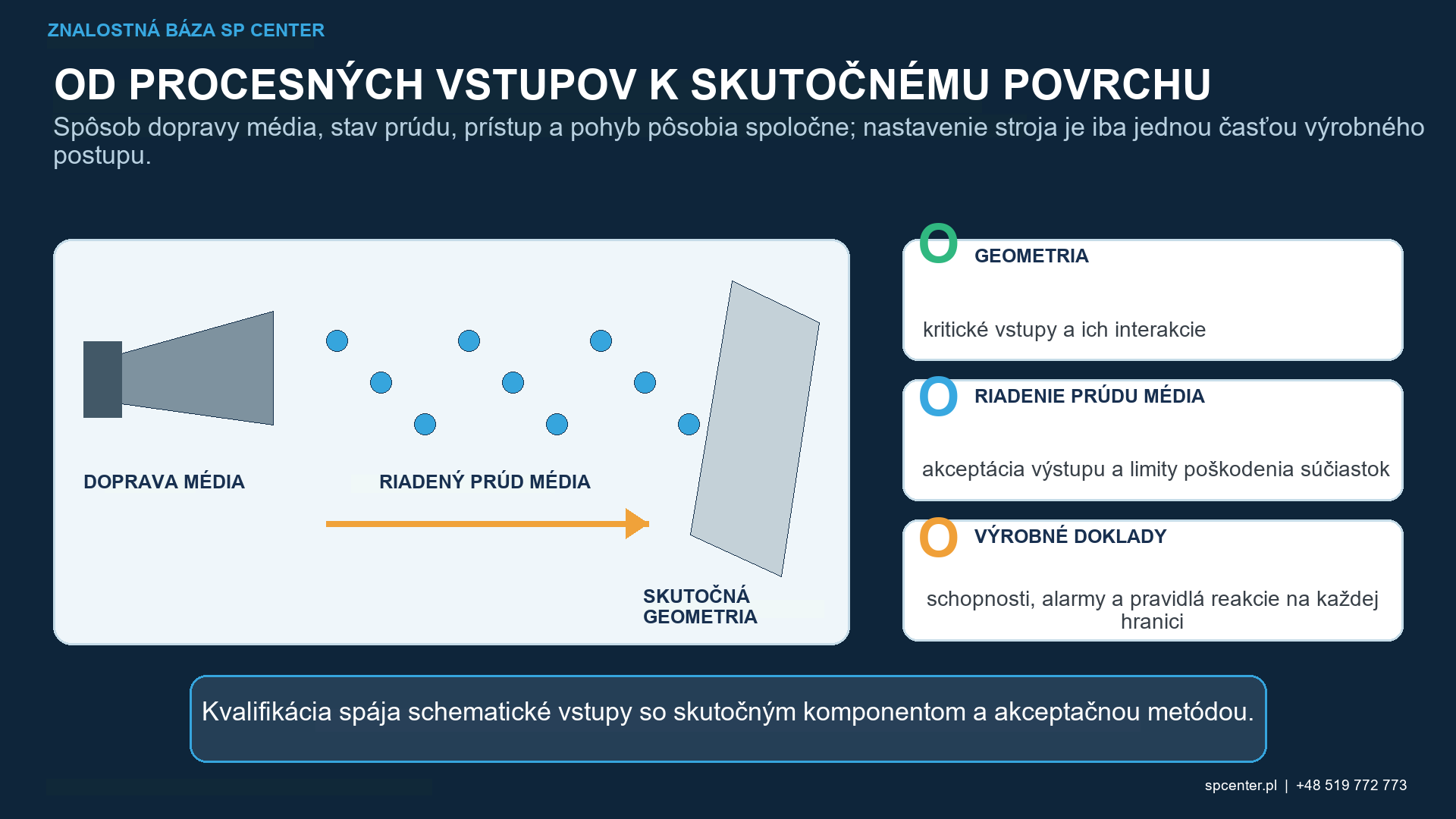

Okno procesu guľôčkovania je schválená kombinácia stavu materiálu, média, dodávacej energie, geometrie prúdu, pohybu, expozície a stavu zariadenia, ktorá produkuje každý požadovaný výsledok. Nie je to súbor nesúvisiacich minimálnych a maximálnych hodnôt. Ak sú tlak, prietok média, vzdialenosť trysky a posuv prierezu prijateľné samostatne, ale ich kombinovaný roh nebol nikdy posúdený, povolený recept môže stále obsahovať nezhodnú podmienku.
Ako sa okno procesu líši od receptu?
Recept zaznamenáva nominálnu konfiguráciu použitú na spracovanie dielu. Okno procesu definuje kvalifikovanú oblasť okolo danej konfigurácie. Prevádzkové limity výroby môžu byť užšie ako preukázaná hranica kvalifikácie, aby sa zabezpečila odôvodnená rezerva pre odchýlky procesu a merania.
Výkres, riadiaca špecifikácia a požiadavky zákazníka zostávajú zdrojom povinného schválenia. Vývojová štúdia nemôže potichu rozšíriť rozsah intenzity, zmeniť médium alebo nahradiť špecifikovanú požiadavku na pokrytie. Akákoľvek alternatíva vyžaduje príslušné inžinierske a zákaznícke schválenie.
| Trieda premenných | Príklady | Ako sa s tým zaobchádza |
|---|---|---|
| Stav materiálu a súčiastky | Zliatina, tepelné spracovanie, tvrdosť, vstupná drsnosť, geometria a predchádzajúce operácie | Definovať kvalifikovanú skupinu a zakázať neposudzované substitúcie |
| Stav média | Materiál, rozloženie veľkostí, tvrdosť, tvar, prevádzkový mix, kontaminácia a dopĺňanie | Stanoviť limity obstarávania, prevádzkového mixu, kontroly a reakcií |
| Energia a dodávka | Tlak vzduchu, rýchlosť kolesa, hmotnostný prietok média, stav trysky alebo kolesa a profil prúdu | Preskúmajte vzájomné pôsobenie a riaďte skutočné usporiadanie zariadenia |
| Geometria a pohyb | Vzdialenosť, uhol, posuv, rotácia, zotrvanie, indexovanie, poloha upínacieho prípravku a tieňovanie | Kvalifikujte mapu úpravy a reprezentatívne prvky s najhorším prístupom |
| Zariadenie a prostredie | Identita stroja, opotrebenie, kvalita vzduchu, účinnosť separátora, teplota a stav údržby | Definujte základný stav, preventívne kontroly a spúšťače zmien |
| Reakcia a akceptácia | Almenova intenzita, pokrytie, drsnosť, rozmery, poškodenie, zvyškové napätie a reprezentatívna únava | Použite viacero reakcií; žiadny jeden výstup nenahrádza ostatné |
Tabuľka 1. Okno prepája riadené vstupy, rušivé premenné a niekoľko nezávislých reakcií.
Ktoré reakcie musia definovať prijateľnosť?
Minimálne použite výstupy procesu požadované riadenou úlohou: zvyčajne Almenovu intenzitu a pokrytie komponentov spolu so špecifikovanými limitmi povrchu, poškodenia, rozmerov a čistoty. V závislosti od aplikácie môže kvalifikácia zahŕňať aj drsnosť, profil, hĺbku zvyškového napätia, deformáciu, mikroštruktúru, kompatibilitu povlaku alebo reprezentatívny výkon pri únave.
Kombinácia parametrov je prijateľná iba vtedy, ak sú všetky požadované reakcie v súlade. Vysoké tlakové zvyškové napätie neospravedlňuje nadmernú drsnosť; úplné pokrytie neospravedlňuje odštiepený okraj; platný Almenov výsledok nepreukazuje prístup k vybraniu.
Prečo sa musia posudzovať interakcie parametrov?
Tlak vzduchu mení zrýchlenie častíc, ale jeho vplyv závisí od geometrie trysky, kapacity vzduchu, hmotnostného prietoku média, veľkosti média, stavu a vzdialenosti hadice. Rýchlosť kolesa interaguje s prietokom média, stavom lopatky, polohou horúceho bodu a pohybom súčiastky. Rýchlosť posuvu interaguje so šírkou prúdu, prekrytím a počtom prechodov.
Zmena jedného faktora naraz môže tieto interakcie prehliadnuť a môže viesť k protichodným limitom. Štruktúrované inžinierske skúšky alebo návrh experimentov môžu odhadnúť hlavné účinky, interakcie a zakrivenie za predpokladu, že rozsahy faktorov sú technicky bezpečné a merania sú schopné.

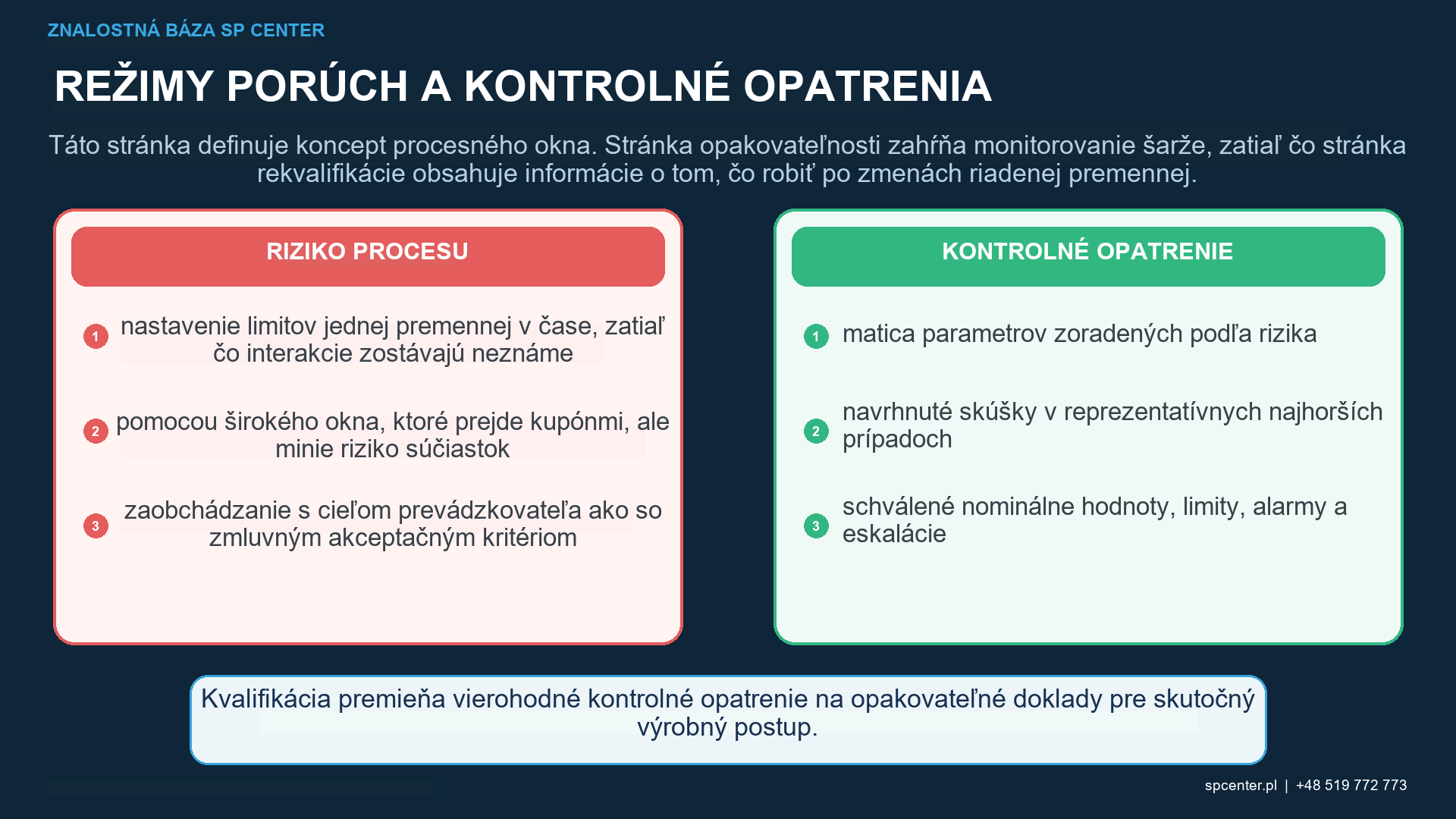

Ako sa vyvíja obhájiteľné okno procesu?
| Kvalifikačná fáza | Požadovaná práca | Doklady o rozhodnutí |
|---|---|---|
| 1. Rozsah a požiadavky | Identifikujte skupinu dielov, výkres, špecifikáciu, kritické zóny, výnimky a reklamáciu servisu | Schválené vyhlásenie o probléme a akceptačná matica |
| 2. Pripravenosť na meranie | Potvrďte rozlíšenie, prípadne odchýlku, opakovateľnosť a reprodukovateľnosť kritických meraní | Merania dokážu rozlíšiť zmysluplné rozdiely v procese |
| 3. Skríning rizika a premenných | Mapovanie režimov zlyhania, interakcií, praktických obmedzení a rozsahov bezpečných pokusov | Prioritné faktory a plán chránených pokusov |
| 4. Štruktúrovaný vývoj | Použite inžinierske skúšky alebo DOE na odhad hlavných účinkov, interakcií a zakrivenia v rámci bezpečných hraníc | Kandidátska oblasť podložená údajmi, a nie jednofaktorovými predpokladmi |
| 5. Hraničné a potvrdzovacie skúšky | Spochybňujte relevantné kombinácie hraníc na reprezentatívnom materiáli a geometrii s obmedzením | Každá deklarovaná hranica spĺňa všetky kritériá prijatia s opakovanými pokusmi |
| 6. Uvoľnenie a spôsobilosť | Vyberte nominálne nastavenia a prevádzkové limity, potvrďte opakovateľnosť a zdokumentujte oprávnenie na zmenu | Schválená receptúra, kontrolný plán a správa o sledovateľnej kvalifikácii |
Tabuľka 2. Vývoj okna pokračuje od požiadaviek a pripravenosti na meranie až po riadené uvoľnenie do výroby.
Hraničné skúšky neznamenajú slepé posielanie cenných súčiastok do každého matematického extrému. Skúšky vyžadujú kontrolu rizík, kritériá bezpečného zastavenia, vhodné vzorky alebo obetované súčiastky, zadržanie výrobku a schválené rozhodnutia o ďalšom postupe. Testujte kombinácie, ktoré podporujú deklarovanú oblasť, vrátane relevantných rohov interakcie nízko-nízko, nízko-vysoko a iných rohov interakcie, kde je to technicky zmysluplné.
Ako sa používa Almenova intenzita a saturácia?
SAE J442 a J443 definujú nástroje a postupy na určenie a overenie intenzity guľôčkovania. SAE J2597 sa zaoberá počítačom generovanými krivkami saturácie. Platná krivka patrí do definovaného Almenovho usporiadania a expozičnej sekvencie a musí sa vyhodnotiť podľa platných požiadaviek.
Údaje o intenzite môžu ukázať odozvu prúdu na vybrané vstupy, ale Almenov pásik nie je komponent. Geometria komponentu, materiál, tvrdosť, uhol dopadu a prístup k upínaciemu prípravku môžu zmeniť lokálnu odozvu. Použite Almenovu kontrolu ako jednu vrstvu okna, nie ako kompletnú kvalifikáciu aplikácie.
Ako sa zahŕňa pokrytie a stav komponentov?
SAE J2277 sa zaoberá určovaním stupňa pokrytia. Kvalifikované procesné okno musí preukázať, že celá zóna úpravy dosahuje predpísaný stupeň pokrytia bez neprijateľnej kumulovanej expozície, vynechaných zatienených oblastí alebo zasiahnutia vylúčených zón. Viacpolohový alebo viacprechodový postup sa musí posudzovať ako celková história expozície.
Drsnosť povrchu, zmena rozmerov, integrita hrán a čistota často tvoria hornú praktickú hranicu skôr ako Almenova intenzita. Preto najsilnejšie alebo najrýchlejšie nastavenie nie je automaticky najrobustnejším výrobným nastavením.
Aká je úloha meracej schopnosti a neistoty?
Úzke okno nemožno obhájiť meracím systémom, ktorého variácia je porovnateľná s povoleným rozsahom. Rozlíšenie, opakovateľnosť, reprodukovateľnosť, stav kalibrácie, miesto odberu vzoriek a metóda operátora musia byť vhodné pre rozhodnutie. V prípadoch, kde je relevantné odchýlenie alebo deštruktívne rezanie, je potrebné kontrolovať aj referenčné metódy a prípravu vzoriek.
Hranice kvalifikácie by mali byť stanovené spolu s údajmi, opakovaniami a neistotou použitými na ich podporu. V rámci tejto hranice sa potom môže umiestniť prevádzková rezerva podľa rizika a kapacity. Neexistuje univerzálne desaťpercentné alebo podobné ochranné pásmo.

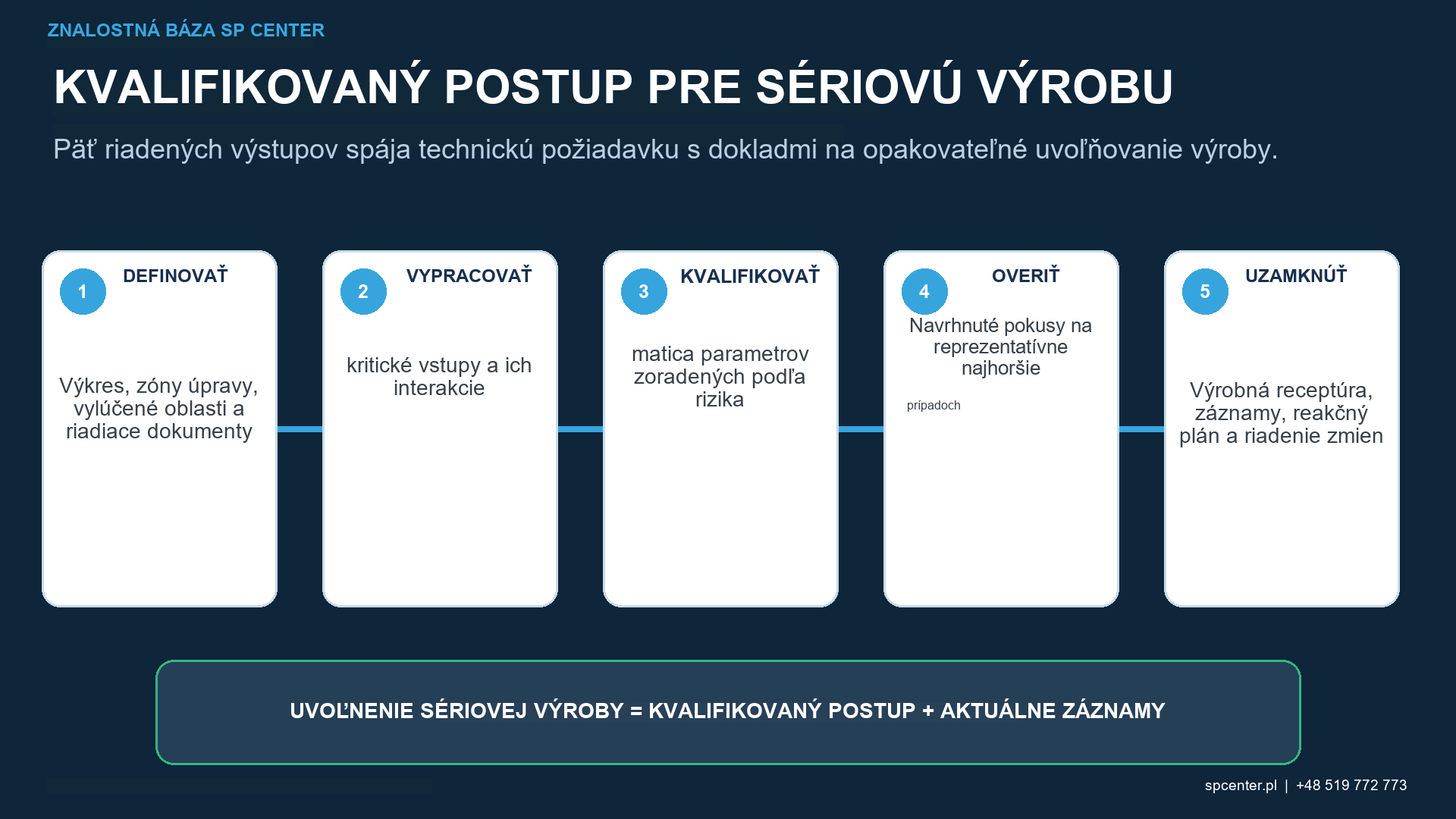

Ako sa schválené okno prenesie do výroby?
| Výrobný prvok | Čo musí byť definované | Požadovaná reakcia |
|---|---|---|
| Nominálny recept a revízia | Stroj, program, upínací prípravok, médium, sekvencia, nastavené hodnoty a skupina dielov | Zabránenie použitiu zastaranej alebo neschválenej konfigurácie |
| Prevádzkové limity | Monitorované limity pre kritické vstupy a výstupy vrátane vzorkovania a frekvencie údajov | Alarm, zastavenie alebo zadržanie podľa schváleného reakčného plánu |
| Kontrola média | Identita šarže, stav prevádzkovej zmesi, dopĺňanie, separátor a kontroly kontaminácie | Oddelenie média a produktu, ak je identita alebo stav neistý |
| Overenie zariadenia | Trysky, kolesá, regulátory prietoku, senzory, pohyb, prípravky, stav údržby a kalibrácie | Obnoviť overený stav a posúdiť produkt od poslednej akceptovateľnej kontroly |
| Uvoľnenie dielu | Požiadavky na intenzitu, pokrytie, povrch, rozmery, čistotu a záznamy | Nepoužívať zodpovedajúci Almenov výsledok na prepísanie neúspešného prijatia komponentu |
| Kontrola zmien | Spúšťače pre kontrolu, obmedzené potvrdenie alebo úplnú rekvalifikáciu | Získať autorizáciu pred použitím zmenenej konfigurácie vo výrobe |
Tabuľka 3. Kvalifikácia sa stáva kontrolou výroby iba vtedy, keď sú prepojené pravidlá receptúry, monitorovania a reakcií.
Počítačové monitorovanie zlepšuje sledovateľnosť iba vtedy, keď sú kvalifikované umiestnenia senzorov, škálovanie, logika alarmov, uchovávanie údajov a riadenie obtoku. Zaznamenaná hodnota tlaku alebo prietoku nedokazuje, že senzor meral relevantný stav alebo že tryska a upínací prípravok boli správne umiestnené.
Ktoré zmeny spochybňujú procesné okno?
Zmeny stroja, trysky, kolesa, prívodu vzduchu, zdroja alebo veľkosti média, riadenia prevádzkovej zmesi, programu, dráhy robota, upínacieho prípravku, geometrie dielu, stavu materiálu, tepelného spracovania, maskovania, metódy kontroly alebo riadiacej požiadavky môžu spochybniť doklady. Schválený postup zmeny rozhoduje o tom, či je potrebné preskúmanie dokumentácie, obmedzené potvrdenie alebo úplná rekvalifikácia.
Zmenený stav nezahrňte priemerovaním do údajov bežnej výroby. Určte presnú zmenu, posúďte dotknuté premenné a ich vzájomné pôsobenie, zadržte neposúdený výrobok a pred uvoľnením získajte oprávnenie.
Čo by mal obsahovať záznam o kvalifikácii?
- Riadený výkres, revízie špecifikácií, skupina dielov a mapa spracovania.
- Základný stav materiálu, tepelného spracovania, médií a zariadení.
- Doklady meracieho systému a stav kalibrácie.
- Analýza rizík, návrh skúšobnej skúšky, surové údaje, vylúčenia a kritériá zastavenia.
- Krivky saturácie, záznamy o pokrytí a výsledky akceptácie komponentov.
- Štatistická alebo inžinierska analýza, zdôvodnenie hraníc a opakované potvrdenia.
- Schválená nominálna receptúra, prevádzkové limity, plán monitorovania a reakcií.
- Spúšťače zmien, autorizácia, revízia správy a uchovávané záznamy.
Uveďte, čo nebolo testované a kde bol použitý technický úsudok. Transparentné obmedzené okno je bezpečnejšie ako široké nezdokumentované tvrdenie.
Často kladené otázky
Čo je to okno procesu guľôčkovania?
Je to schválená viacrozmerná oblasť materiálu, média, zariadenia, energie, geometrie, pohybu a podmienok expozície, ktorá spĺňa všetky definované kritériá akceptácie procesu a komponentu.
Je okno procesu to isté ako zoznam tolerancií stroja?
Nie. Nezávislé tolerancie môžu povoliť netestovanú kombináciu. Okno procesu zohľadňuje relevantné interakcie a kombinácie hraníc.
Definuje platná Almenova intenzita okno procesu?
Nie. Je to jedna odpoveď. Pokrytie, stav povrchu a rozmerov, limity poškodenia a všetky požadované doklady o aplikácii musia byť tiež v súlade.
Musí byť testovaná každá možná kombinácia parametrov?
Nie nevyhnutne. Na výber informatívnych a bezpečných kombinácií použite analýzu rizík, znalosti procesu a vhodný experimentálny návrh a potom potvrďte deklarované hranice.
Prečo sú nominálne nastavené hodnoty zvyčajne v rámci kvalifikačnej hranice?
Vnútorná prevádzková rezerva dokáže absorbovať bežné merania a odchýlky procesu. Jej veľkosť musí zodpovedať dokladom, schopnostiam a riziku, nie univerzálnemu percentuálnemu kritériu.
Môže sa okno vyvinuté na plochých útržkoch použiť pre zložité diely?
Iba ak je preukázaná reprezentatívnosť. Prístup, uhol, kontakt s upínacím prípravkom, zakrivenie, odozva hrany a lokálna akceptácia môžu vyžadovať potvrdenie komponentu alebo náhrady.
Čo sa stane, keď je jeden parameter mimo svojho prevádzkového limitu?
Dodržujte schválený reakčný plán: podľa potreby zastavte alebo spustite alarm, izolujte postihnutý produkt, obnovte overený stav, posúďte záznamy a získajte oprávnené rozhodnutie o ďalšom postupe.
Kedy si zmena procesného okna vyžaduje rekvalifikáciu?
Pred použitím vo výrobe skontrolujte zmeny stroja, dodávacieho systému, média, programu, upínacieho prípravku, skupiny materiálov, geometrie, špecifikácie alebo metódy akceptácie podľa schválených pravidiel riadenia zmien.
Kľúčové poznatky
- Okno procesu je viacrozmerné a zohľadňuje interakcie.
- Každý požadovaný výstup musí zodpovedať deklarovanej hranici.
- Oddeľte hranice kvalifikácie, nominálne nastavenia a prevádzkové limity výroby.
- Pred interpretáciou malých procesných rozdielov overte systém merania.
- Použite kontrolované hraničné skúšky a reprezentatívnu geometriu.
- Prepojte schválené okno s monitorovaním, reakciou a riadením zmien.
Súvisiace príručky SP Center
- Optimalizácia parametrov guľôčkovania pomocou návrhu experimentov
- Ako stav stroja ovplyvňuje kvalitu procesu
- Prípravky na guľôčkovanie
- Krivka nasýtenia guľôčkovaním
Technické referencie
1. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE AMS2432E: Počítačom monitorované guľôčkovanie, revízia z októbra 2022
4. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
5. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
7. SAE J2597_201709: Počítačom generované krivky nasýtenia pri guľôčkovaní
8. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
10. Tange, Štúdia optimalizácie procesu guľôčkovania, SAE 2005-32-0087
Poznámka k normám a dokladom: Technické dokumenty sa týkajú ich uvedených médií, pružín alebo aplikácií. Ilustrujú interakciu a optimalizáciu premenných, nie univerzálne okno procesu. Použite kompletné kontrolované požiadavky na prácu.
Autor: Paweł Kmieć
Diskutujte o štúdii okna procesu guľôčkovania: +48 519 772 773 | biuro@spcenter.pl
