Einen mehrdimensionalen, nachweisgestützten Arbeitsbereich definieren, der Wechselwirkungen berücksichtigt und Intensität, Bedeckungsgrad sowie Bauteilabnahme gleichzeitig erfüllt

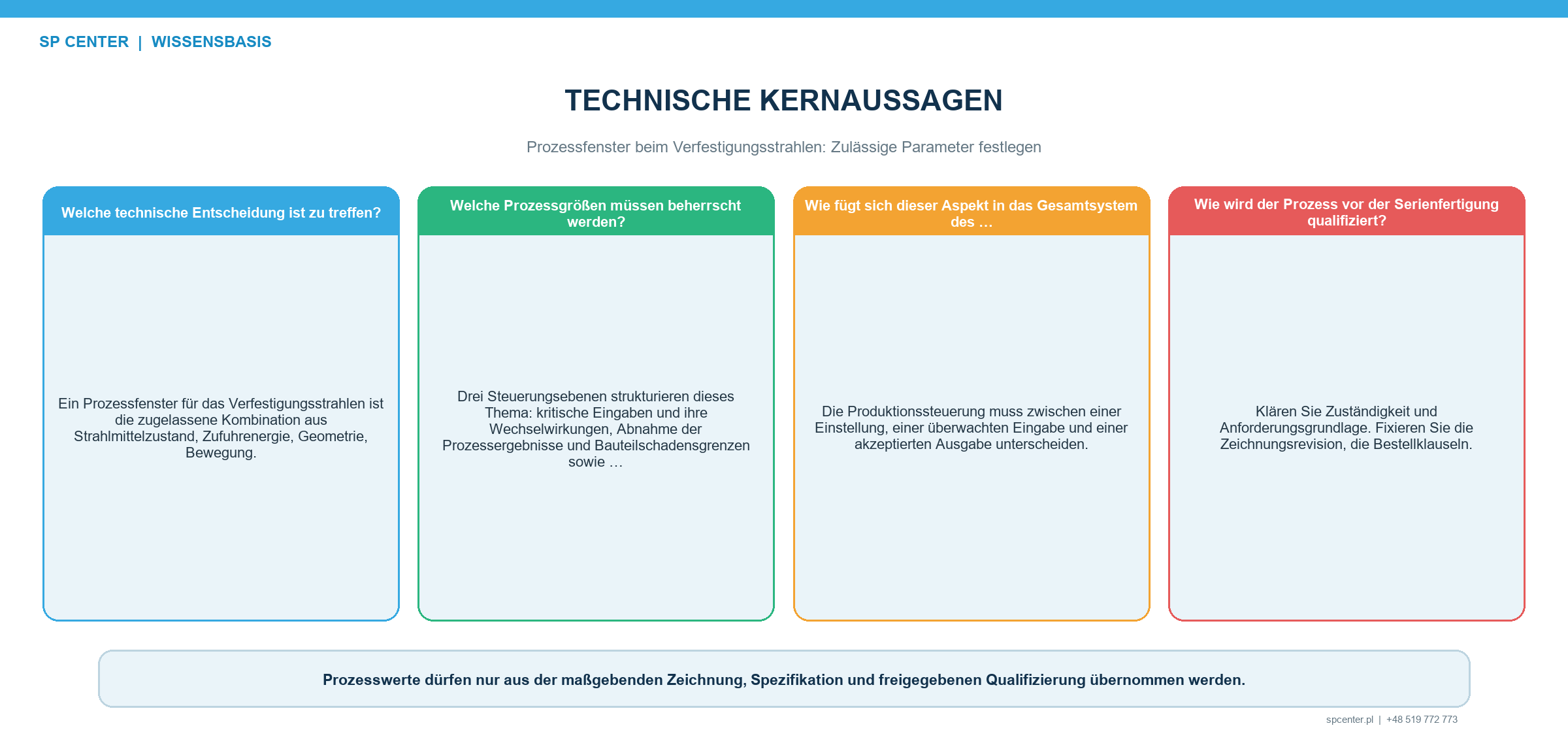

Ein Prozessfenster beim Verfestigungsstrahlen ist die freigegebene Kombination aus Werkstoffzustand, Strahlmittel, Förderenergie, Strahlgeometrie, Bewegung, Exposition und Anlagenzustand, die alle geforderten Ergebnisse erzeugt. Es ist keine Sammlung voneinander unabhängiger Mindest- und Höchstwerte. Sind Druck, Strahlmittelmassenstrom, Düsenabstand und Vorschub einzeln zulässig, ihre gemeinsame Randkombination jedoch nicht bewertet, kann das freigegebene Programm trotzdem einen nichtkonformen Zustand enthalten.
Wie unterscheidet sich ein Prozessfenster von einem Programm?
Das Programm enthält die Nennkonfiguration zur Bearbeitung eines Bauteils. Das Prozessfenster beschreibt den qualifizierten Bereich um diese Konfiguration. Betriebsgrenzen der Serie können enger als die nachgewiesene Qualifikationsgrenze sein, um einen begründeten Abstand für Prozess- und Messstreuung bereitzustellen.
Zeichnung, maßgebende Spezifikation und Kundenforderungen bleiben Quelle der verbindlichen Abnahme. Eine Entwicklungsstudie darf Intensitätsbereich oder Strahlmittel nicht stillschweigend ändern und keine vorgeschriebene Bedeckungsgradforderung ersetzen. Jede Alternative benötigt die zutreffende technische und kundenseitige Genehmigung.
| Variablenklasse | Beispiele | Behandlung |
|---|---|---|
| Werkstoff- und Bauteilzustand | Legierung, Wärmebehandlung, Härte, Eingangsrauheit, Geometrie und vorausgegangene Arbeitsgänge | Qualifizierte Familie definieren und nicht bewertete Ersetzungen ausschließen |
| Strahlmittelzustand | Werkstoff, Größenverteilung, Härte, Form, Betriebsmischung, Verunreinigung und Nachspeisung | Beschaffungs-, Betriebsmischungs-, Prüf- und Reaktionsgrenzen festlegen |
| Energie und Förderung | Luftdruck, Schleuderraddrehzahl, Strahlmittelmassenstrom, Düsen- oder Schleuderradzustand und Strahlprofil | Wechselwirkungen untersuchen und tatsächliche Anlagenroute lenken |
| Geometrie und Bewegung | Abstand, Winkel, Vorschub, Drehung, Verweilzeit, Taktung, Vorrichtungsposition und Abschattung | Behandlungsplan und repräsentative schwer zugängliche Merkmale qualifizieren |
| Anlage und Umgebung | Maschinenidentität, Verschleiß, Luftqualität, Separatorwirkung, Temperatur und Instandhaltungszustand | Ausgangszustand, vorbeugende Lenkung und Änderungsauslöser definieren |
| Ergebnis und Abnahme | Almen-Intensität, Bedeckungsgrad, Rauheit, Maße, Schäden, Eigenspannung und repräsentative Ermüdung | Mehrere Ergebnisse verwenden; keines ersetzt die übrigen |
Tabelle 1. Das Fenster verbindet gelenkte Eingangsgrößen, Störgrößen und mehrere voneinander unabhängige Ergebnisse.
Welche Ergebnisse definieren die Zulässigkeit?
Mindestens gelten die in den gelenkten Auftragsunterlagen geforderten Prozessergebnisse: in der Regel Almen-Intensität und Bedeckungsgrad am Bauteil sowie vorgeschriebene Oberflächen-, Schadens-, Maß- und Sauberkeitsgrenzen. Je nach Anwendung können Rauheit, Profil, Eigenspannungstiefe, Verzug, Gefüge, Beschichtungsverträglichkeit oder repräsentative Ermüdungsleistung hinzukommen.
Eine Parameterkombination ist nur zulässig, wenn alle geforderten Ergebnisse konform sind. Hohe Druckeigenspannung entschuldigt keine übermäßige Rauheit; vollständiger Bedeckungsgrad keinen Kantenausbruch; ein gültiges Almen-Ergebnis belegt keinen Zugang zu einem vertieften Merkmal.
Warum müssen Wechselwirkungen zwischen Parametern bewertet werden?
Luftdruck verändert die Partikelbeschleunigung, seine Wirkung hängt jedoch von Düsengeometrie, Luftleistung, Strahlmittelmassenstrom, Strahlmittelgröße, Schlauchzustand und Abstand ab. Schleuderraddrehzahl wirkt mit Strahlmittelmassenstrom, Schaufelzustand, Auftreffpunkt und Bauteilbewegung zusammen. Vorschub wirkt mit Strahlbreite, Überlappung und Anzahl der Übergänge zusammen.
Eine Änderung jeweils nur eines Faktors kann solche Wechselwirkungen übersehen und widersprüchliche Grenzen erzeugen. Strukturierte technische Versuche oder statistische Versuchsplanung können Haupteffekte, Wechselwirkungen und Krümmung schätzen, wenn die Faktorbereiche technisch sicher und die Messungen fähig sind.

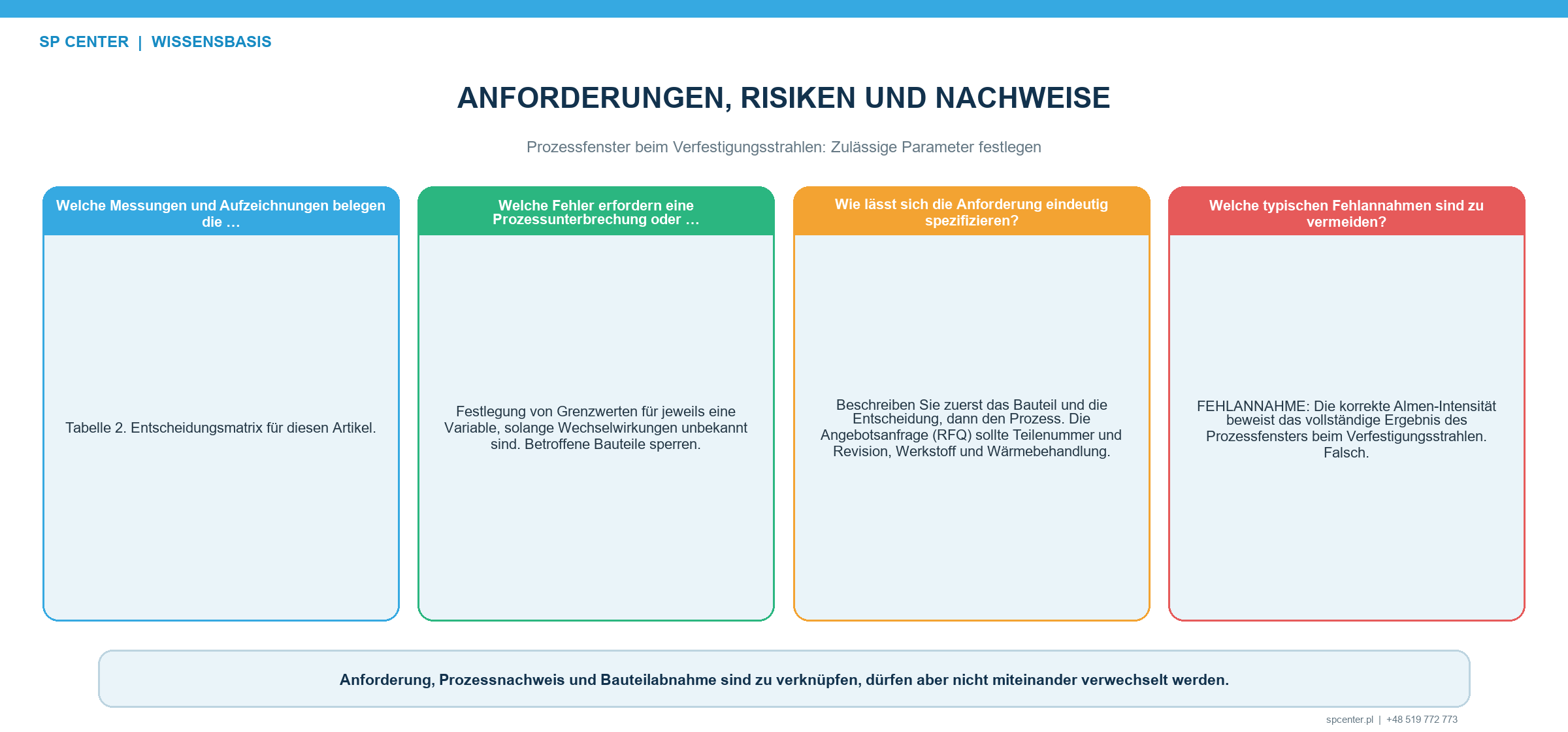

Wie wird ein belastbares Prozessfenster entwickelt?
| Qualifizierungsphase | Erforderliche Arbeit | Entscheidungsnachweis |
|---|---|---|
| 1. Umfang und Forderungen | Bauteilfamilie, Zeichnung, Spezifikation, kritische Zonen, Ausschlüsse und Einsatzbehauptung bestimmen | Freigegebene Aufgabenstellung und Abnahmematrix |
| 2. Messbereitschaft | Auflösung, gegebenenfalls systematische Abweichung, Wiederhol- und Vergleichspräzision kritischer Messungen bestätigen | Messungen können bedeutsame Prozessunterschiede erkennen |
| 3. Risiko und Variablenauswahl | Fehlerarten, Wechselwirkungen, praktische Grenzen und sichere Versuchsbereiche abbilden | Priorisierte Faktoren und abgesicherter Versuchsplan |
| 4. Strukturierte Entwicklung | Technische Versuche oder statistische Versuchsplanung zur Schätzung von Haupteffekten, Wechselwirkungen und Krümmung innerhalb sicherer Grenzen | Durch Daten statt Einfaktorannahmen gestützter Kandidatenbereich |
| 5. Rand- und Bestätigungsversuche | Relevante Randkombinationen an repräsentativem Werkstoff und Geometrie unter Eingrenzung prüfen | Jede beanspruchte Grenze erfüllt alle Abnahmekriterien bei Wiederholungsversuchen |
| 6. Freigabe und Fähigkeit | Nenneinstellungen und Betriebsgrenzen wählen, Wiederholbarkeit bestätigen und Änderungsbefugnis dokumentieren | Freigegebenes Programm, Prozesslenkungsplan und rückverfolgbarer Qualifizierungsbericht |
Tabelle 2. Die Fensterentwicklung führt von Forderungen und Messbereitschaft zur gelenkten Serienfreigabe.
Randversuche bedeuten nicht, wertvolle Bauteile unkontrolliert jedem mathematischen Extrem auszusetzen. Erforderlich sind Risikoprüfung, sichere Abbruchkriterien, geeignete Proben oder Opferteile, Produkteingrenzung und befugte Entscheidungen. Geprüft werden Kombinationen, die den beanspruchten Bereich stützen, darunter technisch sinnvolle Kombinationen niedriger und hoher Faktorstufen sowie weitere wechselwirkungsrelevante Randpunkte.
Wie werden Almen-Intensität und Sättigung verwendet?
SAE J442 und J443 definieren Prüfmittel und Verfahren zur Bestimmung und Verifizierung der Strahlintensität. SAE J2597 behandelt rechnergestützte Sättigungskurven. Eine gültige Kurve gehört zu einer definierten Almen-Anordnung und Expositionsfolge und wird nach den maßgebenden Forderungen ausgewertet.
Intensitätsdaten zeigen die Reaktion des Strahls auf ausgewählte Eingangsgrößen, der Almenstreifen ist jedoch nicht das Bauteil. Geometrie, Werkstoff, Härte, Auftreffwinkel und Vorrichtungszugang können die örtliche Antwort verändern. Almen-Kontrolle ist eine Ebene des Fensters, nicht die vollständige Anwendungsqualifizierung.
Wie werden Bedeckungsgrad und Bauteilzustand einbezogen?
SAE J2277 behandelt die Bestimmung des Bedeckungsgrads. Das qualifizierte Fenster zeigt, dass die gesamte Behandlungszone den vorgeschriebenen Bedeckungsgrad ohne unzulässige kumulative Exposition, abgeschattete Fehlstellen oder Bearbeitung ausgeschlossener Zonen erreicht. Eine Mehrlagen- oder Mehrfachübergangsroute wird als gesamte Expositionshistorie bewertet.
Oberflächenrauheit, Maßänderung, Kantenintegrität und Sauberkeit bilden häufig die obere praktische Grenze, bevor die Almen-Intensität sie erreicht. Deshalb ist die stärkste oder schnellste Einstellung nicht automatisch die robusteste Produktionseinstellung.
Welche Rolle spielen Messfähigkeit und Unsicherheit?
Ein enges Fenster ist mit einem Messsystem, dessen Streuung in der Größenordnung des zulässigen Bereichs liegt, nicht belastbar. Auflösung, Wiederhol- und Vergleichspräzision, Kalibrierstatus, Probenort und Bedienverfahren müssen zur Entscheidung passen. Wo systematische Abweichung oder zerstörender Schichtabtrag relevant ist, werden auch Referenzverfahren und Probenpräparation gelenkt.
Qualifikationsgrenzen werden zusammen mit Daten, Wiederholungsversuchen und der sie stützenden Unsicherheit angegeben. Danach kann abhängig von Risiko und Fähigkeit ein Betriebsabstand innerhalb der Grenze festgelegt werden. Einen allgemeinen Sicherheitsabstand von zehn Prozent oder ähnlichem gibt es nicht.

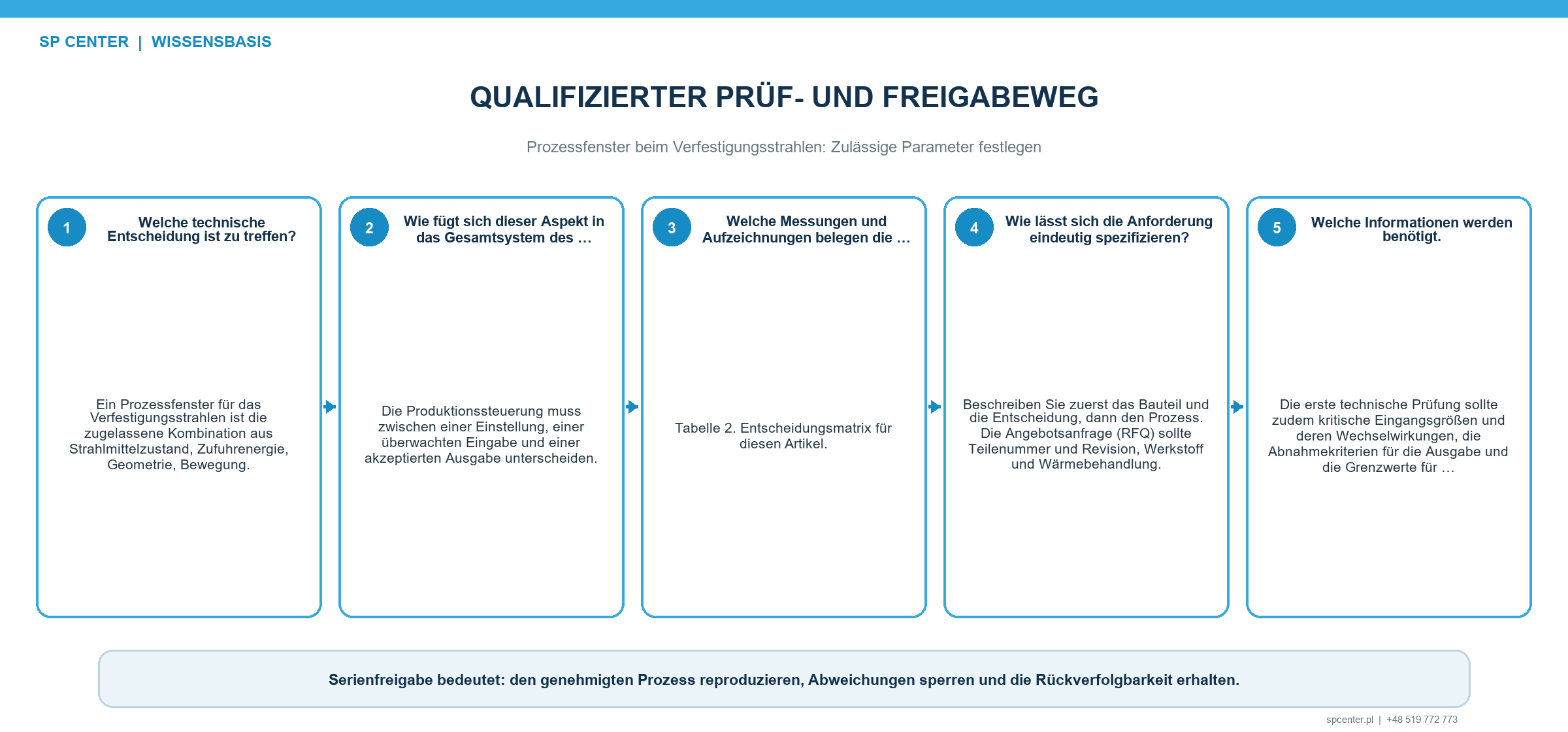

Wie wird das freigegebene Fenster in die Serie übertragen?
| Produktionselement | Festzulegende Inhalte | Erforderliche Reaktion |
|---|---|---|
| Nennprogramm und Revision | Maschine, Programm, Vorrichtung, Strahlmittel, Reihenfolge, Einstellwerte und Bauteilfamilie | Veraltete oder nicht freigegebene Konfiguration verhindern |
| Betriebsgrenzen | Überwachungsgrenzen kritischer Eingangs- und Ergebnisgrößen einschließlich Stichprobe und Datenhäufigkeit | Nach freigegebenem Reaktionsplan warnen, stoppen oder eingrenzen |
| Strahlmittellenkung | Losidentität, Betriebsmischung, Nachspeisung, Separator und Verunreinigungsprüfung | Strahlmittel und Produkt absondern, wenn Identität oder Zustand unklar ist |
| Anlagenverifizierung | Düsen, Schleuderräder, Durchflussregelung, Sensoren, Bewegung, Vorrichtungen, Instandhaltung und Kalibrierstatus | Verifizierten Zustand wiederherstellen und Produkt seit letzter zulässiger Prüfung bewerten |
| Bauteilfreigabe | Intensitäts-, Bedeckungsgrad-, Oberflächen-, Maß-, Sauberkeits- und Nachweisforderungen | Konformes Almen-Ergebnis nicht zum Überstimmen einer fehlerhaften Bauteilabnahme verwenden |
| Änderungslenkung | Auslöser für Prüfung, begrenzte Bestätigung oder vollständige Requalifizierung | Vor Serieneinsatz der geänderten Konfiguration Genehmigung einholen |
Tabelle 3. Aus Qualifizierung wird erst dann Serienlenkung, wenn Programm, Überwachung und Reaktionsregeln verbunden sind.
Rechnerüberwachung verbessert die Rückverfolgbarkeit nur, wenn Sensorort, Skalierung, Alarmlogik, Datenspeicherung und Überbrückungsschutz qualifiziert sind. Ein aufgezeichneter Druck- oder Durchflusswert belegt weder, dass der Sensor die maßgebende Bedingung erfasst hat, noch dass Düse und Vorrichtung richtig positioniert waren.
Welche Änderungen stellen das Prozessfenster infrage?
Änderungen an Maschine, Düse, Schleuderrad, Luftversorgung, Strahlmittelquelle oder -größe, Betriebsmischungslenkung, Programm, Roboterbahn, Vorrichtung, Bauteilgeometrie, Werkstoffzustand, Wärmebehandlung, Maskierung, Prüfverfahren oder maßgebender Forderung können die Nachweise infrage stellen. Das freigegebene Änderungsverfahren entscheidet zwischen Dokumentenprüfung, begrenzter Bestätigung und vollständiger Requalifizierung.
Ein geänderter Zustand darf nicht durch Mittelung mit laufenden Produktionsdaten verschleiert werden. Die konkrete Änderung sowie betroffene Variablen und Wechselwirkungen werden identifiziert, nicht bewertetes Produkt wird eingegrenzt und vor der Freigabe wird die erforderliche Genehmigung eingeholt.
Was enthält der Qualifizierungsnachweis?
- Gelenkte Zeichnung und Spezifikationsstände, Bauteilfamilie und Behandlungsplan.
- Werkstoff-, Wärmebehandlungs-, Strahlmittel- und Anlagenbasis.
- Nachweis des Messsystems und Kalibrierstatus.
- Risikoanalyse, Versuchsplan, Rohdaten, Ausschlüsse und Abbruchkriterien.
- Sättigungskurven, Bedeckungsgradaufzeichnungen und Bauteilabnahme.
- Statistische oder technische Auswertung, Grenzbegründung und Wiederholungsbestätigungen.
- Freigegebenes Nennprogramm, Betriebsgrenzen, Überwachung und Reaktionsplan.
- Änderungsauslöser, Genehmigung, Berichtsrevision und Aufbewahrung.
Nicht geprüfte Bereiche und eingesetztes technisches Ermessen werden ausdrücklich genannt. Ein transparent begrenztes Fenster ist sicherer als eine breite unbelegte Aussage.
Häufig gestellte Fragen
Was ist ein Prozessfenster beim Verfestigungsstrahlen?
Es ist der freigegebene mehrdimensionale Bereich aus Werkstoff, Strahlmittel, Anlage, Energie, Geometrie, Bewegung und Exposition, der alle definierten Prozess- und Bauteilabnahmekriterien erfüllt.
Ist das Prozessfenster dasselbe wie eine Liste von Maschinentoleranzen?
Nein. Unabhängige Toleranzen können eine ungeprüfte Kombination zulassen. Ein Prozessfenster berücksichtigt maßgebende Wechselwirkungen und Randkombinationen.
Definiert eine gültige Almen-Intensität das Prozessfenster?
Nein. Sie ist ein Ergebnis. Bedeckungsgrad, Oberflächen- und Maßzustand, Schadensgrenzen und geforderte Anwendungsnachweise müssen ebenfalls konform sein.
Muss jede mögliche Parameterkombination geprüft werden?
Nicht zwingend. Risikoanalyse, Prozesswissen und ein geeigneter Versuchsplan wählen aussagekräftige und sichere Kombinationen aus; anschließend werden die beanspruchten Grenzen bestätigt.
Warum liegen Nenneinstellungen meist innerhalb der Qualifikationsgrenze?
Ein innerer Betriebsabstand kann normale Prozess- und Messstreuung aufnehmen. Seine Größe folgt Nachweis, Prozessfähigkeit und Risiko, nicht einem allgemeinen Prozentsatz.
Darf ein an ebenen Proben entwickeltes Fenster für komplexe Bauteile gelten?
Nur bei nachgewiesener Repräsentativität. Zugang, Winkel, Vorrichtungskontakt, Krümmung, Kantenantwort und örtliche Abnahme können Bauteil- oder Ersatzgeometrieversuche erfordern.
Was geschieht bei Überschreitung einer Betriebsgrenze?
Der freigegebene Reaktionsplan gilt: erforderlichenfalls warnen oder stoppen, betroffenes Produkt eingrenzen, verifizierten Zustand wiederherstellen, Aufzeichnungen bewerten und befugte Entscheidung einholen.
Wann erfordert eine Änderung des Prozessfensters eine Requalifizierung?
Änderungen an Maschine, Fördersystem, Strahlmittel, Programm, Vorrichtung, Werkstofffamilie, Geometrie, Spezifikation oder Abnahmemethode werden vor dem Serieneinsatz nach den freigegebenen Änderungsregeln bewertet.
Die wichtigsten Punkte
- Ein Prozessfenster ist mehrdimensional und berücksichtigt Wechselwirkungen.
- An jeder beanspruchten Grenze müssen alle Ergebnisse konform sein.
- Qualifikationsgrenze, Nenneinstellung und Betriebsgrenze der Serie trennen.
- Messsystem vor der Auswertung kleiner Prozessunterschiede verifizieren.
- Gelenkte Randversuche und repräsentative Geometrie verwenden.
- Das freigegebene Fenster mit Überwachung, Reaktion und Änderungslenkung verbinden.
Weiterführende Leitfäden von SP Center
- Parameter mit statistischer Versuchsplanung optimieren
- Einfluss des Maschinenzustands auf die Prozessqualität
- Vorrichtungen für das Verfestigungsstrahlen
- Sättigungskurve beim Verfestigungsstrahlen
Technische Quellen
1. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022
4. SAE J2441_202511: Shot Peening, stabilized November 2025
5. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
6. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
7. SAE J2597_201709: Computer Generated Shot Peening Saturation Curves
8. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
10. Tange, Study on Optimizing a Shot-Peening Process, SAE 2005-32-0087
Hinweis zu Normen und Nachweisen: Die Fachbeiträge betreffen ihre angegebenen Strahlmittel, Federwerkstoffe oder Anwendungen. Sie veranschaulichen Wechselwirkungen und Optimierung, definieren jedoch kein allgemeines Prozessfenster. Maßgebend sind vollständige gelenkte Auftragsforderungen.
