Kontrolujte opotrebovanie pri dodávaní média, jeho regenerácii, pohybe a monitorovaní a potom overte údržbu oproti kvalifikovanej základnej línii guľôčkovania.

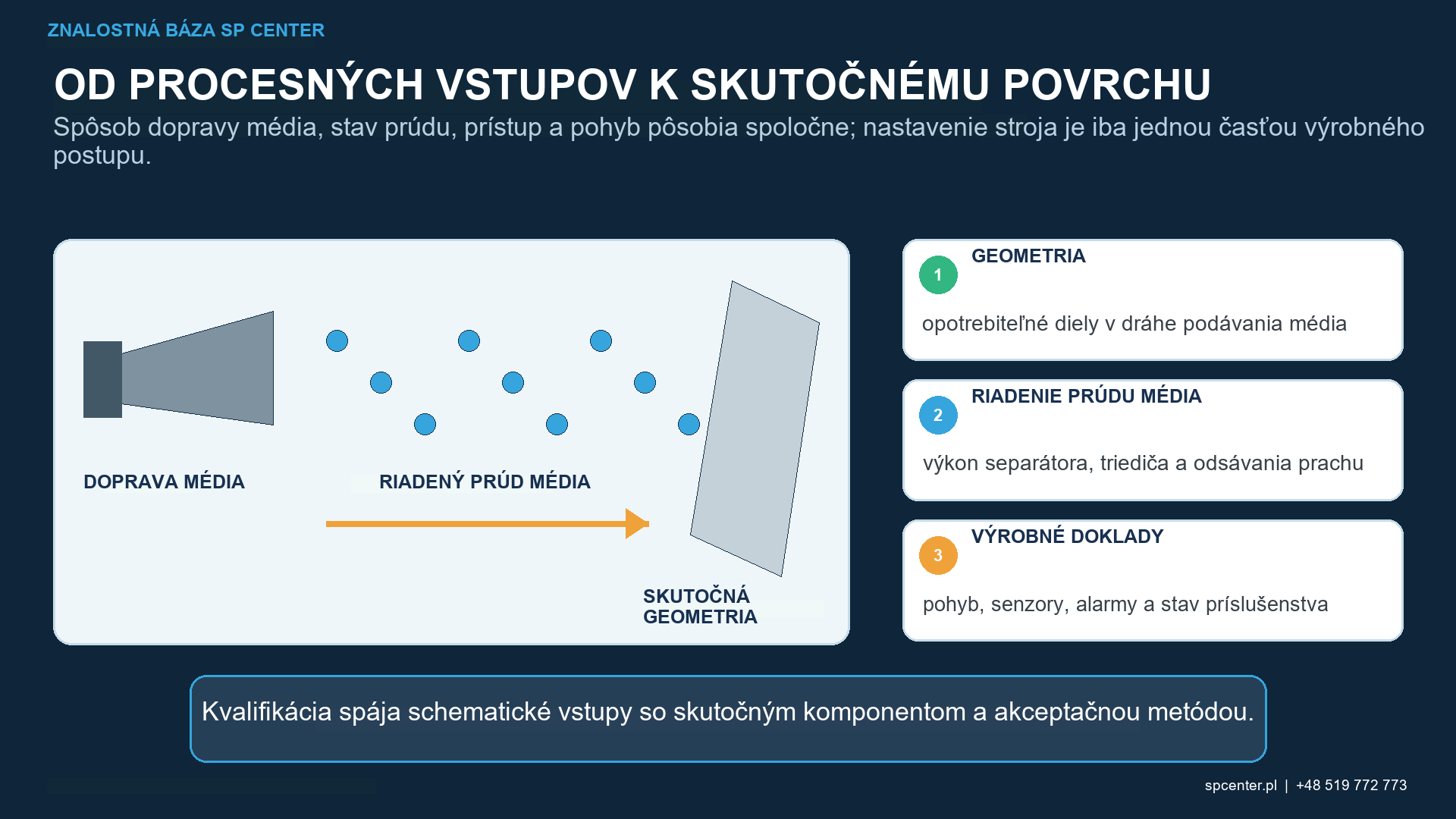

Stav guľôčkovacieho zariadenia ovplyvňuje fyzický prúd média, ktorý dopadá na súčiastku. Opotrebované dýzy, súčasti metacieho kolesa, hadice, dávkovacie zariadenia, separátory, snímače alebo prípravky môžu zmeniť energiu nárazu, prietok média, stopu prúdu, prístup alebo expozíciu, hoci uložený procesný predpis vyzerá správne. Údržba preto patrí do riadenia procesu: jej limity, záznamy a kontroly po údržbe musia byť zviazané s kvalifikovaným zariadením a geometriou súčiastky.
Ktoré podmienky stroja môžu zmeniť kvalitu guľôčkovania?
| Funkcia zariadenia | Podmienka na riadenie | Možný vplyv procesu |
|---|---|---|
| Pneumatické dodávanie | Vrt a profil trysky, hadica, armatúry, regulátor, dávkovacie zariadenie a hmotnostný prietok média | Rýchlosť, prietok, plocha a lokálna intenzita sa môžu meniť |
| Dodávanie kolesami | Rýchlosť kolesa, lopatky, obežné koleso, riadiaca klietka, vložky a podávanie | Vzor rozmetania, rýchlosť a rozloženie média sa môžu meniť |
| Obnova média | Nastavenia separátora alebo klasifikátora, sitá, magnety a odstraňovanie nečistôt | Prevádzková zmes môže obsahovať jemné častice, nadrozmerné častice, úlomky alebo cudzí materiál |
| Prach odsávanie | Prietok vzduchu, diferenčný tlak, kanály, tesnenia a stav zberu | Odstraňovanie jemných častíc, viditeľnosť, upratovanie a stabilita zariadenia sa môžu zhoršiť |
| Manipulácia s dielmi | Vzťažné body upínacích prípravkov, svorky, vôľa, pohyb robota alebo osi a revízia programu | Prístup, uhol, odstup, čas expozície a prekrytie sa môžu zmeniť |
| Monitorovanie | Senzory, blokovania, alarmy, kalibrácia alebo overovanie a zber údajov | Fyzická zmena nemusí byť zistená alebo prepojená s postihnutou dávkou |
Tabuľka 1. Monitorovanie stavu nasleduje po každej funkcii, ktorá vytvára, dodáva, obnovuje, smeruje alebo zaznamenáva mediálny tok.
Uvedené účinky sú prepojené. Opotrebovaná tryska môže zmeniť prietok a rozmer; problém s klasifikátorom môže zmeniť prevádzkovú zmes; vôľa upínacieho prípravku môže posunúť diel z kvalifikovaného prúdu. Stabilná zobrazená hodnota je preto pokynom alebo indikáciou, nie úplným dokladom fyzického stavu komponentu.
Ako opotrebovanie pneumatického zariadenia ovplyvňuje proces?
V pneumatickom systéme môže dôjsť k erodovaniu otvoru trysky a vnútorného profilu. Výsledná zmena môže zmeniť zrýchlenie vzduchu a média, hmotnostný prietok média a tvar dopadovej stopy. Hadice, ohyby, armatúry, tesnenia, regulátory a zariadenia na meranie média môžu obmedzovať, prepúšťať, pulzovať alebo rušiť dodávanie.
Zaznamenajte si typ trysky a schválený rozmerový alebo výkonnostný limit. Skontrolujte celú dráhu, nie len trysku. Tlak, prietok vzduchu a hmotnostný prietok média opisujú rôzne veličiny a žiadna z nich by sa nemala používať ako samostatná náhrada za Almenovu intenzitu alebo pokrytie komponentov.
Ako opotrebovanie kolesa ovplyvňuje proces?
Rýchlosť kolesa, stav lopatiek, obežné koleso, riadiaca klietka, vložky a prívod média ovplyvňujú rýchlosť média a tvar výtoku. Opotrebovanie alebo nesprávna montáž môže posunúť zónu s vysokou energiou alebo rozšíriť rozloženie. Zobrazenie prúdu alebo rýchlosti môže zostať stabilné, zatiaľ čo sa fyzikálny vzorec mení.
Overenie procesu s metacím kolesom preto zahŕňa súčasti a nastavenia, ktoré určujú výstup média z kolesa a polohu súčiastky voči obrazcu prúdu. Pneumatické guľôčkovanie a guľôčkovanie s metacím kolesom nie sú automaticky zameniteľné; každý variant potrebuje vlastný kvalifikovaný východiskový stav a stanovenú reakciu na údržbu.
Prečo sú podmienky separátora, triediča a odsávania prachu dôležité?
Systém regenerácie by mal zachovať kvalifikovanú prevádzkovú zmes média a odstrániť odmietnuté častice a cudzí materiál podľa schváleného postupu. Sitá, triediče, separátory a magnety môžu stratiť účinnosť alebo byť nesprávne nastavené. Výsledkom môže byť nadmerné množstvo jemných častíc, úlomkov, nadrozmerných častíc alebo kontaminácie.
Prietok vzduchu na odsávanie prachu a diferenciálny tlak filtra si tiež vyžadujú kontrolované limity tam, kde ovplyvňujú odstraňovanie jemných častíc alebo prevádzku stroja. Odlučovač prachu nenahrádza kontrolu média. Analýza sita, kontrola tvaru, kontroly kontaminácie a ďalšie odkazované kontroly zostávajú samostatným dokladom.
Ako môžu upínacie prípravky a pohyb vytvárať skrytý posun?
Opotrebovanie vzťažného bodu upínacieho prípravku, uvoľnené svorky, hádzavosť vretena, vôľa robota alebo osi, nesprávny odstup, zmenený uhol, revízia programu alebo vynechaný index môžu zmeniť ošetrovanú dráhu. Chyba môže byť lokálna a nemusí sa objaviť pri Almenovej kontrole vykonanej na inej pozícii.
Použite definovanú referenciu pre polohu upínacieho prípravku, vzťah trysky alebo kolesa, rýchlosť a postupnosť pohybu. Po zásahu overte skutočný výrobný program a smer pohybu; generický suchý cyklus nemôže preukázať kvalifikovaný vzor nárazu na náročnom prvku.

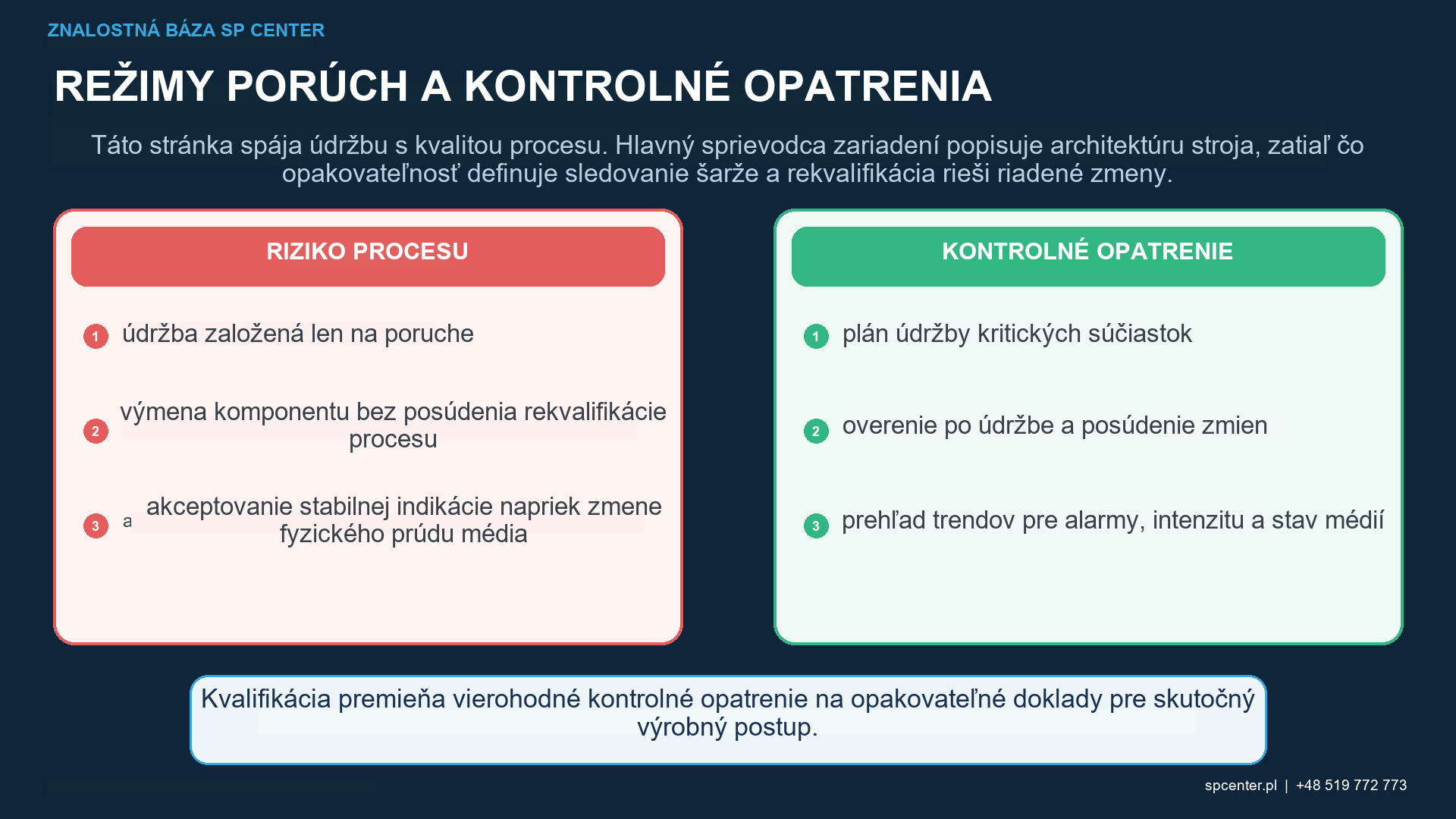

Aké overenie je potrebné po údržbe?
| Údržba | Minimálna technická kontrola | Overenie vybrané podľa rizika a požiadaviek |
|---|---|---|
| Čistenie alebo nastavenie v rámci schváleného návodu | Potvrdenie konfigurácie, nastavení a výsledku kontroly | Zdokumentovaná funkčná kontrola a akákoľvek požadovaná kontrola výroby |
| Výmena opotrebovaných dielov za rovnakých | Potvrdenie identity, rozmerov, inštalácie a vplyvu na kvalifikovaný prúd | Kontrola prietoku, tlaku alebo rýchlosti; kontrola stopy, intenzity alebo pokrytia podľa potreby |
| Zmena trysky, kolesa, merania alebo pohybu | Posúdenie, či sa môže zmeniť energia, distribúcia, prístup alebo expozícia | Kontrolované porovnanie so schválenou základnou líniou; rekvalifikácia pri jej uplatnení |
| Zmena senzora, softvéru alebo alarmu | Posúdenie rozsahu merania, logiky, revízie a integrity záznamu | Overenie signálu, blokovania, receptúry a sledovateľného zachytávania údajov |
| Opakovaný alarm, poškodenie alebo nevysvetliteľný posun | Zadržanie produktu od posledného známeho prijateľného stavu a vyšetrenie príčiny | Širšie doklady o procese a produkte pred uvoľnením |
Tabuľka 2. Udalosť sa posudzuje z hľadiska jej možného vplyvu; príslušná zmluva a schválený postup zmeny určujú konečný rozsah overenia.
Výmena za rovnaký stav nie je automaticky procesne neutrálna. Naopak, nie každá rutinná činnosť vyžaduje úplnú rekvalifikáciu. Technické rozhodnutie by malo byť zdokumentované pred obnovením výroby a malo by identifikovať posledný známy prijateľný stav, ak udalosť nasledovala po poruche.
Pri ktorých meraniach sa majú sledovať trendy?
| Trend alebo kontrola | Užitočná otázka | Hranica dokladov |
|---|---|---|
| Vŕtanie trysky, časti kolesa a vložky | Blíži sa opotrebenie k schválenej hranici činnosti? | Samotné rozmery nepreukazujú rozmer komponentu |
| Tlak vzduchu alebo rýchlosť kolesa | Je priradený energetický vstup stabilný? | Ani jedna premenná sama o sebe nepreukazuje intenzitu podľa Almena |
| Hmotnostný prietok média a prevádzková zmes | Je dodávané množstvo a stav pracovného média kontrolované? | Celková hodnota prietoku môže skrývať lokálne rozloženie |
| Almenova intenzita a saturačná krivka | Spĺňa štandardizovaný prúd požadovanú intenzitu? | Nepreukazuje pokrytie každého prvku komponentu |
| Pokrytie alebo schválená metóda sledovania | Dostali požadované povrchy definované pokrytie nárazom? | Nekvantifikuje hĺbku zvyškového napätia ani únavovú životnosť |
| Kontrola upínania a pohybu | Je komponent prezentovaný prúdu ako kvalifikovaný? | Skúšobná prevádzka nepreukazuje reakciu na náraz média |
Tabuľka 3. Trendy podporujú včasnú detekciu iba vtedy, keď je definovaná metóda merania, umiestnenie, frekvencia, akčný limit a reakčný plán.
Používajte stav zariadenia a výsledky procesu spoločne. Napríklad trend priemeru dýzy môže spustiť plánovanú výmenu, zatiaľ čo kontroly intenzity a stopy určujú, či kvalifikovaný výstup zostáva platný. Nevytvárajte univerzálne limity bez údajov výrobcu zariadenia, kvalifikačných dokladov a riadiacej požiadavky.
Ako by sa mala zachytiť udalosť mimo stavu?
- Zastavte postihnutý postup a uchovajte alarmy, nastavenia a fyzické doklady.
- Identifikujte zariadenie, program, médiá, upínacie prípravky a šarže od posledného známeho prijateľného stavu.
- Oddeľte poruchu zariadenia, chybu meracieho systému, chybu nastavenia a nezhodu produktu.
- Opravte podľa schválených pokynov a zdokumentujte vymenené diely a konfiguráciu.
- Vykonajte vybrané overenie po údržbe a získajte požadované technické alebo zákaznícke rozhodnutie.
- Uvoľnite produkt iba vtedy, keď je preukázaná prijateľnosť špecifická pre danú šaržu.
Dodatočná expozícia nie je automatickou opravou. Opätovné spracovanie môže ovplyvniť drsnosť, rozmery, integritu povrchu a kumulatívnu expozíciu a vyžaduje si explicitné povolenie, ak to kontrolované požiadavky umožňujú.

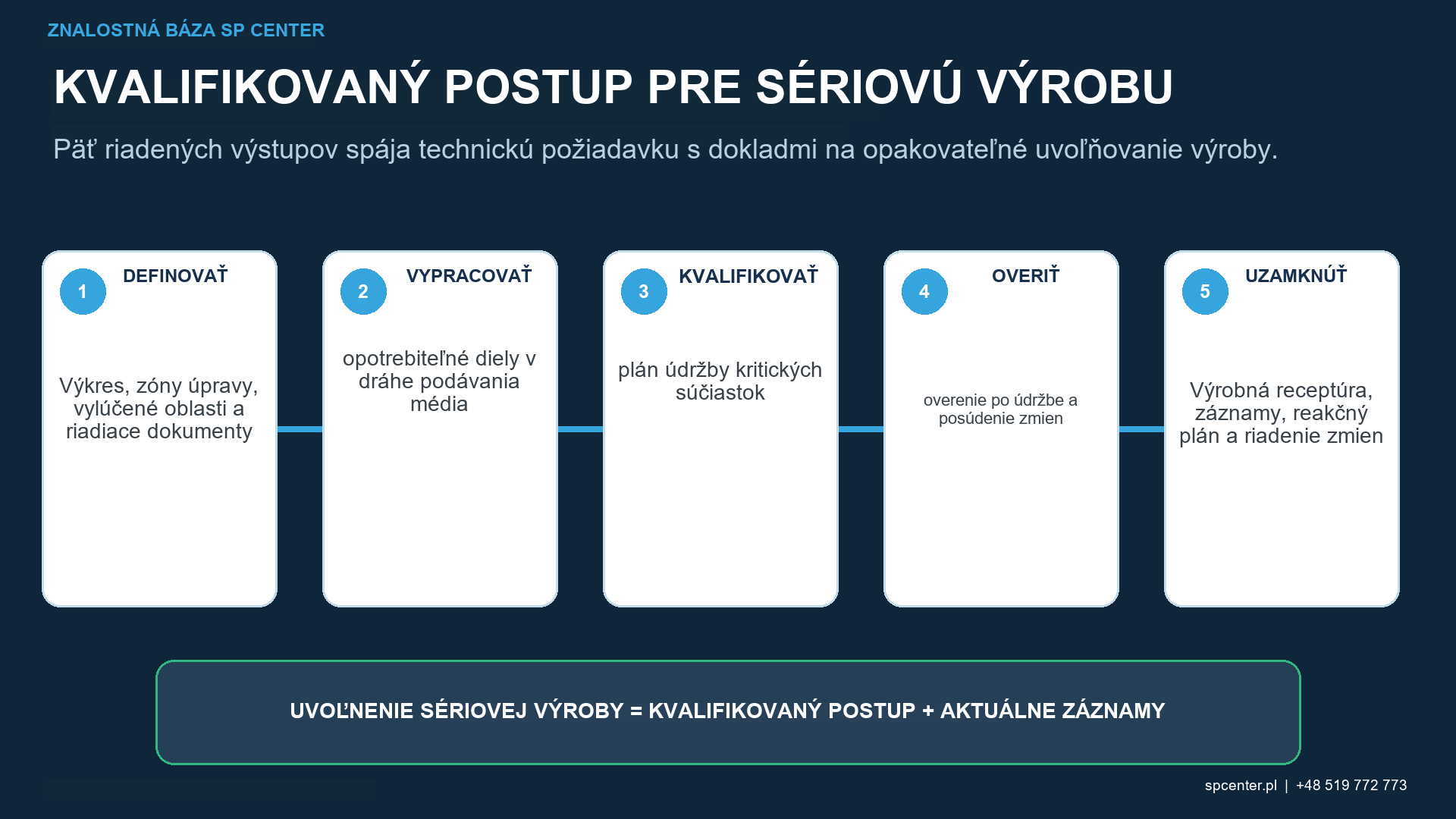

Čo patrí do plánu kontroly údržby?
Definujte kontrolovaný komponent, metódu kontroly, frekvenciu, limity varovaní a akcií, zodpovednú úlohu, pokyny na výmenu, overenie po zásahu, uchovávanie záznamov a spúšťač rekvalifikácie. Prepojte každý identifikátor stroja alebo upínacieho prípravku s jeho kvalifikovaným programom a rodinou dielov.
Pri obstarávaní alebo prevode si vyžiadajte konfiguráciu zariadenia a možnosti riadenia, a nie všeobecný prísľub preventívnej údržby. Obhájiteľný postup ukazuje, ako sa zisťuje fyzické opotrebenie skôr, ako zneplatní intenzitu, pokrytie, prístup alebo záznamy.
Často kladené otázky
Môže stroj na guľôčkovanie zostať pod kontrolou, keď sa jeho hodnoty receptúry nezmenili?
Nie nevyhnutne. Opotrebovanie trysky alebo kolesa, prívod média, výkon separátora, poloha upínacieho prípravku, pohyb a stav senzora môžu zmeniť fyzikálny proces, zatiaľ čo zobrazené nastavené hodnoty zostávajú konštantné.
Vyžaduje si každá výmena opotrebiteľných dielov úplnú rekvalifikáciu?
Neplatí žiadne univerzálne pravidlo. Skontrolujte, či zmena môže ovplyvniť kvalifikovaný vzťah medzi nastaveniami, prúdom, geometriou a akceptáciou. Výkres, špecifikácia, schválenie zákazníkom a postup riadenej zmeny určujú požadované overenie alebo rekvalifikáciu.
Je kontrola Almenovým pásom postačujúca po údržbe?
Môže overiť štandardizovaný stav intenzity, keď sa vykonáva podľa príslušnej metódy, ale nemusí zistiť posunutý rozmer komponentu, problém s prístupom, chybu upínania alebo zlyhanie pokrytia. Vyberte ďalšie kontroly z rizika údržby.
Ako často by sa mali vymieňať trysky alebo diely kolesa?
Použite schválené limity kontroly a akcie na základe konštrukcie zariadenia, média, priepustnosti, trendu opotrebovania a citlivosti kvalifikovaného procesu. Univerzálny kalendárny interval nie je technicky obhájiteľný.
Čo by sa malo skontrolovať po výmene trysky?
Potvrďte identitu trysky, otvor a inštaláciu, stav hadice a merania, prívod vzduchu a média, odstup a orientáciu. Overte ovplyvnené výstupy oproti schválenej základnej línii vrátane rozmerov, intenzity alebo pokrytia, kde je to potrebné.
Prečo je stav separátora dôležitý?
Ovplyvňuje prevádzkovú zmes médií oddelením opakovane použiteľných častíc od jemných častíc, úlomkov, nadrozmerného materiálu a kontaminantov. Zmenená zmes môže ovplyvniť konzistenciu nárazu a stav povrchu.
Kedy sa má výrobok zadržať?
Zadržte potenciálne ovplyvnené šarže, keď poškodenie stroja, alarm, neúspešné overenie alebo nevysvetliteľný posun spôsobia, že posledný prijateľný stav procesu je neistý. Uvoľnenie vyžaduje zdokumentované technické usporiadanie a požadované doklady.
Ktoré záznamy o stave stroja by mali nasledovať po šarži?
Uchovávajte záznamy odkazované plánom kontroly: identita zariadenia a programu, médiá, kľúčové nastavenia, kontroly, stav údržby, doklady o intenzite a pokrytí, alarmy, odchýlky a autorizácia uvoľnenia s možnosťou sledovania spracovanej šarže.
Kľúčové poznatky
- Zobrazené hodnoty receptúry úplne nepopisujú fyzický tok média.
- Opotrebovanie pneumatických trysiek a systému kolies mení proces prostredníctvom rôznych mechanizmov.
- Obnova média, upínacie prípravky, pohyb, senzory a zber údajov sú súčasťou stavu stroja.
- Overenie po údržbe sa vyberá z možného vplyvu a riadiacich požiadaviek.
- Intenzita, stopu prúdu, pokrytie a doklady o komponentoch odpovedajú na rôzne otázky.
- Potenciálne dotknuté šarže zostávajú zadržané, kým sa nestanoví posledný prijateľný stav a základ na uvoľnenie.
Súvisiace príručky SP Center
- Zariadenia a ovládacie prvky na guľôčkovanie
- Opakovateľnosť guľôčkovania
- Rekvalifikácia po zmenách stroja, média alebo prípravku
Technické referencie
1. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE AMS2432E: Počítačom monitorované guľôčkovanie, revízia z októbra 2022
5. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Použite kompletné revízie uvedené vo výkrese, zmluve a prenesených požiadavkách zákazníka. Táto príručka nevytvára univerzálny interval údržby ani pravidlo rekvalifikácie.
