Zariadenia na guľôčkovanie

Ako sa architektúra stroja, riadenie procesu a doklady o kvalifikácii kombinujú na zabezpečenie reprodukovateľného prúdu guľôčkovania

Zariadenie na guľôčkovanie je viac než len skriňa, tlaková nádoba alebo koleso. Riadený systém musí zrýchľovať a dodávať špecifikované médium, udržiavať stav pracovného média, umiestňovať komponent a prúd, monitorovať kritické premenné a uchovávať sledovateľné záznamy. Schopnosť zariadenia je nevyhnutná, ale stroj nie je špecifikáciou produktu: kvalifikovaný proces stále vyžaduje Almenovu kontrolu intenzity, akceptáciu pokrytia komponentov a akékoľvek technické overenie vykonané pre daný diel.

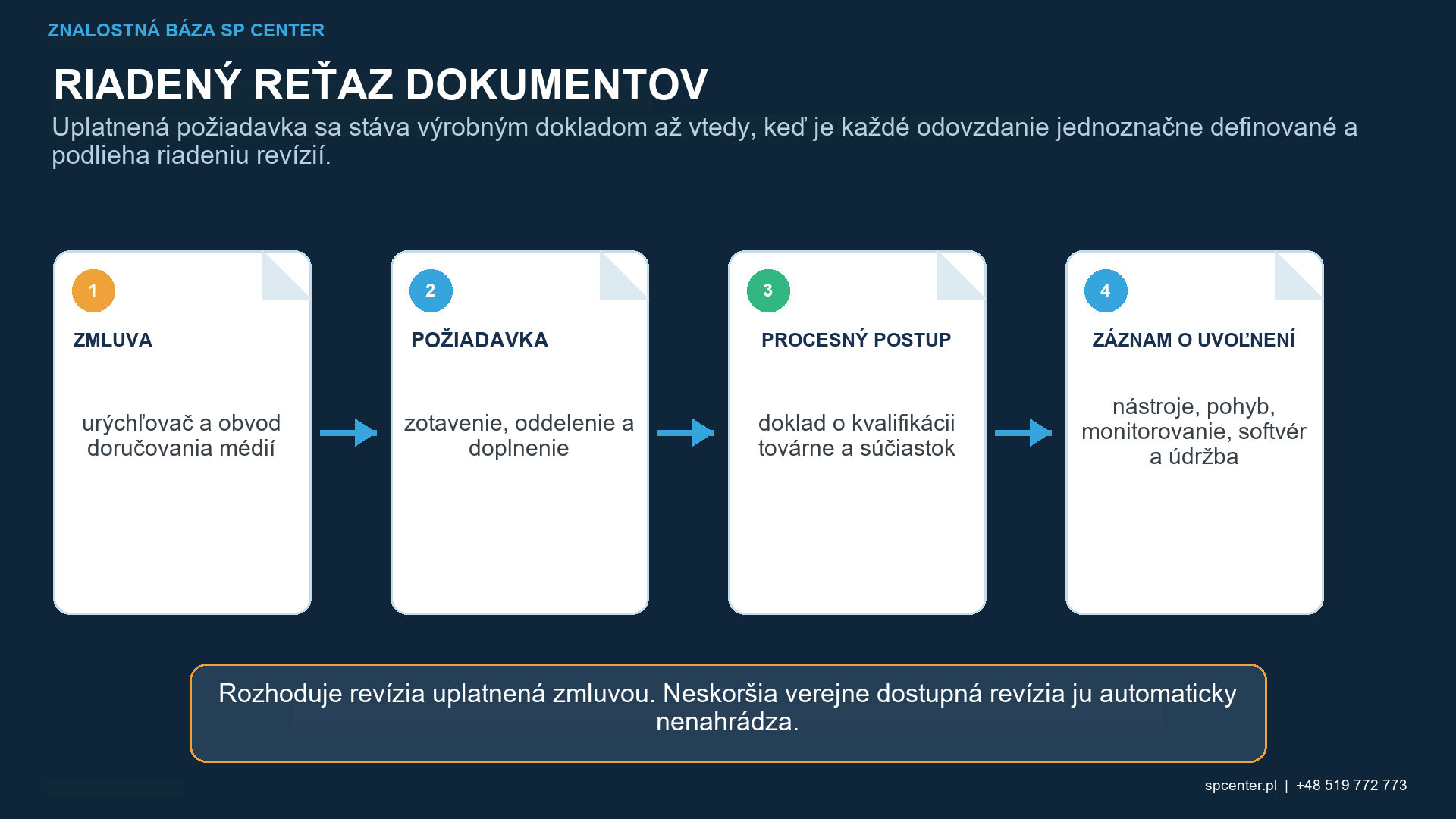

Obrázok 1. Systém guľôčkovania kombinuje akceleráciu média, úpravu média, manipuláciu s dielom, monitorovanie a riadené záznamy.

Ktoré funkcie tvoria riadený systém guľôčkovania?

Funkcia systému	Reprezentatívne kontroly	Typický účinok poruchy
Zrýchlenie média	Tlak a prietok vzduchu, stav trysky, rýchlosť kolesa, stav čepele a riadiacej klietky	Posun intenzity, zmena vzoru alebo nestabilná energia nárazu
Dodávanie média	Hmotnostný prietok média, stabilita podávania, hladina v zásobníku a recirkulácia	Hladovanie, prepätie alebo nerovnomerná expozícia
Úprava média	Klasifikácia, odstránenie rozbitých alebo cudzích častíc, kontrola tvaru a veľkosti	Poškodenie povrchu, kontaminácia alebo zmena procesnej odozvy
Pohyb dielu a prúdu	Upínací prípravok, rotácia, posuv, poloha trysky alebo kolesa, vzdialenosť a uhol	Vynechané oblasti, chyba hraníc alebo nerovnomerné spracovanie
Monitorovanie a záznamy	Senzory, alarmy, blokovania, riadenie receptúry, časové pečiatky a identita konfigurácie	Nezistená odchýlka alebo neúplný záznam o uvoľnení

Tabuľka 1. Ovládacie prvky sú vzájomne závislé. Stabilný displej stroja nemôže kompenzovať erodovanú trysku, opotrebované koleso, kontaminované médium, uvoľnené upínanie alebo nesprávny program dielov.

Aký je rozdiel medzi systémami s ofukovaním a kolesami?

Funkcia	Systém prúdenia vzduchu	Systém kolies
Primárna postup zrýchlenia	Stlačený vzduch cez trysku	Mechanické zrýchlenie rotujúcim kolesom
Dôležité ovládacie prvky prúdenia	Prevádzkový tlak, prietok vzduchu, hmotnostný prietok média, geometria trysky, vzdialenosť a uhol	Rýchlosť kolesa, prietok média, stav lopatky a ovládacej klietky, vzor prúdenia a pracovná poloha
Prístup	Flexibilné umiestnenie trysky môže podporiť lokálny alebo komplexný prístup	Najvhodnejšie pre geometrie, ktoré možno prezentovať vzoru kolesa
Riziko prenosu	Samotná hodnota tlaku nereprodukuje kvalifikovaný prúd	Rovnaká rýchlosť kolesa sama o sebe nereprodukuje kvalifikovaný vzor

Tabuľka 2. Obe architektúry môžu podporovať riadené guľôčkovanie, ak sú vhodne vybrané a kvalifikované. Ani jedna z nich nie je univerzálne lepšia a proces schválený na jednej architektúre by sa nemal prenášať na druhú zhodou jedného nastavenia.

V pneumatickom systéme sú pracovný tlak, skutočný prietok vzduchu a hmotnostný prietok média odlišné premenné. Konštrukcia a opotrebenie trysky, správanie hadice a dávkovania, vzdialenosť, uhol a pohyb ovplyvňujú prúd média na guľôčkovanie. V kolesovom systéme sú rozhodujúce otáčky kolesa, dodávka média, opotrebenie lopatiek, nastavenie riadiacej klietky, poloha obrazca prúdu a manipulácia so súčiastkou. Príslušný spôsob monitorovania musí zodpovedať architektúre zariadenia a jeho vierohodným poruchovým režimom.

Obrázok 2. Pneumatické systémy a systémy s metacím kolesom riadia prúd média pri guľôčkovaní pomocou odlišných fyzikálnych veličín a nie sú automaticky zameniteľné.

Čo by mala definovať špecifikácia zariadenia?

Obálka dielu, hmotnosť, prístup, zóny úpravy, vylúčenia a požadovaná rýchlosť výroby.
Skupina médií, rozsah veľkostí, požiadavky na tvrdosť alebo materiál a postup úpravy.
Architektúra tryskania alebo kotúčového zariadenia, počet a umiestnenie trysiek alebo kotúčov, osi upínania a pohybu.
Požadované rozsahy, rozlíšenie a riadenie kritických procesných vstupov.
Miesta merania, senzory, alarmy, blokovania, zber údajov a reakčná logika.
Prístup k receptom, kontrola revízií, používateľské oprávnenia, zálohovanie a sledovateľnosť.
Prístup k údržbe, limity opotrebenia, overenie po zásahu a konfigurácia náhradných dielov.

Číselné požiadavky by mali pochádzať z rodiny komponentov a riadiacej procesnej dokumentácie, nie z generického katalógu strojov. Ak nie je známy budúci rozsah procesu, pred konečným prijatím zariadenia sú potrebné reprezentatívne skúšky a vývoj založený na riziku.

Ako by sa mala oddeliť kvalifikácia zariadenia a procesu?

Úroveň dokladov	Reprezentatívny doklad	Nepreukázané len touto vrstvou
Pripravenosť zariadenia	Inštalácia, inžinierske siete, bezpečnosť, stav kalibrácie alebo overenia, údržba a konfigurácia softvéru	Zhodná intenzita guľôčkovania alebo pokrytie komponentu
Kvalifikácia a overenie procesu	Kvalifikovaná konfigurácia stroja, Almenova intenzita, ovládanie médií, pohyb, prevádzkové limity a reakčný plán	Kompletné spracovanie každého prvku komponentu
Prijatie povrchu komponentu	Pokrytie, hranice maskovania, stav povrchu a odkazované kontroly rozmerov alebo drsnosti	Zlepšenie profilu zvyškového napätia alebo únavy
Validácia komponentu	Technické doklady reprezentatívne pre materiál, geometriu a postup	Automatické sériové uvoľnenie bez kontrol výroby

Tabuľka 3. Pripravenosť zariadenia určuje, že systém môže fungovať podľa plánu. Kvalifikácia procesu demonštruje, že definovaná konfigurácia vytvára požadovaný riadený tok. Prijatie a validácia komponentov odpovedajú na rôzne otázky.

Ktoré rozhodnutia patria do každej fázy kvalifikácie?

Fáza kvalifikácie	Rozhodnutie	Reprezentatívny výstup
Požiadavky a preskúmanie návrhu	Dokáže navrhovaná architektúra kontrolovať požadované rodiny komponentov a doklady?	Schválené požiadavky používateľa, preskúmanie rizík a špecifikácia systému
Pripravenosť zariadenia	Funguje nainštalovaný súčiastky, softvér a merací reťazec podľa plánu?	Záznamy o inštalácii a funkciách, stav inžinierskych sietí, bezpečnosť, senzory a softvér
Kvalifikácia procesu	Poskytuje definovaná konfigurácia špecifikovanú intenzitu a pokrytie komponentov?	Kvalifikovaný recept, Almenove doklady, doklady o pokrytí a schválené prevádzkové limity
Uvoľnenie do výroby	Sú pokyny, záznamy, plány údržby a reakcií pripravené na sériovú kontrolu?	Schválená výrobná dokumentácia a autorizácia uvoľnenia

Tabuľka 4. Názvy kvalifikačných etáp sa môžu medzi organizáciami líšiť, ale doklady by mali stále postupovať od požiadaviek a pripravenosti zariadenia až po kvalifikovaný procesný postup komponentu a riadené sériové uvoľnenie.

Čo pridáva počítačom monitorované guľôčkovanie?

SAE AMS2432 sa zaoberá počítačom monitorovaným guľôčkovaním a identifikuje pozorovanie v reálnom čase, sledovateľnosť a reakciu na nastavenia vstupov procesu ako ústredné účely. Počítačové monitorovanie môže posilniť doklady zaznamenávaním skutočného cyklu, detekciou odchýlok a prepojením záznamov so schváleným predpisom. Nemení akreditáciu Nadcap na certifikáciu produktu a nenahrádza výkres, AMS2430, doplnky zákazníka ani kontrolu komponentov.

Monitorovanie je účinné iba vtedy, keď sa riadi výber senzora, kalibrácia alebo overenie, zber údajov, limity alarmov, synchronizácia času, riadenie receptúry a zmeny softvéru. Zaznamenaná hodnota z chybného alebo nesprávne umiestneného senzora nie je objektívnym dokladom skutočného stavu procesu.

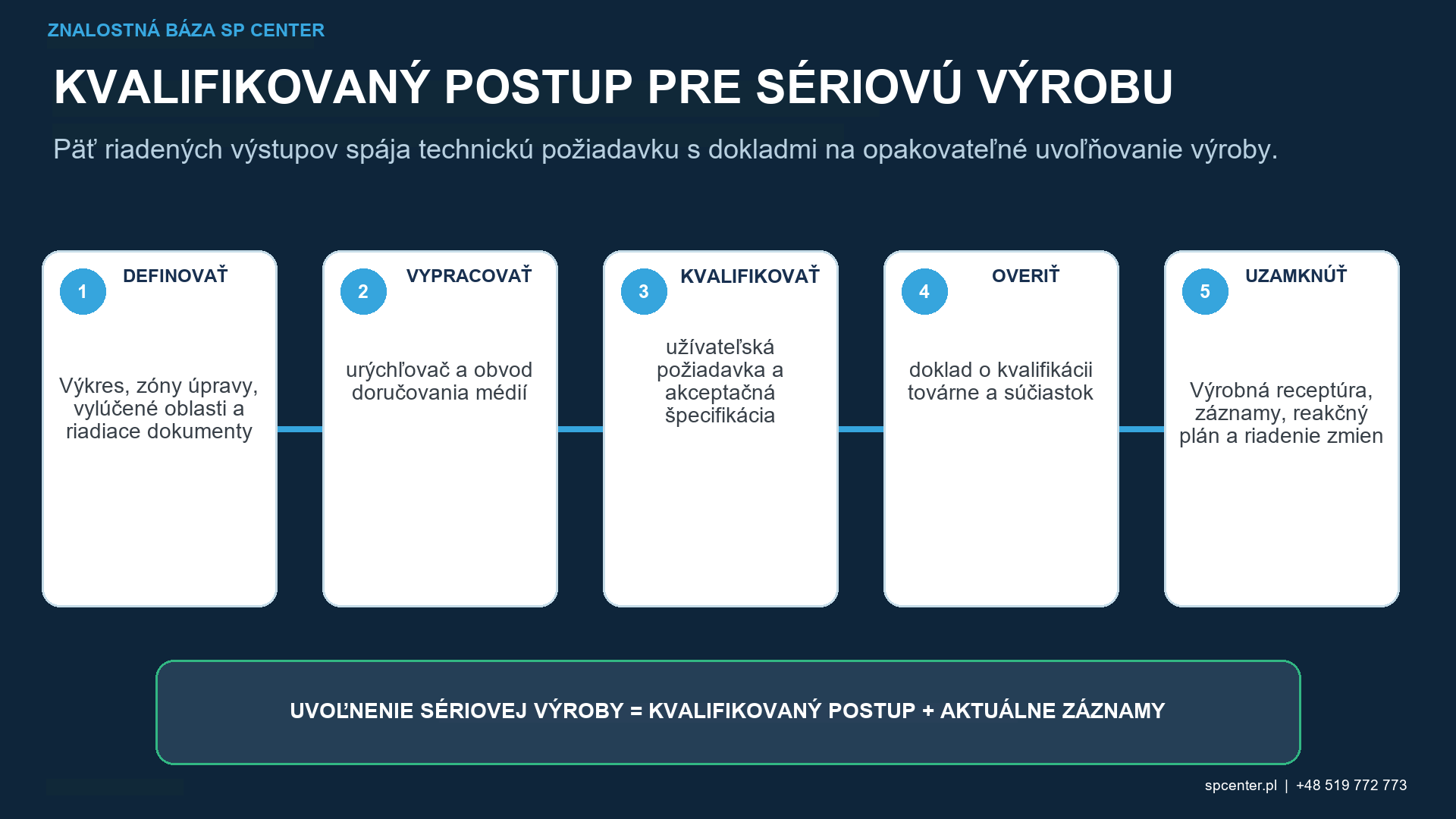

Obrázok 3. Kvalifikácia zariadenia podporuje riadenie procesov, zatiaľ čo pokrytie komponentov a technický výkon vyžadujú samostatné doklady.

Ako by sa mal kvalifikovať nový alebo upravený systém?

Potvrďte kontrolované technické požiadavky, rodiny komponentov a hierarchiu zmluvných dokumentov.
Overte inštaláciu, inžinierske siete, bezpečnostné funkcie, konfiguráciu softvéru a hardvéru a stav meracieho systému.
Preukážte prevádzkové rozsahy, dodávku a úpravu médií, presnosť pohybu, alarmy, blokovania, integritu údajov a logiku reakcií.
Vypracujte a kvalifikujte skutočnú konfiguráciu guľôčkovania pre reprezentatívne komponenty vrátane intenzity a pokrytia.
Overte odozvu komponentov, ak to vyžaduje technický návrh alebo kvalifikácia zákazníka.
Schváliť pracovné pokyny, recepty, prevádzkové limity, údržbu, záznamy, kontrolu odchýlok a spúšťače rekvalifikácie pred sériovým uvoľnením.

Ktoré zmeny vyžadujú formálne preskúmanie?

Premiestnenie stroja, zmena obslužného programu, výmena trysky alebo kolesa za inú konfiguráciu, zmena prípravku alebo programu, zmenený systém médií, zmena snímača alebo softvéru, rozšírený rozsah parametrov a rozsiahla údržba môžu ovplyvniť kvalifikovaný stav. Riadiaci systém kvality by mal klasifikovať zmenu, definovať požadované schválenie a určiť, či je potrebné overenie, čiastočná rekvalifikácia alebo úplná rekvalifikácia.

Zmena alebo udalosť	Okamžitá kontrola	Možné doklady pred reštartovaním
Výmena trysky, kolesa, čepele alebo riadiacej klietky	Potvrdenie konfigurácie výmeny a stavu opotrebenia	Kontrola, overenie nastavenia a overenie intenzity alebo vzoru podľa potreby
Zmena zariadenia, programu alebo pohybu	Posúdenie prístupu, rozloženia expozície a hraníc maskovania	Nášľapná prevádzka, overenie pohybu, pokrytie a doklady o intenzite
Zmena snímača, ovládača alebo softvéru	Posúdenie integrity merania, alarmov, záznamov a riadenia receptúry	Funkčná výzva, kontrola integrity údajov a schválená konfigurácia softvéru
Veľká údržba, premiestnenie alebo zmena v oblasti služieb	Posúdenie všetky ovplyvnené kvalifikované charakteristiky	Zdokumentovaná obnova, overenie a rekvalifikácia definované riadením zmien

Tabuľka 5. Požadovaná akcia závisí od riadiaceho postupu a technického účinku zmeny; nahradenie nominálne podobnou položkou nie je automaticky dokladom, že kvalifikovaný stav zostal nezmenený.

Často kladené otázky

Je zariadenie na guľôčkovanie kvalifikované dosiahnutím jediného správneho výsledku Almenovej skúšky?

Nie. Jeden výsledok je len časťou dokladu. Kvalifikácia sa musí zaoberať definovanou konfiguráciou, postupom merania, mediálnym systémom, pohybom, prevádzkovými limitmi, monitorovaním, záznamami a príslušnými požiadavkami zákazníka.

Zaručuje počítačové monitorovanie zhodný komponent?

Nie. Môže poskytnúť pozorovanie v reálnom čase, sledovateľnosť a reakciu na nastavenia vstupu procesu, ale pokrytie komponentu, akceptácia povrchu a akékoľvek overenie výkonu zostávajú samostatnými požiadavkami.

Môže sa tlak vzduchu použiť ako hodnota intenzity?

Nie. Tlak je vstupnou premennou pneumatického systému. Intenzita guľôčkovania sa musí stanoviť alebo overiť príslušným postupom Almenovho systému pri kvalifikovanej konfigurácii.

Sú pneumatické guľôčkovanie a guľôčkovanie metacím kolesom zameniteľné?

Nie automaticky. Líšia sa formáciou prúdu, prístupom, vzorom, monitorovanými premennými a poruchovými režimami. Nahradenie vyžaduje technické preskúmanie a kvalifikáciu podľa požiadaviek komponentu a riadiacich požiadaviek.

Ktoré zmeny zariadenia môžu vyžadovať rekvalifikáciu?

Zmeny stroja, trysky alebo kolesa, upínacieho prípravku, pohybu, systému médií, monitorovacieho softvéru, rozsahov parametrov alebo stavu údržby môžu ovplyvniť kvalifikovaný stav. Schválený postup riadenia zmien určuje požadovanú akciu.

Aké informácie by sa mali poskytnúť pri výbere dodávateľa procesu?

Poskytnite kontrolovaný výkres, materiál a tepelné spracovanie, zóny spracovania a vylúčenia, špecifikácie, požiadavky na intenzitu a pokrytie, povrchové obmedzenia, objem výroby, potreby validácie a požadované záznamy.

Kľúčové poznatky

Systém riadeného guľôčkovania integruje zrýchlenie, dodávanie a úpravu média s pohybom, monitorovaním a záznamami.
Systémy s guľôčkovaním vzduchom a kolesové systémy používajú rôzne riadiace premenné a nie sú automaticky zameniteľné.
Pripravenosť zariadenia, kvalifikácia procesu, akceptácia povrchu komponentu a validácia komponentu sú samostatné úrovne dokladov.
Počítačové monitorovanie posilňuje pozorovanie a sledovateľnosť, ale samo o sebe nezaručuje zhodu komponentu.
Konfigurácia a riadenie zmien určujú, či predtým kvalifikovaný proces zostáva reprezentatívny.
