Anlagen für das Verfestigungsstrahlen: Systeme, Steuerung und Qualifizierung

Wie Anlagenaufbau, Prozessüberwachung und Qualifizierungsnachweise einen reproduzierbaren Strahlmittelstrom sicherstellen

Eine Anlage zum Verfestigungsstrahlen besteht nicht nur aus Kabine, Druckbehälter oder Schleuderrad. Ein beherrschtes System muss das festgelegte Strahlmittel beschleunigen und dosieren, seinen Zustand erhalten, Bauteil und Strahlmittelstrom positionieren, kritische Größen überwachen und rückverfolgbare Aufzeichnungen erzeugen. Anlagenfähigkeit ist notwendig, doch die Anlage ist nicht die Produktspezifikation: Ein qualifizierter Prozess benötigt weiterhin Almen-Intensitätskontrolle, Bedeckungsgradprüfung am Bauteil und gegebenenfalls technische Bauteilvalidierung.

Abbildung 1. Eine Anlage zum Verfestigungsstrahlen verbindet Strahlmittelbeschleunigung, Strahlmittelaufbereitung, Bauteilbewegung, Überwachung und kontrollierte Aufzeichnungen.

Welche Funktionen gehören zu einer beherrschten Anlage?

Anlagenfunktion	Typische Regel- und Überwachungsgrößen	Mögliche Fehlerwirkung
Strahlmittelbeschleunigung	Luftdruck und Luftdurchsatz, Düsenzustand, Schleuderraddrehzahl, Schaufeln und Leithülse	Intensitätsdrift, verändertes Strahlbild oder instabile Auftreffwirkung
Strahlmittelzufuhr	Strahlmitteldurchsatz, Dosierstabilität, Vorratsstand und Rückführung	Unterversorgung, Pulsation oder ungleichmäßige Beaufschlagung
Strahlmittelaufbereitung	Klassierung, Abscheidung gebrochener oder fremder Partikel, Größen- und Formkontrolle	Oberflächenschaden, Kontamination oder veränderte Prozessreaktion
Bauteil- und Strahlbewegung	Vorrichtung, Drehung, Vorschub, Düsen- oder Schleuderradposition, Abstand und Winkel	Unbehandelte Bereiche, Grenzfehler oder ungleichmäßige Bearbeitung
Überwachung und Aufzeichnung	Sensoren, Alarme, Verriegelungen, Rezepturverwaltung, Zeitstempel und Konfigurationskennung	Unentdeckte Abweichung oder unvollständiger Freigabenachweis

Tabelle 1. Die Kontrollen wirken zusammen. Eine stabile Anzeige kann eine verschlissene Düse, abgenutzte Schleuderradschaufel, verunreinigtes Strahlmittel, lose Vorrichtung oder falsche Bauteilrezeptur nicht ausgleichen.

Wie unterscheiden sich Druckluft- und Schleuderradanlagen?

Bei einer Druckluftanlage sind Arbeitsdruck, tatsächlicher Luftdurchsatz und Strahlmitteldurchsatz verschiedene Größen. Düsenform und -verschleiß, Schlauch- und Dosierverhalten, Abstand, Winkel und Bewegung beeinflussen den Strahlmittelstrom. Bei einer Schleuderradanlage stehen Drehzahl, Strahlmittelzufuhr, Schaufel- und Leithülsenzustand, Lage des Strahlbilds und Werkstückführung im Mittelpunkt.

Beide Anlagenarten können kontrolliertes Verfestigungsstrahlen ermöglichen, wenn sie passend ausgewählt und qualifiziert sind. Keine ist allgemein überlegen. Ein auf einer Anlagenart freigegebener Prozess darf nicht durch Abgleich eines einzelnen Einstellwerts auf die andere übertragen werden.

Abbildung 2. Druckluft- und Schleuderradanlagen steuern den Strahlmittelstrom über unterschiedliche physikalische Größen und sind nicht automatisch austauschbar.

Was muss eine Anlagenspezifikation festlegen?

Bauteilabmessungen, Gewicht, Zugänglichkeit, Behandlungs- und Ausschlusszonen sowie Durchsatzbedarf.
Strahlmittelart, Größenbereich, Werkstoff- oder Härteforderung und Aufbereitungsweg.
Druckluft- oder Schleuderradarchitektur, Anzahl und Lage von Düsen oder Rädern, Vorrichtung und Bewegungsachsen.
Erforderliche Bereiche, Auflösung und Beherrschung kritischer Prozesseingaben.
Messstellen, Sensoren, Alarme, Verriegelungen, Datenerfassung und Maßnahmenlogik.
Zugriff auf Rezepturen, Revisionskontrolle, Benutzerrechte, Datensicherung und Rückverfolgbarkeit.
Wartungszugang, Verschleißgrenzen, Prüfung nach Eingriff und Ersatzteilkonfiguration.

Numerische Forderungen müssen aus den vorgesehenen Bauteilfamilien und maßgebenden Prozessdokumenten abgeleitet werden, nicht aus einem allgemeinen Maschinenkatalog. Ist der künftige Prozessbereich noch unbekannt, sind repräsentative Versuche und eine risikobasierte Entwicklung vor der endgültigen Anlagenabnahme erforderlich.

Wie werden Anlagen- und Prozessqualifizierung getrennt?

Nachweisebene	Typische Nachweise	Dadurch allein nicht belegt
Anlagenbereitschaft	Aufstellung, Medienversorgung, Sicherheitsfunktionen, Prüfmittelstatus, Wartung und Softwarekonfiguration	Konforme Almen-Intensität oder Bedeckungsgrad am Bauteil
Prozessqualifizierung und -verifizierung	Qualifizierte Anlagenkonfiguration, Almen-Intensität, Strahlmittelbeherrschung, Bewegung, Betriebsgrenzen und Maßnahmenplan	Vollständige Bearbeitung jedes Bauteilmerkmals
Oberflächenabnahme am Bauteil	Bedeckungsgrad, Maskierungsgrenzen, Oberflächenzustand sowie aufgerufene Maß- oder Rauheitsprüfung	Eigenspannungsprofil oder Verbesserung der Ermüdungsfestigkeit
Bauteilvalidierung	Werkstoff-, geometrie- und prozessrepräsentative technische Nachweise	Automatische Serienfreigabe ohne Produktionskontrollen

Tabelle 2. Anlagenbereitschaft zeigt, dass das System bestimmungsgemäß betrieben werden kann. Die Prozessqualifizierung belegt, dass eine definierte Konfiguration den geforderten Strahlmittelstrom erzeugt. Oberflächenabnahme und Bauteilvalidierung beantworten weitere Fragen.

Welche Entscheidung gehört zu welcher Qualifizierungsstufe?

Qualifizierungsstufe	Technische Entscheidung	Typisches Ergebnis
Anforderungs- und Entwurfsprüfung	Kann die vorgesehene Architektur die Bauteilfamilien und geforderten Nachweise beherrschen?	Freigegebene Nutzeranforderungen, Risikobewertung und Anlagenspezifikation
Anlagenbereitschaft	Funktionieren installierte Hardware, Software und Messkette bestimmungsgemäß?	Installations- und Funktionsnachweise sowie Status von Versorgung, Sicherheit, Sensorik und Software
Prozessqualifizierung	Erzeugt die definierte Konfiguration die geforderte Intensität und den Bedeckungsgrad am Bauteil?	Qualifizierte Rezeptur, Almen- und Bedeckungsgradnachweise sowie freigegebene Betriebsgrenzen
Serienfreigabe	Sind Anweisungen, Aufzeichnungen, Wartung und Maßnahmenplan für die Serie wirksam?	Freigegebene Produktionsdokumentation und Serienfreigabe

Tabelle 3. Die Bezeichnungen der Stufen können je nach Unternehmen abweichen. Der Nachweisweg sollte dennoch von Anforderung und Anlagenbereitschaft über die qualifizierte Bauteilroute bis zur beherrschten Serienfreigabe führen.

Welchen Zusatznutzen bietet computerüberwachtes Verfestigungsstrahlen?

SAE AMS2432 behandelt computerüberwachtes Verfestigungsstrahlen. Wesentliche Ziele sind die Beobachtung von Prozesseingaben in Echtzeit, Rückverfolgbarkeit und Reaktion auf Abweichungen während des gesamten Bearbeitungszyklus. Die Überwachung kann den tatsächlichen Zyklus dokumentieren, Grenzwertverletzungen erkennen und Datensätze mit der freigegebenen Rezeptur verbinden. Sie ersetzt weder Zeichnung und AMS2430 noch Kundenzusätze oder Bauteilprüfung und macht aus einer Nadcap-Akkreditierung keine Produktzertifizierung.

Überwachung ist nur belastbar, wenn Sensorauswahl, Kalibrierung oder Verifizierung, Datenerfassung, Alarmgrenzen, Zeitsynchronisierung, Rezepturverwaltung und Softwareänderungen selbst beherrscht sind. Ein aufgezeichneter Wert eines defekten oder ungeeignet positionierten Sensors ist kein objektiver Nachweis des tatsächlichen Prozesszustands.

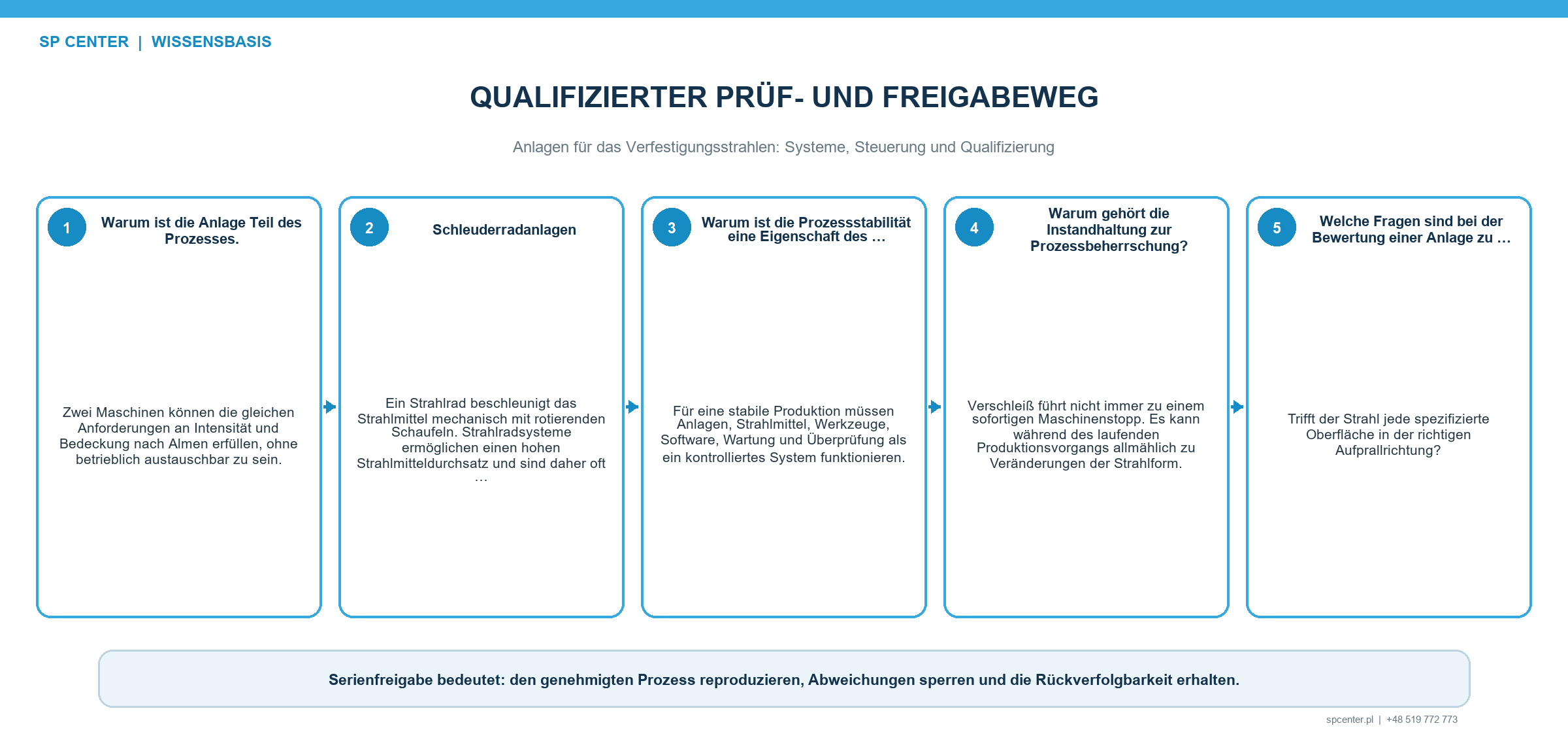

Abbildung 3. Die Anlagenqualifizierung unterstützt die Prozessbeherrschung; Bedeckungsgrad und Bauteilleistung erfordern getrennte Nachweise.

Wie wird eine neue oder geänderte Anlage qualifiziert?

Kontrollierte technische Forderungen, Bauteilfamilien und vertragliche Dokumentenhierarchie bestätigen.
Aufstellung, Versorgung, Sicherheitsfunktionen, Software- und Hardwarekonfiguration sowie Prüfmittelstatus verifizieren.
Betriebsbereiche, Strahlmittelzufuhr und -aufbereitung, Bewegungsgenauigkeit, Alarme, Verriegelungen, Datenintegrität und Maßnahmenlogik nachweisen.
Die tatsächliche Strahlkonfiguration an repräsentativen Bauteilen entwickeln und qualifizieren, einschließlich Intensität und Bedeckungsgrad.
Bauteilreaktion validieren, soweit durch technische oder kundenspezifische Qualifizierung gefordert.
Arbeitsanweisungen, Rezepturen, Betriebsgrenzen, Wartung, Aufzeichnungen, Abweichungsbehandlung und Requalifizierungsauslöser vor Serienfreigabe genehmigen.

Welche Änderungen erfordern eine formale Bewertung?

Anlagenverlagerung, geänderte Versorgung, Düse oder Schleuderrad mit anderer Konfiguration, Vorrichtungs- oder Programmänderung, verändertes Strahlmittelsystem, Sensor- oder Softwareänderung, erweiterter Parameterbereich und größere Wartung können den qualifizierten Zustand beeinflussen. Das Qualitätssystem muss die Änderung einstufen, die erforderliche Freigabe festlegen und über Verifizierung, Teil- oder vollständige Requalifizierung entscheiden.

Änderung oder Ereignis	Sofortige Bewertung	Möglicher Nachweis vor Wiederanlauf
Wechsel von Düse, Schleuderrad, Schaufel oder Leithülse	Ersatzteilkonfiguration und Verschleißzustand bestätigen	Inspektion, Einrichtprüfung und geforderte Intensitäts- oder Strahlbildverifizierung
Änderung von Vorrichtung, Programm oder Bewegung	Zugang, Beaufschlagungsverteilung und Maskierungsgrenzen bewerten	Trockenlauf, Bewegungsprüfung, Bedeckungsgrad- und Intensitätsnachweis
Änderung von Sensor, Steuerung oder Software	Messintegrität, Alarme, Aufzeichnungen und Rezepturverwaltung bewerten	Funktionsprüfung, Datenintegritätsnachweis und freigegebene Softwarekonfiguration
Größere Wartung, Verlagerung oder geänderte Versorgung	Alle betroffenen qualifizierten Merkmale bewerten	Dokumentierte Wiederherstellung, Verifizierung und durch Änderungskontrolle festgelegte Requalifizierung

Tabelle 4. Die erforderliche Maßnahme richtet sich nach Verfahrensanweisung und technischer Wirkung. Ein nominell ähnliches Ersatzteil belegt nicht automatisch einen unveränderten qualifizierten Zustand.

Häufig gestellte Fragen

Ist eine Anlage mit einem einzigen korrekten Almen-Ergebnis qualifiziert?

Nein. Ein Ergebnis ist nur ein Teil des Nachweises. Die Qualifizierung muss Konfiguration, Messweg, Strahlmittelsystem, Bewegung, Betriebsgrenzen, Überwachung, Aufzeichnungen und anwendbare Kundenvorgaben umfassen.

Garantiert Computerüberwachung ein konformes Bauteil?

Nein. Sie kann Prozessgrößen in Echtzeit beobachten, aufzeichnen und Abweichungen erkennen. Bedeckungsgrad, Oberflächenabnahme und gegebenenfalls Bauteilvalidierung bleiben getrennte Forderungen.

Kann der Luftdruck als Intensitätswert verwendet werden?

Nein. Druck ist eine Eingangsgröße einer Druckluftanlage. Die Strahlintensität ist mit dem anwendbaren Almen-Verfahren in der qualifizierten Konfiguration zu bestimmen oder zu verifizieren.

Sind Druckluft- und Schleuderradstrahlen austauschbar?

Nicht automatisch. Strahlbildung, Zugänglichkeit, Strahlbild, Überwachungsgrößen und Fehlerarten unterscheiden sich. Ein Wechsel erfordert technische Bewertung und Qualifizierung für Bauteil und Forderungen.

Welche Anlagenänderungen können eine Requalifizierung auslösen?

Änderungen an Anlage, Düse oder Schleuderrad, Vorrichtung, Bewegung, Strahlmittelsystem, Überwachungssoftware, Parameterbereich oder Wartungszustand können den qualifizierten Zustand beeinflussen. Maßgebend ist die freigegebene Änderungskontrolle.

Welche Angaben benötigt ein Dienstleister?

Erforderlich sind kontrollierte Zeichnung, Werkstoff und Wärmebehandlung, Behandlungs- und Ausschlusszonen, Spezifikationen, Intensität und Bedeckungsgrad, Oberflächengrenzen, Stückzahlen, Validierungsbedarf und geforderte Aufzeichnungen.

Die wichtigsten Punkte

Eine beherrschte Anlage verbindet Strahlmittelbeschleunigung, -zufuhr und -aufbereitung mit Bewegung, Überwachung und Aufzeichnungen.
Druckluft- und Schleuderradanlagen verwenden unterschiedliche Regelgrößen und sind nicht automatisch austauschbar.
Anlagenbereitschaft, Prozessqualifizierung, Oberflächenabnahme und Bauteilvalidierung sind getrennte Nachweisebenen.
Computerüberwachung verbessert Beobachtung und Rückverfolgbarkeit, garantiert allein jedoch keine Bauteilkonformität.
Konfigurations- und Änderungskontrolle entscheiden, ob ein qualifizierter Prozess weiterhin repräsentativ ist.
