Zařízení pro kuličkování: systémy, řízení a kvalifikace

Jak se architektura stroje, řízení procesu a kvalifikační doklady kombinují k zajištění reprodukovatelného proudu zkušebního kuličkování

Zařízení pro zkušební kuličkování je více než skříň, tlaková nádoba nebo kolo. Řízený systém musí urychlovat a dodávat specifikované médium, udržovat stav pracovního média, polohovat součást a proud, monitorovat kritické proměnné a uchovávat sledovatelné záznamy. Schopnost zařízení je nezbytná, ale stroj není specifikací produktu: kvalifikovaný proces stále vyžaduje Almenovu kontrolu intenzity, akceptaci pokrytí komponent a jakékoli technické ověření provedené pro daný díl.

Obrázek 1. Systém pro kuličkování kombinuje akceleraci média, úpravu média, manipulaci s dílem, monitorování a řízené záznamy.

Které funkce tvoří řízený systém pro kuličkování?

Funkce systému	Reprezentativní kontroly	Typický důsledek poruchy
Zrychlení média	Tlak a průtok vzduchu, stav trysky, rychlost kola, stav lopatky a řídicí klece	Posun intenzity, změna vzoru nebo nestabilní energie nárazu
Dodávání média	Hmotnostní průtok média, stabilita dávkování, hladina v násypce a recirkulace	Hladovění, přepětí nebo nerovnoměrná expozice
Úprava média	Klasifikace, odstranění rozbitých nebo cizích částic, kontrola tvaru a velikosti	Poškození povrchu, kontaminace nebo změna procesní odezvy
Pohyb dílu a proudu	Upínací přípravek, rotace, posuv, poloha trysky nebo kola, vzdálenost a úhel	Vynechané oblasti, chyba hranic nebo nerovnoměrné ošetření
Monitorování a záznamy	Senzory, alarmy, blokování, řízení receptur, časová razítka a identita konfigurace	Nezjištěná odchylka nebo neúplný záznam o uvolnění

Tabulka 1. Ovládací prvky jsou vzájemně závislé. Stabilní zobrazení stroje nemůže kompenzovat erodovanou trysku, opotřebovaný kotouč, kontaminované médium, uvolněné upevnění nebo nesprávný program dílu.

Jak se liší systémy s ofukováním a kotoučové systémy?

Vlastnost	Systém tryskajícího vzduchu	Systém kol
Primární akcelerační postup	Stlačený vzduch skrz trysku	Mechanické zrychlení rotujícím kolem
Důležité ovládací prvky proudu	Provozní tlak, průtok vzduchu, hmotnostní průtok média, geometrie trysky, vzdálenost a úhel	Rychlost kola, průtok média, stav lopatky a ovládací klece, vzor tryskajícího vzduchu a pracovní poloha
Přístup	Flexibilní umístění trysek může podporovat lokální nebo komplexní přístup	Nejvhodnější pro geometrie, které lze prezentovat vzoru kola
Riziko přenosu	Samotná hodnota tlaku nereprodukuje kvalifikovaný proud	Stejná rychlost kola sama o sobě nereprodukuje kvalifikovaný vzor

Tabulka 2. Obě architektury mohou podporovat řízené kuličkování, pokud jsou vhodně vybrány a kvalifikované. Ani jedna z nich není univerzálně lepší a proces schválený na jedné architektuře by neměl být přenesen na druhou shodou s jediným nastavením.

V pneumatickém systému jsou pracovní tlak, skutečný průtok vzduchu a hmotnostní průtok média odlišné veličiny. Konstrukce a opotřebení trysky, chování hadice a dávkování, vzdálenost, úhel a pohyb ovlivňují proud média pro kuličkování. V systému s metacím kolem jsou rozhodující otáčky kola, přívod média, opotřebení lopatek, nastavení regulační klece, poloha obrazce proudu a manipulace se součástí. Způsob monitorování musí odpovídat architektuře zařízení a jeho věrohodným poruchovým stavům.

Obrázek 2. Pneumatické systémy a systémy s metacím kolem řídí proud média při kuličkování pomocí odlišných fyzikálních veličin a nejsou automaticky zaměnitelné.

Co by měla specifikace zařízení definovat?

Obálka dílu, hmotnost, přístup, zóny ošetření, vyloučení a požadovaná rychlost výroby.
Rodina médií, rozsah velikostí, požadavky na tvrdost nebo materiál a postup úpravy.
Architektura tryskajícího vzduchu nebo kotoučového systému, počet a umístění trysek nebo kotoučů, upínací přípravek a osy pohybu.
Požadované rozsahy, rozlišení a řízení kritických procesních vstupů.
Místa měření, senzory, alarmy, blokování, sběr dat a reakční logika.
Přístup k recepturám, kontrola revizí, uživatelská oprávnění, zálohování a sledovatelnost.
Přístup k údržbě, limity opotřebení, ověření po zásahu a konfigurace náhradních dílů.

Číselné požadavky by měly vycházet z rodiny komponent a řídících procesních dokumentů, nikoli z generického katalogu strojů. Pokud není budoucí rozsah procesu znám, jsou před konečným přijetím zařízení nutné reprezentativní zkoušky a vývoj založený na riziku.

Jak by měla být oddělena kvalifikace zařízení a procesu?

Úroveň dokladů	Reprezentativní doklad	Není prokázáno pouze touto vrstvou
Připravenost zařízení	Instalace, inženýrské sítě, bezpečnost, stav kalibrace nebo ověření, údržba a konfigurace softwaru	Shodná intenzita kuličkování nebo pokrytí součásti
Kvalifikace a ověření procesu	Kvalifikovaná konfigurace stroje, Almenova intenzita, ovládání médií, pohyb, provozní limity a reakční plán	Kompletní zpracování každého prvku součásti
Přijetí povrchu součásti	Pokrytí, hranice maskování, stav povrchu a odkazované kontroly rozměrů nebo drsnosti	Zlepšení profilu zbytkového napětí nebo únavy
Validace součásti	Technické doklady reprezentativní pro materiál, geometrii a postup	Automatické sériové uvolnění bez kontrol výroby

Tabulka 3. Připravenost zařízení stanoví, že systém může fungovat podle očekávání. Kvalifikace procesu demonstruje, že definovaná konfigurace vytváří požadovaný řízený tok. Přijetí a validace komponent odpovídá na různé otázky.

Která rozhodnutí patří do každé fáze kvalifikace?

Fáze kvalifikace	Rozhodnutí	Reprezentativní výstup
Požadavky a přezkoumání návrhu	Může navrhovaná architektura řídit požadované rodiny komponent a doklady?	Schválené uživatelské požadavky, přezkoumání rizik a specifikace systému
Připravenost zařízení	Funguje nainstalovaný součásti, software a měřicí řetězec podle očekávání?	Záznamy o instalaci a funkci, stav inženýrských sítí, bezpečnost, senzory a software
Kvalifikace procesu	Poskytuje definovaná konfigurace specifikovanou intenzitu a pokrytí komponent?	Kvalifikovaný předpis, doklady z Almenovy zkoušky, doklady o stupni pokrytí a schválené provozní meze
Uvolnění výroby	Jsou instrukce, záznamy, plány údržby a reakcí připraveny pro sériovou kontrolu?	Schválená výrobní dokumentace a autorizace uvolnění

Tabulka 4. Názvy kvalifikačních fází se mohou v jednotlivých organizacích lišit, ale doklady by měly stále postupovat od požadavků a připravenosti zařízení až po kvalifikovanou cestu komponenty a řízené sériové uvolňování.

Co přidává počítačem monitorované kuličkování?

SAE AMS2432 se zabývá počítačem monitorovaným kuličkováním a identifikuje pozorování v reálném čase, sledovatelnost a reakci na nastavení vstupů procesu jako ústřední účely. Počítačové monitorování může posílit doklady zaznamenáváním skutečného cyklu, detekcí odchylek a propojením záznamů se schválenou recepturou. Nemění akreditaci Nadcap na certifikaci produktu a nenahrazuje výkres, AMS2430, doplňky zákazníka ani kontrolu komponent.

Monitorování je účinné pouze tehdy, když je řízen výběr senzoru, kalibrace nebo ověření, sběr dat, limity alarmů, synchronizace času, řízení receptury a změny softwaru. Zaznamenaná hodnota z vadného nebo špatně umístěného senzoru není objektivním dokladem skutečného stavu procesu.

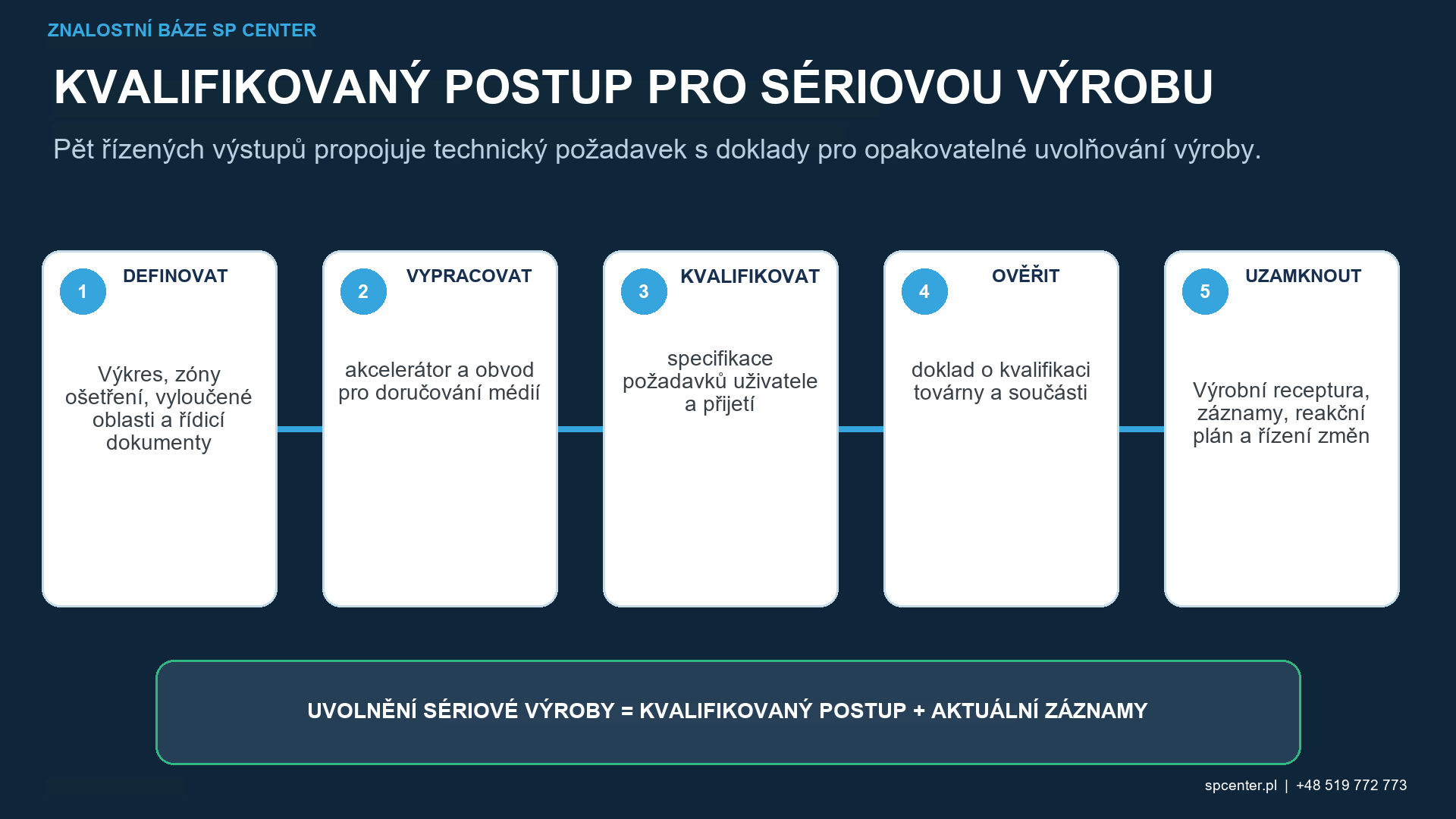

Obrázek 3. Kvalifikace zařízení podporuje řízení procesů, zatímco pokrytí komponent a technický výkon vyžadují samostatné doklady.

Jak by měl být kvalifikován nový nebo upravený systém?

Potvrďte kontrolované technické požadavky, rodiny komponent a hierarchii smluvní dokumentace.
Ověřte instalaci, inženýrské sítě, bezpečnostní funkce, konfiguraci softwaru a hardwaru a stav měřicího systému.
Prokažte provozní rozsahy, dodávku a úpravu média, přesnost pohybu, alarmy, blokování, integritu dat a reakční logiku.
Vypracujte a kvalifikujte skutečnou konfiguraci kuličkování pro reprezentativní komponenty, včetně intenzity a pokrytí.
Ověřte odezvu komponent, pokud to vyžaduje technický návrh nebo kvalifikace zákazníka.
Schválit pracovní pokyny, receptury, provozní limity, údržbu, záznamy, kontrolu odchylek a spouštěče rekvalifikace před sériovým uvolněním.

Které změny vyžadují formální kontrolu?

Přemístění stroje, změna obslužného programu, výměna trysky nebo kola za jinou konfiguraci, změna přípravku nebo programu, změněný systém médií, změna senzoru nebo softwaru, rozšířený rozsah parametrů a větší údržba mohou ovlivnit kvalifikovaný stav. Řídící systém kvality by měl klasifikovat změnu, definovat požadované schválení a určit, zda je nutné ověření, částečná rekvalifikace nebo úplná rekvalifikace.

Změna nebo událost	Okamžitá kontrola	Možné doklady před restartem
Výměna trysky, kola, lopatky nebo řídicí klece	Potvrďte konfiguraci výměny a stav opotřebení	Kontrola, ověření nastavení a ověření intenzity nebo vzoru dle potřeby
Změna přípravku, programu nebo pohybu	Posouzení přístupu, rozložení expozice a hranic maskování	Zkušební provoz, ověření pohybu, pokrytí a doklady o intenzitě
Změna senzoru, řídicí jednotky nebo softwaru	Posouzení integrity měření, alarmů, záznamů a řízení receptur	Funkční výzva, kontrola integrity dat a schválená konfigurace softwaru
Větší údržba, přemístění nebo změna služeb	Posouzení všechny dotčené kvalifikované charakteristiky	Zdokumentovaná obnova, ověření a rekvalifikace definované kontrolou změn

Tabulka 5. Požadovaná akce závisí na řídícím postupu a technickém dopadu změny; nahrazení nominálně podobnou položkou není automaticky dokladem, že kvalifikovaný stav zůstává nezměněn.

Často kladené otázky

Je kuličkovací stroj kvalifikován dosažením jednoho správného Almenova výsledku?

Ne. Jeden výsledek je pouze částí dokladu. Kvalifikace se musí zabývat definovanou konfigurací, postupem měření, mediálním systémem, pohybem, provozními limity, monitorováním, záznamy a příslušnými požadavky zákazníka.

Zaručuje počítačové monitorování shodný komponent?

Ne. Může poskytovat pozorování v reálném čase, sledovatelnost a reakci na nastavení vstupů procesu, ale pokrytí součásti, přijetí povrchu a jakékoli ověření výkonu zůstávají samostatnými požadavky.

Lze jako hodnotu intenzity použít tlak vzduchu?

Ne. Tlak je vstupní proměnná v systému kuličkování vzduchem. Intenzita kuličkování musí být stanovena nebo ověřena pomocí příslušného postupu Almenova systému v rámci kvalifikované konfigurace.

Jsou kuličkování vzduchem a kotoučové opracování zaměnitelné?

Ne automaticky. Liší se formováním proudu, přístupem, vzorem, monitorovanými proměnnými a poruchovými režimy. Nahrazení vyžaduje technické posouzení a kvalifikaci podle požadavků na součást a řídících požadavků.

Které změny zařízení mohou vyžadovat rekvalifikaci?

Změny stroje, trysky nebo kola, upínacího přípravku, pohybu, systému médií, monitorovacího softwaru, rozsahů parametrů nebo stavu údržby mohou ovlivnit kvalifikovaný stav. Schválený postup řízení změn určuje požadovanou akci.

Jaké informace by měly být poskytnuty při výběru zdroje pro proces?

Uveďte řízený výkres, materiálové a tepelné zpracování, zóny zpracování a vyloučení, specifikace, požadavky na intenzitu a pokrytí, povrchová omezení, objem výroby, potřeby validace a požadované záznamy.

Klíčové poznatky

Řízený systém kuličkování integruje zrychlení, dodávku a úpravu média s pohybem, monitorováním a záznamy.
Systémy s tryskacím vzduchem a kolové systémy používají různé řídicí proměnné a nejsou automaticky zaměnitelné.
Připravenost zařízení, kvalifikace procesu, přijetí povrchu součásti a validace součásti jsou samostatné úrovně dokladů.
Počítačové monitorování posiluje pozorování a sledovatelnost, ale samo o sobě nezaručuje shodu součásti.
Konfigurace a řízení změn určují, zda dříve kvalifikovaný proces zůstává reprezentativní.
