Utrustning för kulpening

Hur maskinarkitektur, processkontroller och kvalificeringsunderlag kombineras för att leverera en reproducerbar kulpeningsstråle

Kulpeningsutrustning är mer än ett skåp, tryckkärl eller hjul. Ett kontrollerat system måste accelerera och leverera det specificerade kulpeningsmediet, bibehålla kulpeningsmediets skick, placera komponenten och strömmen, övervaka kritiska variabler och bevara spårbara dokumentation. Utrustningskapacitet är nödvändig, men maskinen är inte produktspecifikationen: en kvalificerad process kräver fortfarande Almenintensitetskontroll, godkännande av komponenttäckning och eventuell teknisk validering som åberopas för detaljen.

Figur 1. Ett kulpeningssystem kombinerar acceleration av kulpeningsmediet, mediakonditionering, detaljmanipulation, övervakning och kontrollerade dokumentation.

Vilka funktioner utgör ett kontrollerat kulpeningssystem?

Systemfunktion	Representativa kontroller	Typisk feleffekt
Medieacceleration	Lufttryck och flöde, munstyckskondition, hjulhastighet, blad- och styrburskick	Intensitetsdrift, mönsterförändring eller instabil slagenergi
Medieleverans	Massflöde av kulpeningsmedium, matningsstabilitet, trattnivå och recirkulation	Svält, svallvågor eller ojämn exponering
Mediekonditionering	Klassificering, borttagning av trasiga eller främmande partiklar, form- och storlekskontroll	Ytskada, kontaminering eller processresponsförändring
Del- och strömrörelse	Fixtur, rotation, travers, munstycks- eller hjulposition, avstånd och vinkel	Missade områden, gränsfel eller ojämn behandling
Övervakning och dokumentation	Sensorer, larm, spärrar, receptkontroll, tidsstämplar och konfigurationsidentitet	Oupptäckt avvikelse eller en ofullständig frigivningsregistrering

Tabell 1. Kontrollerna är beroende av varandra. En stabil maskindisplay kan inte kompensera för ett eroderat munstycke, slitet hjul, förorenat kulpeningsmedium, lös fixtur eller felaktigt detaljprogram.

Hur skiljer sig luftblåsnings- och hjulsystem åt?

Funktion	Luftblåsningssystem	Hjulsystem
Primär accelerationsväg	Tryckluft genom ett munstycke	Mekanisk acceleration med ett roterande hjul
Viktiga strömkontroller	Arbetstryck, luftflöde, massflöde av kulpeningsmedium, munstycksgeometri, avstånd och vinkel	Hjulhastighet, flöde av kulpeningsmedium, blad- och styrburens skick, blästermönster och arbetsposition
Åtkomst	Flexibel munstycksplacering kan stödja lokal eller komplex åtkomst	Bäst lämpad för geometrier som kan presenteras för hjulmönstret
Överföringsrisk	Ett tryckvärde ensamt reproducerar inte ett kvalificerat flöde	Samma hjulhastighet ensamt reproducerar inte ett kvalificerat mönster

Tabell 2. Båda arkitekturerna kan stödja kontrollerad kulpening när de väljs och kvalificeras på rätt sätt. Ingen av dem är universellt överlägsen, och en process som är godkänd på en arkitektur bör inte överföras till den andra genom att matcha en enda inställning.

I ett pneumatiskt system är arbetstryck, faktiskt luftflöde och mediernas massflöde skilda variabler. Munstyckets konstruktion och slitage, slangens och doseringens funktion, avstånd, vinkel och rörelse påverkar kulpeningsstrålen. I ett system med metarhjul är hjulvarvtal, medietillförsel, skovelslitage, styrburens inställning, strålbildens läge och komponenthanteringen centrala. Den tillämpliga övervakningen måste motsvara systemets uppbyggnad och realistiska felsätt.

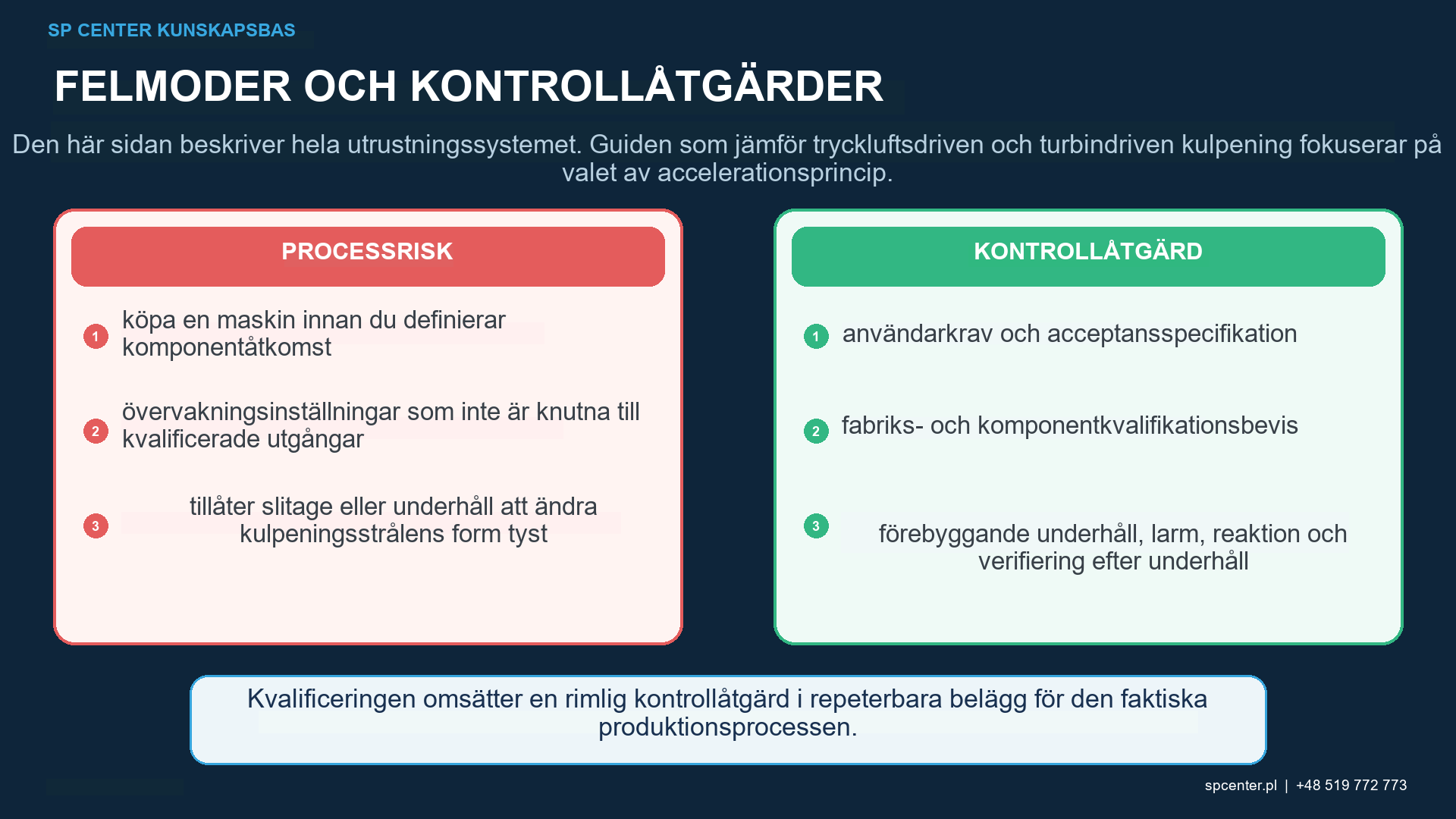

Figur 2. Trycklufts- och hjulsystem styr kulpeningsstrålen genom olika fysikaliska variabler och är inte automatiskt utbytbara.

Vad bör utrustningsspecifikationen definiera?

Delens omfattning, vikt, åtkomst, behandlingszoner, undantag och erforderlig produktionshastighet.
Mediegrupp, storleksintervall, krav på hårdhet eller material samt konditioneringsprocess.
Luftblästrings- eller hjularkitektur, antal och placering av munstycken eller hjul, fixtur- och rörelseaxlar.
Erforderliga intervall, upplösning och kontroll av kritiska processingångar.
Mätplatser, sensorer, larm, förreglingar, datainsamling och reaktionslogik.
Receptåtkomst, revisionskontroll, användarbehörigheter, säkerhetskopiering och spårbarhet.
Åtkomst till underhåll, slitagegränser, verifiering efter ingrepp och reservdelskonfiguration.

Numeriska krav bör komma från komponentfamiljen och styrande processdokument, inte från en generisk maskinkatalog. Om det framtida processområdet är okänt behövs representativa tester och riskbaserad utveckling innan slutgiltigt godkännande av utrustningen.

Hur bör utrustnings- och processkvalificering separeras?

Underlagsnivåer	Representativt underlag	Inte bevisad enbart av detta lager
Utrustningsberedskap	Installation, verktyg, säkerhet, kalibrerings- eller verifieringsstatus, underhåll och programvarukonfiguration	Överensstämmande kulpeningsintensitet eller komponenttäckning
Processkvalificering och verifiering	Kvalificerad maskinkonfiguration, Almenintensitet, mediekontroller, rörelse, driftsgränser och reaktionsplan	Fullständig behandling av varje komponentfunktion
Acceptans av komponentyta	Täckningsgrad, maskeringsgränser, yttillstånd och påkallade dimensions- eller ytjämnhetskontroller	Förbättring av restspänningsprofil eller utmattning
Komponentvalidering	Material-, geometri- och processuppläggrepresentativa tekniska underlag	Automatisk seriell release utan produktionskontroller

Tabell 3. Utrustningens beredskap fastställer att systemet kan fungera som avsett. Processkvalificering visar att en definierad konfiguration producerar det erforderliga kontrollerade flödet. Komponentacceptans och validering besvarar olika frågor.

Vilka beslut hör till varje kvalificeringssteg?

Kvalificeringsstadium	Beslut	Representativ utdata
Krav- och designgranskning	Kan den föreslagna arkitekturen kontrollera de erforderliga komponentfamiljerna och underlagen?	Godkända användarkrav, riskgranskning och systemspecifikation
Utrustningsberedskap	Fungerar den installerade hårdvaran, programvaran och mätkedjan som avsett?	Installations- och funktionsdokumentation, status för verktyg, säkerhet, sensorer och programvara
Processkvalificering	Levererar den definierade konfigurationen den specificerade intensiteten och komponenttäckningsgraden?	Kvalificerat recept, Almen-underlag, underlag för täckningsgrad och godkända driftsgränser
Produktionsfrisläppande	Är instruktioner, dokumentation, underhålls- och reaktionsplaner redo för seriell kontroll?	Godkänd produktionsdokumentation och frisläppningsstatus

Tabell 4. Benämningarna på kvalificeringsstegen kan skilja sig mellan organisationer, men underlagen bör ändå löpa från krav och utrustningsberedskap till ett kvalificerat processupplägg för komponenten och styrt frisläppande av serieproduktion.

Vad tillför datorövervakad kulpening?

SAE AMS2432 behandlar datorövervakad kulpening och identifierar realtidsobservation, spårbarhet och respons för processinmatningsinställningar som centrala syften. Datorövervakning kan stärka underlagen genom att registrera den faktiska cykeln, upptäcka avvikelser och länka poster till det godkända receptet. Den omvandlar inte Nadcap-ackreditering till produktcertifiering och ersätter inte ritningen, AMS2430, kundtillägg eller komponentinspektion.

Övervakning är endast effektiv när sensorval, kalibrering eller verifiering, datainsamling, larmgränser, tidssynkronisering, receptkontroll och programvaruändringar i sig kontrolleras. Ett registrerat värde från en felaktig eller felplacerad sensor är inte objektivt underlag på det faktiska processtillståndet.

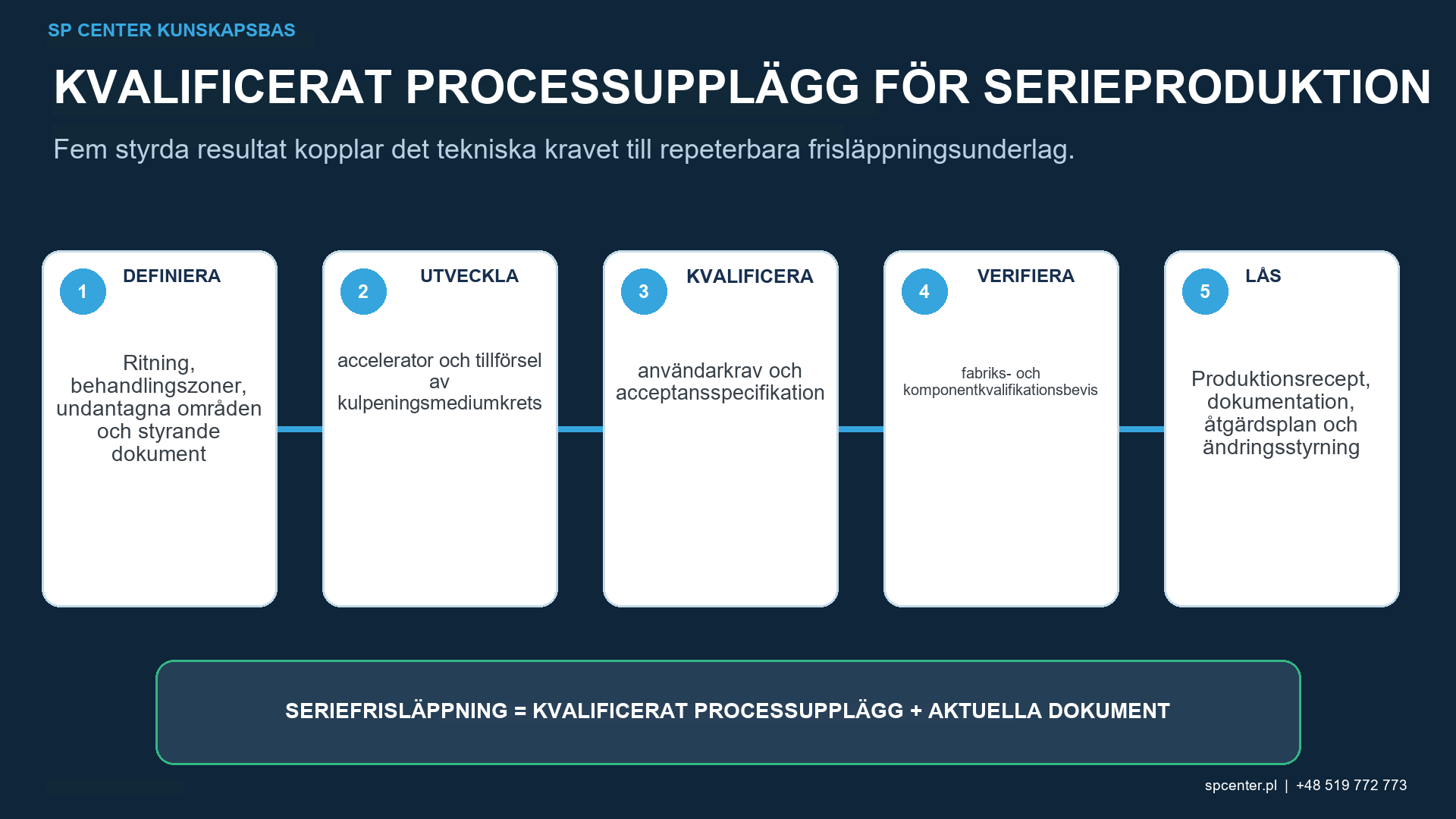

Figur 3. Utrustningskvalificering stöder processkontroll, medan komponenttäckning och teknisk prestanda kräver separata underlag.

Hur ska ett nytt eller modifierat system kvalificeras?

Bekräfta de kontrollerade tekniska kraven, komponentfamiljerna och avtalsdokumenthierarkin.
Verifiera installation, verktyg, säkerhetsfunktioner, programvaru- och hårdvarukonfiguration och mätsystemstatus.
Demonstrera driftsområden, medieleverans och konditionering, rörelsenoggrannhet, larm, förreglingar, dataintegritet och reaktionslogik.
Utveckla och kvalificera den faktiska kulpeningskonfigurationen för representativa komponenter, inklusive intensitet och täckningsgrad.
Validera komponentrespons där det krävs av teknik eller kundkvalificering.
Godkänn arbetsinstruktioner, recept, driftsgränser, underhåll, dokumentation, avvikelsekontroll och omkvalificeringsutlösare före seriell frisläppning.

Vilka ändringar kräver formell granskning?

Maskinflytt, ändring av verktyg, byte av munstycke eller hjul med en annan konfiguration, ändring av fixtur eller program, ändrat mediesystem, ändring av sensor eller mjukvara, utökat parameterområde och större underhåll kan påverka det kvalificerade tillståndet. Det styrande kvalitetssystemet bör klassificera ändringen, definiera erforderligt godkännande och avgöra om verifiering, partiell omkvalificering eller fullständig omkvalificering är nödvändig.

Ändring eller händelse	Omedelbar granskning	Möjliga underlag före omstart
Utbyte av munstycke, hjul, blad eller styrbur	Bekräfta utbyteskonfiguration och slitage	Inspektion, installationsverifiering och intensitets- eller mönsterverifiering efter behov
Ändring av fixtur, program eller rörelse	Bedöm åtkomst, exponeringsfördelning och maskeringsgränser	Underlag för torrkörning, rörelseverifiering, täckningsgrad och intensitet
Ändring av sensor, styrenhet eller programvara	Bedöm mätintegritet, larm, dokumentation och receptkontroll	Funktionell utmaning, dataintegritetskontroll och godkänd programkonfiguration
Större underhåll, flytt eller ändring av verktyg	Bedöm alla berörda kvalificerade egenskaper	Dokumenterad restaurering, verifiering och omkvalificering definierad av ändringskontroll

Tabell 5. Den erforderliga åtgärden beror på det styrande förfarandet och den tekniska effekten av ändringen; utbyte mot en nominellt liknande artikel är inte automatiskt underlag på att det kvalificerade tillståndet är oförändrat.

Vanliga frågor

Är en kulpeningsmaskin kvalificerad genom att uppnå ett korrekt Almen-resultat?

Nej. Ett resultat är bara en del av underlagen. Kvalificeringen måste behandla den definierade konfigurationen, mätvägen, mediesystemet, rörelsen, driftsgränserna, övervakningen, dokumentation och tillämpliga kundkrav.

Garanterar datorövervakning en överensstämmande komponent?

Nej. Det kan ge realtidsobservation, spårbarhet och reaktion på processinmatningsinställningar, men komponenttäckning, ytacceptans och eventuell prestandavalidering förblir separata krav.

Kan lufttryck användas som intensitetsvärde?

Nej. Tryck är en ingångsvariabel i ett pneumatiskt kulpeningssystem. Kulpeningsintensiteten måste bestämmas eller verifieras genom tillämplig Almen-systemprocedur under den kvalificerade konfigurationen.

Är tryckluftsdriven kulpening och kulpening med metarhjul utbytbara?

Inte automatiskt. De skiljer sig åt i strömbildning, åtkomst, mönster, övervakade variabler och fellägen. Substitution kräver teknisk granskning och kvalificering mot komponenten och styrande krav.

Vilka utrustningsändringar kan kräva omkvalificering?

Ändringar av maskinen, munstycket eller hjulet, fixturen, rörelsen, mediesystemet, övervakningsprogramvaran, parameterintervallen eller underhållsförhållandet kan påverka det kvalificerade tillståndet. Den godkända ändringskontrollproceduren avgör vilken åtgärd som krävs.

Vilken information bör tillhandahållas vid upphandling av en process?

Tillhandahåll kontrollerad ritning, material- och värmebehandling, behandlings- och exklusionszoner, specifikationer, intensitets- och täckningskrav, ytbegränsningar, produktionsvolym, valideringsbehov och obligatoriska dokumentation.

Viktiga slutsatser

Ett styrt kulpeningssystem integrerar acceleration, tillförsel och konditionering av kulpeningsmedier med rörelse, övervakning och dokumentation.
Luftblåsnings- och hjulsystem använder olika kontrollvariabler och är inte automatiskt utbytbara.
Utrustningsberedskap, processkvalificering, acceptans av komponentytan och komponentvalidering är separata underlagsnivåer.
Datorövervakning stärker observation och spårbarhet men garanterar inte komponentöverensstämmelse i sig själv.
Konfiguration och ändringskontroll avgör om en tidigare kvalificerad process förblir representativ.
