Hur accelerationsmetod, geometri, produktivitet och processunderlag påverkar val av utrustning
Pneumatisk kulpening och kulpening med metarhjul accelererar kulpeningsmedium genom olika mekanismer. Luftsystem ger vanligtvis flexibel strömriktning och specialiserad åtkomst; centrifugalhjul kan ge hög genomströmning av kulpeningsmedium och effektiv seriell bearbetning. Ingen av arkitekturerna är i sig överlägsen. Valet beror på komponentåtkomst, kulpeningsmedium, produktionsstrategi och förmågan att kvalificera och reproducera den erforderliga processen på komponentnivå.

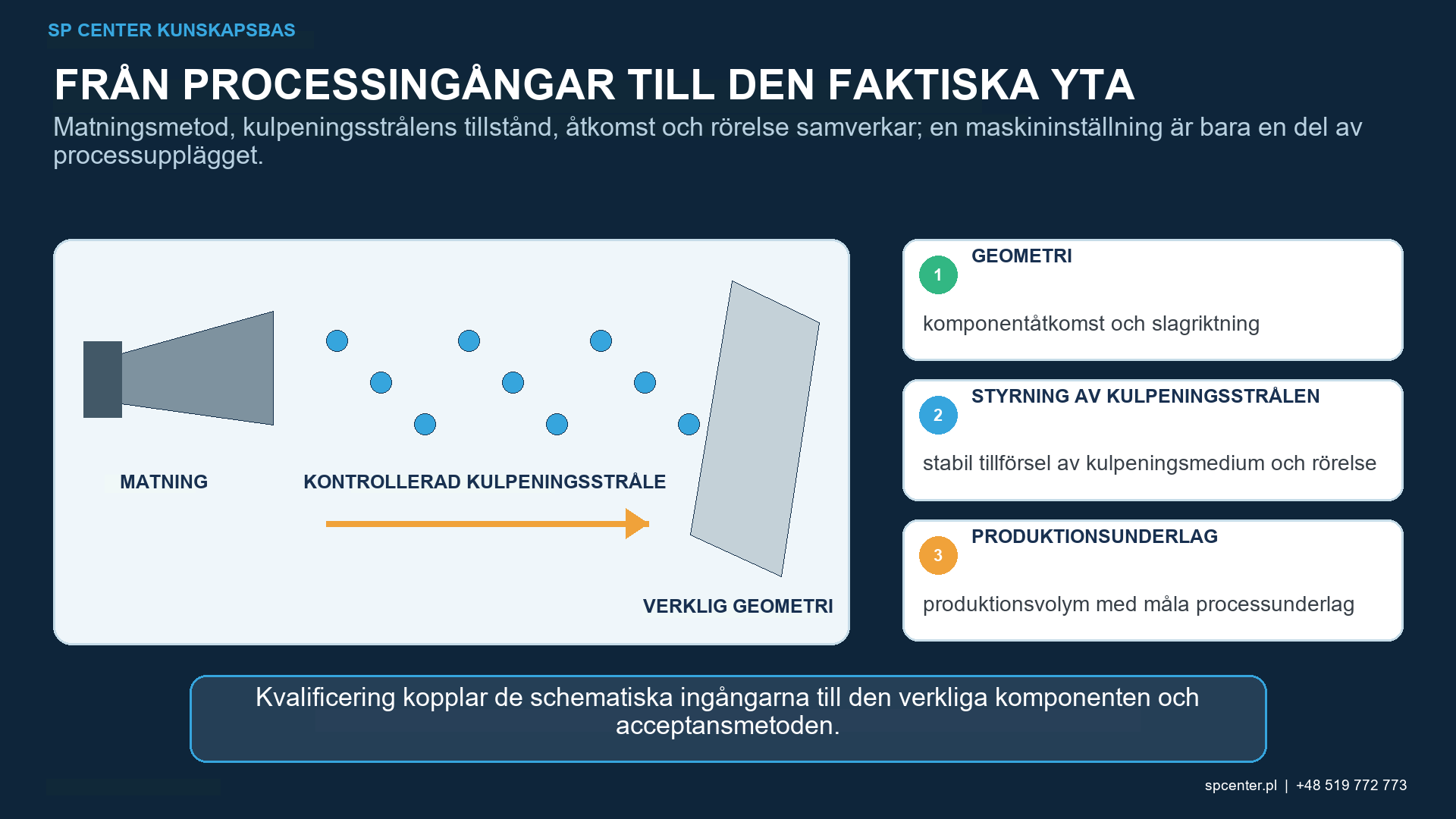

Figur 1 är ett tekniskt beslutshjälpmedel för pneumatisk kulpening kontra kulpening med metarhjul. Det innehåller inte ett universellt recept och ersätter inte den styrande ritningen, specifikationen, kvalificeringen och komponentgodkännandeunderlaget.
Varför bestämmer inte accelerationsmetoden ensam processkvaliteten?
Två maskiner kan uppfylla samma Almenintensitets- och täckningskrav utan att vara operationellt utbytbara. Intensiteten karaktäriserar det standardiserade svaret hos kulpeningsstrålen vid definierade verifieringsplatser; täckningsgraden utvärderar specificerade komponentytor. Inget resultat ensamt bevisar identisk partikelhastighetsfördelning, slagvinkelfördelning, exponeringsuniformitet, yttillstånd eller långsiktig stabilitet.
| Underlag | Vad det stöder | Vad den inte bevisar ensam |
|---|---|---|
| Almenintensitet | Strömmens svar vid den verifierade platsen och uppställningen. | Täckningsgrad eller identisk leverans över komponenten. |
| Täckningsgrad | Specificerad yta uppfyller det åberopade kriteriet för slagbevis. | Korrekt intensitet, ytintegritet eller utmattningsprestanda. |
| Maskindokumentation. | Valda ingångar och övervakade tillstånd höll sig inom godkända gränser. | Att oövervakade variabler förblev stabila. |
| Komponentinspektion | Specificerade acceptansegenskaper överensstämmer. | En ospecificerad restspänningsprofil eller livslängdsförbättring. |
Tabell 1. Utrustningens kapacitet demonstreras genom kompletterande underlag.
Hur styr pneumatisk kulpening kulpeningsstrålen?
Ett pneumatiskt kulpeningssystem accelererar blästermedel genom ett munstycke med hjälp av tryckluft. Det kan ge flexibel inriktning och oberoende kontroll av flera munstycken, vilket är värdefullt för komplex geometri, utvecklingsarbete och låga till medelstora produktionsvolymer. Lämpligheten beror på hela leveransarrangemanget, inte på ordet ”luft” i maskinbeskrivningen.
| Kontrollerat element | Varför det är viktigt | Typisk försämring eller variation |
|---|---|---|
| Lufttillförsel och tryck | Påverkar tillgänglig energi och repeterbarhet hos munstycksströmmen. | Fluktuation, begränsning, läckage eller regulatordrift i tillförseln. |
| Flöde av kulpeningsmedium | Påverkar partikelflöde och täckningsgrad. | Matarinstabilitet, överbryggning, blockering eller sensorfel. |
| Munstycksskick | Påverkar strömmens form, riktning och effektivitet. | Borrslitage, skada, feljustering eller felaktig utbyte. |
| Avstånd och vinkel | Kontrollåtkomst, träffbild och slagriktning. | Fixturförskjutning, robotfel eller felaktig inställning. |
| Rörelse och exponering | Fördela strömmen över behandlingsområdet. | Recept, hastighet, ban- eller tidsavvikelse. |
Tabell 2. Luftblästringsstabilitet beror på hela det pneumatiska och positioneringssystemet.
Hur styr kulpening med metarhjul kulpeningsstrålen?
Ett centrifugalhjul accelererar kulpeningsmedium mekaniskt med roterande blad. Hjulsystem kan leverera hög genomströmning av kulpeningsmedium och är ofta attraktiva för repeterbar serieproduktion. Deras användbarhet bestäms av den erforderliga strömåtkomsten, slagriktningen, processfönstret och komponenthanteringsstrategin – inte bara av produktionsvolymen.
- Hjulhastighet: Varför det spelar roll: Påverkar mediets utloppshastighet och den resulterande strömmen.; Typisk försämring eller variation: Drivvariation, styrfel eller obehörig inställningsändring.
- Flöde av kulpeningsmedium: Varför det spelar roll: Påverkar partikelflöde och belastning av hjulet.; Typisk försämring eller variation: Slitage, blockering eller inkonsekvent matning av flödeskontrollen.
- Blad och hjuldelar: Varför det spelar roll: Definierar acceleration och utmatningsbeteende.; Typisk försämring eller variation: Slitage, obalans, skada eller inkonsekventa reservdelar.
- Styrbur/utmatningsinställning: Varför det spelar roll: Påverkar blästringsmönstrets position.; Typisk försämring eller variation: Slitage, felaktig justering eller monteringsfel.
- Delrörelse och presentation: Varför det spelar roll: Bestäm vilka ytor som tar emot strömmen.; Typisk försämring eller variation: Fixturslitage, orienteringsfel eller cykelvariation.
Tabell 3. Hjulblastningskontroll inkluderar både hjulet och komponentleveranssystemet.
Hur står sig luftblastnings- och hjulblastnings-system i jämförelse med andra tekniska val?
| Urvalsfråga | Luftblastnings-tendens | Hjulblastnings-tendens |
|---|---|---|
| Geometri och åtkomst | Flexibel munstycksplacering kan stödja lokal eller komplex åtkomst. | Bäst där ett stabilt hjulmönster kan nå alla nödvändiga områden. |
| Produktionsstrategi | Väl lämpad för utveckling, varianter och flexibla celler. | Ofta effektiv för repeterbara processupplägg med högre genomströmning. |
| Rörelsearkitektur | Munstycks- och/eller komponentrörelse kan programmeras oberoende av varandra. | Komponentpresentationen är koordinerad med det fasta hjulmönstret. |
| Primärt slitagefokus | Munstycken, slangar, ventiler, matare och luftsystem. | Blad, styrhållare, foder, hjuldelar och matningssystem. |
| Kvalificeringskonsekvens | Kvalificera de faktiska munstyckena, positionerna, banorna och pneumatiska inställningarna. | Kvalificera det faktiska hjulet, utloppsmönstret, inställningarna och delens rörelse. |
Tabell 4. Dessa är urvalstendenser, inte universella kapacitetsgränser.
VIKTIG BESLUT Välj den arkitektur som kan leverera och styra den erforderliga processen på den verkliga komponenten. En tekniketikett ersätter inte åtkomsttester, strömkvalificering, täckningsutveckling och komponentgodkännande.
Varför är processstabilitet en egenskap hos det kompletta systemet?
Stabil produktion kräver utrustning, kulpeningsmedium, verktyg, programvara, underhåll och verifiering för att fungera som ett kontrollerat system. Att byta ut en maskin, ett munstycke, en hjulkomponent, en fixtur eller ett rörelseprogram kan ändra leveransen även om de nominella inställningarna verkar oförändrade.
- Definiera den godkända utrustningens identitet och konfiguration.
- Kontrollmedietyp, storleksfördelning, skick och påfyllning.
- Kontrollfixturer, maskering, delorientering, munstyckes-/hjulposition och rörelse.
- Identifiera övervakade variabler, registreringsfrekvens, larmgränser och reaktionsplaner.
- Utvärdera ändringar genom tillämplig ändringskontroll och omkvalificeringsväg.
Vad kan automatisering och datorövervakning fastställa?
Automatisering förbättrar repeterbarheten när den konsekvent kör en redan kvalificerad process. Programmerbara recept, förreglingar, övervakat flöde av kulpeningsmedium, positionsbekräftelse och produktionsdokumentation kan minska okontrollerad variation och stärka spårbarheten. De visar inte att den valda vägen når den kritiska ytan eller att den tekniska processen är lämplig.
| Kontrollnivåer | Användbara underlag | Nödvändig försiktighet |
|---|---|---|
| Recepthantering | Auktoriserade börvärden och cykelval. | Skydda versioner och förhindra obehöriga redigeringar. |
| Realtidsövervakning | Registrerade tillstånd för specificerade processvariabler. | En registrerad signal är endast användbar om sensorn och gränsen är giltiga. |
| Förreglingar och larm | Förebyggande eller detektering av definierade onormala tillstånd. | En förbikoppling eller svag reaktionsplan kan omintetgöra styrningen. |
| Rörelsestyrning | Repeterbar position, bana, hastighet och timing. | Förändringar i verktygets mittpunkt, fixturens utgångspunkt och nyttolast kan påverka leveransen. |
| Datalagring | Spårbarhet till del, parti, recept och utrustning. | Registreringar bör stödja – inte ersätta – fysisk verifiering. |
Tabell 5. Övervakning måste vara kopplad till validerade variabler, gränser och reaktioner.
Varför är underhåll en del av processtyrning?
Slitage orsakar inte alltid ett omedelbart maskinstopp. Den kan gradvis ändra strömmens form, utmatningsplats, flöde av kulpeningsmedium eller rörelsenoggrannhet medan produktionen fortsätter. Förebyggande underhåll skyddar därför processstabilitet såväl som utrustningens tillgänglighet.
- Definiera inspektions- och utbyteskriterier för slitdelar.
- Använd verifierade reservdelar och återställ godkända justeringar efter underhåll.
- Kontrollera separatorn, siktarna, återvinningssystemet och mediematningen – inte bara acceleratorn.
- Bedöm läckor, sensordrift, robot- eller fixturnoggrannhet och onormal vibration.
- Definiera verifiering och eskalering efter underhåll enligt risken för ingreppet.
Underhållsverifiering: En underhållsjournal bekräftar att arbete har utförts. Den bekräftar inte i sig själv återställning av den kvalificerade strömmen. Den erforderliga verifieringen beror på vad som ändrats och på den styrande processdokumentationen.

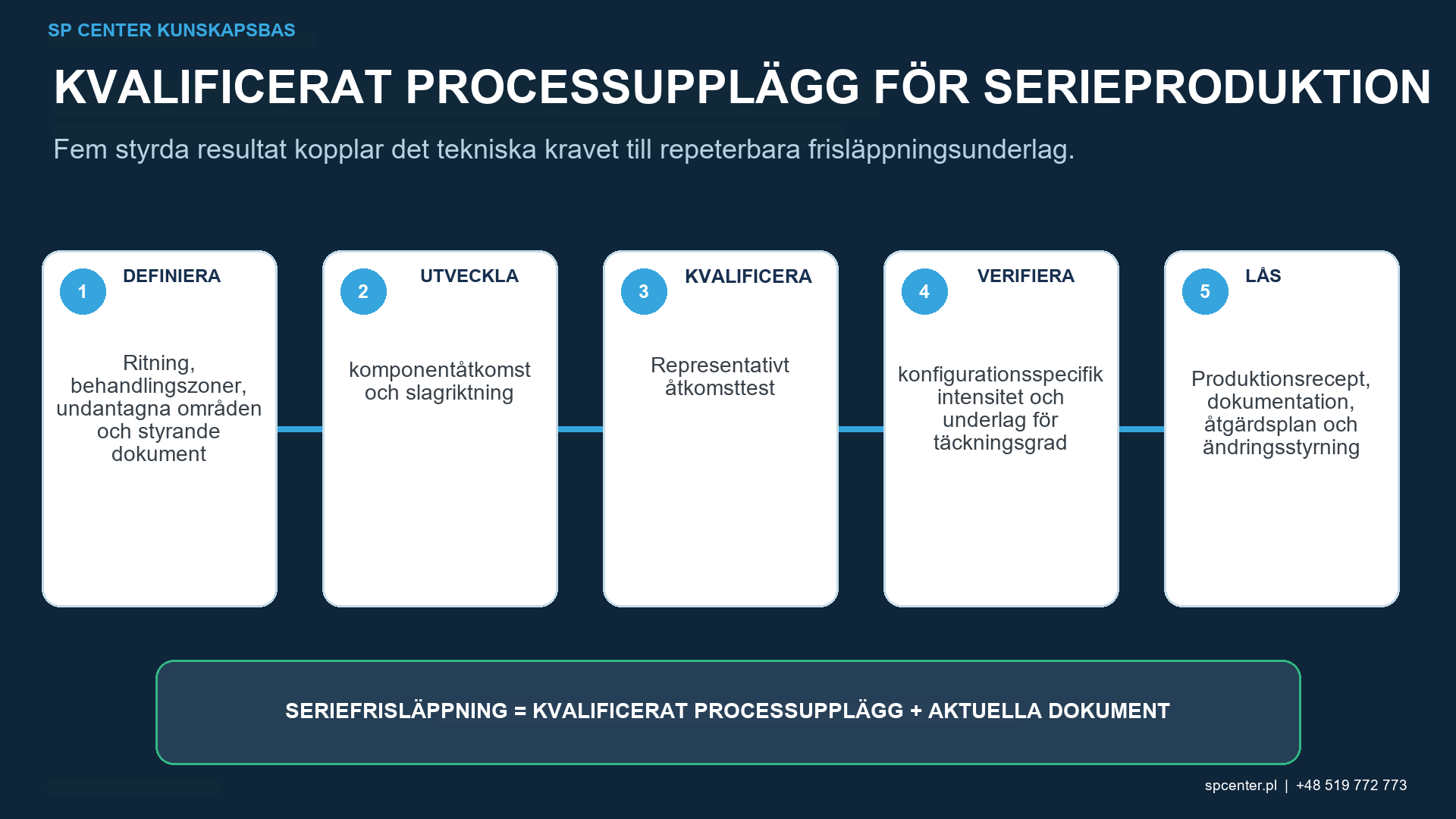

Hur ska varje maskinkonfiguration kvalificeras och verifieras i produktion?
- 1. Kravgranskning: Erforderlig utdata: Behandlingsområde, intensitet, täckningsgrad, kulpeningsmedium, undantag och kontrolldokument.
- 2. Utrustningsval: Erforderlig utdata: Arkitektur och kapacitet lämplig för åtkomst, rörelse och produktionsstrategi.
- 3. Leveransutveckling: Erforderlig utdata: Munstycks-/hjulkonfiguration, fixtur, maskering, delpresentation och exponering.
- 4. Strömkvalificering: Obligatorisk utdata: Mättnadskurva, Almenintensitet och definierade verifieringsplatser.
- 5. Komponentutvärdering: Obligatorisk utdata: Täckningsgrad, gränser, yttillstånd och andra åberopade acceptanskontroller.
- 6. Kontrollplan: Obligatorisk utdata: Övervakade variabler, gränser, dokumentation, underhålls- och reaktionsplan.
- 7. Seriell verifiering: Obligatorisk utdata: Underlag på att den auktoriserade processen fortsätter att reproduceras.
Tabell 6. Kvalificering kopplar utrustningsinställningar till underlag på komponentnivå.
Vilka frågor är viktiga vid utvärdering av utrustning?
- Kan strömmen nå varje specificerad yta i en lämplig stötriktning?
- Vilka variabler styrs, övervakas, registreras och sammankopplas?
- Hur hanteras flöde av kulpeningsmedium, återvinning, separation och påfyllning?
- Vilka slitagekomponenter kan förändra strömmens prestanda och hur fastställs gränser?
- Hur styrs fixturer, maskering, delidentifiering och recept?
- Vilken verifiering krävs efter underhåll, installationsändring eller programvarurevision?
- Kan systemet reproducera den kvalificerade cykeln med objektiva underlag över tid?
Hur ska pneumatisk kulpening och kulpening med metarhjul specificeras och kvalificeras?
Kvalificeringen måste koppla den verkliga komponenten till ett styrt processupplägg för produktion. För pneumatisk kulpening och kulpening med metarhjul ska den tekniska granskningen omfatta åtkomst till komponenten och anslagsriktning, stabil tillförsel av kulpeningsmedium och rörelse samt produktionsvolym och objektiva processunderlag. Ett lyckat försök kan inte överföras utan granskning om utrustning, kulpeningsmedium, fixturer, geometri, rörelse, förberedelse eller acceptansmetod ändras.
Frisläppningsplanen bör ta itu med de processspecifika riskerna: att välja enbart från maskinetikett eller genomströmning, anta lika Almenintensitet gör maskiner utbytbara, vilket automatiserar en väg som aldrig når den kritiska funktionen. SP Center kan föreslå genomförbarhetsarbete och en processkontrollväg, men ritningen, åberopade specifikationer, godkända avvikelser och de vidareförda kundkraven förblir den avtalsenliga auktoriteten.
| Inmatning av offertförfrågan | Varför det är viktigt |
|---|---|
| Kontrollerad ritning och revision | Definierar delidentitet, behandlingszoner, gränser och undantag. |
| Material, värmebehandling och inkommande yta | Stöder kulpeningsmedium, skador, ytråhet, kontaminering och sekvensgranskning. |
| Styrande specifikationer och vidareförda kundkrav | Identifierar auktoriteten för intensitet, täckningsgrad, kulpeningsmedium, dokumentation och acceptans. |
| Geometri, storlek, massa och representativa egenskaper | Stöder genomförbarhet för komponentåtkomst och stötriktning samt den sämsta åtkomstplatsen. |
| Kvantiteter, partilogik och leveransplan | Möjliggör definition av produktionsväg, kapacitetsplan, spårbarhetsnivå och kommersiell bas. |
| Yt-, dimensions- och registreringskrav | Förhindrar att intensitet eller täckningsgrad behandlas som enda frisläppningsunderlag. |
Tabell 5. RFQ-indata för en kontrollerad projektgranskning.
OFFQ-STÖD Skicka den kontrollerade ritningen, kraven och kvantiteten till [email protected]. För en inledande genomförbarhetsdiskussion, ring +48 519 772 773.

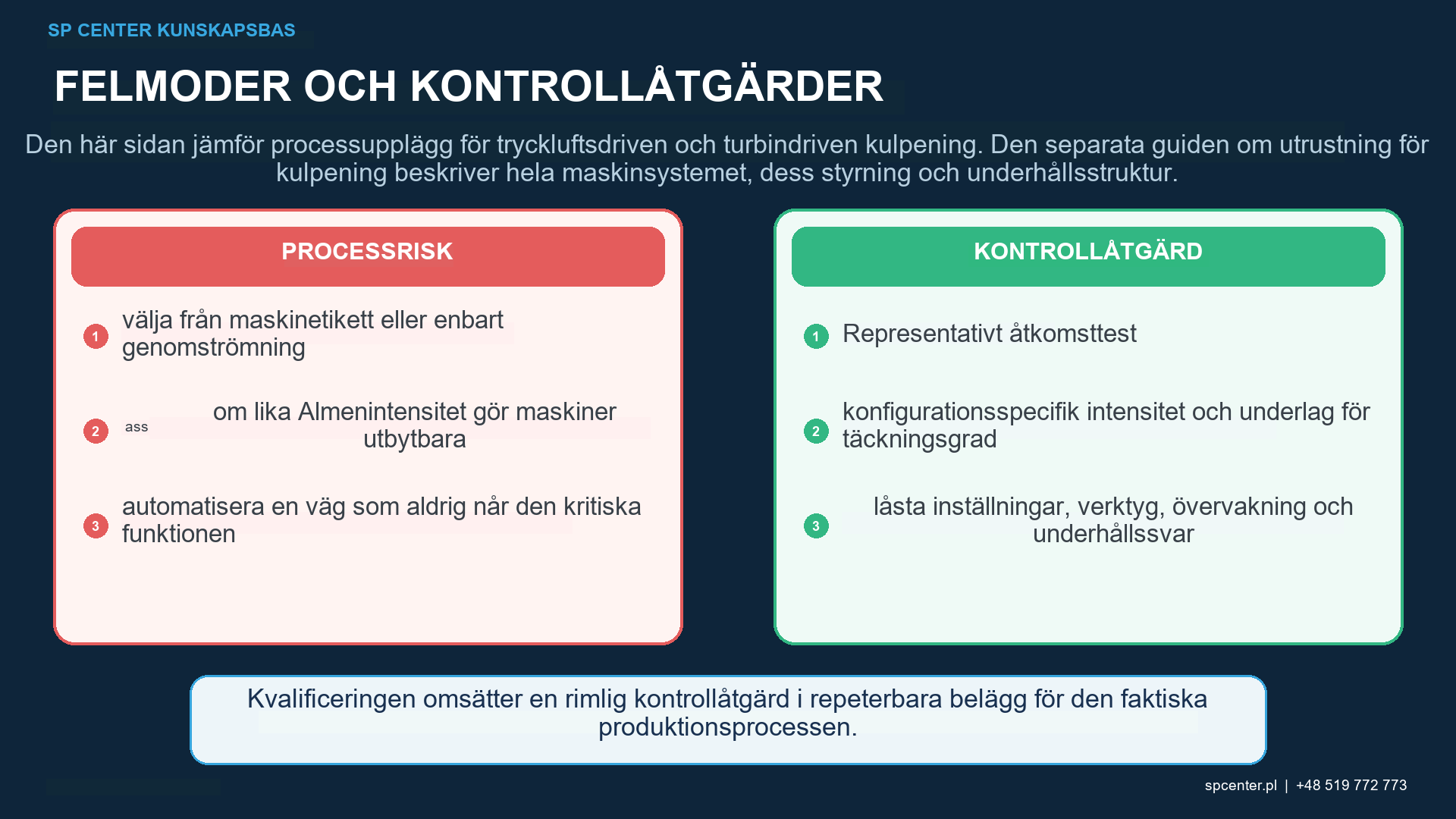

Vilka missuppfattningar om pneumatisk kulpening och kulpening med metarhjul bör undvikas?
Antagandet ”den nyaste maskinen ger den bästa processen” är felaktigt. Förmågan beror på kvalificerad tillförsel av kulpeningsmediet och robust processstyrning.
Antagandet ”pneumatisk kulpening är alltid mer exakt” är felaktigt. Noggrannhet och repeterbarhet beror på det verkliga systemet och den aktuella tillämpningen.
Antagandet ”kulpening med metarhjul lämpar sig endast för enkla detaljer” är felaktigt. Lämpligheten beror på åtkomst, kastbild, rörelse och tillämpliga krav.
Antagandet ”automatisering garanterar kvalitet” är felaktigt. Automatiseringen upprepar instruktioner och övervakar utvalda variabler, oavsett om processen har utvecklats korrekt eller inte.
Antagandet ”samma Almenintensitet gör två maskiner likvärdiga” är felaktigt. Tillförseln av kulpeningsmediet och acceptansen av komponenten är fortfarande konfigurationsspecifika.
Vanliga frågor om pneumatisk kulpening och kulpening med metarhjul
Vad är pneumatisk kulpening kontra kulpening med metarhjul?
Pneumatisk kulpening och kulpening med metarhjul accelererar kulpeningsmediet med olika mekanismer. Pneumatiska system ger vanligtvis flexibel riktning på kulpeningsstrålen och specialiserad åtkomst, medan centrifugalhjul kan ge hög genomströmning av kulpeningsmedium och effektiv serieproduktion.
Är pneumatisk kulpening mer exakt än kulpening med metarhjul?
Pneumatisk kulpening är inte automatiskt mer exakt. Noggrannhet och repeterbarhet beror på hela systemet med munstycke eller metarhjul, komponentens placering och rörelse, styrning av kulpeningsmediet, underhåll och kvalificeringsunderlag.
Kan en luftblästrings- och hjulblästringsmaskin använda samma kvalificerade recept?
Ett recept bör inte överföras enbart på nominella inställningar. Den nya produktionskonfigurationen måste visa den erforderliga intensiteten, åtkomst, täckningsgrad, yttillstånd och seriell repeterbarhet enligt den gällande godkännandevägen.
Vilka variabler styr pneumatisk kulpening respektive kulpening med metarhjul?
Valet mellan pneumatisk kulpening och kulpening med metarhjul beror på åtkomst till komponenten och anslagsriktning, stabil tillförsel av kulpeningsmedium och rörelse samt produktionsvolym och objektiva processunderlag. Produktionsprocessen ska dessutom styra representativa åtkomstprov, konfigurationsspecifika underlag för intensitet och täckningsgrad, låsta inställningar, fixturer, övervakning och reaktion efter underhåll.
Bevisar korrekt Almenintensitet att pneumatisk kulpening kontra kulpening med metarhjul är acceptabelt?
En korrekt Almenintensitet visar endast den standardiserade respons hos kulpeningsstrålen som den åberopade metoden kräver. Tryckluftsdriven kulpening och kulpening med metarhjul kräver konfigurationsspecifika underlag. Den separata vägledningen om kulpeningsutrustning beskriver hela maskinsystemet samt dess styrning, övervakning och underhåll.
Vad bör en offertförfrågan för pneumatisk kulpening kontra kulpening med metarhjul innehålla?
Skicka den kontrollerade ritningen och revisionen, material- och värmebehandling, erforderlig behandling och undantagszoner, styrande specifikationer, intensitets- och täckningskrav, kvantiteter, yt- och dimensionsgränser samt erforderliga dokumentation.
Vilka standarder gäller för pneumatisk kulpening kontra kulpening med metarhjul?
Tillämpliga dokument beror på kontraktet och komponenten. Relevanta tekniska referenser inkluderar SAE J2441_202511, SAE J443_202512, SAE J442_202602, AMS2430U, men de revisioner som åberopas av ritningen och de vidareförda kundkraven förblir auktoritativa.
Kan SP Center bedöma ett krav på pneumatisk kulpening kontra kulpening med metarhjul?
Ja. SP Center kan granska genomförbarhet, processkontroller, tester, kvalificeringsunderlag och seriekrav inom sitt bekräftade kapacitets- och godkännandeområde. Ring +48 519 772 773 eller skicka den kontrollerad dokumentationen till [email protected].
Vilka är de viktigaste slutsatserna?
- Maskinarkitekturen avgör hur kulpeningsmedium accelereras och levereras.
- Välj mellan pneumatisk kulpening och kulpening med metarhjul utifrån komponentåtkomst, produktionsstrategi och styrbarhet.
- Behandla utrustning, kulpeningsmedium, verktyg, programvara, underhåll och verifiering som ett processsystem.
- Kvalificera den produktionskonfiguration som faktiskt används och kontrollera materialförändringar.
- Använd automatisering och övervakning för att stödja – inte ersätta – teknisk kvalificering och komponentunderlag.
Vilka relaterade SP Center-guider bör läsas härnäst?
Vilka tekniska referenser stöder denna guide?
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
4. SAE AMS2430U: Kulpening, reviderad april 2018
5. SAE AMS2432E: Kulpening, datorövervakad, reviderad oktober 2022
6. SAE AMS2431E: Kulpeningsmedier, allmänna krav, reviderad april 2023
7. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Tillämpliga revisioner: Använd de fullständiga revisionerna som anges i ritningen, kontraktet och de vidareförda kundkraven. Denna artikel ger teknisk kontext och ersätter inte kontrollerade krav.
