W kulowaniu pneumatycznym i wirnikowym medium jest rozpędzane na dwa różne sposoby. Układ pneumatyczny zwykle zapewnia dużą swobodę kierowania strumieniem i ułatwia dostęp do złożonej geometrii, natomiast wirnik rzutowy może zapewnić duży strumień medium i wydajną obróbkę seryjną. Żadne rozwiązanie nie jest z natury lepsze. Wybór zależy od dostępu do obrabianych powierzchni, rodzaju medium, strategii produkcji oraz możliwości zakwalifikowania i powtarzalnego prowadzenia procesu na obrabianym elemencie.

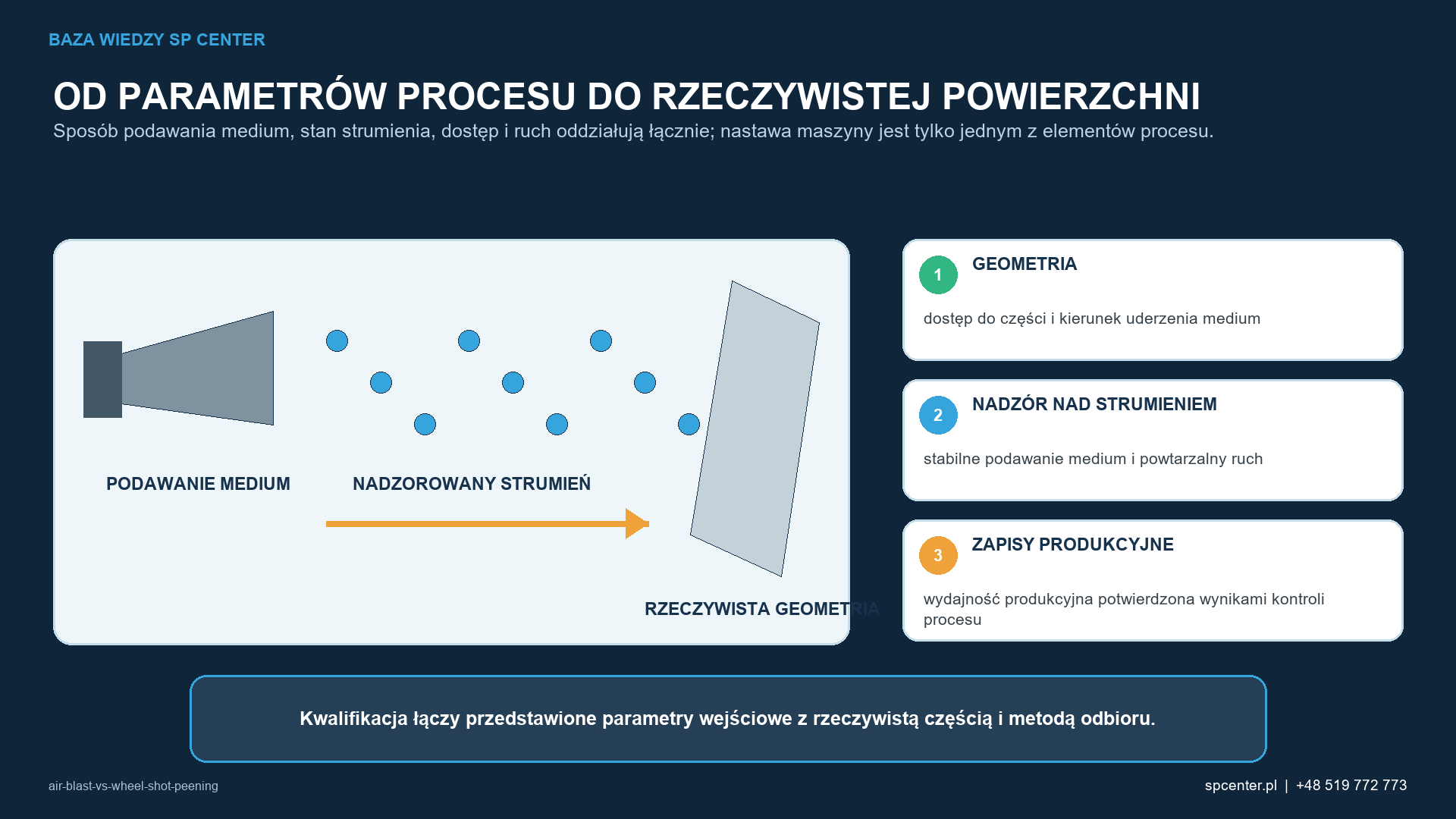

Rysunek 1 stanowi pomoc techniczną w podejmowaniu decyzji dotyczących kulowania w przemyśle lotniczym i kosmicznym. Nie zawiera uniwersalnego zestawu parametrów ani nie zastępuje rysunku wykonawczego, specyfikacji, kwalifikacji i zapisów odbioru części.
Dlaczego sposób rozpędzania medium nie przesądza o jakości procesu?
Dwie maszyny mogą spełniać te same wymagania intensywności Almena i pokrycia, a mimo to nie być zamienne w eksploatacji. Intensywność charakteryzuje znormalizowane oddziaływanie strumienia w określonych miejscach weryfikacji, a pokrycie — wskazane powierzchnie części. Żaden z tych wyników nie potwierdza samodzielnie identycznego rozkładu prędkości i kąta uderzeń, równomierności ekspozycji, stanu powierzchni ani stabilności długoterminowej.
| Dowody | Co wspiera | Czego nie udowadnia samodzielnie |
|---|---|---|
| Intensywność Almena | Znormalizowane oddziaływanie strumienia w określonym miejscu i konfiguracji | Pokrycie części ani identyczny rozkład strumienia na całej geometrii |
| Pokrycie powierzchni | Wskazana powierzchnia spełnia kryterium śladów uderzeń | Prawidłową intensywność, stan warstwy wierzchniej ani odporność zmęczeniową |
| Zapisy maszyny | Wybrane parametry wejściowe i monitorowane stany pozostawały w dopuszczalnych granicach | Stabilność zmiennych, których system nie monitoruje |
| Kontrola części | Zgodność określonych cech odbiorowych części | Nieprzywołany profil naprężeń szczątkowych ani wzrost trwałości zmęczeniowej |
Tabela 1. Poszczególne rodzaje dowodów potwierdzają różne aspekty procesu i nie powinny być traktowane zamiennie.
Tabela 1 pokazuje, że zdolność urządzenia ocenia się za pomocą uzupełniających się dowodów dotyczących strumienia, pokrycia, zapisów maszyny i konkretnej części.
Co należy wiedzieć o urządzeniach do kulowania pneumatycznego?
Układ pneumatyczny rozpędza medium w dyszy za pomocą sprężonego powietrza. Umożliwia elastyczne kierowanie strumieniem i niezależne sterowanie wieloma dyszami, co jest przydatne przy złożonej geometrii, pracach rozwojowych oraz produkcji mało- i średnioseryjnej. Przydatność zależy od całego układu podawania, a nie od samego określenia „pneumatyczny”.
| Kontrolowany element | Dlaczego to ważne | Typowe zużycie lub odchylenie |
|---|---|---|
| Zasilanie powietrzem i ciśnienie | Wpływa na energię dostępną do utworzenia powtarzalnego strumienia z dyszy | Wahania zasilania, ograniczenia przepływu, nieszczelności lub dryf regulatora |
| Przepływ medium | Wpływa na strumień cząstek i szybkość uzyskiwania pokrycia | Niestabilność podajnika, zawieszanie się medium, zator lub błąd czujnika |
| Stan dyszy | Wpływa na kształt, kierunek i wydajność strumienia | Zużycie otworu, uszkodzenie, niewspółosiowość lub niezgodna część zamienna |
| Odstęp i kąt | Określają dostęp do powierzchni i kierunek uderzenia | Przesunięcie oprzyrządowania, błąd robota lub niewłaściwa konfiguracja |
| Ruch i ekspozycja | Rozprowadzają strumień po wymaganej strefie obróbki | Odchylenie programu procesu, prędkości, toru ruchu lub synchronizacji |
Tabela 2. Najważniejsze elementy sterowania w układzie kulowania pneumatycznego oraz typowe źródła odchyleń.
Tabela 2 pokazuje, że stabilność strumienia zależy od całego układu pneumatycznego, podawania medium i pozycjonowania części.
Co należy wiedzieć o urządzeniach do kulowania wirnikowego?
Wirnik rzutowy rozpędza medium mechanicznie za pomocą obracających się łopatek. Układy wirnikowe mogą zapewniać duży strumień medium i wysoką wydajność w powtarzalnej produkcji seryjnej. Ich przydatność zależy od dostępu strumienia, kierunku uderzenia, okna procesu i sposobu obsługi części — nie tylko od wielkości produkcji.
- Prędkość wirnika — znaczenie: wpływa na prędkość wylotową medium i charakter strumienia. Typowe odchylenia: wahania napędu, błąd sterowania lub niezatwierdzona zmiana nastawy.
- Przepływ medium — znaczenie: wpływa na strumień cząstek i obciążenie wirnika. Typowe odchylenia: zużycie elementów regulacyjnych, zator albo nierównomierne podawanie.
- Łopatki i elementy wirnika — znaczenie: kształtują przyspieszanie medium i punkt jego wyrzutu. Typowe odchylenia: zużycie, niewyważenie, uszkodzenie lub użycie niezgodnych części zamiennych.
- Położenie klatki sterowniczej i punkt wyrzutu — znaczenie: określają położenie obszaru oddziaływania strumienia. Typowe odchylenia: zużycie, niewłaściwa regulacja lub błąd montażu.
- Ruch i położenie części — znaczenie: decydują, które powierzchnie znajdą się w strumieniu. Typowe odchylenia: zużycie oprzyrządowania, błąd orientacji lub odchylenie przebiegu cyklu.
Tabela 3. Sterowanie kulowaniem wirnikowym obejmuje zarówno wirnik i układ podawania medium, jak i ruch oraz ustawienie części.
Jak porównać kulowanie pneumatyczne i wirnikowe przy wyborze technologii?
| Pytanie dotyczące wyboru | Typowe cechy kulowania pneumatycznego | Typowe cechy kulowania wirnikowego |
|---|---|---|
| Geometria i dostęp | Elastyczne rozmieszczenie dysz może wspierać dostęp lokalny lub złożony. | Najkorzystniejsze, gdy stabilny obszar oddziaływania wirnika obejmuje wszystkie wymagane strefy |
| Strategia produkcji | Dobrze nadaje się do rozwoju procesu, wielu wariantów i elastycznych gniazd produkcyjnych | Często zapewnia wysoką wydajność przy powtarzalnych partiach o większej przepustowości |
| Architektura ruchu | Ruch dyszy i/lub podzespołu można programować niezależnie. | Ustawienie części jest skoordynowane z ustalonym obszarem oddziaływania wirnika |
| Główne elementy podlegające zużyciu | Dysze, węże, zawory, podajniki i układ pneumatyczny. | Łopatki, klatka sterownicza, tuleje, części kół i układ podawania. |
| Konsekwencja kwalifikacji | Kwalifikacja rzeczywistych dysz, położeń, torów ruchu i nastaw pneumatycznych | Kwalifikacja rzeczywistego wirnika, obszaru wyrzutu, nastaw i ruchu części |
Tabela 4. Typowe różnice między kulowaniem pneumatycznym i wirnikowym w zależności od geometrii, strategii produkcji, ruchu oraz elementów podlegających zużyciu.
Tabela 4 przedstawia typowe tendencje wyboru technologii, a nie bezwzględne granice możliwości urządzeń.
KLUCZOWA DECYZJA Wybierz rozwiązanie, które może dostarczyć i kontrolować wymagany proces na obrabianym elemencie. Nazwa technologii nie zastępuje próby dostępu, kwalifikacji strumienia, potwierdzenia pokrycia ani odbioru części.
Powiązanie dowodów jest jednoznaczne: reprezentatywna próba dostępu, wyniki intensywności i pokrycia właściwe dla konfiguracji, ustalone nastawy, oprzyrządowanie, monitorowanie i reakcja utrzymania ruchu muszą odnosić się do rzeczywistego wyposażenia, medium, geometrii i zapisów seryjnych.
Dlaczego stabilność procesu zależy od całego systemu?
Stabilna produkcja wymaga, aby wyposażenie, medium, oprzyrządowanie, oprogramowanie, utrzymanie ruchu i weryfikacja działały jako jeden kontrolowany system. Zmiana maszyny, dyszy, elementu wirnika, uchwytu albo programu ruchu może zmienić sposób oddziaływania strumienia mimo pozornie niezmienionych nastaw nominalnych.
- Zdefiniuj tożsamość i konfigurację zatwierdzonego sprzętu.
- Kontroluj rodzaj medium, rozkład wielkości, stan i zasady uzupełniania.
- Kontroluj oprzyrządowanie, maskowanie, orientację części, położenie dyszy lub wirnika oraz ruch.
- Określ monitorowane zmienne, częstotliwość zapisu, granice alarmowe i plan reakcji.
- Każdą zmianę oceniaj zgodnie z formalną procedurą sterowania zmianami i ponownej kwalifikacji.
Jaką rolę odgrywają automatyzacja i monitorowanie komputerowe?
Automatyzacja poprawia powtarzalność, jeżeli konsekwentnie odtwarza już zakwalifikowany proces. Programy procesu, blokady, monitorowany przepływ medium, potwierdzenie pozycji i zapisy produkcyjne mogą ograniczać niekontrolowaną zmienność i poprawiać identyfikowalność. Nie dowodzą jednak, że zaprogramowany tor ruchu dociera do powierzchni krytycznej ani że sam proces został prawidłowo opracowany.
| Warstwa sterująca | Przydatne wyniki i zapisy | Wymagana ostrożność |
|---|---|---|
| Zarządzanie programami procesu | Zatwierdzone nastawy i wybór cyklu | Chronić rewizje i zapobiegać niezatwierdzonym zmianom |
| Monitorowanie w czasie rzeczywistym | Zapisy stanów określonych zmiennych procesu | Zapisany sygnał jest użyteczny tylko wtedy, gdy właściwie dobrano czujnik i limit |
| Blokady i alarmy | Zapobieganie określonym stanom nieprawidłowym albo ich wykrywanie | Obejście lub słaby plan reakcji może zniweczyć kontrolę. |
| Sterowanie ruchem | Powtarzalna pozycja, ścieżka, prędkość i czas. | Zmiany punktu centralnego narzędzia, bazy uchwytu i obciążenia mogą wpływać na położenie strumienia |
| Przechowywanie danych | Powiązanie zapisów z częścią, partią, programem procesu i wyposażeniem | Zapisy powinny wspierać, a nie zastępować, fizyczną weryfikację procesu i części |
Tabela 5. Monitorowanie komputerowe wspiera proces tylko wtedy, gdy sygnały, limity, blokady i reakcje zostały zwalidowane.
Tabela 5 pokazuje, że monitorowanie musi być powiązane z właściwie dobranymi zmiennymi, limitami i reakcjami.
Dlaczego utrzymanie ruchu jest częścią sterowania procesem?
Zużycie nie zawsze powoduje natychmiastowe zatrzymanie maszyny. Może stopniowo zmieniać kształt strumienia, obszar wyrzutu, przepływ medium lub dokładność ruchu w trakcie produkcji. Konserwacja zapobiegawcza chroni więc zarówno stabilność procesu, jak i dostępność wyposażenia.
- Zdefiniuj kryteria kontroli i wymiany części eksploatacyjnych.
- Używaj zweryfikowanych części zamiennych i przywracaj zatwierdzone regulacje po konserwacji.
- Sprawdź separator, sita, system odzyskiwania i dopływ medium do kulowania – nie tylko akcelerator.
- Oceniaj nieszczelności, dryf czujników, dokładność robota i oprzyrządowania oraz nietypowe drgania.
- Określ weryfikację i eskalację po konserwacji w zależności od ryzyka interwencji.
UWAGA INŻYNIERSKA Zapis utrzymania ruchu potwierdza wykonanie prac, ale sam nie dowodzi przywrócenia kwalifikowanego strumienia. Zakres wymaganej weryfikacji zależy od rodzaju zmiany i obowiązującej dokumentacji sterowania procesem.
Ilustracja została stworzona specjalnie dla SP Center i nie stanowi fotografii sprzętu produkcyjnego ani wyniku pomiaru części.

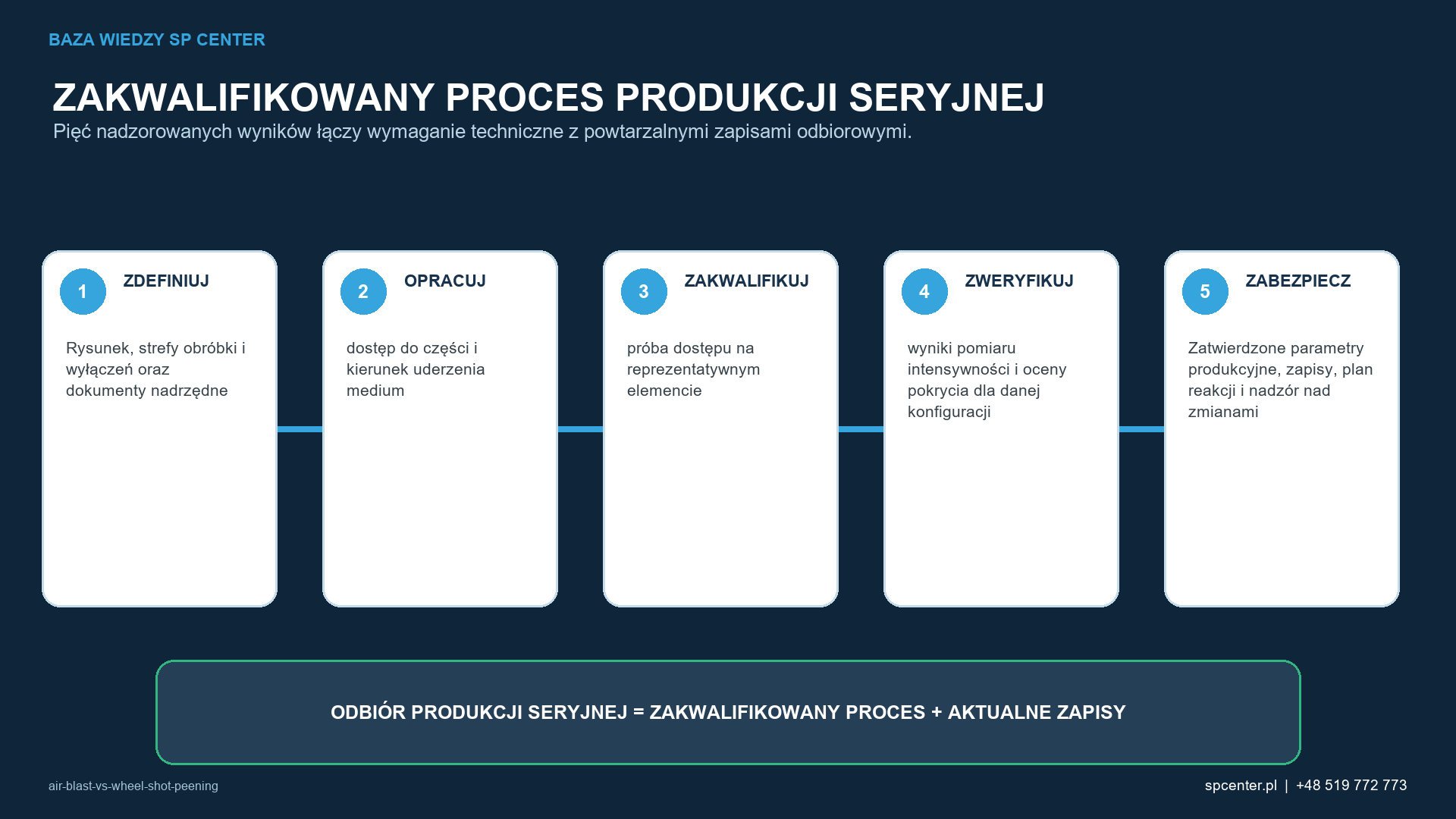

Jak kwalifikować proces i weryfikować produkcję seryjną?
- 1. Przegląd wymagań — wynik: zdefiniowane strefy obróbki, intensywność Almena, pokrycie, medium, wyłączenia i dokumenty nadrzędne.
- 2. Wybór urządzenia — wymagany wynik: architektura i zdolność produkcyjna odpowiednie do dostępu, ruchu i strategii produkcji.
- 3. Opracowanie sposobu podawania — wynik: konfiguracja dyszy lub wirnika, oprzyrządowanie, maskowanie, położenie części względem strumienia i ekspozycja.
- 4. Kwalifikacja strumienia — wynik: krzywa nasycenia, intensywność Almena i określone miejsca weryfikacji.
- 5. Ocena części — wynik: pokrycie, granice obróbki, stan powierzchni oraz inne przywołane kryteria odbioru.
- 6. Plan kontroli — wynik: monitorowane zmienne, limity, zapisy, plan utrzymania ruchu i reakcje na odchylenia.
- 7. Weryfikacja produkcji seryjnej — wynik: obiektywne dowody, że zatwierdzony proces jest nadal odtwarzany.
Tabela 6. Kwalifikacja łączy ustawienia sprzętu z dowodami na poziomie części.
Jakie pytania zadać podczas oceny wyposażenia?
- Czy strumień może dotrzeć do każdej określonej powierzchni w odpowiednim kierunku uderzenia?
- Które zmienne są kontrolowane, monitorowane, rejestrowane i blokowane?
- Jak zarządzany jest przepływ, odzysk, separacja i uzupełnianie medium do kulowania?
- Które elementy zużywające się mogą zmieniać parametry strumienia i jak ustalane są limity?
- Jak kontrolowane są mocowania, maskowanie, identyfikacja części i programu procesu?
- Jakiej weryfikacji wymaga konserwacja, zmiana konfiguracji lub rewizja oprogramowania?
- Czy system może odtworzyć cykl kwalifikowany z obiektywnymi dowodami w czasie?
Jak kwalifikować i zamawiać kulowanie pneumatyczne lub wirnikowe?
Kwalifikacja musi łączyć konkretną część z kontrolowanym procesem produkcyjnym. Przy porównaniu kulowania pneumatycznego i wirnikowego przegląd techniczny powinien uwzględniać dostęp i kierunek uderzenia, stabilność podawania medium i ruchu oraz wolumen produkcji wraz z obiektywnymi dowodami procesu. Wyniku próby nie można automatycznie przenieść po zmianie urządzenia, medium, oprzyrządowania, geometrii, ruchu, przygotowania lub metody odbioru.
Plan dopuszczenia powinien uwzględniać ryzyko wyboru technologii wyłącznie na podstawie nazwy maszyny lub przepustowości, błędne założenie, że taka sama intensywność Almena zapewnia zamienność urządzeń, oraz możliwość, że zautomatyzowany tor ruchu ominie cechę krytyczną. SP Center może przeprowadzić analizę wykonalności i zaproponować sposób kontroli, lecz nadrzędne pozostają rysunek, specyfikacje, zatwierdzone odchylenia i wymagania klienta.
| Dane wejściowe do zapytania ofertowego (RFQ) | Dlaczego to ważne |
|---|---|
| Nadzorowany rysunek i rewizja | Definiuje tożsamość części, strefy obróbki, granice i wykluczenia. |
| Materiał, obróbka cieplna i powierzchnia wejściowa | Umożliwia ocenę medium, ryzyka uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji |
| Obowiązujące specyfikacje i wymagania przekazane przez klientów | Wskazuje jednostkę odpowiedzialną za intensywność, pokrycie, medium, zapisy i odbiór |
| Geometria, rozmiar, masa i cechy reprezentatywne | Pozwala ocenić dostęp do części, kierunek uderzenia i miejsce o najtrudniejszym dostępie |
| Liczba części, struktura partii i plan dostaw | Pozwala zdefiniować przebieg produkcji, plan zdolności, poziom identyfikowalności i podstawę handlową |
| Wymagania dotyczące powierzchni, wymiarów i dokumentacji | Zapobiega traktowaniu intensywności lub pokrycia jako jedynego dowodu dopuszczenia |
Tabela 5. Dane wejściowe zapytania ofertowego (RFQ) do kontrolowanego przeglądu projektu.
WSPARCIE DLA RFQ Prześlij nadzorowany rysunek, wymagania i liczbę części na adres [email protected]. W sprawie wstępnej rozmowy o wykonalności zadzwoń pod numer +48 519 772 773.

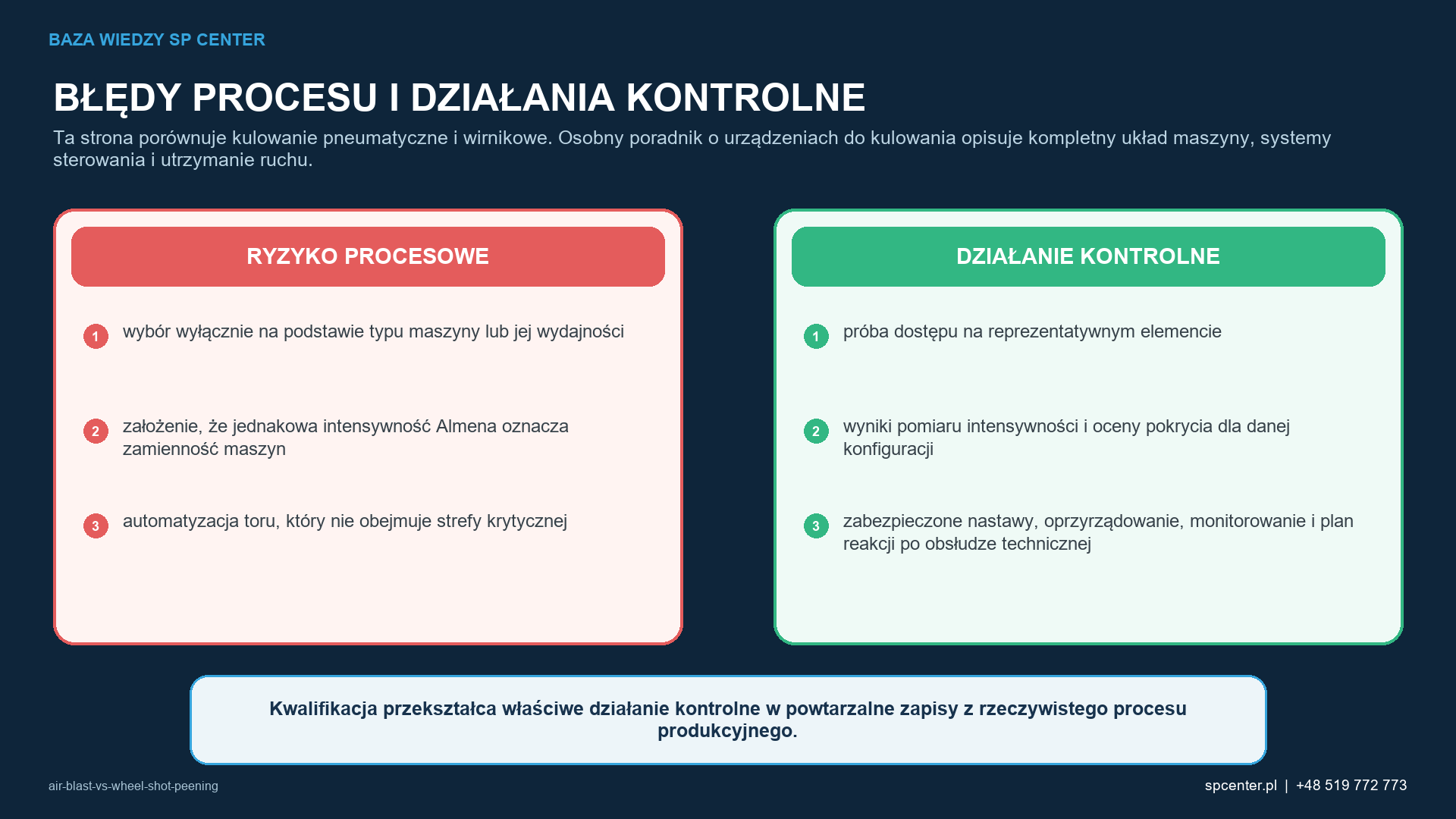

Jakie błędne przekonania o kulowaniu pneumatycznym i wirnikowym wymagają wyjaśnienia?
SPRAWDŹ „Najnowsza maszyna zapewnia najlepszy proces”. Fałsz. Wynik zależy od kwalifikowanego sposobu podawania medium i ciągłej kontroli całego systemu.
SPRAWDŹ „Kulowanie pneumatyczne jest zawsze dokładniejsze”. Fałsz. Dokładność i powtarzalność zależą od całej konfiguracji oraz zastosowania.
SPRAWDŹ „Kulowanie wirnikowe nadaje się tylko do prostych części”. Fałsz. Przydatność zależy od dostępu, obszaru oddziaływania strumienia, ruchu części i wymagań odbiorowych.
SPRAWDŹ „Automatyzacja gwarantuje jakość”. Fałsz. Automatyzacja odtwarza instrukcje i monitoruje wybrane zmienne, ale nie zastępuje prawidłowego rozwoju i kwalifikacji procesu.
SPRAWDŹ „Taka sama intensywność Almena oznacza równoważność dwóch maszyn”. Fałsz. Dostęp, rozkład strumienia, pokrycie i odbiór części pozostają zależne od konkretnej konfiguracji.
Najczęstsze pytania o kulowanie pneumatyczne i wirnikowe
Czym różni się kulowanie pneumatyczne od wirnikowego?
Systemy kulowania pneumatycznego i wirnikowego rozpędzają medium różnymi mechanizmami. Układy pneumatyczne zapewniają dużą swobodę kierowania strumieniem i specjalistyczny dostęp, natomiast wirniki rzutowe mogą dostarczać duży strumień medium i wydajnie obrabiać serie części.
Czy kulowanie pneumatyczne jest dokładniejsze od wirnikowego?
Kulowanie pneumatyczne nie jest z definicji dokładniejsze. Dokładność i powtarzalność zależą od całego systemu dyszy lub wirnika, ustawienia części, ruchu, kontroli medium, utrzymania i dowodów kwalifikacyjnych.
Czy urządzenia pneumatyczne i wirnikowe mogą korzystać z tego samego zakwalifikowanego programu procesu?
Kwalifikacja musi potwierdzić, że rzeczywista konfiguracja urządzenia zapewnia wymagany dostęp, kierunek uderzenia, intensywność Almena, pokrycie i stan części. Wyniku nie należy przenosić między maszynami wyłącznie na podstawie podobnych nastaw.
Jakie zmienne sterują kulowaniem pneumatycznym i wirnikowym?
O wyborze między kulowaniem pneumatycznym i wirnikowym decydują dostęp do części i kierunek uderzenia, stabilność podawania medium i ruchu oraz wolumen produkcji potwierdzony obiektywnymi dowodami. Proces musi również obejmować reprezentatywną próbę dostępu, dowody intensywności i pokrycia właściwe dla konfiguracji, zatwierdzone nastawy, oprzyrządowanie, monitorowanie i plan reakcji utrzymania ruchu.
Czy prawidłowa intensywność Almena wystarcza do potwierdzenia procesu?
Nie. Prawidłowa intensywność Almena potwierdza znormalizowane oddziaływanie strumienia w określonej konfiguracji kontrolnej. Nie potwierdza samodzielnie dostępu do wszystkich wymaganych obszarów części, pokrycia, stanu powierzchni ani powtarzalności produkcji.
Co powinno zawierać zapytanie ofertowe na kulowanie pneumatyczne lub wirnikowe?
Prześlij nadzorowany rysunek i rewizję, materiał oraz stan obróbki cieplnej, wymagane strefy obróbki i wyłączenia, obowiązujące specyfikacje, wymagania dotyczące intensywności Almena i pokrycia, liczbę części, ograniczenia powierzchniowe i wymiarowe oraz wymagane zapisy.
Jakie normy dotyczą kulowania pneumatycznego i wirnikowego?
Obowiązujące dokumenty zależą od umowy i konkretnej części. Wśród typowych odniesień znajdują się SAE J2441, SAE J443, SAE J442, AMS2430 i AMS2432, lecz zawsze wiążące są oznaczenia i rewizje przywołane na rysunku lub w umowie wraz z wymaganiami klienta.
Czy SP Center może ocenić wymagania dotyczące kulowania pneumatycznego lub wirnikowego?
Tak. SP Center może ocenić wykonalność, sposób sterowania procesem, zakres prób, dowody kwalifikacyjne i wymagania produkcji seryjnej w granicach potwierdzonych możliwości i zakresu zatwierdzenia. Zadzwoń pod numer +48 519 772 773 lub prześlij kontrolowaną dokumentację na adres [email protected].
Najważniejsze wnioski
- Architektura maszyny określa sposób przyspieszania i dostarczania medium.
- Wybierz między kulowaniem pneumatycznym a kulowaniem wirnikowym, biorąc pod uwagę dostęp do części, strategię produkcji i możliwość kontroli.
- Traktuj sprzęt, medium umacniające, oprzyrządowanie, oprogramowanie, konserwację i weryfikację jako jeden system procesowy.
- Kwalifikuj rzeczywiście stosowaną konfigurację produkcyjną i kontroluj zmiany wyposażenia, medium, oprzyrządowania, oprogramowania i ruchu.
- Wykorzystuj automatyzację i monitorowanie do wspierania kwalifikacji inżynierskiej i dokumentacji dotyczącej części, a nie do ich zastępowania.
Powiązane poradniki SP Center
- Urządzenia do kulowania
- Robotyczne kulowanie
- Kąt uderzenia w procesie kulowania: dlaczego geometria strumienia ma znaczenie?
Źródła techniczne
1. SAE International, SAE J2441_202511, Shot Peening.
2. SAE International, SAE J442_202602, Tools for Peening Intensity Determination and Verification.
3. SAE International, SAE J443_202512, Procedures for Determining and Verifying Peening Intensity.
4. SAE International, AMS2430U, Shot Peening (2018).
5. SAE International, AMS2432E, Shot Peening, Computer Monitored (2022).
6. SAE International, SAE J1730_202601, Air Pressure Measurement.
7. SAE J2277_202301, Shot Peening Coverage Determination.
