Druckluft- und Schleuderrad-Verfestigungsstrahlen im Vergleich

Beschleunigung, Strahlgeometrie, Zugänglichkeit und Qualifizierung von Druckluft- und Schleuderrad-Verfestigungsstrahlen

Beim kontrollierten Verfestigungsstrahlen (Shot Peening) können Strahlmittel pneumatisch durch Druckluft oder mechanisch durch ein Schleuderrad beschleunigt werden. Keine der beiden Anlagenarten ist grundsätzlich überlegen. Die Auswahl hängt von Bauteilgeometrie, Zugänglichkeit, Strahlmittel, Produktionsstrategie und der Fähigkeit ab, den geforderten Prozess zu qualifizieren und wiederholbar auszuführen.

Druckluft- und Schleuderradverfahren sind nicht automatisch austauschbar. Selbst wenn beide dieselbe Almen-Intensität erreichen, können Geschwindigkeits- und Auftreffwinkelverteilung, Partikelfluss, Strahlbild, Oberflächenzustand und Zugang zu kritischen Merkmalen unterschiedlich sein.

Druckluft- und Schleuderrad-Verfestigungsstrahlen im Vergleich – technische Abbildung 1
Abbildung 1. Ein Prozessschema verbindet die Strahlerzeugung, den beherrschten Strahlmittelstrom, die tatsächliche Bauteilgeometrie und konfigurationsspezifische Nachweise.

Warum bestimmt die Beschleunigungsmethode allein nicht die Prozessqualität?

Prozessqualität entsteht aus dem beherrschten Gesamtsystem: Strahlmittelzustand, Beschleunigung, Strahlführung, Bauteilbewegung, Vorrichtung, Maskierung, Überwachung, Instandhaltung und Abnahmeverfahren. Maschinenbezeichnung oder Automatisierungsgrad ersetzen keinen bauteilspezifischen Qualifizierungsnachweis.

Nachweis Was damit belegt wird Was damit allein nicht belegt wird
Almen-Intensität Standardisierte Reaktion des Strahlmittelstrahls an der festgelegten Prüfposition Bedeckungsgrad oder gleichmäßige Behandlung aller Bauteilmerkmale
Bedeckungsgrad Konformität der spezifizierten Oberfläche mit dem festgelegten Kriterium für Auftreffspuren Korrekte Intensität, Oberflächenintegrität oder Dauerfestigkeit
Maschinenaufzeichnungen Einhaltung der überwachten Prozessgrößen innerhalb der freigegebenen Grenzen Stabilität nicht überwachter Einflussgrößen
Bauteilprüfung Konformität der aufgerufenen Oberflächen-, Maß- und Sauberkeitsmerkmale Ein nicht spezifiziertes Eigenspannungsprofil oder eine Lebensdauersteigerung

Tabelle 1. Almen-Intensität, Bedeckungsgrad, Maschinenaufzeichnungen und Bauteilprüfung besitzen unterschiedliche Aussagegrenzen.

Wie wird der Strahlmittelstrahl beim Druckluft-Verfestigungsstrahlen beherrscht?

Ein Druckluftsystem mischt Luft und Strahlmittel und beschleunigt die Partikel durch Düse oder Lanze. Druck, Luftversorgung und Strahlmittelmassenstrom wirken zusammen; der angezeigte Druck ist deshalb kein eigenständiger Ersatz für Almen-Intensität. Düsengeometrie, Schlauchverluste, Arbeitsabstand, Auftreffwinkel und Bewegung bestimmen die tatsächliche Strahlführung am Bauteil.

Beherrschte Größe Technische Bedeutung Typische Abweichung
Luftversorgung und Druck Stellen die Energie für die Beschleunigung im Düsenstrahl bereit Versorgungsschwankung, Leckage, Filterwiderstand oder Reglerdrift
Strahlmittelmassenstrom Beeinflusst Partikelfluss und Entwicklung des Bedeckungsgrads Dosierinstabilität, Brückenbildung, Verstopfung oder Sensorfehler
Düsengeometrie und -zustand Bestimmen Strahlform, -richtung und Wirkungsgrad Bohrungsverschleiß, Beschädigung, Fehlausrichtung oder falsches Ersatzteil
Arbeitsabstand und Auftreffwinkel Bestimmen Zugänglichkeit, Strahlbild und lokale Auftreffrichtung Vorrichtungsversatz, Roboterfehler oder fehlerhafte Einrichtung
Bewegung und Strahlzeit Verteilen den Strahlmittelstrahl über die Behandlungszone Abweichung von Programm, Bahn, Geschwindigkeit oder Zeit

Tabelle 2. Beim Druckluft-Verfestigungsstrahlen werden Luftversorgung, Strahlmittelmassenstrom, Düse, Geometrie und Bewegung gemeinsam beherrscht.

Druckluft- und Schleuderrad-Verfestigungsstrahlen im Vergleich – technische Abbildung 2

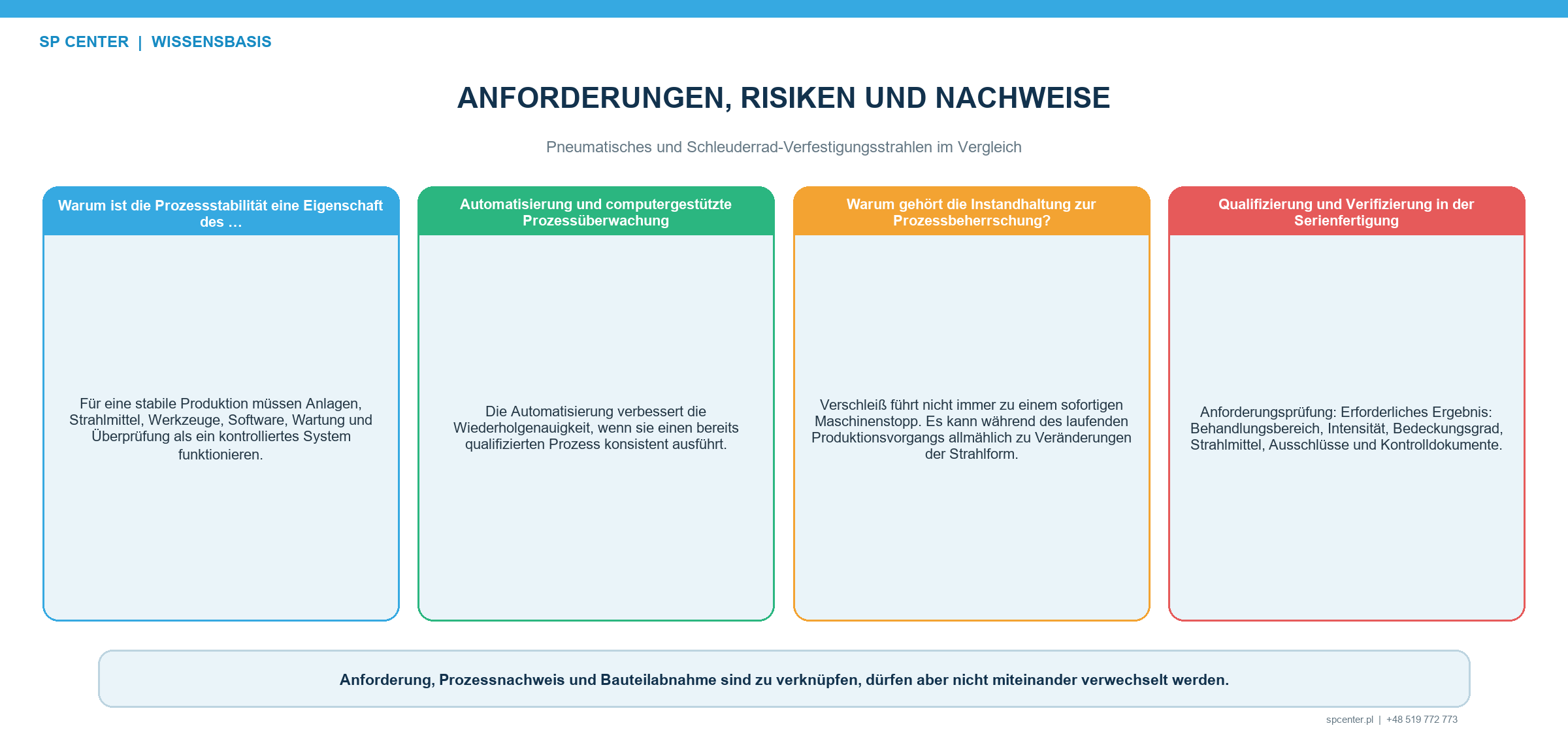

Abbildung 2. Anwendungsspezifische Prozessrisiken werden mit Qualifizierungsmaßnahmen und Maßnahmen zur Produktionslenkung verknüpft.

Wie wird der Prozess beim Schleuderrad-Verfestigungsstrahlen beherrscht?

Beim Schleuderradverfahren beschleunigen rotierende Wurfschaufeln das Strahlmittel. Schleuderraddrehzahl, Wurfschaufeln, Leitrad, Zuführung, Austragsbild, Bauteilausrichtung und Bewegung bilden eine qualifizierte Einheit. Verschleiß oder eine Veränderung des Austragsbildes kann die lokale Strahlwirkung verändern, auch wenn der nominale Sollwert unverändert bleibt.

Auswahlkriterium Druckluft-Verfestigungsstrahlen Schleuderrad-Verfestigungsstrahlen
Geometrie und Zugänglichkeit Flexible Düsenpositionierung unterstützt lokale und komplexe Bereiche Geeignet, wenn das qualifizierte Austragsbild alle geforderten Bereiche erreicht
Produktionsstrategie Gut für Entwicklung, Varianten und flexible Zellen Häufig effizient bei wiederholbaren Prozessen mit höherem Durchsatz
Bewegungskonzept Düse und/oder Bauteil können unabhängig bewegt werden Bauteilausrichtung und -bewegung werden mit dem festen Austragsbild abgestimmt
Verschleißschwerpunkte Düsen, Schläuche, Ventile, Dosierung und Druckluftsystem Wurfschaufeln, Leitrad, Auskleidungen, Schleuderrad und Zuführung
Qualifizierung Tatsächliche Düsen, Positionen, Bahnen und pneumatische Einstellungen qualifizieren Tatsächliches Schleuderrad, Austragsbild, Einstellungen und Bauteilbewegung qualifizieren

Tabelle 3. Druckluft- und Schleuderradanlagen unterscheiden sich in Zugang, Strahlerzeugung, Bewegung, Verschleiß und Qualifizierung.

Druckluft- und Schleuderrad-Verfestigungsstrahlen im Vergleich – technische Abbildung 3

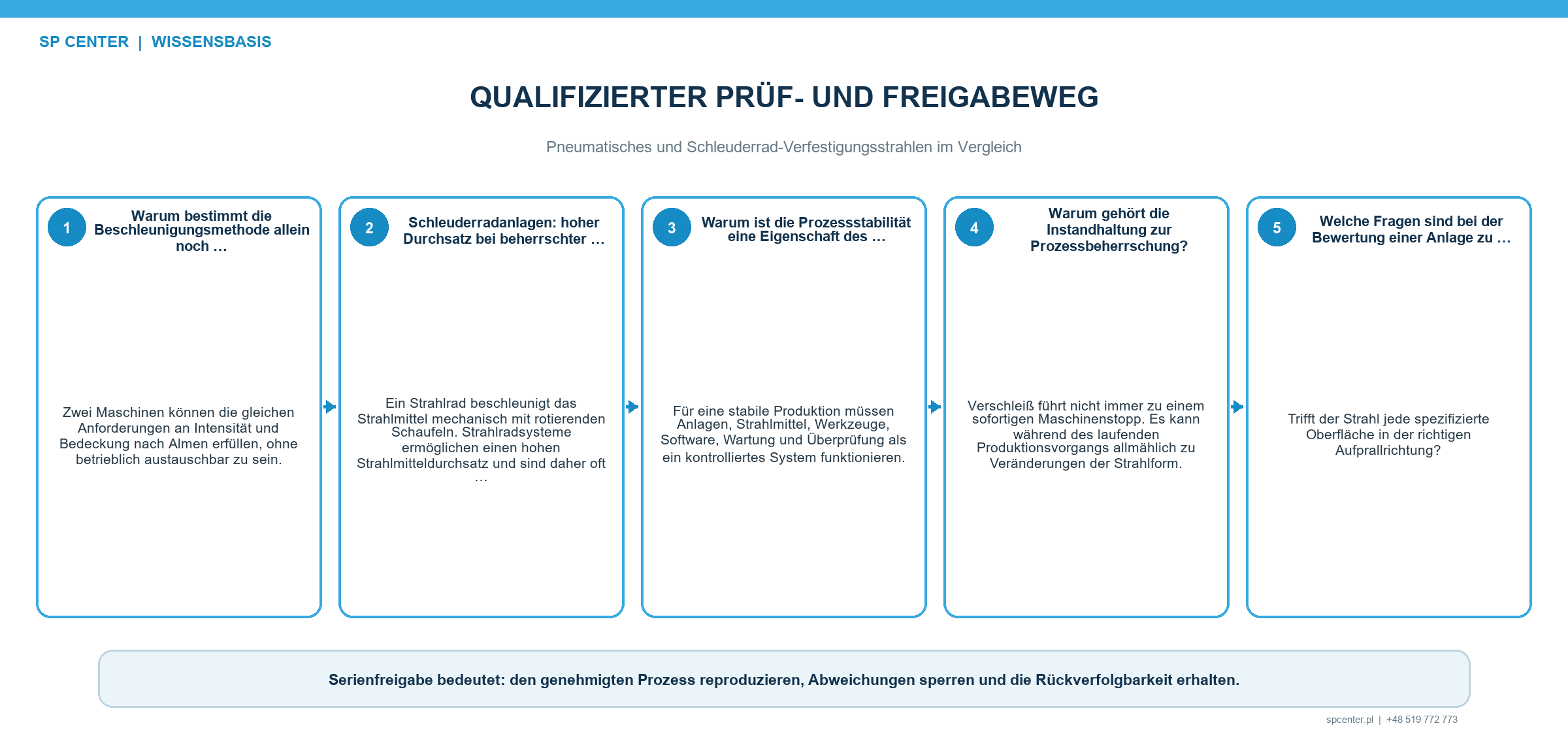

Abbildung 3. Die Auswahl und Qualifizierung verbinden Anlagenkonzept, Bauteilgeometrie und reproduzierbare Seriennachweise.

Wie wird das geeignete Anlagenkonzept ausgewählt?

Druckluftsysteme sind häufig vorteilhaft, wenn Düsen gezielt auf lokale oder schwer zugängliche Bereiche ausgerichtet werden müssen. Schleuderradsysteme können bei geeigneter Bauteilgeometrie einen hohen Durchsatz und stabile Serienprozesse ermöglichen. Die Auswahl muss jedoch anhand der tatsächlichen Behandlungszonen, Ausschlüsse, Strahlmittel, Oberfläche und geforderten Nachweise erfolgen.

Eine Prozessvorgabe darf nicht allein anhand nominal gleicher Einstellungen von einer Anlagenart auf die andere übertragen werden. Die neue Konfiguration muss Almen-Intensität, Zugang, Bedeckungsgrad, Oberflächenzustand und Serienwiederholbarkeit unter dem maßgebenden Freigabeweg nachweisen.

Welche Rolle spielen Automatisierung, Überwachung und Instandhaltung?

Steuerungsebene Geeigneter Nachweis Erforderliche Vorsichtsmaßnahme
Programmverwaltung Freigegebene Sollwerte und Zyklusauswahl Versionen schützen und unbefugte Änderungen verhindern
Echtzeitüberwachung Aufgezeichnete Zustände der spezifizierten Prozessgrößen Sensor, Messort, Abtastrate und Grenzwert müssen gültig sein
Verriegelungen und Alarme Verhinderung oder Erkennung definierter Fehlerzustände Reaktionsplan muss Produktsicherung, Bewertung und Wiederanlauf regeln
Bewegungssteuerung Wiederholbare Position, Bahn, Geschwindigkeit und Zeit Änderungen an Vorrichtungsbezug, Werkzeugmittelpunkt oder Nutzlast bewerten
Instandhaltung Wiederherstellung des qualifizierten Anlagenzustands Wartungsnachweis ersetzt nicht die nach der Änderung erforderliche Prozessverifizierung
Datenaufbewahrung Rückverfolgbarkeit zu Bauteil, Los, Programm und Anlage Aufzeichnungen unterstützen physische Nachweise, ersetzen sie aber nicht

Tabelle 4. Programmverwaltung, Überwachung, Verriegelungen, Bewegung, Instandhaltung und Datenaufbewahrung stabilisieren den freigegebenen Prozess.

Automatisierung kann Position, Bahn, Geschwindigkeit, Zeit und ausgewählte Prozessgrößen reproduzieren. Sie kann die hinterlegte Programmsequenz wiederholen und ausgewählte Größen überwachen; die technische Richtigkeit des Programms und die Eignung der Messgrößen müssen separat qualifiziert werden.

Instandhaltung ist Teil der Prozessbeherrschung. Nach einem Eingriff ist zu prüfen, welche Prozessverifizierung nach der maßgebenden Arbeitsanweisung erforderlich ist. Ein Wartungsprotokoll allein belegt nicht, dass der qualifizierte Strahlmittelstrahl wiederhergestellt wurde.

Wie werden beide Anlagenarten qualifiziert und in der Serie verifiziert?

  • Zeichnung, Behandlungszonen, Ausschlüsse, Spezifikationen, Intensität und Bedeckungsgrad eindeutig festlegen.
  • Tatsächliche Anlage, Strahlmittel, Düsen oder Schleuderrad, Vorrichtung, Maskierung, Programm und Bewegung qualifizieren.
  • Almen-Intensität nach der aufgerufenen Methode ermitteln oder verifizieren.
  • Zugänglichkeit, Bedeckungsgrad und Bauteiloberfläche getrennt nachweisen.
  • Prozessgrenzen, Alarme, Reaktionsplan, Instandhaltung, Aufzeichnungen und Änderungskontrolle freigeben.

Welche Fehlannahmen sind zu vermeiden?

Die neueste oder am stärksten automatisierte Maschine erzeugt nicht automatisch den besten Prozess. Entscheidend sind qualifizierte Strahlerzeugung, Bauteilzugang und dauerhafte Prozessbeherrschung.

Druckluft-Verfestigungsstrahlen ist nicht grundsätzlich präziser, und Schleuderrad-Verfestigungsstrahlen ist nicht auf einfache Bauteile beschränkt. Eignung und Wiederholbarkeit sind anwendungs- und konfigurationsspezifisch.

Eine übereinstimmende Almen-Intensität macht zwei Anlagen nicht gleichwertig. Bedeckungsgrad, Strahlgeometrie, Oberflächenzustand und Bauteilabnahme bleiben separat nachzuweisen.

Häufig gestellte Fragen zum Vergleich der Anlagenarten

Worin unterscheiden sich Druckluft- und Schleuderrad-Verfestigungsstrahlen?

Beim Druckluftverfahren beschleunigt Druckluft das Strahlmittel durch eine Düse. Beim Schleuderradverfahren übernimmt ein rotierendes Schleuderrad die Beschleunigung. Beide Verfahren benötigen eine eigene qualifizierte Konfiguration.

Ist das Druckluft-Verfestigungsstrahlen grundsätzlich präziser?

Nein. Präzision und Wiederholbarkeit hängen von Anlage, Strahlführung, Bauteilausrichtung, Bewegung, Strahlmittelkontrolle, Instandhaltung und Qualifizierung ab.

Sind beide Verfahren austauschbar, wenn die Almen-Intensität gleich ist?

Nein. Gleiche Almen-Intensität belegt keine identische Geschwindigkeits-, Winkel- oder Partikelverteilung und keinen identischen Bedeckungsgrad am Bauteil.

Welche Vorteile bietet das Druckluftverfahren?

Es ermöglicht flexible Düsenpositionierung, lokale Behandlung und gute Zugänglichkeit bei komplexen Geometrien. Die tatsächliche Eignung muss am Bauteil qualifiziert werden.

Welche Vorteile bietet das Schleuderradverfahren?

Es kann bei geeigneter Geometrie einen hohen Strahlmitteldurchsatz und effiziente wiederholbare Serienprozesse ermöglichen. Austragsbild, Bauteilbewegung und Verschleißzustand bleiben qualifikationsrelevant.

Belegt Automatisierung automatisch Prozesskonformität?

Nein. Automatisierung reproduziert Programme und überwacht ausgewählte Größen. Sie kann eine fehlerhafte Prozessauslegung, ungeeignete Sensorik oder fehlende Bauteilnachweise nicht korrigieren.

Welche Änderungen können eine Neubewertung auslösen?

Düsen-, Schleuderrad-, Strahlmittel-, Zuführungs-, Vorrichtungs-, Programm-, Bewegungs-, Sensor- oder Bauteiländerungen sind gegen den qualifizierten Ausgangsstand zu bewerten.

Welche Unterlagen benötigt SP Center für die Verfahrensauswahl?

Senden Sie Zeichnung und Revision, Werkstoff und Wärmebehandlung, Behandlungs- und Ausschlusszonen, Spezifikationen, Intensität, Bedeckungsgrad, Menge sowie Oberflächen-, Maß- und Dokumentationsanforderungen. Telefon: +48 519 772 773.

Die wichtigsten Punkte

  • Die Beschleunigungsmethode allein bestimmt weder Qualität noch Eignung.
  • Druckluft- und Schleuderrad-Verfestigungsstrahlen benötigen jeweils eine qualifizierte Konfiguration.
  • Almen-Intensität, Bedeckungsgrad und Bauteilabnahme bleiben getrennte Nachweise.
  • Automatisierung, Überwachung und Instandhaltung unterstützen die Prozessbeherrschung, ersetzen aber keine Qualifizierung.
  • Die Auswahl richtet sich nach Geometrie, Zugang, Strahlmittel, Produktionsstrategie und Kundenvorgaben.

Weiterführende Leitfäden von SP Center

Technische Quellen

1. SAE J2441_202511: Shot Peening, stabilized November 2025

2. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025

3. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026

4. SAE AMS2430U: Shot Peening, revised April 2018

5. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022

6. SAE AMS2431E: Peening Media, General Requirements, revised April 2023

7. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023

Hinweis zu Normen und Revisionen: Maßgebend sind die in Zeichnung, Vertrag und Kundenvorgaben aufgerufenen Dokumente und Revisionen.
