Pneumatické kuličkování a kuličkování metacím kolem: řízení procesu a použití

Jak metoda zrychlení, geometrie, produktivita a procesní doklady ovlivňují výběr zařízení

Kuličkování vzduchem a tryskou kolovým kuličkováním zrychluje média různými mechanismy. Vzduchové systémy obvykle poskytují flexibilní směr proudu a specializovaný přístup; odstředivá kola mohou poskytnout vysokou propustnost médií a efektivní sériové zpracování. Ani jedna z architektur není inherentně lepší. Výběr závisí na přístupu ke komponentám, médiu, výrobní strategii a schopnosti kvalifikovat a reprodukovat požadovaný proces na úrovni komponent.

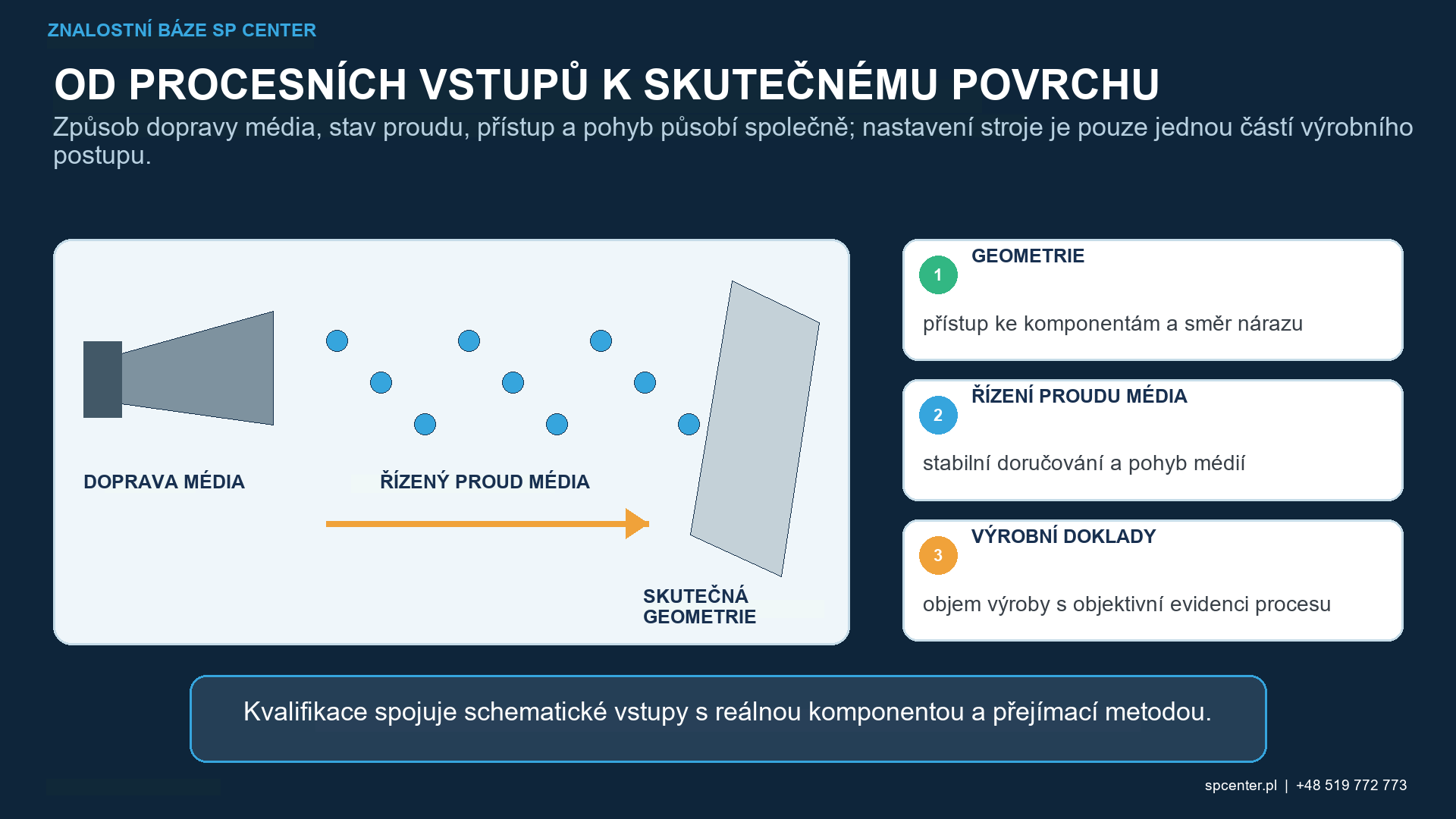

Obrázek 1 je technická pomůcka pro rozhodování o kuličkování vzduchem vs. kulovým kuličkováním. Neobsahuje univerzální recepturu ani nenahrazuje řídící výkres, specifikaci, kvalifikaci a doklady o přijetí součásti.

Proč samotná metoda zrychlení neurčuje kvalitu procesu?

Dva stroje mohou splňovat stejný požadavek na Almenovu intenzitu a pokrytí, aniž by byly provozně zaměnitelné. Intenzita charakterizuje standardizovanou odezvu kuličkovacího proudu v definovaných ověřovacích místech; pokrytí vyhodnocuje specifikované povrchy součásti. Ani jeden z výsledků sám o sobě neprokazuje identické rozložení rychlosti částic, rozložení úhlu nárazu, rovnoměrnost expozice, stav povrchu nebo dlouhodobou stabilitu.

Doklad	Co podporuje	Co to samo o sobě nedokazuje
Almenova intenzita	Odezva proudu v ověřeném místě a nastavení.	Pokrytí nebo identické dodávání napříč součástí.
Pokrytí	Specifikovaný povrch splňuje uplatněné kritérium dokladu o nárazu.	Správná intenzita, integrita povrchu nebo únavové vlastnosti.
Záznamy ze stroje	Vybrané vstupy a monitorované stavy zůstaly v rámci povolených limitů.	Že nemonitorované proměnné zůstaly stabilní.
Součást inspekce	Specifikované akceptační charakteristiky jsou v souladu.	Nespecifikovaný profil zbytkového napětí nebo zlepšení životnosti.

Tabulka 1. Schopnosti zařízení jsou prokázány doplňkovými doklady.

Jak vzduchové kuličkování řídí proud média?

Systém vzduchového kuličkování urychluje médium tryskou pomocí stlačeného vzduchu. Může poskytovat flexibilní zaměřování a nezávislé ovládání více trysek, což je cenné pro složitou geometrii, vývojové práce a nízké až střední objemy výroby. Vhodnost závisí na kompletním uspořádání dodávky, nikoli na slově „vzduch“ v popisu stroje.

Řízený prvek	Proč je to důležité	Typická degradace nebo odchylka
Přívod a tlak vzduchu	Ovlivňuje dostupnou energii a opakovatelnost proudu trysky.	Kolísání dodávky, omezení, netěsnost nebo drift regulátoru.
Průtok média	Ovlivňuje tok částic a míru pokrytí.	Nestabilita podavače, přemostění, zablokování nebo chyba senzoru.
Stav trysky	Ovlivňuje tvar, směr a účinnost proudu.	Opotřebení, poškození, nesouosost nebo nesoulad při výměně.
Odstup a úhel	Řízení přístupu, rozměrů a směru nárazu.	Posun přípravku, chyba robota nebo nesprávné nastavení.
Pohyb a expozice	Rozložení proudu po ošetřované ploše.	Odchylka receptury, rychlosti, dráhy nebo času.

Tabulka 2. Stabilita tryskajícího vzduchu závisí na kompletním pneumatickém a polohovacím systému.

Jak kuličkování řídí proud média?

Odstředivé kolo mechanicky urychluje médium pomocí rotujících lopatek. Kolové systémy mohou zajistit vysoký průtok média a jsou často atraktivní pro opakovatelnou sériovou výrobu. Jejich použitelnost je určena požadovaným přístupem k proudu, směrem nárazu, procesním oknem a strategií manipulace s komponentami – nikoli pouze objemem výroby.

• Rychlost kola: Proč je důležitá: Ovlivňuje výstupní rychlost média a výsledný proud.; Typická degradace nebo odchylka: Odchylka pohonu, chyba řízení nebo neoprávněná změna nastavení.
• Tok média: Proč je důležitá: Ovlivňuje tok částic a zatížení kola.; Typická degradace nebo odchylka: Opotřebení řízení toku, zablokování nebo nekonzistentní podávání.
• Lopatky a části kola: Proč je důležitá: Definuje chování při zrychlení a výboji.; Typická degradace nebo odchylka: Opotřebení, nevyváženost, poškození nebo nekonzistentní náhradní díly.
• Nastavení ovládací klece / výboje: Proč je důležitá: Ovlivňuje polohu tryskacího vzoru.; Typická degradace nebo odchylka: Opotřebení, nesprávné nastavení nebo chyba montáže.
• Pohyb a prezentace součásti: Proč je důležitá: Určení, které povrchy přijímají proud.; Typická degradace nebo odchylka: Opotřebení upínacího přípravku, chyba orientace nebo odchylka cyklu.

Tabulka 3. Řízení tryskacího systému zahrnuje jak kolo, tak systém pro dodávku komponent.

Jak se srovnávají systémy tryskacího systému s vzduchem a tryskacího systému s koly z hlediska technického výběru?

Otázka výběru	Tendence tryskacího systému s vzduchem	Tendence tryskacího systému s koly
Geometrie a přístup	Flexibilní umístění trysek může podpořit lokální nebo komplexní přístup.	Nejlepší tam, kde stabilní vzor kola může dosáhnout všech požadovaných oblastí.
Výrobní strategie	Dobře se hodí pro vývoj, varianty a flexibilní buňky.	Často efektivní pro opakovatelné postupy s vyšší propustností.
Architektura pohybu	Pohyb trysky a/nebo komponenty lze programovat nezávisle.	Prezentace komponenty je koordinována s pevným vzorem kola.
Primární zaměření na opotřebení	Trysky, hadice, ventily, podavače a vzduchový systém.	Lopatky, řídicí klec, vložky, části kol a podávací systém.
Důsledek kvalifikace	Kvalifikujte skutečné trysky, polohy, dráhy a pneumatická nastavení.	Kvalifikujte skutečné kolo, výtokový vzor, ​​nastavení a pohyb dílu.

Tabulka 4. Toto jsou tendence výběru, nikoli univerzální limity možností.

KLÍČOVÉ ROZHODNUTÍ Vyberte architekturu, která dokáže dodat a řídit požadovaný proces na skutečné součásti. Technologický štítek nenahrazuje přístupové zkoušky, kvalifikaci proudu, vývoj pokrytí a přijetí součásti.

Proč je stabilita procesu vlastností celého systému?

Stabilní výroba vyžaduje, aby zařízení, média, nástroje, software, údržba a ověřování fungovaly jako jeden řízený systém. Výměna stroje, trysky, součásti kola, upínacího přípravku nebo pohybového programu může změnit dodávku, i když se nominální nastavení jeví jako nezměněná.

• Definujte schválenou identitu a konfiguraci zařízení.
• Řízení typu média, distribuce velikosti, stavu a doplňování.
• Řízení upínacích přípravků, maskování, orientace dílu, polohy a pohybu trysky/kola.
• Identifikujte monitorované proměnné, frekvenci záznamů, limity alarmů a reakční plány.
• Vyhodnoťte změny pomocí příslušné cesty pro řízení změn a rekvalifikaci.

Co může automatizace a počítačové monitorování zjistit?

Automatizace zlepšuje opakovatelnost, když konzistentně provádí již kvalifikovaný proces. Programovatelné recepty, blokování, monitorovaný tok médií, potvrzení polohy a záznamy o výrobě mohou snížit nekontrolované odchylky a posílit sledovatelnost. Neprokazují, že zvolená cesta dosáhne kritického povrchu nebo že je inženýrský proces vhodný.

Řídicí vrstva	Užitečné doklady	Požadovaná opatrnost
Správa receptur	Autorizované nastavené hodnoty a výběr cyklu.	Chraňte verze a zabraňte neoprávněným úpravám.
Monitorování v reálném čase	Zaznamenané stavy pro zadané procesní proměnné.	Zaznamenaný signál je užitečný pouze tehdy, pokud jsou senzor a limit platné.
Blokování a alarmy	Prevence nebo detekce definovaných abnormálních stavů.	Možnost obejít řízení nebo nedostatečný reakční plán mohou účinnost řízení znehodnotit.
Řízení pohybu	Opakovatelná poloha, dráha, rychlost a načasování.	Změny středového bodu nástroje, vztažného bodu upínacího přípravku a užitečného zatížení mohou ovlivnit dodávku.
Uchovávání dat	Sledovatelnost k dílu, šarži, receptuře a zařízení.	Záznamy by měly podporovat – nikoli nahrazovat – fyzické ověření.

Tabulka 5. Monitorování musí být vázáno na validované proměnné, limity a reakce.

Proč je údržba součástí řízení procesu?

Opotřebení ne vždy způsobí okamžité zastavení stroje. Může postupně měnit tvar proudu, místo vypouštění, tok média nebo přesnost pohybu, zatímco výroba pokračuje. Preventivní údržba proto chrání stabilitu procesu i dostupnost zařízení.

• Definujte kritéria pro kontrolu a výměnu opotřebitelných dílů.
• Používejte ověřené náhradní díly a po údržbě obnovte schválená nastavení.
• Zkontrolujte separátor, síta, regenerační systém a podávání média – nejen urychlovač.
• Posuďte netěsnosti, drift senzoru, přesnost robota nebo upínacího přípravku a abnormální vibrace.
• Definujte ověření po údržbě a eskalaci podle rizika zásahu.

Ověření údržby: Záznam o údržbě potvrzuje, že práce byla provedena. Samotný nepotvrzuje obnovení kvalifikovaného proudu. Požadované ověření závisí na tom, co se změnilo, a na dokumentaci řídícího procesu.

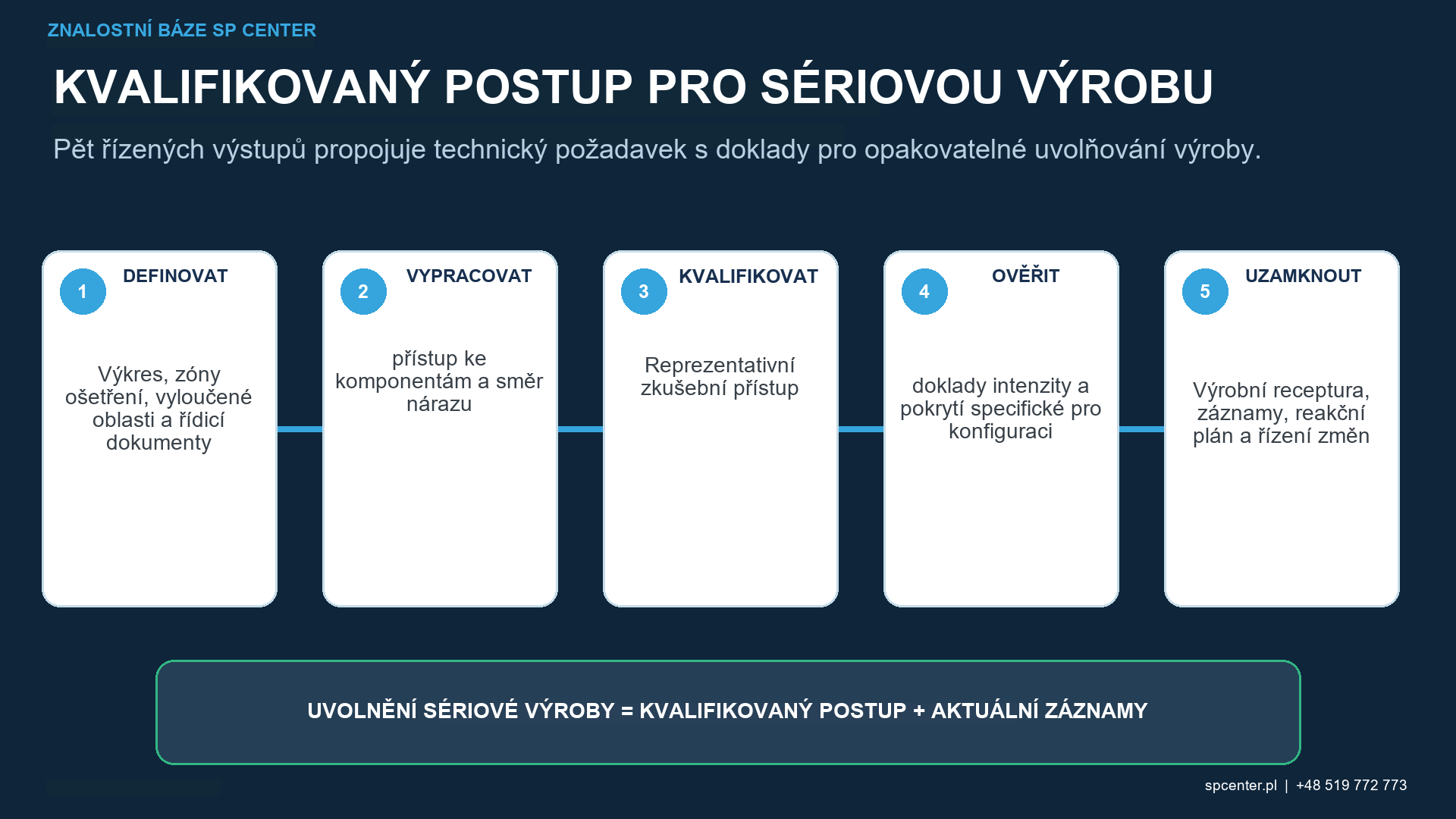

Jak by měla být každá konfigurace stroje kvalifikována a ověřena ve výrobě?

• 1. Kontrola požadavků: Požadovaný výstup: Oblast ošetření, intenzita, pokrytí, média, vyloučení a řídicí dokumentace.
• 2. Výběr zařízení: Požadovaný výstup: Architektura a kapacita vhodná pro přístup, pohyb a výrobní strategii.
• 3. Vývoj dodávky: Požadovaný výstup: Konfigurace trysky/kola, upínací přípravek, maskování, prezentace dílu a expozice.
• 4. Kvalifikace proudu: Požadovaný výstup: Křivka saturace, Almenova intenzita a definovaná místa ověření.
• 5. Vyhodnocení komponent: Požadovaný výstup: Pokrytí, hranice, stav povrchu a další odkazované kontroly přijetí.
• 6. Plán řízení: Požadovaný výstup: Monitorované proměnné, limity, záznamy, plán údržby a reakcí.
• 7. Sériové ověření: Požadovaný výstup: Doklad, že autorizovaný proces je i nadále reprodukován.

Tabulka 6. Kvalifikace propojuje nastavení zařízení s doklady na úrovni komponent.

Které otázky jsou důležité při hodnocení zařízení?

• Může proud dosáhnout každého specifikovaného povrchu ve vhodném směru dopadu?
• Které proměnné jsou řízeny, monitorovány, zaznamenávány a vzájemně propojeny?
• Jak se řídí tok média, jeho regenerace, separace a doplňování?
• Které opotřebitelné komponenty mohou ovlivnit výkon proudu a jak se stanovují limity?
• Jak se řídí upínací přípravky, maskování, identifikace dílů a receptury?
• Jaké ověření je vyžadováno po údržbě, změně nastavení nebo revizi softwaru?
• Dokáže systém reprodukovat kvalifikovaný cyklus s objektivními doklady v průběhu času?

Jak specifikovat a kvalifikovat pneumatické kuličkování a kuličkování metacím kolem?

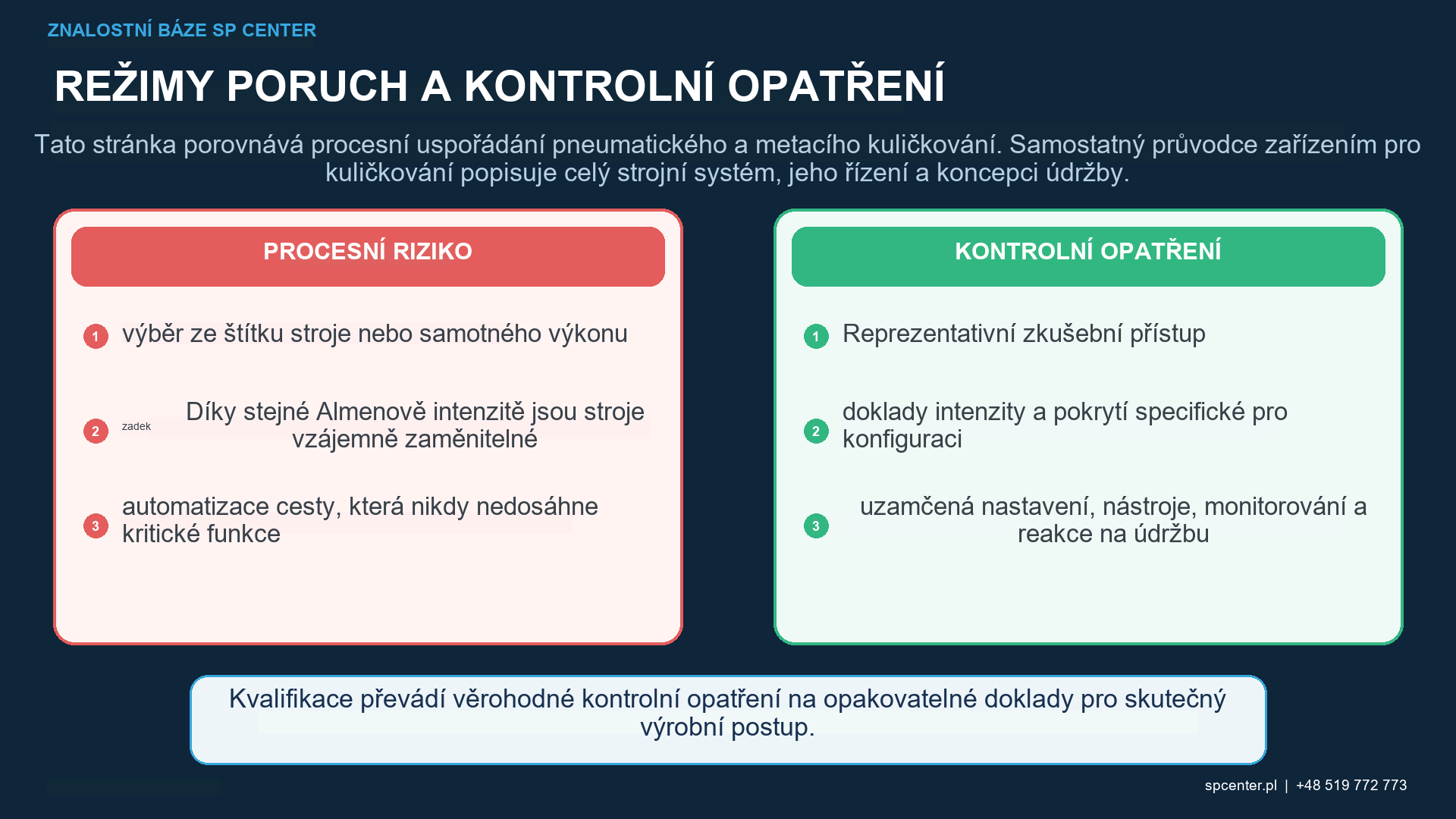

Kvalifikace musí propojit skutečnou součást s řízeným výrobním postupem. U pneumatického kuličkování a kuličkování metacím kolem má technické přezkoumání zahrnovat přístup k součásti a směr nárazu, stabilní přívod média a pohyb, objem výroby a objektivní procesní doklady. Úspěšnou zkoušku nelze bez přezkoumání přenést, pokud se změní zařízení, médium, přípravky, geometrie, pohyb, příprava nebo metoda přijetí.

Plán vydávání by měl řešit rizika specifická pro proces: výběr pouze z označení stroje nebo propustnosti, za předpokladu stejné Almenovy intenzity, činí stroje zaměnitelnými a automatizuje cestu, která nikdy nedosáhne kritického prvku. SP Center může navrhnout proveditelnost a postup řízení procesu, ale výkres, použité specifikace, schválené odchylky a přenesené požadavky zákazníka zůstávají smluvní autoritou.

Vstup RFQ	Proč je to důležité
Řízený výkres a revize	Definuje identitu dílu, zóny ošetření, hranice a vyloučení.
Materiál, tepelné zpracování a vstupní povrch	Podporuje kontrolu médií, poškození, drsnosti, kontaminace a sekvence.
Řídící specifikace a přenesené požadavky zákazníka	Identifikuje autoritu pro intenzitu, pokrytí, média, záznamy a přijetí.
Geometrie, velikost, hmotnost a reprezentativní prvky	Podporuje proveditelnost přístupu ke komponentám a směru nárazu a umístění s nejhorším přístupem.
Množství, logika šarže a plán dodávek	Umožňuje definovat výrobní postup, kapacitní plán, úroveň sledovatelnosti a komerční základ.
Požadavky na povrch, rozměry a záznamy	Zabraňuje tomu, aby intenzita nebo pokrytí byly považovány za jediný doklad o uvolnění.

Tabulka 5. Vstupy RFQ pro kontrolovanou kontrolu projektu.

PODPORA RFQ Zašlete kontrolovaný výkres, požadavky a množství na adresu biuro@spcenter.pl. Pro úvodní diskusi o proveditelnosti volejte +48 519 772 773.

Kterým mylným představám o pneumatickém kuličkování a kuličkování metacím kolem je třeba se vyhnout?

Předpoklad „Nejnovější stroj vytváří nejlepší proces.“ je nesprávný. Schopnost závisí na kvalifikované dodávce a trvalé kontrole.

Předpoklad „Kuličkování vzduchem je vždy přesnější.“ je nesprávný. Přesnost a opakovatelnost závisí na konkrétním systému a aplikaci.

Předpoklad „Kuličkování metacím kolem je určeno jen pro jednoduché díly“ je nesprávný. Vhodnost závisí na přístupu k povrchu, vrhacím obrazci, pohybu a požadavcích.

Předpoklad „Automatizace zaručuje kvalitu.“ je nesprávný. Reprodukuje instrukce a monitoruje vybrané proměnné, bez ohledu na to, zda byl proces správně vyvinut.

Předpoklad „Shoda Almenovy intenzity činí dva stroje ekvivalentními.“ je nesprávný. Dodání a převzetí součástí zůstávají specifické pro danou konfiguraci.

Časté otázky o pneumatickém kuličkování a kuličkování metacím kolem

Co znamená porovnání pneumatického kuličkování a kuličkování metacím kolem?

Pneumatické kuličkování a kuličkování metacím kolem urychlují médium odlišnými mechanismy. Pneumatické systémy obvykle umožňují pružně směrovat proud a dosáhnout ke specifickým prvkům; odstředivá metací kola mohou zajistit vysoký průtok média a účinné sériové zpracování.

Je pneumatické kuličkování přesnější než kuličkování metacím kolem?

Pneumatické kuličkování není automaticky přesnější. Přesnost a opakovatelnost závisejí na celém systému s tryskou nebo metacím kolem, poloze a pohybu součásti, řízení média, údržbě a kvalifikačních dokladech.

Může tryskový a tryskový stroj používat stejnou kvalifikovanou recepturu?

Receptura by neměla být přenášena pouze na základě nominálního nastavení. Nová konfigurace výroby musí prokázat požadovanou intenzitu, přístup, pokrytí, stav povrchu a sériovou opakovatelnost v rámci platného schvalovacího postupu.

Které proměnné řídí pneumatické kuličkování a kuličkování metacím kolem?

Volba mezi pneumatickým kuličkováním a kuličkováním metacím kolem závisí na přístupu k součásti a směru nárazu, stabilitě přívodu média a pohybu, objemu výroby a objektivních procesních dokladech. Výrobní postup musí také řídit reprezentativní zkoušku přístupu, doklady o intenzitě a stupni pokrytí specifické pro danou konfiguraci, uzamčená nastavení, přípravky, monitorování a reakci po údržbě.

Prokazuje správná Almenova intenzita přijatelnost pneumatického kuličkování nebo kuličkování metacím kolem?

Správná Almenova intenzita prokazuje pouze standardizovanou odezvu proudu požadovanou odkazovaným postupem. Pneumatické kuličkování a kuličkování metacím kolem vyžadují doklady specifické pro danou konfiguraci. Samostatný průvodce zařízením pro kuličkování vysvětluje celý systém stroje, jeho řízení a koncepci údržby.

Co má obsahovat žádost o nabídku na pneumatické kuličkování nebo kuličkování metacím kolem?

Zašlete řízený výkres a revizi, materiál a tepelné zpracování, požadované ošetření a vylučovací zóny, řídící specifikace, požadavky na intenzitu a pokrytí, množství, povrchové a rozměrové limity a požadované záznamy.

Které normy se vztahují na pneumatické kuličkování a kuličkování metacím kolem?

Příslušné dokumenty závisí na smlouvě a součásti. Relevantní technické reference zahrnují SAE J2441_202511, SAE J443_202512, SAE J442_202602, AMS2430U, ale revize uvedené ve výkresu a přenesených požadavcích zákazníka zůstávají směrodatné.

Může SP Center posoudit požadavek na pneumatické kuličkování nebo kuličkování metacím kolem?

Ano. SP Center může v rámci své potvrzené způsobilosti a rozsahu schválení přezkoumat proveditelnost, procesní kontroly, zkoušky, kvalifikační doklady a sériové požadavky. Zavolejte na +48 519 772 773 nebo zašlete řízenou dokumentaci na biuro@spcenter.pl.

Jaké jsou klíčové poznatky?

• Architektura stroje určuje, jak je médium urychlováno a dodáváno.
• Vyberte si mezi vzduchovým a kotoučovým kuličkováním na základě přístupu ke komponentám, výrobní strategie a ovladatelnosti.
• Zacházejte se zařízením, médii, nástroji, softwarem, údržbou a ověřováním jako s jedním procesním systémem.
• Kvalifikujte skutečně použitou konfiguraci výroby a řiďte změny materiálu.
• Automatizace a monitorování mají technickou kvalifikaci a doklady ze součásti podporovat, nikoli nahrazovat.

Které související příručky SP Center by se měly přečíst dále?

• Zařízení pro kuličkování tryskami
• Robotické kuličkování
• Úhel nárazu při kuličkování

Které technické reference podporují tuto příručku?

1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025

2. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025

3. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026

4. SAE AMS2430U: kuličkování, revidováno v dubnu 2018

5. SAE AMS2432E: Počítačem monitorované kuličkování, revize z října 2022

6. SAE AMS2431E: Médium pro kuličkování – obecné požadavky, revize z dubna 2023

7. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023

Použitelné revize: Použijte kompletní revize uvedené ve výkresu, smlouvě a přenesených požadavcích zákazníka. Tento článek poskytuje technický kontext a nenahrazuje kontrolované požadavky.
