Řiďte pohyb robota, souřadnicové systémy, nástroje, vstupní veličiny proudu média, logiku obnovy a doklady ze součásti jako jeden kvalifikovaný výrobní systém
Robotické kuličkování dokáže s vysokou opakovatelností reprodukovat složité pohyby trysky nebo součásti, automatizace však sama o sobě neprokazuje shodu procesu. Způsobilý procesní postup propojuje základnu robota, středový bod nástroje (TCP), upínací přípravek a vztažný bod součásti s kvalifikovaným proudem média, ověřenou dráhou, řízeným programem, pokrytím součásti a sledovatelným uvolněním.
Co robot řídí – a co zůstává oddělené?
| Řídicí vrstva | Co se stanoví | Co samo o sobě nestanoví |
|---|---|---|
| Pohyb robota a polohovadla | Opakovatelná přikázaná poloha, orientace, sekvence a relativní pohyb | Správná trajektorie částic, stabilní dodávka média nebo výsledek odpovídající součásti |
| Souřadnicové systémy a TCP | Vztah mezi základnou robota, nástrojem, upínacím přípravkem a vztažným bodem součásti | Že vložená součást nebo náhradní nástroj je skutečně na kvalifikovaném místě |
| Řízení proudu média při kuličkování | Autorizovaná nastavení pro tlak vzduchu nebo rychlost kola, hmotnostní průtok média, identitu nástroje a související vstupy | Úplné pokrytí součásti nebo přijatelná integrita povrchu |
| Almenova intenzita | Standardizovaná odezva ověřeného proudu a nastavení | Lokální přístup, geometrie nárazu, pokrytí nebo profil zbytkového napětí na součásti |
| Součást inspekce | Pokrytí, hranice, stav povrchu a další použité doklady o přijetí | Dlouhodobý únavový výkon bez požadovaného inženýrského ověření |
Tabulka 1. Opakovatelnost robota, procesní způsobilost a přijetí součásti jsou související, ale různé úrovně dokladů.
Opakovatelnost znamená, že systém dokáže reprodukovat stejný přikázaný pohyb. Přesnost se ptá, zda tento pohyb odpovídá zamýšlené fyzické geometrii. Procesní způsobilost navíc vyžaduje stabilní zrychlení a dodávku média, řízený stav součásti a doklad, že je dosaženo specifikovaného výsledku.

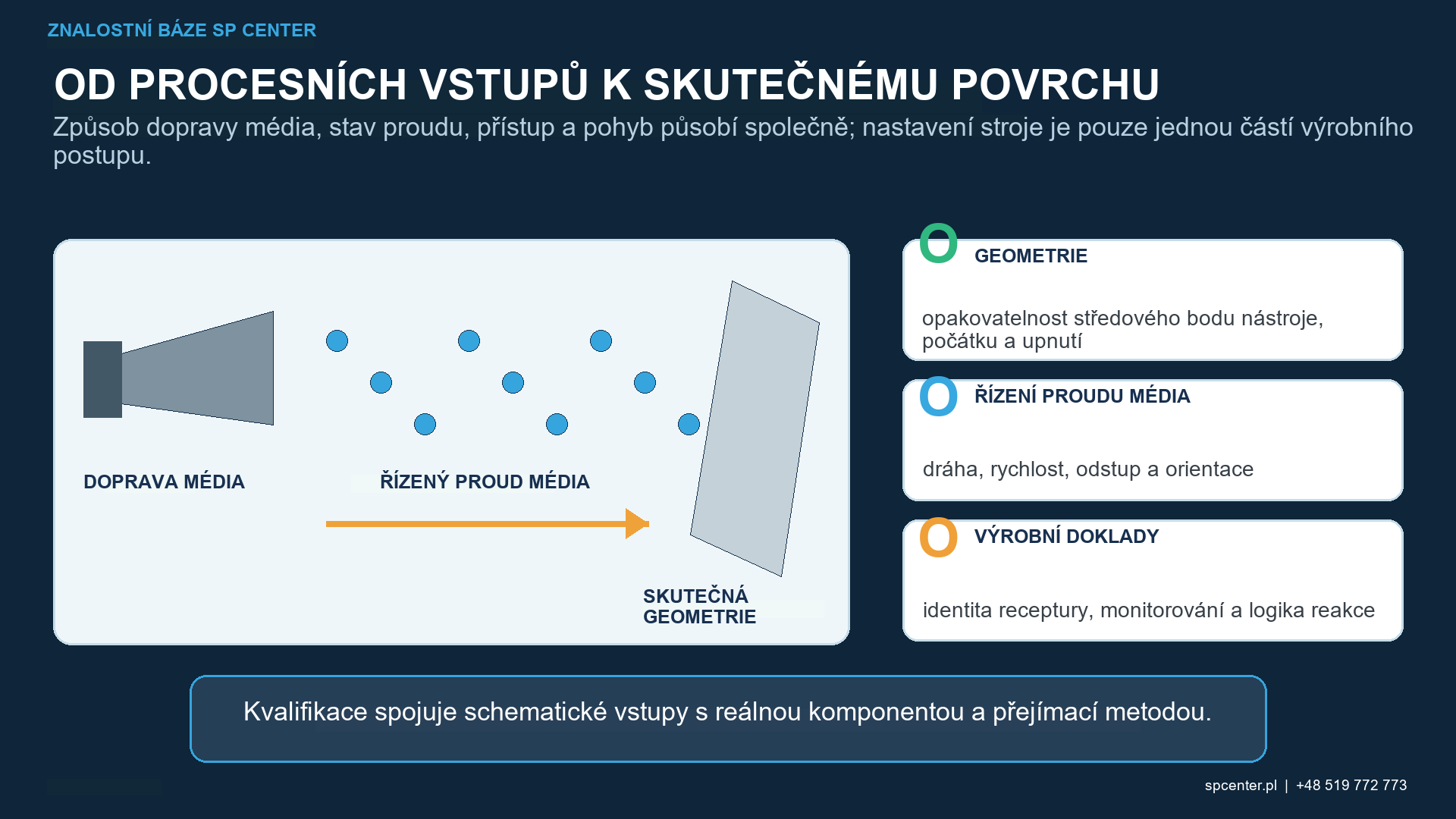

Jak jsou řízeny souřadnicové systémy a nástroje?
Výrobní postup musí definovat vztah mezi základnou robota, rámem nástroje/TCP, polohovačem, upínacím přípravkem, vztažnou hodnotou součásti a lokálním povrchem prvku. Správný program může běžet na nesprávném fyzickém místě, pokud je díl špatně usazen, lokátor obsahuje nečistoty, upínací přípravek je opotřebovaný, náhradní tryska má jinou délku nebo TCP nebyl znovu ověřen.
Identita a rozměry nástroje, instalace, užitečné zatížení, nastavení referenčních poloh os robota, identita přípravku, správné usazení součásti a stav upnutí proto patří do řízeného nastavení. Pokud to odůvodňuje riziko, mají kontroly polohy nebo přítomnosti zabránit spuštění cyklu s nesprávnou součástí, přípravkem, nástrojem nebo orientací.

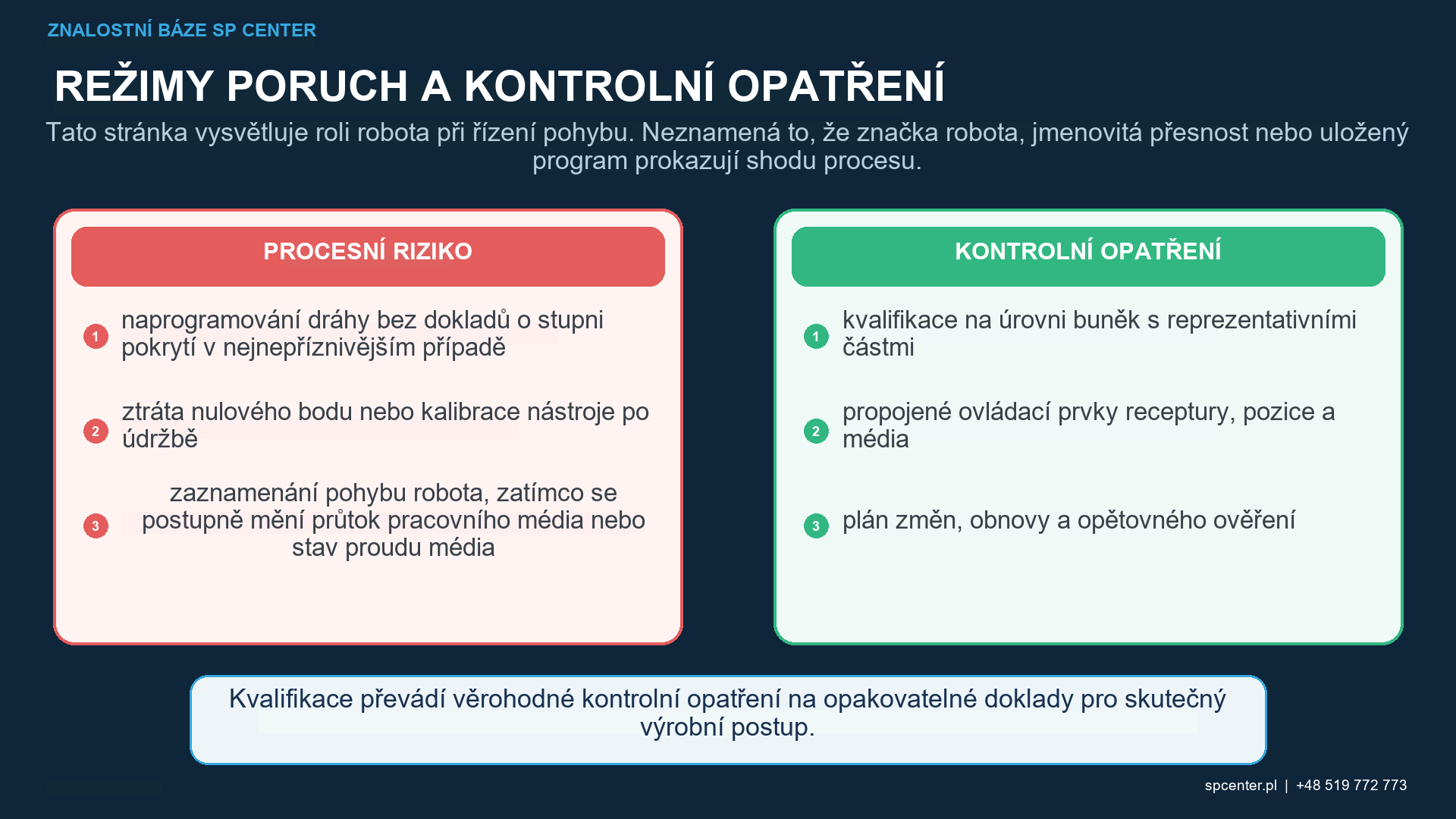

Proč je provedená cesta důležitější než nominální souřadnice?
| Událost dráhy nebo geometrie | Potenciální režim selhání | Požadovaná kontrola |
|---|---|---|
| Náběh, výběh nebo obrácení směru | Lokální prodleva, neošetřené vstupní pásmo nebo opakovaná expozice | Umístěte přechodové jevy mimo zónu ošetření, pokud je to možné, a ověřte skutečně provedenou dráhu |
| Změna směru v rohu, přeorientování zápěstí robota nebo vyhlazení dráhy | Skutečná rychlost a úhel nárazu TCP se liší od nominálního segmentu | Ověřte dynamiku řídicí jednotky s produkčním užitečným zatížením, nástrojem a koordinovanými osami |
| Sousední průchody | Mezera nebo nadměrné překrytí v efektivní stopě proudu | Kvalifikujte rozteč průchodů, sekvenci, orientaci a překrytí oproti dokladům o komponentách |
| Rotace nebo indexované polohovací zařízení | Fáze, zpětná vazba, chyba indexu nebo synchronizační chyba | Řízení výchozí polohy, identity indexu, koordinovaného pohybu, mechanického stavu a reakce na chybu |
| Úzký výklenek nebo vnitřní prvek | Stínování, odraz, kolize nástroje nebo zachycení média | Kvalifikace specifické trysky/nástavce, přístupové postupu, metody pokrytí a plánu odstraňování média |
| Přerušený cyklus a restart | Chybená oblast nebo dvojitě ošetřená oblast | Použijte autorizovaný stav obnovy a definovanou hranici restartu; uchovávejte záznamy o událostech |
Tabulka 2. Dynamické události dráhy a stavy obnovy mohou změnit lokální expozici, i když je seznam uložených bodů nezměněn.
Dosah robota, singularity, limity spojů, vedení kabelů a hadic, užitečné zatížení, zrychlení os a prolínání drah řídicí jednotky mohou změnit proveditelný nebo provedený pohyb. Kvalifikace musí zohledňovat konfiguraci výroby, nikoli se spoléhat pouze na offline programování, digitální dvojče nebo nominální přesnost robota.
Které procesní proměnné musí být monitorovány s pohybem robota?
V závislosti na kvalifikovaném zařízení mohou relevantní vstupy zahrnovat identitu a stav pracovního média, hmotnostní průtok média, tlak vzduchu a podmínky proudění vzduchu, identitu trysky/trubky nebo řízení rychlosti kola a posuvu. Odstup, orientace, posuv, rotace dílu, sekvence expozice a alarmy musí být propojeny s autorizovaným receptem a reakčním plánem.
Dokončený cyklus bez detekovaného alarmu dokazuje pouze to, že monitorované podmínky a logika hlásily dokončení. Nezávisle to nedokazuje, že nemonitorovaná tryska nebyla opotřebována, díl byl správně usazen, každý požadovaný povrch přijal proud nebo že součást má požadovaný profil zbytkového napětí.
Jak jsou řízeny programy, recepty a změny?
| Položka konfigurace | Řízení výroby | Spouštěč kontroly nebo rekvalifikace |
|---|---|---|
| Program a receptura | Uvolněný identifikátor, revize, přístupová práva, záloha a auditní záznam | Dráha, rychlost, sekvence, procesní limit, změna logiky nebo softwaru řídicí jednotky |
| Tryska, přívodní trubice a TCP | Identita nástroje, rozměry, limit opotřebení, instalace a ověření TCP | Výměna, oprava, kolize, práce s náramkem nebo změněné užitečné zatížení |
| Vztažný bod upínacího přípravku a součásti | Identita upínacího přípravku, usazení, čistota, upnutí a stav lokátoru | Opotřebení, oprava, přemístění, nová varianta dílu nebo změna vztažného bodu |
| Robot a polohovač | Nastavení referenčních poloh os, kontroly výchozích poloh, stav údržby a přesnost odpovídající riziku | Oprava osy, ztráta nastavení referenčních poloh, kolize, selhání kalibrace nebo přemístění zařízení |
| Systém dodávání médií | Identita/stav pracovního média, hmotnostní průtok a příslušné ovládací prvky tlaku, rychlosti nebo kola | Změna podavače, hadice, trysky, kola, senzoru, separátoru nebo systému média |
| Inspekce a záznamy | Postup Almen, pokrytí komponent, přijetí povrchu, alarmy a sledovatelnost sériového čísla/šarže | Změněná metoda přijetí, kritické místo, požadavek zákazníka nebo nevysvětlitelný trend |
Tabulka 3. Řízení konfigurace musí zahrnovat software, nástroje, geometrii a fyzický tok.
Identifikace uvolněných programů a předpisů musí být propojeny se součástí a její revizí. Řízený přístup oprávněných osob, zálohování, ověřené obnovení, auditní stopa a schvalování změn zabraňují tomu, aby se upravený nebo obnovený soubor nepozorovaně stal řídicí výrobní verzí. Kontrolní součet může podpořit identitu souboru, neprokazuje však technickou vhodnost programu.
Jak by se mělo řešit přerušení cyklu a ruční opravy?
Výpadek napájení, porucha toku média, alarm osy, nouzové zastavení nebo chyba načítání mohou přerušit ošetření v polovině zóny. Plán obnovy musí identifikovat bezpečný stav a hranici restartu, která zabrání neošetřené mezeře nebo nekontrolované opakované expozici. Událost, identita dotčeného sériového čísla nebo šarže, cesta obnovy a rozhodnutí o dalším nakládání by měly zůstat sledovatelné.
Ruční opravy nejsou automatickou metodou obnovy. Lze je použít pouze tehdy, když řídící požadavky a schválený procesní postup procesu povolují kvalifikovanou ruční operaci s definovanými parametry, přístupem, ověřením a záznamy.

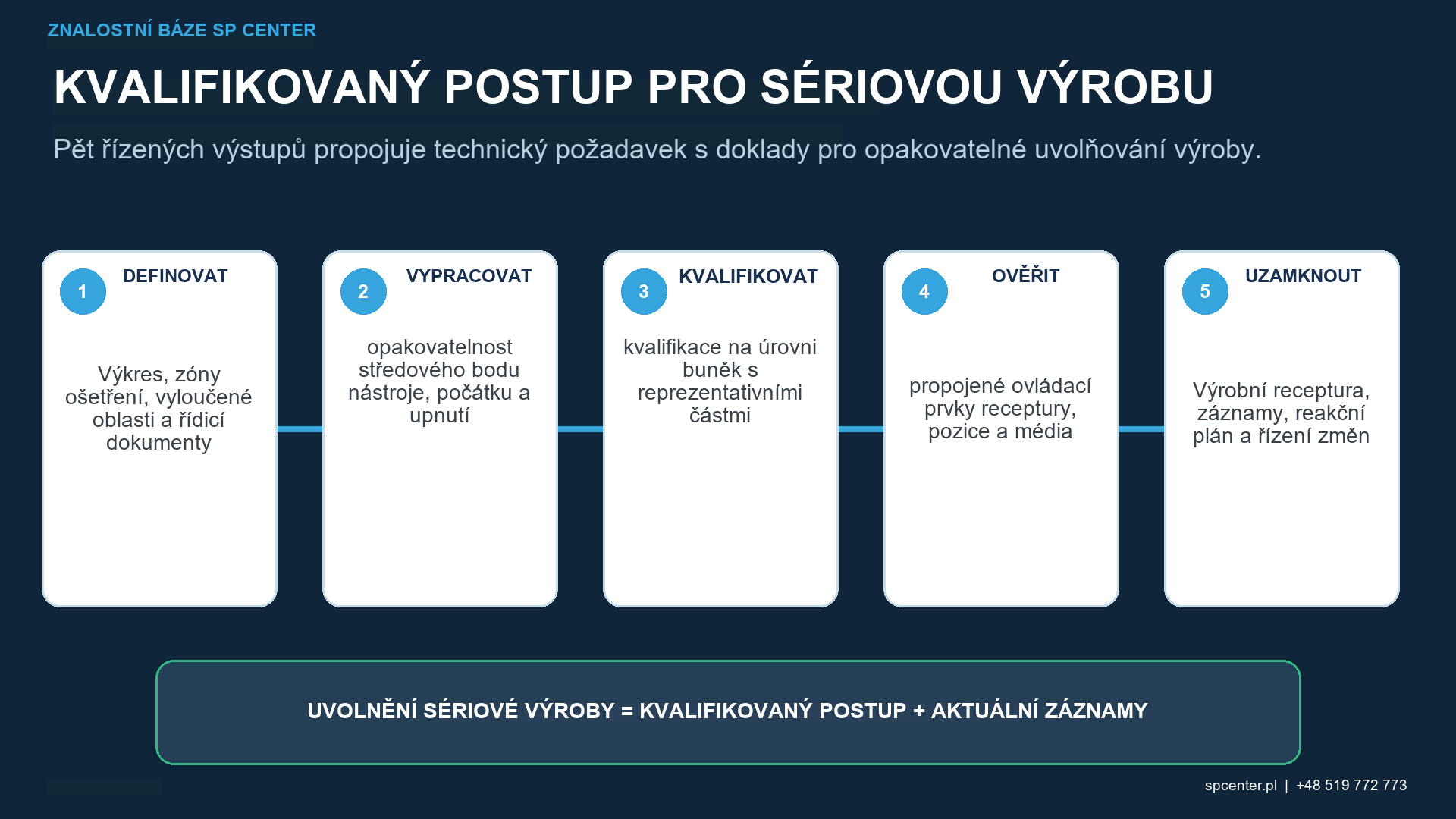

Jak se kvalifikuje proces robotického kuličkování tryskami?
| Fáze kvalifikace | Minimální inženýrský výstup | Typické doklady |
|---|---|---|
| Kontrola požadavků | Zóny zpracování a vyloučení, řídící dokumenty, média, intenzita, pokrytí a autorita pro přijetí | Řízený výkres, specifikační matice a vyřešené technické otázky |
| Definice buňky | Robot, polohovač, upínací přípravek, nástroj, proudový systém, senzory, software a souřadnicové rámy | Seznam konfigurace, stav kalibrace a nastavení referenčních poloh os a řízené prostorové uspořádání |
| Vývoj dráhy | TCP, odstup, orientace, rychlost, překrytí, sekvence, logika spuštění/zastavení a restartu | Uvolněný program nebo předpis a ověřená pozorování skutečné dráhy |
| Ověření toku | Použitelná místa ověření postupu saturační křivky a intenzity | Záznamy Almen v rámci odkazovaného postupu |
| Kvalifikace součásti | Pokrytí s nejhorším přístupem, hranice, stav povrchu a další požadované ověření | Reprezentativní část nebo autorizovaný náhradní doklad a schválené výsledky |
| Řízení výroby | Blokování, monitorování, plán reakce, přístup, sledovatelnost, údržba a řízení změn | Záznamy cyklů/výjimek, výsledky inspekcí a autorizované uvolnění |
Tabulka 4. Kvalifikace převádí digitální pohybový program do řízených fyzických dokladů na součásti.
Předepsaná místa s nejhorším přístupem si vyžadují explicitní doklady o pokrytí. Almenova intenzita a křivka saturace řeší standardizovanou odezvu proudu v rámci odkazovaného postupu; nenahrazují pokrytí součásti ani akceptaci hranic, drsnosti, rozměrů, čistoty a dalších specifikovaných povrchových podmínek.
Co musí údržba a reakce na poruchy chránit?
Preventivní údržba by měla zahrnovat mechaniku robota a polohovadla, kalibraci referenčních poloh, hadice a kabely, nástroje, ustavovací prvky přípravku, přívod média, snímače a bezpečnostní blokování. Plán řízení musí stanovit, které události vyžadují kontrolu nastavení, ověření intenzity, kontrolu stupně pokrytí, zkoušku na reprezentativní součásti nebo širší rekvalifikaci. Rozhodnutí závisí na možném dopadu změny, nikoli pouze na tom, zda se stroj může znovu pohybovat.
Co je robotické kuličkování?
Jedná se o kuličkování, při kterém robot řídí pohyb dílu nebo nástroje v kvalifikované buňce. Robot reprodukuje autorizovanou dráhu; generování médií, nástroje, upínací přípravek, kontrola a záznamy zůstávají oddělenými částmi řízení procesu.
Zaručuje robot opakovatelné kuličkování?
Ne. Může opakovat přikázaný pohyb, ale výsledek také závisí na přesnosti souřadnic, TCP, umístění upínacího přípravku a dílu, stavu trysky, hmotnostním průtoku média, proměnných tlaku nebo kola, stavu média a ověření komponenty.
Které proměnné robota ovlivňují lokální expozici?
Dráha, skutečná rychlost TCP, orientace, odstup, překrytí, počet průchodů, sekvence, zrychlení a zpomalení, koordinace polohovadla a logika restartu mohou ovlivnit expozici dodanou lokálnímu povrchu.
Dokazuje správná Almenova intenzita, že robotická dráha je přijatelná?
Ne. Almenova intenzita ověřuje standardizovanou odezvu proudu pro definované nastavení. Přístup ke komponentě, geometrie lokálního nárazu, úplné pokrytí, hranice a stav povrchu vyžadují samostatné doklady.
Může offline programování nebo digitální dvojče kvalifikovat proces?
Ne. Simulace je užitečná pro vývoj dosahu, kolizí a drah, ale sama o sobě neověřuje skutečný nástroj, upínací přípravek, proud, pokrytí součásti, odezvu povrchu nebo chování při chybě.
Co by se mělo stát po kolizi robota nebo výměně nástroje?
Schválený reakční plán má posoudit nastavení referenčních poloh os, střed nástroje (TCP), identitu nástroje, přípravek, dráhu a konfiguraci proudu. Před obnovením výroby musí následovat stanovené ověření nebo rekvalifikace.
Lze přerušený robotický cyklus jednoduše restartovat?
Pouze prostřednictvím autorizované logiky obnovy. Bod restartu musí zabránit jak vynechaným, tak i dvojitě ošetřeným oblastem a událost a její umístění musí zůstat sledovatelné.
Vztahuje se AMS2432E na každý proces robotického kuličkování?
Ne automaticky. Požadavek platí, pokud jej stanoví výkres, smlouva nebo přenesené požadavky zákazníka. Robotická buňka může být sledována počítačem, ale použitelnost požadavku a potřebné doklady se musí určit z řídicích dokumentů.
Klíčové poznatky
- Robot opakuje pohyb; sám však nekvalifikuje proud média ani nepřijímá součást.
- Řízení základny robota, TCP, nástroje, upínacího přípravku, vztažného bodu součásti a polohovače jako jednoho geometrického řetězce.
- Kvalifikace skutečné dynamiky dráhy, překrytí, stavů start/stop a koordinovaného pohybu.
- Monitorování vstupů fyzického proudu i digitálního provádění programu.
- Ochrana verzí receptur, přístupu, záloh, obnovy a schvalování změn.
- Ověřte Almenovu intenzitu a pokrytí komponent jako samostatné doklady.
- Definujte ověření restartu a po údržbě před vznikem poruchy.
Související průvodci SP Center
Technické zdroje
1. SAE AMS2432E: Počítačem monitorované kuličkování, revize z října 2022
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
4. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
5. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
6. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
Poznámka k normě: Použitelnost a revize jsou řízeny výkresem, smlouvou a přenesenými požadavky zákazníka. AMS2432E zde není citován jako univerzální požadavek pro každou robotickou buňku a tato příručka nenahrazuje kompletní použité dokumenty.
