Robotergestütztes Verfestigungsstrahlen: Bahnkontrolle, Qualifizierung und Rückverfolgbarkeit

Roboterbewegung, Koordinatensysteme, Werkzeug, Strahlgrößen, Wiederanlauflogik und Bauteilnachweise als ein qualifiziertes Produktionssystem beherrschen

Robotergestütztes Verfestigungsstrahlen kann komplexe Düsen- oder Bauteilbewegungen sehr gleichmäßig reproduzieren; Automatisierung ist jedoch kein Konformitätsnachweis. Eine belastbare Route verknüpft Roboterbasis, Werkzeugmittelpunkt (TCP), Vorrichtung und Bauteilbezug mit qualifiziertem Strahl, verifizierter Bahn, gelenkter Rezeptur, Bedeckungsgradprüfung und rückverfolgbarer Freigabe.

Was steuert der Roboter – und welche Nachweise bleiben getrennt?

Lenkungsebene	Welchen Nachweis sie liefert	Was sie allein nicht nachweist
Roboter- und Positioniererbewegung	Wiederholbare Sollposition, Ausrichtung, Reihenfolge und Relativbewegung	Richtige Partikelbahn, stabile Strahlmittelzufuhr oder konformes Bauteilergebnis
Koordinatensysteme und TCP	Beziehung zwischen Roboterbasis, Werkzeug, Vorrichtung und Bauteilbezug	Tatsächliche Lage eines falsch eingelegten Bauteils oder abweichenden Ersatzwerkzeugs
Strahlgrößen	Freigegebene Einstellungen für Luftdruck oder Schleuderraddrehzahl, Strahlmittelmassenstrom, Werkzeugidentität und weitere Eingangsgrößen	Vollständigen Bedeckungsgrad oder zulässige Oberflächenintegrität am Bauteil
Almen-Intensität	Standardisierte Reaktion des verifizierten Strahls und Aufbaus	Örtlichen Zugang, Auftreffgeometrie, Bedeckungsgrad oder Eigenspannungsprofil am Bauteil
Bauteilprüfung	Bedeckungsgrad, Grenzen, Oberflächenzustand und weitere geforderte Abnahmenachweise	Dauerfestigkeit ohne die erforderliche technische Validierung

Tabelle 1. Wiederholgenauigkeit der Bewegung, Prozessfähigkeit und Bauteilabnahme sind miteinander verknüpfte, aber unterschiedliche Nachweisebenen.

Wiederholgenauigkeit bedeutet, dieselbe Sollbewegung reproduzieren zu können. Genauigkeit beschreibt, ob diese Bewegung der vorgesehenen physischen Geometrie entspricht. Prozessfähigkeit erfordert zusätzlich stabile Beschleunigung und Zuführung des Strahlmittels, einen gelenkten Bauteilzustand und den Nachweis des spezifizierten Ergebnisses.

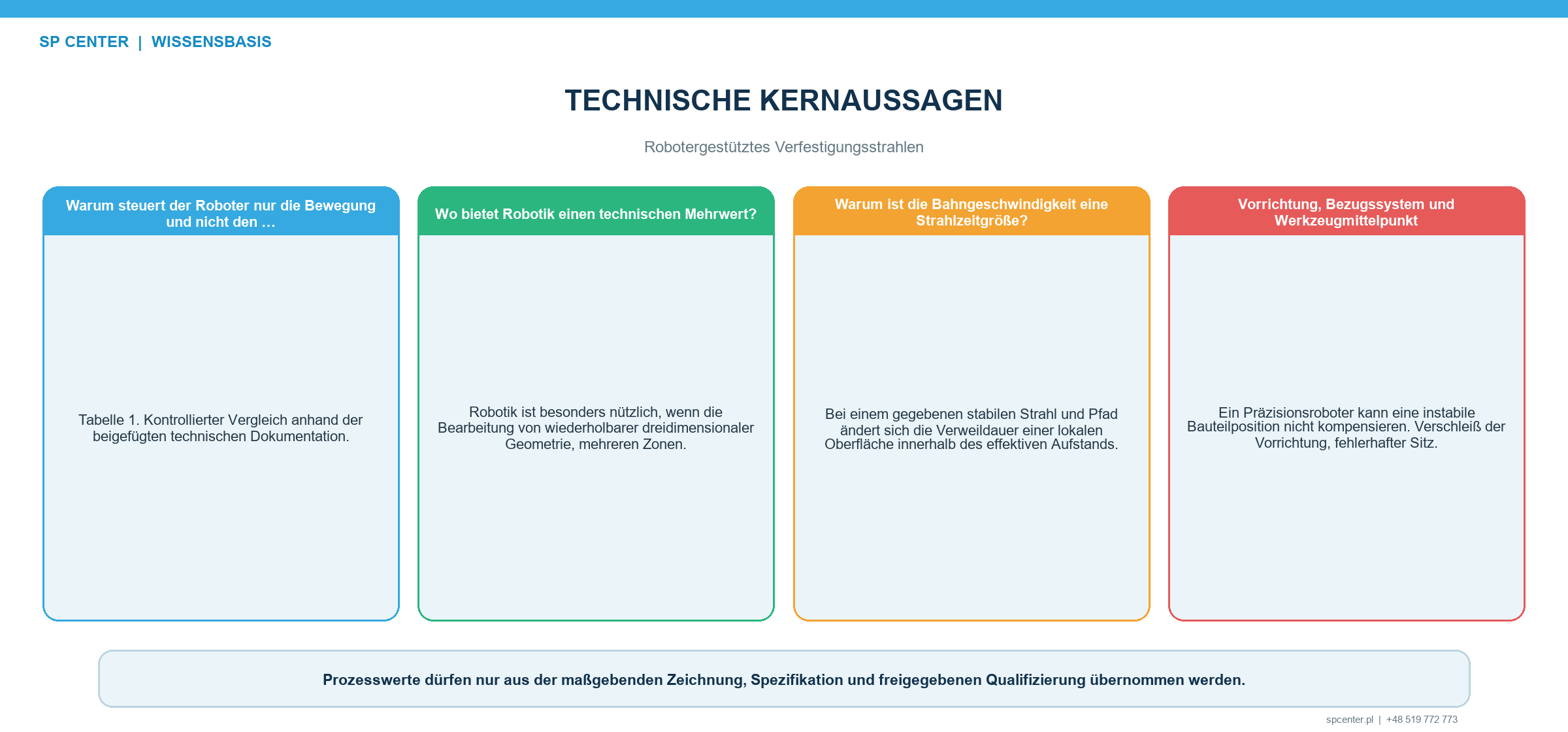

Wie werden Koordinatensysteme und Werkzeuge beherrscht?

Der Serienweg muss die Beziehung zwischen Roboterbasis, Werkzeugkoordinatensystem beziehungsweise TCP, Positionierer, Vorrichtung, Bauteilbezug und örtlicher Merkmalsfläche festlegen. Ein korrektes Programm kann am falschen physischen Ort laufen, wenn das Bauteil nicht richtig sitzt, ein Anschlag verschmutzt oder verschlissen ist, eine Ersatzdüse eine andere Länge hat oder der TCP nicht erneut verifiziert wurde.

Zur gelenkten Einrichtung gehören deshalb Werkzeugkennung und -maße, Einbau, Nutzlast, Roboter-Referenzierung (Mastering), Vorrichtungskennung, Sitz und Spannzustand. Wo das Risiko es verlangt, verhindern Anwesenheits- oder Lageprüfungen den Zyklusstart mit falschem Bauteil, falscher Vorrichtung, falschem Werkzeug oder falscher Orientierung.

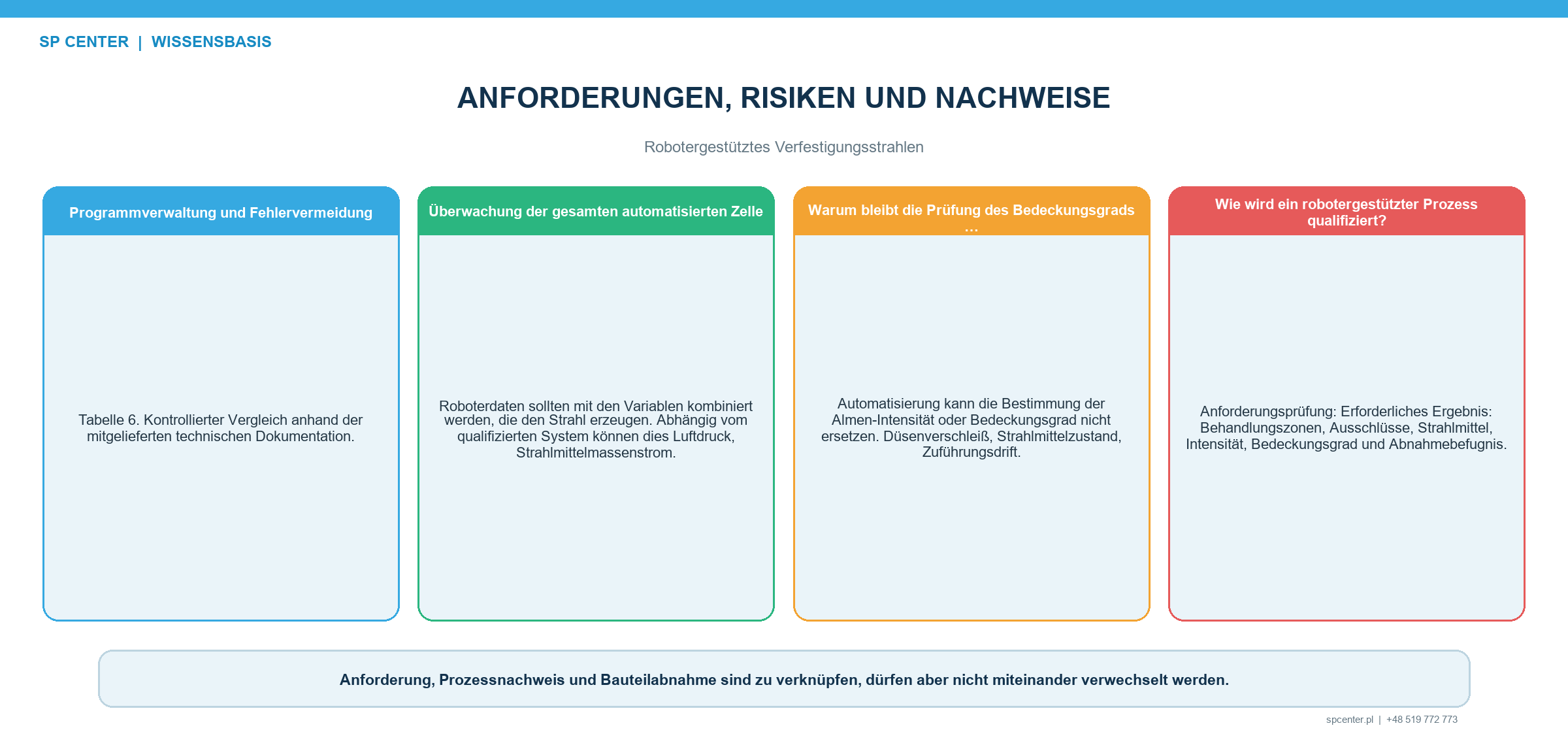

Warum ist die tatsächlich ausgeführte Bahn wichtiger als die Nennkoordinate?

Bahn- oder Geometrieereignis	Mögliche Fehlerfolge	Erforderliche Lenkung
Einlauf, Auslauf oder Richtungsumkehr	Örtliche Verweilzeit, unbehandeltes Eintrittsband oder wiederholte Beaufschlagung	Übergänge möglichst außerhalb der Bearbeitungszone anordnen und real ausgeführte Bahn verifizieren
Ecke, Handgelenkumorientierung oder Bahnverschleifung	Tatsächliche TCP-Geschwindigkeit und Auftreffwinkel weichen vom Nennsegment ab	Reglerdynamik mit Produktionsnutzlast, Werkzeug und gekoppelten Achsen validieren
Benachbarte Bahnen	Lücke oder übermäßige Überlappung des wirksamen Strahlbilds	Bahnabstand, Reihenfolge, Ausrichtung und Überlappung anhand von Bauteilnachweisen qualifizieren
Dreh- oder Indexierpositionierer	Phasenfehler, Spiel, ausgelassener Index oder Synchronisationsfehler	Referenzfahrt, Indexkennung, gekoppelte Bewegung, Mechanik und Störungsreaktion beherrschen
Enge Vertiefung oder Innenmerkmal	Abschattung, Rückprall, Werkzeugkollision oder Strahlmittelrückstände	Spezifische Lanze/Düse, Zugangsweg, Bedeckungsgradverfahren und Reinigungsplan qualifizieren
Unterbrochener Zyklus und Wiederanlauf	Nicht behandelte oder doppelt beaufschlagte Fläche	Freigegebenen Wiederanlaufzustand und definierte Fortsetzungsgrenze verwenden; Ereignis aufzeichnen

Tabelle 2. Dynamische Bahnereignisse und Wiederanlaufzustände können die örtliche Beaufschlagung auch bei unveränderter Punktliste verschieben.

Reichweite, Singularitäten, Achsgrenzen, Kabel- und Schlauchführung, Nutzlast, Achsbeschleunigung und Bahnverschleifung der Steuerung können die mögliche oder ausgeführte Bewegung beeinflussen. Die Qualifizierung muss die Produktionskonfiguration beobachten und darf sich nicht allein auf Offline-Programmierung, digitalen Zwilling oder nominelle Robotergenauigkeit stützen.

Welche Strahlgrößen sind gemeinsam mit der Roboterbewegung zu überwachen?

Je nach qualifizierter Anlage gehören dazu Strahlmittelkennung und -zustand, Strahlmittelmassenstrom, Luftdruck und Luftströmungsbedingungen, Düsen-/Lanzenkennung oder Schleuderraddrehzahl und Dosierung. Arbeitsabstand, Ausrichtung, Vorschub, Bauteildrehung, Bearbeitungsfolge und Alarme müssen mit der freigegebenen Rezeptur und dem Reaktionsplan verknüpft sein.

Ein ohne erkannten Alarm abgeschlossener Zyklus belegt lediglich, dass die überwachten Zustände und die Logik einen Abschluss gemeldet haben. Er belegt weder einen unüberwachten Düsenverschleiß noch richtigen Bauteilsitz, Beaufschlagung jeder vorgeschriebenen Fläche oder das beabsichtigte Eigenspannungsprofil.

Wie werden Programme, Rezepturen und Änderungen gelenkt?

Konfigurationselement	Serienlenkung	Prüf- oder Requalifizierungsanlass
Programm und Rezeptur	Freigegebene Kennung, Revision, Zugriffsrechte, Sicherung und Audit-Trail	Änderung von Bahn, Geschwindigkeit, Folge, Prozessgrenze, Logik oder Steuerungssoftware
Düse, Lanze und TCP	Werkzeugkennung, Maße, Verschleißgrenze, Einbau und TCP-Prüfung	Austausch, Reparatur, Kollision, Arbeit am Handgelenk oder geänderte Nutzlast
Vorrichtung und Bauteilbezug	Vorrichtungskennung, Sitz, Sauberkeit, Spannung und Zustand der Anschläge	Verschleiß, Reparatur, Versetzen, neue Bauteilvariante oder Bezugsänderung
Roboter und Positionierer	Referenzierung (Mastering), Referenzprüfungen, Wartungsstatus und risikogerechte Genauigkeit	Achsreparatur, Mastering-Verlust, Kollision, Kalibrierfehler oder versetzte Anlage
Strahlmittelsystem	Strahlmittelkennung/-zustand, Massenstrom und anwendbare Druck-, Strömungs-, Geschwindigkeits- oder Schleuderradparameter	Änderung an Dosierung, Schlauch, Düse, Schleuderrad, Sensor, Abscheider oder Strahlmittelsystem
Prüfung und Aufzeichnungen	Almen-Prüfweg, Bedeckungsgrad am Bauteil, Oberflächenabnahme, Alarme und Serien-/Losrückverfolgbarkeit	Geändertes Annahmeverfahren, kritischer Ort, Kundenforderung oder ungeklärter Trend

Tabelle 3. Die Konfigurationslenkung umfasst Software, Werkzeug, Geometrie und den physikalischen Strahl.

Freigegebene Programm- und Rezeptkennungen müssen Bauteil und Revision zugeordnet sein. Berechtigter Zugriff, Datensicherung, geprüfte Wiederherstellung, Audit-Trail und Änderungsfreigabe verhindern, dass eine bearbeitete oder wiederhergestellte Datei unbemerkt zum freigegebenen Datenstand der Serienfertigung wird. Eine Prüfsumme unterstützt die Identität, belegt jedoch nicht die technische Eignung des Programms.

Wie sind Zyklusunterbrechung und manuelle Nacharbeit zu behandeln?

Stromausfall, Strahlmittelflussfehler, Achsalarm, Not-Halt oder Beladefehler können die Behandlung mitten in einer Zone unterbrechen. Der Wiederanlaufplan muss einen sicheren Zustand und eine Fortsetzungsgrenze festlegen, die eine unbehandelte Lücke ebenso verhindert wie unkontrollierte Doppelbeaufschlagung. Ereignis, betroffene Serien- oder Loskennung, Wiederanlaufweg und Entscheidung bleiben rückverfolgbar.

Manuelle Nacharbeit ist keine automatische Störungsbehebung. Sie ist nur zulässig, wenn maßgebende Anforderungen und freigegebener Prozessweg einen qualifizierten manuellen Arbeitsgang mit festgelegten Parametern, Zugang, Prüfung und Aufzeichnungen ausdrücklich erlauben.

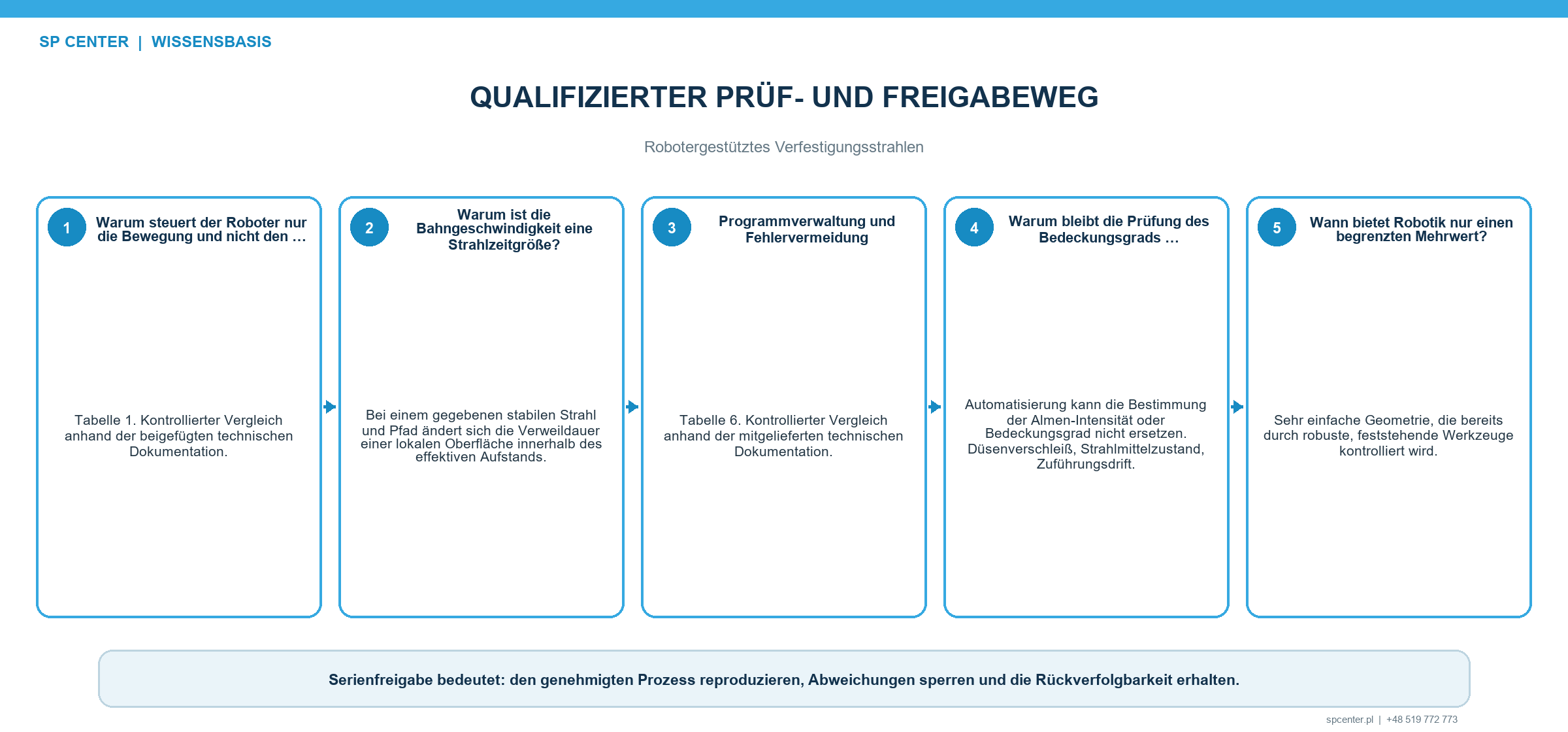

Wie wird robotergestütztes Verfestigungsstrahlen qualifiziert?

Qualifizierungsstufe	Technisches Mindestergebnis	Typischer Nachweis
Anforderungsprüfung	Bearbeitungs- und Ausschlusszonen, maßgebende Dokumente, Strahlmittel, Intensität, Bedeckungsgrad und Freigabeverantwortung	Freigegebene Zeichnung, Spezifikationsmatrix und geklärte technische Fragen
Zellendefinition	Roboter, Positionierer, Vorrichtung, Werkzeug, Strahlsystem, Sensoren, Software und Koordinatensysteme	Konfigurationsliste, Kalibrier-/Mastering-Status und freigegebener Anlagenplan
Bahnentwicklung	TCP, Arbeitsabstand, Ausrichtung, Geschwindigkeit, Überlappung, Folge, Start/Stopp und Wiederanlauflogik	Freigegebenes Programm/Rezept und Prüfung der realen Bahn
Strahlverifizierung	Anwendbarer Sättigungskurvenweg und Orte der Intensitätsprüfung	Almen-Aufzeichnungen nach dem aufgerufenen Verfahren
Bauteilqualifizierung	Bedeckungsgrad am schwersten zugänglichen Ort, Grenzen, Oberflächenzustand und weitere geforderte Validierung	Nachweis am repräsentativen Bauteil oder freigegebenen Ersatzkörper sowie genehmigte Ergebnisse
Serienlenkung	Verriegelungen, Überwachung, Reaktionsplan, Zugriff, Rückverfolgbarkeit, Wartung und Änderungslenkung	Zyklus-/Abweichungsaufzeichnungen, Prüfergebnisse und autorisierte Freigabe

Tabelle 4. Die Qualifizierung übersetzt ein digitales Bewegungsprogramm in beherrschte physikalische Nachweise am Bauteil.

Die am schwersten zugänglichen vorgeschriebenen Stellen benötigen einen ausdrücklichen Bedeckungsgradnachweis. Almen-Intensität und Sättigungskurve beschreiben nach dem aufgerufenen Verfahren die standardisierte Strahlreaktion; sie ersetzen weder Bedeckungsgrad am Bauteil noch die Abnahme von Grenzen, Rauheit, Maßen, Sauberkeit und weiteren festgelegten Oberflächenmerkmalen.

Was müssen Wartung und Störungsreaktion schützen?

Die vorbeugende Wartung umfasst Roboter- und Positionierermechanik, Mastering, Schläuche und Kabel, Werkzeuge, Vorrichtungsanschläge, Strahlmittelzuführung, Sensoren und sicherheitsbezogene Verriegelungen. Der Prüfplan legt fest, welche Ereignisse eine Einrichtungsprüfung, Intensitätsverifizierung, Bedeckungsgradprüfung, einen Versuch am repräsentativen Bauteil oder eine umfassendere Requalifizierung auslösen. Entscheidend ist die mögliche Auswirkung der Änderung – nicht nur, ob sich die Maschine wieder bewegen lässt.

Was ist robotergestütztes Verfestigungsstrahlen?

Dabei steuert ein Roboter die Bauteil- oder Werkzeugbewegung in einer qualifizierten Zelle. Er reproduziert eine freigegebene Bahn; Strahlerzeugung, Werkzeug, Vorrichtung, Prüfung und Aufzeichnungen bleiben eigenständige Teile der Prozesslenkung.

Gewährleistet ein Roboter automatisch einen wiederholbaren Strahlprozess?

Nein. Das Ergebnis hängt zusätzlich von Koordinatengenauigkeit, TCP, Vorrichtungs- und Bauteillage, Düsenzustand, Strahlmittelmassenstrom, Druck-, Strömungs- oder Schleuderradparametern, Strahlmittelzustand und Prüfung am Bauteil ab.

Welche Bewegungs- und Bahnparameter beeinflussen die örtliche Beaufschlagung?

Bahn, tatsächliche TCP-Geschwindigkeit, Ausrichtung, Arbeitsabstand, Überlappung, Durchgangszahl, Reihenfolge, Beschleunigungs- und Verzögerungsphasen, Positioniererkoordination sowie Wiederanlauflogik können die örtliche Beaufschlagung verändern.

Belegt korrekte Almen-Intensität eine zulässige Roboterbahn?

Nein. Die Almen-Intensität verifiziert die standardisierte Strahlreaktion des definierten Aufbaus. Bauteilzugang, örtliche Auftreffgeometrie, vollständiger Bedeckungsgrad, Grenzen und Oberflächenzustand benötigen getrennte Nachweise.

Kann eine Offline-Programmierung oder ein digitaler Zwilling den Prozess qualifizieren?

Nein. Simulation unterstützt Reichweiten-, Kollisions- und Bahnentwicklung, validiert aber nicht allein reales Werkzeug, Vorrichtung, Strahl, Bedeckungsgrad, Oberflächenreaktion oder Störungsverhalten.

Was ist nach einer Roboterkollision oder einem Werkzeugwechsel erforderlich?

Der freigegebene Reaktionsplan muss Mastering, TCP, Werkzeugkennung, Vorrichtung, Bahn und Strahlkonfiguration bewerten und vor Produktionsfortsetzung die festgelegte Verifizierung oder Requalifizierung verlangen.

Darf ein unterbrochener Roboterzyklus einfach neu gestartet werden?

Nur über die freigegebene Wiederanlauflogik. Der Fortsetzungspunkt muss sowohl unbehandelte als auch doppelt beaufschlagte Bereiche verhindern; Ereignis und Entscheidung müssen rückverfolgbar bleiben.

Gilt AMS2432E für jede robotergestützte Anlage?

Nicht automatisch. Die Spezifikation gilt, wenn Zeichnung, Vertrag oder Kundenvorgaben sie aufrufen. Eine Roboterzelle kann computerüberwacht sein; Anwendbarkeit und Nachweisumfang ergeben sich dennoch aus den maßgebenden Dokumenten.

Die wichtigsten Punkte

• Ein Roboter wiederholt Bewegungen; er qualifiziert weder den Strahl noch das Bauteil selbstständig.
• Roboterbasis, TCP, Werkzeug, Vorrichtung, Bauteilbezug und Positionierer als eine Geometriekette beherrschen.
• Reale Bahndynamik, Überlappung, Start-/Stoppzustände und gekoppelte Bewegung qualifizieren.
• Physikalische Strahlgrößen ebenso überwachen wie die digitale Programmausführung.
• Rezeptrevision, Zugriff, Sicherung, Wiederherstellung und Änderungsfreigabe schützen.
• Almen-Intensität und Bedeckungsgrad am Bauteil als getrennte Nachweise verifizieren.
• Wiederanlauf und Prüfung nach Wartung vor Eintritt einer Störung festlegen.

Weiterführende Leitfäden von SP Center

• Anlagen für das Verfestigungsstrahlen
• Druckluft- und Schleuderrad-Verfestigungsstrahlen im Vergleich
• Auftreffwinkel beim Verfestigungsstrahlen

Technische Quellen

1. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022

2. SAE AMS2430U: Shot Peening, revised April 2018

3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018

4. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025

5. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023

6. SAE J2441_202511: Shot Peening, stabilized November 2025

Hinweis zu Normen: Anwendbarkeit und Revision ergeben sich aus Zeichnung, Vertrag und Kundenvorgaben. AMS2432E wird hier nicht als allgemeingültige Forderung für jede Roboterzelle dargestellt; dieser Leitfaden ersetzt keine vollständig aufgerufenen Dokumente.
