Styr robotrörelser, koordinatsystem, verktyg, ingångsvariabler för kulpeningsstrålen, återstartslogik och komponentunderlag som ett enda kvalificerat produktionssystem
Robotstyrd kulpening kan reproducera komplexa rörelser hos munstycket eller komponenten med hög repeterbarhet, men automatisering är inte i sig ett bevis på en överensstämmande process. Ett kapabelt processupplägg kopplar robotbasen, verktygscentrumpunkten (TCP), fixturen och komponentens referenser till en kvalificerad kulpeningsstråle, en verifierad bana, ett styrt recept, föreskriven täckningsgrad på komponenten och spårbar frisläppning.
Vad styr roboten – och vad förblir separat?
| Kontrollnivåer | Vad den fastställer | Vad den inte fastställer i sig själv |
|---|---|---|
| Robot- och positioneringsrörelse | Repeterbar kommenderad position, orientering, sekvens och relativ rörelse | Korrekt partikelbana, stabil medieleverans eller överensstämmande komponentresultat |
| Koordinatsystem och TCP | Förhållande mellan robotbas, verktyg, fixtur och komponentdatum | Att den laddade komponenten eller ersättningsverktyget faktiskt befinner sig på den kvalificerade platsen |
| Styrning av kulpeningsstrålen | Auktoriserade inställningar för lufttryck eller hjulhastighet, massflöde av kulpeningsmedium, verktygsidentitet och relaterade indata | Fullständig komponenttäckning eller acceptabel ytintegritet |
| Almenintensitet | Standardiserat svar för den verifierade strömmen och konfigurationen | Lokal åtkomst, stötgeometri, täckningsgrad eller restspänningsprofil på komponenten |
| Komponentinspektion | Täckningsgrad, gränser, yttillstånd och andra åberopade acceptansunderlag | Långsiktig utmattningsprestanda utan nödvändig teknisk validering |
Tabell 1. Robotens repeterbarhet, processkapacitet och komponentacceptans är relaterade men olika underlagsnivåer.
Repeterbarhet innebär att systemet kan reproducera samma beordrade rörelse. Noggrannhet frågar om den rörelsen motsvarar den avsedda fysiska geometrin. Processkapacitet kräver dessutom stabil medieacceleration och leverans, ett kontrollerat komponenttillstånd och underlag på att det specificerade resultatet uppnås.

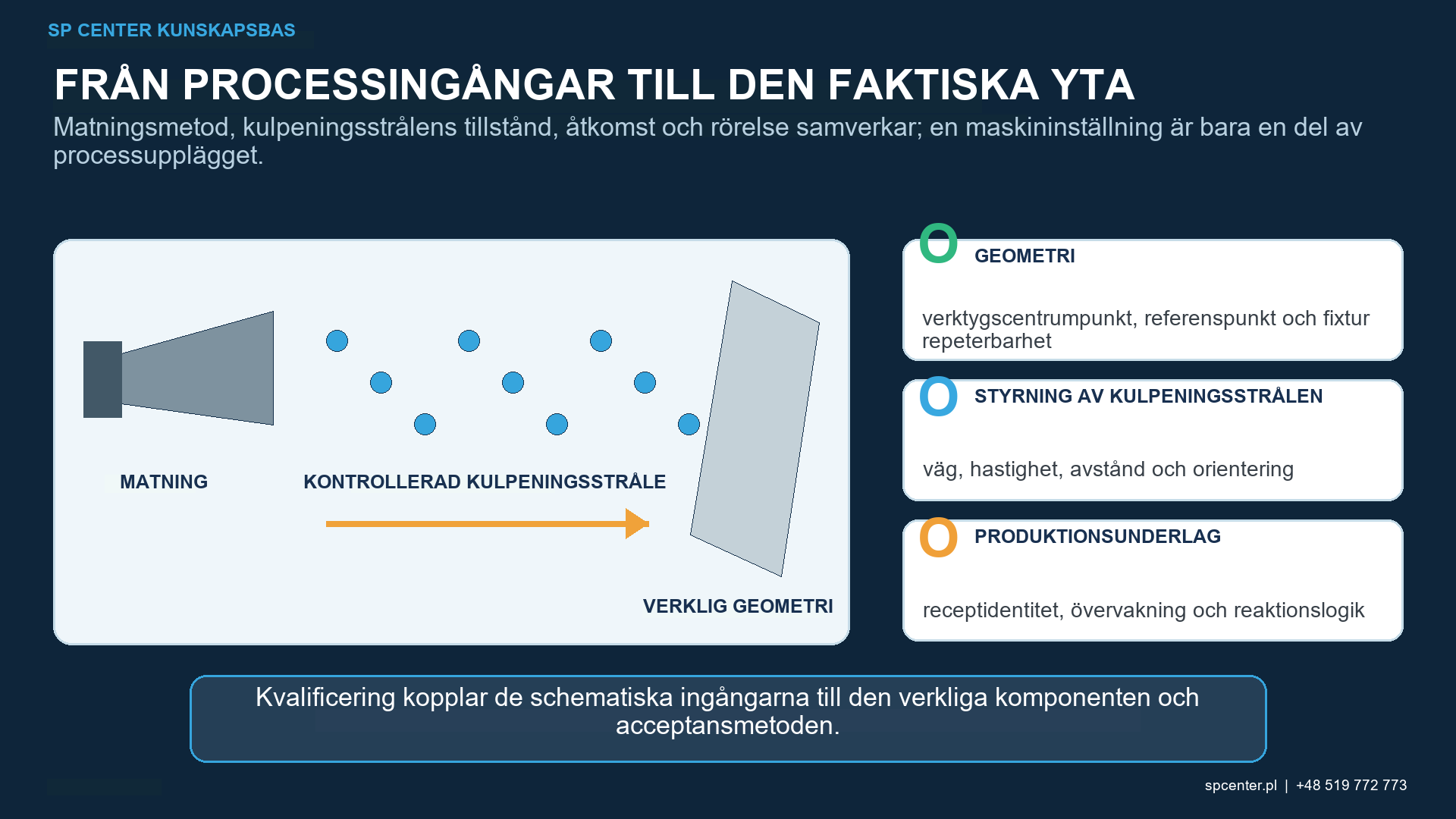

Hur styrs koordinatsystem och verktyg?
Produktionsvägen måste definiera förhållandet mellan robotbas, verktygsram/TCP, positionerare, fixtur, komponentdatum och funktionslokal yta. Ett korrekt program kan köras på fel fysisk plats när en detalj är felplacerad, en positionerare innehåller skräp, fixturen är sliten, ett ersättningsmunstycke har en annan längd eller TCP:n inte har verifierats igen.
Verktygets identitet och mått, installation, nyttolast, robotens axelkalibrering, fixturens identitet, detaljens anliggning och fastspänning hör därför till den styrda uppställningen. När risken motiverar det ska läges- eller närvarokontroller förhindra att cykeln startas med fel detalj, fixtur, verktyg eller orientering.
Varför spelar den exekverade banan större roll än nominella koordinater?
| Ban- eller geometrihändelse | Potentiellt felläge | Nödvändig kontroll |
|---|---|---|
| Ingångsrörelse, utgångsrörelse eller riktningsomkastning | Lokal uppehållstid, obehandlat ingångsband eller upprepad exponering | Placera transienter utanför behandlingszonen där det är möjligt och verifiera den verkliga exekverade banan |
| Riktningsändring i hörn, omorientering av robotens handled eller banutjämning | Faktisk TCP-hastighet och anslagsvinkel skiljer sig från det nominella segmentet | Validera regulatorns dynamik med produktionsnyttolasten, verktyget och koordinerade axlar |
| Intilliggande passager | Gap eller överdriven överlappning i det effektiva strömavtrycket | Kvalificera passagernas avstånd, sekvens, orientering och överlappning mot komponentunderlag |
| Rotation eller indexerad positioneringsenhet | Fas, glapp, missat index eller synkroniseringsfel | Kontrollens startpunkt, indexidentitet, koordinerad rörelse, mekaniskt tillstånd och felreaktion |
| Smalt urtag eller internt drag | Skuggning, studs, verktygskollision eller mediainfångning | Kvalificera den specifika lansen/munstycket, åtkomstvägen, täckningsmetoden och planen för borttagning av kulpeningsmedium |
| Avbruten cykel och omstart | Missat område eller dubbelbehandlat område | Använd ett auktoriserat återställningstillstånd och definierad omstartgräns; behåll händelseposter |
Tabell 2. Dynamiska banhändelser och återställningstillstånd kan ändra lokal exponering även när den sparade punktlistan är oförändrad.
Robotens räckvidd, singulariteter, skarvgränser, kabel- och slangdragning, nyttolast, axelacceleration och blandning av styrenhetens väg kan ändra den möjliga eller utförda rörelsen. Kvalificeringen måste beakta produktionskonfigurationen snarare än att enbart förlita sig på offline-programmering, en digital tvilling eller nominell robotnoggrannhet.

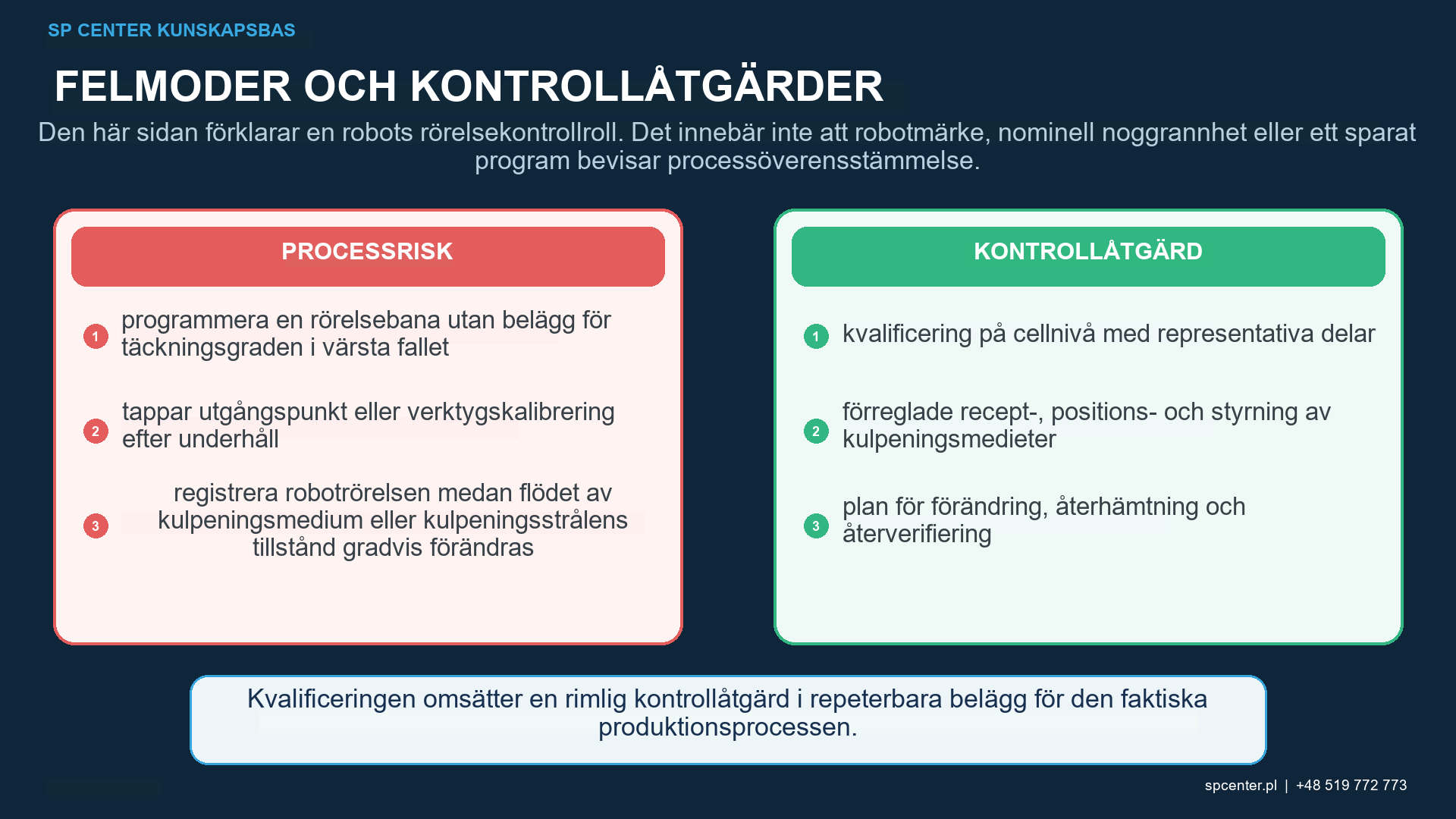

Vilka processvariabler måste övervakas med robotrörelse?
Beroende på den kvalificerade utrustningen kan relevanta indata inkludera medieidentitet och tillstånd, massflöde av kulpeningsmedium, lufttryck och luftflödesförhållanden, munstyckes-/lansidentitet eller hjulhastighets- och matningskontroller. Avstånd, orientering, traversering, delrotation, exponeringssekvens och larm måste vara kopplade till det auktoriserade receptet och reaktionsplanen.
En avslutad cykel utan ett detekterat larm bevisar endast att de övervakade förhållandena och logiken rapporterade slutförande. Den bevisar inte oberoende att ett oövervakat munstycke inte har slitits, att delen var korrekt monterad, att varje erforderlig yta tog emot strömmen eller att komponenten har den avsedda restspänningsprofilen.
Hur styrs program, recept och ändringar?
| Konfigurationsobjekt | Produktionskontroll | Gransknings- eller omkvalificeringsutlösare |
|---|---|---|
| Program och recept | Frigiven identifierare, revision, åtkomsträttigheter, säkerhetskopiering och revisionslogg | Bana, hastighet, sekvens, processgräns, logik eller ändring av styrenhetsprogramvara |
| Munstycke, lans och TCP | Verktygsidentitet, dimensioner, slitagegräns, installation och TCP-verifiering | Utbyte, reparation, kollision, handledsarbete eller ändrad nyttolast |
| Fixtur- och komponentdatum | Fixturidentitet, placering, renhet, fastspänning och positioneringsskick | Slitage, reparation, omlokalisering, ny delvariant eller ändring av datum |
| Robot och Positionerare | Axelkalibrering, kontroll av hempositioner, underhållsstatus och en noggrannhet som motsvarar risken | Axelreparation, förlorad axelkalibrering, kollision, kalibreringsfel eller flyttad utrustning |
| Medieleveranssystem | Medieidentitet/tillstånd, massflöde och tillämpligt tryck, hastighet eller hjulkontroller | Ändring av matare, slang, munstycke, hjul, sensor, separator eller mediesystem |
| Inspektion och dokumentation | Almenprocessupplägg, komponenttäckning, ytacceptans, larm och spårbarhet av serie-/partinummer | Ändrad acceptansmetod, kritisk plats, kundkrav eller oförklarlig trend |
Tabell 3. Konfigurationskontrollen måste omfatta programvara, verktyg, geometri och det fysiska flödet.
Identifieringarna för frisläppta program och recept ska kopplas till komponenten och dess revision. Behörighetsstyrd åtkomst, säkerhetskopiering, verifierad återläsning, revisionslogg och godkännande av ändringar hindrar en redigerad eller återställd fil från att obemärkt bli den styrande produktionsversionen. En kontrollsumma kan styrka filens identitet men inte programmets tekniska lämplighet.
Hur ska cykelavbrott och manuell touch-up hanteras?
Strömavbrott, flöde av kulpeningsmediumsfel, axellarm, nödstopp eller laddningsfel kan avbryta behandlingen mitt i zonen. Återställningsplanen måste identifiera ett säkert tillstånd och en omstartsgräns som förhindrar ett obehandlat mellanrum eller okontrollerad upprepad exponering. Händelsen, den påverkade serie- eller partiidentiteten, återställningsvägen och beslutet om fortsatt hantering bör förbli spårbar.
Manuell touch-up är inte en automatisk återställningsmetod. Den får endast användas när de styrande kraven och det godkända processupplägget tillåter en kvalificerad manuell operation med definierade parametrar, åtkomst, verifiering och dokumentation.

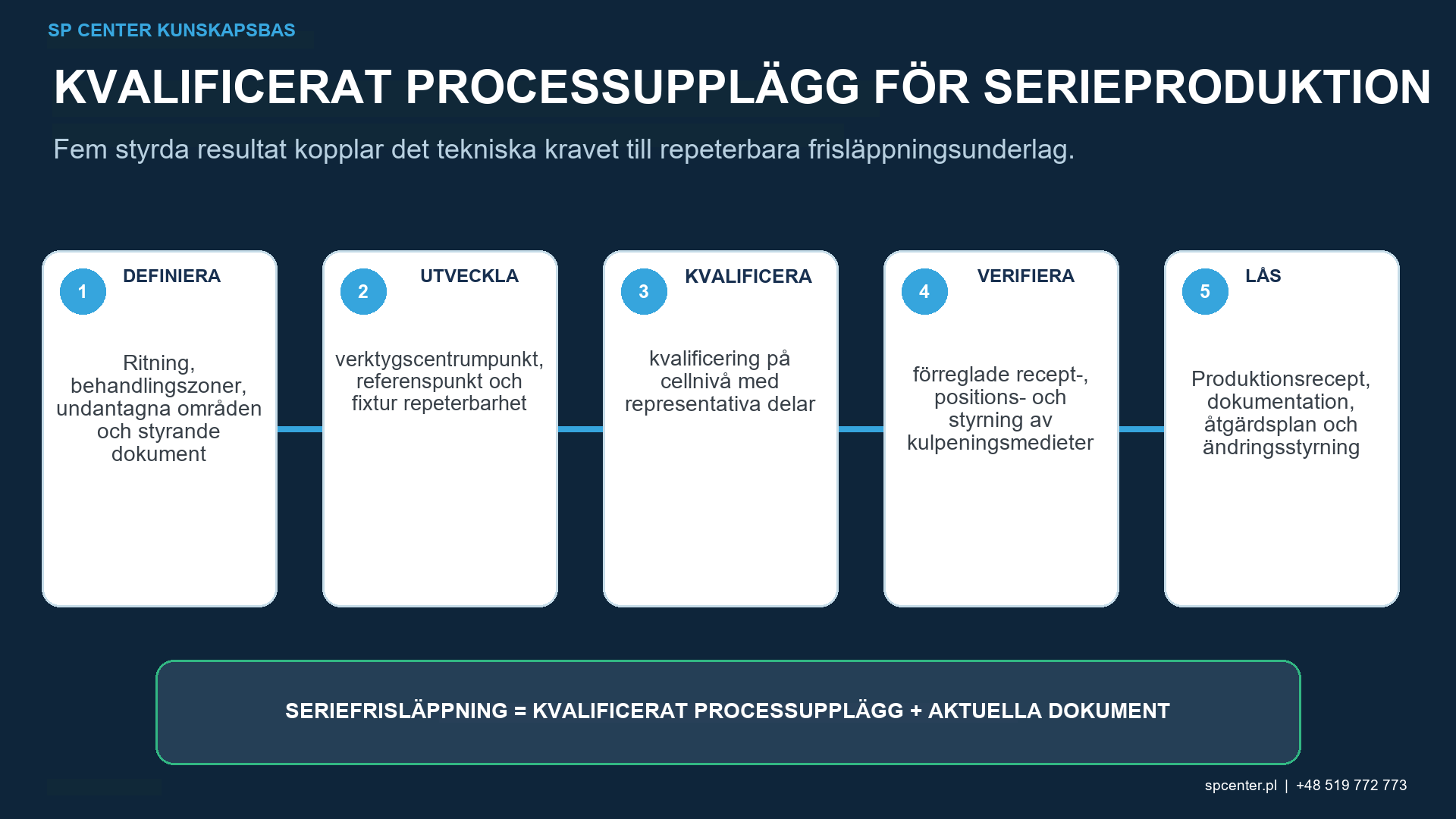

Hur kvalificeras en robotiserad kulpeningsprocess?
| Kvalificeringsstadium | Minsta tekniska utdata | Typiska underlag |
|---|---|---|
| Kravgranskning | Behandlings- och undantagszoner, styrande dokument, kulpeningsmedium, intensitet, täckningsgrad och acceptansbehörighet | Kontrollerad ritning, specifikationsmatris och lösta tekniska frågor |
| Celldefinition | Robot, positionerare, fixtur, verktyg, strömsystem, sensorer, programvara och koordinatsystem | Konfigurationslista, status för kalibrering och axelkalibrering samt styrd layout |
| Utveckling av rörelsebanan | TCP, avstånd, orientering, hastighet, överlappning, sekvens, start/stopp och omstartslogik | Frisläppt program eller recept samt verifierade observationer av den verkliga rörelsebanan |
| Verifiering av kulpeningsstrålen | Tillämplig mättnadskurvaväg och intensitetsverifieringsplatser | Almen-poster under den åberopade proceduren |
| Komponentkvalificering | Sämsta åtkomsttäckning, gränser, yttillstånd och annan erforderlig validering | Representativ del eller auktoriserad surrogatbevis och godkända resultat |
| Produktionskontroll | Förreglingar, övervakning, reaktionsplan, åtkomst, spårbarhet, underhåll och ändringskontroll | Cykel-/undantagsdokumentation, inspektionsresultat och auktoriserad frisläppning |
Tabell 4. Kvalificering översätter ett digitalt rörelseprogram till kontrollerade fysiska underlag vid komponenten.
Föreskrivna platser med sämst åtkomlighet kräver ett tydligt underlag för täckningsgraden. Almenintensiteten och mättnadskurvan beskriver kulpeningsstrålens standardiserade respons enligt den åberopade metoden. De ersätter inte kontrollen av komponentens täckningsgrad eller acceptansen av behandlingsgränser, ytråhet, dimensioner, renhet och andra föreskrivna yttillstånd.
Vad måste underhåll och felhantering skydda?
Det förebyggande underhållet bör omfatta robotens och positionerarens mekanik, kalibrering av referenslägen, slangar och kablar, verktyg, fixturens lokaliseringspunkter, matning av kulpeningsmedium, givare och säkerhetsrelaterade förreglingar. Kontrollplanen måste ange vilka händelser som kräver uppställningskontroll, verifiering av intensitet, kontroll av täckningsgrad, provning på en representativ detalj eller en mer omfattande omkvalificering. Beslutet ska grundas på ändringens möjliga inverkan, inte bara på om maskinen åter kan röra sig.
Vad är robotstyrd kulpening?
Det är kulpening där en robot styr del- eller verktygsrörelser inom en kvalificerad cell. Roboten reproducerar en auktoriserad bana; mediegenerering, verktyg, fixtur, inspektion och dokumentation förblir separata delar av processkontrollen.
Garanterar en robot repeterbar kulpening?
Nej. Den kan upprepa en beordrad rörelse, men resultatet beror också på koordinatnoggrannhet, TCP, fixtur- och delplacering, munstycksskick, massflöde av kulpeningsmedium, tryck- eller hjulvariabler, medieskick och komponentverifiering.
Vilka robotvariabler påverkar lokal exponering?
Bana, faktisk TCP-hastighet, orientering, avstånd, överlappning, antal passeringar, sekvens, acceleration och retardation, positioneringskoordination och omstartslogik kan alla påverka exponeringen som levereras till en lokal yta.
Bevisar korrekt Almenintensitet att robotbanan är acceptabel?
Nej. Almenintensitet verifierar ett standardiserat strömsvar för den definierade installationen. Komponentåtkomst, lokal stötgeometri, fullständig täckningsgrad, gränser och ytskick kräver separata underlag.
Kan offline-programmering eller en digital tvilling kvalificera processen?
Nej. Simulering är användbar för utveckling av räckvidd, kollision och banor, men den validerar inte i sig det verkliga verktyget, fixturen, strömmen, komponenttäckningsgraden, ytresponsen eller felbeteendet.
Vad ska hända efter en robotkollision eller ett verktygsbyte?
Den godkända reaktionsplanen ska bedöma robotens axelkalibrering, verktygscentrumspunkten (TCP), verktygets identitet, fixturen, banan och kulpeningsstrålens konfiguration. Därefter ska föreskriven verifiering eller omkvalificering genomföras innan produktionen återupptas.
Kan en avbruten robotcykel helt enkelt startas om?
Endast genom den auktoriserade återställningslogiken. Omstartspunkten måste förhindra både missade och dubbelbehandlade områden, och händelsen och beslutet om fortsatt hantering måste förbli spårbara.
Gäller AMS2432E för varje robotstyrd kulpeningsprocess?
Inte automatiskt. Den gäller när den anropas av ritningen, kontraktet eller de vidareförda kundkraven. En robotcell kan datorövervakas, men tillämpbarheten och de nödvändiga underlagen måste fastställas från de styrande dokumenten.
Viktiga slutsatser
- En robot upprepar rörelse; den kvalificerar inte självständigt kulpeningsstrålen eller accepterar komponenten.
- Styr robotbas, TCP, verktyg, fixtur, komponentdatum och positionerare som en geometrikedja.
- Kvalificera faktisk bandynamik, överlappning, start-/stopptillstånd och koordinerad rörelse.
- Övervaka fysiska strömingångar samt digital programkörning.
- Skydda receptversioner, åtkomst, säkerhetskopior, återställning och ändringsgodkännande.
- Verifiera Almenintensitet och komponenttäckning som separata underlag.
- Definiera omstart och verifiering efter underhåll innan ett fel uppstår.
