Hur mätverktyg, intensitetsprocedurer och komponentacceptans passar ihop i en kontrollerad kulpeningsprocess
SAE J442 och SAE J443 har olika men kompletterande roller. J442 anger krav för den utrustning och de hjälpmedel som används för att bestämma och verifiera kulpeningsintensiteten, medan J443 beskriver förfarandet för att bestämma och verifiera intensiteten. Inget av dokumenten gör ett Almenresultat till belägg för komponentens täckningsgrad, restspänning eller utmattningslivslängd. Ett tekniskt försvarbart processupplägg håller mätsystemet, kulpeningskonfigurationen, komponentkontrollen och den tekniska valideringen sammanlänkade men tydligt åtskilda.
Vad bidrar varje dokument med?
| Dokumentroll | Primär teknisk fråga | Typiska kontrollerade element |
|---|---|---|
| SAE J442 | Är utrustningen och hjälpmedelna lämpliga för intensitetsbestämning och verifiering? | Almenprovplåtar, hållare, mätare och tillhörande krav identifierade av den aktuella åberopade utgåvan |
| SAE J443 | Hur härleds och verifieras kulpeningsintensitet under en kontrollerad procedur? | Mätsekvens, mättnads- eller verifieringsväg, resultatutvärdering och dokumentation |
| SAE J2597 | Hur kan en datorgenererad mättnadskurva utvärderas? | Indata, godkänd beräkningsväg, kurvresultat och granskning |
| Del- eller kundspecifikation | Vilka intensitets-, plats-, frekvens- och acceptanskrav gäller? | Ritningszoner, beteckning för Almenprovplåt, gränser, tillägg och frisläppningskrav |

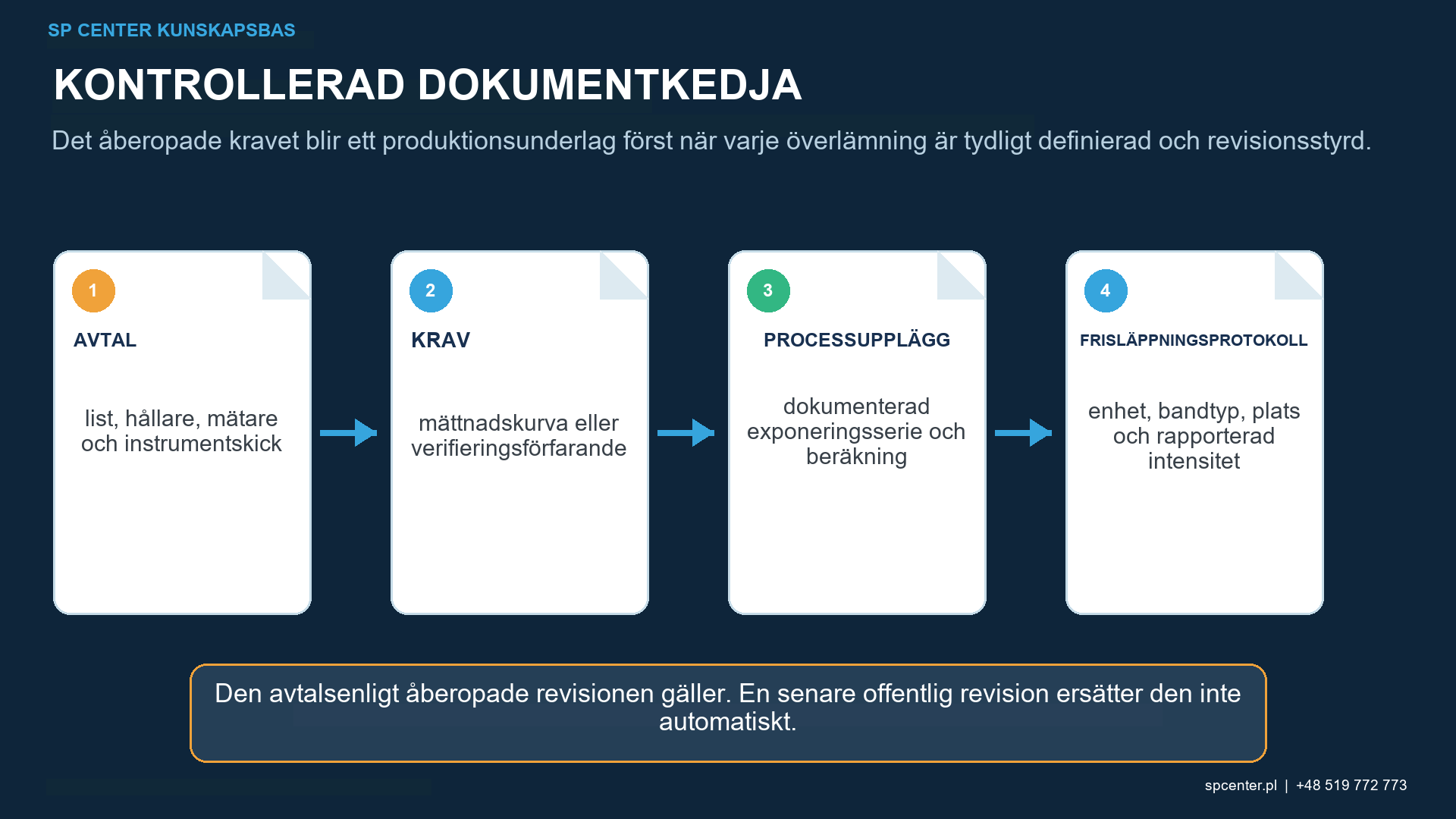

Tabell 1. Den kontraktsmässiga ritnings- och specifikationshierarkin avgör vilken revision, gränser, frekvens och kundtillägg som gäller. Den kontrollerade standarden måste konsulteras för detaljerade krav.
Vad säger egentligen Almenintensiteten dig?
En Almenprovplåt reagerar på en kulpeningsstråle genom att utveckla en krökning som mäts som båghöjd efter den definierade exponeringen och hanteringsvägen. Intensitetsbeslutet representerar effekten av den kulpeningsstrålen under standardiserade referensförhållanden. Det är inte en direkt mätning av mediehastighet, slagenergi, komponentens restspänning eller yttäckning.
Jämförbara resultat kräver mer än samma numeriska maskininställning. Beteckning för Almenprovplåt och skick, hållare, mätare, monteringsposition, munstyckes- eller hjulgeometri, kulpeningsmedium, avstånd, vinkel, rörelse och exponering påverkar alla mätkedjan. Ett resultat utan konfigurationsspårbarhet är svårt att försvara under kvalificering, revision eller avvikelsegranskning.

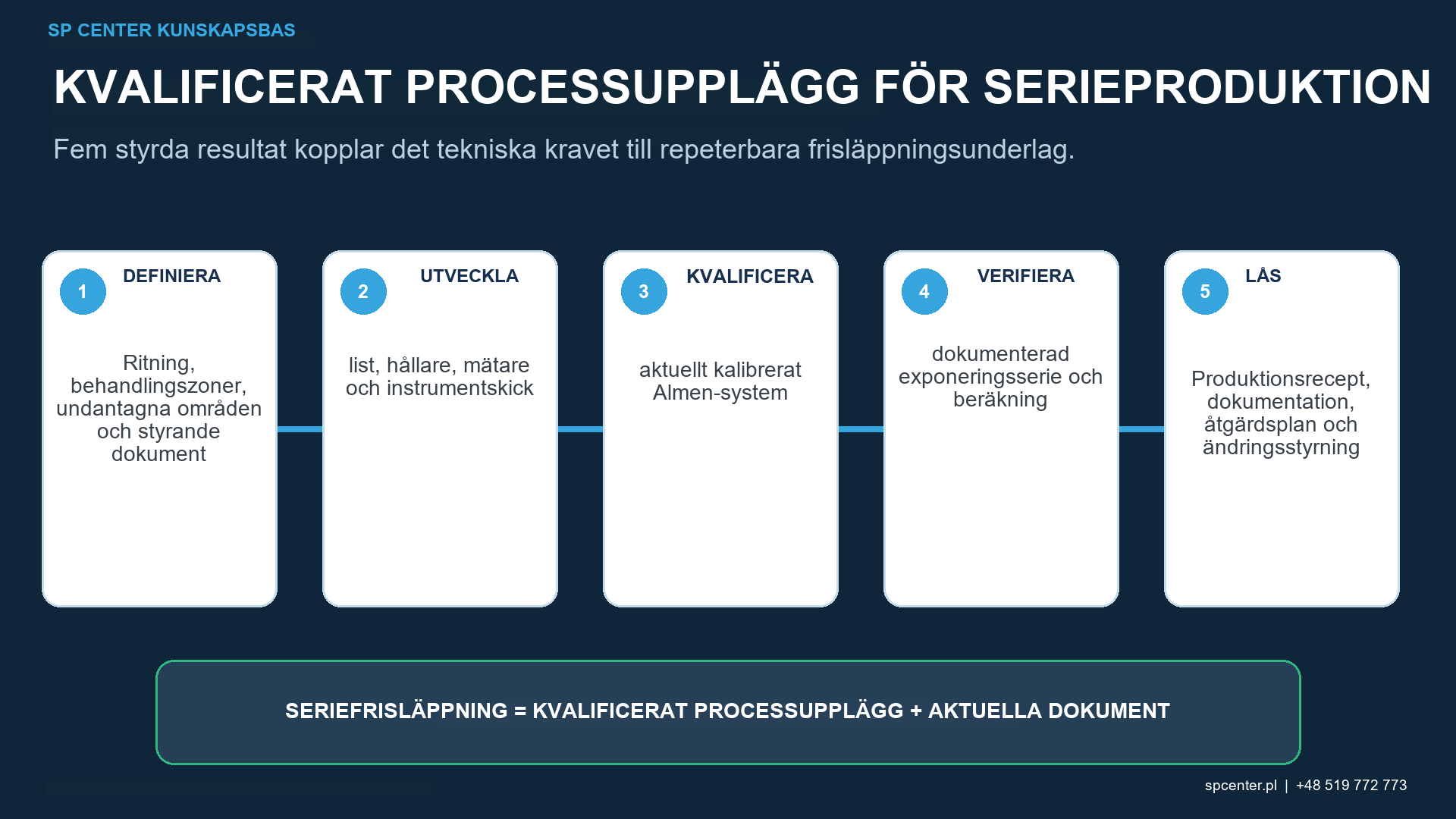

Hur ska Almen-mätsystemet styras?
- Bekräfta de åberopade revisionerna, beteckningen på Almenprovplåten, erforderligt intensitetsområde, verifieringsplats och frekvens.
- Använd remsor, hållare, mätare och stödutrustning som uppfyller tillämpliga kontrollerade krav.
- Inspektera och identifiera remsan och hållaren, och verifiera mätarens skick och status före mätning.
- Installera hållaren i godkänd position och reproducera den kvalificerade kulpeningskonfigurationen.
- Utför den erforderliga intensitetsbestämnings- eller verifieringssekvensen utan icke godkända parameterändringar.
- Registrera råmätvärden, resultat, konfiguration, acceptansbeslut och eventuella undersökningar eller upprepade mätningar.
Detaljerade konditionerings-, mätnings- och acceptanssteg måste komma från den åberopade utgåvan av J442, J443 och kundens processspecifikation. Där dokumenten strider mot varandra eller ett erforderligt tillägg saknas, bör arbetet sparas för kontrollerad teknisk förtydligande.
Vad är skillnaden mellan att bestämma och verifiera intensitet?
Vid intensitetsbestämningen fastställs intensiteten för en definierad konfiguration av kulpeningsstrålen med den tillämpliga metoden för mättnadskurvan. Rutinverifieringen kontrollerar om den godkända processen fortfarande ger föreskriven intensitet vid det definierade verifieringsvillkoret. Den styrande processpecifikationen avgör när respektive förfarande ska användas och hur resultaten ska godkännas.
Ett enda verifieringsresultat bör inte behandlas som en tidlös maskinegenskap. Slitage, mediets skick, variationer i tryck eller hjulhastighet, byte av munstycke eller hjul, fixturrörelser och underhåll kan förändra strömmen. Reaktionsplaner måste definiera spärrning, undersökning, återställning och nödvändig omverifiering.

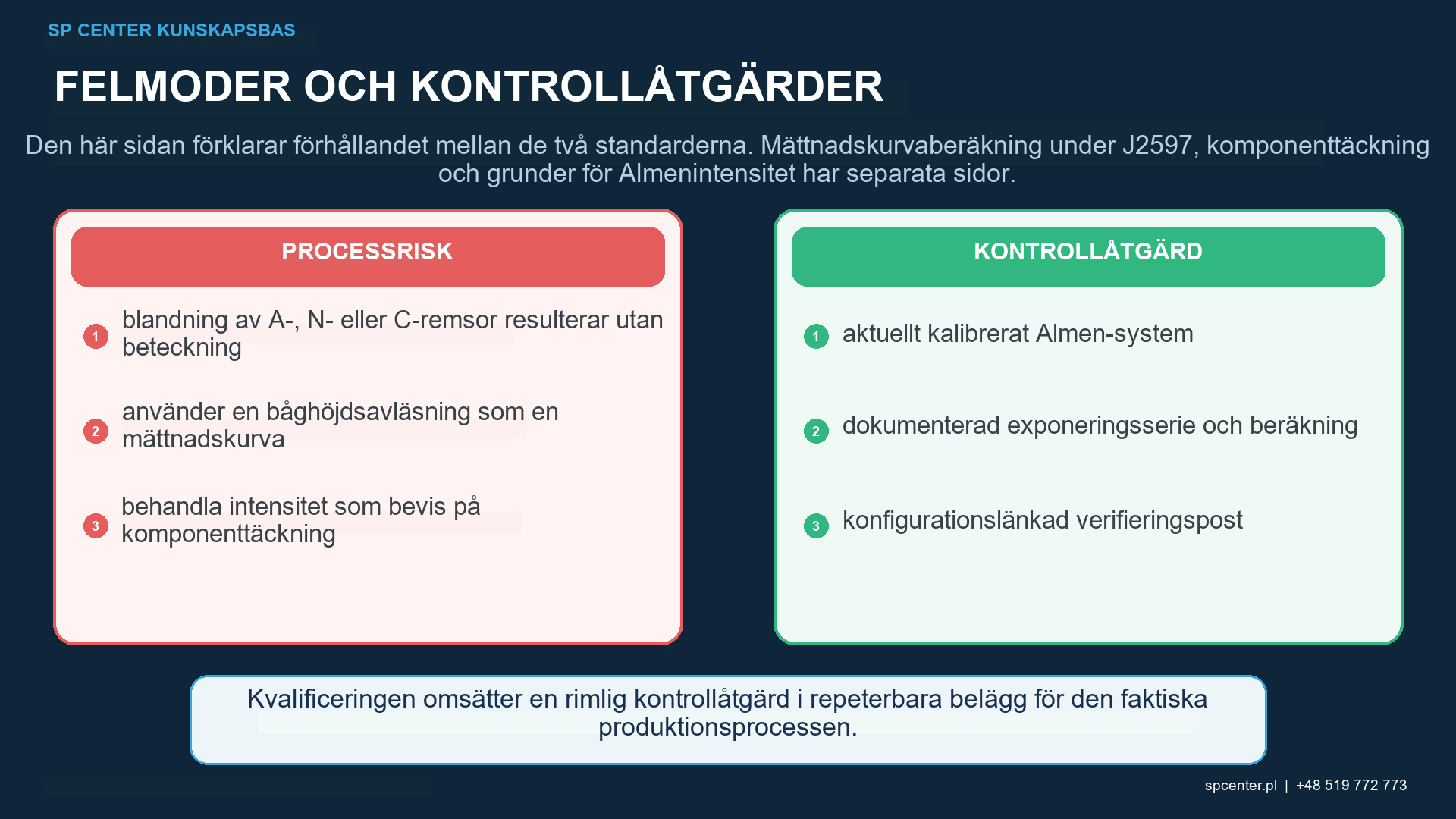

Vilka fel ogiltigförklarar mätresultatet?
| Kontrollpunkt | Felmekanism | Krävt svar |
|---|---|---|
| Testremsa | Felaktig beteckning, skada, felaktig hantering eller osäker identitet | Använd inte resultatet; Separera och upprepa med överensstämmande material |
| Hållare och plats | Felaktig orientering, montering, åtkomst eller ogiltig position | Återställ den godkända konfigurationen och upprepa den berörda verifieringen |
| Mätare och avläsning | Smutsiga kontaktytor, instabil placering, felaktig nollställning eller ogiltig status | Stoppa, inspektera mätsystemet och upprepa vid behov |
| Kulpeningskonfiguration | Ändrat tryck, flöde, hjulhastighet, munstycke, avstånd, vinkel, kulpeningsmedium eller rörelse | Begränsa påverkad produktion och följ den godkända reaktions- och omkvalificeringsvägen |
Tabell 2. Ett överensstämmande numeriskt resultat ursäktar inte ett ogiltigt mätsystem eller en ogiltig konfiguration.
Vilka underlagsnivåer måste förbli separata?
| Underlag | Vad det visar | Vad som förblir separat |
|---|---|---|
| Bestämning av mättnadskurvans intensitet | Den härledda intensiteten för den definierade konfigurationen för kulpeningsstrålen | Komponenttäckning och ytacceptans |
| Rutinmässig intensitetsverifiering | Repeterbarhet av kulpeningsstrålen vid godkänt verifieringsvillkor | Restspänningsprofil och utmattningsprestanda |
| Täckningsinspektion | Slagtäckning av den erforderliga komponentytan med den godkända metoden | Överensstämmelse med Almen-mätsystemet |
| Komponentvalidering | Erforderligt komponentsvar för kvalificerat material, geometri och processupplägg | Automatisk acceptans av senare produktion utan de specificerade kontrollerna |
Tabell 3. Processverifiering, acceptans av komponentytan och komponentvalidering besvarar olika frågor och får inte ersätta varandra.
Vad ska registreras för spårbarhet?
- Tillämplig ritning, processspecifikation, kundtillägg och dokumentrevision.
- Maskin och plats, fixtur, hållarposition, munstyckes- eller hjulkonfiguration och programmerad rörelse.
- Medieidentifiering och tillstånd, tryck eller hjulhastighet, luft- och flöde av kulpeningsmedium där så är tillämpligt, avstånd och vinkel.
- Beteckning för Almenprovplåt och identitet plus erforderlig hållare och mätstatus.
- Råmätvärden, exponeringsvärden, mättnadskurva eller verifieringsresultat, enheter och acceptansbeslut.
- Operatörs- eller systemidentitet, datum och tid, avvikelser, upprepningar, underhåll och åtgärder i reaktionsplanen.
Vanliga frågor
Vad är skillnaden mellan SAE J442 och J443?
J442 behandlar verktyg och hjälpmedel som används för bestämning och verifiering av kulpeningsintensitet. J443 behandlar de procedurer som används för att härleda och verifiera intensiteten. De åberopade revisionerna och kunddokumenten fastställer de exakta kraven.
Mäter en Almenprovplåt restspänning i komponenten?
Nej. Den ger ett standardiserat svar på kulpeningsstrålen. Komponentens restspänning är en annan egenskap och kräver en separat mät- eller valideringsväg när den specificeras.
Bevisar korrekt intensitet 100 %-täckningsgrad?
Nej. Intensitet och täckningsgrad är oberoende acceptansegenskaper. Täckningsgrad måste inspekteras på den erforderliga komponentytan med den godkända metoden.
Kan ett Almen-resultat överföras till en annan maskin eller fixtur?
Inte genom antagande. Resultatet tillhör en definierad konfiguration och plats. Överföring kräver granskning mot den godkända proceduren och tillämpliga kvalificeringsregler.
Kan J2597-programvara ersätta J442-kompatibel utrustning?
Nej. Datorgenerering utvärderar uppmätta data; den ersätter inte överensstämmande remsor, hållare, mätkontroll eller en giltig fysisk mätsekvens.
Vad ska hända efter en verifiering utanför gränserna?
Berörd produktion bör begränsas och den godkända reaktionsplanen följas. Undersökningen måste behandla mätsystemet, kulpeningskonfigurationen, tidsfönstret, produktens påverkan och erforderlig omverifiering eller omkvalificering.
Viktiga slutsatser
- J442 styr verktyg och hjälpmedel; J443 styr proceduren för att bestämma och verifiera intensitet.
- Almenintensitet karakteriserar kulpeningsstrålen under en definierad referenskonfiguration, inte hela komponentresponsen.
- Remsa, hållare, mätare, plats och processinställningar bildar en kontrollerad mätkedja.
- Intensitet, täckningsgrad och komponentprestanda är separata underlagsnivåer.
- Mätningar utanför gränsen eller ogiltiga kräver spärrning och en dokumenterad reaktion, inte en bekväm upprepning utan undersökning.
