Skydda exponerings- och båghöjdsdata, validera beräkningen och håll varje resultat spårbart till remsa, hållare, maskin, kulpeningsmedium och programvaruversion
SAE J2597 definierar en procedur för datorgenererade mättnadskurvor för kulpening som används för att bestämma kulpeningsintensiteten. SAE listar offentligt J2597_201709 som bekräftad. Metoden stöder konsekvent utvärdering av en giltig datauppsättning och kräver att det beräknade resultatet uppfyller den tillämpliga toleransen; den kan inte korrigera ett felaktigt remssystem, dåliga mätningar eller en orepresentativ hållarplacering.
Hur relaterar J2597 till J442 och J443?
J442 definierar krav för de verktyg och material som används vid bestämning och verifiering av kulpeningsintensitet. J443 definierar de nuvarande procedurerna för att härleda och verifiera kulpeningsintensitet. J2597 behandlar den datorgenererade beräkningen av mättnadskurvan. De tre dokumenten har relaterade men olika omfattningar.

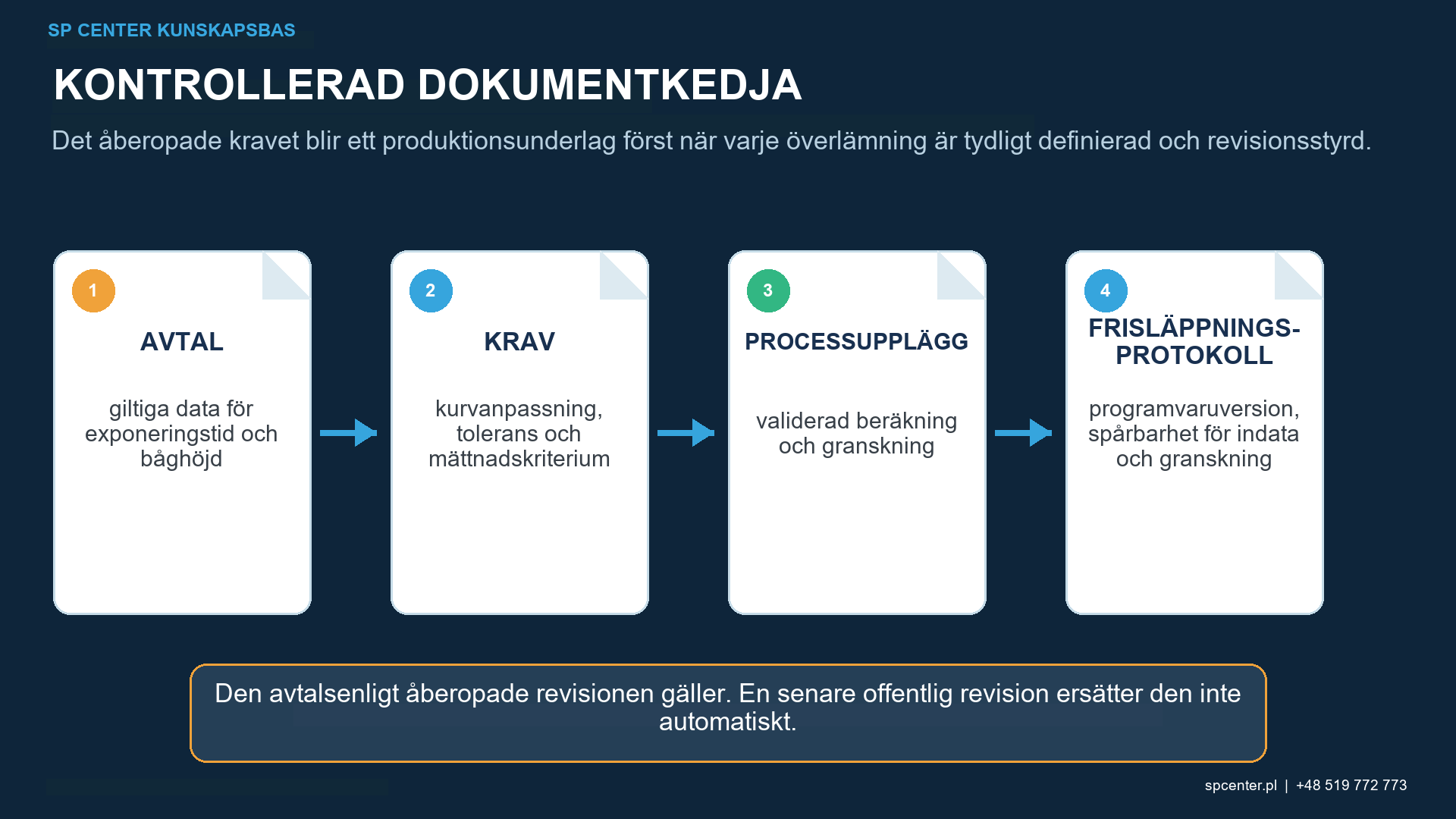

Ritningen, kontraktet eller kunden kan åberopa en viss revision eller ytterligare krav. En offentlig ”nuvarande” status ersätter inte automatiskt den kontrollerade revisionen i jobbet om inte det avtalsenliga systemet godkänner den ändringen.
Vilka indata måste kontrolleras?
| Inmatning | Nödvändigt sammanhang | Fel om saknas |
|---|---|---|
| Exponeringsvärde | Faktisk kontrollerad tid, antal passeringar eller annat tillåtet exponeringsmått | Punkterna är placerade på fel horisontell skala |
| Båghöjd | Orundad avläsning från en verifierad mätare och acceptabel remsa | Passformen återspeglar transkriptions- eller upplösningsfel |
| Beteckning för Almenprovplåt | Tillämpligt N-, A- eller C-system och remsidentitet | Numeriskt liknande värden tolkas på fel system |
| Hållare och plats | Godkänd hållarorientering och maskinposition | Kurvan representerar inte det erforderliga flödet plats |
| Processkonfiguration | Maskin, kulpeningsmedium, tryck eller hjulinställningar, flöde, munstycke eller hjul och rörelse | Resultatet kan inte spåras eller upprepas |
| Programvaruidentitet | Validerat verktyg, version, algoritmkonfiguration och enheter | Beräkningen kan inte rekonstrueras |
Tabell 1. En kurva är bara så försvarbar som dess råa mätningar och konfigurationslänk.
Använd de faktiska uppmätta värdena och bevara deras enheter och upplösning. Konvertera inte tid i tysthet, ändra ordning på körningar, blanda beteckning för Almenprovplåtar eller kopiera avläsningar från en annan innehavare. Om en körning är ogiltig, behåll originalregistret och dokumentera den tekniska orsaken och den auktoriserade upprepningen.
Vad beräknar den datorgenererade kurvan?
Beräkningen anpassar exponerings- och båghöjdsdatasetet och bestämmer intensiteten genom proceduren definierad i J2597. Denna guide reproducerar inte den upphovsrättsskyddade algoritmen, toleransbanden eller referensdataseten. Den fullständiga standarden förblir auktoriteten.
Intensiteten är associerad med mättnadsvillkoret som definieras av den åberopade proceduren; det är inte bara den högsta båghöjdsavläsningen eller den sista punkten på kurvan. Programvaruutdata som motsäger den synliga fysiska trenden kräver undersökning snarare än automatisk acceptans.
Hur ska datasetet och resultatet granskas?
| Granskningsfas | Fråga | Objektiva underlag |
|---|---|---|
| Dataintegritet | Behålls alla giltiga punkter exakt som de mätts? | Skyddade råmätvärden, körordning och alla dokumenterade ogiltiga körningar |
| Fysisk rimlighet | Stiger båghöjden mot mättnad utan oförklarligt beteende? | Visade punkter och anpassad kurva med teknisk granskning |
| J2597-beräkning | Uppfyller det datorgenererade resultatet den tillämpliga standardtoleransen? | Beräknad intensitet, toleransresultat och validering av referensdataset |
| Konfigurationslänk | Tillhör kurvan den avsedda hållaren och processtillståndet? | Maskin-, kulpeningsmedium-, verktygs-, program- och uppställningsdokumentation |
| Oberoende godkännande | Granskades resultatet före användning? | Granskarens identitet, datum och status för kontrollerad frisläppning |
Tabell 2. Numerisk acceptans och teknisk rimlighet är båda nödvändiga.

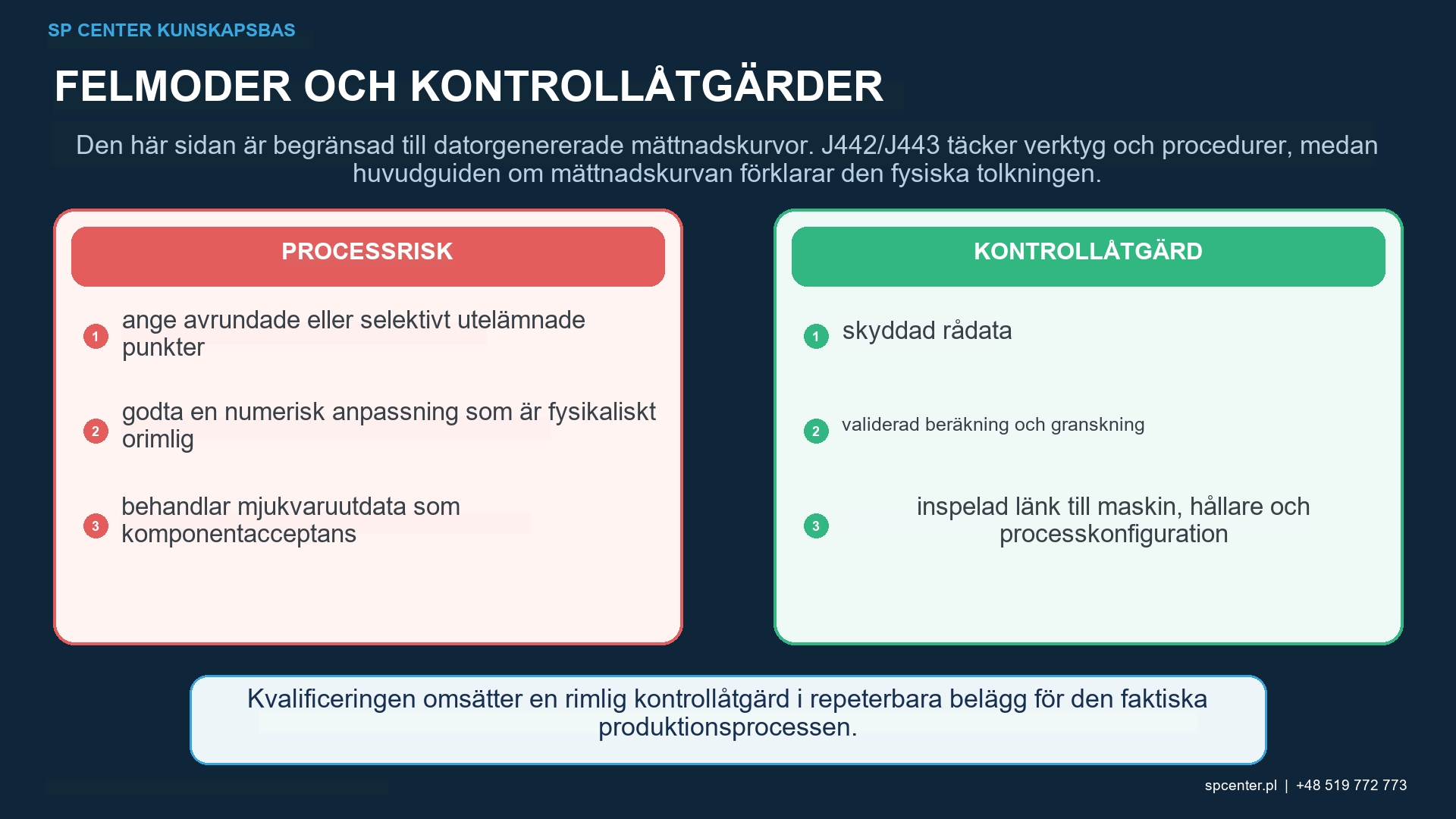

Selektiv radering, för tidig avrundning och dold enhetsomvandling kan förskjuta det beräknade resultatet. Granskaren ska kunna se mätpunkterna och den anpassade kurvan, inte bara en cell med godkänt eller underkänt resultat. Ett mätvärde får uteslutas endast av ett giltigt tekniskt skäl som dokumenteras oberoende av om uteslutningen förbättrar resultatet.
När kurvan misslyckas eller beter sig oväntat, undersök remshantering, mätarverifiering, hållartillstånd, körordning, maskintillstånd, kulpeningsmedium och transkription. Lägg inte till godtyckliga punkter eller ändra exponeringsvärden för att få anpassningen att fungera.

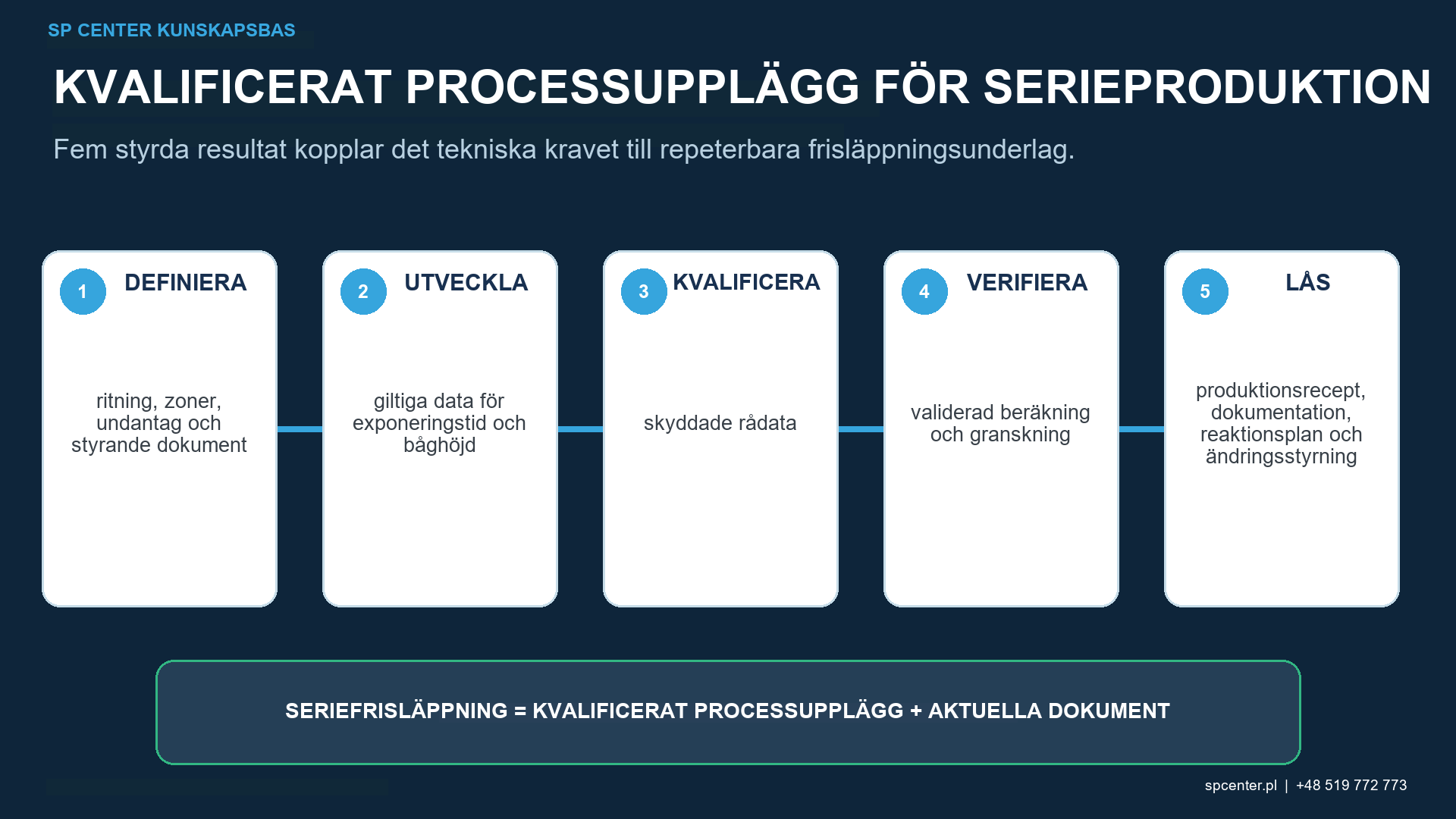

Hur valideras programvaruimplementeringen?
Validera implementeringen mot referensdatauppsättningarna och tillåten tolerans i det kompletta J2597-dokumentet. Kontrollera formel eller kod, enheter, version, åtkomsträttigheter och ändringshistorik. Omvalidera efter en ändring som kan påverka beräkning eller utdata.
Ett kommersiellt verktyg är inte automatiskt giltigt på grund av sitt varumärke, och ett internt kalkylblad är inte ogiltigt bara för att det är ett kalkylblad. Beviset är den kontrollerade implementeringen, korrekta referensresultat, skydd mot oavsiktliga redigeringar och spårbar granskning.
Vad bevisar ett godkänt resultat?
| Utdata | Vad det stöder | Vad det inte bevisar |
|---|---|---|
| Anpassad mättnadskurva | Konsekvent utvärdering av den inskickade intensitetsdatauppsättningen | Att varje datapunkt var giltig eller representativ |
| Beräknad intensitet | Kulpeningsintensitet för den testade konfigurationen under den åberopade metoden | Komponenttäckning eller restspänning |
| Toleransresultat | Huruvida beräkningen uppfyller J2597-datauppsättningskriteriet | Överensstämmelse med varje kundspecifikation |
| Programvaruvalidering | Implementeringen reproducerar accepterade referensresultat | Att nuvarande produktionsindata var korrekta |
| Godkänd post | Spårbar grund för Det angivna intensitetsbeslutet | Automatisk överföring till en annan maskin, hållare eller del |
Tabell 3. J2597 stöder intensitetsbestämning och omvandlar inte kurvan till komponentgodkännande.
Almenintensitet karakteriserar kulpeningsstrålen under standardiserade förhållanden. Täckningsgrad avser slagbevis på den erforderliga komponentytan. Ytråhet, dimensioner, restspänning och utmattningsrespons förblir separata utgångar när de anropas.
Vilka poster bör behållas?
- Jobb, maskin, hållare, plats och konfigurationsidentitet.
- Beteckning för Almenprovplåt, parti eller identitet, tillstånd och verifieringsstatus för mätare.
- Exponeringsvärden, båghöjder, enheter, körordning och råposter.
- Kulpeningsmedium, driftsinställningar och relevanta maskintillståndsposter.
- Programvarunamn, version, kontrollerad beräkning och referensvalidering.
- Visade punkter, anpassad kurva, beräknad intensitet och toleransstatus.
- Ogiltiga körningar, upprepningar, avvikelser och granskargodkännande.
Den erforderliga retentionstiden och releasepaketet följer det styrande kontraktet, specifikationen och kvalitetssystemet. J2597-utdata ensamt definierar inte varje produktionspost.
Vanliga frågor
Vad täcker SAE J2597?
Den definierar en procedur för att använda datorgenererade mättnadskurvor för att bestämma kulpeningsintensitet och kräver att den beräknade intensiteten uppfyller den tillämpliga toleransen för datasetet.
Vad är den nuvarande offentliga SAE-listningen?
SAE listar J2597_201709 som bekräftad. Kontraktet kan åberopa en specifik revision, så det fullständiga kontrollerade kravet måste fortfarande kontrolleras.
Ersätter J2597 SAE J442 eller J443?
Nej. J442 behandlar de verktyg som används för intensitetsbestämning och verifiering, J443 definierar aktuella intensitetsprocedurer och J2597 behandlar datorgenererad utvärdering av mättnadskurvor.
Kan ett kalkylblad användas?
Endast när organisationen har fastställt att implementeringen, enheterna, skyddade formler, referensresultat, versionskontroll och granskning uppfyller de åberopade kraven.
Kan en extremvärde tas bort för att förbättra kurvan?
Inte selektivt. Undersök mätningen och processhändelsen, behåll den rådata posten och följ den kontrollerade regeln för ogiltiga data eller omkörningsbeslut.
Bör båghöjdsavläsningar avrundas före inmatning?
Mata in och behåll data med den upplösning som krävs av den kontrollerade metoden. För tidig avrundning kan ändra resultatet av anpassning och tolerans.
Bevisar en passerande J2597-kurva täckningsgrad?
Nej. Den stöder ett intensitetsbeslut. Komponenttäckning, yttillstånd, dimensioner och applikationsprestanda kräver sina egna åberopade underlag.
Vad ska resultatposten innehålla?
Behåll rådata, enheter, remsa och hållare, maskin- och mediekonfiguration, programvara och version, kurva, beräknat resultat, toleransstatus, undantag och granskarens godkännande.
Viktiga slutsatser
- J2597_201709 är den bekräftade offentliga SAE-listningen för datorgenererade mättnadskurvor.
- J442, J443 och J2597 har kompletterande, inte utbytbara, omfång.
- Skydda rådata för exponering och båghöjd och behåll alla auktoriserade undantag.
- Validera programvara mot den fullständiga standardens referensdata och tolerans.
- Granska fysisk rimlighet såväl som den numeriska utdata.
- En passerande kurva stöder intensitet men bevisar inte täckningsgrad eller komponentprestanda.
Relaterade SP Center-guider
Primära tekniska källor
1. SAE J2597_201709: Datorgenererade mättnadskurvor för kulpening
4. SAE AMS2432E: Kulpening, datorövervakad, reviderad oktober 2022
5. SAE J2441_202511: Kulpening, stabiliserad november 2025
Standardnotering: Använd den fullständiga revisionen som åberopas av kontraktet. Denna guide återger inte J2597-algoritmen, referensdatauppsättningar eller toleranskriterier.
