SAE J442 und J443: Hilfsmittel und Verfahren zur Prüfung der Strahlintensität

Wie Prüfmittel, Intensitätsverfahren und Bauteilabnahme in einem beherrschten Verfestigungsstrahlprozess zusammenwirken

SAE J442 und SAE J443 haben unterschiedliche, sich ergänzende Aufgaben. J442 definiert Forderungen an Prüfmittel und Hilfsmittel zur Messung der Strahlintensität; J443 beschreibt die Verfahren zur Bestimmung und Verifizierung der auf eine Oberfläche ausgeübten Intensität. Aus einem Almen-Ergebnis allein folgt weder ein Nachweis des Bedeckungsgrads noch des Eigenspannungszustands oder der Ermüdungsfestigkeit eines Bauteils. Ein belastbarer Prozess verbindet Messsystem, Strahlkonfiguration, Bauteilprüfung und technische Validierung, ohne diese Nachweise zu vermischen.

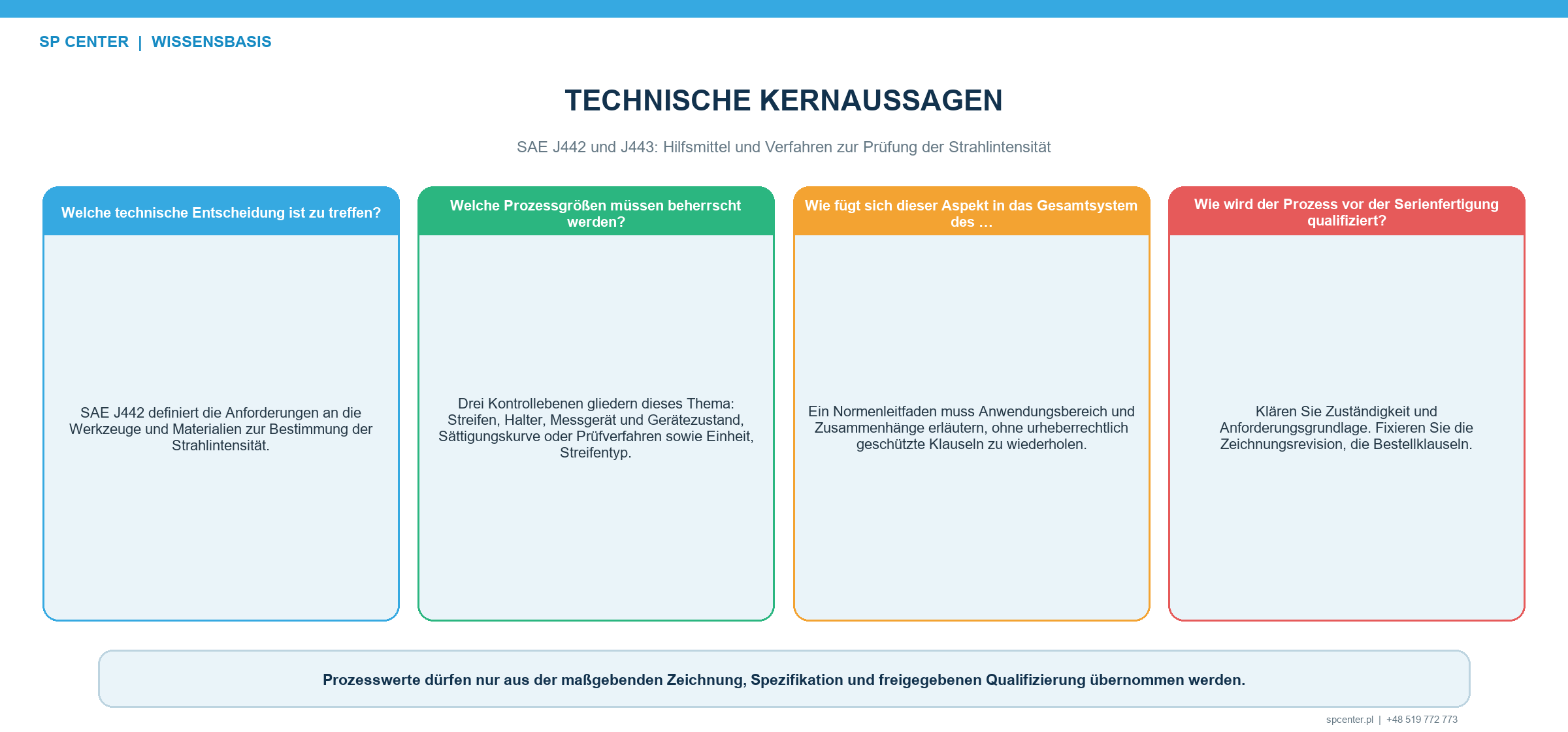

Abbildung 1. J442 behandelt Prüfmittel und Hilfsmittel; J443 beschreibt die Verfahren zur Bestimmung und Verifizierung der Strahlintensität.

Welchen Beitrag leistet jedes Dokument?

Dokument	Zentrale technische Frage	Typische kontrollierte Elemente
SAE J442	Sind Prüfmittel und Hilfsmittel zur Intensitätsbestimmung und -verifizierung geeignet?	Almen-Prüfstreifen, Halter, Messgeräte und weitere Forderungen der gültigen aufgerufenen Ausgabe
SAE J443	Wie wird die Strahlintensität nach einem kontrollierten Verfahren bestimmt und verifiziert?	Messfolge, Sättigungs- oder Verifizierungsweg, Bewertung und Aufzeichnungen
SAE J2597	Wie kann eine rechnergestützte Sättigungskurve bewertet werden?	Eingabedaten, freigegebener Rechenweg, Kurvenergebnis und Prüfung
Bauteil- oder Kundenspezifikation	Welche Intensität, Messstelle, Häufigkeit und Annahmebedingungen gelten?	Zeichnungszonen, Prüfstreifentyp, Grenzwerte, Zusätze und Freigabeforderungen

Tabelle 1. Zeichnung, Vertrag und Spezifikationshierarchie bestimmen die anzuwendende Revision, Grenzwerte, Prüfhäufigkeit und Kundenzusätze. Für Detailforderungen ist stets das kontrollierte Normdokument heranzuziehen.

Welche Aussage liefert die Almen-Intensität?

Ein Almen-Prüfstreifen reagiert auf den Strahlmittelstrom mit einer Krümmung, die nach festgelegter Beaufschlagung und Handhabung als Bogenhöhe gemessen wird. Die Intensitätsentscheidung beschreibt die Wirkung dieses Strahlmittelstroms unter standardisierten Referenzbedingungen. Sie ist keine unmittelbare Messung von Strahlmittelgeschwindigkeit, Aufprallenergie, Eigenspannung oder Bedeckungsgrad am Bauteil.

Vergleichbare Ergebnisse erfordern mehr als denselben Zahlenwert an der Anlage. Prüfstreifentyp und -zustand, Halter, Messgerät, Einbauposition, Düsen- oder Schleuderradgeometrie, Strahlmittel, Abstand, Winkel, Bewegung und Beaufschlagung gehören zur Messkette. Ohne Rückverfolgbarkeit dieser Konfiguration ist das Ergebnis bei Qualifizierung, Audit oder Abweichungsbewertung kaum belastbar.

Abbildung 2. Prüfstreifen, Halter, Messgerät, Messstelle und Strahlkonfiguration bilden ein zusammenhängendes kontrolliertes Messsystem.

Wie wird das Almen-Messsystem beherrscht?

Aufgerufene Revisionen, Prüfstreifentyp, Intensitätsbereich, Messstelle und Prüfhäufigkeit bestätigen.
Prüfstreifen, Halter, Messgeräte und Hilfsmittel nach den anwendbaren kontrollierten Forderungen einsetzen.
Prüfstreifen und Halter prüfen und eindeutig zuordnen; Zustand und Status des Messgeräts vor der Messung verifizieren.
Halter an der freigegebenen Position montieren und die qualifizierte Strahlkonfiguration reproduzieren.
Vorgeschriebene Intensitätsbestimmung oder -verifizierung ohne unzulässige Parameteränderung durchführen.
Rohmesswerte, Ergebnis, Konfiguration, Annahmeentscheidung sowie Untersuchungen oder Wiederholungen aufzeichnen.

Einzelheiten zu Konditionierung, Messung und Bewertung sind der aufgerufenen Ausgabe von J442 und J443 sowie der Kundenspezifikation zu entnehmen. Bei Widersprüchen oder fehlendem Kundenzusatz ist die Bearbeitung bis zur kontrollierten technischen Klärung anzuhalten.

Worin unterscheiden sich Intensitätsbestimmung und Intensitätsverifizierung?

Die Intensitätsbestimmung ermittelt die Intensität einer definierten Strahlkonfiguration mit dem anwendbaren Sättigungskurvenverfahren. Die serienmäßige Verifizierung prüft, ob der freigegebene Prozess bei der festgelegten Prüfbedingung weiterhin die geforderte Intensität liefert. Die maßgebende Prozessspezifikation legt fest, wann welches Verfahren erforderlich ist und wie Ergebnisse angenommen werden.

Ein einzelnes Prüfergebnis ist keine zeitlich unbegrenzte Eigenschaft der Anlage. Verschleiß, Strahlmittelzustand, Druck- oder Drehzahlabweichung, Düsen- oder Schleuderradwechsel, Vorrichtungsbewegung und Wartung können den Strahlmittelstrom verändern. Der Maßnahmenplan muss Eingrenzung, Untersuchung, Wiederherstellung und erforderliche Wiederholungsprüfung festlegen.

Welche Befunde machen ein Messergebnis ungültig?

Falscher, beschädigter oder nicht eindeutig identifizierter Prüfstreifen.
Ungeeigneter Halter, fehlerhafte Ausrichtung oder nicht freigegebene Messstelle.
Verschmutzte Kontaktflächen, instabile Auflage, fehlerhafte Nullstellung oder ungültiger Messgerätestatus.
Nicht freigegebene Änderung von Druck, Durchfluss, Schleuderraddrehzahl, Düse, Abstand, Winkel, Strahlmittel oder Bewegung.
Fehlende Rohdaten, Einheiten, Konfigurationskennung oder Annahmeentscheidung.

Ein formal konformer Zahlenwert rechtfertigt kein ungültiges Messsystem und keine abweichende Konfiguration. Betroffene Produktion ist nach dem freigegebenen Verfahren einzugrenzen und zu bewerten.

Welche Nachweisebenen müssen getrennt bleiben?

Nachweis	Dadurch belegt	Getrennt nachzuweisen
Intensitätsbestimmung mit Sättigungskurve	Abgeleitete Intensität für die definierte Strahlkonfiguration	Bedeckungsgrad und Oberflächenabnahme am Bauteil
Serienmäßige Intensitätsverifizierung	Wiederholbarkeit des Strahlmittelstroms bei der freigegebenen Prüfbedingung	Eigenspannungsprofil und Ermüdungsfestigkeit
Bedeckungsgradprüfung	Auftreffbedeckung der geforderten Bauteilfläche nach freigegebener Methode	Konformität des Almen-Messsystems
Bauteilvalidierung	Geforderte Bauteilreaktion für Werkstoff, Geometrie und Prozessroute	Automatische Abnahme späterer Fertigung ohne festgelegte Serienkontrollen

Tabelle 2. Prozessverifizierung, Oberflächenabnahme am Bauteil und Bauteilvalidierung beantworten unterschiedliche Fragen und dürfen einander nicht ersetzen.

Abbildung 3. Die Almen-Intensität verifiziert den Strahlmittelstrom unter definierten Bedingungen; Bedeckungsgrad und Bauteilleistung erfordern getrennte Nachweise.

Welche Angaben sichern die Rückverfolgbarkeit?

Zeichnung, Prozessspezifikation, Kundenzusatz und Dokumentenrevision.
Anlage und Messstelle, Vorrichtung, Halterposition, Düsen- oder Schleuderradkonfiguration und Bewegung.
Strahlmittelkennung und -zustand, Druck oder Schleuderraddrehzahl, Luft- und Strahlmitteldurchsatz, soweit anwendbar, sowie Abstand und Winkel.
Prüfstreifentyp und -kennung sowie geforderter Status von Halter und Messgerät.
Rohmesswerte, Beaufschlagungswerte, Sättigungskurven- oder Verifizierungsergebnis, Einheiten und Annahmeentscheidung.
Bediener- oder Systemkennung, Datum und Uhrzeit, Abweichungen, Wiederholungen, Wartung und Maßnahmen.

Häufig gestellte Fragen

Worin unterscheiden sich SAE J442 und J443?

J442 behandelt Prüfmittel und Hilfsmittel zur Bestimmung und Verifizierung der Strahlintensität. J443 beschreibt die dafür anzuwendenden Verfahren. Maßgebend sind die aufgerufenen Revisionen und Kundendokumente.

Misst ein Almen-Prüfstreifen die Eigenspannung im Bauteil?

Nein. Er liefert eine standardisierte Reaktion auf den Strahlmittelstrom. Eigenspannungen im Bauteil sind ein anderes Merkmal und erfordern bei entsprechender Forderung eine separate Mess- oder Validierungsmethode.

Belegt eine korrekte Intensität 100 % Bedeckungsgrad?

Nein. Intensität und Bedeckungsgrad sind voneinander getrennte Annahmemerkmale. Der Bedeckungsgrad ist auf der geforderten Bauteilfläche mit der freigegebenen Methode zu prüfen.

Kann ein Almen-Ergebnis auf eine andere Anlage oder Vorrichtung übertragen werden?

Nicht ohne technische Bewertung. Das Ergebnis gehört zu einer definierten Konfiguration und Messstelle. Eine Übertragung richtet sich nach Verfahrensanweisung und Qualifizierungsregeln.

Kann J2597-Software die Prüfmittel nach J442 ersetzen?

Nein. Die rechnergestützte Auswertung verarbeitet Messdaten; sie ersetzt weder konforme Prüfstreifen und Halter noch Messgerätekontrolle und gültige physikalische Messfolge.

Was ist nach einer Intensitätsabweichung zu tun?

Betroffene Fertigung ist einzugrenzen und der freigegebene Maßnahmenplan anzuwenden. Zu untersuchen sind Messsystem, Strahlkonfiguration, Zeitraum, Produktwirkung sowie erforderliche Wiederholungsprüfung oder Requalifizierung.

Die wichtigsten Punkte

J442 behandelt Prüfmittel und Hilfsmittel; J443 beschreibt die Verfahren zur Intensitätsbestimmung und -verifizierung.
Die Almen-Intensität charakterisiert den Strahlmittelstrom bei einer definierten Referenzkonfiguration, nicht die vollständige Bauteilreaktion.
Prüfstreifen, Halter, Messgerät, Messstelle und Prozessparameter bilden eine kontrollierte Messkette.
Intensität, Bedeckungsgrad und Bauteilleistung sind getrennte Nachweisebenen.
Abweichende oder ungültige Messungen erfordern Eingrenzung und dokumentierte Untersuchung statt einer bequemen Wiederholung ohne Ursachenbewertung.

Weiterführende Leitfäden von SP Center

Technische Quellen

1. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026

2. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025

3. SAE J2597_201709: Computer Generated Shot Peening Saturation Curves

4. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023

Hinweis zu Normen: Aktuellen Herausgeberstatus prüfen und die vollständigen durch Zeichnung, Vertrag und Kundenvorgaben aufgerufenen Fassungen verwenden.
