Verschleiß in Strahlmittelzufuhr, Rückgewinnung, Bewegung und Überwachung beherrschen und Instandhaltung gegen den qualifizierten Ausgangszustand prüfen

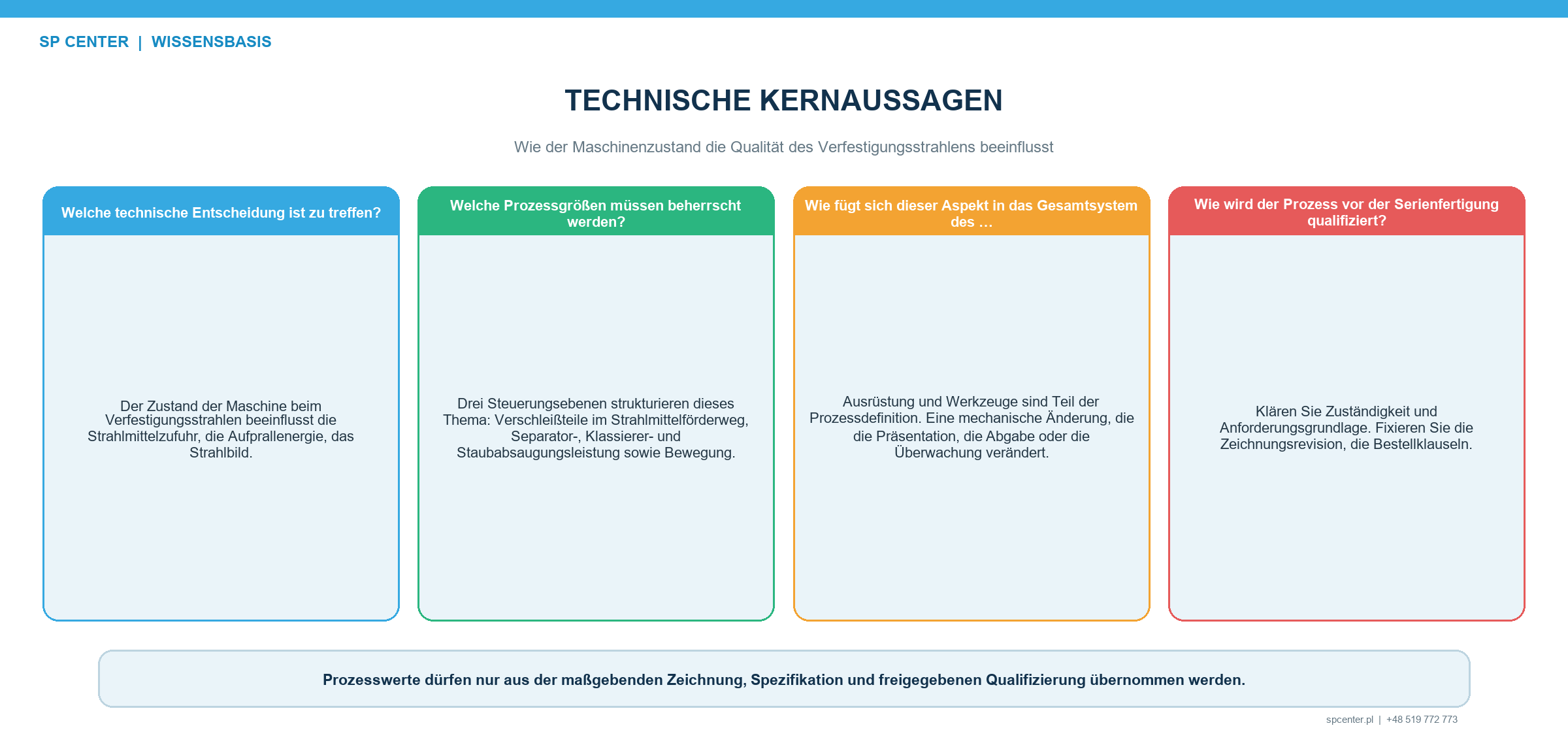

Der Anlagenzustand beeinflusst beim Verfestigungsstrahlen den physischen Strahl am Bauteil. Verschlissene Düsen, Schleuderradteile, Schläuche, Dosiereinrichtungen, Abscheider, Sensoren oder Vorrichtungen können Auftreffenergie, Strahlmitteldurchsatz, Strahlbild, Zugänglichkeit oder Exposition verändern, obwohl das gespeicherte Rezept korrekt erscheint. Instandhaltung ist deshalb Teil der Prozesslenkung: Grenzen, Aufzeichnungen und Prüfungen nach einem Eingriff müssen zur qualifizierten Anlage und Bauteilgeometrie passen.
Welche Anlagenzustände können die Prozessqualität verändern?
| Anlagenfunktion | Zu beherrschender Zustand | Mögliche Prozesswirkung |
|---|---|---|
| Pneumatische Förderung | Düsenbohrung und -profil, Schlauch, Anschlüsse, Regler, Dosiereinrichtung und Strahlmittelmassenstrom | Geschwindigkeit, Durchsatz, Strahlbild und örtliche Intensität können sich verschieben |
| Schleuderradsystem | Drehzahl, Wurfschaufeln, Verteilerrad, Leithülse, Auskleidungen und Strahlmittelzufuhr | Wurfbild, Strahlmittelgeschwindigkeit und Verteilung können sich verändern |
| Strahlmittelrückgewinnung | Abscheider- oder Klassiereinstellung, Siebe, Magnete und Fremdstoffabscheidung | Das Betriebsgemisch kann Feinanteile, Grobanteile, Bruch oder Fremdstoffe anreichern |
| Entstaubung | Luftstrom, Differenzdruck, Leitungen, Dichtungen und Zustand der Sammelbehälter | Feinanteilabscheidung, Sichtverhältnisse und Anlagenstabilität können sich verschlechtern |
| Bauteilführung | Vorrichtungsbezüge, Einspannung, Spiel, Roboter- oder Achsbewegung und Programmrevision | Zugänglichkeit, Winkel, Abstand, Expositionszeit und Überlappung können sich ändern |
| Überwachung | Sensoren, Verriegelungen, Alarme, Kalibrierung oder Verifizierung und Datenerfassung | Eine physische Änderung wird möglicherweise nicht erkannt oder keiner Charge zugeordnet |
Tabelle 1. Die Zustandsüberwachung umfasst jede Funktion, die den Strahlmittelstrom erzeugt, zuführt, zurückgewinnt, ausrichtet oder dokumentiert.
Die Wirkungen sind gekoppelt. Eine verschlissene Düse kann Durchsatz und Strahlbild verändern; eine fehlerhafte Klassierung kann das Betriebsgemisch verschieben; Spiel in der Vorrichtung kann das Bauteil aus der qualifizierten Wirkzone bewegen. Ein stabiler Anzeigewert ist daher noch kein vollständiger Nachweis des physischen Zustands am Bauteil.
Wie wirkt sich Verschleiß an pneumatischen Anlagen aus?
Bei pneumatischer Förderung können Düsenbohrung und Innenprofil erodieren. Dadurch können sich Luft-Strahlmittel-Beschleunigung, Strahlmittelmassenstrom und Form der Wirkzone ändern. Schläuche, Bögen, Anschlüsse, Dichtungen, Regler und Dosiereinrichtungen können den Durchsatz drosseln, undicht werden oder Pulsationen erzeugen.
Düsentyp sowie freigegebene Maß- oder Leistungsgrenze sind aufzuzeichnen. Zu prüfen ist der gesamte Förderweg. Druck, Luftstrom und Strahlmittelmassenstrom sind unterschiedliche Größen; keine davon ersetzt allein die Almen-Intensität oder den Bedeckungsgrad am Bauteil.
Wie wirkt sich Verschleiß an Schleuderradanlagen aus?
Schleuderraddrehzahl, Wurfschaufeln, Verteilerrad, Leithülse, Auskleidungen und Strahlmittelzufuhr bestimmen Geschwindigkeit und Wurfbild. Verschleiß oder falscher Einbau können die hochenergetische Wirkzone verschieben oder die Verteilung verbreitern. Stromaufnahme oder Drehzahlanzeige können dabei stabil bleiben.
Die Prüfung umfasst deshalb Bauteile und Einstellungen am Strahlmittelaustritt sowie die Lage des Werkstücks zum Wurfbild. Pneumatisches und schleuderradgetriebenes Verfestigungsstrahlen sind nicht automatisch austauschbar; jeder Weg benötigt einen eigenen qualifizierten Ausgangszustand.
Warum sind Abscheider, Klassierung und Entstaubung relevant?
Die Rückgewinnung soll das qualifizierte Betriebsgemisch erhalten und verworfene Partikel sowie Fremdstoffe nach dem freigegebenen Verfahren entfernen. Siebe, Sichter, Abscheider und Magnete können an Wirksamkeit verlieren oder falsch eingestellt sein. Dann können sich Feinanteile, Bruch, Grobanteile oder Verunreinigungen anreichern.
Luftstrom und Filterdifferenzdruck der Entstaubung benötigen dort gelenkte Grenzen, wo sie Feinanteilabscheidung oder Anlagenbetrieb beeinflussen. Die Entstaubung ersetzt keine Strahlmittelprüfung. Siebanalyse, Formprüfung, Verunreinigungskontrolle und weitere aufgerufene Prüfungen bleiben eigenständige Nachweise.
Wie erzeugen Vorrichtungen und Bewegung unerkannte Drift?
Verschlissene Vorrichtungsbezüge, lose Spannungen, Spindelschlag, Roboter- oder Achsspiel, falscher Abstand, geänderter Winkel, Programmrevision oder ausgelassene Indexposition können den Bearbeitungsweg verändern. Eine örtliche Abweichung muss in einer Almen-Prüfung an anderer Position nicht sichtbar werden.
Vorrichtungsposition, Beziehung zwischen Düse oder Wurfbild und Bauteil, Bewegungsgeschwindigkeit sowie Ablauf benötigen eindeutige Bezüge. Nach einem Eingriff wird das tatsächliche Produktionsprogramm einschließlich Bewegungsrichtung geprüft; ein allgemeiner Trockenlauf belegt keine qualifizierte Beaufschlagung schwer zugänglicher Merkmale.

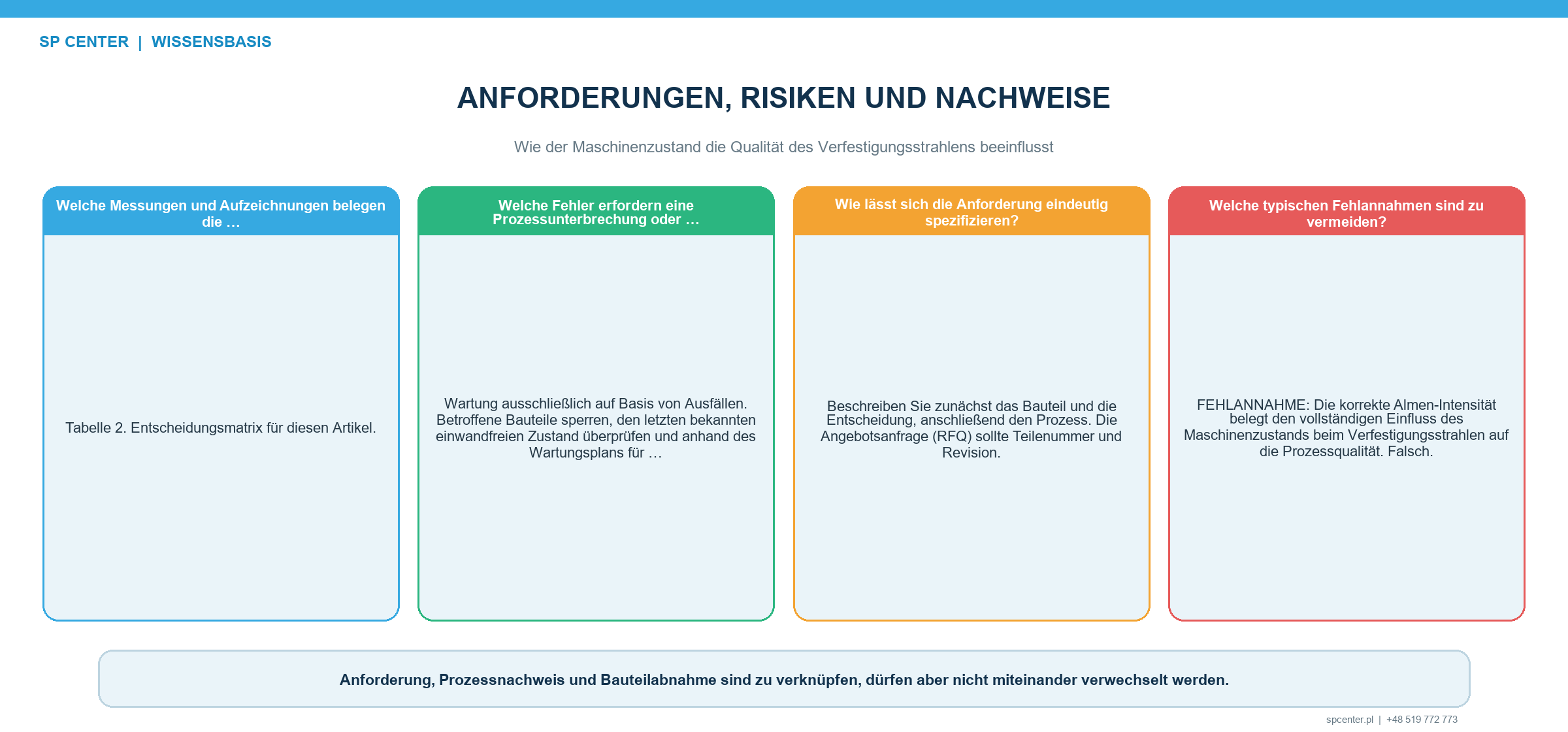

Welche Prüfung ist nach der Instandhaltung erforderlich?
| Instandhaltungsereignis | Technische Mindestbewertung | Prüfung nach Risiko und Vorgabe |
|---|---|---|
| Reinigung oder Einstellung nach freigegebener Anweisung | Konfiguration, Einstellungen und Inspektionsergebnis bestätigen | Dokumentierte Funktionsprüfung und gegebenenfalls Produktionsprüfung |
| Ersatz durch dasselbe freigegebene Verschleißteil | Identität, Maße, Einbau und Einfluss auf den qualifizierten Strahl prüfen | Durchsatz-, Druck- oder Drehzahlprüfung; Strahlbild, Intensität oder Bedeckungsgrad nach Bedarf |
| Änderung an Düse, Rad, Dosierung oder Bewegung | Mögliche Änderung von Energie, Verteilung, Zugang oder Exposition bewerten | Kontrollierter Vergleich mit dem freigegebenen Ausgangszustand; Requalifizierung bei Forderung |
| Änderung an Sensor, Software oder Alarm | Messbereich, Logik, Revision und Datenintegrität bewerten | Signal, Verriegelung, Rezept und rückverfolgbare Datenerfassung verifizieren |
| Wiederholter Alarm, Schaden oder ungeklärte Drift | Produkt seit dem letzten nachweislich zulässigen Zustand sperren und Ursache untersuchen | Erweiterter Prozess- und Produktnachweis vor Freigabe |
Tabelle 2. Bewertet wird die mögliche Wirkung des Eingriffs; Vertrag und freigegebenes Änderungsverfahren bestimmen den endgültigen Prüfumfang.
Auch der Ersatz durch dasselbe freigegebene Teil ist nicht automatisch prozessneutral. Umgekehrt erfordert nicht jede Routinehandlung eine vollständige Requalifizierung. Die technische Entscheidung wird vor Wiederaufnahme der Produktion dokumentiert und bestimmt bei einem vorausgegangenen Fehler den letzten nachweislich zulässigen Zustand.

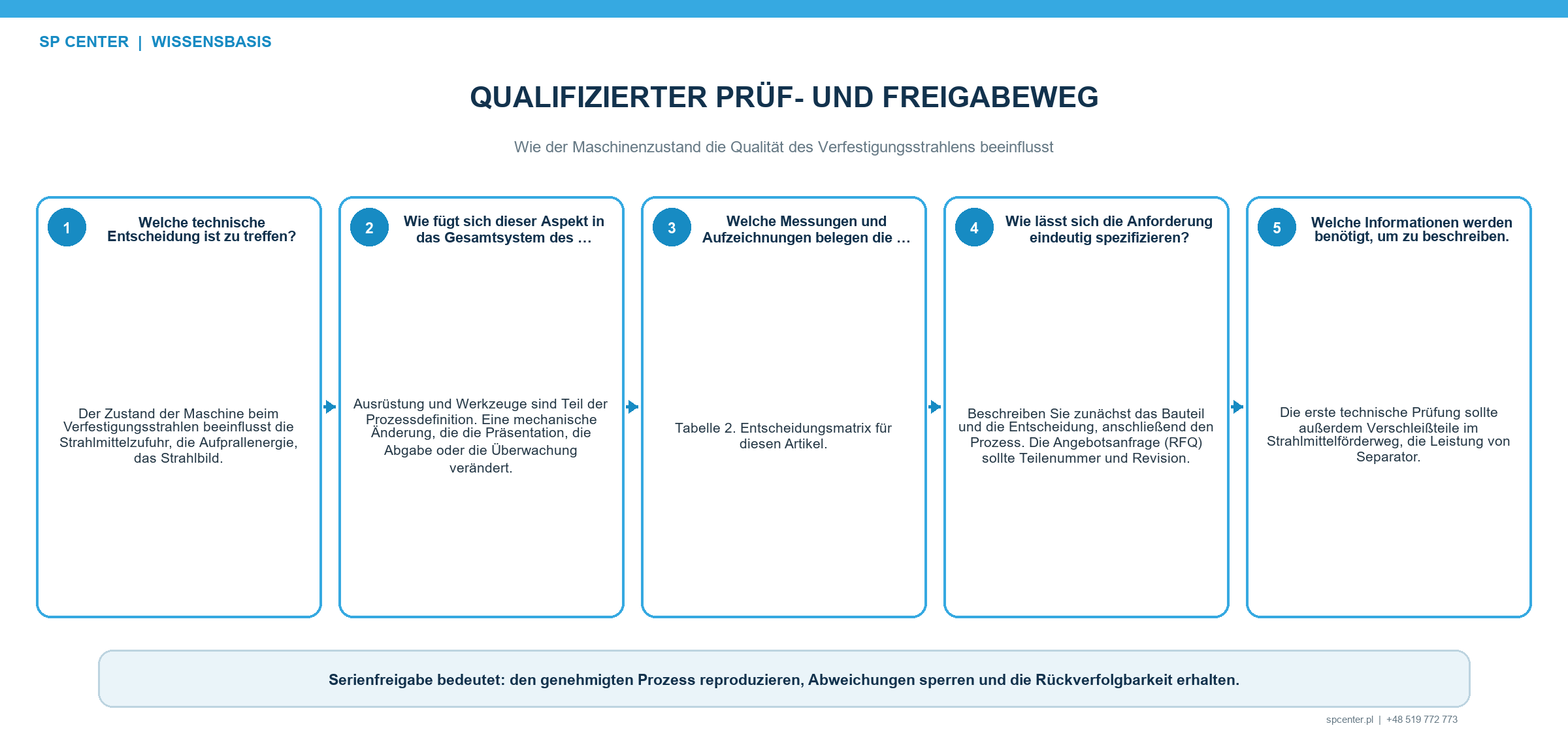

Welche Messgrößen sollen als Trend bewertet werden?
| Trend oder Prüfung | Beantwortete Frage | Grenze des Nachweises |
|---|---|---|
| Düsenbohrung, Radteile und Auskleidungen | Nähert sich der Verschleiß der freigegebenen Aktionsgrenze? | Maße allein belegen das Strahlbild am Bauteil nicht |
| Luftdruck oder Schleuderraddrehzahl | Bleibt die vorgegebene Energiezufuhr stabil? | Keine der Größen belegt allein die Almen-Intensität |
| Strahlmittelmassenstrom und Betriebsgemisch | Sind Menge und Zustand des zugeführten Strahlmittels beherrscht? | Ein Gesamtdurchsatz kann die örtliche Verteilung verdecken |
| Almen-Intensität und Sättigungskurve | Erfüllt der standardisierte Strahl die aufgerufene Intensitätsforderung? | Belegt keinen Bedeckungsgrad an jedem Bauteilmerkmal |
| Bedeckungsgrad oder freigegebenes Tracerverfahren | Erhielten die geforderten Flächen die definierte Eindrucksbedeckung? | Quantifiziert weder Eigenspannungstiefe noch Ermüdungslebensdauer |
| Vorrichtungs- und Bewegungsprüfung | Wird das Bauteil wie qualifiziert zum Strahl geführt? | Ein Trockenlauf belegt keine Strahlmittelwirkung |
Tabelle 3. Trends ermöglichen Früherkennung nur bei definierter Methode, Messstelle, Häufigkeit, Aktionsgrenze und Reaktionsplan.
Anlagenzustand und Prozessergebnis werden gemeinsam bewertet. Der Trend einer Düsenbohrung kann einen geplanten Austausch auslösen; Intensitäts- und Strahlbildprüfung entscheiden über die Gültigkeit des qualifizierten Ausgangszustands. Allgemeingültige Grenzen ohne Herstellerangaben, Qualifizierungsnachweis und maßgebende Forderung sind nicht belastbar.
Wie wird ein unzulässiger Anlagenzustand eingegrenzt?
- Betroffenen Prozess stoppen und Alarme, Einstellungen sowie physische Befunde sichern.
- Anlage, Programm, Strahlmittel, Vorrichtung und Chargen seit dem letzten zulässigen Zustand bestimmen.
- Anlagenfehler, Messsystemfehler, Einrichtfehler und Produktabweichung getrennt untersuchen.
- Reparatur nach freigegebener Anweisung durchführen und Teile sowie Konfiguration dokumentieren.
- Festgelegte Prüfung nach dem Eingriff durchführen und erforderliche technische oder kundenseitige Entscheidung einholen.
- Produkt erst freigeben, wenn der chargenbezogene Abnahmenachweis weiterhin erbracht ist.
Zusätzliche Strahlzeit ist keine automatische Korrektur. Nacharbeit kann Rauheit, Maße, Oberflächenintegrität und kumulative Exposition beeinflussen und benötigt eine ausdrückliche Genehmigung, sofern die gelenkten Vorgaben sie zulassen.
Was gehört in den Instandhaltungslenkungsplan?
Zu definieren sind das gelenkte Anlagenteil, Inspektionsmethode, Häufigkeit, Warn- und Aktionsgrenze, verantwortliche Rolle, Austauschanweisung, Prüfung nach dem Eingriff, Aufbewahrung und Requalifizierungsauslöser. Jede Anlagen- oder Vorrichtungskennung wird dem qualifizierten Programm und der Teilefamilie zugeordnet.
Bei Beschaffung oder Prozessübertragung sind Anlagenkonfiguration und Lenkungsfähigkeit zu fordern, nicht nur eine allgemeine Zusage vorbeugender Instandhaltung. Ein belastbarer Weg zeigt, wie Verschleiß erkannt wird, bevor er Intensität, Bedeckungsgrad, Zugänglichkeit oder Aufzeichnungen ungültig macht.
Häufig gestellte Fragen
Kann eine Anlage trotz unveränderter Rezeptwerte außer Kontrolle geraten?
Ja. Düsen- oder Radverschleiß, Strahlmittelzufuhr, Abscheiderleistung, Vorrichtungsposition, Bewegung und Sensorzustand können den physischen Prozess verändern, obwohl die angezeigten Sollwerte gleich bleiben.
Erfordert jeder Verschleißteilwechsel eine vollständige Requalifizierung?
Nein. Zu bewerten ist, ob der Eingriff die qualifizierte Beziehung zwischen Einstellungen, Strahl, Geometrie und Abnahme verändern kann. Zeichnung, Spezifikation, Kundenzulassung und freigegebenes Änderungsverfahren bestimmen Prüfung oder Requalifizierung.
Genügt nach der Instandhaltung eine Prüfung mit Almen-Streifen?
Sie kann die standardisierte Intensitätsbedingung nach dem anwendbaren Verfahren bestätigen, erkennt aber möglicherweise kein verschobenes Strahlbild, Zugangsproblem, Vorrichtungsfehler oder fehlenden Bedeckungsgrad. Weitere Prüfungen folgen dem Risiko des Eingriffs.
Wie oft sind Düsen oder Radteile zu wechseln?
Freigegebene Inspektions- und Aktionsgrenzen beruhen auf Anlagenbauart, Strahlmittel, Durchsatz, Verschleißtrend und Prozesssensitivität. Ein allgemeingültiger Kalenderabstand ist technisch nicht belastbar.
Was ist nach einem Düsenwechsel zu prüfen?
Düsentyp, Bohrung, Einbau, Schlauch- und Dosierzustand, Luft- und Strahlmittelzufuhr sowie Abstand und Ausrichtung sind zu bestätigen. Betroffene Prozessergebnisse werden nach Bedarf mit dem Ausgangszustand verglichen.
Warum ist der Zustand des Abscheiders wichtig?
Er beeinflusst das Betriebsgemisch, indem wiederverwendbares Strahlmittel von Feinanteilen, Bruch, Grobanteilen und Fremdstoffen getrennt wird. Ein verändertes Gemisch kann Gleichmäßigkeit und Oberflächenzustand beeinflussen.
Wann müssen Produkte gesperrt werden?
Sind durch Anlagenschaden, Alarm, fehlgeschlagene Prüfung oder ungeklärte Drift der letzte zulässige Zustand und die betroffenen Chargen unsicher, bleiben diese bis zu dokumentierter technischer Entscheidung und erforderlichem Nachweis gesperrt.
Welche Zustandsaufzeichnungen werden der Charge zugeordnet?
Aufzuzeichnen sind die im Produktionslenkungsplan geforderten Angaben: Anlagen- und Programmidentität, Strahlmittel, Schlüsselparameter, Inspektionen, Instandhaltungszustand, Intensitäts- und Bedeckungsgradnachweise, Alarme, Abweichungen und Freigabe.
Die wichtigsten Punkte
- Angezeigte Rezeptwerte beschreiben den physischen Strahlmittelstrom nicht vollständig.
- Pneumatische Düsen und Schleuderradsysteme verändern den Prozess durch unterschiedliche Verschleißmechanismen.
- Rückgewinnung, Vorrichtungen, Bewegung, Sensoren und Datenerfassung gehören zum Anlagenzustand.
- Die Prüfung nach der Instandhaltung folgt möglicher Wirkung und maßgebender Forderung.
- Intensität, Strahlbild, Bedeckungsgrad und Bauteilnachweis beantworten unterschiedliche Fragen.
- Betroffene Chargen bleiben gesperrt, bis letzter zulässiger Zustand und Freigabebasis feststehen.
Weiterführende Leitfäden von SP Center
- Anlagen, Steuerung und Qualifizierung
- Wiederholbarkeit beim Verfestigungsstrahlen
- Requalifizierung nach Änderungen
Technische Quellen
1. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022
4. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
5. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Maßgebend sind die vollständigen Fassungen aus Zeichnung, Vertrag und Kundenvorgaben. Dieser Leitfaden erzeugt weder ein allgemeines Instandhaltungsintervall noch eine allgemeine Requalifizierungsregel.
