Technische Auswirkung vor dem Einsatz einstufen, angemessene Qualifizierungsstufe wählen und jede erforderliche interne, kundenseitige und akkreditierungsbezogene Genehmigung einholen
Eine Requalifizierung des Verfestigungsstrahlens ist erforderlich, wenn eine Änderung die Nachweise infrage stellen kann, die eine freigegebene Konfiguration mit ihren Prozess- und Bauteilergebnissen verbinden. Die Reaktion lautet nicht automatisch „nichts tun“ oder „alles vollständig wiederholen“. Eine dokumentierte technische Bewertung bestimmt, ob Dokumentenprüfung, Wiederherstellungsverifizierung, begrenzte Bestätigung oder vollständige Requalifizierung nach Zeichnung, Spezifikation sowie Kunden- und Qualitätsmanagementanforderungen gerechtfertigt ist.
Was gehört zur Qualifizierungsbasis?
Die Basis umfasst mehr als Maschinenmodell und Intensitätsbereich. Dazu gehören Bauteil- und Werkstofffamilie, Anlagenidentität und Beschleunigungsprinzip, Strahlmittel, Betriebsmischung, Düsen oder Schleuderräder, Bewegung, Programm, Vorrichtung, Maskierung, Behandlungsplan, Parameterfenster, Überwachung, Prüfverfahren, Bauteilgrenzen und Anwendungsnachweise.
Eine Änderung stellt nur die Nachweise infrage, die sie beeinflussen kann; Wechselwirkungen bleiben jedoch wichtig. Ein neuer Durchflusssensor kann Überwachung und Alarmentscheidungen beeinflussen, eine versetzte Düsenhalterung Strahlgeometrie, Bedeckungsgrad und Oberfläche, ein geändertes Spannelement Zugang und kumulative Exposition.
| Änderungsfamilie | Mögliche Auswirkung | Fragen der Änderungsbewertung |
|---|---|---|
| Maschine oder Strahlmittelfördersystem | Strahlprofil, Partikelgeschwindigkeit, Durchflussstabilität, Zugänglichkeit, Alarme und Überwachung | Liegt Maschine, Düse, Schleuderrad, Luftversorgung, Separator, Bewegung oder Steuerung noch in der qualifizierten Konfiguration? |
| Strahlmittel | Auftreffenergie, Rauheit, Übertrag von Fremdmaterial, Bruch, Betriebsmischung und Verunreinigung | Hat sich Werkstoff, Größe, Härte, Form, Klasse, Quelle oder Nachspeisung geändert? |
| Programm oder Software | Bahn, Exposition, Überlappung, Datenerfassung, Grenzen, Alarme und Überbrückungsverhalten | Wurde Logik, Stand, Skalierung, Sensorzuordnung oder geschützter Zugriff geändert? |
| Vorrichtung oder Maskierung | Position, Winkel, Abschattung, Kontaktspuren, Übergang und kumulative Exposition | Hat sich Lage, Orientierung, Spannelement, Maskierungswerkstoff oder Umspannfolge geändert? |
| Bauteil- oder Werkstofffamilie | Plastische Werkstoffreaktion, Schädigungstoleranz, Zugänglichkeit, Verzug und Abnahme | Liegt die neue Geometrie, Legierung, Wärmebehandlung, Härte oder Oberfläche innerhalb der qualifizierten Familie? |
| Prüfung oder Forderung | Entscheidungsgrenze, Korrelation, Rückverfolgbarkeit und vertragliche Abnahme | Hat sich Verfahren, Prüfmittel, Stichprobe, Bedeckungsgradbewertung, Spezifikation oder Kundenfreigabe geändert? |
Tabelle 1. Die Änderungseinstufung ordnet das veränderte Element den betroffenen Prozess- und Bauteilnachweisen zu.
Wie wird eine Änderung eingestuft?
Ist- und Sollzustand werden genau beschrieben: Hersteller und Sachnummer, Zeichnungen, Softwarestand, Maße, Werkstoffe, Bereich, Toleranzen und Einbau. „Gleichwertig“, „verbessert“ und „geringfügig“ sind Schlussfolgerungen, die Kriterien und Nachweise benötigen, keine Änderungsbeschreibungen.
Bewertet werden Fehlerarten, betroffene Ergebnisse, wechselwirkende Größen, Abdeckung durch die bisherige Qualifizierung, Erkennungsmöglichkeiten, bereits bearbeitetes Produkt und erforderliche Genehmigungsstellen. Reichen die Nachweise nicht aus, ist der konservativere Qualifizierungsweg zu wählen oder eine formale Klärung einzuholen.

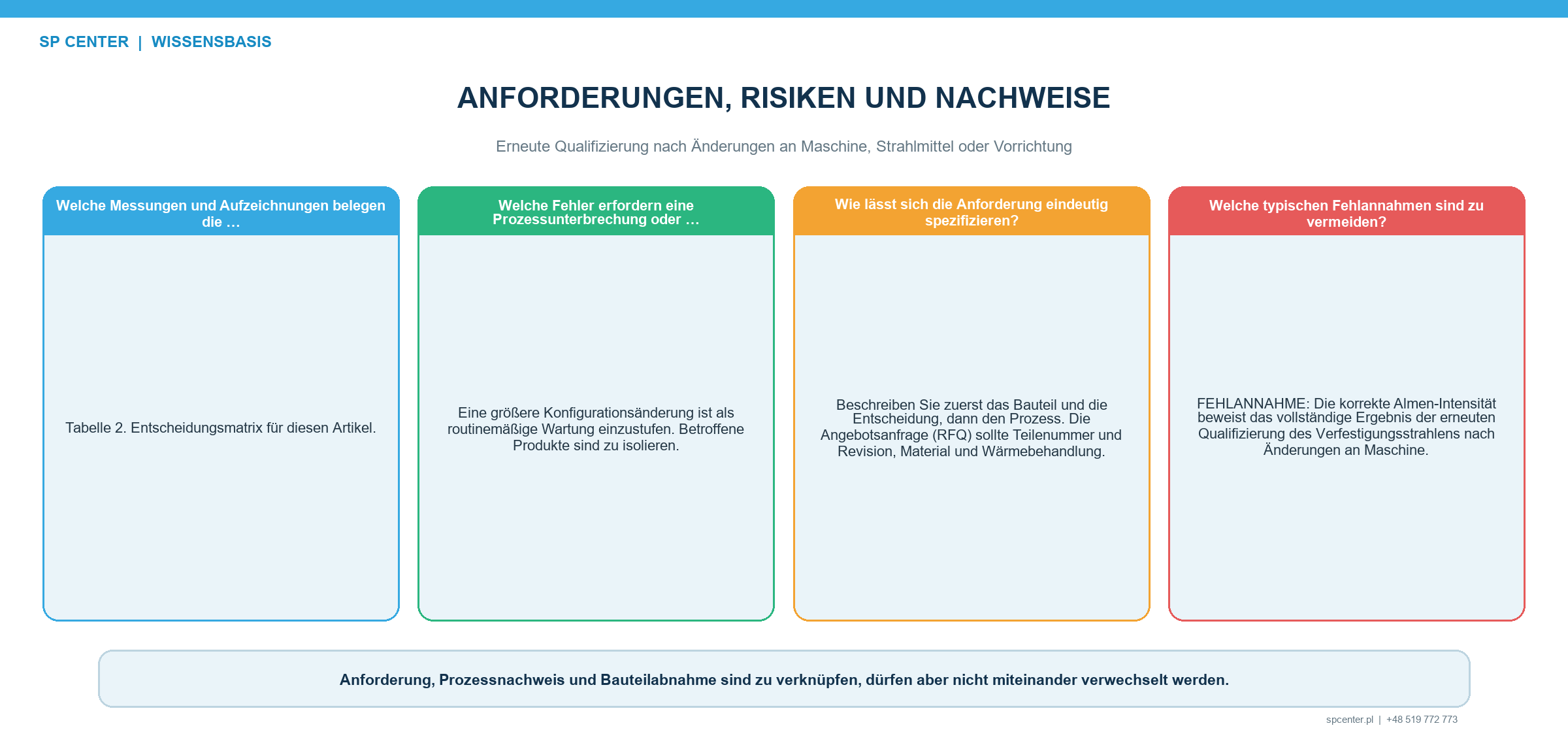

Welche Stufen der Requalifizierung gibt es?
| Reaktionsstufe | Möglicher Anwendungsfall | Typischer Nachweis |
|---|---|---|
| Dokumentierte Prüfung | Redaktionelle Änderung ohne technische Auswirkung oder bereits freigegebene Option innerhalb der Qualifizierungsbasis | Revisionsvergleich, Anwendbarkeitsprüfung und Genehmigung durch die zuständige Stelle |
| Wiederherstellungsverifizierung | Baugleicher Austausch oder Instandhaltung zur Rückkehr in den definierten Zustand | Identität und Gleichwertigkeit, Kalibrier- oder Einrichtverifizierung, Instandhaltungsnachweis und vorgeschriebene Prüfungen vor Gebrauch |
| Begrenzte Bestätigung | Abgegrenzte Änderung mit bekannten betroffenen Ergebnissen und unveränderter allgemeiner Anwendungsbasis | Risikobewertung sowie ausgewählte Intensitäts-, Bedeckungsgrad-, Strahlmittel-, Oberflächen-, Maß- oder Wiederholbarkeitsvergleiche |
| Vollständige Requalifizierung | Neues Maschinenprinzip, neue Strahlmittelfamilie, wesentliche Geometrie des Fördersystems oder der Vorrichtung, erweiterter Parameter- oder Bauteilbereich oder unzureichende bisherige Nachweise | Neuer Qualifizierungsplan, Nachweise an den Grenzbedingungen, repräsentative Bauteile und alle erforderlichen Genehmigungen |
| Eingrenzung nach ungeplanter Änderung | Änderung oder anomaler Zustand wird nach der Bearbeitung von Bauteilen entdeckt | Bearbeitung und Freigabe stoppen, letzten verifizierten Zustand bestimmen, betroffenes Produkt eingrenzen, Aufzeichnungen rekonstruieren und vor dem Wiederanlauf eine Entscheidung der zuständigen Stelle einholen |
| Kunden- oder Akkreditierungsprüfung | Vertrag, freigegebener Lieferant, Nadcap-Umfang oder Spezifikation verlangt eine externe Maßnahme | Dokumentierte Kundenfreigabe und aktuelle Prüfung des Akkreditierungsumfangs, getrennt von der internen Qualifizierung |
Tabelle 2. Die Qualifizierungsstufe richtet sich nach der technischen Auswirkung und den maßgebenden Freigabeanforderungen, nicht nach Kosten oder Termin der Änderung.
Die Spezifikation oder der Kunde kann eine bestimmte Reaktion fordern, obwohl die interne Bewertung ein geringes Risiko ergibt. Umgekehrt darf nicht pauschal eine vollständige Requalifizierung verlangt werden, wenn freigegebene Vorgaben ausdrücklich eine verifizierte baugleiche Wiederherstellung zulassen.
Wie werden Maschinen- und Fördersystemänderungen bewertet?
Das Versetzen der Maschine, eine wesentliche Reparatur, eine Aktualisierung der Steuerung, eine neue Luftversorgung sowie Änderungen an Schlauchführung, Düse, Schleuderrad, Schaufel, Separator oder Bewegungssystem können Strahlenergie, Strahlprofil, Durchsatz, Position oder Überwachung verändern. Verglichen wird die eingebaute Konfiguration, nicht nur die Zeugnisse einzelner Komponenten.
Mögliche Prüfungen umfassen mechanische Einrichtung, Kalibrierung oder Verifizierung, Durchfluss- und Druckstabilität, Schleuderrad- oder Düsenzustand, Bewegungsgenauigkeit, Alarmfunktionen, gültige Sättigungs- oder Intensitätsergebnisse und den Bedeckungsgrad an repräsentativer Geometrie. Die Auswahl richtet sich nach der Auswirkungsbewertung und den vollständigen Auftragsanforderungen.
Wie werden Änderungen am Strahlmittel bewertet?
Strahlmittelwerkstoff, Spezifikationsklasse, Größenverteilung, Härte, Form, Herstellungsverfahren und Betriebsverhalten können Intensität, Rauheit, Bauteilschädigung und Verunreinigung beeinflussen. Ein Lieferantenzeugnis belegt die erklärte Konformität, nicht die Gleichwertigkeit der Betriebsmischung in der Fertigung.
Zu prüfen sind Beschaffungs- und Kundenbeschränkungen, Eingangsprüfung, Verschleppung und Reinigung, Separatoreinstellung, Nachspeisung sowie repräsentative Prozessergebnisse. Während der Umstellung ist gemischtes oder nicht identifiziertes Strahlmittel zu verhindern.
Warum können Vorrichtungs- und Programmänderungen große Auswirkungen haben?
Eine Vorrichtung bestimmt Bauteillage, Kontakt, Abschattung, Auftreffwinkel und Wiederholbarkeit. Ein Programm bestimmt Bahn, Geschwindigkeit, Überlappung, Reihenfolge und Exposition. Kleine Maß- oder Codeänderungen können Fehlstellen oder unbeabsichtigte Doppelexposition erzeugen, obwohl die Almen-Intensität unverändert ist.
Behandlungsgrenzen, Bedeckungsgrad, Kontaktstellen, Übergänge und Bauteilzustand sind mit repräsentativen Teilen oder Ersatzgeometrien zu prüfen. Ein Roboter-Trockenlauf bestätigt Kollisionsfreiheit und Bahnablauf, nicht jedoch Partikelauftreff oder Oberflächenabnahme.

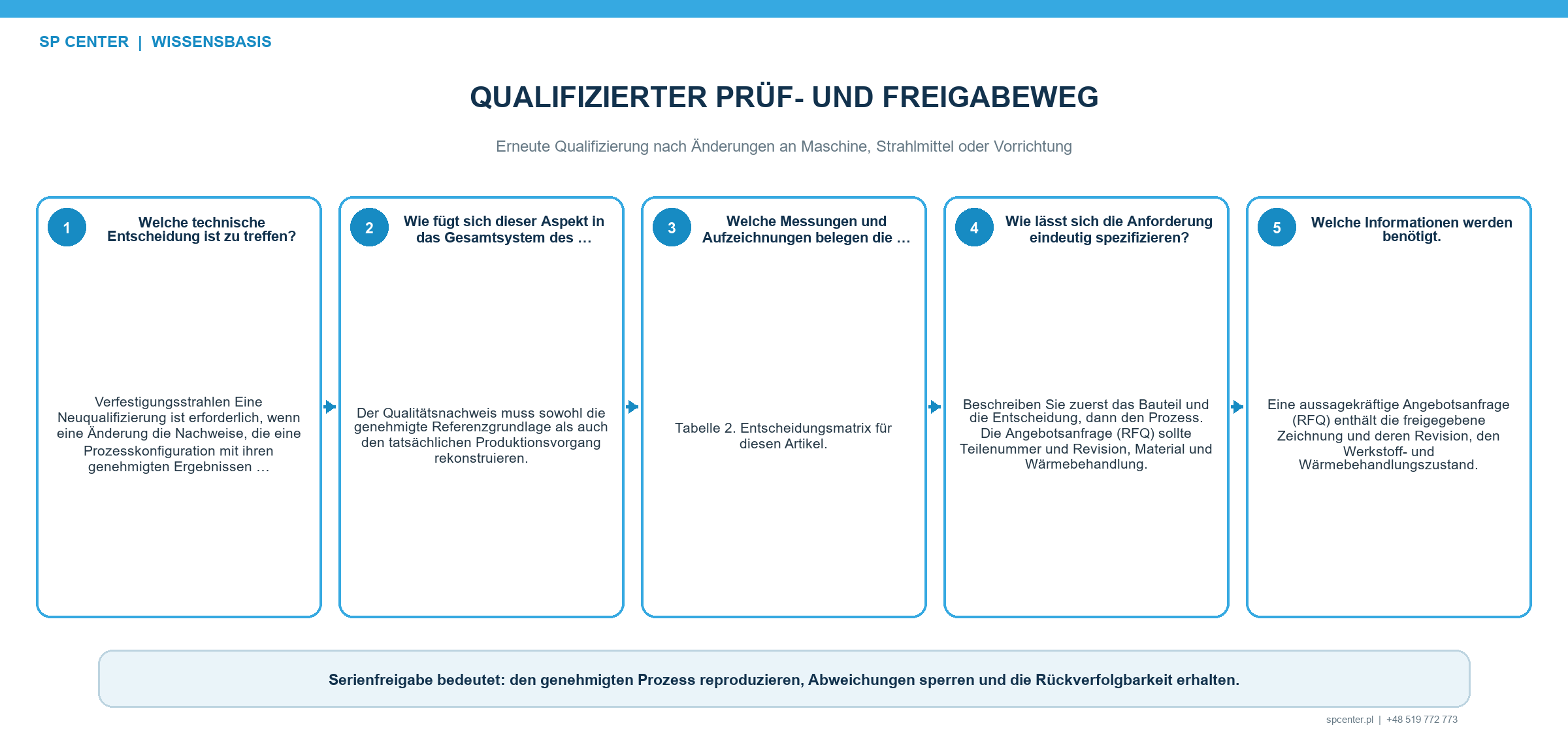

Welche Nachweise schließen die Änderungsbewertung ab?
| Nachweisfrage | Geeigneter Nachweis | Allein unzureichend |
|---|---|---|
| Ist die Strahlwirkung gleichwertig? | Vergleichbare gültige Sättigungs- oder Intensitätsergebnisse, Strahlmittelmassenstrom und Profilnachweis bei kontrollierter Anlageneinstellung | Ein einzelner Almenstreifen oder übereinstimmende Nenneinstellungen |
| Ist die Zugänglichkeit gleichwertig? | Bedeckungsgrad und Expositionsnachweis an repräsentativer Geometrie einschließlich Vorrichtungskontakten und Übergängen | Roboter-Trockenlauf oder optische Ähnlichkeit der Vorrichtungen |
| Bleibt die Bauteilintegrität erhalten? | Oberflächen-, Rauheits-, Maß-, Schadens- und Sauberkeitsergebnisse unter maßgebenden Grenzbedingungen | Konforme Strahlparameter ohne Bauteilprüfung |
| Bleibt die Anwendungsleistung erhalten? | Eigenspannungstiefe oder repräsentative Ermüdungs- und Einsatznachweise, wenn die Aussage davon abhängt | Oberflächeneigenspannung an einer bequem erreichbaren Probenstelle |
| Ist die Überwachung gleichwertig? | Sensorort, Bereich, Kalibrierung, Skalierung, Korrelation, Alarm- und Datenintegritätsprüfung | Kalibrierzeugnis ohne Bewertung des eingebauten Systems |
| Ist die Freigabe ordnungsgemäß autorisiert? | Genehmigter Bericht sowie freigegebene Verfahrens- und Programmstände; bei entsprechender Forderung zusätzlich Kunden- oder Konstruktionsfreigabe | Erfolgreiche Versuche, bevor die vorgeschriebene Genehmigung vorliegt |
Tabelle 3. Gleichwertigkeit von Strahlwirkung, Zugänglichkeit, Bauteil, Anwendung und Überwachung sowie die Freigabebefugnis sind getrennt zu bewerten.
Ist Ermüdungs- oder Eigenspannungswirkung Teil der Auslegungsbasis, kann eine Änderung von Energie, Werkstoffantwort, Winkel oder Exposition eine Bestätigung von Eigenspannungstiefe oder repräsentativer Leistung erfordern. Eine bequem zugängliche ebene Probe ersetzt nicht automatisch kritischen Radius, Bohrung oder Kante.
Wie werden ungeplante Änderungen und betroffenes Produkt gelenkt?
Wird eine Änderung, falsche Komponente, Überbrückung, Instandhaltungsmaßnahme oder ein anomaler Zustand nach der Bearbeitung entdeckt, Freigabe stoppen und tatsächlichen Zustand und Aufzeichnungen sichern. Letzte verifiziert zulässige Konfiguration bestimmen und das gesamte möglicherweise betroffene Intervall eingrenzen; der Umfang darf nicht nach Bequemlichkeit festgelegt werden.
Nachträgliche Prüfungen können eine Entscheidung der zuständigen Stelle stützen, machen eine nicht genehmigte Fertigung aber nicht nachträglich zu einem regulär freigegebenen Prozess. Das System ist zu korrigieren, die erforderliche Qualifizierung und Genehmigung sind abzuschließen und die Einsatzbereitschaft ist vor dem Wiederanlauf zu verifizieren.
Wie wirken Kundenfreigabe und Nadcap-Umfang zusammen?
Interne Requalifizierung, Kundenfreigabe des Lieferanten oder Prozesses und Nadcap-Akkreditierungsumfang sind getrennt zu behandeln. Ein technisch erfolgreicher Versuch ersetzt keine Kundenfreigabe. Eine Nadcap-Akkreditierung zertifiziert kein Produkt und nimmt eine neue Maschine, einen neuen Standort oder eine neue Prozesskonfiguration nicht automatisch in den akkreditierten Umfang auf.
Für Nadcap-Arbeiten werden die aktuell anwendbaren AC7117-Kriterien und Ergänzungen aus PRI EAN abgerufen und der Umfang in der Qualified Manufacturers List geprüft. Vertragliche Melde- und Genehmigungsklauseln sind vor dem Einsatz anzuwenden.
Was enthält das Änderungspaket?
- Änderungsantrag, Grund, Istzustand und Sollzustand.
- Forderungs- und Genehmigungsmatrix einschließlich Kunden- und Akkreditierungsmaßnahmen.
- Technische Auswirkungs- und Risikobewertung mit betroffenen Nachweisebenen.
- Qualifizierungsplan, sichere Grenzen, Proben, Abnahme- und Abbruchkriterien.
- Rohdaten und Zusammenfassung für Strahl, Bedeckungsgrad und Bauteilabnahme.
- Abweichungen, fehlgeschlagene Versuche, Entscheidungen und Korrekturmaßnahmen.
- Freigegebene Stände von Verfahren, Programm, Zeichnung und Lenkungsplan sowie Schulung.
- Wirksamkeitsdatum, betroffenes Produkt, Freigabebefugnis und Aufbewahrung.
Fehlgeschlagene Nachweise und Ausschlüsse bleiben sichtbar. Ein Bericht, der nur die abschließend erfolgreiche Einstellung erfasst, kann die Herleitung der freigegebenen Grenze nicht belegen.
Häufig gestellte Fragen
Erfordert jede Instandhaltung eine vollständige Requalifizierung?
Nein. Das freigegebene Änderungsverfahren ist maßgebend. Eine baugleiche Wiederherstellung kann definierte Verifizierung erfordern; eine Änderung der qualifizierten Konfiguration kann eine begrenzte oder vollständige Requalifizierung auslösen.
Ist eine Ersatzdüse automatisch baugleich?
Nur wenn Identität, Geometrie, Werkstoff, Zustand und eingebaute Leistung die freigegebenen Gleichwertigkeitskriterien erfüllen. Düsenlage und Strahlantwort benötigen weiterhin die vorgeschriebene Verifizierung vor Gebrauch.
Erfordert ein Wechsel des Strahlmittellieferanten immer volle Requalifizierung?
Nicht automatisch. Quelle, Werkstoff, Klasse, Größe, Härte, Form, Zeugnis und Betriebsverhalten werden jedoch nach Spezifikation und Kundenregeln bewertet.
Belegt gleiche Almen-Intensität die Gleichwertigkeit zweier Maschinen?
Nein. Sie ist eine Strahlantwort. Strahlmittelmassenstrom, Profil, Zugang, Bedeckungsgrad, Oberfläche, Überwachung und gegebenenfalls Anwendungsnachweise sind ebenfalls zu bewerten.
Was gilt, wenn eine Vorrichtung nur zur leichteren Beladung geändert wird?
Spannlage, Orientierung, Abschattung, Übergang, Wiederholpositionierung und mögliche Bauteilschäden sind zu bewerten. Auch eine kleine bauliche Änderung kann die örtliche Exposition verändern.
Schließt eine Kalibrierung die Requalifizierung nach Sensortausch ab?
Nicht allein. Bereich, Ort, Skalierung, eingebaute Korrelation, Alarmlogik, Datenerfassung und betroffene Prozessergebnisse sind ebenfalls zu verifizieren.
Was ist zu tun, wenn eine nicht genehmigte Änderung nach der Fertigung auffällt?
Freigabe stoppen, Nachweise sichern, letzten verifiziert zulässigen Zustand bestimmen, betroffenes Produkt eingrenzen, technische Auswirkung bewerten und vor dem Wiederanlauf eine Entscheidung der zuständigen Stelle einholen.
Genehmigt eine Nadcap-Akkreditierung eine Maschinenänderung?
Nein. Aktuelle AC7117-Kriterien, Akkreditierungsumfang, Kundenfreigabe und interne Prozessqualifizierung sind getrennt zu prüfen. Akkreditierung gibt weder geänderten Prozess noch Produktlos frei.

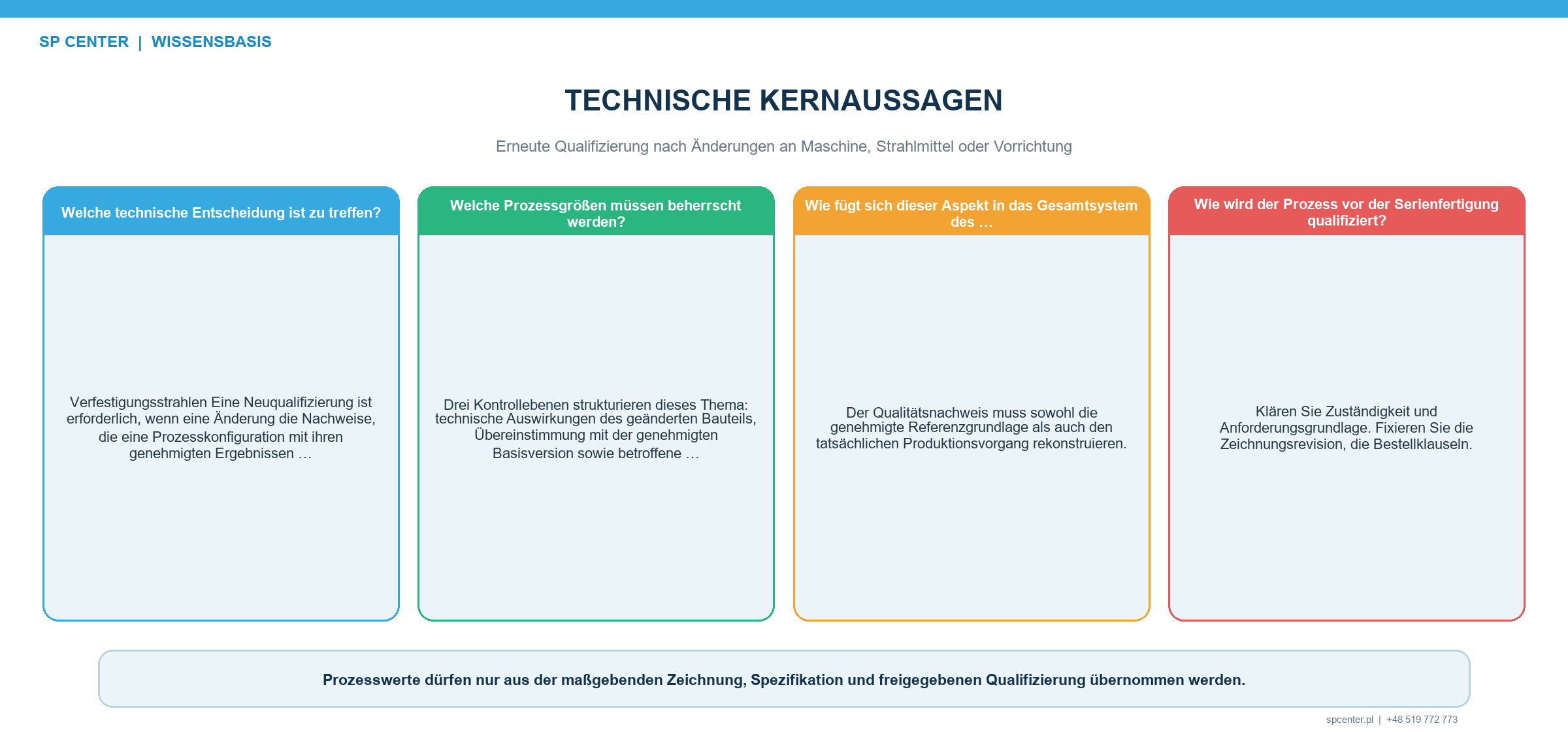

Die wichtigsten Punkte
- Vollständige Qualifizierungsbasis vor der Änderungseinstufung definieren.
- „Geringfügig“ oder „baugleich“ nicht ohne objektive Gleichwertigkeitskriterien verwenden.
- Dokumentenprüfung, Wiederherstellungsverifizierung, begrenzte Bestätigung oder vollständige Requalifizierung nach Auswirkung wählen.
- Strahl-, Zugangs-, Bauteil-, Anwendungs- und Überwachungsnachweise getrennt halten.
- Ungeplante Änderungen ab letztem verifiziert zulässigen Zustand eingrenzen.
- Interne, kundenseitige und akkreditierungsbezogene Genehmigungen unabhängig einholen.
Weiterführende Leitfäden von SP Center
- Einfluss des Maschinenzustands auf die Prozessqualität
- Vorrichtungen für das Verfestigungsstrahlen
- Prozessfenster beim Verfestigungsstrahlen
- Wiederholbarkeit beim Verfestigungsstrahlen
Technische Quellen
1. SAE AMS2430U: Shot Peening, revised April 2018
2. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022
3. SAE J2441_202511: Shot Peening, stabilized November 2025
4. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
5. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
6. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
7. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
8. Performance Review Institute, Surface Enhancement Nadcap Audit Criteria Review
9. Performance Review Institute, PRI EAN und Qualified Manufacturers List
Hinweis zu Normen: Änderungseinstufung, Meldung, Genehmigung und Qualifizierungsumfang richten sich nach den vollständigen kontrollierten Auftragsanforderungen. Dieser Leitfaden ersetzt keine Entscheidung der zuständigen Kunden- oder Konstruktionsstelle.
