Klassificera teknisk påverkan före användning, välj proportionell kvalificeringsnivå och erhåll alla nödvändiga interna, kund- och ackrediteringsgodkännanden.
Omkvalificering av kulpening krävs när en ändring kan ogiltigförklara underlagen som kopplar en godkänd konfiguration till dess process- och komponentresultat. Svaret är inte automatiskt ”gör ingenting” eller ”upprepa hela kvalificeringen”. En kontrollerad teknisk bedömning avgör om dokumenterad granskning, restaureringsverifiering, fokuserad bekräftelse eller fullständig omkvalificering är motiverad enligt ritnings-, specifikations-, kund- och kvalitetssystemkrav.
Vad är kvalificeringsbaslinjen?
Baslinjen är mer än en maskinmodell och ett intensitetsområde. Den inkluderar del- och materialfamiljen, utrustningsidentitet och leveransprincip, kulpeningsmedium, driftsblandning, munstycken eller hjul, rörelse, program, fixtur, maskering, behandlingskarta, parameterfönster, övervakning, inspektionsmetoder, komponentgränser och applikationsbevis.
En ändring utmanar bara de underlag den kan påverka, men interaktioner spelar roll. Att byta ut en flödessensor kan påverka övervaknings- och larmbeslut; att flytta ett munstycksfäste kan påverka strömmens geometri, täckningsgrad och ytrespons; att byta ut en fixturklämma kan påverka åtkomst och kumulativ exponering.
| Ändringsfamilj | Potentiell påverkan | Frågor för ändringsgranskningen |
|---|---|---|
| Maskin eller leveranssystem | Strömprofil, partikelhastighet, flödesstabilitet, åtkomst, larm och övervakning | Är maskinen, munstycket, hjulet, lufttillförseln, separatorn, rörelsen eller styrenheten fortfarande inom den kvalificerade konfigurationen? |
| Kulpeningsmedium | Slagenergi, ytråhet, överföring, brott, driftsblandningsstabilitet och kontaminering | Har material, storlek, hårdhet, form, klass, källa eller påfyllningsmetod ändrats? |
| Program eller programvara | Väg, exponering, överlappning, datainsamling, gränser, larm och förbikopplingsbeteende | Har logik, revision, skalning, sensormappning eller skyddad åtkomst ändrats? |
| Fixtur eller maskering | Position, vinkel, skuggning, kontaktmärken, övergång och kumulativ exponering | Ändrades plats, orientering, klämning, maskeringsmaterial eller ompositioneringsväg? |
| Del- eller materialfamilj | Plastisk respons, skadetolerans, åtkomst, distorsion och acceptans | Ligger ny geometri, legering, värmebehandling, hårdhet eller yttillstånd inom den kvalificerade familjen? |
| Inspektion eller krav | Beslutströskel, korrelation, spårbarhet och kontraktuellt godkännande | Ändrades metoden, utrustningen, provtagningen, täckningsbedömningen, specifikationen eller kundgodkännandet? |
Tabell 1. Ändringsklassificeringen börjar med att mappa den modifierade artikeln till påverkad process och komponentunderlag.
Hur ska en ändring klassificeras?
Beskriv det nuvarande och föreslagna tillståndet exakt, inklusive tillverkare och artikelnummer, ritningar, programvarurevision, dimensioner, material, intervall, toleranser och installation. ”Motsvarande”, ”förbättrad” och ”mindre” är slutsatser som kräver kriterier och underlag, inte ändringsbeskrivningar.
Bedöm fellägen, påverkade utgångar, interagerande variabler, tidigare kvalificeringstäckning, detekteringskontroller, redan bearbetad produkt och erforderliga behörigheter. Om underlagen är otillräckliga, använd den mer konservativa kvalificeringsvägen eller få kontrollerad förtydligande.

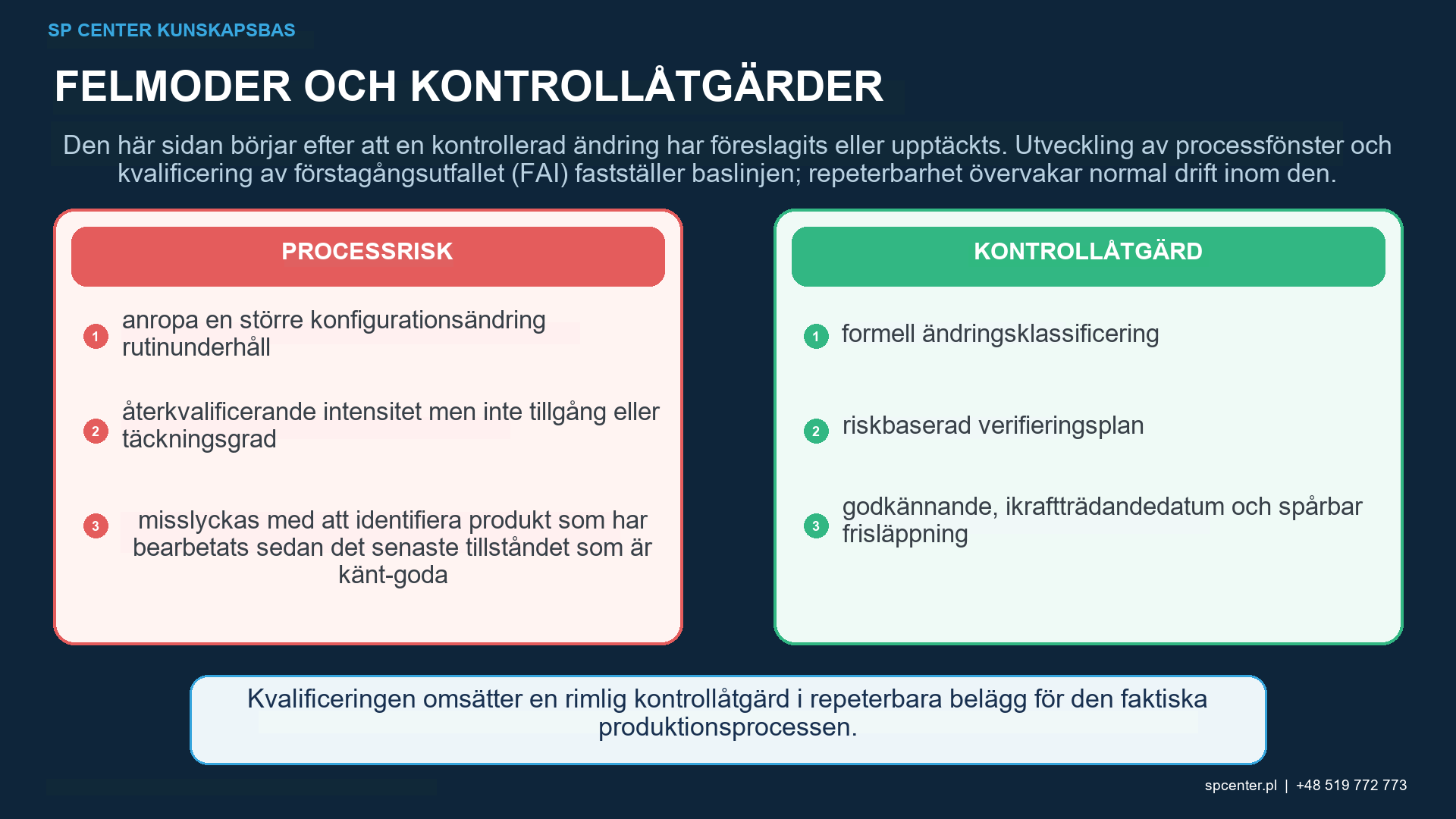

Vilka nivåer av omkvalificering är möjliga?
| Svarsnivå | När det kan vara lämpligt | Typiska underlag |
|---|---|---|
| Dokumenterad granskning | Administrativ revision utan teknisk ändring, eller ett redan godkänt alternativ inom baslinjen | Revisionsjämförelse, tillämpbarhetskontroll och auktoriserat godkännande |
| Verifiering av restaurering | Likvärdig ersättning eller underhåll som återställer utrustning till det definierade tillståndet | Identitet och ekvivalens, kalibrerings- eller installationsverifiering, underhållsjournal och obligatoriska kontroller före användning |
| Fokuserad bekräftelse | Begränsad förändring med förstådda påverkade resultat och oförändrad bredare tillämpningsbas | Riskbedömning plus vald intensitet, täckningsgrad, kulpeningsmedium, yta, dimension eller repeterbarhetsjämförelse |
| Fullständig omkvalificering | Ny maskinprincip, grupp av kulpeningsmedier, större leverans- eller fixturgeometri, utökad parameter- eller delfamilj, eller otillräckliga tidigare underlag | Ny kvalificeringsplan, avgränsningsbevis, representativa delar och alla nödvändiga godkännanden |
| Inneslutning av oplanerade ändringar | Ändring eller onormalt tillstånd upptäckt efter produktion | Stoppa, identifiera det senast verifierade tillståndet, spärra berörd produkt, återskapa dokumentationen och inhämta beslut om fortsatt hantering före återstart. |
| Kund- eller ackrediteringsgranskning | Kontrakt, godkänd källa, Nadcap-omfattning eller specifikation kräver extern åtgärd | Dokumenterat kundgodkännande och verifiering av aktuell omfattning separat från intern kvalificering |
Tabell 2. Kvalificeringsnivån följer teknisk påverkan och åberopad behörighet, inte kostnaden eller tidsplanen för ändringen.
Den styrande specifikationen eller kunden kan kräva ett specifikt svar även när en intern bedömning förutspår låg risk. Omvänt, uppfinn inte ett universellt krav på fullständig omkvalificering när de kontrollerade reglerna uttryckligen tillåter verifierad likvärdig restaurering.
Hur utvärderas maskin- och leveranssystemändringar?
Maskinflyttning, större reparationer, uppdatering av styrsystem, ny lufttillförsel, slanglayout, munstycke, hjul, blad, separator eller rörelsesystem kan ändra strömmens energi, profil, flöde, position eller övervakning. Jämför den installerade konfigurationen, inte bara komponentcertifikat.
Relevanta kontroller kan inkludera mekanisk installation, kalibrering eller verifiering, flödes- och tryckstabilitet, hjul- eller munstycksskick, rörelsenoggrannhet, larmfunktioner, giltiga mättnads- eller intensitetsresultat och täckningsgrad på representativ geometri. Välj underlag från konsekvensbedömningen och slutför arbetskraven.
Hur utvärderas medieändringar?
Mediematerial, specifikationsklass, storleksfördelning, hårdhet, form, tillverkningsväg och driftsbeteende kan påverka intensitet, ytråhet, skador och kontaminering. Ett leverantörscertifikat fastställer deklarerad överensstämmelse, inte likvärdighet för produktionsmixen.
Granska upphandlings- och kundrestriktioner, inkommande inspektion, överföring och rengöring, separatorinställningar, påfyllning och representativa processresultat. Förhindra blandade eller oidentifierade medier under övergången.
Varför kan fixtur- och programändringar ha stor inverkan?
En fixtur bestämmer delposition, kontakt, skuggning, infallsvinkel och repeterbarhet. Ett program bestämmer bana, hastighet, överlappning, sekvens och exponering. Små dimensions- eller kodändringar kan producera missade zoner eller oavsiktlig dubbelexponering även när Almenintensiteten är oförändrad.
Använd representativa delar eller surrogat för att verifiera behandlingsgränser, täckningsgrad, kontakter, övergångar och komponenttillstånd. En robottestkörning bekräftar kollisionsutrymme och banutförande, inte partikelpåverkan eller ytacceptans.

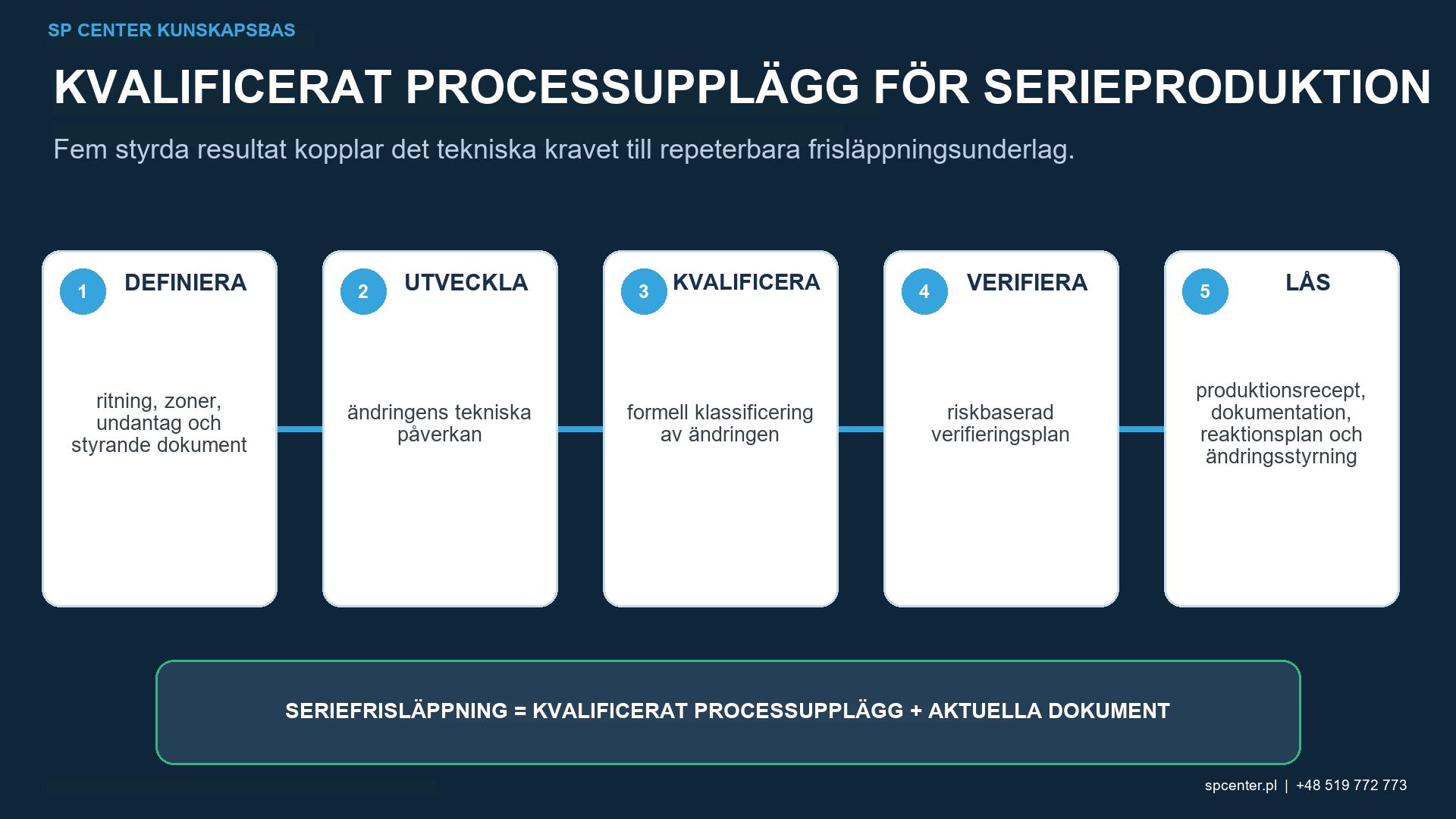

Vilket underlag avslutar ändringsbedömningen?
| Evidensfråga | Lämpliga underlag | Otillräckliga underlag ensamma |
|---|---|---|
| Är strömmen likvärdig? | Jämförbara giltiga mättnads- eller intensitetsresultat, flöde av kulpeningsmedium och profilbevis under kontrollerad uppställning | En Almenprovplåt eller matchande nominella börvärden |
| Är åtkomst likvärdig? | Täcknings- och exponeringsbevis på representativ geometri, inklusive fixturkontakter och övergångar | Torr robotbana eller visuell likhet hos fixturer |
| Bibehålls komponentintegriteten? | Yta, ytråhet, dimension, skada och renhet vid relevanta randvillkor | Strömöverensstämmelse utan komponentinspektion |
| Bibehålls applikationens prestanda? | Restspänningsdjup eller representativa underlag för utmattning och drift där påståendet är beroende av det | Restspänning på ytan vid en lämplig punktplats |
| Är övervakningen likvärdig? | Sensorplacering, område, kalibrering, skalning, korrelation, larm och verifiering av dataintegritet | Ett kalibreringscertifikat utan bedömning av installerat system |
| Är godkännande av godkännande godkänd? | Godkänd rapport, procedur- och programrevisioner, godkännande från kund eller konstruktionsmyndighet där så krävs | Framgångsrika försök innan erforderligt godkännande erhålls |
Tabell 3. Ström, åtkomst, komponent, applikation, övervakning och godkännandelikvärdighet är separata frågor.
Där utmattning eller restspänningskredit är en del av konstruktionsgrunden kan en förändring som påverkar energi, materialrespons, vinkel eller exponering kräva bekräftelse av restspänningsdjup eller representativ prestanda. En bekväm plan kupong kan inte automatiskt ersätta en kritisk hålkäl, borrning eller kant.
Hur kontrolleras oplanerade förändringar och påverkad produkt?
Om en förändring, felaktig komponent, förbikoppling av styrning, underhållsåtgärd eller annat onormalt tillstånd upptäcks efter bearbetning ska frisläppandet stoppas och det faktiska tillståndet och tillhörande dokumentation bevaras. Fastställ den senast verifierade godtagbara konfigurationen och spärra hela det potentiellt berörda intervallet; avgränsa inte intervallet av bekvämlighetsskäl.
Retrospektiv provning kan stödja ett behörigt beslut om fortsatt hantering men omvandlar inte obehörig produktion till en normal godkänd process. Korrigera systemet, slutför erforderlig kvalificering och erforderliga godkännanden och verifiera beredskapen innan arbetet återupptas.
Hur samverkar kundgodkännande och Nadcap-omfattning?
Intern omkvalificering, kundens leverantörsgodkännande eller process och Nadcap-ackrediteringsomfattning är separata. En tekniskt framgångsrik testning ger inte kundgodkännande. Nadcap-ackreditering certifierar inte produkten eller lägger automatiskt till en ny maskin-, anläggnings- eller processkonfiguration till den accepterade omfattningen.
För Nadcap-arbete, hämta de aktuella tillämpliga AC7117-kriterierna och tilläggen från PRI EAN och verifiera omfattningen av listan över kvalificerade tillverkare. Tillämpa avtalsenliga anmälnings- och godkännandeklausuler före användning.
Vad ska ändringspaketet innehålla?
- Ändringsbegäran, orsak, nuvarande tillstånd och föreslaget tillstånd.
- Krav- och godkännandematris, inklusive kund- och ackrediteringsåtgärder.
- Teknisk konsekvens- och riskbedömning med berörda underlagsnivåer.
- Kvalificeringsplan, säkra gränser, prover, acceptans- och stoppkriterier.
- Råda och sammanfattade resultat för ström, täckningsgrad och komponentacceptans.
- Avvikelser, misslyckade försök, avvecklingar och korrigerande åtgärder.
- Godkänd procedur, program, ritning, kontrollplan och utbildningsrevisioner.
- Ikraftträdandedatum, berörd produkt, frisläppningsbehörighet och bevarade dokumentation.
Håll misslyckade underlag och undantag synliga. En rapport som endast registrerar den lyckade slutliga inställningen kan inte visa hur den godkända gränsen fastställdes.
Vanliga frågor
Kräver varje underhållsåtgärd fullständig omkvalificering av kulpening?
Ingen universell regel gäller. Använd den godkända ändringsproceduren. Likvärdig restaurering kan behöva definierad verifiering, medan en ändring som utmanar den kvalificerade konfigurationen kan kräva fokuserad eller fullständig omkvalificering.
Är ett utbytesmunstycke en likvärdig ändring?
Endast när identitet, geometri, material, skick och installerad prestanda uppfyller den godkända ekvivalensdefinitionen. Munstycksposition och strömrespons kräver fortfarande den specificerade verifieringen före användning.
Kräver byte av medieleverantör alltid fullständig omkvalificering?
Inte automatiskt, men källa, material, klass, storlek, hårdhet, form, certifiering och driftsbeteende måste granskas enligt gällande specifikationer och kundregler.
Kan matchande Almenintensitet bevisa att två maskiner är ekvivalenta?
Nej. Det är en enda strömsrespons. Flöde av kulpeningsmedium, profil, åtkomst, täckningsgrad, yttillstånd, övervakning och eventuella applikationsbevis måste också bedömas.
Vad händer om en fixtur modifieras endast för att förbättra belastningen?
Granska klämmans placering, orientering, skuggning, övergång, upprepad positionering och skador. En liten fysisk förändring kan förändra den lokala exponeringen.
Fullbordar sensorkalibreringen omkvalificeringen efter sensorbyte?
Inte i sig själv. Verifiera område, placering, skalning, installerad korrelation, larmlogik, datainsamling och processutgångarna som påverkas av sensorn.
Vad händer om en icke godkänd ändring hittas efter produktionen?
Stoppa frisläppningen, bevara underlagen, identifiera det senast verifierade godtagbara tillståndet, spärra berörd produkt, bedöm den tekniska påverkan och inhämta behörigt beslut om fortsatt hantering före återstart.
Godkänner Nadcap-ackreditering en maskinändring?
Nej. Verifiera aktuella AC7117-kriterier, ackrediteringsomfattning, kundgodkännande och intern processkvalificering separat. Ackrediteringen frigör inte den ändrade processen eller produktpartiet.
Viktiga slutsatser
- Definiera den fullständiga kvalificeringsbaslinjen innan en ändring klassificeras.
- Använd inte ”mindre” eller ”likvärdig” utan objektiva likvärdighetskriterier.
- Välj dokumenterad granskning, restaureringsverifiering, fokuserad bekräftelse eller fullständig omkvalificering enligt påverkan.
- Håll ström, åtkomst, komponent, applikation och övervakningsbevis separata.
- Innehåll oplanerade ändringar från det senast verifierade acceptabla tillståndet.
- Erhåll interna, kund- och ackrediteringsgodkännanden oberoende av varandra.
Relaterade SP Center-guider
- Hur maskintillstånd påverkar processkvaliteten
- Kulpeningsfixturer
- Processfönster för kulpening
- Repeterbarhet för kulpening
Tekniska referenser
1. SAE AMS2430U: Kulpening, reviderad april 2018
2. SAE AMS2432E: Kulpening, datorövervakad, reviderad oktober 2022
3. SAE J2441_202511: Kulpening, stabiliserad november 2025
4. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
7. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
8. Institutet för prestandagranskning, granskning av ytförbättring, Nadcap-revisionskriterier
9. Performance Review Institute, PRI EAN och lista över kvalificerade tillverkare
Standardnotering: Ändringsklassificering, anmälan, godkännande och kvalificeringsomfattning måste följa de fullständiga kontrollerade kraven för jobbet. Denna guide ersätter inte kundens auktoritet.
