Před použitím klasifikujte technický dopad, zvolte poměrnou úroveň kvalifikace a získejte všechna potřebná interní, zákaznická a akreditační schválení.
Rekvalifikace kuličkování je nutná, pokud změna může zneplatnit doklady spojující schválenou konfiguraci s výsledky procesu a komponent. Reakcí není automaticky „nedělat nic“ nebo „opakovat celou kvalifikaci“. Řízené technické posouzení určuje, zda je zdokumentovaná kontrola, ověření obnovy, cílené potvrzení nebo úplná rekvalifikace odůvodněna podle výkresu, specifikace, požadavků zákazníka a systému kvality.
Co je základní kvalifikace?
Základní kvalifikace je více než jen model stroje a rozsah intenzity. Zahrnuje rodinu součástí a materiálů, identitu zařízení a princip dodávání, média, provozní mix, trysky nebo kola, pohyb, program, upínací přípravek, maskování, mapu ošetření, okno parametrů, monitorování, metody kontroly, limity součástí a aplikační doklady.
Změna zpochybňuje pouze doklady, které může ovlivnit, ale interakce jsou důležité. Výměna snímače průtoku může ovlivnit monitorování a rozhodnutí o alarmech; pohyb držáku trysky může ovlivnit geometrii proudu, pokrytí a odezvu povrchu; změna svorky upínacího přípravku může ovlivnit přístup a kumulativní expozici.
| Rodina změn | Potenciální dopad | Otázky k přezkoumání změn |
|---|---|---|
| Stroj nebo systém dodávání | Profil proudu, rychlost částic, stabilita proudění, přístup, alarmy a monitorování | Je stroj, tryska, kolo, přívod vzduchu, separátor, pohyb nebo regulátor stále v kvalifikované konfiguraci? |
| Médium | Energie nárazu, drsnost, přenos, lom, stabilita provozní směsi a kontaminace | Změnil se materiál, velikost, tvrdost, tvar, třída, zdroj nebo metoda doplňování? |
| Program nebo software | Dráha, expozice, překrytí, sběr dat, limity, alarmy a chování bypassu | Byla změněna logika, revize, škálování, mapování senzorů nebo chráněný přístup? |
| Upínací přípravek nebo maskování | Poloha, úhel, stínování, kontaktní značky, přechod a kumulativní expozice | Změnilo se umístění, orientace, upínání, materiál masky nebo postup změny polohy? |
| Rodina dílů nebo materiálů | Plastická odezva, tolerance poškození, přístup, deformace a přijetí | Je nová geometrie, slitina, tepelné zpracování, tvrdost nebo stav povrchu v rámci kvalifikované rodiny? |
| Inspekce nebo požadavek | Práh rozhodnutí, korelace, sledovatelnost a smluvní přijetí | Změnila se metoda, zařízení, vzorkování, posouzení pokrytí, specifikace nebo schválení zákazníkem? |
Tabulka 1. Klasifikace změn začíná mapováním modifikované položky na dotčený proces a doklady o komponentě.
Jak by měla být změna klasifikována?
Přesně popište aktuální a navrhovaný stav, včetně výrobce a čísla dílu, výkresů, revize softwaru, rozměrů, materiálů, rozsahu, tolerancí a instalace. „Ekvivalentní“, „vylepšené“ a „menší“ jsou závěry, které vyžadují kritéria a doklady, nikoli popisy změn.
Posuďte režimy selhání, ovlivněné výstupy, interagující proměnné, pokrytí předchozí kvalifikace, detekční kontroly, již zpracovaný produkt a požadované autority. Pokud doklady nejsou dostatečné, použijte konzervativnější cestu kvalifikace nebo si zajistěte kontrolované objasnění.

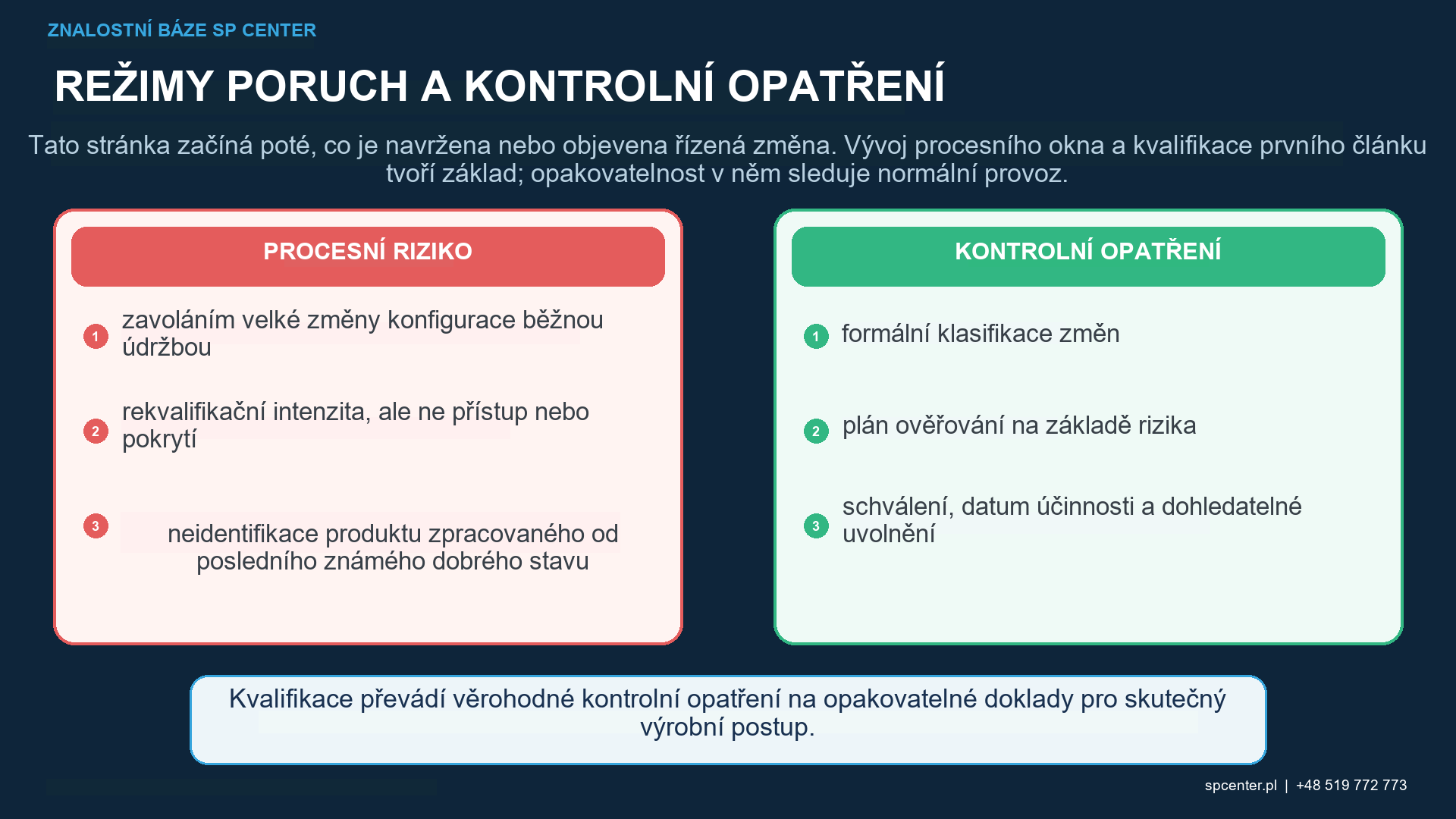

Jaké úrovně rekvalifikace jsou možné?
| Úroveň odezvy | Kdy to může být vhodné | Typické doklady |
|---|---|---|
| Zdokumentovaný přezkum | Administrativní revize bez technické změny nebo již schválená možnost v rámci základní linie | Porovnání revizí, kontrola použitelnosti a autorizované schválení |
| Ověření obnovy | Výměna nebo údržba zařízení do definovaného stavu | Identita a ekvivalence, ověření kalibrace nebo nastavení, záznam o údržbě a požadované kontroly před použitím |
| Cílené potvrzení | Omezená změna s pochopenými ovlivněnými výstupy a nezměněným širším základem aplikace | Posouzení rizik plus vybrané porovnání intenzity, pokrytí, média, povrchu, rozměrů nebo opakovatelnosti |
| Úplné rekvalifikace | Nový princip stroje, řada médií, hlavní geometrie dodávky nebo upínacího přípravku, rozšířený parametr nebo řada součástí nebo nedostatečné předchozí doklady | Nový kvalifikační plán, hraniční doklady, reprezentativní díly a všechna požadovaná schválení |
| Zamezení neplánovaných změn | Změna nebo abnormální stav zjištěný po výrobě | Zastavení, identifikace posledního ověřeného stavu, zadržení dotčeného produktu, rekonstrukce záznamů a získání rozhodnutí o dalším nakládání před obnovením výroby |
| Kontrola zákazníka nebo akreditace | Smlouva, schválený zdroj, rozsah nebo specifikace Nadcap vyžaduje externí zásah | Zdokumentované schválení zákazníkem a ověření aktuálního rozsahu odděleně od interní kvalifikace |
Tabulka 2. Úroveň kvalifikace se řídí technickým dopadem a uplatněnou autoritou, nikoli náklady nebo harmonogramem změny.
Řídící specifikace nebo zákazník může vyžadovat specifickou reakci, i když interní posouzení předpovídá nízké riziko. Naopak, nevymýšlejte univerzální požadavek na plnou rekvalifikaci, když kontrolovaná pravidla výslovně povolují ověřenou obnovu srovnatelných kvalit.
Jak se hodnotí změny stroje a dodávacího systému?
Přemístění stroje, větší oprava, aktualizace řídicího systému, nový přívod vzduchu, uspořádání hadice, tryska, kolo, lopatka, separátor nebo pohybový systém mohou změnit energii proudu, profil, průtok, polohu nebo monitorování. Porovnejte instalovanou konfiguraci, nejen certifikáty součástí.
Relevantní kontroly mohou zahrnovat mechanické nastavení, kalibraci nebo ověření, stabilitu průtoku a tlaku, stav kola nebo trysky, přesnost pohybu, funkce alarmu, platné výsledky saturace nebo intenzity a pokrytí reprezentativní geometrie. Vyberte doklady z posouzení dopadu a doplňte požadavky na zakázku.
Jak se hodnotí změny médií?
Materiál média, třída specifikace, distribuce velikosti, tvrdost, tvar, výrobní postup a provozní chování mohou ovlivnit intenzitu, drsnost, poškození a kontaminaci. Certifikát dodavatele prokazuje deklarovanou shodu, nikoli ekvivalenci provozního mixu výroby.
Prověřte omezení pro zadávání veřejných zakázek a zákazníky, vstupní kontrolu, přenos a čištění, nastavení separátoru, doplňování a reprezentativní výsledky procesu. Během přechodu zabraňte smíšeným nebo neidentifikovaným médiům.
Proč mohou mít změny upínacích přípravků a programu velký dopad?
Upínací přípravek určuje polohu dílu, kontakt, stínování, úhel dopadu a opakovatelnost. Program určuje dráhu, rychlost, překrytí, sekvenci a expozici. Malé rozměrové nebo kódové změny mohou způsobit vynechání zón nebo nezamýšlenou dvojitou expozici, i když se Almenova intenzita nezmění.
Použijte reprezentativní díly nebo náhrady k ověření hranic ošetření, pokrytí, kontaktů, přechodů a stavu součásti. Zkušební provoz robota potvrzuje odstranění kolizí a provedení dráhy, nikoli dopad částic nebo přijetí povrchu.
Které doklady uzavírají posouzení změny?
| Otázka dokladů | Vhodné doklady | Nedostatečné doklady samy o sobě |
|---|---|---|
| Je proud ekvivalentní? | Srovnatelné platné výsledky nasycení nebo intenzity, průtok média a doklady o profilu za řízeného nastavení | Jeden Almenův proužek nebo odpovídající nominální nastavené hodnoty |
| Je přístup ekvivalentní? | Doklady o pokrytí a expozici na reprezentativní geometrii, včetně kontaktů a přechodů upínacích přípravků | Dráha suchého robota nebo vizuální podobnost upínacích přípravků |
| Je zachována integrita součásti? | Výsledky zkoušek povrchu, drsnosti, rozměrů, poškození a čistoty za příslušných okrajových podmínek | Shoda proudu bez kontroly součásti |
| Je zachován výkon aplikace? | Hloubka zbytkového napětí nebo reprezentativní únava a provozní doklady, pokud na tom závisí tvrzení | Povrchové zbytkové napětí na jednom vhodném místě pro test |
| Je monitorování ekvivalentní? | Umístění senzoru, rozsah, kalibrace, škálování, korelace, alarm a ověření integrity dat | Kalibrační certifikát bez posouzení instalovaného systému |
| Je uvolnění autorizováno? | Schválená zpráva, revize postupu a programu, schválení zákazníkem nebo konstrukčním orgánem, pokud je vyžadováno | Úspěšné zkoušky před získáním požadovaného schválení |
Tabulka 3. Ekvivalence proudu, přístupu, komponenty, aplikace, monitorování a schválení jsou odlišné otázky.
Pokud je součástí návrhového základu únava materiálu nebo zbytkové napětí, může změna, která ovlivňuje energii, odezvu materiálu, úhel nebo expozici, vyžadovat hloubku zbytkového napětí nebo reprezentativní potvrzení výkonu. Pohodlný plochý kupón nemůže automaticky nahradit kritické zaoblení, otvor nebo hranu.
Jak se řídí neplánované změny a ovlivněný produkt?
Pokud se po zpracování zjistí změna, nesprávná součást, obejití řízení, zásah údržby nebo abnormální stav, zastavte uvolňování a zachovejte skutečný stav i záznamy. Určete poslední ověřenou přijatelnou konfiguraci a vymezte a zadržte celý potenciálně dotčený interval; jeho rozsah neurčujte podle toho, co je pohodlné.
Retrospektivní zkoušení může podpořit oprávněné rozhodnutí o dalším nakládání, ale nemění neoprávněnou výrobu na standardní schválený postup. Před obnovením výroby opravte systém, dokončete požadovanou kvalifikaci a schválení a ověřte připravenost.
Jak spolu interagují schválení zákazníka a rozsah Nadcap?
Interní rekvalifikace, schválení zdroje nebo procesu zákazníkem a rozsah akreditace Nadcap jsou oddělené. Technicky úspěšná zkušební verze neuděluje schválení zákazníkem. Akreditace Nadcap necertifikuje produkt ani automaticky nepřidává novou konfiguraci stroje, pracoviště nebo procesu do akceptovaného rozsahu.
Pro práci Nadcap si vyhledejte aktuální platná kritéria a doplňky AC7117 z PRI EAN a ověřte rozsah seznamu kvalifikovaných výrobců. Před použitím použijte smluvní doložky o oznámení a schválení.
Co by měl balíček změn obsahovat?
- Žádost o změnu, důvod, aktuální stav a navrhovaný stav.
- Matice požadavků a schválení, včetně akcí zákazníka a akreditace.
- Posouzení technického dopadu a rizik s dotčenými úrovněmi dokladů.
- Plán kvalifikace, bezpečné hranice, vzorky, kritéria přijetí a zastavení.
- Nezpracované a souhrnné výsledky pro proud, pokrytí a přijetí komponent.
- Odchylky, neúspěšné pokusy, rozhodnutí o dalším nakládání a nápravná opatření.
- Schválené revize postupu, programu, výkresu, kontrolního plánu a školení.
- Datum účinnosti, dotčený produkt, oprávnění k uvolnění a uchovávané záznamy.
Udržujte viditelné doklady o neúspěšných provedeních a výjimky. Zpráva, která zaznamenává pouze úspěšné konečné nastavení, nemůže prokázat, jak byla stanovena schválená hranice.
Často kladené otázky
Vyžaduje každá údržbářská akce úplnou rekvalifikaci kuličkování?
Neplatí žádné univerzální pravidlo. Použijte schválený postup změny. Obnova na stejné úrovni může vyžadovat definované ověření, zatímco změna, která zpochybňuje kvalifikovanou konfiguraci, může vyžadovat cílenou nebo úplnou rekvalifikaci.
Je náhradní tryska změnou na stejné úrovni?
Pouze tehdy, když identita, geometrie, materiál, stav a instalovaný výkon splňují schválenou definici ekvivalence. Poloha trysky a odezva proudu stále vyžadují specifikované ověření před použitím.
Vyžaduje změna dodavatele média vždy úplnou rekvalifikaci?
Ne automaticky, ale zdroj, materiál, třída, velikost, tvrdost, tvar, certifikace a provozní chování musí být přezkoumány podle platných specifikací a pravidel zákazníka.
Může shoda Almenovy intenzity prokázat, že dva stroje jsou ekvivalentní?
Ne. Je to odezva jednoho proudu. Je nutné také posoudit tok média, profil, přístup, pokrytí, stav povrchu, monitorování a veškeré doklady o aplikaci.
Co když je přípravek upraven pouze za účelem zlepšení zatížení?
Zkontrolujte umístění, orientaci, stínování, přechod, opakované umístění a poškození svěrky. Malá fyzická změna může změnit lokální expozici.
Dokončuje kalibrace senzoru rekvalifikaci po výměně senzoru?
Ne sama o sobě. Ověřte rozsah, umístění, škálování, instalovanou korelaci, logiku alarmů, sběr dat a procesní výstupy ovlivněné senzorem.
Co se stane, když se po výrobě zjistí neschválená změna?
Zastavte uvolnění, uchovejte doklady, identifikujte poslední ověřený přijatelný stav, izolujte dotčený produkt, posouďte technický dopad a před obnovením zajistěte oprávněné rozhodnutí o dalším nakládání.
Schvaluje akreditace Nadcap změnu stroje?
Ne. Ověřte samostatně aktuální kritéria AC7117, rozsah akreditace, schválení zákazníkem a interní kvalifikaci procesu. Akreditace neuvolňuje změněný proces ani šarži produktu.
Klíčové poznatky
- Před klasifikací změny definujte kompletní základní linii kvalifikace.
- Nepoužívejte „menší“ nebo „podobné“ bez objektivních kritérií ekvivalence.
- Podle dopadu zvolte zdokumentovanou kontrolu, ověření obnovy, cílené potvrzení nebo úplnou rekvalifikaci.
- Udržujte oddělené doklady o toku, přístupu, komponentě, aplikaci a monitorování.
- Zahrňte neplánované změny od posledního ověřeného přijatelného stavu.
- Získejte nezávisle interní, zákaznické a akreditační schválení.
Související průvodci SP Center
- Jak stav stroje ovlivňuje kvalitu procesu
- Přípravky pro kuličkování
- Okno procesu kuličkování
- Opakovatelnost kuličkování
Technické reference
1. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
2. SAE AMS2432E: Počítačem monitorované kuličkování, revize z října 2022
3. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
4. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
5. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
6. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
7. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
8. Performance Review Institute, kontrola kritérií auditu Nadcap pro vylepšení povrchu
9. Performance Review Institute, PRI EAN a seznam kvalifikovaných výrobců
Poznámka k normě: Klasifikace změn, oznámení, schválení a rozsah kvalifikace musí splňovat kompletní kontrolované požadavky pro danou zakázku. Tato příručka nenahrazuje oprávnění zákazníka.
