Používejte řízené vztažné body, omezení, přístup k proudu, maskování a pohyb, aby každý výrobní díl opakoval kvalifikovanou prezentaci bez stínování nebo poškození kontaktem.
Upínací přípravek pro kuličkování je součástí konfigurace procesu, nikoli pouze držákem. Určuje polohu a orientaci dílu, reaguje na proudové a setrvačné síly, vytváří nebo brání přístupu, nese maskování a často zajišťuje rotaci nebo indexování. Zdánlivě malá změna v upínacím bodě, vztažném bodě, spojení nebo středové ose může změnit prodlevu, překrytí, pokrytí a riziko poškození.
Co musí upínací přípravek pro kuličkování ovládat?
Upínací přípravek musí lokalizovat správnou revizi dílu v opakovatelném souřadnicovém systému a udržovat zóny ošetření v rámci kvalifikované obálky proudu. Zároveň musí chránit vyloučené povrchy, zabránit poškrábání a promáčknutí a umožnit vkládání, čištění a kontrolu bez skrytých pastí médií.
| Funkce upínacího přípravku | Způsob selhání | Odezva návrhu nebo řízení |
|---|---|---|
| Vyhledejte součástku | Nesprávná axiální, radiální nebo úhlová poloha | Použijte definované vztažné body, pozitivní dorazy, bezchybnou orientaci a ověření nastavení |
| Držte proti silám proudu | Pohyb, vibrace nebo ztráta synchronizace | Zajistěte dostatečné uchycení bez deformace nebo značení kritických povrchů |
| Odkryjte zóny ošetření | Upínání nebo stíny tělesa jako kritický prvek | Modelujte a ověřte obálku proudu; Používejte změnu orientace nebo vícenásobné průchody, kde je to schváleno |
| Chraňte vyloučené zóny | Přestřik se dostane k usazení, těsnění, závitu nebo přesnému povrchu | Integrujte kvalifikované maskování a ověřte opakovatelnost hranic |
| Zajistěte řízený pohyb | Házivost, nevyváženost, prokluz nebo vůle mění dobu setrvání proudu a překrytí stop | Řízení středové osy, rozhraní pohonu, rychlosti, fáze a limitů stavu |
| Odolnost při opakovaném použití | Prezentace změn opotřebení, deformace, kontaminace nebo hromadění média | Definujte kritéria čištění, kontroly, údržby a výměny |
Tabulka 1. Návrh upínacího přípravku propojuje umístění dílu, přístup, maskování, pohyb a řízení stavu.
Jak by měly být vybrány vztažné body a orientace?
Pokud je to možné, používejte funkční nebo výrobní vztažné body definované řízenými technickými daty. Schéma umístění by mělo omezovat potřebné stupně volnosti, aniž by to příliš omezovalo tenký nebo na deformaci citlivý díl. Pozitivní dorazy a asymetrické nebo klíčované prvky mohou zabránit obrácenému zatížení.
Ověření nastavení by mělo být dostatečně jednoduché, aby bylo možné provést každou dávku, a dostatečně robustní, aby detekovalo nesprávný díl, revizi, distanční vložku, svorku, program nebo orientaci. Fotografie může podpořit pracovní instrukci, ale neměla by nahrazovat měřitelné nebo bezchybné kontroly tam, kde je riziko vyžaduje.

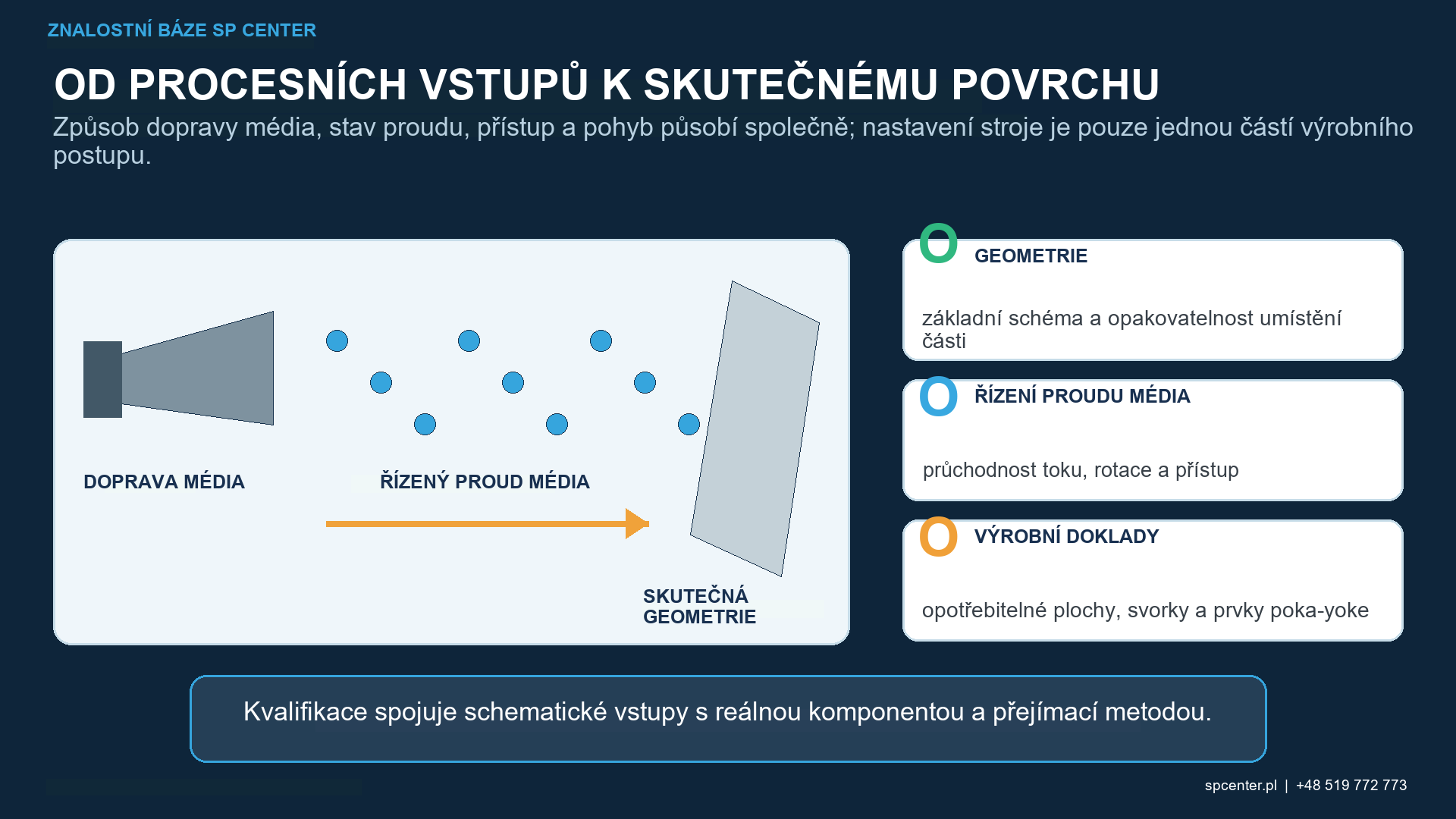

Jak se zabraňuje stínování a přestřiku?
Každá svorka, podpěra, hnací prvek a maska zabírají část obálky proudu. Kontrola přístupu by měla zahrnovat počátek trysky nebo kola, stopu, úhel dopadu, odstup, pohyb dílu a odraz. Jasný pohled v jedné statické poloze se může během otáčení nebo indexování stále stát stínem.
Pokud se podpora dotýká specifikované ošetřovací zóny, může kvalifikovaný procesní postup vyžadovat změnu orientace nebo více poloh. Sekvence musí dosáhnout požadovaného pokrytí v původní kontaktní oblasti bez nepřijatelné kumulativní expozice jinde. Neformální pohyb svěrky během výroby není kontrolovanou metodou.

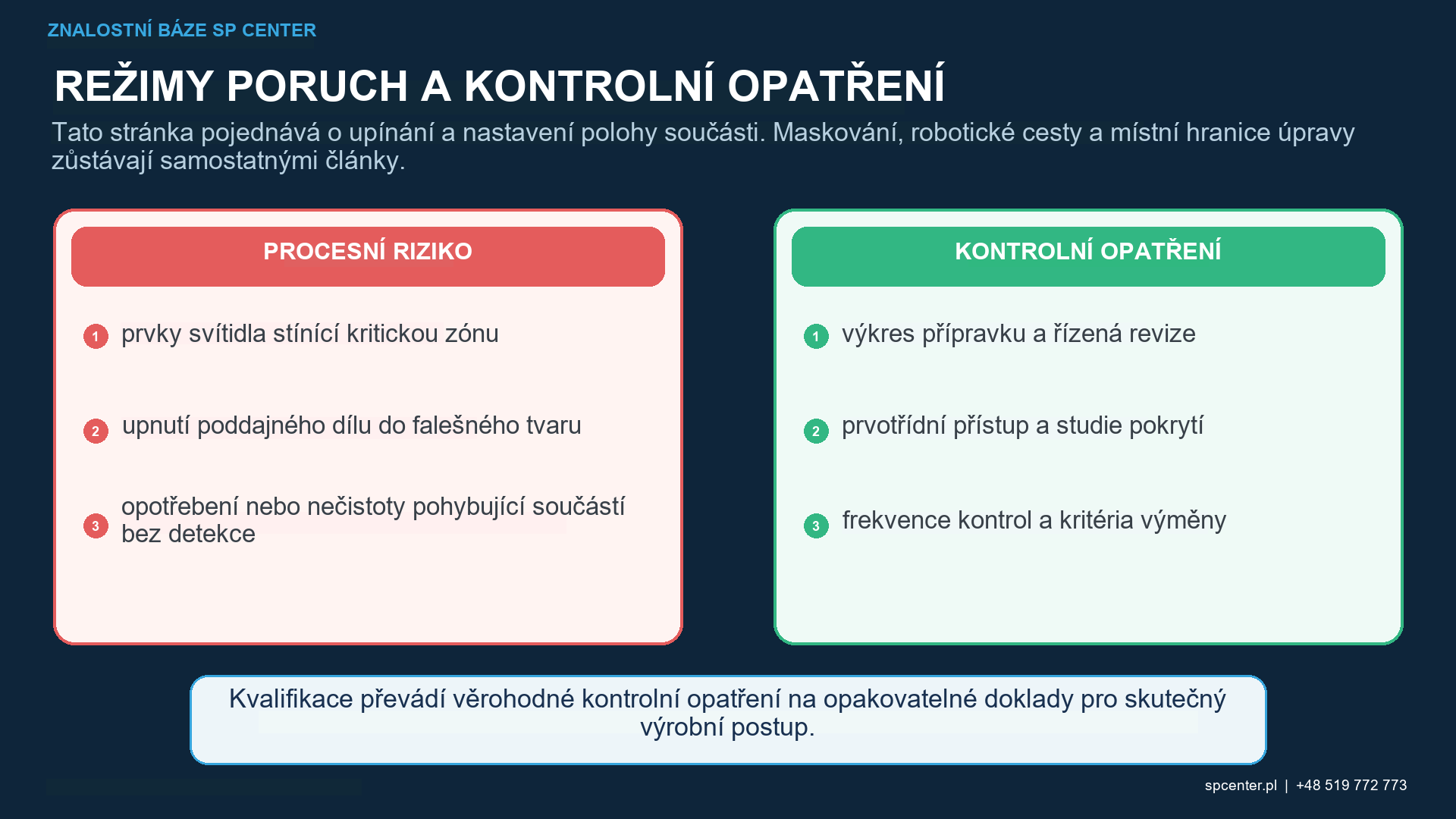

Co se změní, když se upínací přípravek otáčí nebo indexuje?
Rotační upínací přípravky přidávají ovládání středové osy, házivost, vyvážení, momentu pohonu, prokluzu, vůle, fáze a rychlosti. Hmotnost a těžiště dílu ovlivňují zadržení a vibrace. Upínací přípravek musí udržovat součást stabilní při zrychlení, konstantní rychlosti, reverzaci a zastavení.
Indexovací upínací přípravky potřebují jednoznačné polohy a potvrzení, že každá poloha byla dokončena. Identifikátory programu a upínacího přípravku by měly zabránit tomu, aby správný díl prošel nesprávnou dráhou pohybu.
Jak se vybírají materiály upínacích přípravků a kontaktní plochy?
Materiál upínacího přípravku musí odolat opakovaným nárazům, čištění a manipulaci bez nadměrného opotřebení, deformace nebo nekompatibilního přenosu. Kontaktní plochy by neměly poškrábat ani promáčknout součást. Povlaky, elastomery, pásky a obětní vložky vyžadují zdokumentovaná pravidla kompatibility a výměny.
Média a nečistoty se mohou hromadit za podpěrami nebo uvnitř prvků pohonu. Konstrukce by měla umožňovat kontrolu a čištění a zabránit uvolnění zachyceného média na pozdější součást. Pokud opotřebení upínacího přípravku může kontaminovat citlivou slitinu nebo mazací systém, je nutné toto riziko explicitně řešit.

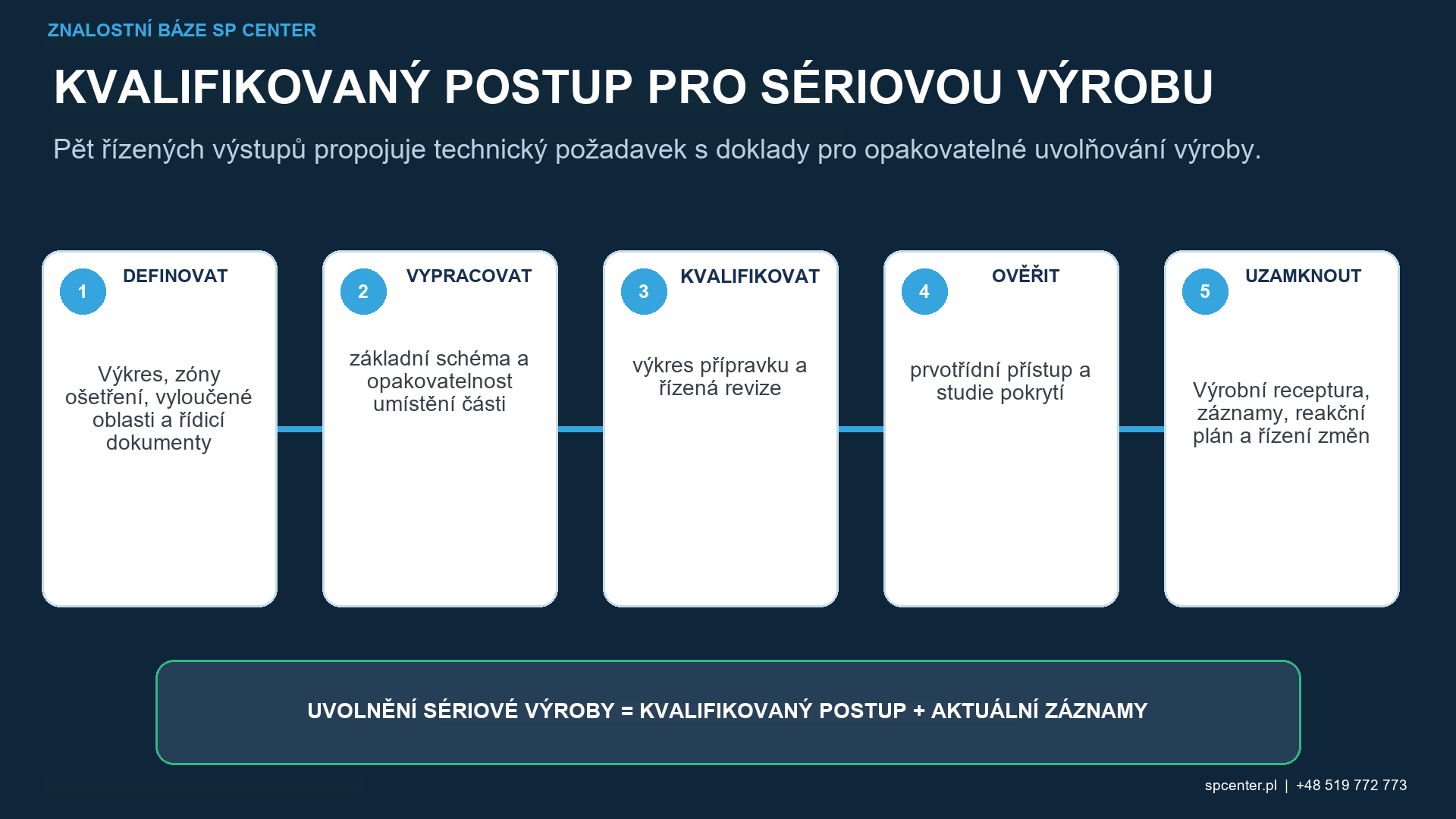

Které doklady podporují kvalifikaci upínacího přípravku a jeho použití ve výrobě?
| Ověřovací vrstva | Typické doklady | Co to samo o sobě nedokazuje |
|---|---|---|
| Kontrola návrhu | Kontrola výkresu, schématu vztažných bodů, přístupu k proudu a maskování | Vyrobený přípravek odpovídá návrhu nebo zůstává neopotřebovaný |
| Přijetí přípravku | Kontroly identity, rozměrů, házivost, zarovnání, vyvážení a funkčnosti | Kompletní pokrytí součásti za výrobního pohybu |
| Ověření nastavení | Správná revize dílu, orientace, upínací prvky, program a nástroje | Proud média pro kuličkování splňuje aktuální požadavky na intenzitu |
| Ověření procesu | Almenova intenzita, saturace a monitorované procesní vstupy | Přípravek odhaluje každou specifikovanou zónu součásti |
| Součást inspekce | Pokrytí, poškození, hranice maskování, rozměry a čistota | Budoucí nastavení zůstanou identická bez ovládání upínacích zařízení |
| Údržba a sledovatelnost | Počet použití, stav kontroly, opravy, kalibrace a propojení dávek | Změna návrhu je technicky ekvivalentní bez kontroly |
Tabulka 2. Záměr návrhu, stav konstrukce, nastavení, řízení procesu, přijetí komponenty a údržba zůstávají oddělenými kontrolami.
Které změny vyžadují kontrolu nebo rekvalifikaci?
- Změna vztažného bodu, lokátoru, svorky, distanční vložky, masky, spojky nebo hnacího prvku.
- Změna materiálu, povlaku, tuhosti nebo kontaktní vložky upínacího přípravku.
- Změna hmotnosti dílu, geometrie, těžiště nebo hranice ošetření.
- Změna trysky, kola, dráhy robota, odstupu, úhlu, rychlosti, fáze nebo indexovací sekvence.
- Oprava obnovuje geometrii neschválenou metodou nebo mění kritické rozměry.
- Je zjištěno opotřebení, házivost, nevyváženost, prokluz, stínování nebo opakující se odchylka pokrytí.
Zadržte dotčený výrobek od posledního ověřeného přijatelného stavu upínacího přípravku. Zachovejte záznamy o přípravku, nastavení, programu a kontrole a posuďte, zda se mohla změnit intenzita, pokrytí, stav povrchu nebo rozměry.
Co by měl definovat požadavek na návrh upínacího přípravku?
| Požadovaný vstup | Proč je to důležité | Zamezení riziku |
|---|---|---|
| Řízený výkres součásti a jeho revize | Definuje vztažné body, zóny, tolerance a omezení manipulace | Upínací přípravek je navržen s ohledem na zastaralou nebo neúplnou geometrii |
| Hmotnost dílu, těžiště a orientace výroby | Podporuje bezpečný pohon, vyvážení a udržení | Rotace se stává nestabilní nebo díl prokluzuje |
| Zdroj proudu a obálka pohybu | Definuje přístup k trysce nebo kolu, meze odstupu a kolize | Upínací přípravek blokuje kvalifikovaný proud |
| Mapa ošetření, vyloučení a přechodů | Lokalizuje upínací prvky a maskování mimo kritické zóny | Kontakt nebo přestřik poškozuje funkční povrch |
| Způsob nakládání a počet cyklů | Řídí opakovatelnost, ergonomii a míru opotřebení | Manuální variace nebo interval údržby jsou ignorovány |
| Oprávnění ke kontrole a změně | Definuje přijetí, uvolnění, opravu a rekvalifikaci | Do výroby vstupuje nedokumentovaná modifikace upínacího přípravku |
Tabulka 3. Vývoj upínacího přípravku potřebuje skutečný díl, vybavení a rozsah přijetí, nejen obecný název součásti.
Definuje také identifikaci, skladování, manipulaci, čištění, frekvenci kontrol, vlastnictví údržby, strategii náhradních dílů a uchovávání záznamů. Pro každý výrobní upínací přípravek a kritickou břitovou destičku by měl existovat řízený výkres a revize.
Často kladené otázky
Je upínací přípravek pro kuličkování součástí kvalifikačního procesu?
Ano. Řídí polohu dílu, přístup, pohyb a maskování. Změna upínacího přípravku může změnit kvalifikovaný vztah a vyžaduje zdokumentované přezkoumání.
Lze jeden upínací přípravek použít pro skupinu součástí?
Pouze tehdy, když schválená definice a kvalifikace skupiny pokrývají rozměrový a funkční rozsah, včetně nejhoršího přístupu, hmotnosti, vyvážení a hranice ošetření.
Může se upínací přípravek dotknout povrchu, který musí být kuličkovaný?
Pouze schválenou vícepolohovou nebo jinou kvalifikovanou cestou, která dosáhne a ověří požadované pokrytí bez poškození povrchu.
Dokazuje dobrý výsledek Almenova testu, že je upínací přípravek správný?
Ne. Intenzita ověřuje proud v testovaném uspořádání. Umístění upínacího přípravku, přístup, pohyb a pokrytí součásti zůstávají oddělené.
Jak by mělo být řízeno opotřebení upínacího přípravku?
Identifikujte kritické rozměry a povrchy, stanovte frekvenci kontrol a čištění, definujte limity pro přijetí a výměnu a zaznamenejte opravy nebo změny.
Může materiál upínacího přípravku kontaminovat díl nebo médium?
Ano. Částice opotřebení, produkty koroze, povlaky a přenášená média mohou být nekompatibilní. Výběr materiálu a čištění patří do posouzení rizik.
Kdy oprava upínacího přípravku vyžaduje rekvalifikaci?
Kdy může dojít ke změně umístění, přístupu, maskování, pohybu, vyvážení, tuhosti, interakce materiálů nebo jakéhokoli jiného kvalifikovaného vztahu k procesu.
Jaké informace jsou potřeba k návrhu upínacího přípravku?
Poskytněte řízený model a výkres, vztažné body, zóny, hmotnost dílu, limity manipulace, obálku zařízení a pohybu, množství výroby a požadavky na přijetí.
Klíčové poznatky
- Považujte upínací přípravek za součást kvalifikované konfigurace procesu.
- Používejte řízené vztažné body a orientaci bez chyb pro každou revizi dílu.
- Ověřte přístup k proudu v celém pohybu, nejen statickým pohledem.
- Říďte házivost, vyvážení, spojení a prokluz rotujícího upínacího přípravku.
- Definujte limity opotřebení, čištění, oprav a výměny.
- Udržujte ověření intenzity, přijetí upínacího přípravku a pokrytí součásti oddělené.
Související průvodci SP Center
- Lokalizované kuličkování
- Maskování pro kuličkování
- Kuličkování otvorů a vnitřních povrchů
- Robotické kuličkování
Technické reference
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE AMS2432E: Počítačem monitorované kuličkování, revize z října 2022
4. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
5. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
6. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
7. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normě: Používejte kompletní revize odkazované výkresem, smlouvou a přenesenými požadavky zákazníka. Návrh upínacího přípravku a jeho oprávnění ke změnám zůstávají specifické pro danou aplikaci.
