Definujte ošetření, přechodové a vylučovací zóny, poté kvalifikujte opotřebení masky, polohu upínacího prvku, přístup k proudu, lokální pohyb a kontrolu hranic
Lokální kuličkování ošetřuje pouze oblasti součásti vymezené výkresem; sousední oblasti jsou chráněny nebo je na nich povolen pouze schválený přechod. Technickým úkolem není jen zmenšit ošetřovanou plochu. Skutečná hranice závisí na poloze a opotřebení masky, rozptylu média, úhlu proudu, vzdálenosti, ustavení přípravku a pohybu. Řízený lokální proces proto musí samostatně prokázat intenzitu, stupeň pokrytí, polohu hranice a ochranu vyloučených povrchů.
Co musí výkres definovat?
| Vstupní výkres | Proč je to důležité | Vysvětlení, pokud chybí |
|---|---|---|
| Zóna ošetření a vztažný bod | Určuje polohu požadovaného kuličkovaného povrchu | Získává kótované hranice od konstrukčního orgánu |
| Vyloučená zóna | Chrání závity, uložení, těsnicí plochy, povlaky nebo jiné citlivé prvky | Definuje, zda platí nulová dokladní hodnota nárazu nebo tolerovaný přechod |
| Tolerance hranic | Umožňuje kontrolu skutečné masky a variace proudu | Nevytvářet vnitřní toleranci bez schválení |
| Požadavek na přechod nebo prolnutí | Řídí, zda je vyžadována postupná změna expozice | Nepředpokládá každou hranici musí být ostrý nebo pozvolný |
| Intenzita a pokrytí | Definuje samostatné výsledky akceptace procesu a povrchu | Uvádí označení pásu, definici pokrytí a příslušné metody |
| Povrchové a rozměrové limity | Zabraňuje poškození sousední funkce lokalizovaným postupem | Identifikuje drsnost, deformaci, čistotu nebo jiné odkazované kontroly |
Tabulka 1. Dodavatel převádí data řízených komponent na nástroje a pohyb; nevymýšlí funkční hranici.
Hranice umístěná na vysoce namáhaném přechodu může vyžadovat kontrolu návrhu, ale to neznamená, že každá ostrá hranice je zakázána. Orgán pro návrh nebo opravy rozhoduje, kde ošetření začíná a končí a zda je vyžadován přechodový pás.

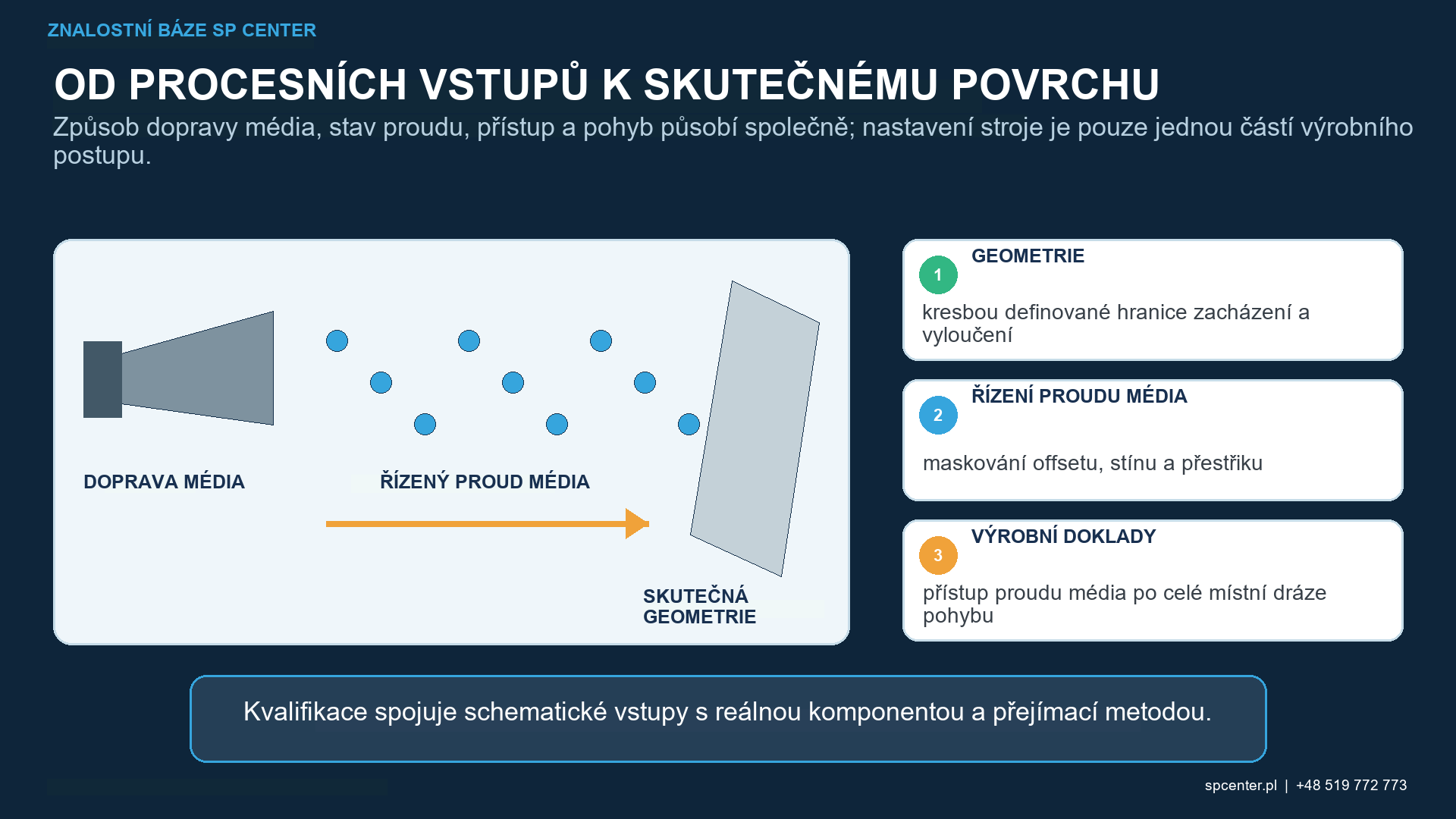

Jak masky mění skutečně ošetřenou oblast?
Maska blokuje přímý náraz, ale také vrhá stín do nominální zóny ošetření. Rozptýlené částice se mohou šířit za okraj masky. Tloušťka, tvar okraje, mezera, uchycení, eroze a odraz proto ovlivňují jak nedostatečné pokrytí, tak i nezamýšlené nárazy.
Kvalifikujte materiál masky z hlediska trvanlivosti, rizika kontaminace a odstranění. Definujte jeho odkaz na vztažné body součástí a jeho limit pro kontrolu nebo výměnu. „Nalepení pásky na linii“ není opakovatelný výrobní pokyn, pokud není řízen materiál, metoda a tolerance.
Které proměnné zařízení a pohybu řídí hranici?
| Řídicí prvek | Kvalifikační otázka | Sériová kontrola |
|---|---|---|
| Maska | Přežije materiál, tloušťka a okraj expozici bez kontaminace nebo pohybu? | Identita, poloha, stav a schválená mez opotřebení |
| Upínací přípravek a vztažné body | Opakuje se součást vzhledem k masce a proudu? | Správné upínací přípravek, usazení, upínání a potvrzení polohy |
| Vzor trysky nebo kola | Dosahuje kvalifikovaná stopa všech požadovaných lokálních prvků? | Konfigurace, odstup, orientace a fyzický stav |
| Naprogramovaný pohyb | Jsou rychlost, dráha, překrytí, indexování a směr reprezentativní? | Schválená revize programu a dokončení cyklu |
| Dodávání média | Jsou intenzita a stopa stabilní po celé lokální dráze? | Stav pracovního média, průtok a příslušné parametry zařízení |
| Inspekce | Lze rozlišit středové, okrajové, přechodové a vyloučené zóny? | Schválená metoda pokrytí a hranic s požadovanými záznamy |
Tabulka 2. Hranice je propojený výstup umístění součásti, ochrany, proudu média a naprogramované expozice.
U pneumatické postupu může vzdálenost trysky a úhel změnit stopu a stín. U postupu kola je rozhodující poloha součásti vzhledem k rozptylu. Tyto dvě metody nejsou automaticky zaměnitelné. Nastavení výroby musí odpovídat kvalifikované konfiguraci.
Jak se lokálně ověřuje intenzita a pokrytí?
K ověření standardizovaného stavu intenzity v definovaných reprezentativních pozicích použijte příslušnou metodu Almenova proužku, držáku a saturace. To neprokazuje přístup nebo pokrytí na skrytém lokálním prvku.
Pokrytí se posuzuje na specifikovaném povrchu součásti. Prozkoumejte střed, nejméně přístupný prvek, hranici a jakýkoli požadovaný přechod. Nepřímá fluorescenční nebo stopovací metoda vyžaduje schválení, kvalifikaci a korelaci s příslušným přímým akceptačním základem.
Jak se zaznamenává hranice?
Plán uvádí podklad, metodu měření nebo pozorování, zvětšení a osvětlení, kde je to relevantní, odběr vzorků, toleranci akceptace, formu záznamu a autoritu. Fotografie nebo mapované souřadnice jsou užitečné pouze tehdy, když jsou vyžadovány a sledovatelné; nejsou univerzální náhradou za metodu definovanou výkresem.
Pokud je zbytkové napětí nebo gradient drsnosti v blízkosti hranice problémem návrhu, kvalifikujte tuto reakci vhodnou metodou. Samotné pokrytí nemůže kvantifikovat velikost nebo hloubku zbytkového napětí.

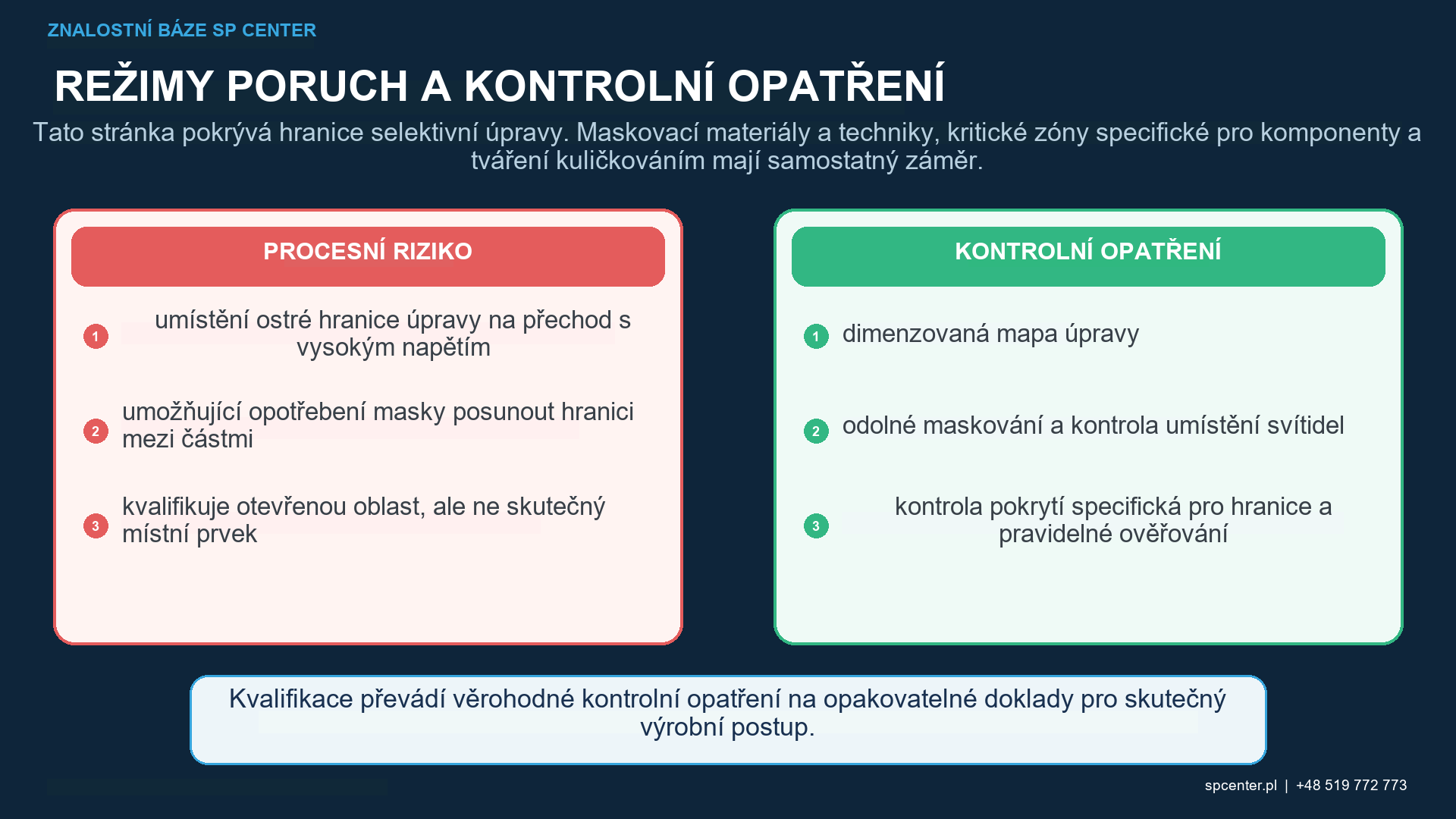

Které neshody vyžadují zadržení?
| Pozorovaný výsledek | Možná příčina | Řízená odezva |
|---|---|---|
| Nedostatečné pokrytí poblíž okraje masky | Stín masky, nepříznivý úhel nebo nedostatečné překrytí dráhy | Zachycení a kontrola přístupu, dráhy a kvalifikovaného odsazení masky |
| Dopady za hranicí vyloučení | Mezera masky, opotřebení, pohyb nebo rozptýlené médium | Zkontrolujte citlivý povrch a obnovte schválený stav maskování |
| Pohyby hranic mezi díly | Opotřebení vztažného bodu, usazení, upnutí nebo masky je nestabilní | Zastavte výrobu a ověřte schopnost upínacího přípravku a dotčené šarže |
| Správná intenzita, ale špatné lokální pokrytí | Umístění Almen nepředstavuje přístup ke komponentě | Přidejte doklady o přístupu a pokrytí specifických komponent |
| Zbytky masky nebo zažraný cizí materiál | Nekompatibilní maska nebo čisticí postup | Použijte schválený materiál a rozhodnutí o dalším nakládání kontaminace |
| Opakovaná expozice navržena jako korekce | Lokální kumulativní expozice není známa | Získejte explicitní oprávnění k přepracování a obnovený plán přijetí |
Tabulka 3. Před zvážením další expozice je vyšetřeno selhání hranice.
Identifikujte šarže zpracované od poslední přijatelné kontroly masky, přípravku a programu. Zachovejte skutečnou masku, nastavení, alarmy a doklady o kontrole. Uvolnění vyžaduje příslušné technická rozhodnutí nebo rozhodnutí zákazníka o dalším nakládání, pokud může být ovlivněna funkční zóna nebo vyloučený povrch.

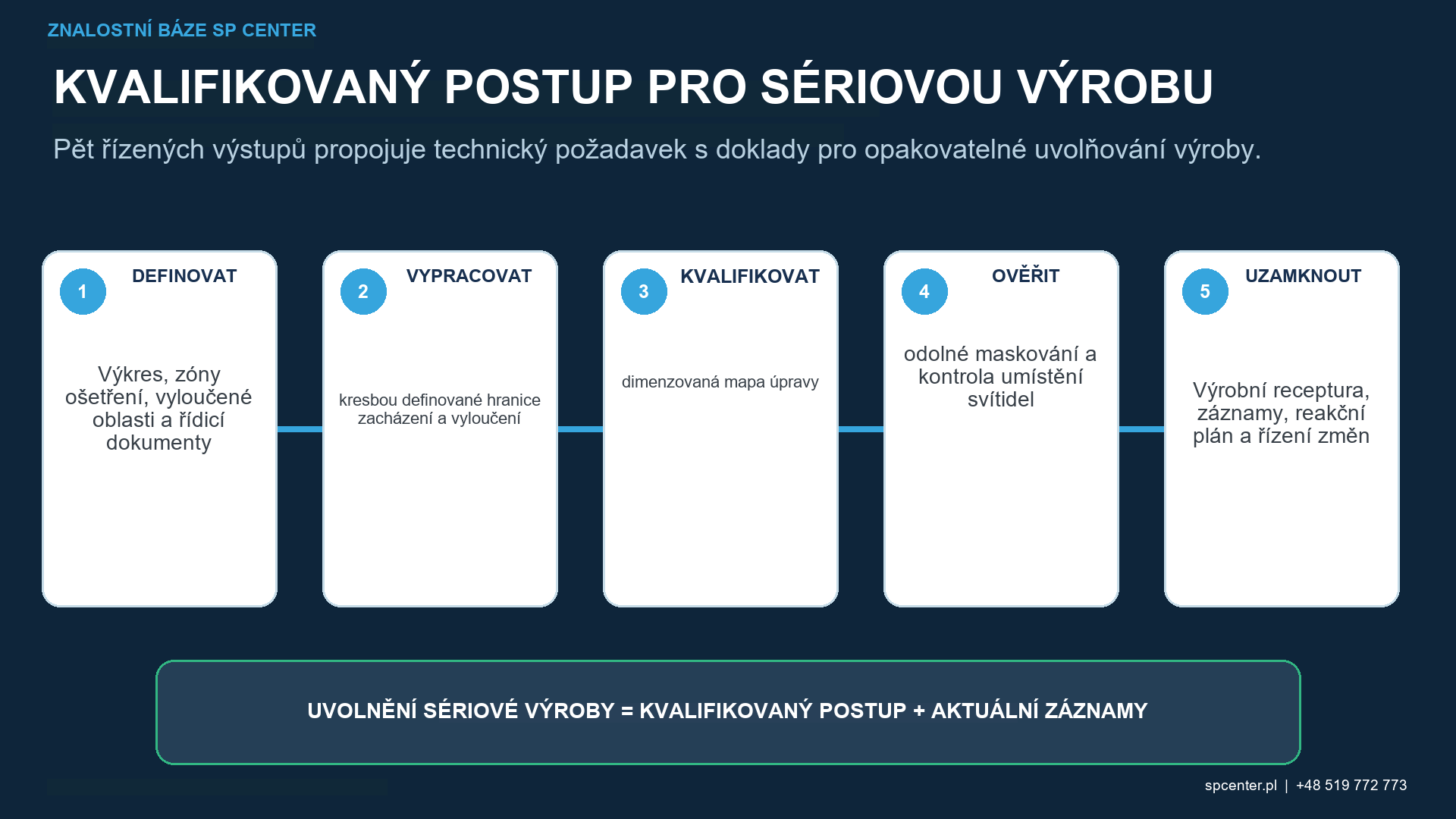

Jak je kvalifikována lokalizovaná cesta?
- Zmrazte výkres, mapu ošetření, standardy a přenesené požadavky zákazníka.
- Vyberte zařízení, média, upínací přípravky, masku a geometrii součásti reprezentativní pro výrobu.
- Zkontrolujte nejméně přístupnou požadovanou zónu a nejcitlivější hranici vyloučení.
- Ověřte standardizovanou intenzitu a pokrytí specifické pro danou součást jako samostatné výstupy.
- Potvrďte povrch, rozměry, čistotu a přechodovou odezvu při aktivaci.
- Schválení konfigurace, sériových kontrol, limitů opotřebení, záznamů a spouštěčů změn.
Změny materiálu masky, tloušťky, vztažné hodnoty nebo limitu opotřebení mohou být stejně významné jako změna trysky nebo programu. Před obnovením výroby vyhodnoťte dopad.
Co by měla obsahovat žádost o nabídku (RFQ)?
Zajistěte revizi dílů a výkresů, materiálové a tepelné zpracování, vstupní povrch, dimenzované zpracování, přechodové a vylučovací zóny, použité normy, označení intenzity a pásu, definici pokrytí, limity povrchu a rozměrů, množství, logiku šarže a požadované záznamy. Pokud nelze jednoznačně popsat geometrii hranic, zahrňte CAD nebo označený výkres.
SP Center může posoudit proveditelnost a navrhnout nástroje a doklady o řízení procesu. Chybějící funkční hranice nebo oprávnění k přijetí musí objasnit odpovědný konstruktér nebo organizace zákazníka.
Často kladené otázky
Co je lokalizované kuličkování?
Jedná se o řízené kuličkování oblastí definovaných výkresem, zatímco sousední zóny jsou vyloučeny nebo obdrží pouze schválený přechod. Stále vyžaduje kvalifikovanou intenzitu, pokrytí, média, zařízení, pohyb a záznamy.
Je lokalizované kuličkování totéž co ruční bodové kuličkování?
Ne. Označení „lokální“ popisuje ošetřovanou oblast, nikoli automaticky schválený způsob provedení. Ruční kuličkování nebo jiný postup je přípustný pouze tehdy, dovolují-li jej řídicí požadavky a kvalifikace.
Musí být hranice úpravy vždy ostrá?
Ne. Orgán pro projektování nebo opravy definuje hranici a jakýkoli přechod nebo toleranci. Dodavatel by neměl vymýšlet ostrou hranu nebo přechod tam, kde kontrolovaná data mlčí.
Jak se hranice kontroluje?
Použijte schválenou metodu a výkresové údaje k posouzení požadovaných, přechodových a vyloučených zón. Přímé vizuální, zvětšené, fotografické nebo kvalifikované stopovací doklady lze použít pouze v souladu s regulačním plánem.
Prokazuje Almenův proužek, že je lokalizovaná oblast pokryta?
Ne. Almenova intenzita charakterizuje standardizovaný proud v definovaném testovacím místě. Přístup ke komponentám, pokrytí a poloha hranice vyžadují samostatné doklady.
Může samotný proužek definovat proces?
Ne. Maska je jeden kontrolní prvek. Její materiál, tloušťka, poloha, opotřebení, uchycení, chování při kontaminaci, vztah k upínacím prvkům a stín proudu musí být kvalifikovány.
Kdy je nutná rekvalifikace?
Posuďte změny mapy ošetření, geometrie součásti, masky, upínacího prvku, stroje, trysky nebo kola, média, programu, pohybu, zatížení, kontrolní metody nebo sekvence povrchu z hlediska jejich vlivu na kvalifikovanou hranici a výsledky.
Jaké informace jsou vyžadovány pro cenovou nabídku?
Poskytněte kontrolovaný výkres s údaji o podkladech, ošetření, přechodových a vylučovacích zónách, materiálu a tepelném ošetření, stavu povrchu, intenzitě, pokrytí, povrchových a rozměrových limitech, normách, množství a požadovaných záznamech.
Klíčové poznatky
- Lokalizované kuličkování je definováno kontrolovaným ošetřením a vylučovacími zónami, nikoli náhodnou bodovou operací.
- Stín masky a rozptýlená média mohou posouvat skutečnou hranici v opačných směrech.
- Vztažný bod upínacího přípravku, stopa proudu a pohyb musí zůstat v kvalifikované konfiguraci.
- Almenova intenzita neprokazuje pokrytí lokální komponenty.
- Hraniční, přechodové a vyloučené povrchy vyžadují schválený inspekční základ.
- Opakovaná expozice vyžaduje explicitní oprávnění k přepracování.
Související průvodci SP Center
Technické reference
1. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
2. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
3. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
4. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
5. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normě: Použijte kompletní revize odkazované výkresem a smlouvou. Tato příručka nevytváří hranici ošetření, toleranci ani povolení k přepracování.
