Definujte ošetrovacie, prechodové a vylúčené zóny, potom kvalifikujte opotrebenie masky, polohu upínacieho prípravku, prístup k prúdu, lokálny pohyb a kontrolu hraníc
Lokálne guľôčkovanie upravuje iba oblasti súčiastky vymedzené výkresom; susedné oblasti sú chránené alebo je na nich povolený iba schválený prechod. Technickou úlohou nie je len zmenšiť upravovanú plochu. Skutočná hranica závisí od polohy a opotrebovania masky, rozptylu média, uhla prúdu, vzdialenosti, ustavenia prípravku a pohybu. Riadený lokálny proces preto musí samostatne preukázať intenzitu, stupeň pokrytia, polohu hranice a ochranu vylúčených povrchov.
Čo musí výkres definovať?
| Vstup výkresu | Prečo je to dôležité | Vysvetlenie, ak chýba |
|---|---|---|
| Zóna úpravy a referenčný bod | Určuje polohu požadovaného guľôčkovaného povrchu | Získava okótované hranice od konštrukčného úradu |
| Vylúčená zóna | Chráni závity, uloženie, tesniace povrchy, povlaky alebo iné citlivé prvky | Definuje, či sa uplatňuje nulový doklad o náraze alebo tolerovaný prechod |
| Tolerancia hraníc | Umožňuje kontrolu skutočnej masky a variácie prúdu | Nevytvárajte vnútornú toleranciu bez schválenia |
| Požiadavka na prechod alebo prechod | Riadi, či je potrebná postupná zmena expozície | Nepredpokladajte každú hranicu musí byť ostrý alebo postupný |
| Intenzita a pokrytie | Definuje samostatné výsledky akceptácie procesu a povrchu | Uvádza označenie pásu, definíciu pokrytia a príslušné metódy |
| Povrchové a rozmerové limity | Zabraňuje poškodeniu susednej funkcie lokalizovaným postupom | Identifikuje drsnosť, deformáciu, čistotu alebo iné odkazované kontroly |
Tabuľka 1. Dodávateľ prevádza údaje o kontrolovaných komponentoch na nástroje a pohyb; nevymýšľa funkčnú hranicu.
Hranica umiestnená na vysoko namáhanom prechode môže vyžadovať preskúmanie návrhu, ale to neznamená, že každá ostrá hranica je zakázaná. Orgán pre projektovanie alebo opravu rozhodne, kde sa ošetrenie začína a končí a či je potrebný prechodový pás.
Ako masky menia skutočne ošetrenú plochu?
Maska blokuje priamy náraz, ale zároveň vrhá tieň do nominálnej zóny ošetrenia. Rozptýlené častice sa môžu dostať za okraj masky. Hrúbka, tvar okraja, medzera, priľnutie, erózia a odraz preto ovplyvňujú nedostatočné pokrytie aj nezamýšľané nárazy.
Kvalifikujte materiál masky z hľadiska trvanlivosti, rizika kontaminácie a odstránenia. Definujte jeho odkaz na údaje komponentov a jeho limit kontroly alebo výmeny. „Nalepenie pásky na linku“ nie je opakovateľný výrobný pokyn, pokiaľ nie je kontrolovaný materiál, metóda a tolerancia.
Ktoré zariadenia a premenné pohybu riadia hranicu?
| Riadiaci prvok | Kvalifikačná otázka | Sériová kontrola |
|---|---|---|
| Maska | Prežije materiál, hrúbka a okraj expozíciu bez kontaminácie alebo pohybu? | Identita, poloha, stav a schválený limit opotrebenia |
| Upínací prípravok a vzťažné body | Opakuje sa diel vzhľadom na masku a prúd? | Potvrdenie správneho upínacieho prípravku, usadenia, upnutia a polohy |
| Vzor trysky alebo kolesa | Dosahuje kvalifikovaná stopa všetky požadované lokálne prvky? | Konfigurácia, odstup, orientácia a fyzický stav |
| Naprogramovaný pohyb | Sú rýchlosť, dráha, prekrytie, indexovanie a smer reprezentatívne? | Schválená revízia programu a dokončenie cyklu |
| Dodávanie média | Sú intenzita a stopa stabilné v rámci lokálnej dráhy? | Stav média, prietok a príslušné parametre zariadenia |
| Kontrola | Je možné rozlíšiť stredové, okrajové, prechodové a vylúčené zóny? | Schválená metóda pokrytia a hranice s požadovanými záznamami |
Tabuľka 2. Hranica je spojený výstup umiestnenia dielu, ochrany, prietoku média a naprogramovanej expozície.

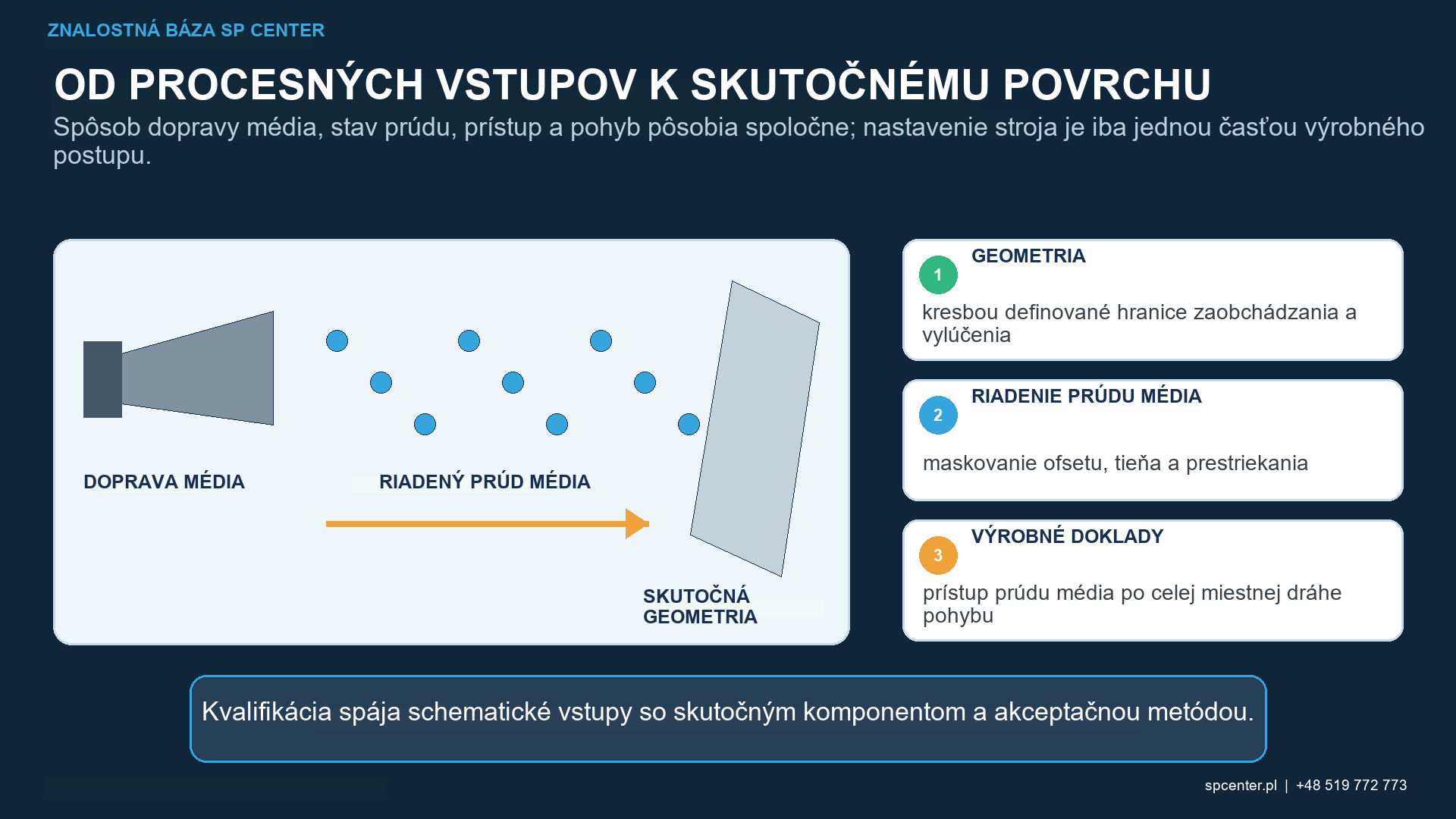

Pri pneumatickom procese môžu vzdialenosť a uhol dýzy zmeniť stopu prúdu a zatienenie. Pri procese s metacím kolesom je rozhodujúca poloha súčiastky vzhľadom na vrhací obrazec. Tieto dve metódy nie sú automaticky zameniteľné. Výrobné nastavenie musí zodpovedať kvalifikovanej konfigurácii.
Ako sa lokálne overujú intenzita a pokrytie?
Na overenie štandardizovaného stavu intenzity v definovaných reprezentatívnych polohách použite príslušnú metódu Almenovho pásu, držiaka a saturácie. Toto nepreukazuje prístup alebo pokrytie na skrytom lokálnom prvku.
Pokrytie sa posudzuje na špecifikovanom povrchu komponentu. Preskúmajte stred, najmenej prístupný prvok, hranicu a akýkoľvek požadovaný prechod. Nepriama fluorescenčná alebo stopovacia metóda vyžaduje schválenie, kvalifikáciu a koreláciu s príslušným priamym akceptačným základom.
Ako sa zaznamenáva hranica?
Plán uvádza údaj, metódu merania alebo pozorovania, zväčšenie a osvetlenie, ak je to relevantné, odber vzoriek, toleranciu akceptácie, formu záznamu a autoritu. Fotografie alebo mapované súradnice sú užitočné iba vtedy, keď sú potrebné a sledovateľné; nie sú univerzálnou náhradou za metódu definovanú výkresom.
Ak je gradient zvyškového napätia alebo drsnosti v blízkosti hranice problémom pri návrhu, kvalifikujte túto reakciu vhodnou metódou. Samotné pokrytie nedokáže kvantifikovať veľkosť alebo hĺbku zvyškového napätia.
Ktoré nezrovnalosti vyžadujú zadržanie?

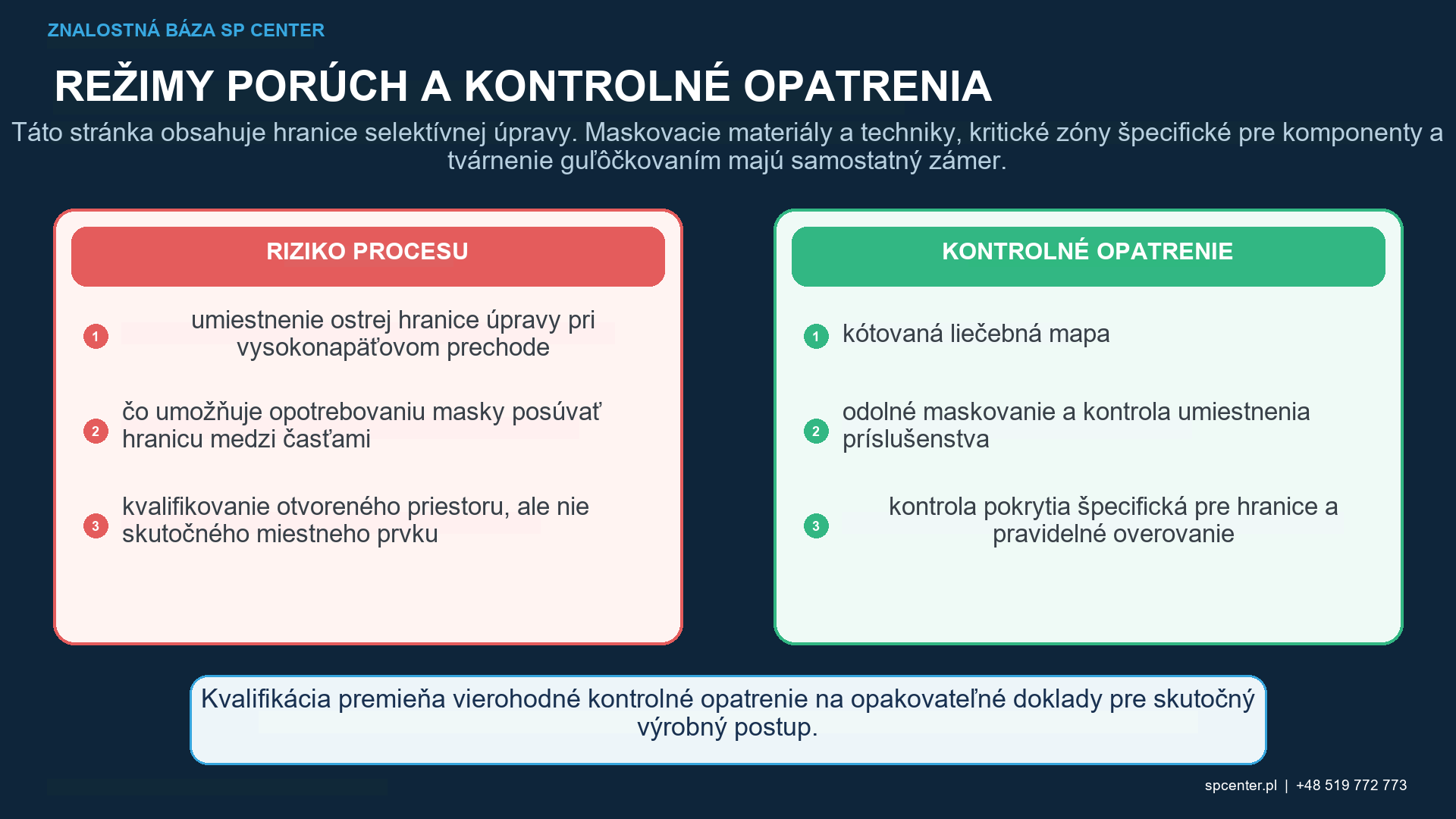

| Pozorovaný výsledok | Možná príčina | Kontrolovaná odozva |
|---|---|---|
| Nedostatočné pokrytie v blízkosti okraja masky | Tieň masky, nepriaznivý uhol alebo nedostatočné prekrytie dráhy | Zachytenie a kontrola prístupu, dráhy a kvalifikovaného odsadenia masky |
| Vplyvy za hranicou vylúčenia | Medzera masky, opotrebovanie, pohyb alebo rozptýlené médiá | Skontrolujte citlivý povrch a obnovte schválený stav maskovania |
| Pohyby hraníc medzi dielmi | Opotrebovanie referenčného bodu, usadenia, svorky alebo masky je nestabilné | Zastavte výrobu a overte schopnosť upínacieho prípravku a postihnuté šarže |
| Správna intenzita, ale slabé lokálne pokrytie | Poloha Almen nepredstavuje prístup k komponentu | Pridajte doklady o prístupe a pokrytí špecifických komponentov |
| Zvyšky masky alebo zabudovaný cudzí materiál | Nekompatibilná maska alebo čistiaca cesta | Použite schválený materiál a rozhodnutie o ďalšom postupe kontaminácie |
| Opakovaná expozícia navrhnutá ako korekcia | Lokálna kumulatívna expozícia nie je známa | Získajte explicitné oprávnenie na prepracovanie a obnovený akceptačný plán |
Tabuľka 3. Pred zvážením ďalšej expozície sa vyšetrí hraničné zlyhanie.
Identifikujte šarže spracované od poslednej prijateľnej kontroly masky, upínacieho zariadenia a programu. Uschovajte skutočnú masku, nastavenia, alarmy a doklady o kontrole. Uvoľnenie vyžaduje príslušné technické rozhodnutia alebo rozhodnutia zákazníka o ďalšom postupe, keď môže byť ovplyvnená funkčná zóna alebo vylúčený povrch.
Ako sa kvalifikuje lokalizovaná cesta?

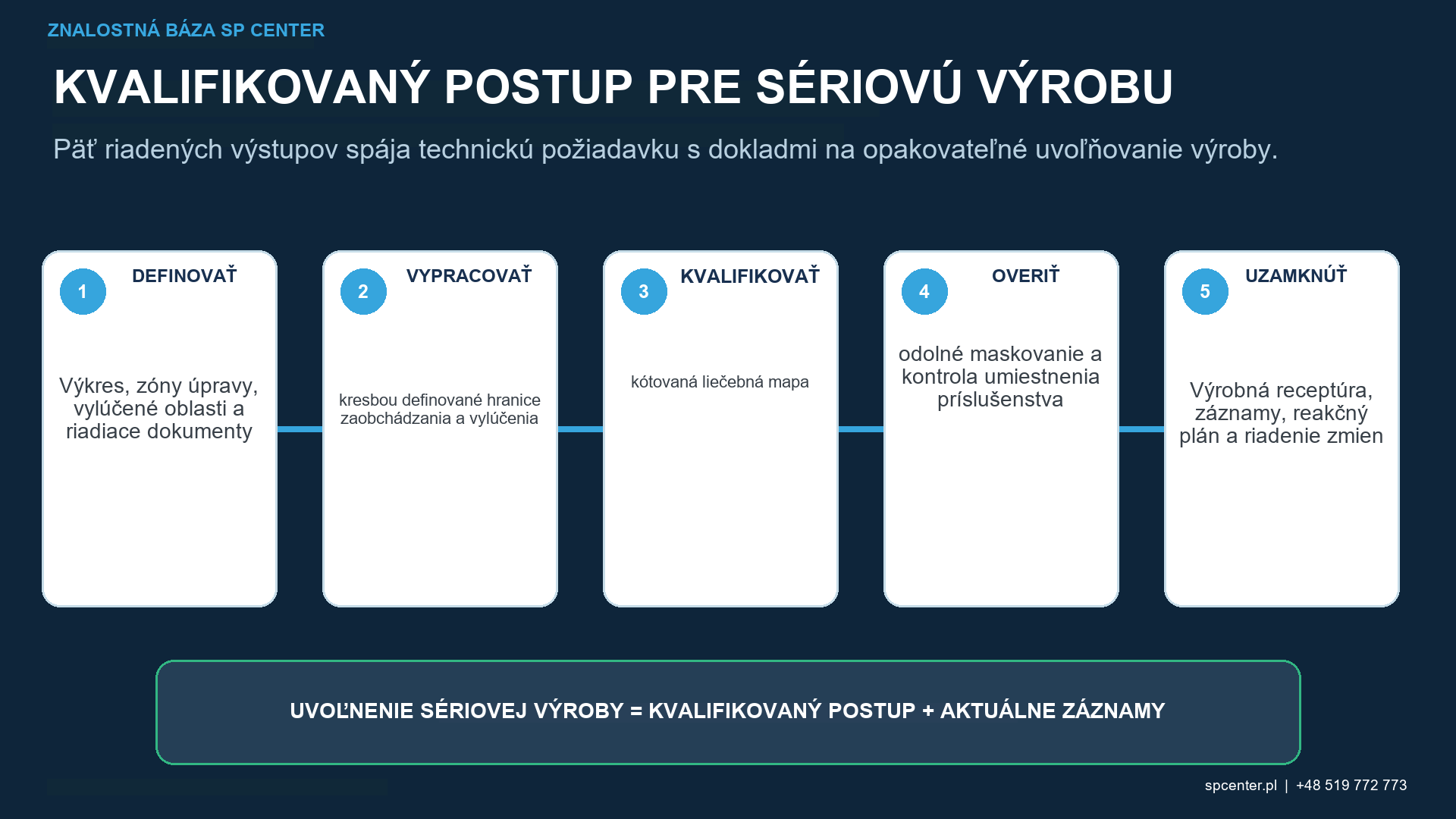

- Zmrazte výkres, mapu úpravy, štandardy a prenesené požiadavky zákazníka.
- Vyberte zariadenie, médiá, upínacie prípravky, masku a geometriu komponentov reprezentujúce výrobu.
- Skontrolujte najmenej dostupnú požadovanú zónu a najcitlivejšiu hranicu vylúčenia.
- Overte štandardizovanú intenzitu a pokrytie špecifické pre daný komponent ako samostatné výstupy.
- Potvrďte povrch, rozmery, čistotu a prechodovú odozvu pri aktivácii.
- Schváľte konfiguráciu, sériové kontroly, limity opotrebenia, záznamy a spúšťače zmien.
Zmeny v materiáli masky, hrúbke, nulovom bode alebo limite opotrebenia môžu byť rovnako významné ako zmena trysky alebo programu. Posúďte vplyv pred obnovením výroby.
Čo by mala obsahovať žiadosť o cenovú ponuku (RFQ)?
Poskytnite revíziu dielov a výkresov, materiálové a tepelné spracovanie, vstupný povrch, dimenzované spracovanie, prechodové a vylúčené zóny, použité normy, označenie intenzity a pásu, definíciu pokrytia, povrchové a rozmerové limity, množstvo, logiku šarže a požadované záznamy. Ak geometriu hraníc nemožno jednoznačne opísať, priložte CAD alebo označený výkres.
SP Center môže posúdiť uskutočniteľnosť a navrhnúť doklady o nástrojoch a riadení procesu. Chýbajúce funkčné hranice alebo akceptačnú autoritu musí objasniť zodpovedný projektant alebo organizácia zákazníka.
Často kladené otázky
Čo je lokalizované guľôčkovanie?
Ide o riadené guľôčkovanie oblastí definovaných výkresom, zatiaľ čo susedné zóny sú vylúčené alebo dostávajú iba schválený prechod. Stále si vyžaduje kvalifikovanú intenzitu, pokrytie, médiá, zariadenia, pohyb a záznamy.
Je lokalizované guľôčkovanie to isté ako manuálne bodové guľôčkovanie?
Nie. Označenie „lokálne“ opisuje ošetrovanú oblasť, nie automaticky schválený spôsob vykonania. Ručné guľôčkovanie alebo iný postup je prípustný iba vtedy, ak ho povoľujú riadiace požiadavky a kvalifikácia.
Musí byť hranica úpravy vždy ostrá?
Nie. Orgán pre projektovanie alebo opravy definuje hranicu a akýkoľvek prechod alebo toleranciu. Dodávateľ by nemal vymýšľať ostrú hranu alebo prechod tam, kde kontrolované údaje nie sú k dispozícii.
Ako sa hranica kontroluje?
Na posúdenie požadovaných, prechodových a vylúčených zón použite schválenú metódu a výkresový údaj. Priamy vizuálny, zväčšený, fotografický alebo kvalifikovaný doklad stopovača sa môže použiť iba v súlade s riadiacim plánom.
Dokazuje Almenov prúžok, že lokalizovaná oblasť je pokrytá?
Nie. Almenova intenzita charakterizuje štandardizovaný prúd v definovanom testovacom mieste. Prístup ku komponentu, pokrytie a poloha hranice vyžadujú samostatný doklad.
Môže samotný pásik definovať proces?
Nie. Maska je jeden kontrolný prvok. Jej materiál, hrúbka, poloha, opotrebovanie, upevnenie, správanie sa voči kontaminácii, vzťah k upínaciemu prvku a tieň prúdu musia byť kvalifikované.
Kedy je potrebná rekvalifikácia?
Posúďte zmeny mapy spracovania, geometrie dielu, masky, upínacieho prvku, stroja, trysky alebo kolesa, média, programu, pohybu, zaťaženia, metódy kontroly alebo postupnosti povrchu z hľadiska ich vplyvu na kvalifikovanú hranicu a výsledky.
Aké informácie sú potrebné pre cenovú ponuku?
Poskytnite kontrolovaný výkres s údajmi o podkladoch, spracovaní, prechodových a vylúčených zónach, materiálovom a tepelnom spracovaní, stave povrchu, intenzite, pokrytí, povrchových a rozmerových limitoch, normách, množstve a požadovaných záznamoch.
Kľúčové poznatky
- Lokalizované guľôčkovanie je určené riadenými ošetrovanými a vylúčenými zónami, nie neformálnym lokálnym zásahom.
- Tieň masky a rozptýlené médiá môžu posúvať skutočnú hranicu v opačných smeroch.
- Vzťažný bod upínacieho prípravku, stopa prúdu a pohyb musia zostať v kvalifikovanej konfigurácii.
- Almenova intenzita nedokazuje pokrytie lokálnych komponentov.
- Hraničné, prechodové a vylúčené povrchy vyžadujú schválený základ pre kontrolu.
- Opakovaná expozícia vyžaduje explicitné oprávnenie na prepracovanie.
Súvisiace príručky SP Center
Technické referencie
1. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
2. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
3. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
5. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Použite kompletné revízie odkazované výkresom a zmluvou. Táto príručka nevytvára hranicu ošetrenia, toleranciu ani povolenie na prepracovanie.
