Definiera behandlings-, övergångs- och exklusionszoner, kvalificera sedan maskslitage, fixturposition, strömåtkomst, lokal rörelse och gränsinspektion
Lokal kulpening behandlar endast ritningsdefinierade områden på en komponent, medan angränsande områden skyddas eller begränsas till en godkänd övergångszon. Den tekniska utmaningen är inte bara att minska arean. Den faktiska gränsen beror på maskens läge och slitage, mediespridning, strålvinkel, avstånd, fixturens referensläge och rörelse. Ett styrt lokalt processupplägg måste därför separat visa intensitet, täckningsgrad, gränsläge och skydd av undantagna ytor.
Vad måste ritningen definiera?
| Ritningsinmatning | Varför det är viktigt | Förtydligande om saknas |
|---|---|---|
| Behandlingszon och referens | Lokaliserar den erforderliga kulpenade ytan | Erhåll dimensionerade gränser från konstruktionsmyndigheten |
| Exklusionszon | Skyddar gängor, passningar, tätningsytor, beläggningar eller andra känsliga egenskaper | Definiera om noll underlag för stötavtryck eller en tolererad övergång gäller |
| Gränstolerans | Tillåter inspektion av faktisk mask- och strömvariation | Skapa inte en intern tolerans utan godkännande |
| Övergångs- eller blandningskrav | Styr om en gradvis exponeringsförändring krävs | Anta inte alla Gränsen måste vara skarp eller gradvis |
| Intensitet och täckningsgrad | Definierar separata process- och ytacceptansresultat | Ange beteckning för Almenprovplåt, täckningsdefinition och tillämpliga metoder |
| Yt- och dimensionsgränser | Förhindrar att det lokaliserade processupplägget skadar en angränsande funktion | Identifiera ytråhet, distorsion, renhet eller andra påkallade kontroller |
Tabell 1. Leverantören konverterar kontrollerad komponentdata till verktyg och rörelse; den uppfinner inte den funktionella gränsen.
En gräns placerad vid en mycket belastad övergång kan behöva designgranskning, men det betyder inte att varje skarp gräns är förbjuden. Design- eller reparationsmyndigheten bestämmer var behandlingen börjar och slutar och om ett övergångsband krävs.
Hur förändrar masker det faktiska behandlade området?
En mask blockerar direkta stötar men kastar också en skugga in i den nominella behandlingszonen. Spridda partiklar kan färdas bortom maskens kant. Tjocklek, kantform, mellanrum, vidhäftning, erosion och studs påverkar därför både undertäckning och oavsiktliga stötar.
Kvalificera maskmaterialet för hållbarhet, kontamineringsrisk och borttagning. Definiera dess referens till komponentreferenser och dess inspektions- eller utbytesgräns. ”Applicera tejp på linjen” är inte en repeterbar tillverkningsinstruktion om inte material, metod och tolerans kontrolleras.

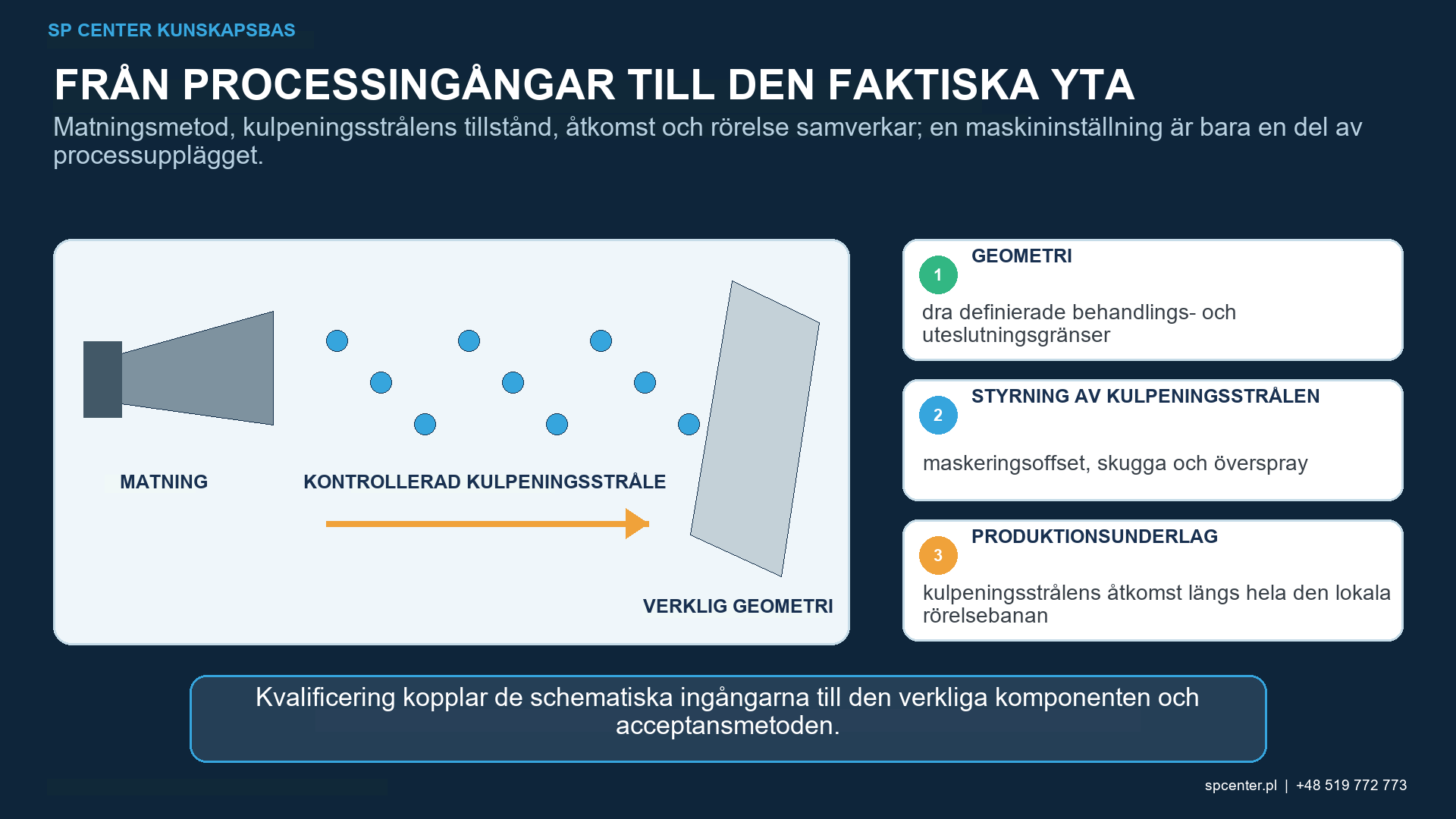

Vilka utrustnings- och rörelsevariabler styr gränsen?
| Kontrollelement | Kvalificeringsfråga | Seriell kontroll |
|---|---|---|
| Mask | Överlever material, tjocklek och kant exponering utan kontaminering eller rörelse? | Identitet, position, skick och godkänd slitagegräns |
| Fixtur och utgångspunkter | Upprepas detaljen i förhållande till mask och ström? | Korrekt fixtur, placering, klämma och positionsbekräftelse |
| Munstycks- eller hjulmönster | Uppfyller det kvalificerade träffbild alla lokala egenskaper som krävs? | Konfiguration, avstånd, orientering och fysiskt skick |
| Programmerad rörelse | Är hastighet, bana, överlappning, indexering och riktning representativa? | Godkänd programrevision och cykelslutförande |
| Medieleverans | Är intensitet och träffbild stabila över den lokala banan? | Medietillstånd, flöde och tillämpliga utrustningsparametrar |
| Inspektion | Kan centrum-, kant-, övergångs- och exklusionsområden urskiljas? | Godkänd täcknings- och gränsmetod med obligatoriska dokumentation |
Tabell 2. Gränsen är en kopplad utgång från delplacering, skydd, kulpeningsstråle och programmerad exponering.
I ett pneumatiskt processupplägg kan munstyckets avstånd och vinkel förändra träffbilden och skuggningen. I ett processupplägg med metarhjul är komponentens läge i förhållande till kastbilden avgörande. Metoderna är inte automatiskt utbytbara. Produktionsuppställningen måste motsvara den kvalificerade konfigurationen.
Hur verifieras intensitet och täckningsgrad lokalt?
Använd tillämplig Almenprovplåt, hållare och mättnadsmetod för att verifiera det standardiserade intensitetstillståndet vid definierade representativa positioner. Detta bevisar inte åtkomst eller täckningsgrad på en dold lokal funktion.
Täckningsgraden bedöms på den specificerade komponentytan. Undersök mitten, den minst tillgängliga delen, gränsen och eventuella nödvändiga övergångar. En indirekt fluorescerande eller spårmetod behöver godkännande, kvalificering och korrelation med tillämplig direkt acceptansgrund.
Hur registreras gränsen?
Planen anger referenspunkt, mät- eller observationsmetod, förstoring och belysning där det är relevant, provtagning, acceptanstolerans, registreringsform och auktoritet. Fotografier eller kartlagda koordinater är endast användbara när de krävs och är spårbara; de är inte en universell ersättning för den ritningsdefinierade metoden.
Om restspänningen eller ytråhetsgradienten nära gränsen är en konstruktionsfråga, kvalificera det svaret med en lämplig metod. Täckningsgraden ensam kan inte kvantifiera restspänningens magnitud eller djup.

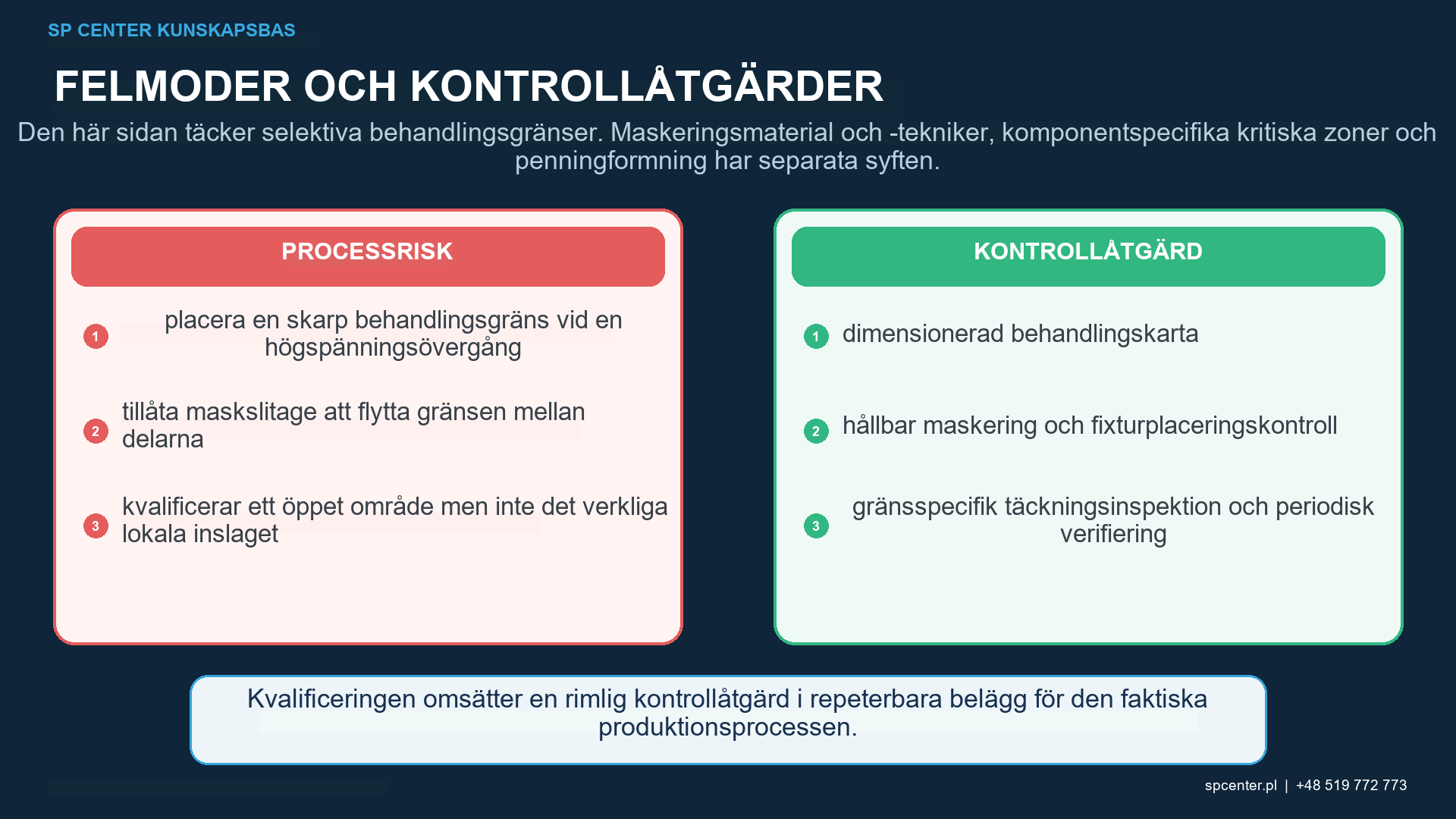

Vilka avvikelser kräver spärrning?
| Observerat resultat | Möjlig orsak | Kontrollerat svar |
|---|---|---|
| Undertäckning nära maskkanten | Maskskugga, ogynnsam vinkel eller otillräcklig överlappning av banorna | Begränsa och granska åtkomst, ban- och kvalificerad maskförskjutning |
| Påverkan bortom exklusionsgränsen | Maskmellanrum, slitage, rörelse eller spritt material | Inspektera känslig yta och återställ godkänt maskeringstillstånd |
| Gränsförskjutningar mellan delar | Datum, placering, klämma eller maskslitage är instabilt | Stoppa produktionen och verifiera fixturkapacitet och berörda partier |
| Korrekt intensitet men dålig lokal täckningsgrad | Almen-placering representerar inte komponentåtkomst | Lägg till komponentspecifika underlag för åtkomst och täckningsgrad |
| Maskrester eller inbäddat främmande material | Inkompatibel mask eller rengöringsväg | Använd godkänt material och kontamineringshantering |
| Upprepad exponering föreslås som korrigering | Lokal kumulativ exponering är okänd | Erhåll uttrycklig omarbetningsbehörighet och förnyad acceptansplan |
Tabell 3. Ett gränsfel undersöks innan ytterligare exponering övervägs.
Identifiera satser som bearbetats sedan den senaste acceptabla mask-, fixtur- och programkontrollen. Bevara den faktiska masken, inställningar, larm och inspektionsbevis. Frisläppning kräver tillämplig teknisk eller kundhantering när en funktionell zon eller utesluten yta kan påverkas.

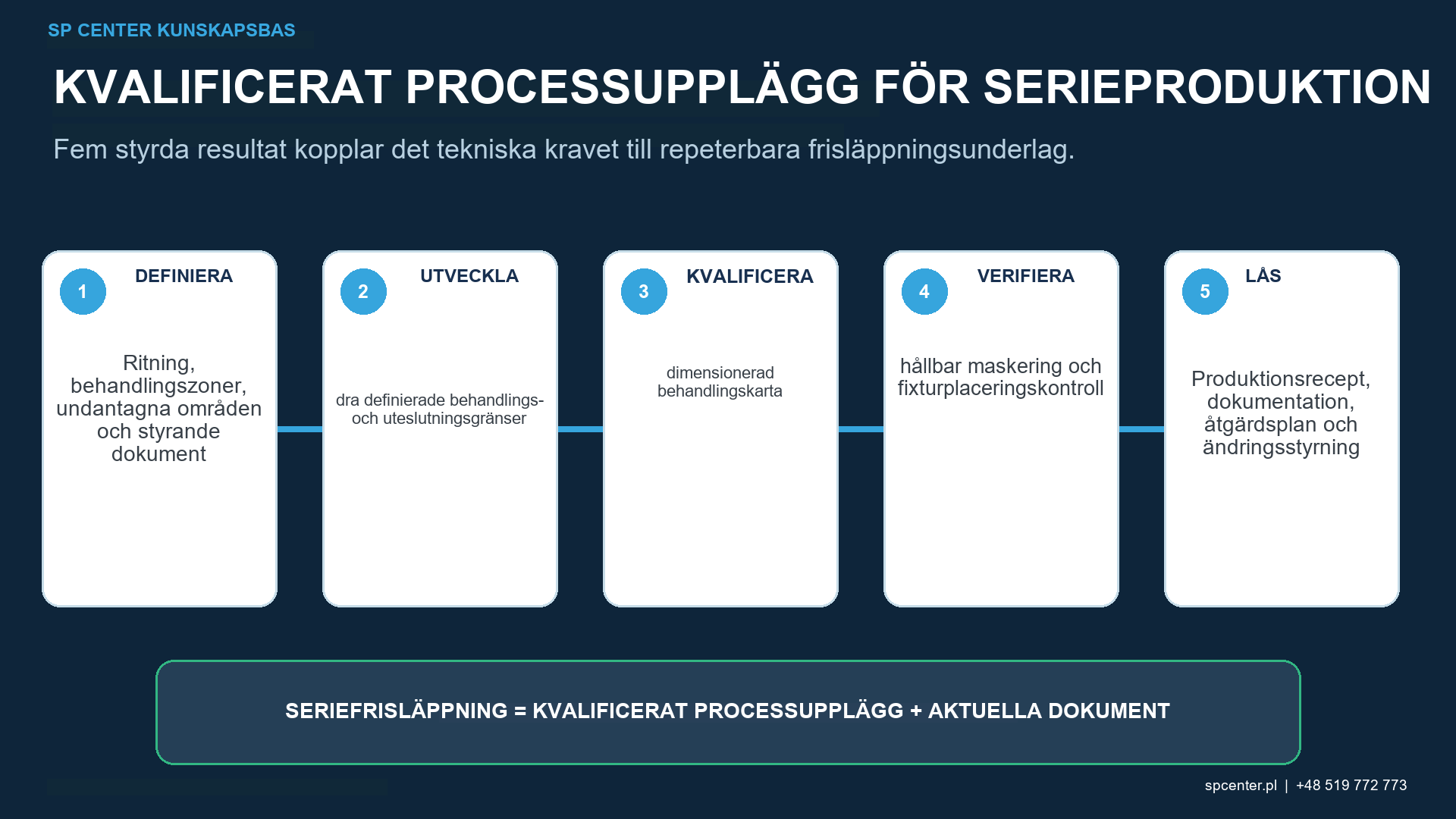

Hur kvalificeras den lokaliserade vägen?
- Frys ritning, behandlingskarta, standarder och vidareförda kundkrav.
- Välj produktionsrepresentativ utrustning, kulpeningsmedium, fixtur, mask och komponentgeometri.
- Utmana den minst tillgängliga erforderliga zonen och den känsligaste uteslutningsgränsen.
- Verifiera standardiserad intensitet och komponentspecifik täckningsgrad som separata utgångar.
- Bekräfta yta, dimensioner, renhet och övergångsrespons vid anrop.
- Godkänn konfiguration, seriella kontroller, slitagegränser, dokumentation och ändringsutlösare.
Förändringar i maskmaterial, tjocklek, referensvärde eller slitagegräns kan vara lika betydande som en munstyckes- eller programändring. Bedöm effekten innan produktionen återupptas.
Vad ska en offertförfrågan innehålla?
Tillhandahåll revision av delar och ritningar, material- och värmebehandling, inkommande yta, dimensionerad behandling, övergångs- och exklusionszoner, åberopade standarder, intensitets- och beteckning för Almenprovplåt, täckningsdefinition, yt- och dimensionsgränser, kvantitet, partilogik och obligatoriska dokumentation. Inkludera CAD eller en markerad ritning när gränsgeometrin inte kan beskrivas entydigt.
SP Center kan granska genomförbarheten och föreslå verktyg och processkontrollbevis. Saknade funktionella gränser eller godkännandebehörighet måste klargöras av ansvarig design- eller kundorganisation.
Vanliga frågor
Vad är lokaliserad kulpening?
Det är kontrollerad kulpening av ritningsdefinierade områden medan angränsande zoner exkluderas eller endast får den godkända övergången. Det kräver fortfarande kvalificerad intensitet, täckningsgrad, kulpeningsmedium, utrustning, rörelse och dokumentation.
Är lokal kulpening samma sak som manuell punktkulpening?
Nej. Lokaliserad beskriver behandlingsområdet, inte en automatiskt godkänd leveransmetod. Manuell kulpening eller annan väg är endast tillåten när de styrande kraven och kvalifikationerna tillåter det.
Måste en behandlingsgräns alltid vara skarp?
Nej. Konstruktions- eller reparationsmyndigheten definierar gränsen och eventuella övergångar eller toleranser. En leverantör bör inte uppfinna en skarp kant eller blandning där kontrollerade data är tysta.
Hur inspekteras gränsen?
Använd den godkända metoden och ritningsdata för att bedöma erforderliga, övergångs- och undantagna zoner. Direkt visuell, förstorad, fotografisk eller kvalificerad spårningsbevis får endast användas i den utsträckning som tillåts enligt den styrande planen.
Bevisar en Almenprovplåt att det lokaliserade området är täckt?
Nej. Almenintensiteten karaktäriserar kulpeningsstrålens standardiserade respons vid den definierade testplatsen. Komponentåtkomst, täckningsgrad och gränsposition kräver separata underlag.
Kan tejp ensamt definiera processen?
Nej. En mask är ett kontrollelement. Dess material, tjocklek, position, slitage, infästning, kontamineringsbeteende, fixturförhållande och strömskugga måste kvalificeras.
När behövs omkvalificering?
Bedöm förändringar i behandlingskarta, delgeometri, mask, fixtur, maskin, munstycke eller hjul, kulpeningsmedium, program, rörelse, belastning, inspektionsmetod eller ytsekvens för deras effekt på den kvalificerade gränsen och resultaten.
Vilken information krävs för offert?
Tillhandahåll den kontrollerade ritningen med referensvärden, behandling, övergångs- och exklusionszoner, material- och värmebehandling, yttillstånd, intensitet, täckningsgrad, yt- och dimensionsgränser, standarder, kvantitet och erforderliga dokumentation.
Viktiga slutsatser
- Lokaliserad kulpening definieras av kontrollerad behandling och exklusionszoner, inte av en tillfällig punktoperation.
- Maskskugga och spritt kulpeningsmedium kan flytta den faktiska gränsen i motsatta riktningar.
- Fixturens datum, strömavtryck och rörelse måste förbli i den kvalificerade konfigurationen.
- Almenintensitet bevisar inte lokal komponenttäckning.
- Gräns-, övergångs- och exkluderade ytor behöver en godkänd inspektionsgrund.
- Upprepad exponering kräver uttrycklig omarbetningsbehörighet.
Relaterade SP Center-guider
Tekniska referenser
1. SAE AMS2430U: Kulpening, reviderad april 2018
2. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
5. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Använd de fullständiga revisionerna som åberopas av ritning och kontrakt. Denna guide skapar inte en behandlingsgräns, tolerans eller omarbetningstillstånd.
Författare: Paweł Kmieć
Diskutera ett lokalt krav på kulpening: +48 519 772 773 | [email protected]
