Kontrollera slitage vid medietillförsel, återvinning, rörelse och övervakning, verifiera sedan underhåll mot den kvalificerade kulpeningsbaslinjen.

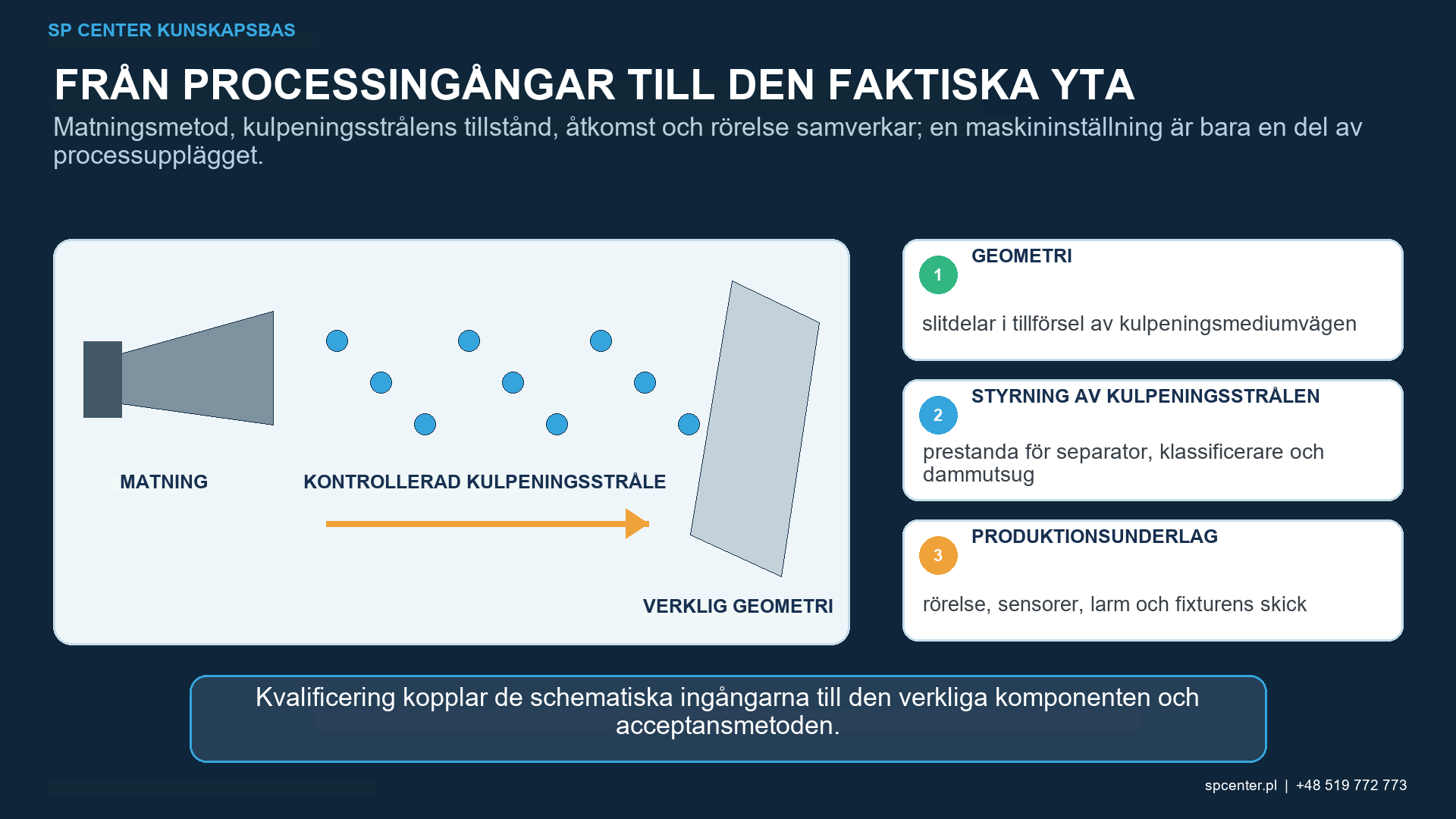

Kulpeningsmaskinens skick påverkar den fysiska kulpeningsstråle som når komponenten. Slitna munstycken, delar i ett metarhjul, slangar, doseringsutrustning, separatorer, givare eller fixturer kan ändra anslagsenergi, flöde av kulpeningsmedium, träffbild, åtkomst eller exponering även om det lagrade processreceptet ser korrekt ut. Underhåll är därför en del av processtyrningen: gränser, protokoll och kontroller efter underhåll måste vara kopplade till den kvalificerade utrustningen och detaljgeometrin.
Vilka maskinförhållanden kan förändra kulpeningskvaliteten?
| Utrustningsfunktion | Kontrollförhållanden | Möjlig processeffekt |
|---|---|---|
| Pneumatisk matning | Munstyckshål och profil, slang, kopplingar, regulator, doseringsanordning och massflöde av kulpeningsmedium | Hastighet, flöde, träffbild och lokal intensitet kan förändras |
| Hjulmatning | Hjulhastighet, blad, impeller, styrhållare, foder och matning | Kastmönster, mediehastighet och fördelning kan förändras |
| Medieåtervinning | Separator- eller klassificeringsinställningar, siktar, magneter och borttagning av föroreningar | Driftsblandning kan få fina partiklar, överdimensionerade partiklar, fragment eller främmande material |
| Damm extraktion | Luftflöde, differenstryck, kanaler, tätningar och uppsamlingsförhållanden | Borttagning av finfördelat material, sikt, skötsel och utrustningens stabilitet kan försämras |
| Delhantering | Fixturdata, klämmor, glapp, robot- eller axelrörelse och programrevision | Åtkomst, vinkel, avstånd, exponeringstid och överlappning kan ändras |
| Övervakning | Sensorer, förreglingar, larm, kalibrering eller verifiering och datainsamling | En fysisk förändring kanske inte detekteras eller kopplas till den berörda satsen |
Tabell 1. Tillståndsövervakning följer varje funktion som skapar, levererar, återställer, styr eller spelar in kulpeningsstrålen.
De listade effekterna är kopplade. Ett slitet munstycke kan ändra flöde och träffbild; ett klassificeringsproblem kan ändra driftsblandningen; fixturens glapp kan flytta delen ut ur det kvalificerade flödet. Ett stabilt visningsvärde är därför en instruktion eller indikation, inte ett fullständigt underlag på komponentens fysiska tillstånd.
Hur påverkar slitage på pneumatisk utrustning processen?
I ett pneumatiskt system kan munstyckets borrning och inre profil erodera. Den resulterande förändringen kan förändra luft-mediets acceleration, mediets massflöde och formen på stötavtrycket. Slangar, böjar, kopplingar, tätningar, regulatorer och mediedoseringsanordningar kan begränsa, läcka, pulsera eller störa leveransen.
Registrera munstyckstyp och godkänd dimensions- eller prestandagräns. Inspektera hela vägen snarare än enbart munstycket. Tryck, luftflöde och mediets massflöde beskriver olika kvantiteter, och ingen bör användas som en fristående ersättning för Almenintensitet eller komponenttäckning.
Hur påverkar slitage på hjulutrustning processen?
Hjulhastighet, bladskick, impeller, styrhållare, foder och mediematning påverkar mediehastighet och kastavsnitt. Slitage eller felaktig montering kan förskjuta högenergizonen eller bredda fördelningen. En ström- eller hastighetsdisplay kan förbli stabil medan det fysiska mönstret ändras.
Verifieringen av processen med metarhjul omfattar därför de delar och inställningar som bestämmer hur kulpeningsmediet lämnar hjulet och hur komponenten är placerad i förhållande till kastbilden. Pneumatisk kulpening och kulpening med metarhjul är inte automatiskt utbytbara; varje processvariant behöver en egen kvalificerad referenskonfiguration och en fastställd reaktion efter underhåll.
Varför spelar separator-, klassificerings- och dammutsugningsförhållanden roll?
Återvinningssystemet bör behålla den kvalificerade driftsmedieblandningen och ta bort kasserade partiklar och främmande material enligt den godkända vägen. Siktar, klassificerare, separatorer och magneter kan förlora effektivitet eller vara felaktigt inställda. Resultatet kan bli alltför stora fina partiklar, fragment, överdimensionerade partiklar eller kontaminering.
Dammutsugning och filterdifferentialtryck kräver också kontrollerade gränser där de påverkar borttagning av finmaterial eller maskindrift. En dammuppsamlare ersätter inte medieinspektion. Siktanalys, forminspektion, kontamineringskontroller och andra åberopade kontroller förblir separata underlag.
Hur kan fixturer och rörelse skapa dold avdrift?
Fixturens nollpunktsslitage, lösa klämmor, spindelkast, robot- eller axelspel, felaktigt avstånd, ändrad vinkel, programrevision eller hoppat index kan ändra den behandlade banan. Defekten kan vara lokal och kanske inte visas i en Almen-kontroll som utförs på en annan position.
Använd en definierad referens för fixturposition, munstyckes- eller hjulförhållande, rörelsehastighet och sekvens. Efter ingripande, verifiera det faktiska produktionsprogrammet och rörelseriktningen; en generisk torrcykel kan inte bevisa det kvalificerade slagmönstret på en svår funktion.

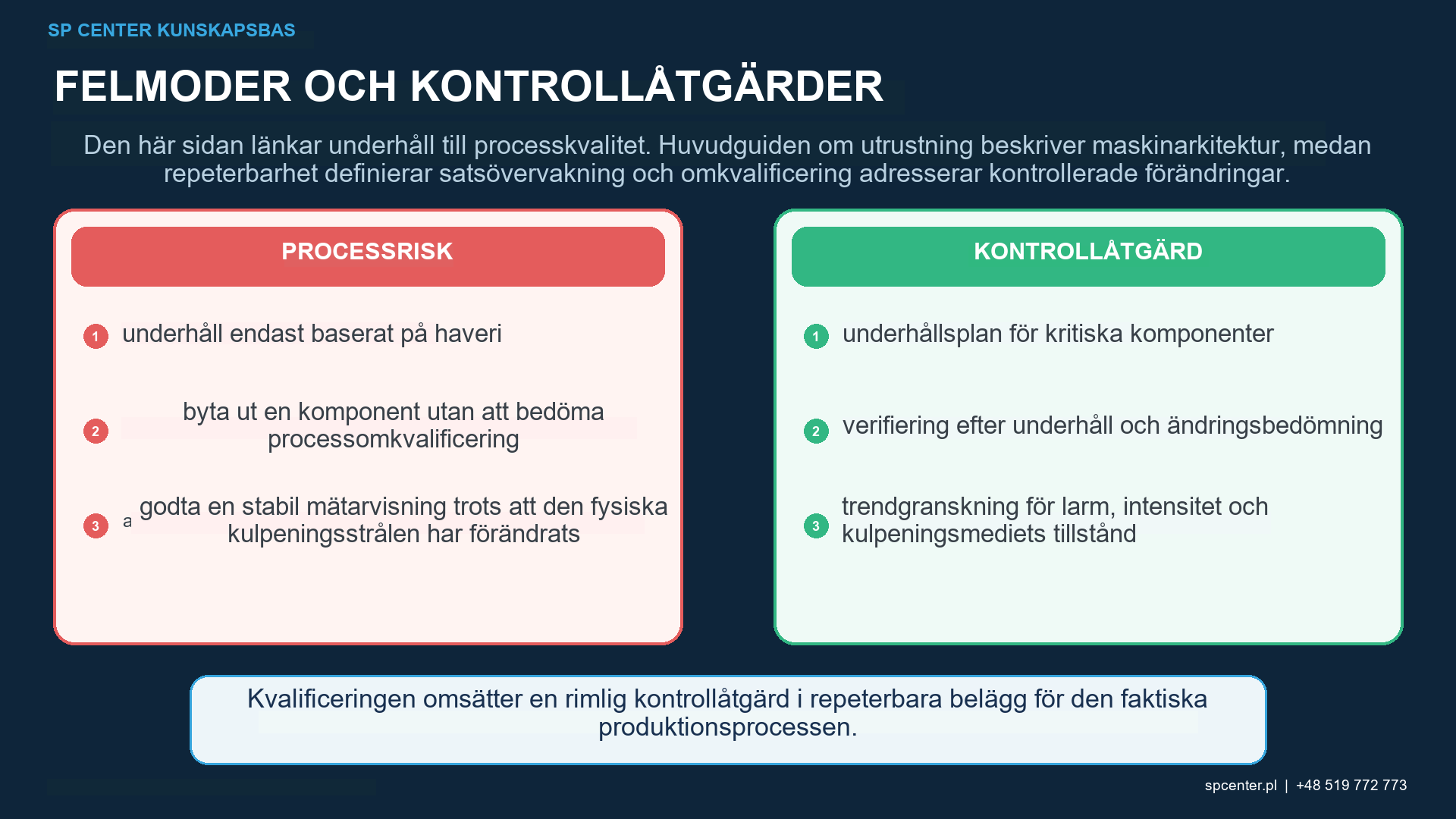

Vilken verifiering behövs efter underhåll?
| Underhållshändelse | Minimal teknisk granskning | Verifiering vald utifrån risk och krav |
|---|---|---|
| Rengöring eller justering inom en godkänd instruktion | Bekräfta konfiguration, inställningar och inspektionsresultat | Dokumenterad funktionskontroll och eventuell erforderlig produktionskontroll |
| Utbyte av liknande slitdelar | Bekräfta identitet, dimensioner, installation och effekt på det kvalificerade flödet | Flödes-, tryck- eller hastighetskontroll; kontroll av träffbild, intensitet eller täckningsgrad i förekommande fall |
| Förändring av munstycke, hjul, dosering eller rörelse | Bedöm om energi, distribution, åtkomst eller exponering kan förändras | Kontrollerad jämförelse med den godkända baslinjen; Omkvalificering vid anrop |
| Ändring av sensor, programvara eller larm | Bedöm mätområde, logik, revision och journalintegritet | Verifiering av signal, förregling, recept och spårbar datainsamling |
| Upprepade larm, skador eller oförklarlig drift | Spärra produkten sedan det senaste kända acceptabla tillståndet och undersök orsaken | Bredare process- och produktbevis före frisläppning |
Tabell 2. Händelsen bedöms med avseende på dess möjliga effekt; det tillämpliga kontraktet och den godkända ändringsproceduren avgör den slutliga verifieringsomfattningen.
En jämförbar utbytesmodell är inte automatiskt processneutral. Omvänt kräver inte alla rutinåtgärder fullständig omkvalificering. Det tekniska beslutet bör dokumenteras innan produktionen återupptas och bör identifiera det senast kända acceptabla tillståndet om händelsen följde efter ett fel.

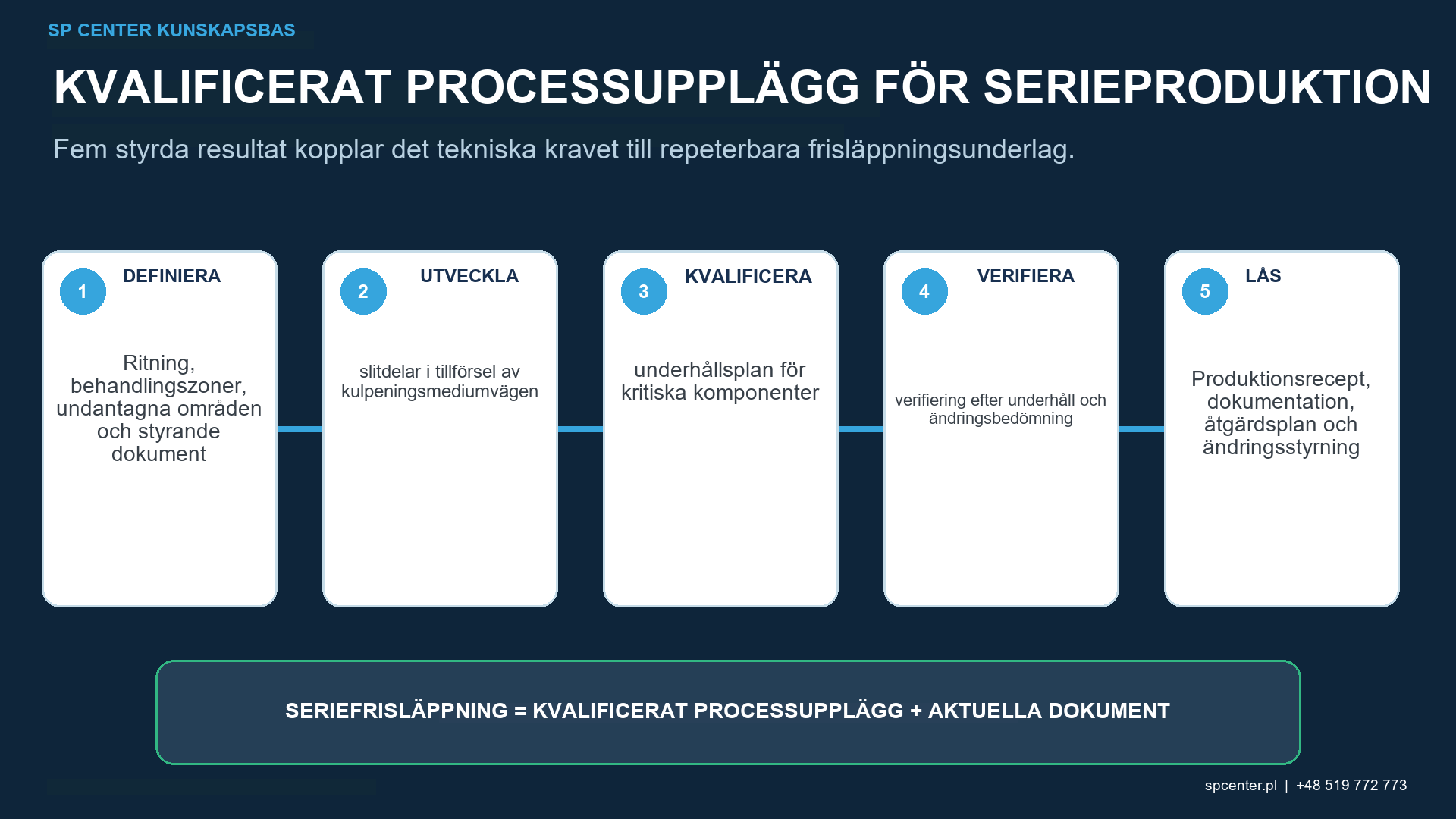

Vilka mätvärden ska följas över tid och trendanalyseras?
| Trend eller kontroll | Användbar fråga | Bevisgräns |
|---|---|---|
| Munstycksborrning, hjuldelar och foder | Närmar sig slitaget den godkända åtgärdsgränsen? | Mått ensamt bevisar inte komponentens träffbild |
| Lufttryck eller hjulhastighet | Är den kommenderade energiinmatningen stabil? | Ingen av variablerna ensamma bevisar Almenintensitet |
| Massflöde av kulpeningsmedium och driftsblandning | Kontrolleras den levererade mediemängden och tillståndet? | Ett totalt flödesvärde kan dölja lokal distribution |
| Almenintensitet och mättnadskurva | Uppfyller kulpeningsstrålens standardiserade respons det åberopade intensitetskravet? | Det bevisar inte täckningsgrad på varje komponentfunktion |
| Täckningsgrad eller godkänd spårningsmetod | Fick de nödvändiga ytorna den definierade täckningsgraden? | Den kvantifierar inte restspänningsdjup eller utmattningslivslängd. |
| Fixtur- och rörelsekontroll. | Presenteras komponenten för strömmen som kvalificerad? | En provkörning bevisar inte mediets slagrespons. |
Tabell 3. Trender stöder tidig detektion endast när mätmetod, plats, frekvens, åtgärdsgräns och reaktionsplan är definierade.
Använd utrustningens skick och processresultat tillsammans. Till exempel kan munstycksborrningstrenden utlösa planerat utbyte, medan intensitets- och fotavtryckskontroller avgör om den kvalificerade utsignalen förblir giltig. Skapa inte universella gränser utan data från utrustningstillverkaren, kvalificeringsunderlag och det styrande kravet.
Hur ska en händelse av felaktigt skick begränsas?
- Stoppa det berörda processupplägget och bevara larm, inställningar och fysiska underlag.
- Identifiera utrustning, program, kulpeningsmedium, fixtur och satser sedan det senaste kända acceptabla tillståndet.
- Separera utrustningsfel, mätsystemfel, installationsfel och produktavvikelser.
- Reparera genom en godkänd instruktion och dokumentera utbytta delar och konfiguration.
- Utför den valda verifieringen efter underhåll och erhåll den erforderliga tekniska eller kundanpassningen.
- Släpp produkten endast när satsspecifik acceptans fortfarande är påvisad.
Ytterligare exponering är inte en automatisk korrigering. Upparbetning kan påverka ytråhet, dimensioner, ytintegritet och kumulativ exponering och kräver uttryckligt godkännande när de kontrollerade kraven tillåter det.
Vad hör hemma i underhållskontrollplanen?
Definiera den kontrollerade komponenten, inspektionsmetod, frekvens, varnings- och åtgärdsgränser, ansvarig roll, utbytesinstruktion, verifiering efter intervention, arkivering av dokumentation och omkvalificeringsutlösare. Koppla varje maskin- eller fixturidentifierare till dess kvalificerade program och delfamilj.
För anskaffning eller överföring, begär utrustningens konfiguration och kontrollkapacitet snarare än ett generiskt löfte om förebyggande underhåll. Ett tekniskt försvarbart processupplägg visar hur fysiskt slitage upptäcks innan det ogiltigförklarar intensitet, täckningsgrad, åtkomst eller dokumentation.
Vanliga frågor
Kan en kulpeningsmaskin behålla kontrollen när dess receptvärden är oförändrade?
Inte nödvändigtvis. Munstycks- eller hjulslitage, medieleverans, separatorprestanda, fixturposition, rörelse och sensortillstånd kan ändra den fysiska processen medan de visade börvärdena förblir konstanta.
Kräver varje byte av slitdelar fullständig omkvalificering?
Ingen universell regel gäller. Granska om ändringen kan påverka det kvalificerade förhållandet mellan inställningar, flöde, geometri och acceptans. Ritning, specifikation, kundgodkännande och kontrollerad ändringsprocedur avgör vilken verifiering eller omkvalificering som krävs.
Är en kontroll med Almenprovplåt tillräcklig efter underhåll?
Den kan verifiera det standardiserade intensitetsförhållandet när den utförs enligt tillämplig metod, men den kanske inte upptäcker ett förskjutet komponentavtryck, åtkomstproblem, fixturfel eller täckningsfel. Välj ytterligare kontroller från underhållsrisken.
Hur ofta ska munstycken eller hjuldelar bytas ut?
Använd godkända inspektions- och åtgärdsgränser baserade på utrustningsdesign, kulpeningsmedium, genomströmning, slitageutveckling och kvalificerad processkänslighet. Ett universellt kalenderintervall är inte tekniskt försvarbart.
Vad ska kontrolleras efter att ett munstycke bytts ut?
Bekräfta munstyckets identitet, borrning och installation, slang- och doseringsskick, luft- och medietillförsel, avstånd och orientering. Verifiera de påverkade utgångarna mot den godkända baslinjen, inklusive träffbild, intensitet eller täckningsgrad där det behövs.
Varför spelar separatorns skick roll?
Det påverkar den operativa medieblandningen genom att separera återanvändbara partiklar från finmaterial, fragment, överdimensionerat material och föroreningar. En ändrad blandning kan påverka stötkonsistensen och ytskicket.
När ska produkten spärras?
Spärra potentiellt påverkade satser när maskinskada, ett larm, misslyckad verifiering eller oförklarlig avvikelse gör det senaste acceptabla processtillståndet osäkert. Frisläppande kräver en dokumenterad tekniskt beslut om fortsatt hantering och nödvändiga underlag.
Vilka maskinskickdokumentation ska följa satsen?
Förvara de dokumentation som anropas av kontrollplanen: utrustnings- och programidentitet, kulpeningsmedium, nyckelinställningar, inspektioner, underhållsstatus, intensitets- och underlag för täckningsgrad, larm, avvikelser och frisläppningstillstånd, med spårbarhet till det bearbetade partiet.
Viktiga slutsatser
- Visade receptvärden beskriver inte helt den fysiska kulpeningsstrålen.
- Pneumatiska munstycken och slitage på hjulsystemet förändrar processen genom olika mekanismer.
- Återvinning av kulpeningsmedium, fixturer, rörelse, givare och datainsamling ingår i bedömningen av maskinens skick.
- Verifiering efter underhåll väljs utifrån möjlig effekt och styrande krav.
- Intensitet, träffbild, täckningsgrad och komponentunderlag besvarar olika frågor.
- Potentiellt berörda partier förblir spärrade tills det sista acceptabla tillståndet och frisläppningsgrunden har fastställts.
Relaterade SP Center-guider
- Utrustning och kontroller för kulpening
- Repeterbarhet för kulpening
- Omkvalificering efter maskin-, kulpeningsmedium- eller fixturändringar
Tekniska referenser
1. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE AMS2432E: Kulpening, datorövervakad, reviderad oktober 2022
5. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Tillämpa de fullständiga revisionerna som åberopas av ritningen, kontraktet och de vidareförda kundkraven. Denna guide skapar inte ett universellt underhållsintervall eller omkvalificeringsregel.
