Použite procesnú fyziku, vhodné merania a štruktúrované skúšky na odhalenie interakcií a potom potvrďte technicky bezpečné výrobné okno.
Návrh experimentov (DOE) môže odhaliť interakcie medzi premennými guľôčkovania efektívnejšie ako zmena jedného nastavenia naraz. Nie je to automatický generátor receptúr. Obhájiteľná štúdia začína presným technickým rozhodnutím, merateľnými reakciami, bezpečnými rozsahmi faktorov a návrhom kompatibilným so spôsobom, akým sa môže výrobný proces skutočne prevádzkovať.
Čo by malo byť definované pred výberom návrhu DOE?
| Prvok | Príklad guľôčkovania | Otázka týkajúca sa návrhu |
|---|---|---|
| Riaditeľný faktor | Hmotnostný prietok média, tlak, rýchlosť kolesa, rýchlosť posuvu, vzdialenosť alebo uhol trysky | Dokáže výrobný systém nastaviť a overiť vybrané úrovne? |
| Kategorický faktor | Stroj, typ trysky, materiál média alebo koncepcia upínacieho prípravku | Potrebuje návrh porovnanie, blok alebo samostatnú kvalifikáciu? |
| Odpoveď | Intenzita, čas do pokrytia, drsnosť, deformácia alebo prvok zvyškového napätia | Predstavuje toto meranie technické tvrdenie? |
| Rušná premenná | Šarža média, deň, operátor, poloha dielu alebo meracia relácia | Malo by byť randomizované, blokované alebo zámerne študované? |
| Obmedzenie | Poškodenie, drsnosť, rozmery, pokrytie, zariadenie alebo limit špecifikácie | Ktorá podmienka zastaví sériu alebo vylúči oblasť? |
| Potvrdenie | Nezávislá séria pri navrhovaných nominálnych a relevantných limitoch | Opakuje sa predpokladaný výsledok na reprezentatívnej geometrii? |
Tabuľka 1. Faktory, reakcie, rušivé premenné, obmedzenia a potvrdenie patria do jednej experimentálnej stratégie.
Začnite s požiadavkou na komponent. Ak je problémom návrhu drsnosť povrchu alebo deformácia, optimalizácia iba Almenovej intenzity odpovedá na inú otázku. Ak sa požaduje prínos z hľadiska únavy, môže byť potrebný reprezentatívny materiál a geometria; náhradný prúd sám o sebe nemôže vytvoriť tento doklad.
Úrovne faktorov musia zostať v rámci uskutočniteľnej a autorizovanej oblasti. Nepoužívajte štatistickú úplnosť ako dôvod na spustenie podmienok, ktoré môžu poškodiť diel, prekročiť kapacitu zariadenia alebo byť v rozpore s riadiacou špecifikáciou.
Ktoré faktory guľôčkovania môžu interagovať?

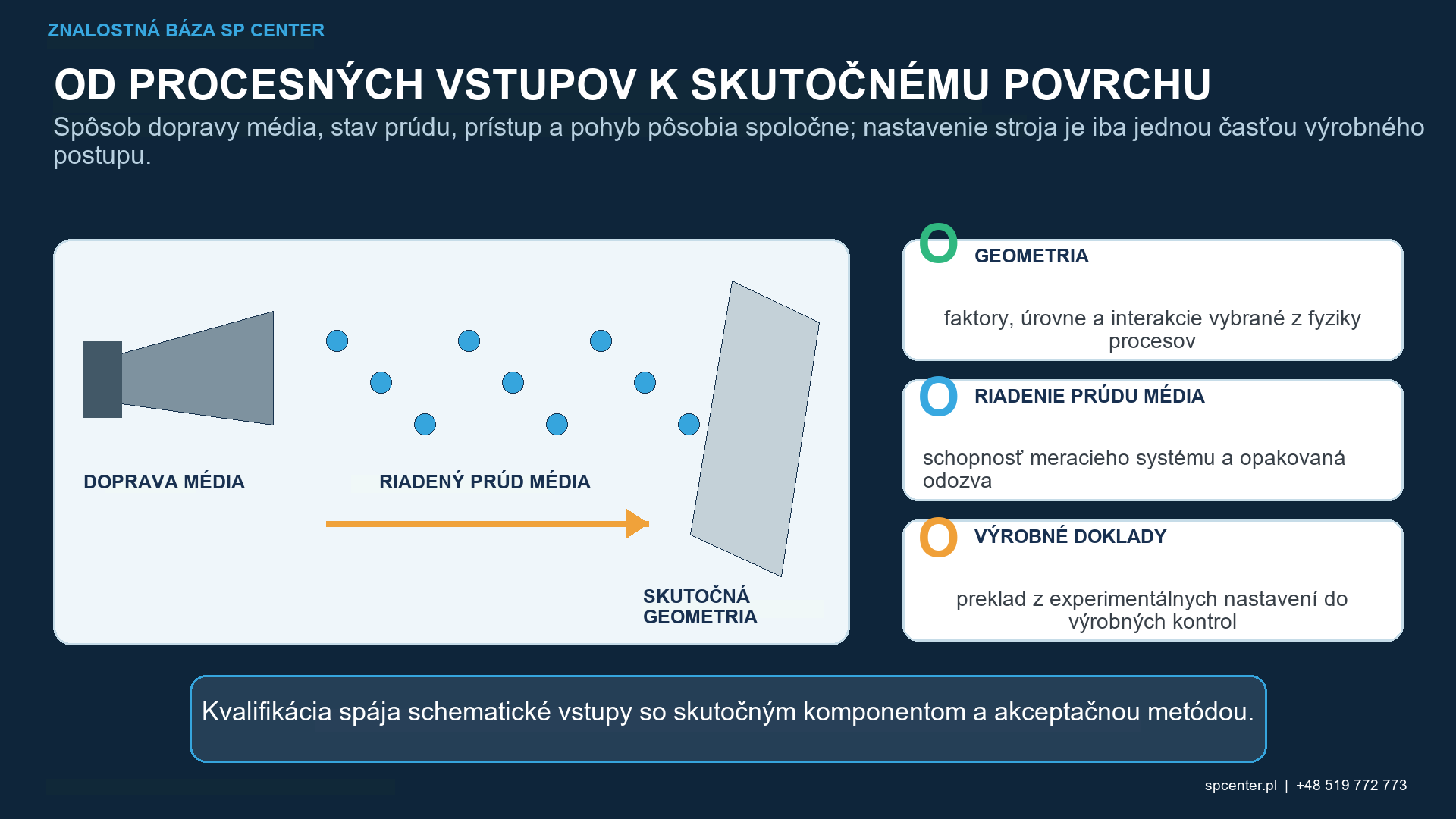

Tlak vzduchu, prietok vzduchu a hmotnostný prietok média sú na pneumatických zariadeniach odlišné. Vnútorný priemer trysky, vzdialenosť, uhol a priebeh ovplyvňujú rýchlosť a stopu prúdu. Veľkosť média, hustota, tvrdosť, tvar a prevádzkové podmienky zmesi ovplyvňujú jednotlivé vplyvy a správanie prúdu. Na kolesovom zariadení vytvárajú rýchlosť kolesa, posuv, ovládanie vzoru a pohyb súčiastky odlišnú štruktúru faktorov.
Interakcie sú technicky možné: zmena tlaku môže mať odlišný účinok na iný tok média; rýchlosť posuvu môže zmeniť dôsledok prekrytia stopy; veľkosť média môže zmeniť intenzitu aj drsnosť. Skúšky s jedným faktorom naraz nedokážu tieto interakcie efektívne odhadnúť.
Ako by mala byť zostavená experimentálna sekvencia?
| Experimentálna fáza | Účel | Typická porucha |
|---|---|---|
| Pripravenosť na meranie | Preukázanie rozlíšenia metódy, opakovateľnosti a sledovateľnosti | Šum sa zamieňa s faktorovým efektom |
| Skríning | Identifikácia vplyvných faktorov a dôležitých interakcií | Frakčný návrh skrýva kritický mätúci efekt |
| Zamerané modelovanie | Odhad krivosti a užitočnej lokálnej odozvovej plochy | Model je extrapolovaný mimo testovanú oblasť |
| Rozhodovanie s viacerými odozvami | Vyváženie intenzity, pokrytia, drsnosti, rozmerov a výkonu | Jeden vhodný náhradník je optimalizovaný, zatiaľ čo iný limit zlyháva |
| Potvrdenie | Predikcia výzvy pri nominálnych a okrajových podmienkach | Rovnaké údaje použité na prispôsobenie modelu sú prezentované ako validácia |
| Prevod produkcie | Definovanie nastavení, limitov, kontrol a reakcií | Matematické optimum sa stáva neodôvodnene úzkym receptom |
Tabuľka 2. Skríning, modelovanie, potvrdenie a prevod produkcie vyžadujú samostatné rozhodnutia.
Skríningový návrh zužuje pole pravdepodobných faktorov. Zameraný návrh potom dokáže odhadnúť zakrivenie a interakcie v užitočnej oblasti. Pre skutočnú otázku sa vyberajú stredové body, replikácia, blokovanie a randomizácia; nie sú to dekoratívne doplnky.
Ťažko meniteľné faktory, ako je materiál média alebo konfigurácia stroja, môžu zabrániť úplnej randomizácii. Blokovaný alebo rozdelený návrh môže byť vhodný, ale jeho štruktúra chýb sa musí zodpovedajúcim spôsobom analyzovať. Zaznamenávanie neobmedzeného náhodného návrhu počas spustenia skupinových nastavení vytvára zavádzajúcu neistotu.
Prečo sa musí najprv študovať systém merania?
DOE nedokáže oddeliť malý procesný efekt od šumu merania, keď metóda nemá rozlíšenie alebo opakovateľnosť. Definujte umiestnenie, smer, prístroj, stav kalibrácie alebo overenia, metódu operátora, logiku opakovaného merania a uchovávanie nespracovaných údajov pre každú odpoveď.
Zopakujte procesné cykly na odhad nezávislej variácie procesu. Opakované odčítania na tom istom páse alebo komponente odpovedajú na otázku merania a nesmú sa počítať ako nezávislé replikácie procesu.
Ako by sa mala oddeliť štatistická a technická významnosť?
| Otázka dokladov | Požadované spracovanie | Neplatná skratka |
|---|---|---|
| Je efekt štatisticky dôveryhodný? | Modelové termíny, rezíduá, neistota a štruktúra návrhu | Malá p-hodnota bez kontroly rezíduí |
| Je efekt technicky dôležitý? | Porovnajte magnitúdu so špecifikáciou, rizikom a schopnosťou merania | Porovnanie štatistickej významnosti s technickou hodnotou |
| Sú interakcie viditeľné? | Zachovať hierarchiu a interpretovať faktory spoločne | Zmena jedného faktora naraz |
| Je proces robustný? | Potvrdenie s rušivými odchýlkami a relevantnými limitmi | Jeden beh pri predpokladanom optime |
| Je prenos opodstatnený? | Skontrolujte stroj, médiá, geometriu, nástroje a ekvivalenciu merania | Kopírovanie nastavení kódovaných faktorov do iného postupu |
Tabuľka 3. Model podporuje inžinierske rozhodnutie; nenahrádza limity špecifikácií ani technický úsudok.
Skontrolujte rezíduá, vplyvné pozorovania, hierarchiu, neistotu a nedostatočnú zhodu, kde je to relevantné. Štatisticky zistiteľná zmena môže byť príliš malá na to, aby mala technický význam, zatiaľ čo neistý účinok v blízkosti hranice poškodenia môže zostať dôležitý pre kontrolu rizika.
V prípade viacerých reakcií neskrývajte kompromisy v jednom nevysvetlenom skóre. Ukážte, ako sa intenzita, pokrytie, drsnosť, rozmery a akákoľvek výkonnostná odozva správajú v navrhovanej oblasti a ktorá požiadavka stanovuje jednotlivé hranice.

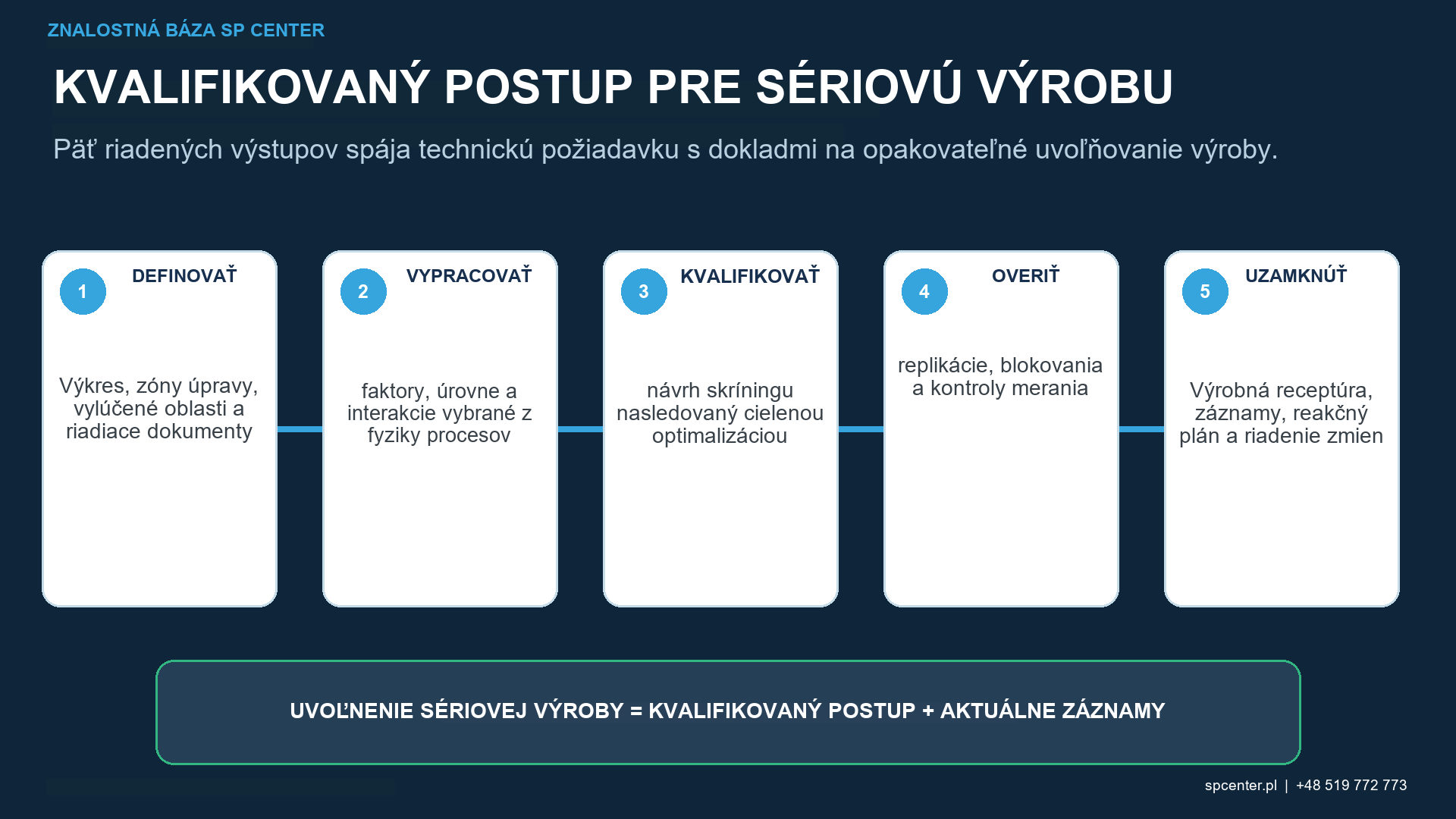

Ako sa DOE stane kvalifikovaným procesným oknom?
- Vykonajte nezávislé potvrdzovacie skúšky pri navrhovaných nominálnych a technicky relevantných limitoch.
- Použite metódy stroja, média, upínacieho prípravku, geometrie, pohybu a merania reprezentatívne pre výrobu.
- Porovnajte predikciu a pozorované výsledky s neistotou a všetkými použitými limitmi akceptácie.
- Vyberte praktickú nominálnu hodnotu s rezervou, a nie najextrémnejšie matematické optimum.
- Preložte faktory do výrobných nastavení, overovacích kontrol, akčných limitov a reakčných plánov.
- Limity prenosu dokumentov a spúšťače rekvalifikácie pre zmeny zariadenia, média, geometrie alebo kontroly.
Neextrapolujte mimo skúmanej oblasti. Model DOE opisuje doklady zo svojho návrhového priestoru a predpokladov; nedokazuje podmienky, ktoré neboli nikdy testované.

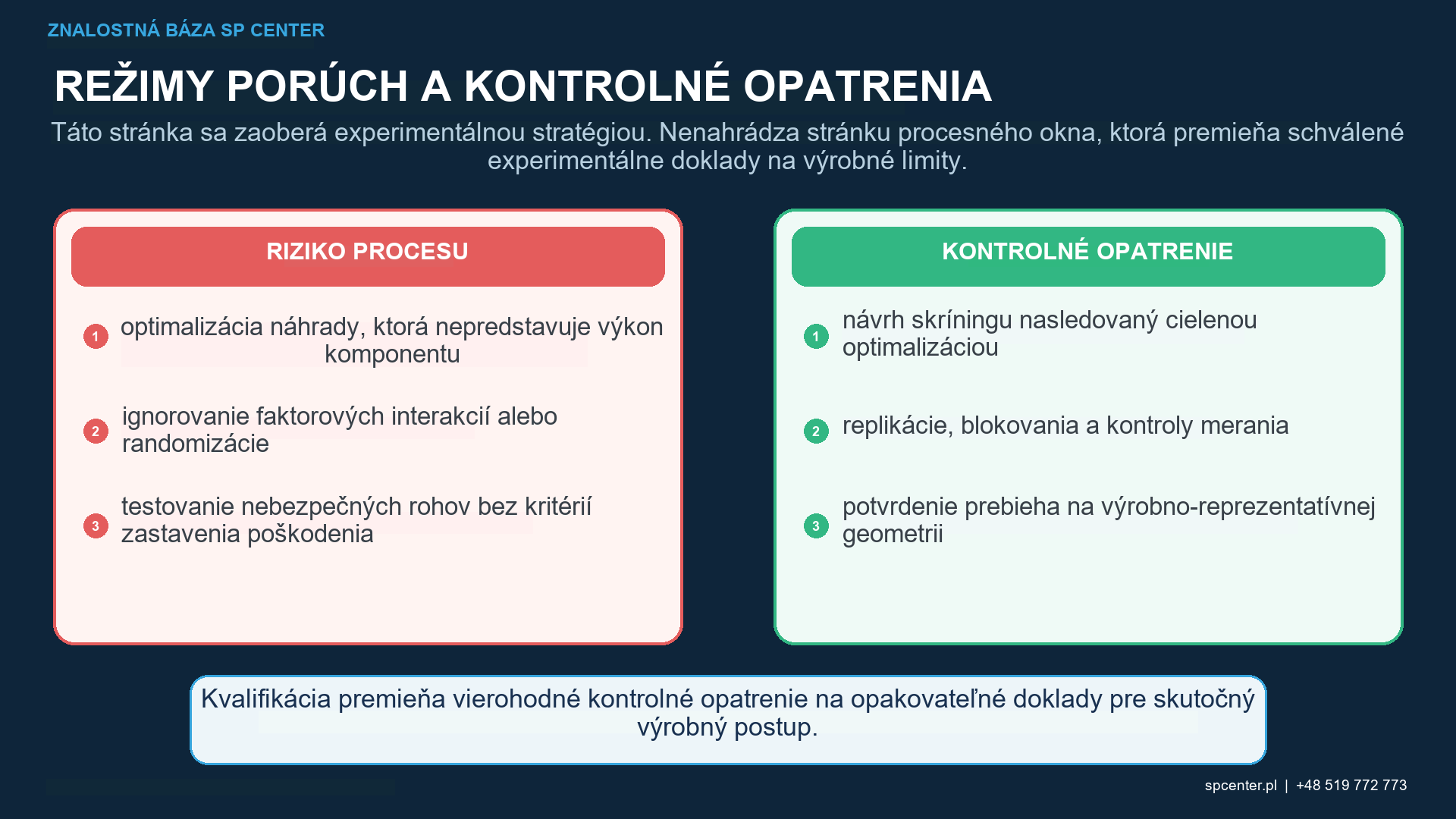

Ktoré poruchy zneplatňujú záver?
- Odpoveď nepredstavuje požiadavku na komponent.
- Merací systém nedokáže vyriešiť skúmané efekty.
- V súbore údajov chýba poradie chodu, blokovanie alebo odchýlky.
- Kritické interakcie sú aliasované, odstránené bez základu alebo interpretované ako izolované hlavné efekty.
- Nebezpečné alebo nevyhovujúce podmienky boli testované bez definovaných kritérií zastavenia.
- Údaje o prispôsobení modelu sú prezentované ako nezávislé potvrdenie.
- Optimum sa prenáša na iný stroj, médium alebo geometriu bez kontroly.
Často kladené otázky
Prečo používať DOE na guľôčkovanie?
DOE dokáže odhadnúť vplyvy a interakcie niekoľkých faktorov v rámci štruktúrovanej sady pokusov, čím sa znížia slepé miesta pri zmene jedného nastavenia naraz.
Ktorá odozva by sa mala optimalizovať?
Vyberte odozvu, ktorá predstavuje inžinierske rozhodnutie. Intenzita, pokrytie, drsnosť, deformácia, zvyškové napätie a únava sú rôzne výsledky a môžu vyžadovať rozhodnutie s viacerými odozvami.
Môže byť Almenova intenzita jedinou odozvou DOE?
Iba ak je cieľ obmedzený na intenzitu prúdu. Samotná odozva nemôže preukázať pokrytie komponentu, integritu povrchu, profil zvyškového napätia alebo únavový výkon.
Aký je rozdiel medzi replikáciou a opakovaným meraním?
Replikácia opakuje experimentálnu podmienku s nezávislou variáciou procesu. Opakované meranie odhaduje variáciu merania na tej istej experimentálnej jednotke; tieto dve metódy nie sú zameniteľné.
Musí byť každé meranie randomizované?
Randomizácia chráni pred časovo podmieneným skreslením, ale prakticky ťažko meniteľné faktory môžu vyžadovať blokovanie alebo štruktúru rozdeleného grafu. Obmedzenie musí byť navrhnuté a analyzované explicitne.
Môže DOE testovať okraje ľubovoľného rozsahu faktorov?
Nie. Rozsahy faktorov musia zostať fyzikálne uskutočniteľné, v súlade so špecifikáciami a bezpečné pre komponent a zariadenie. Pred spustením pokusov definujte kritériá zastavenia.
Stane sa štatistické optimum nominálnou hodnotou výroby?
Nie automaticky. Nezávisle potvrďte predikciu, posúďte neistotu a robustnosť a potom definujte praktickú nominálnu hodnotu a povolené okno podľa príslušných požiadaviek.
Čo by sa malo uchovať z DOE?
Uchovajte si ciele, faktory a kódovanie, poradie spustenia, bloky, surové merania, odchýlky, kontrolu modelu a rezíduí, výsledky potvrdenia, schválené závery a výsledný plán kontroly.
Kľúčové poznatky
- Začnite s technickým rozhodnutím a reakciou, nie s pohodlnými nastaveniami stroja.
- Použite DOE na odhad interakcií, ktoré jednofaktorové pokusy prehliadnu.
- Pred interpretáciou malých efektov preštudujte možnosti merania.
- Rozlišujte replikáciu, opakované meranie, randomizáciu a blokovanie.
- Udržujte každý beh v rámci bezpečných, uskutočniteľných a autorizovaných limitov.
- Nezávisle potvrďte a preveďte model do robustného výrobného okna.
Súvisiace príručky SP Center
Technické referencie
2. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
4. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
6. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Použite kompletné kontrolované dokumenty odkazované výkresom a zmluvou. Experimentálny návrh musí zostať v rámci týchto požiadaviek a schválených bezpečnostných limitov.
Autor: Paweł Kmieć
